LIETOŠANAS INSTRUKCIJA PS 254 L AEG

Komplektācijā nav ietverts.

Izolēta satveršanas virsma

Gadijumā, ja nepieciešama atbalsta plāksnes 90° lenķa korekcija attiecībā pret zāga ripu, izmantojiet korekcijas skrūvi.

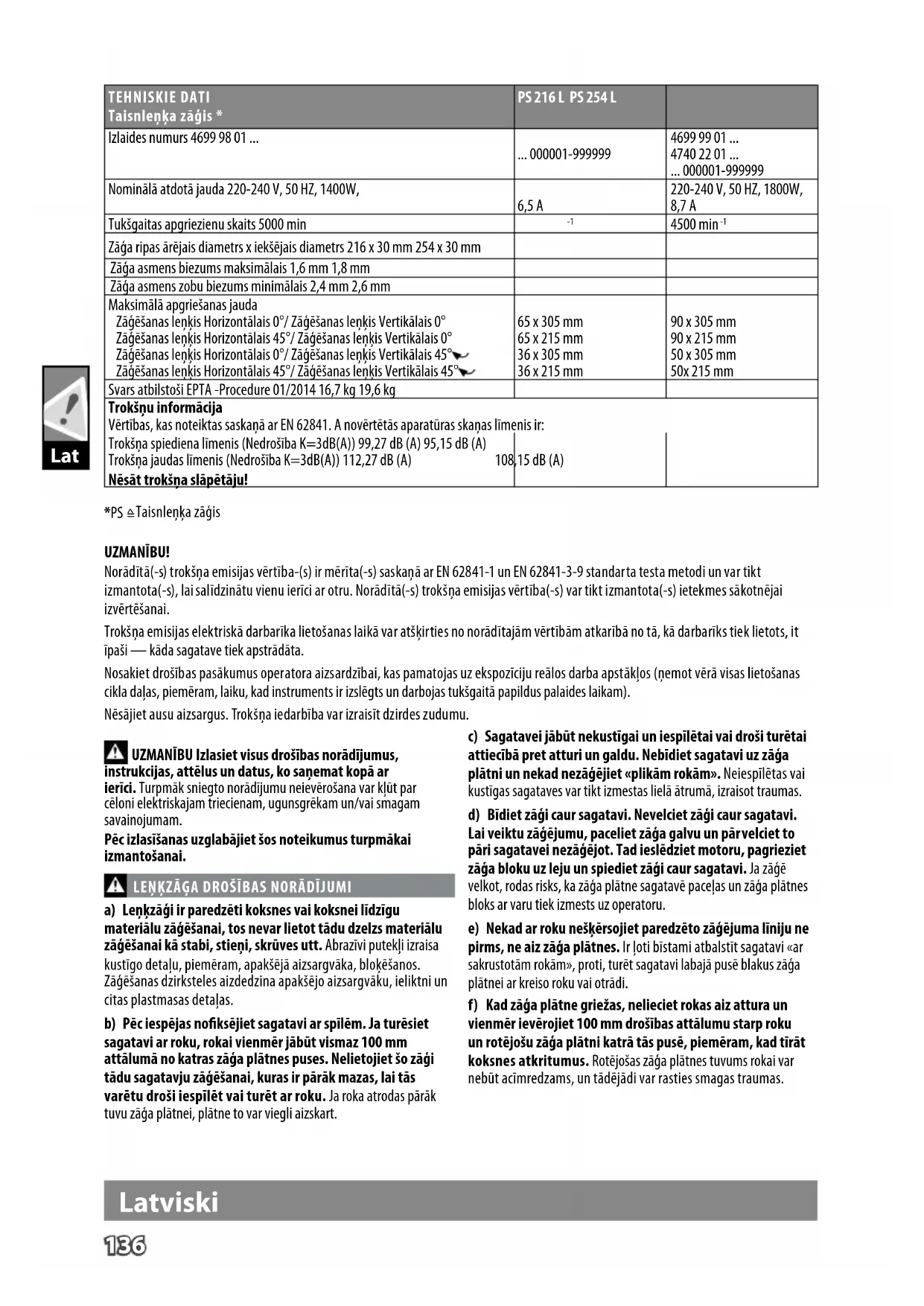

TEHNISKIE DATITaisnlenka zāgis *	PS 216 L PS 254 L
Izlaides numurs 4699 98 01 ...	... 000001-999999	4699 99 01 ...4740 22 01 ...... 000001-999999
Nominālā atdotā jauda 220-240 V, 50 HZ, 1400W,	6,5 A	220-240 V, 50 HZ, 1800W,8,7 A
Tukšgaitas apgriezienu skaits 5000 min	-1	4500 min^-1
Zāga ripas ārējais diametrs x iekšējais diametrs 216 x 30 mm 254 x 30 mm
Zāga asmens biezums maksimālais 1,6 mm 1,8 mm
Zāga asmens zobu biezums minimālais 2,4 mm 2,6 mm
Maksimālā apgriešanas jaudaZāgēšanas lenkis Horizontālais 0°/ Zāgēšanas lenkis Vertikālais 0°Zāgēšanas lenkis Horizontālais 45°/ Zāgēšanas lenkis Vertikālais 0°Zāgēšanas lenkis Horizontālais 0°/ Zāgēšanas lenkis Vertikālais 45°Zāgēšanas lenkis Horizontālais 45°/ Zāgēšanas lenkis Vertikālais 45°	65 x 305 mm65 x 215 mm36 x 305 mm36 x 215 mm	90 x 305 mm90 x 215 mm50 x 305 mm50x 215 mm
Svars atbilstoši EPTA -Procedure 01/2014 16,7 kg 19,6 kg
Trokšņu informācijaVērtības, kas noteiktas saskaņā ar EN 62841. A novērtētās aparatūras skaņas līmenis ir:Trokšņa spiediena līmenis (Nedrošība K=3dB(A)) 99,27 dB (A) 95,15 dB (A)Trokšņa jaudas līmenis (Nedrošība K=3dB(A)) 112,27 dB (A) 108,15 dB (A)
Nēsāt troksņa slāpētāju!

*PS ≜ Taisnlenka zāgis

UZMANIBU!

Norādītā(-s) trokšņa emisijas vērtība-(s) ir mērīta(-s) saskaņa ar EN 62841-1 un EN 62841-3-9 standarta testa metodi un var tikt izmantota(-s), lai salīdzinātu vienu ierīci ar otru. Norādītā(-s) trokšņa emisijas vērtība(-s) var tikt izmantota(-s) ietekmes sākotnējai izvērtēšanai.

Trokšna emisijas elektriskā darbarīka lietošanas laikā var atšķirties no norādītajām vērtībām atkarībā no tā, kā darbarīks tiek lietots, it īpaši — kāda sagatave tiek apstrādāta.

Nosakiet drošības pasākumus operatora aizsardzībai, kas pamatojas uz ekspozīciju reālos darba apstāklos (ņemot vērā visas lietošanas cikla daļas, piemēram, laiku, kad instruments ir izslēgts un darbojas tukšgaitā papildus palaides laikam).

Nēsājiet ausu aizsargus. Trokšna iedarbība var izraisīt dzirdes zudumu.

UZMANĪBU Izlasiet visus drošības norādījumus, ukcijas, attēlus un datus, ko saņemat kopā ar

ierici. Turpmāk sniegto norādījumu neievērošana var klūt par cēloni elektriskajam triecienam, ugunsgrēkam un/vai smagam savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.

LENKZAGA DROŠIBAS NORADIJUMI

a) Lenkzāgi ir paredzēti koksnes vai koksnei līdzīgu materiālu zāgēšanai, tos nevar lietot tādu dzelzs materiālu zāgēšanai kā stabi, stieņi, skrūves utt. Abrazīvi putekļi izraīsa kustīgo detaļu, piemēram, apakšējā aizsargvāka, bloķēšanos. Zāgēšanas dzirksteles aizdedzina apakšējo aizsargvāku, ieliktni un citas plastmasas detaļas.

b) Pēc iespējas nofiksējiet sagatavi ar spilēm. Ja turēsiet sagatavi ar roku, rokai vienmēr jābūt vismaz 100 mm attālumā no katras zāga plātnes puses. Nelietojiet šo zāgi tādu sagatavju zāgēšanai, kuras ir pārāk mazas, lai tās varētu droši iespīlēt vai turēt ar roku. Ja roka atrodas pārāk tuvu zāga plātnei, plātne to var viegli aizskart.

c) Sagatavei jābūt nekustīgai un iespīlētai vai droši turētai attiecībā pret atturi un galdu. Nebidiet sagatavi uz zāga plātni un nekad nezāgējiet «plikām rokām». Neiespīlētas vai kustīgas sagataves var tikt izmestas lielā ātrumā, izraisot traumas.
d) Bīdiet zāgi caur sagatavi. Nevelciet zāgi caur sagatavi. Lai veiktu zāgējumu, paceliet zāga galvu un pārvelciet to pāri sagatavei nezāgējot. Tad ieslēdziet motoru, pagrieziet zāga bloku uz leju un spiediet zāgi caur sagatavi. Ja zāgē velkot, rodas risks, ka zāga plātne sagatavē paceļas un zāga plātnes bloks ar varu tiek izmests uz operatoru.
e) Nekad ar roku neškērsojiet paredzēto zāgējuma līniju ne pirms, ne aiz zāga plātnes. Ir ľoti bīstami atbalstīt sagatavi «ar sakrustotām rokām», proti, turēt sagatavi labajā pusē blakus zāga plātnei ar kreiso roku vai otrādi.
f) Kad zāga plātne griežas, nelieciet rokas aiz attura un vienmēr ievērojiet 100 mm drošības attālumu starp roku un rotējošu zāga plātni katrā tās pusē, piemēram, kad tirāt koksnes atkritumus. Rotējošas zāga plātnes tuvums rokai var nebūt acīmredzams, un tādējādi var rasties smagas traumas.

Latviski

g) Pirms zāgēšanas pārbaudiet sagatavi. Ja sagatave ir izliekta vai sagriezusies, iespīlējiet to ar uz āru izliekto pusi pret atturi. Vienmēr pārliecinieties, ka pa zāgējuma vietu nav spraugas starp sagatavi, atturi un galdu. Izliektas vai sagriezušās sagataves var pagriezties vai savērpties un izraisīt rotējošās zāga plātnes iesprūšanu zāgēšanas laikā. Sagatavē nedrīkst būt naglas vai svešķermeni.

h) Lietojiet zāgi tikai tad, kad galds ir brīvs no instrumentiem, koksnes atkritumiem utt.; uz galda drīkst atrasties tikai sagatave. Nelieli atkritumi, nenostiprināti koka gabali vai citi priekšmeti, saskaroties ar rotējošu zāga plātni, var tikt izmesti lielā ātrumā.

i) Vienā reizē zāgējiet tikai vienu sagatavi. Vairākas sakrautas sagataves nevar atbilstoši iespīlēt vai noturēt, un zāgēšanas laikā tas var izraisīt plātnes iesprūšanu vai tās var noslīdēt.

j) Pirms lietošanas novietojiet leŋkzāgi uz līdzenas un cietas darba virsmas. Līdzena un cieta darba virsma mazina risku, ka leŋkzāgis var klūt nestabils.

k) Plānojiet savu darbu. Regulējot zāga plātnes slipumu vai lenki, vienmēr ievērojiet, lai pareizi būtu noregulēts regulējamais atturis un sagatave būtu pareizi atbalstīta, nesaskaroties ar plātni vai aizsargvāku. Neieslēdzot mašinu un bez sagataves uz galda, ir jāizmēgina zāga plātnes pilna zāgēšanas kustība, lai pārliecinātos, ka nerodas traucējumi vai risks iezāgēt atturī.

I) Nodrošiniet pietiekamu atbalstu sagatavēm, kas ir platākas vai garākas par galda augšpusi, piemēram, ar galda pagarinājumiem vai steķiem. Sagataves, kas ir garākas vai platākas par leņkzāga galdu, var apgāzties, ja tās nav nekustīgi atbalstītas. Ja nozáğēta koksnes daļa vai sagatave apgāžas, tā var pacelt apakšējo aizsargvāku un plātne to var nekontrolēti izmest.

m) Neizmantojiet citu personu, lai aizvietotu galda pagarinājumu vai papildu balstu. Sagataves nestabila atbalstīšana var izraisīt plātnes iesprūšanu. Tāpat zāgēšanas laikā sagatave var pārbīdīties un ievilkt operatoru vai palīgu rotējošā plāksnē.

n) Nozāgēto gabalu nedrīkst spiest pret rotejošu zāga plātni. Ja ir pārāk maz vietas, piemēram, izmantojot garenvirziena atturus, nozāgētais gabals var sakilēt plātni un ar varu tikt izmests.

o) Vienmēr lietojiet spīles vai piemērotu mehānismu, lai atbalstitu apalu materiālu, piemēram, stieņus vai caurules. Stieņiem zāgēšanas laikā ir tendence ripot, kā rezultātā plātne var «iestrēgt» un ievilkt sagatavi kopā ar operatora roku plātnē.

p) Pirms sagataves zāgēšanas laujiet plātnei sasniegt pilnu apgriezienu skaitu. Tas palīdz izvairīties no sagataves izmetes.

q) Ja sagatave iesprūst vai plātne blokējas, izslēdziet lenkzāgi. Nogaidiet, lidz apstājas visas kustigās detaļas, izvelciet kontaktdakšu un/vai izņemiet akumulatoru. Pēc tam izņemiet iesprūdušo materiālu. Ja turpināt zāgēt šādas blokēšanās gadījumā, iespējams kontroles zudums vai lenkzāga bojājumi.

r) Pēc pabeigta zāgējuma atlaidiet slēdzi, turiet zāga galvu lejā un nogaidiet, līdz plātne apstājas, pirms izņemat nozāgēto gabalu. Ir ľoti bīstami sniegties ar roku vēl neapstājušās plātnes tuvumā.

s) Turiet stingri rokturi, ja veicat nepilnu zāgējumu vai atlaižat slēdzi, pirms zāga galva ir sasniegusi apakšējo gala pozīciju. Zāga bremzēšanas darbība var izraisīt zāga galvas pēkšņu novilkšanu uz leju, izraisot traumu risku.

KOKA ZAGEŠANAS ASMENS SPECIĀLIE DROŠĪBAS NOTEIKUMI

Pirms izmantot zāga asmeni un mašinu, uzmanīgi izlasiet rokasgrāmatu un instrukcijas.

Mašinai jābūt labā stāvoklī, vārpsta nedrikst būt deformēta un vibrēt.

Neizmantojiet zāgi, ja aizsargi nav savās vietās, uzturiet aizsargus labā darba kārtībā un pareizi apkoptus.

Nodrošiniet, ka operators ir atbilstoši apmācīts par drošības pasākumiem, regulēšanu un mašīnas ekspluatāciju.

Vienmēr valkājiet brilles un dzirdes aizsargus, kad lietojat mašīnu. leteicams valkāt cimdus, izturīgus, neslīdošus apavus un priekšautu.

Pirms lietot kādu no piederumiem, skatiet instrukciju rokasgrāmatu. Piederuma nepareiza lietošana var izraisīt bojājumu un palielināt traumu risku.

Izmantojiet tikai asmeņus, kas norādīti šajā rokasgrāmatā un kas atbilst EN 847-1.

levērojiet maksimālos apgriezienus, kas norādīti uz zāga asmens. Pārliecinieties, ka apgriezieni, kas norādīti uz zāga asmens, ir vismaz vienādi ar apgriezieniem, kas norādīti uz zāga.

Vienmçr lietojiet pareiza izmçra zâia asmeni, ar piemçrotas formas centrâlo atvçrumu. Zâia asmeòi, kas neatbilst zâia stiprinoõo elementu formai, necen trçjas uz darbvârpstas un var novest pie kontroles zaudçõanas pâr zâïçõanas procesu.

Neizmantojiet asmenus, kuru diamets ir lielāks vai mazāks par ieteicamo. Neizmantojiet distancerus, lai pielāgotu asmeni vārpstas diametram.

Pirms katras lietošanas reizes pārbaudiet, vai zāga asmens gali nav bojāti vai ar izskata anomālijām. Gali, kuri ir bojāti vai valīgi, lietošanas laikā var atdalīties, klūstot par lidojošiem objektiem, ka palielina traumu risku.

Saplaisājušas zāgu ripas un tādas, kas ir izmainījušas savu formu, nedrīkst izmantot. Neizmantot bojātus vai deformētus zāga diskus.

Ja zāga asmens ir bojāts, deformēts, mainījies vai ieplaisājis, utilizējiet to; remonts nav atļauts.

Nelietojiet zāga plātnes, kas izgatavotas no ātram darbam paredzētā tērauda.

Pārliecinieties, ka zāga asmens ir uzstādīts pareizi, pirms lietošanas kārtīgi pievelciet vārpstas uzgriezni (pievilkšanas moments apm. 12 Nm).

Stiprināšanas skrūvi un uzgriežņus jāpievelk, izmantojot atbilstošu uzgriežņatslēgu utt.

Nav atļauts izmantot uzgriežņatslēgas pagarinājumu vai veikt pievilkšanu ar āmuru sitieniem.

Pārliecinieties, ka asmens un atloki ir tīri un ka apcilna iegremdētās malas atrodas asmens pusē.

Pārliecinieties, ka asmens rotē pareizajā virzienā.

Pirms darba veiciet zāgējuma imitāciju ar izslēgtu motoru, lai varētu pārbaudīt asmens novietojumu, aizsargu darbību attiecibā pret citām mašina dalām un apstrādājamo daļu.

Nekādā gadījumā neatstājiet mašīnu bez pieskatīšanas.

Neuzklājiet uz asmens smērvielas, kamēr tas griežas.

Nekādā gadījumā neveiciet tīrīšanas vai apkopes darbus, kamēr mašina vēl darbojas un galva neatrodas miera pozicijā.

Nekādā gadījumā nemēģiniet strauji apturēt mašīnas kustību, nosprostojot asmeni ar instrumentu vai citu priekšmetu; šādā veidā var tikt nejauši izraisīti nopietni negadījumi.

Atvienojiet zāgi no barošanas vai izņemiet akumulatoru, pirms mainīt asmeņus vai veikt apkopi.

Pievērsiet uzmanību asmens iepakošanai un izpakošanai; no asmens asajiem galiem ir viegli gūt traumas.

Kad strādājat ar zāga asmeni, izmantojiet asmeņu turētāju vai valkājiet cimdus.

Glabājiet asmeni originālajā iepakojumā vai citā piemērotā iepakojumā, glabājiet to sausos apstākjos un atstatus no kīmiskajām vielām, kas var bojāt asmeni.

CITAS DROŠĪBAS UN DARBA INSTRUKCIJAS

Vienmēr droši un kārtīgi nostipriniet apstrādājamo daļu.

Nodrošināt, lai ierīce vienmēr stāvētu stabili (piem., piestiprinot pie darbgalda)..

Nēsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zudumu.

Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles. leteicams valkāt cimdus, strādājot ar asmeņiem un rupjiem materiāliem, kā ari izturīgus, neslīdošus apavus, kas ari aizsargā pēdas no apstrādājamām dalām, kas nav nokrist no griešanas zonas.

Vienmēr pārliecinieties, vai kontaktdakša ir izņemta no barošanas avota, pirms veicat ierīces regulēšanas, elļošanas vai apkopes darbus.

Mašīnu pievienot kontaktligzdai tikai izslēgtā stāvoklī.

Nekādā gadījumā nespiedzieties blakus asmenim, kamēr tas nav pilnībā apstājies.

Pirms lietošanas pārbaudiet instrumentu, vai tam nav bojājumu vai materiāla noguruma pazīmju. Bojātās detaļas drīkst remontēt tikai profesionālis.

Noteikti vajag izmantot mašinai paredzēto aizsargaprikojumu. Nelietojiet mašinu, ja aizsargi nav savās vietās un nedarbojas pareizi.

Apakšējā asmens aizsargam vajadzētu atvērties tikai tad, kad asmens ir nolaists līdz detaļai, tam vienmēr brīvi jākustas un jāaiztaisās automātiski..

Vienmēr nofiksējiet un izmantojiet pagarinātājstieņa rokturus detalas atbalstam darbības laikā.

Nekādā gadījumā nemodificējiet zāgi vai tā funkcijas. Tas var mazināt jūsu drošību.

Neizmantojiet zāga asmenus, kas ir ieplaisājuši, bojāti vai deformēti.

Nelietojiet zāga plātnes, kas izgatavotas no ātram darbam paredzētā tērauda.

Izmantojiet tikai asus zāga asmenus. Nomainiet trulus asmenus ar jauniem.

Vienmçr lietojiet pareiza izmçra zâia asmeni, ar piemçrotas formas centrâlo atvçrumu.

Zâia asmeòi, kas neatbilst zâia stiprinoðo elementu formai, necentrgjas uz darbvárpstas un var novest pie kontroles zaudçõanas pâr zâïçõanas procesu.

Izmantojiet tikai koka zāgēšanas asmeņus, kas norādīti šajā rokasgrāmatā un kas atbilst EN 847-1.

Neizmantojiet citus atlokus, paplāksnes un uzgriežņus, lai piestiprinātu zāga asmeni, izņemot tos, kas norādīti instrukciju

Lietojiet zāga plātni, kas ir piemērota attiecīgā materiāla griešanai. Nekādā gadījumā neizmantojiet ražojumu, lai sagrieztu citus materiālus, izņemot tos, kas norādīti šajā instrukcijā paredzētā lietojuma sadalā.

Zāgēšanas laikā nepārkarsējiet asmeni un neizkausējiet plastmasas detalu.

Nodrošiniet, lai netiktu pārsniegti uz zāga plātnes norāditie maksimālie apgriezieni. Izmantojiet tikai zāga asmeni, kas paredzēts tādam pašam vai lielākam ātrumam kā ierīce.

Nomainiet galda ieliktni, kad tas ir nodilis vai bojāts.

Pirms darba veiciet zāgējuma imitāciju ar izslēgtu motoru, lai varētu pārbaudīt asmens novietojumu, aizsargu darbību attiecibā pret citām mašina dalām un apstrādājamo daļu.

Veicot slipzagēšanu, nošlaupšanu vai sarežgītus slīpos griezumus, noregulējiet slīdošo barjeru, lai nodrošinātu pareizu attālumu no asmens.

Ražojuma pārvadāšanas laikā vienmēr nostipriniet to ar balsteni.

Raudzīties, lai uz grīdas nemētātos materiālu atlikumi, piem., zāgskaidas, atgriezumi.

Neizņemt zāgēšanas pārpalikumus vai citus formu fragmentus no žāgēšanas iekārtas, ja tā ir iedarbināta un žāgis neatrodas mierīgā pozīcijā.

Garas apstrādājamās sagataves piemērotā veidā atbalstiet.Zāga darba zona ietver visu detaljas apjomu. Strādniekam vajadzētu norobežot šo zonu no citiem cilvékiem vai objektiem, kas varētu izkustināt detaļu darbošanās laikā.

Putekļi, kas rodas strādājot, bieži ir kaitīgi veselībai, un tiem nevajadzētu nokļūt ķernenī. Vajag izmantot puteklusūcēju un bez tam nēsāt masku, kas pasargā no putekliem. Nosēdušos puteklus vajag aizvākt, piem. nosūknēt.

Nenomainiet LED lampinu vai lāzeri ar cita tipa aizvietotāju. Jebkādus remontdarbus drīkst veikt tikai ražotājs vai pilnvarots servisa centrs.

Elektrības kāpumi izraisa sprieguma svārstības un var ietekmēt citas elektroierīces tajā pašā elektrības slēgumā. Lai mazinātu sprieguma svārstības, pievienojiet izstrādājumu strāvas padevei, kuras pretestība ir vienāda ar 0,3 Ω. Sazinieties ar savu elektroenerģijas piegādātāju, lai saņemtu plašāku informāciju.

SPECIÄLIE DROŠĪBAS NOTEIKUMI LĀZERS

Šim zāgim izmantotā lāzera starojums atbilst II. klasei ar maksimāli P≤1mW un λ: 650nm vilņu garumu. Neskatieties tajā tieši ar optiskajiem instrumentiem. Šo noteikumu neievērošana var izraisīt smagas traumas.

Neskatieties starā darbības laikā.

Nevērsiet lāzera staru tieši acīs citiem. Tas var izraisīt smagas acu traumas.

Nenovietojiet lāzeru pozīcijā, kur tā stars var tišām vai netišām iespīdēt kādam acīs.

Neizmantojiet optiskos instrumentus, lai skatītos uz lāzera staru.

Nestrādājiet ar lāzeru bērnu tuvumā un neļaujiet bērniem strādāt ar lāzeru.

Nemēginiet patstāvīgi saremontēt lāzera iekārtu.

Nemēginiet patstāvīgi mainīt lāzera iekārtas daļas.

Jebkādus remontdarbus drikst veikt tikai ražotājs vai pilnvarots servisa centrs.

Nenomainiet elektroinstrumentā iebūvēto lāzeru ar cita tipa lāzera ierīci.

Latviski

NOTEIKUMIEM ATBILSTOŠS IZMANTOJUMS

Slidrāmja kombinētais leŋkzāgis ir paredzēts, lai zāgētu monolītu un savienotu koku ar vai bez līmēta saplākšņa, plastmasas un materiāliem, kas līdzinās kokam.

Slīdrāmja kombinētais lenkzāgis ir paredzēts lietošanai tikai pieaugušiem operatoriem, kuri ir izlasījuši instrukciju rokasgrāmatu un izpratuši riskus un draudus.

Slīdrāmja kombinētais lenkzāgis ir paredzēts, lai tā pamatni piestiprinātu uz stingra darbgalda. Ja pamatne nav pareizi piestiprināta, visa mašina griešanas darbu laikā var izkustēties, kas palielina smagu traumu iespēju.

Slidrāmja kombinētais lenkzāgis ir paredzēts, lai veiktu lenka un šķerseniskos griezumus. lespējas veikt dažādus griezumus ir norādītas šis rokasgrāmatas produkta specifikācijās.

Slidramja kombinētais leŋkzāgis jālieto sausos apstāklos, kur ir lielisks apgaismojums un atbilstoša ventilācija.

Slīdrāmja kombinētais lenkzāgis ir paredzēts patērētāju lietošanai, un to drīkst izmantot tikai atbilstoši augstāk sniegtajām instrukcijām, tas nav paredzēts citiem mērķiem.

PĀRĒJIE RISKI

Pat tad, kad slidrāmja kombinētais lenkzāgis tiek lietots atbilstoši norādēm, nav iespējams pilnībā novērst noteiktus neizbēgamos riska faktorus. Var rasties zemāk aprakstītie draudi, un operatoram jāpievērš īpaša uzmanība, lai izvairītos no šīm situācijām:

• Saskares ar rotējošā zāga asmeņa neaizsegtajām daļām risks.
• Apstrādājamo daļu vai to daļu atsitiens nepareizas regulēšanas vai apiešanās dēļ.
• Bojātu karbīda galu katapultēšana no zāga asmens.
• Elpošanas sistēmas bojājumi.

PIEZIME: Valkajiet elpošanas aizsargmaskas.

Nodrošiniet atbilstošu darba vietas ventilāciju. Neēdiet, nedzeriet un nesmēķējiet darba zonā.

Var rasties dzirdes traucējumi, ja netiek valkāti dzirdes aizsargi.

UZMANĪBU

Putekļi no noteiktām krāsām, pārklājumiem un materiāliem var izraisīt elpcelu kairinājumu vai alergiskas reakcijas. Putekļi no tādiem kokmateriāliem kā ozols, dižskābardis, MDF un citiem var būt kancerogēni. Ar materiāliem, kas satur azbestu, drīkst strādāt vai tos apstrādāt drīkst tikai kvalificēti specializētie operatori.

UZMANĪBU

Ilgstoša kādas ierīces lietošana var radīt vai paasināt miesas bojājumus. Lietojot jebkuru ierīci ilgstoši, ir jāievēro regulāri pārtraukumi.

IEPAZISTIET SAVU RAŽOJUMU

Skatīt ... lappusi A.

1. Rokturis, izolēta satveršanas virsma

2. Sprūda slēdzis

3. Drošības aiztura svira

4. Ārējais atloks

5. Zāga asmens

6. Apakšējais aizsargs

7. Fiksētais vadlineāls

8. Zāgēšanas plāksnīte

9. Grozāmā galda aiztura rokturis

10. Augšējais rokturis

11. Augšējais aizsargs

12. Puteklu atsūces kanāls

13. Lineārā vītņstiena blokēšanas poga

14. lespilētājs

15. Zāgēšanas leŋka aiztura svira

16. Slīdošais vadlineāls

17. Detalas turētājs

18. Pagarinājuma stienis

19. Montāžas caurumi x4

20. Pagriežamais galds

21. Lenka skala

22. 45° zāgēšanas lenka iestatīšanas skrūve

23. 90° zāgēšanas lenka iestatīšanas skrūve

24. LED slēdzis

25. Lāzera slēdzis

26. Vārpstas aiztura taustiņš

27. Zāgēšanas dziluma regulēšanas plāksne

28. Zāgēšanas dziluma regulēšanas poga

REZERVES DALU SARAKSTS

• PS 216 L: Taisnlenka zāgis EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n maksimālais 7000 min-1 (Lappusi A: No. 5)
• PS 254 L: Taisnlenka zāgis EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n maksimālais 7400 min-1 (Lappusi A: No. 5)
  • KZāgēšanas plāksnīte (Lappusi A: No. 8)

TĪKLA PIESLĒGUMS

Pieslēgt tikai vienpola maiņstrāvas tīklam un tikai spriegu-mam, kas norādīts uz jaudas paneļa. Pieslēgums iespējams ari kontaktligzdām bez aizsargkontaktiem, jo runa ir par uzbūvi, kas atbilst ll. aizsargklasei.

Kontaktligzdām, kas atrodas ārpus telpām jābūt aprikotām ar automatiskiem drošinātājslēdžiem, kas nostrādā, ja strāvas plūsmā radušies (Fl, RCD, PRCD) bojājumi. To pieprasa jūsu elektroiekārtas instalācijas noteikumi. Lūdzu, to ŋnmt vārā, izmantojot mūsu instrumentus.

Mašinu pievienot kontaktligzdai tikai izslēgtā stāvokli.

Pievienojuma kabeli vienmēr turēt atstatus no mašīnas darbības lauka. Kabelim vienmēr jāatrodas aiz mašīnas.

Pirms katras lietošanas pārbaudīt, vai nav bojāts vai novecojis pats instruments, pievienojuma kabelis, akumulātori, pagarinājuma kabelis un kontaktdakša. Bojātās detaļas drikst labot tikai specialists.

Elektrības kāpumi izraisa sprieguma svārstības un var ietekmēt citas elektroierīces tajā pašā elektrības slēgumā. Lai mazinātu sprieguma svārstības, pievienojiet izstrādājumu strāvas padevei, kuras pretestība ir vienāda ar 0,3 Ω.

Sazinieties ar savu elektroenerģijas piegādātāju, lai saņemtu plašāku informāciju.

APKOPE

Zāgi nedrikst nekādā veidā modificēt, kā arī nedrikst izmantot piederumus, kas nav ražotāja apstiprināti. Tas var mazināt jūsu un citu drošību.

Neizmantojiet zāgi, ja slēdži, aizsargi vai citas šī zāga funkcijas nedarbojas, kā paredzēts. Atgrieziet to pilnvarotā servisa centrā, lai veiktu remonta un regulēšanas darbus.

Neveiciet nekādas regulēšanas darbības, kamēr zāga asmens griežas.

Vienmēr pārliecinieties, vai kontaktdakša ir izņemta no barošanas avota, pirms veicat ierīces regulēšanas, elļošanas vai apkopes darbus.

Pirms un pēc katras lietošanas reizes pārbaudiet, vai zāga daļas nav bojātas vai salūzušas, un uzturiet to labā darba kārtībā, nekavējoties nomainot vajadzīgās daļas ar ražotāja apstiprinātām rezerves daļām.

Asmens pēc lietošanas ir ľoti karsts, valkājiet cimdus vai ľaujiet tam atdzist, pirms veikt apkopes vai tīrīšanas darbus.

Notīriet sakrājušos putekļus, izmantojot birsti vai putekļsūcēju. Neizmantojiet saspiestu gaisu.

Latviski

Lai nodrošinātu drošību un uzticamību, visi remontdarbi, ieskaitot suku maiņu, jāveic pilnvarotā servisa centrā.

Iekārtu un aizsardzības aprīkojumu jātīra ar tīru un sausu lupatiņu. Vajag vienmēr uzmanīt, lai būtu tīras dzesēšanas atveres.

Ja nepieciešama barošanas vada nomaiņa, lai novērstu apdraudējumu, to jāveic ražotājam vai tā pārstāvim.

Izmantojiet tikai firmu AEG piederumus un firmas rezerves daļas. Lieciet nomainīt detaļas, kuru nomaiņa nav aprakstīta, kādā no firmu AEG klientu apkalpošanas servisiem. (Skat. brošūru "Garantija/klientu apkalpošanas serviss".)

Ja nepieciešams, klientu apkalpošanas servisā vai tieši pie firmas Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany, var pieprasīt instrumenta numurs, kas norādīts uz jaudas panela.

ATBILSTĪBA CE NORMĀM

Mēs ar pilnu atbildību paziņojam, ka izstrādājums, kas raksturots sadalā „Tehniskie dati”, atbilst visām attiecīgajām prasībām direktīvās

2011/65/ES (RoHS)

2006/42/EK

2014/30/ES

un ir piemēroti šādi saskaņotie standarti

EN 62841-1:2015

EN 62841-3-9:2015+A11:2017

EN 55014-1:2017

EN 55014-2:2015

EN 61000-3-2:2014

EN 61000-3-11:2000

EN IEC 63000:2018

Winnenden, 2019-03-08

Alexander Krug / Managing Director Pilnvarotais tehniskās dokumentācijas sastādīšanā.

Techtronic Industries GmbH

UZMANĪBU-Lai izvairītos no savainojumiem, lietotājam jāizlasa instrukcija!

Strādājot ar mašīnu, vienmēr jānēsā aizsargbrilles.

Nēsāt trokšņa slāpētāju!

Jāvalkā aizsargcimdi!

Raugieties, lai rokas vienmēr būtu ārpus zāga diska zonas.

Šis instruments ir piemērots tikai darbam iekštelpās. Sargāt instrumentu no lietus.

Putekļu atsūces kanāls

Zāgējiet tikai koksnī.

Nelūkot cieši lāzera starā.

Produkts atbilst lāzera 2.klasei saskaņā ar EN 60825-1:2014.

Zāga ripas ārējais diametrs x iekšējais diametrs

Griešanās virzienu

Zāga plātnes zobi

Zāgējuma platums

Tukšgaitas apgriezienu skaits

Voltāža

Mainstrāva

Il aizsardzības klases elektroinstruments. Elektroinstruments, kuram aizsardzība pret elektrisko triecienu ir atkarīga ne tikai no pamata izolācijas, bet arī no tā, ka tiek piemēroti papildu aizsardzības pasākumi, piemēram, dubultā izolācija vai pastiprināta izolācija.

Aizsarga pieslēgšanai instrumenti nav paredzēti. Elektroiekārtas nedrīkst izmest kopā ar sadzīves atkritumiem. Elektriskās un elektroniskās iekārtas ir jāsavāc atseviški un jānodod pārstrādes uznēmumam, kas no tām atbrīvosies dabai draudzīgā veidā. Meklējiet otrreizējās pārstrādes poligonus un savākšanas punktus vietējās pārvaldes iestādēs vai pie preces pārdevēja.

Eiropas atbilstības zīme

Ukrainas atbilstības zīme

Eirāzijas atbilstības zīme

Latviski

Lietojiet aizsardzības cimdus!
