KASUTUSJUHEND PS 254 L AEG
Algupärane kasutusjuhend
Isoleeritud pideme piirkond
Juhul kui on vaja parandada juhtplaadi 90° nurka saelehe suhtes, siis tehke seda korrigeeriva kruviga.

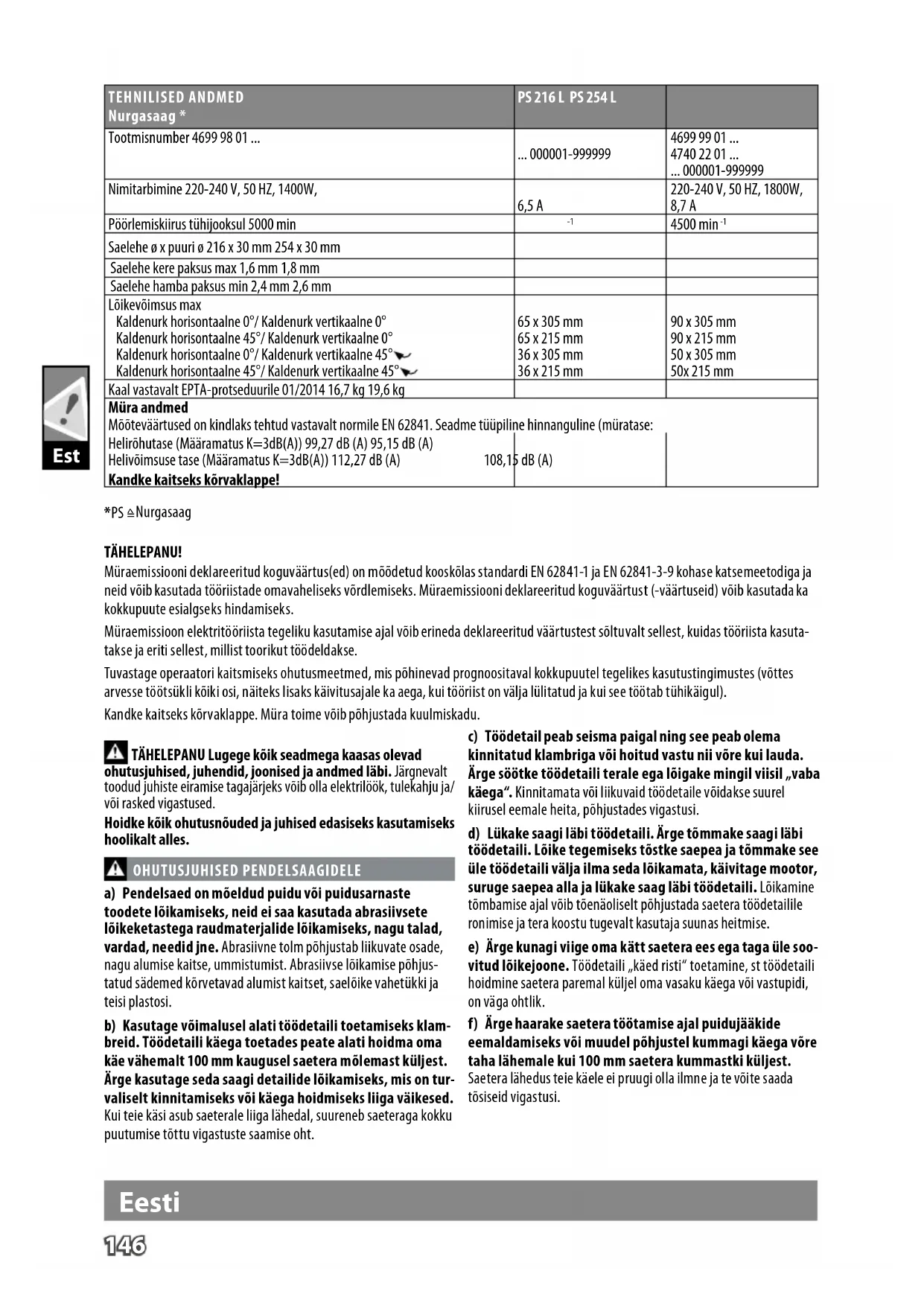

| TEHNILISED ANDMEDNurgasaag * | PS 216 L PS 254 L | |
| Tootmisnumber 4699 98 01 ... | ... 000001-999999 | 4699 99 01 ...4740 22 01 ...... 000001-999999 |
| Nimitarbimine 220-240 V, 50 HZ, 1400W, | 6,5 A | 220-240 V, 50 HZ, 1800W,8,7 A |
| Pöörlemiskiirus tühijooksul 5000 min | -1 | 4500 min^-1 |
| Saelehe ø x puuri ø 216 x 30 mm 254 x 30 mm | | |
| Saelehe kere paksus max 1,6 mm 1,8 mm | | |
| Saelehe hamba paksus min 2,4 mm 2,6 mm | | |
| Lõikevõimsus maxKaldenurk horisontaalne 0°/ Kaldenurk vertikaalne 0°Kaldenurk horisontaalne 45°/ Kaldenurk vertikaalne 0°Kaldenurk horisontaalne 0°/ Kaldenurk vertikaalne 45°Kaldenurk horisontaalne 45°/ Kaldenurk vertikaalne 45° | 65 x 305 mm65 x 215 mm36 x 305 mm36 x 215 mm | 90 x 305 mm90 x 215 mm50 x 305 mm50x 215 mm |
| Kaal vastavalt EPTA-protseduurile 01/2014 16,7 kg 19,6 kg | | |
| Müra andmedMõõtevärtused on kindlaks tehtud vastavalt normile EN 62841. Seadme tüüpiline hinnanguline (müratase:Helirõhutase (Määramatus K=3dB(A)) 99,27 dB (A) 95,15 dB (A)Helivõimsuse tase (Määramatus K=3dB(A)) 112,27 dB (A)Kandke kaitseks kõrvaklappe! | 108,15 dB (A) | |
*PS ≦ Nurgasaag
TÄHELEPANU!
Müraemissiooni deklareeritud koguväärtus(ed) on mõõdetud kooskõlas standardi EN 62841-1 ja EN 62841-3-9 kohase katsemeetodiga ja neid võib kasutada tööriistade omavaheliseks vördlemiseks. Müraemissiooni deklareeritud koguväärtust (-väärtuseid) võib kasutada ka kokkupuute esialgseks hindamiseks.
Müraemissioon elektritööriista tegeliku kasutamise ajal vöib erineda deklareeritud väärtustest sõltuvalt sellest, kuidas tööriista kasutatakse ja eriti sellest, millist toorikut töödeldakse.
Tuvastage operaatori kaitsmiseks ohutusmeetmed, mis põhinevad prognoositaval kokkupuutel tegelikes kasutustingimustes (võttes arvesse töötsükli kõiki osi, näiteks lisaks käivitusajale ka aega, kui tööriist on välja lülitatud ja kui see töötab tühikäigul).
Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.
TÄHELEPANU Lugege köik seadmega kaasas olevad tusjuhised, juhendid, joonised ja andmed läbi. Järgnevalt ud juhiste eiramise tagajärjeks vöib olla elektrilöök, tulekahju ja/asked vigastused.
Hoidke köik ohutusnõuded ja juhised edasiseks kasutamiseks hoolikalt alles.
OHUTUSJUHISED PENDELSAAGIDELE
a) Pendelsaed on möeldud puidu või puidusarnaste toodete lõikamiseks, neid ei saa kasutada abrasiivsete lõikeketastega raudmaterjalide lõikamiseks, nagu talad, vardad, needid jne. Abrasiivne tolm põhjustab liikuvate osade, nagu alumise kaitse, ummistumist. Abrasiivse lõikamise põhjustatud sädemed kõrvetavad alumist kaitset, saelõike vahetükki ja teisi plastosi.
b) Kasutage võimalusel alati töödetaili toetamiseks klambreid. Töödetaili käega toetades peate alati hoidma oma käe vähemalt 100 mm kaugusel saetera mõlemast küljest. Ärge kasutage seda saagi detailide lõikamiseks, mis on turvaliselt kinnitamiseks või käega hoidmiseks liiga väikesed. Kui teie käsi asub saeterale liiga lähedal, suureneb saeteraga kokku puutumise tõttu vigastuste saamise oht.
c) Töödetail peab seisma paigal ning see peab olema kinnitatud klambriga või hoitud vastu nii võre kui lauda. Ärge söötke töödetaili terale ega lõigake mingil viisil „vaba käega“. Kinnitamata või liikuvaid töödetaile võidakse suurel kiirusel eemale heita, põhjustades vigastusi.
d) Lükake saagi läbi töödetaili. Ärge tömmake saagi läbi töödetaili. Löike tegemiseks töstke saepea ja tömmake see üle töödetaili välja ilma seda löikamata, käivitage mootor, suruge saepea alla ja lükake saag läbi töödetaili. Löikamine tömbamise ajal vöib tõenäoliselt põhjustada saetera töödetailile ronimise ja tera koostu tugevalt kasutaja suunas heitmise.
e) Ärge kunagi viige oma kätt saetera ees ega taga üle soovitud lõikejoone. Töödetaili „käed risti“ toetamine, st töödetaili hoidmine saetera paremal küljel oma vasaku käega või vastupidi, on väga ohtlik.
f) Ärge haarake saetera töötamise ajal puidujääkide eemaldamiseks või muudel põhjustel kummagi käega võre taha lähemale kui 100 mm saetera kummastki küljest. Saetera lähedus teie käele ei pruugi olla ilmne ja te võite saada tõsiseid vigastusi.
Eesti
g) Vaadake oma töödetail enne lõikamist üle. Kui töödetail on paindunud või köverdunud, kinnitage see väljapoole kaardus küljega võre poole. Veenduge alati, et töödetaili, võre ja laua vahel ei oleks lõikejoonel vahesid. Painutatud või köverdunud töödetailid võivad pöörduda või liikuda ning põhjustada lõikamise ajal pöörleva saetera takerdumist. Töödetailis ei tohi olla naelu ega võõrkehi.
h) Ärge kasutage saagi enne seda, kui laud on puhas köigist tööriistadest, puidujääkidest jne peale töödetaili. Pöörleva teraga kokku puutuvad väikesi jäätmeid või lahtisi puutükke või muid esemeid võidakse suure kiirusega eemale heita.
i) Lõigake korraga ainult ühte töödetaili. Üksteise peale asetatud mitut töödetaili ei saa piisavalt kindlalt kinnitada või toetada ning need võivad põhjustada tera kinni kiilumist või lõikamise ajal likuda.
j) Enne kasutamist veenduge, et pendelsaag oleks paigaldatud või asetatud tasasele ja kindlale tööpinnale. Tasane ja kindel tööpind vähendab pendelsae ebastabiilseks muutumise ohtu.
k) Plaanige oma töö ette. Kaldpinna või lõikenurga seadistuse muutmisel veenduge alati, et reguleeritav võre on seatud korralikult töödetaili toetama ega häiri tera ega kaitsesüsteemi. Liigutage saetera ilma tööriista „SISSE“ lülitamata ja ilma laual oleva töödetailita läbi täieliku simuleeritud lõike, et veenduda takistuste või võre lõikamise ohu puudumises.
I) Pakkuge laua pinnast laiemale või pikemale töödetailile piisavat tuge, nagu lauapikendused, saepukid jne. Pendelsae lauast pikemad või laiemad töödetailid võivad kindla toe puudumisel kalduda. Lõigatud tüki või töödetaili kaldumisel võib see tõsta alumist kaitset või võidakse see põörleva tera poolt eemale heita.
m) Ärge kasutage teist isikut lauapikenduse asendaja või täiendava toena. Töödetaili ebastabiilne togi võib põhjustada saetera kinni kiilumise või töödetaili lõikamise käigus liikumise, tömmates teid ja abistajat pöörlevasse terasse.
n) Lõigatud tükki ei tohi mingil viisil vastu pöörlevat saetera suruda või vajutada. Kui see on piiratud, nt pikisuunaliste tugede abil, võib lõigatud tükk kiiluda vastu tera ja see võidakse jõuliselt minema heita.
o) Kasutage ümarmaterjali nagu varaste või torude puhul alati nende korralikuks toetamiseks mõeldud klambrit või kinnitust. Varrastel on kalduvus lõikamise ajal põörduda, põhjustades tera „hammustamist“ ning töö koos teie käega terasse tömbamist.
p) Laske teral enne töödetaili puudutamist saavutada täiskiirus. See vähendab töödetaili heitmise ohtu.
q) Kui töödetail või tera takerdub, lülitage pendelsaag välja. Oodake kõigi liikuvate osade peatumiseni ning eemaldage pistik vooluvõrgust ja/või eemaldage akupakk. Seejärel teostage takerdunud materjali vabastustööd. Takerdunud töödetailil saagimise jätkamine võib põhjustada kontrolli kaotamise või kahjustada pendelsaagi.
r) Pärast lõike lõpetamist vabastage lüliti, hoidke saepea all ja oodake enne lõigatud tüki eemaldamist tera peatumiseni. Käega vabalt pöörleva tera poole haaramine on ohtlik.
s) Ebatäieliku lõike teostamisel või lüliti vabastamisel enne saepea täielikult alumisse asendisse jõudmist hoidke kindlalt käepidemest. Sae pidurdamine võib põhjustada saepea äkilist allapoole tömbamist, põhjustades vigastusohtu.
PUIDU LÕIKETERA SPETSIAALSED TURVAJUHISED
Lugege hoolikalt käesolevat kasutusjuhendit ja ohutusjuhised enne saeketaste, -terade, -lehtede ning masina kasutamist.
Seade peab olema heas korras, spindel ei tohi võbeleda ega olla deformeerunud.
Ärge kasutage saagi, kui kaitsmed pole öiges asendis, hoidke kaitsmeid heas töökorras ja hoolikalt hooldatud.
Tagage seadme kasutaja asjakohased ja piisavad teadmised ja oskused masina seadistuste, kohandamise, käsitsemise ja ohutusabinõude suhtes.
Kasutage alati kaitseprille ja kuulmiskaitset seadmega töötamisel. On soovitatav kanda kindaid, vastupidavaid mittelibisevaid jalatseid ja põlle.
Enne mis tahes lisatarvikute kasutamist tutvuge kasutusjuhendiga. Tarviku ebaõige kasutamine võib tekitada kahju ning suurendada võimalike kehavigastuste riski.
Kasutage ainult selles kasutusjuhendis eritletud saeteri, mis vastavad EN 847-1 standardile.
Uurige saeketta andmesildile märgitud maksimaalset kiirust. Veenduge, et saeketta andmesildile märgitud maksimaalne kiirus oleks vähemalt samavördne saele märgitud kiirusega.
Kasutage alati saekettaid, mille siseava suurus ja kuju on õiged. Sa ekettad, mis ei sobi sae völliga, pöörlevad ekstsentriliselt ja põhjustavad tööriista väljumise kas utaja kontrolli alt.
Ärge kasutage soovitatust suurema või väiksema diameetriga kettaid. Ärge kasutage ühtegi vahedetaili, et sobitada saelehte või -ketast spindli telgede vahele.
Kontrollige enne kasutamist saeketta ja -lehe otsi, et täheldada nende võimalikke kahjustusi või välimuse kõrvalekaldeid. Kahjustunud või lõdvad otsad võivad kasutamisel lenduda ning suurendada kehavigastuse riski.
Mōranenud ning deformeerunud saelehti ei tohi kasutada! Kahjustatud või deformeerunud saekettaid ei tohi kasutada.
Kahjustunud, deformeerunud, moondunud, purunenud saeleht tuleb ära visata, parandamine ei ole lubatud.
Mitte kasutada kiirlõiketerasest valmistatud saelehti.
Veenduge, et saeleht on korralikult kinnitatud, turvalisuse tagami-seks pinguldage kontramutrit enne seadme kasutamist (kinnituse pingutusmoment umbes 12 Nm).
Kruvide ja mutrite kinnitamiseks ja pinguldamiseks tuleb kasutada sobivaid mutrivõtmeid jne.
Mutrivõtme pikendusi või haamrit ei tohi kinnitite tihendamiseks kasutada.
Veenduge, et saelehed ja äärikud oleksid puhtad ning süvistatud osade kaelused oleksid saeketta vastas.
Veenduge, et saeketas pöörleks öiges suunas.
Enne tööle asumist ja seadme käivitamist tehke näiline lõige, mis aitaks saelehe asendit ning kaitsmete toimimist seadme teiste osade ja töödetailide suhtes kontrollida.
Ärge kunagi jätke seadet järelevalveta.
Ärge lisage määrdeaineid kettale, kui see töötab.
Ärge kunagi puhastage või hooldage masinat, kui masin veel töötab ja töötlemispea pole seisuasendis.
Ärge kunagi püüdke liikuvat mootorit järsult seisatada kiiludes tööriista või muud vahendit vastu saeketast, mis võib sel viisil tahtmatult põhjustada raskeid önnetusi.
Ühendage saag vooluvõrgust lahti või toimetage akukomplekt eemale enne saeketta vahetamist või masina hooldamist.
Olge tähelepanelik ketaste pakkimisel ja lahti pakkimisel, teravad saekettahambad võivad kergesti tekitada vigastusi.
Kasutage terahoidikut või kandke saetera käsitsemisel kaitsekindaid.
Hoidke saekettaid, -lehti ja teri originaal- või muus sobivas pakendis kuivas kohas, eemal kemikaalidest, mis võivad kahjustada ketast.
Kinnitage töödetailid alati ohutult ja turvaliselt.
Kontrollida tuleb, et seade oleks alati stabiilses asendis (nt tööpingile kinnitatud)..
Kandke kaitseks kõrvaklappe. Müra toime võib põhjustada kuulmiskadu.
Masinaga töötamisel kanda alati kaitseprille. On soovitatav kasutada löiketerade ja karedate materjalide käsitsemisel kaitsekindaid ja tugevaid mittelibisevaid jalatseid, mis kaitseksid jalgu juhul, kui seadmelt kukuks löikamise käigus töödetaile.
Toitepistik tuleb enne toote reguleerimist, määrimist ja hooldamist toitevõrgust lahutada.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
Ärge kunagi puudutage saelehe lähedal olevat pinda, välja arvatud juhul kui leht on täiesti seisma jäänud.
Enne kasutamist kontrollige tööriist põhjalikult üle igasuguste võimalike vigastuste või seadme kulumise tuvastamiseks. Kahjustatud detaile tohib remontida ainult selle ala professionaal.
Kasutage tingimata masina kaitseseadist. Ärge kasutage seadet, kui kaitsmed ei ole korralikult kinnitatud ega tööta öigesti.
Alumise terakaitsme tohib avada ainult siis, kui tera langetatakse detailile, ning peab saama alati vabalt liikuda ja automaatselt sulguda..
Kasutage töö ajal detaili toetamiseks alati pikenduslati hoidikuid ja kinnitage need.
Ärge kunagi muutke või muundage saagi ennast või selle funktsioone. Nii võite vähendada oma turvalisust.
Ärge kasutage mõranenud, kahjustunud või deformeerunud saeteri.
Mitte kasutada kiirlõiketerasest valmistatud saelehti.
Kasutage ainult teravaid saekettaid ja -lehti. Vahetage nürid kettad uute vastu välja.
Kasutage alati saekettaid, mille siseava suurus ja kuju on õiged.
Sa ekettad, mis ei sobi sae völliga, pöörlevad ekstsentriliselt ja pöhjustavad tööriista väljumise kas utaja kontrolli alt.
Kasutage ainult selles kasutusjuhendis esitatud tootja poolt soovitatud saekettaid, mis vastavad EN 847-1 standardile.
Kasutage saeketta kinnitamiseks ainult neid äärikuid, alusseibe ja mutreid, mis kuuluvad toote varustusse või on esitatud kasutusjuhendis.
Lõigatava materjali jaoks valida välja sobiv saeleht. Ärge kunagi kasutage toodet muude kui siin kasutusjuhendis kirjeldatud materjalide lõikamiseks.
Vältige lõiketera ülekuumenemist ning plastist detaili sulamist lõikamise ajal.
Pidada kinni saelehele märgitud maksimaalsest pöörete arvust. Kasutage üksnes saetera, millele märgitud kiirus on vähemalt sama suur kui tööriistale märgitud kiirus.
Vahetage välja tööpingi laud, kui see on kulunud või kahjustunud. Enne tööle asumist ja seadme käivitamist tehke näiline lõige, mis aitaks saelehe asendit ning kaitsmete toimimist seadme teiste osade ja töödetailide suhtes kontrollida.
Kald- või liitkaldlõigete teostamisel reguleerige liugtõket, et tagada õige vahemaa teraga.
Klamberpiiraja tuleb toote transportimise ajaks alati rakendada.
Sel ajal, kui seade töötab ja saepea ei ole puhkeasendis, ei tohi saagimisjääke ega materjalitükke saagimispiirkonnast eemaldada!
Pikad materjalid tuleb sobival viisil toestada.Sae tööpiirkond hölmab kogu detaili ulatust. Operaator peab kindlustama selle ala juhusliku kokku puute eest teiste inimeste ja esemetega, mis võivad detaili töö ajal liigutada.
Töötamisel tekkiv tolm on sageli tervistkahjustav ning ei tohiks organismi sattuda. Kasutage tolmu äraimemist ning kandke täiendavalt sobivat tolmukaitsemaski. Kogunenud tolm eemaldage põhjalikult, nt imemisega.
Ärge vahetage LED või laservalguse seadeldist teise tüübi vastu. Parandustöid tohivad teostada ainult tootja või selleks volitatud teenuse pakkuja.
Voolutõuked põhjustavad pingekõikumisi ja võivad mõjutada samasse toiteahelasse ühendatud elektriseadmete tööd. Ühendage seade toitevõrku, mille näivtakistus on 0,3 Ω, et pingekõiku-misi minimeerida. Lisateabe saamiseks võtke ühendust oma elektritarnijaga.
Käesolevas süsteemis kasutatav laservalgus ja laserkiirgus vastavad klassile II, selle maksimaalne jõudlus on P≤1mW ja see on λ: 650nm lainepikkusega. Ärge vaadake optiliste vahenditega otse laserkiirde. Reeglite eiramine võib põhjustada raskeid kehavigastusi.
Ärge jöllitage kiirt, kui töötage masinaga.
Ärge suunake laserkiirt kunagi otse teiste inimeste silmade peale. Laserkiir võib põhjustada raskeid silmakahjustusi.
Ärge seadke laserit asendisse, mis võiks viia selleni, et inimesed kas kogemata või tahtlikult vaatavad laserkiirde.
Ärge kasutage laserkiire vaatamiseks optilisi vahendeid.
Ärge käsitsege laserit laste läheduses, ärge laske lapsi laseriga mängida.
Ärge üritage laserseadet ise parandada.
Ärge üritage laserseadme ühtegi osa ise vahetada.
Parandustöid tohivad teostada ainult tootja või selleks volitatud teenuse pakkuja.
Ärge vahetage seadmesse integreeritud laserit välja mõnda teist tüüpi laseri vastu.
Eesti
KASUTAMINE VASTAVALT OTSTARBELE
Lükandliit- ja pöördsaag on mõeldud täispuit- ja liimputplaatide, sh koos või ilma liimitud vineeri, plast- ja puidutaoliste materjalide saagimiseks.
Lükandliit- ja pöördsaagi tohivad käsitseda ainult täiskasvanud, kes on lugenud kasutusjuhendit ning on riskidest ja ohtudest teadlikud.
Lükandliit- ja pöördsaag on projekteeritud kinnitatavaks tugeva ja tasase tööpingi alusraamistiku otsa. Kui alusraam ei ole kinnitatud tugevalt ja kindlalt, vöib kogu masin löiketoimingute ajal liikuda paigast, mistöttu vöib omakorda tõusta raskete kehavigastuste risk.
Lükandliit- ja pöördsaag on möeldud eeskätt kaldserv- ja nurklöigete tegemiseks. Täpsem info, milliseid eri löiketüüpe masina abil vöib teha, leiate käesoleva kasutusjuhendi toote spetsifikatsioonidest.
Lükandliit- ja pöördsaag on möeldud kasutamiseks kuivas, suurepärase ümbritseva valgustuse ja piisava õhutusega kohas.
Lükandliit- ja pöördsaag on möeldud tavakasutuseks ning seda tohib käsitseda sihtotstarbeliselt ülal toodud reeglite järgi; köik muud kasutusviisid ei ole ette nähtud ja seega mitte lubatud.
JÄÄKOHUD
Isegi lükandliit- ja pöördsaagi nõuetekohasel kasutamisel ei ole võimalik täielikult välistada teatud jääkriske. Töötamisel võivad esile kerkida järgmised ohud, mille vältimiseks tuleb masina käsitsejal erilist tähelepanu pöörata:
- Kokkupuuteoht katmata pöörlevate saeketta osade suhtes.
- Toorikud, töödetailid või nende osad võivad ebaõige seadistuse või käsitsemise tagajärjel vastu põrkuda.
- Saeketta vigased karbiidhambad võivad välja paiskuda.
• Hingamisteede kahjustusi.
MÄRKUS: Kandke alati hingamisteede kaitseks möeldud filtriga maske, mis sobivad töödeldavate materjalide puhul kasutamiseks. Tagage töökohas hea öhuvahetus. Ärge sööge, jooge ega suitsetage tööruumis.
Efektiivse kuulmiskaitse puudumine võib põhjustada kuulmiskah-justusi.
TÄHELEPANU
Teatud värvkatetest ja materjalidest tekkiv tolm võib põhjustada hingamisteede ärritust ja allergilist reaktsiooni. Puidutolm, näiteks tamme, pöögi, MDF-plaadi ning muude materjalide tolm on kantserogenne. Asbesti sisaldavaid materjale tohivad käidelda või töödelda ainult selleks volitatud ja kvalifitseeritud spetsialistid.
TÄHELEPANU
Tööriista pikaajaline kasutamine vöib pöhjustada vöi süvendada tervisekahjustusi. Üksköik millise tööriista pikaajalisel järjestikusel kasutamisel tuleb teha regulaarseid pause.
TUNDKE OMA TOODET
Vt lk A.
| 1. Käepide, haardepind | 9. Pöördlaua lukustuspide |
| 2. Käivituslüliti | 10. Ülemine käepide |
| 3. Kaitselukustuse hoob | 11. Ülemine kaitse |
| 4. Väline äärik | 12. Tolmurenn |
| 5. Saetera | 13. Lineaarvarda lukustusnupp |
| 6. Alumine kaitse | 14. Klamber |
| 7. Fikseeritud juhik | 15. Kaldnurga lukustushoob |
| 8. Sälguplaat | 16. Liugjuhik |
| 17. Detailihoidik | 23. 90° kaldnurgareguleerimiskruvi |
| 18. Pikenduslatt |
| 19. Paigaldusavad 4 x | 24. LED-lüliti |
| 20. Pöördlaud | 25. Laserlüliti |
| 21. Faasiskaala | 26. Spindlilukustusnupp |
| 22. 45° kaldnurgareguleerimiskruvi | 27. Löikesügavusereguleerimisplaat |
| 28. Löikesügavusereguleerimisnupp |
ASENDUSLOEND
- PS 216 L: Nurgasaag EN 847-1/ø216 x ø30 x 2,4 / 48T / HW / n max 7000 min-1 (Ik A: No. 5)
- PS 254 L: Nurgasaag EN 847-1/ø254 x ø30 x 2,6 / 48T / HW / n max 7400 min-1 (Ik A: No. 5)
- KSälguplaat (Ik A: No. 8)
VÖRKU ÜHENDAMINE
Ühendage ainult ühefaasilise vahelduvvooluga ning ainult andmesildil toodud vörgupingega. Ühendada on vöimalik ka kaitsekontaktita pistikupesadesse, kuna nende konstruktsioon vastab kaitseklassile II.
Välitingimustes asuvad pistikupesad peavad olema varustatud rikkevoolukaitselülititega (FI, RCD, PRCD). Seda nõutakse Teie elektriseadme installeerimiseeskirjas. Palun pidage sellest meie seadme kasutamisel kinni.
Masin peab pistikupessa ühendamisel olema alati väljalülitatud seisundis.
Hoidke ühendusjuhe alati masina tööpiirkonnast eemal. Vedage juhe alati masinast tahapoole.
Enne iga kasutamist kontrollige seadet, ühendusjuhtmeid, akupaketi pikendusjuhtmeid ja pistikuid, et poleks kahjustusi ega materjali väsimist. Kahjustatud osi laske parandada ainult spetsialistil.
Voolutõuked põhjustavad pingekõikumisi ja võivad mõjutada samasse toiteahelasse ühendatud elektriseadmete tööd. Ühendage seade toitevõrku, mille näivtakistus on 0,3 Ω, et pingekõikumisi minimeerida.
Lisateabe saamiseks võtke ühendust oma elektritarnijaga.
HOOLDUS
Ärge modifitseerige saagi mitte ühelgi viisil või kasutage tarvikuid, mis ei ole tootja poolt heakskiidetud. Nii võite vähendada nii oma kui ka teiste turvalisust.
Ärge kasutage saagi, kui sae mis tahes lülitid, kaitsmed või funktsioonid ei tööta nii nagu ette nähtud. Pöörduge volitatud teeninduskeskuse poole professionaalse paranduse ja seadistuse tagamiseks.
Ärge kohandage ega muutke masina seadistust, kui saeketas töötab või veel pöörleb.
Toitepistik tuleb enne toote reguleerimist, määrimist ja hooldamist toitevõrgust lahutada.
Kontrollige saagi enne ja pärast selle käsitsemist, et tuvastada masina osade võimalikke kahjustusi ning hoida saag suurepärases töökorras, vahetades vigased osad viivitamatult tootja poolt heakskiidetud varuosade vastu välja.
Saeketas on pärast masinaga töötamist väga kuum, kandke kaitsekindaid ja laske masinal enne hooldamist ja puhastamist jahtuda.
Pühkige kogunenud tolm ära harja või tolmuimejaga. Ärge kasutage suruõhku.
Eesti
Ohutuse ja töökindluse tagamiseks tohib masinat parandada, sh harjaseid vahetada, ainult selleks volitatud teeninduskeskus.
Puhastage seadet ja kaitseseadist kuiva lapiga.
Hoidke masina õhutuspilud alati puhtad.
Kui on vaja vahetada toitejuhet, peab ohutuse tagamise raames seda tegema tootja või tema agent.
Kasutage ainult AEG tarvikuid ja tagavaraosi. Detailid, mille väljavahetamist pole kirjeldatud, laske välja vahetada AEG klienditeeninduspunktis (vaadake brošüüri garantii / klienditeeninduste aadressid).
Vajaduse korral võite tellida seadme läbiloikejoonise, näidates ära masina tüübi ja andmesildil oleva numbri. Selleks pöörduge klienditeeninduspunkti või otse: Techtronic Industries GmbH, Max-Eyth-Straße 10, 71364 Winnenden, Germany.
EÜ VASTAVUSAVALDUS
Kinnitame oma ainuvastutusel, et „Tehniliste andmete“ all kirjeldatud toode vastab direktiivide köigile asjakohastele sätetele
2011/65/EU (RoHS)
2006/42/EÜ
2014/30/EU
ning täidetud on järgmiste ühtlustatud standardite nõuded.
EN 62841-1:2015
EN 62841-3-9:2015+A11:2017
EN 55014-1:2017
EN 55014-2:2015
EN 61000-3-2:2014
EN 61000-3-11:2000
EN IEC 63000:2018
Winnenden, 2019-03-08
On volitatud koostama tehnilist dokumentatsiooni.
Techtronic Industries GmbH
Enne köiki töid masina kallal tömmake pistik pistikupesast välja.
TÄHELEPANU-Vigastusohu vähendamiseks peab kasutaja lugema läbi juhendi!
Masinaga töötades kandke alati kaitseprille.
Kandke kaitseks körvaklappe!
Kanda kaitsekindaid!
Mitte kunagi ei tohi panna käsi saeketta piirkonda.
Seade sobib ainult ruumides kasutamiseks, ärge jätke seadet vihma kätte.
Tolmurenn ühenduse port
Lõigake ainult puitu.
Ärge vaadake laserkiirde.
See toode vastab laseri klassile 2 standardi EN 60825-1:2014 alusel.
Saelehe ø x puuri ø
Pöörlemissuund
Saelehe hambad
Lõikelaius
Pöörlemiskiirus tühijooksul
Voltaaž
Vahelduvvool
Kaitseklassi II elektritööriist. Elektritööriist, mille puhul ei sõltu kaitse mitte üksnes baasisolatsioonist, vaid ka täiendatavate kaitsemeetmete nagu topeltisolatsiooni või tugevdatud isolatsiooni kohaldamisest.
Mehhanism kaitsejuhi ühendamiseks puudub.
Elektriseadmeid ei tohi utiliseerida koos majapidamisprügiga. Elektrilised ja elektroonilised seadmed tuleb eraldi kokku koguda ning keskkonnasöbralikuks utiliseerimiseks vastavas käitlusettevöttes ära anda. Küsige kohalikest pädevatest ametitest või edasimüüjalt käitlusjaamade ja kogumispunktide kohta järele.
Euroopa vastavusmärk
Ukraina vastavusmärk
Euraasia vastavusmärk
Eesti
