NÁVOD K OBSLUZE PS 254 L AEG

Technická data, Speciální bezpečnostní upozornění, Oblast využití, CE-prohlášení o shodě, Připojení na sít, Údržba, Symboly Po přečtení uschovejte Česky

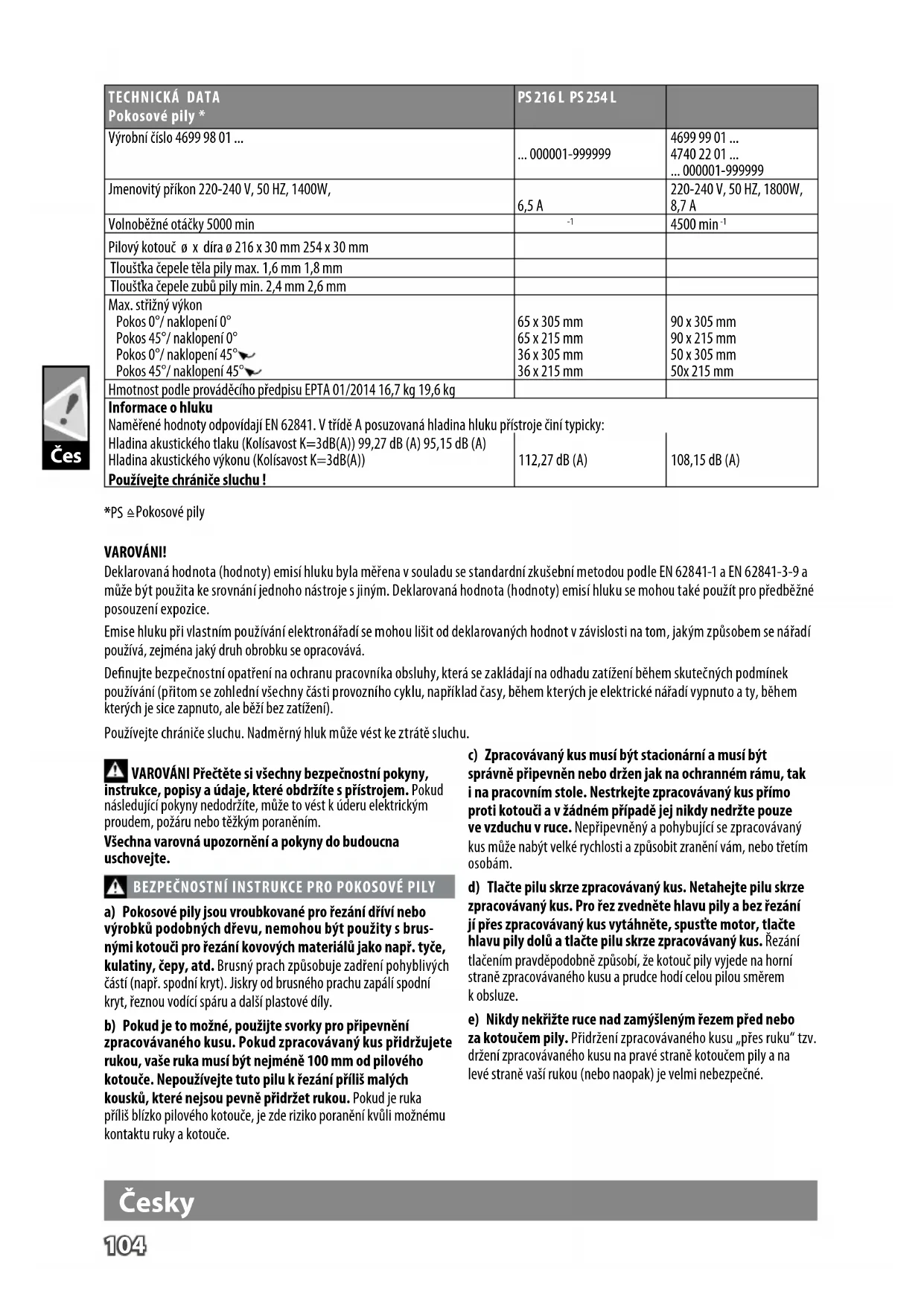

... 000001-999999 Jmenovitý příkon 220-240 V, 50 HZ, 1400W, 6,5 A 220-240 V, 50 HZ, 1800W, 8,7 A Volnoběžné otáčky 5000 min

Pilový kotouč ø x díra ø 216 x 30 mm 254 x 30 mm Tloušťka čepele těla pily max. 1,6 mm 1,8 mm Tloušťka čepele zubů pily min. 2,4 mm 2,6 mm Max. střižný výkon Pokos 0°/ naklopení 0° Pokos 45°/ naklopení 0° Pokos 0°/ naklopení 45° Pokos 45°/ naklopení 45° 65 x 305 mm 65 x 215 mm 36 x 305 mm 36 x 215 mm 90 x 305 mm 90 x 215 mm 50 x 305 mm 50x 215 mm Hmotnost podle prováděcího předpisu EPTA 01/2014 16,7 kg 19,6 kg Informace o hluku Naměřené hodnoty odpovídají EN 62841. V třídě A posuzovaná hladina hluku přístroje činí typicky: Hladina akustického tlaku (Kolísavost K=3dB(A)) 99,27 dB (A) 95,15 dB (A) Hladina akustického výkonu (Kolísavost K=3dB(A)) 112,27 dB (A) 108,15 dB (A) Používejte chrániče sluchu ! *PS

Pokosové pily VAROVÁNI! Deklarovaná hodnota (hodnoty) emisí hluku byla měřena v souladu se standardní zkušební metodou podle EN 62841-1 a EN 62841-3-9 a může být použita ke srovnání jednoho nástroje s jiným. Deklarovaná hodnota (hodnoty) emisí hluku se mohou také použít pro předběžné posouzení expozice. Emise hluku při vlastním používání elektronářadí se mohou lišit od deklarovaných hodnot v závislosti na tom, jakým způsobem se nářadí používá, zejména jaký druh obrobku se opracovává. Denujte bezpečnostní opatření na ochranu pracovníka obsluhy, která se zakládají na odhadu zatížení během skutečných podmínek používání (přitom se zohlední všechny části provozního cyklu, například časy, během kterých je elektrické nářadí vypnuto a ty, během kterých je sice zapnuto, ale běží bez zatížení). Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu. VAROVÁNI Přečtěte si všechny bezpečnostní pokyny, instrukce, popisy a údaje, které obdržíte s přístrojem. Pokud následující pokyny nedodržíte, může to vést k úderu elektrickým proudem, požáru nebo těžkým poraněním. Všechna varovná upozornění a pokyny do budoucna uschovejte.

BEZPEČNOSTNÍ INSTRUKCE PRO POKOSOVÉ PILY

a) Pokosové pily jsou vroubkované pro řezání dříví nebo výrobků podobných dřevu, nemohou být použity sbrus- nými kotouči pro řezání kovových materiálů jako např. tyče, kulatiny, čepy, atd. Brusný prach způsobuje zadření pohyblivých částí (např. spodní kryt). Jiskry od brusného prachu zapálí spodní kryt, řeznou vodící spáru a další plastové díly. b) Pokud je to možné, použijte svorky pro připevnění zpracovávaného kusu. Pokud zpracovávaný kus přidržujete rukou, vaše ruka musí být nejméně 100 mm od pilového kotouče. Nepoužívejte tuto pilu křezání příliš malých kousků, které nejsou pevně přidržet rukou. Pokud je ruka příliš blízko pilového kotouče, je zde riziko poranění kvůli možnému kontaktu ruky a kotouče. c) Zpracovávaný kus musí být stacionární a musí být správně připevněn nebo držen jak na ochranném rámu, tak i na pracovním stole. Nestrkejte zpracovávaný kus přímo proti kotouči a vžádném případě jej nikdy nedržte pouze ve vzduchu v ruce. Nepřipevněný a pohybující se zpracovávaný kus může nabýt velké rychlosti a způsobit zranění vám, nebo třetím osobám. d) Tlačte pilu skrze zpracovávaný kus. Netahejte pilu skrze zpracovávaný kus. Pro řez zvedněte hlavu pily a bez řezání jí přes zpracovávaný kus vytáhněte, spusťte motor, tlačte hlavu pily dolů a tlačte pilu skrze zpracovávaný kus. Řezání tlačením pravděpodobně způsobí, že kotouč pily vyjede na horní straně zpracovávaného kusu a prudce hodí celou pilou směrem kobsluze. e) Nikdy nekřižte ruce nad zamýšleným řezem před nebo za kotoučem pily. Přidržení zpracovávaného kusu „přes ruku“ tzv. držení zpracovávaného kusu na pravé straně kotoučem pily a na levé straně vaší rukou (nebo naopak) je velmi nebezpečné.105 Čes f) Nešahejte kvůli odstranění dřevěných pilin, nebo zjin- ého důvodu, žádnou rukou za ochranných rám blíže než 100 mm od pilového kotouče, když se ještě pilový kotouč točí. Blízkost pilového kotouče u vaší ruky nemusí být zřejmá a může způsobit vážná zranění. g) Před řezáním zkontrolujte zpracovávaný kus. Pokud je tento kus vyboulený nebo pokroucený, připevněte jej vyboulenou stranou kochrannému rámu. Vždy se ujistěte, že se mezi ve směru řezu mezi zpracovávaným kusem, ochranným rámem a pracovním stolem nenachází žádná mezera. Ohnuté nebo pokroucené zpracovávané kusy se mohou kroutit nebo zvednout a mohou se při řezání navázat na samotný kotouč. h) Nepoužívejte pilu, dokud není stůl zcela prost všeho nářadí, zbytků dřeva atp., svýjimkou zpracovávaného kusu. Drobné nečistoty nebo uvolněné kousky dřeva, či jiného objektu, které jsou vkontaktu sotáčivým ostřím, mohou být vrženy vysokou rychlostí.

i) Řezejte vždy pouze jeden zpracovávaný kus. Skládané

vícenásobné zpracovávané kusy nelze dostatečně sevřít nebo jinak připevnit a mohou se přichytit na ostří kotouče nebo během řezání posunout. j) Před použitím se ujistěte, že pokosová pila je namonto- vaná a umístěna na úrovni pevné pracovní plochy. Úroveň pevné pracovní desky snižuje riziko nestability pokosové pily. k) Naplánujte si svou práci. Vždy změňte zkosení nebo nastavení úhlu pokosu. Ujistěte se, že nastavitelný plot je správně nastaven pro uchycení zpracovávaného kusu a nebude vkoniktu sostřím nebo systémem ochranných krytů. Bez zapnutého tlačítka “ON” a bez zpracovávaného kusu na pracovním stole posuňte čepel pily po dráze simulovaného řezu aby jste zjistili, že zde nehrozí žádný kontakt nebo nebezpečí přeříznutí plotu. l) Poskytněte odpovídající uchycení, jako rozšíření pracovního stolu, podpěrné kozy, atd. pro zpracovávaný kus, který je širší nebo delší, než deska pracovního stolu. Zpracovávaný kus delší nebo širší, než deska pracovního stolu, se může ohnout, pokud není správně podepřen. Pokud se část zpracovávaného kusu ohne, může být tento kus zvednut na spodní kryt nebo být hozen na rotující ostří kotouče. m) Nepoužívejte jinou osobu jako náhradu za prodloužení stolu nebo jako další podporu. Nestabilní uchycení zpraco- vávaného kusu může způsobit zaseknutí ostří nebo posunutí zpracovávaného kusu, což hodí vás nebo vašeho pomocníka přímo na ostří kotouče. n) Uříznutý kousek se nesmí vzpříčit nebo být vlisován jakýmikoliv způsobem proti otáčejícímu se řeznému kotouči. Při omezení, tj. pomocí dorazů, se může uříznutý kus zaklínit proti čepeli. o) Vždy používejte svorky nebo držák navržený tak, aby správně přichytily kulatý materiál, jako jsou tyče nebo potrubí. Tyče mají tendenci se valit, zatímco se kotouč „zakousne“ a vystřelí vaší práci, i vaše ruce, přímo proti čepeli. p) Před kontaktem se zpracovávaným kusem nechte disk roztočit na plnou rychlost. Tím se sníží riziko vymrštění zpracovávaného kusu. q) Pokud zpracovávaný kus nebo čepel uvízne, vypněte pilu. Vyčkejte, dokud se všechny pohyblivé části úplně nezastaví a odpojte zástrčku od zdroje napájení/nebo vyjměte akumulátor. Poté můžete uvolnit zpříčený mate- riál. Pokud budete pokračovat vřezání se vzpříčeným materiálem, můžete ztratit kontroly nad přístrojem nebo poškodit pokosovou pilu. r) Po skončení řezání uvolněte spínač, držte hlavu pily směrem dolů a před vyndáním řezaného kousku počkejte, než se čepel zastaví. Je nebezpečné nechat ruce vblízkosti dobíhajícího kotouče. s) Pevně držte rukojeť při provádění neúplného řezu nebo při uvolnění tlačítka, než se hlava pily kompletně přesune do spodní pozice. Brzdný účinek pily může způsobit, že je hlava pily náhle tažena směrem dolů, což zvyšuje riziko zranění. KOTOUČ NA ŘEZÁNÍ DŘEVA SPECIÁLNÍ

BEZPEČNOSTNÍ UPOZORNĚNÍ

Před použitím pilového kotouče a zařízení si pozorně přečtěte návod a instrukce. Zařízení musí být v dobrém stavu, hřídel bez deformací a vibrací. Nepoužívejte pilu bez ochranných krytů v určené pozici, udržujte ochranné kryty v dobrém provozním stavu a řádně o ně pečujte. Zajistěte, aby byl operátor dostatečně vyškolen ohledně bezpečnostních opatření, nastavení a provozu zařízení. Při používání zařízení vždy noste ochranné brýle a ochranu sluchu. Doporučuje se nosit rukavice, odolnou protiskluzovou obuv a zástěru. Před použitím jakéhokoli příslušenství nahlédněte do návodu k obsluze. Nesprávné použití příslušenství může zapříčinit poškození a zvýšit možnost zranění. Používejte pouze kotouče specikované v tomto návodu, které splňují požadavky normy EN 847-1. Dodržujte maximální rychlost vyznačenou na pilovém kotouči. Zajistěte, aby byla rychlost vyznačena na pilovém kotouči přinejmenším rovná rychlosti vyznačené na pile. Používejte vždy pilové kotouče ve správné velikosti a svhodným upínacím otvorem. Pilové kotouče, jež se nehodí kmontážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly. Nepoužívejte kotouče větších ani menších průměrů, než je doporučeno. Nepoužívejte žádné rozpěrky, aby kotouč zapadl do hřídele. Před každým použitím zkontrolujte hroty pilového kotouče ohledně poškození nebo neobvyklého vzhledu. Hroty, které jsou poškozené nebo uvolněné, se mohou stát při používání létajícími objekty a zvýšit tak šanci na zranění osob. Popraskané nebo zdeformované pilové listy nesmí být používány! Nepoužívejte poškozené nebo deformované pilové listy. Vyřaďte pilový kotouč v případě poškození, deformace, zkřivení nebo prasknutí, oprava není povolena. Nepoužívejte pilové listy vyrobené z rychlořezné oceli Zajistěte, aby byl pilový kotouč správně namontován, před použitím bezpečně utáhněte matici hřídele (utahovací moment cca. 12 Nm). Upevňovací šroub a matice musí být utaženy pomocí příslušného šroubového klíče, atd. Nástavec klíče ani utahování pomocí úderů kladiva nejsou povoleny. Ujistěte se, že kotouč a příruby jsou čisté a zapuštěné strany nákružku jsou proti kotouči. Česky106 Čes Ujistěte se, že kotouč se otáčí ve správném směru. Před zahájením prací proveďte zkušební řez bez zapnutého motoru tak, abyste mohli zkontrolovat polohu kotouče, činnost ochranných krytů s ohledem na ostatní části zařízení a obrobek. Nikdy nenechávejte zařízení bez dozoru. Neaplikujte žádné mazivo na kotouč, když je v chodu. Nikdy neprovádějte čistící ani údržbové práce, když je zařízení stále v chodu a hlava není v klidové poloze. Nikdy se nepokoušejte zastavit zařízení v pohybu rychle zablo- kováním nástroje nebo jiných prostředků proti kotouči, tímto způsobem by mohlo neúmyslně dojít k vážným nehodám. Odpojte pilu od elektrické sítě nebo vyjměte akumulátor před výměnou kotouče nebo prováděním údržby. Věnujte pozornost balení a vybalování kotouče, snadno se můžete zranit ostrými hroty kotouče. Při manipulaci s pilovým kotoučem používejte držák kotouče nebo noste rukavice. Udržujte a skladujte kotouč v originálním obalu nebo jiném vhodném obalu, udržujte v suchu a pryč od chemických látek, které mohou kotouč poškodit.

DALŠÍ BEZPEČNOSTNÍ A PRACOVNÍ POKYNY

Vždy upněte obrobek bezpečně. Zajistěte stabilní polohu stroje (například upevněním na pracovní stůl).. Používejte chrániče sluchu. Nadměrný hluk může vést ke ztrátě sluchu. Při práci s elektrickým nářadím používejte vždy ochranné brýle. Doporučuje se používat rukavice pro manipulaci s kotouči a hrubým materiálem, stejně jako odolnou protiskluzovou obuv, která také chrání nohy před obrobky, které mohou spadnout z prostoru řezání. Vždy se ujistěte, že byla síťová zástrčka vyjmuta ze síťového zdroje, než provedete úpravy, mazání nebo při údržbě výrobku. Stroj zapínat do zásuvky pouze když je vypnutý. Nikdy nesahejte do oblasti v blízkosti kotouče, dokud se kotouč úplně nezastavil. Před použitím důkladně zkontrolujte nástroj ohledně jakéhokoliv poškození nebo únavy materiálu. Poškozené díly nechte opravit u odborníka. Bezpodmínečně používat ochranná zařízení přímočaré pily. Nepoužívejte zařízení, pokud ochranné kryty nejsou na svém místě a nefungují správně. Spodní ochranný kryt kotouče by se měl otevřít pouze tehdy, je-li kotouč spuštěn na obrobek, a musí se vždy pohybovat volně a automaticky se uzavírat.. Při provozu vždy upevněte a používejte držáky prodlužovací lišty pro podporu obrobku. Nikdy nemodikujte ani neupravujte pilu ani její funkci. Může být ohrožena vaše bezpečnost. Nepoužívejte pilové kotouče, které jsou prasklé, poškozené nebo deformované. Nepoužívejte pilové listy vyrobené z rychlořezné oceli Používejte pouze pilové kotouče, které jsou ostré. Vyměňte tupé kotouče za novou náhradu. Používejte vždy pilové kotouče ve správné velikosti a svhodným upínacím otvorem. Pilové kotouče, jež se nehodí kmontážním dílům pily, běží nekruhově a vedou ke ztrátě kontroly. Používejte pouze dřevoobráběcí kotouče specikované v tomto návodu, které splňují požadavky normy EN 847-1. Nepoužívejte jakékoli příruby, podložky ani matice k zajištění pilového kotouče, pouze ty, které byly dodány nebo uvedeny v návodu k obsluze. Vyberte pilový list vhodný k řezání vybraného materiálu Nikdy nepoužívejte výrobek na řezání materiálů jiných, než jsou uvedeny v odstavci zamýšleného použití v tomto návodu. Při řezání je důležité zabránit přehřátí kotouče a roztavení plastového obrobku. Dodržujte maximální počet otáček uvedený na pilovém listu. Používejte pouze pilový kotouč, který je označen rychlostí rovnající se nebo vyšší než je rychlost uvedená na nástroji. Vyměňte stolovou vložku, když je opotřebovaná nebo poškozená. Před zahájením prací proveďte zkušební řez bez zapnutého motoru tak, abyste mohli zkontrolovat polohu kotouče, činnost ochranných krytů s ohledem na ostatní části zařízení a obrobek. Při provádění pokosu, úkosu nebo složených pokosových řezů nastavte posuvnou tyč pro zajištění správné vzdálenosti od čepele. Při přepravě výrobku musí být vždy zajištěna zarážka konzoly. Udržujte čistotu a pravidelně zametejte piliny a odřezky. Neodstraňujte odřezky a jiné zbytky materiálu z řezného prostoru dokud pila běží a řezná hlava je v pohybu. Dlouhé obrobky vhodným způsobem podepřete.Pracovní plocha pily zahrnuje celý rozsah obrobku. Obsluha musí tuto oblast zabezpečit před náhodným kontaktem s jinými osobami nebo předměty, které mohou pohybovat obrobkem během provozu. Prach vznikající při práci bývá zdraví škodlivý, a proto by se neměly vdechovat. Používejte odsávání prachu a navíc se chraňte vhodnou ochrannou maskou. Usazený prach dobře odstraňte, např. odsátím Nevyměňujte LED ani laser za jiný typ. Veškeré opravy musí být prováděny pouze výrobcem nebo autorizovaným servisním technikem. Mohou ovlivnit ostatní elektrické přístroje na stejnémnapájecím okruhu. Připojte výrobek ke zdroji napájenís impedancí rovné 0,3 Ω pro minimalizaci napěťovéuktuace. Více informací vám poskytne váš dodavatelelektrické energie. SPECIÁLNÍ BEZPEČNOSTNÍ UPOZORNĚNÍ LASER Laserové záření použité v této pile je Třída II s maximem P≤1mW a λ: 650nm vlnových délek. Nedívejte se přímo pomocí optických přístrojů. Nedodržení pravidel může mít za následek vážné zranění osob. Nedívejte se do paprsku během provozu. Nezaměřujte laserový paprsek přímo do očí jiných lidí. Výsledkem by mohlo být vážné poranění očí. Nedávejte laser do takové polohy, která by mohla způsobit, že leckdo by hleděl do laserového paprsku úmyslně nebo neúmyslně. Nepoužívejte optické nástroje k hledění do laserového paprsku. Neprovozujte laser v blízkosti dětí ani nedovolte dětem laser obsluhovat. Nepokoušejte se opravit laserové zařízení sami. Nepokoušejte se vyměnit jakékoli části laserového zařízení sami. Veškeré opravy musí být prováděny pouze výrobcem nebo autorizo- vaným servisním technikem. Nezaměňujte zabudovaný laser za laserjiného typu. Česky107

Pokosová pila je určena pro řezání kompaktního a lepeného dřeva s nebo bez lepených dýh, plastů a materiálů podobných dřevu. Pokosová pila je určena k používání pouze dospělými osobami, které si přečetli tento návod k obsluze a pochopili rizika a nebezpečí. Pokosová pila je určena k upevnění na základně k vrchní části pevného pracovního stolu. V případě, že základna není bezpečně upevněna, celé zařízení se může při operacích řezání pohybovat, což zvyšuje možnost vážného zranění osob. Pokosová pila je určena k provádění zkosení a pokosu. Možnosti různých řezů jsou uvedeny v produktových specikacích v tomto návodu. Pokosová pila se má používat v suchých podmínkách, s výborným okolním osvětlením a dostatečným větráním. Pokosová pila je určena pro spotřebitelské používání a měla by se používat jen tak, jak je popsáno výše, a není určena pro jakýkoli jiný účel.

I když se pokosová pila používá tak, jak je předepsáno, je stále nemožné zcela vyloučit určité faktory zbytkového rizika. Mohou vzniknout následující nebezpečí a provozovatel by měl věnovat zvláštní pozornost, aby se zabránilo následujícímu:

• Riziko kontaktu s nekrytými částmi rotujícího pilového kotouče.

• Zpětný odraz obrobků nebo částí obrobků v důsledku nespráv- ného nastavení nebo manipulace.

• Katapultace vadných karbidových hrotů z pilového kotouče.

• Poškození dýchacích cest. POZNÁMKA: Noste masky na ochranu dýchacích cest obsahující ltry vhodné pro materiály, s nimiž se pracuje. Zajistěte vhodné větrání na pracovišti. Nejezte, nepijte a nekuřte v pracovní oblasti. Poškození sluchu, pokud se nepoužívá účinná ochrana sluchu. VAROVÁNI Prach z některých nátěrů, povlaků a materiálů může způsobit podráždění nebo alergické reakce dýchacího systému. Prach ze dřeva, jako jsou dub, buk, MDF a ostatní, je karcinogenní.S materiá- lem obsahujícím azbest se smí pracovat, resp. smí být zpracováván pouze kvalikovanými odbornými pracovníky. VAROVÁNI Zranění mohou být způsobena nebo zhoršena dlouhodobým používáním nástroje. Pokud používáte jakýkoli nástroj prodlouženou dobu, zajistěte, abyste si dělali pravidelné přestávky.

1. Rukojeť, izolační uchopovací

3. Páka bezpečnostního

8. Podložka pro nastavení řezu

13. Zastavovací knoík lineární

15. Páka uzavření úhlu zkosení

18. Prodlužovací lišta

19. Montážní otvory x4

21. Pokosová stupnice

22. Šroub k nastavení úhlu

23. Šroub k nastavení úhlu

26. Tlačítko zámku vřetena

27. Podložka pro nastavení

28. Knoík pro nastavení

• KPodložka pro nastavení řezu (Stranu A: No. 8)

Připojit pouze do jednofázové střídavé sítě o napětí uvedeném na štítku. Lze připojit i do zásuvky bez ochranného kontaktu neboť spotřebič je třídy II. Ve venkovním prostředí musí být zásuvky vybaveny proudovým chráničem (FI, RCD, PRCD). Je to vyžadováno instalačním předpisem pro toto el.zařízení. Dodržujte ho při používání tohoto nářadí, prosím. Stroj zapínat do zásuvky pouze když je vypnutý. Neustále dbát na to, aby byl kabel pro připojení k elektrické síti mimo dosah stroje. Kabel vést vždy směrem dozadu od stroje. Před každým použitím nabíječky překontrolujte přívodní kabel, prodlužovací kabel a zástrčku zda nejsou poškozeny a nebo zestárlé. Poškozené díly nechte opravit odborníkovi. Mohou ovlivnit ostatní elektrické přístroje na stejnémnapájecím okruhu. Připojte výrobek ke zdroji napájenís impedancí rovné 0,3 Ω pro minimalizaci napěťovéuktuace. Více informací vám poskytne váš dodavatelelektrické energie. ÚDRŽBA Neupravujte tuto pilu žádným způsobem ani nepoužívejte příslušenství, které není schváleno výrobcem. Může být ohrožena vaše bezpečnost a bezpečnost jiných osob. Nepoužívejte pilu, pokud nějaké přepínače, ochranné kryty nebo jiné funkce této pily nefungují tak, jak je zamýšleno. Vraťte do autorizovaného servisního střediska na profesionální opravu nebo nastavení. Nedělejte žádné úpravy, když je pilový kotouč v pohybu. Vždy se ujistěte, že byla síťová zástrčka vyjmuta ze síťového zdroje, než provedete úpravy, mazání nebo při údržbě výrobku. Před a po každém použití zkontrolujte pilu ohledně poškození nebo porušených dílů a udržujte ji v optimálním provozním stavu tím, že okamžitě vyměníte díly za náhradní díly schválené výrobcem. Kotouč je po použití velmi horký, používejte rukavice nebo nechte vychladnout před údržbou nebo čisticími procesy. Odstraňte nahromaděný prach pomocí kartáče nebo vysavače. Nepoužívejte stlačený vzduch. Pro zajištění bezpečnosti a spolehlivosti by měly být všechny opravy, včetně výměny kartáčů, prováděny v autorizovaném servisním středisku. Přístroj a ochranný kryt čistěte suchým hadříkem. Větrací štěrbiny nářadí udržujeme stále čisté. Čes Česky108 Čes V případě nutnosti výměny napájecího kabelu ji musí provést výrobce nebo jeho zástupce, aby nedošlo k ohrožení bezpečnosti. Používejte výhradně náhradní díly a příslušenství AEG. Díly, jejichž výměna nebyla popsána, nechávejte vyměnit vodborném servisu AEG. (Viz záruční list.) Při potřebě podrobného rozkresu konstrukce, oslovte informací o typu a čísle přímo servis a nebo výrobce, Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

CE-PROHLÁŠENÍ O SHODĚ

Prohlašujeme na naši výhradní odpovědnost, že produkt popsán v části „Technické údaje“ splňuje všechna příslušná ustanovení směrnic 2011/65/EU (RoHS) 2006/42/ES 2014/30/EU a byly použity následující harmonizované normy EN 62841-1:2015 EN 62841-3-9:2015+A11:2017 EN 55014-1:2017 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-11:2000 EN IEC 63000:2018 Winnenden, 2019-03-08 Alexander Krug / Managing Director Zplnomocněn k sestavování technických podkladů. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SYMBOLY POZOR! VAROVÁN! NEBEZPEČÍ! Před zahájením veškerých prací na stroji vytáhnout síťovou zástrčku ze zásuvky. VAROVÁNI-Aby se snížilo nebezpečí úrazu, musí si uživatel přečíst návod k použití! Při práci se strojem neustále nosit ochranné brýle. Používejte chrániče sluchu ! Používejte ochranné rukavice! Nikdy nedávejte ruce do prostoru pilového listu. Zařízení lze používat jen ve vnitřních prostorách, nepoužívat vdešti. ReplacethekertplateIcons Prachový žlab port připojení ReplacethekertplateIcons Řežte pouze dřevo. Nedívejte se do laserového louče. LASER

λ: 650nm; P≤1mW EN 60825-1:2014 Produkt odpovídá laserové třídě 2 podle EN 60825-1:2014. Pilový kotouč ø x díra ø Směr otáčení Zuby ostří 2,4 / 2,6 mm Šířka řezu

napětí Střídavý proud Elektrický přístroj s třídou ochrany II. Elektrický přístroj, u kterého ochrana před zásahem el. proudem závisí nejen na základní izolaci, ale i na tom, že budou použita také doplňková ochranná opatření, jakými jsou dvojitá izolace nebo zesílená izolace. Neexistuje žádné zařízení pro připojení ochranného vodiče. Elektrické přístroje se nesmí likvidovat společně s odpadem z domácností. Elektrické a elektronické přístroje je třeba sbírat odděleně a odevzdat je v recyklačním podniku na ekologickou likvidaci. Na místních úřadech nebo u vašeho specializovaného prodejce se informujte na recyklační podniky a sběrné dvory. Značka shody v Evropě Značka shody na Ukrajině Značka shody pro oblast Eurasie Česky109 Slov Slovensky TECHNICKÉ ÚDAJE Ťažná kapovacia píla * PS 216 L PS 254 L Výrobné číslo 4699 98 01 ... ... 000001-999999
