MANUAL DE UTILIZARE KS121 AEG

Date tehnice, Instrucţiuni de securitate, Condiţii de utilizare specifcate, Declaraţie de conformitate, Alimentare de la reţea, Intreţinere, Simboluri Va rugăm citiţi şi păstraţi aceste instrucţiuni Română

Putere nominală de ieşire 1200 W Viteza de mers în gol 5000 min

Tensiune 220-240V AC 50/60Hz Diametru lamă x diametru oriciu 190 x 30 mm Grosimea pânzei de ferăstrău 2,2 mm Dinți de lamă 24 Adâncime max de tăiere la 0° / 45° / 51,5° 62 / 47 / 43 mm Greutatea conform „EPTA procedure 01/2014” 3,7 kg Temperatură ambientală recomandată pentru funcţionare -18°C ... +50°C Informaţie privind zgomotul Valori măsurate determinate conform EN 62841. Nivelul de zgomot evaluat cu A al aparatului este tipic de: Nivelul presiunii sonore (Nesiguranţă K=3dB(A)) Nivelul sunetului (Nesiguranţă K=3dB(A)) Purtaţi căşti de protecţie 94,5 dB(A) 105,5 dB(A) Informaţii privind vibraţiile Valorile totale de oscilaţie (suma vectorială pe trei direcţideterminate conform normei EN 62841. Tăiere de lemn : Valoarea emisiei de oscilaţii a h,W Nesiguranţă K=3dB(A)) 1,5 m/s

AVERTISMENT Nivelul vibrației și emisiei de zgomot indicat în această șă informativă a fost măsurat în conformitate cu o metodă standard de testare specicată în EN 62841 și se poate utiliza pentru a com- para dispozitivele între ele. Acesta se poate utiliza și într-o evaluare preliminară a expunerii. Nivelul declarat al vibrației și emisiei sonore reprezintă principalele aplicații ale dispozitivului. Cu toate acestea, dacă dispozitivul este utilizat pentru aplicații diferite, cu accesorii diferite sau întreținute necorespunzător, emisia de vibrații și zgomote poate diferi. Acest lucru poate crește semnicativ nivelul expunerii pe întreaga perioadă de lucru. O estimare a nivelului de expunere la vibrații și zgomot ar trebui să țină cont și de momentele în care dispozitivul este oprit sau când funcționează, dar nu realizează de fapt nicio lucrare. Acest lucru poate reduce semnicativ nivelul expunerii pe întreaga perioadă de lucru. Identicați măsuri de siguranță suplimentare pentru a proteja operatorul de efectele vibrațiilor și/sau zgomotului, cum ar : întreținerea dispozitivului și a accesoriilor, menținerea caldă a mâinilor, organizarea modelelor de lucru. Purtaţi aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului. Română AVERTISMENT Citiți toate instrucțiunile de securitate, recomandările, reprezentările grace și datele pe care le primiți livrate împreună cu aparatul. În cazul în care nu veţi respecta următoarele instrucţiuni, se poate ajunge la electrocutare, incendii şi/sau răniri grave. Păstraţi toate indicaţiile de avertizare şi instrucţiunile în vederea utilizărilor viitoare.

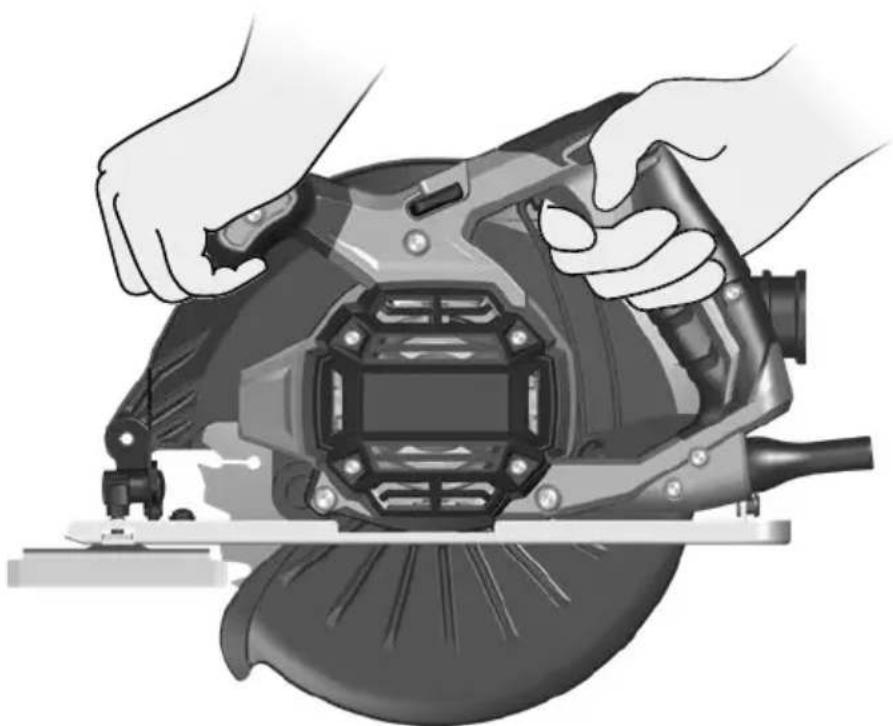

PERICOL: Ţineţi mâinile departe de zona de tăiere şi de pânza de ferăstrău. Cea de-a doua mână ţineţi-o pe mânerul suplimentar sau pe carcasa motorului. Dacă ţineţi ferăstrăul circular cu ambele mâini, pânza de ferăstrău nu le poate răni. b) Nu introduceţi mâna sub piesa de lucru. Apărătoarea nu vă poate proteja sub piesa de lucru. c) Adaptaţi adâncimea de tăiere la grosimea piesei de lu- cru. Sub piesa de lucru ar trebui să se vadă mai puţin de înălţimea întreagă a unui dinte. d) Nu ţineţi niciodată în mână sau pe picior piesa de lucru. Asiguraţi piesa de lucru pe o platformă stabilă . Este impor- tant ca piesa de lucru să e bine xată pentru a reduce la minimum pericolul de contact corporal, blocare a pânzei de ferăstrău sau de pierdere a controlului. e) Apucaţi scula electrică numai de mânerele izolate atunci când executaţi lucrări la care dispozitivul de lucru poate nimeri conductori electrici ascunşi sau propriul cablu de alimentare. Contactul cu un conductor sub tensiune pune sub tensiune şi componentele metalice ale sculei electrice şi duce la electrocutare. f) La tăierea longitudinală folosiţi întotdeauna un opritor sau un limitator paralel pentru margini. Acesta sporeşte precizia de tăiere şi diminuează posibilitatea blocării pânzei de ferăstrău. g) Folosiţi întotdeana pânze de ferăstrău de mărime corespunzătoare şi cu oriciu de prindere adecvat (de ex în formă de stea sau rotund). Pânzele de ferăstrău care nu se po- trivesc elementelor de montaj ale ferăstrăului, se vor roti excentric şi vor duce la pierderea controlului. h) Nu folosiţi niciodată şaibe suport sau şuruburi deterio- rate sau greşite pentru pânzele de ferăstrău. Şaibele suport şi şuruburile pentru pânzele de ferăstrău au fost special construite pentru ferăstrăul dv., în vederea atingerii unor performanţe şi a unei siguranţe optime în exploatare. Cauzele şi evitarea unui recul: - reculul este o reacţie bruscă provocată de o pânză de ferăstrău înţepenită, blocată sau aliniată greşit, care face ca un ferăstrău ne- controlat să se ridice şi să iasă afară din piesa de lucru deplasându- se în direcţia operatorului; -- dacă pânza de ferăstrău se agaţă sau se înţepeneşte în făgaşul de tăiere, ea se blochează iar puterea motorului aruncă maşina înapoi, în direcţia operatorului;Deutsch

- dacă pânza de ferăstrău se răsuceşte sau se aliniază greşit în tăietură, dinţii muchiei posterioare a pânze de ferărstrău se apot agăţa în suprafaţa piesei de lucru, ceea ce face ca pânza de ferăstrău să iasă afară din făgaşul de tăiere iar ferăstrăul să sară înapoi, în direcţia operatorului. Reculul este consecinţa utilizării greşite sau defectuoase a ferăstrăului. El poate împiedicat prin măsuri de prevedere adecvate, conform celor descrise în cele ce urmează. a) Apucaţi întotdeauna strâns ferăstrăul cu ambele mâini şi aduceţi-vă braţele într-o poziţie, în care să reziste forţelor de recul. Staţi întotdeauna lateral faţă de pânza de ferăstrău, nu aduceţi niciodată pânza de ferăstrău pe aceeaşi linie cu corpul dv. În caz de recul ferăstrăul circular poate sări înapoi, însă operatorul are posbilitatea de a stăpâni forţele de recul dacă au fost adoptate măsuri adecvate. b) Dacă pânza de ferăstrău se înţepeneşte sau dacă tăierea este întreruptă dintr-un anumit motiv, eliberaţi întrerupătorul pornit-oprit şi lăsaţi ferăstrăul nemişcat în materialul de prelucrat, până când pânza de ferăstrău se opreşte complet. Nu încercaţi niciodată să îndepărtaţi ferăstrăul dn material sau să-l trageţi înapoi, atât timp cât pânza de ferăstrău se mai mişcă sau cât mai există încă ris- cul producerii de recul.Găsiţi cauza înţepenirii pânzei de ferăstrău şi înlăturaţi-o prn măsuri adecvate. c) Atunci când dorţi să reporniţi ferăstrăul rămas în piesa de lucru, centraţi pânza de ferăstrău în făgaşul de tăiere şi vericaţi dacă dinţii acesteia nu sunt agăţaţi în piesa de lucru. Dacă pânza de ferăstrău este înţepenită, ea poate ieşi afară din piesa de lucru sau provoca un recul la repornirea ferăstrăului. d) Sprijiniţi plăcile mari pentru a diminua riscul unui recul provocat de o pânză de ferăstrău înţepenită.Plăcile mari se pot îndoi sub propria lor greutate. Plăcile trebuie sprijinite pe am- bele laturi, atât în apropierea făgaşului de tăiere cât şi la margine. e) Nu folosiţi pânze de ferăstrău tocite sau deteriorate. Pânzele de ferăstrău cu dinţii tociţi sau aliniaţi greşit produc, din cauza făgaşului de tăiere prea îngust, o frecare crescută, înţepenirea pânzei de ferăstrău şi recul. f) Înainte de tăiere xaţi prin strângere dispozitivele de reglare a adâncimii şi unghiului de tăiere. Dacă în timpul tăieriii reglajele se modică, pânza de ferăstrău se poate înţepeni şi provoca apariţia reculului. g) Fiţi foarte precauţi atunci când executaţi o tăiere cu penetrare directă în material într—un sector ascuns, de ex. într-un perete. Pânza de ferăstrău care pătrunde în perete se poate bloca în obiecte ascunse şi provoca recul. Funcţia capacului de protecţie inferior a) Înante de ecare întrebuinţare, vericaţi dacă apărătoarea inferioară nu se poate mişca liber şi dacă nu se închide instantaneu. Nu xaţi şi nu legaţi niciodată apărătoarea inferioară în poziţie deschisă. Dacă ferăstrăul cade accidental pe jos, apărătoarea inferioară se poate îndoi. Deschideţi apărătoarea inferioară cu maneta de retragere şi asiguraţi-vă că se poate mişca liber şi că în toate unghiurile şi adâncimile de tăiere nu atinge nici pânza de ferăstrău şi nici celelalte componente. b) Vericaţi funcţionarea arcului apărătoarei inferioare. Înainte de întrebuinţare întreţineţi maşina în caz că apărătoarea inferioară şi arcul nu lucrează impecabil. Componentele deterioate, depunerile vâscoase sau aglomerările de aşchii duc la acţiunea lentă a apărătoarei inferioare. c) Deschideţi manual apărătoarea inferioară numai în cazul operaţiilor speciale de tăiere ca „tăieri cu pene- trare directă în material şi tăieri unghiulare“. Deschideţi apărătoarea inferioară cu maneta de retragere şi eliberaţi-o, de îndată ce pânza de ferăstrău a pătruns în piesa de lucru. La toate celelalte lucrări de tăiere apărătoarea inferioară trebuie să funţoneze automat. d) Nu puneţi ferăstrăul pe bancul de lucru sau pe podea, fără ca apă rătoarea inferioară să acopere pânza de ferăstrău. O pânză de ferăstrău neprotejată, care se mai învârte din inerţie, mişcă ferăstrăul în sens contrar direcţiei de tăiere şi taie tot ce îi stă în cale. Respectaţi timpul de oprire al ferăstrăului. Instrucţiuni suplimentare de siguranţă şi de lucru Purtaţi aparatoare de urechi. Expunerea la zgomot poate duce la pierderea auzului. Folosiţi echipament de protecţie . Purtaţi întotdeauna ochelari de protecţie când lucraţi cu maşina . Se recomandă utilizarea hainelor de protecţie ca de ex. Măşti contra prafului, mănuşi de protecţie, încalţăminte stabilă nealunecoasă, cască şi apărătoare de urechi. Praful care apare când se lucrează cu această sculă poate dăunător sănătăţii şi prin urmare nu trebuie să atingă corpul. Utilizaţi un sistem de absorbţie a prafului şi purtaţi o mască de protecţie împotriva prafului. Îndepărtaţi cu grijă praful depozitat , de ex. cu un aspirator. Nu utilizaţi lamele care nu corespund datelor oferite în prezentele Instrucţiuni de utilizare. Folosiţi pânza de ferăstrău potrivită pentru materialul care urmează a tăiat. Folosiți doar pânze pentru prelucrarea lemnului specicate în acest manual, care aplică standardul EN 847-1. Numărul de rotaţii admis pentru elementele de montat în aparat, trebuie să e la fel de mare ca numărul de rotaţii înscris pe acesta. Nu xaţi comutatorul pornire / oprire în poziţia „pornit“ când se utilizează ferăstrăul de mână. Montarea unor discuri abrazive este interzisă!

Prin utilizarea unei viteze de avans adecvate evitaţi supraîncălzirea dinţilor pânzei de ferăstrău.

CONDIŢII DE UTILIZARE SPECIFICATE

Acest ferăstrau circular electronic poate tăia lungimi şi unghiuri în lemn.

ALIMENTARE DE LA REŢEA

Conectaţi numai la priza de curent alternativ monofazat şi numai la tensiunea specicată pe placuţa indicatoare. Se permite conectarea şi la prize fără impamantare dacă modelul se conformează clasei II de securitate. Aparatele utilizate în multe locaţii diferite inclusiv în aer liber trebuie conectate printr-un disjunctor (FI, RCD, PRCD) care previne comutarea. Întotdeauna scoateţi stecarul din priza înainte de a efectua intervenţii la maşină.Deutsch

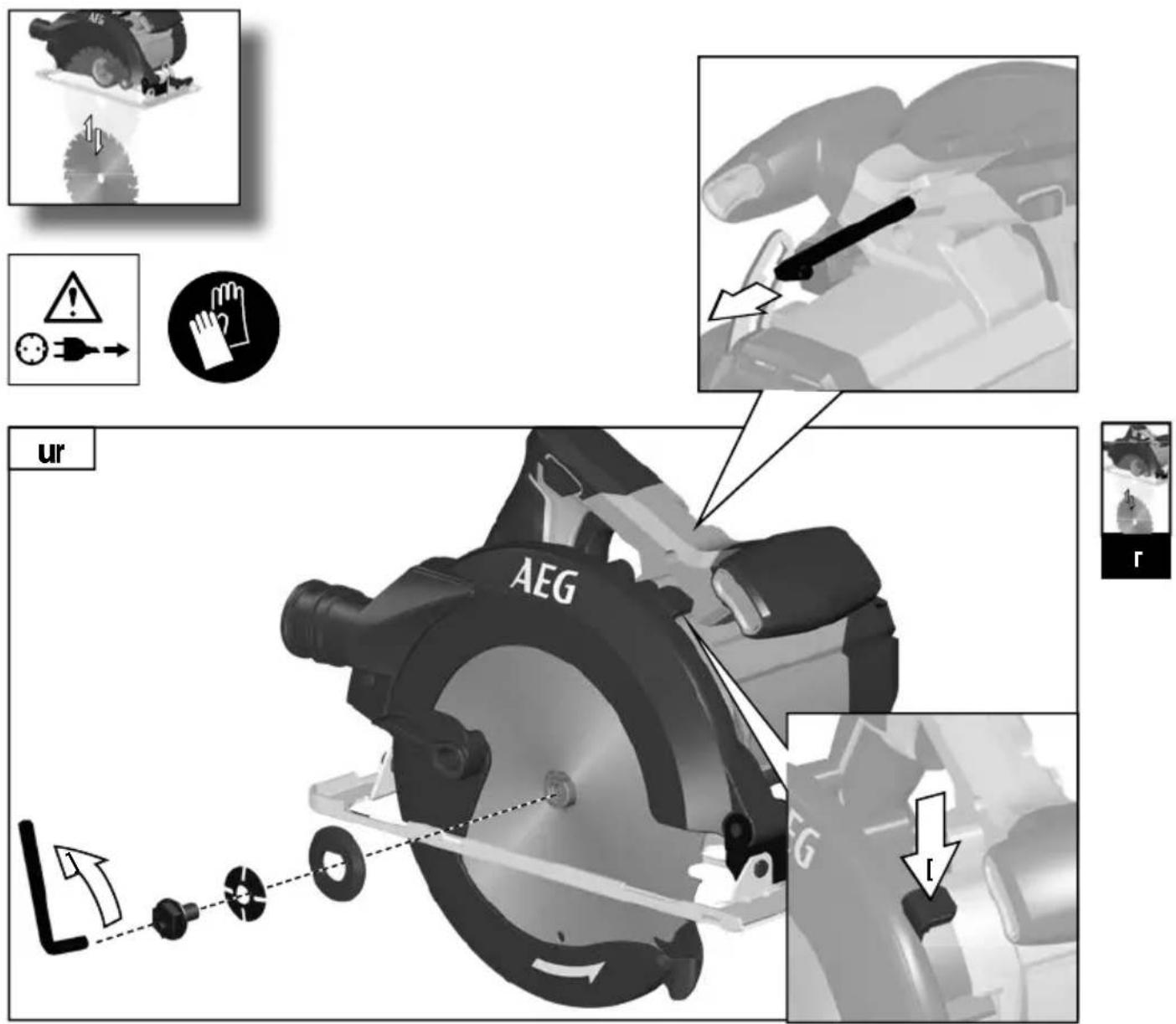

Pastraţi cablul de alimentare la o distanţă de aria de lucru a maşinii. Întotdeauna ţineţi cablul în spatele dvs. Înainte de utilizare, vericaţi maşina, cablul şi stecarul pentru orice defecţiuni sau uzură a materialului. Reparaţiile vor efectuate numai de către agenţii de service autorizaţi. INTREŢINERE Întotdeauna scoateţi stecarul din priza înainte de a efectua intervenţii la maşină. Dacă este necesară înlocuirea cablului, acest lucru trebuie efectuat de către producător sau de către reprezentantul acestuia, pentru a evita periclitarea siguranței. Asiguraţi-vă că deconectaţi unealta de la sursa de alimentare înainte de ataşarea sau înlăturarea lamei ferăstrăului. Curăţaţi aparatul şi dispozitivul de protecţie cu o lavetă uscată. Unii agenţi de curăţat deteriorează materialul plastic şi alte componente izolate. Păstraţi aparatul curat, uscat şi ştergeţi-l de uleiul şi vaselina care s-au scurs. Vericaţi funcţionarea carcaselor de protecţie. Întreţinerea şi curăţarea efectuate în mod regulat, asigură o durată de exploatare lungă şi o manipulare în condiţii de siguranţă. Fantele de aerisire ale maşinii trebuie să e menţinute libere tot timpul Îndepărtaţi regulat praful. Pentru evitarea pericolului de incendiu, îndepărtaţi rumeguşul acumulat în interiorul ferăstrăului. Utilizaţi numai accesorii şi piese de schimb AEG. Dacă unele din componente care nu au fost descrise trebuie înlocuite , vă rugăm contactaţi unul din agenţii de service AEG (vezi lista noastră pentru service / garanţie) Dacă este necesară, se poate comanda o imagine descompusă a sculei. Vă rugăm menţionaţi numărul art. Precum şi tipul maşinii tipărit pe etichetă şi comandaţi desenul la agenţii de service locali sau direct la Techtronic Industries GmbH, Max-Eyth-Straße10, 71364Winnenden, Germany.

DECLARAŢIE DE CONFORMITATE

Declarăm pe propria răspundere că produsul descris în capitolul „Date tehnice” îndeplineşte toate cerinţele relevante ale direc- tivelor 2011/65/UE (RoHS), 2006/42/CE, 2014/30/UE şi au fost utilizate următoarele standarde armonizate EN 62841-1:2015 EN 62841-2-5:2014 EN 55014-1:2017+A11:2020 EN 55014-2:2015 EN 61000-3-2:2014 EN 61000-3-3:2013 EN IEC 63000:2018 Winnenden, 2020-11-12 Alexander Krug / Managing Director Împuternicit să elaboreze documentaţia tehnică. Techtronic Industries GmbH Max-Eyth-Straße 10, 71364 Winnenden, Germany SIMBOLURI PERICOL! AVERTIZARE! ATENŢIE! Va rugăm citiţi cu atenţie instrucţiunile înainte de pornirea maşinii Purtaţi întotdeauna ochelari de protecţie când utilizaţi maşina. Purtaţi mănuşi de protecţie! A nu se aplica forţa. Purtaţi aparatoare de urechi. Purtaţi o mască de protecţie corespunzătoare împotriva prafului. Accesoriu - Nu este inclus în echipamentul standard , disponibil ca accesoriu Întotdeauna scoateţi stecarul din priza înainte de a efectua intervenţii la maşină. Aruncarea aparatelor electrice la gunoiul menajer este interzisă. Echipamentele electrice şi electronice trebuie colectate separat şi predate la un centru de reciclare şi eliminare a deşeurilor, pentru a eliminate ecologic. Interesaţi-vă la autorităţile locale sau la comerciantul dvs. de specialitate unde se aă centre de reciclare şi puncte de colectare. Sculă electrică cu clasa de protecţie II. Sculă electrică la care protecţia împotriva unei electrocutări nu depinde doar de izolaţia de bază, ci şi de aplicarea de măsuri suplimentare de protecţie, cum ar o izolaţie dublă sau o izolaţie mai puternică. Direcția de rotație

Viteza de mers în gol

Tensiune Curent alternativ Marcă de conformitate europeană Marcă de conformitate britanică Marcă de conformitate ucraineană Marcă de conformitate eurasiaticăDeutsch
