BP 5 Home - Pompă de apă Kärcher - Manual de utilizare gratuit

Tip produs	Pompă de apă menajeră
Marcă	Kärcher
Model	BP 5 Home
Greutate	14,7 kg
Alimentare electrică	230 V / 50 Hz
Putere nominală	1100 W
Debit max.	4500 l/h
Înălțime de aspirație max.	8 m
Presiune max. a pompei	5,0 bar (0,5 MPa)
Presiune de serviciu	1,9 - 3,0 bar
Presiune de preumflare a rezervorului	1,8 - 2,0 bar
Fluide permise	Apă limpede, apă de puț, apă de ploaie, apă de piscină (cu aditivi dozați)
Utilizare	Interior exclusiv, uz menajer
Protecție termică	Da (oprire automată la suprasolicitare termică)
Accesorii opționale	Prefiltru, siguranță funcționare uscată, furtun de aspirație rezistent la vid, furtun de compensare a presiunii
Întreținere	Verificați presiunea aerului din rezervor la fiecare 6 luni; goliți înainte de depozitare pe timp de îngheț
Garanție	Conform condițiilor vânzătorului; reparație gratuită pentru defecte de material sau fabricație

Întrebări frecvente - BP 5 Home Kärcher

Cum se instalează pompa Kärcher BP 5 Home?

Așezați pompa pe o suprafață plană și stabilă. Racordați un furtun de aspirație rezistent la depresiune cu clapetă de reținere pe partea de aspirație și un furtun de presiune pe partea de refulare. Înșurubați adaptorul de racordare G1 pe racorduri. Umpleți cu apă prin gâtul de umplere până la revărsare, apoi închideți. Conectați alimentarea; pompa pornește automat.

Cum se amorsează pompa pentru prima dată?

Înainte de punerea în funcțiune, verificați presiunea aerului din rezervorul de acumulare (2,0 bar fără presiune). Deschideți gâtul de umplere, turnați apă până la revărsare, apoi înșurubați ferm capacul. Deschideți robinetele de închidere pe partea de presiune. Conectați pompa: aceasta aspiră și refulă apa. Așteptați până când se atinge presiunea de tăiere, apoi presostatul oprește motorul.

Care trebuie să fie presiunea aerului din rezervor?

Presiunea de preumflare a rezervorului de acumulare trebuie să fie între 1,8 și 2,0 bar. Verificați-o la fiecare șase luni cu o pompă de aer obișnuită, pompa oprită și fără presiune (deconectați și deschideți un robinet). Dacă este necesar, reglați la 2,0 bar.

Ce să fac dacă pompa funcționează dar nu livrează apă?

Verificați mai întâi dacă nu există aer în pompă: repetați amorsarea umplând cu apă. Asigurați-vă că partea de presiune nu este obstrucționată (deschideți robinetele). Controlați nivelul apei în sursă: pompa nu trebuie să funcționeze niciodată uscată. Dacă problema persistă, verificați clapeta de reținere și filtrele.

Pompa se oprește și pornește neîncetat, de ce?

Aceasta se datorează de obicei unei pierderi de presiune în sistem. Verificați etanșeitatea tuturor racordurilor (garnituri, furtunuri). Presiunea aerului din rezervor poate fi prea scăzută (reglați la 2,0 bar). Clapeta de reținere poate fi, de asemenea, defectă. În cele din urmă, membrana rezervorului poate fi perforată; faceți-o schimbată de un profesionist.

Cum se întreține pompa regulat?

La fiecare șase luni, verificați și reglați presiunea aerului din rezervor. Curățați filtrul de aspirație dacă este prezent. Înainte de depozitare prelungită sau la risc de îngheț, goliți complet pompa deschizând dopul de golire. Pentru transportul apei cu aditivi, clătiți cu apă limpede după fiecare utilizare.

Ce fluide pot folosi cu pompa BP 5 Home?

Pompa este concepută pentru apă limpede: apă de la rețea, apă de puț, apă de izvor, apă de ploaie, apă de piscină (cu aditivi dozați conform prescripțiilor). Nu este potrivită pentru apele cu nisip sau particule abrazive. Utilizați un prefiltru opțional pentru a proteja pompa.

Pot folosi pompa în exterior?

Nu, Kärcher BP 5 Home este destinată exclusiv utilizării în interior. Trebuie instalată la adăpost de intemperii și îngheț. În exterior, ar putea fi deteriorată de umiditate și temperaturi negative. Plasați-o într-o încăpere tehnică sau un garaj uscat.

Cum se protejează pompa împotriva înghețului?

Înainte de iarnă sau la depozitare, goliți complet pompa deschizând dopul de golire (sub aparat) și scoțând apa din rezervor. Păstrați-o într-o încăpere fără îngheț. Dacă pompa rămâne instalată, izolați conductele și utilizați un furtun rezistent la îngheț.

Ce accesorii sunt recomandate pentru pompă?

Kärcher oferă câteva accesorii: prefiltru de pompă (ref. 6.997-343.0) pentru protecție împotriva impurităților, siguranță împotriva funcționării uscate (ref. 6.997-355.0) pentru a evita supraîncălzirea, garnitură de aspirație cu clapetă de reținere (ref. 6.997-350.0) pentru a facilita instalarea și furtun de compensare a presiunii (ref. 6.997-417.0) pentru a reduce vibrațiile.

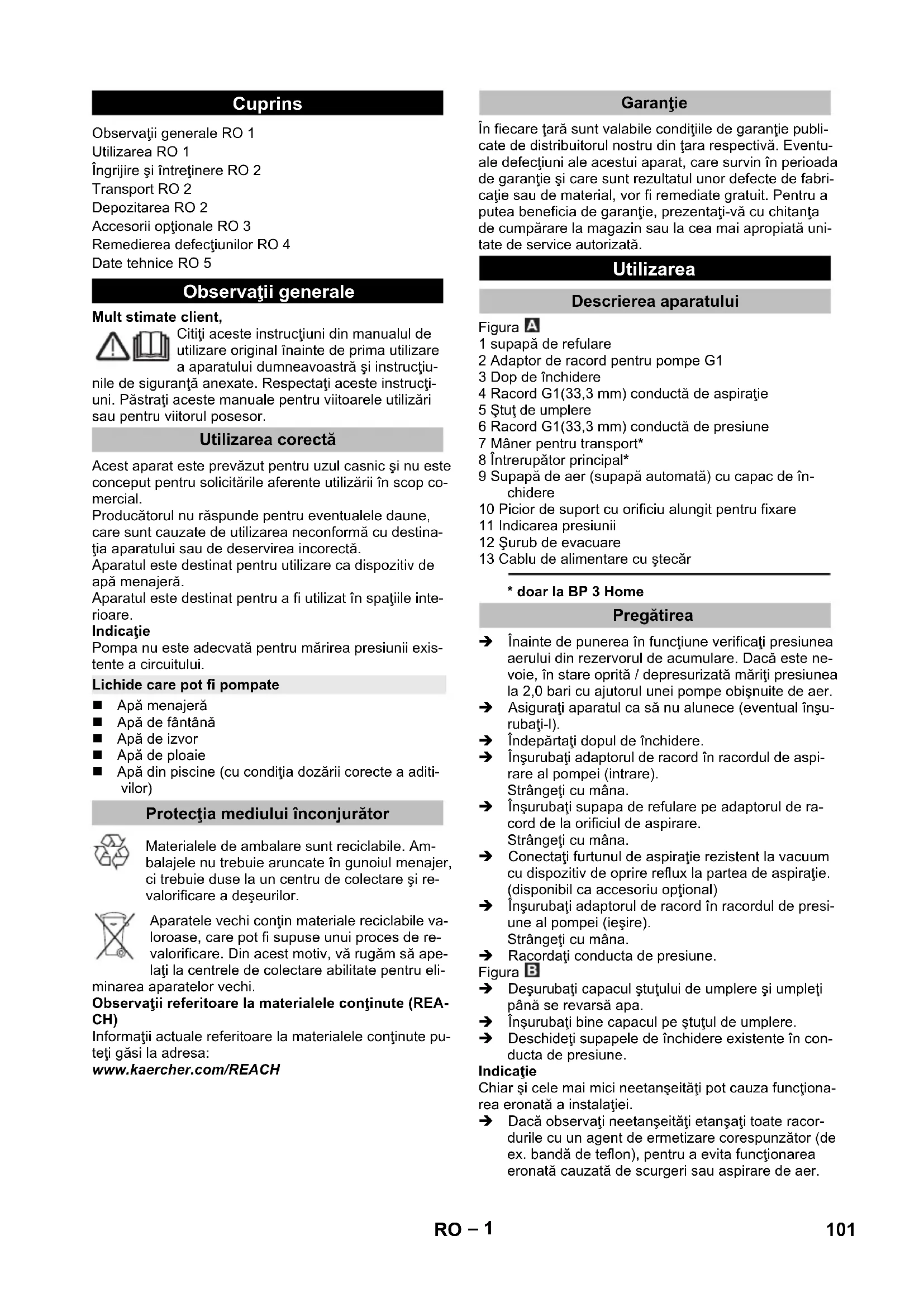

MANUAL DE UTILIZARE BP 5 Home Kärcher

Citiți aceste instrucțiuni din manualul de utilizare original înainte de prima utilizare a aparatului dumneavoastră și instrucțiunile de siguranță anexate. Respectați aceste instrucțiuni. Păstrați aceste manuale pentru utilizările viitoare sau pentru viitorul posesor.

Citiți aceste instrucțiuni din manualul de utilizare original înainte de prima utilizare a aparatului dumneavoastră și instrucțiunile de siguranță anexate. Respectați aceste instrucțiuni. Păstrați aceste manuale pentru utilizările viitoare sau pentru viitorul posesor.

Utilizarea corectă

Acest aparat este prevăzut pentru uz casnic și nu este conceput pentru solicitările aferente utilizării în scop comercial.

Producătorul nu răspunde pentru eventualele daune care sunt cauzate de utilizarea neconformă cu destinația aparatului sau de deservirea incorectă.

Aparatul este destinat pentru utilizarea ca dispozitiv de apă menajeră.

Aparatul este destinat pentru a fi utilizat în spațiile interioare.

Indicație

Pompa nu este adecvată pentru mărirea presiunii existente a circuitului.

Lichide care pot fi pompate

Apă menajeră, apă de fântână, apă de izvor, apă de ploaie, apă din piscine (cu condiția dozării corecte a aditivilor)

Protecția mediului înconjurător

Materialele de ambalare sunt reciclabile. Ambalajele nu trebuie aruncate în gunoiul menajer, ci trebuie duse la un centru de colectare și revalorificare a deșeurilor.

Aparatele vechi conțin materiale reciclabile valoroase, care pot fi supuse unui proces de revalorificare. Din acest motiv, vă rugăm să apelați la centrele de colectare abilitate pentru eliminarea aparatelor vechi.

Observații referitoare la materialele conținute (REACH)

Informații actuale referitoare la materialele conținute puteți găsi la adresa:

În fiecare țară sunt valabile condițiile de garanție publicate de distribuitorul nostru din țara respectivă. Eventualele defecțiuni ale acestui aparat, care survin în perioada de garanție și care sunt rezultatul unor defecte de fabricație sau de material, vor fi remediate gratuit. Pentru a putea beneficia de garanție, prezentați-vă cu chitanța de cumpărare la magazin sau la cea mai apropiată unitate de service autorizată.

Utilizarea

Descrierea aparatului

Figura A

1 supapă de refulare 2 Adaptor de racord pentru pompe G1 3 Dop de închidere 4 Racord G1 (33,3 mm) conducta de aspirație 5 Ștuț de umplere 6 Racord G1 (33,3 mm) conducta de presiune 7 Mâner pentru transport 8 Întrerupător principal 9 Supapă de aer (supapă automată) cu capac de închidere 10 Picior de suport cu orificiu alungit pentru fixare 11 Indicarea presiunii 12 Șurub de evacuare 13 Cablu de alimentare cu ștecher

• doar la BP 3 Home

Pregătirea

→ Înainte de punerea în funcțiune verificați presiunea aerului din rezervorul de acumulare. Dacă este nevoie, în stare oprită / depresurizată măriți presiunea la 2,0 bari cu ajutorul unei pompe obișnuite de aer. Asigurați aparatul ca să nu alunece (eventual înșurubați-l). Îndepărtați dopul de închidere. → Înșurubați adaptorul de racord în racordul de aspirare al pompei (intrare). Strângeți cu mâna. → Înșurubați supapa de refulare pe adaptorul de racord de la orificiul de aspirare. Strângeți cu mâna. → Conectați furtunul de aspirație rezistent la vacuum cu dispozitiv de oprire reflux la partea de aspirație. (disponibil ca accesoriu opțional) → Înșurubați adaptorul de racord în racordul de presiune al pompei (ieșire). Strângeți cu mâna. → Racordați conducta de presiune.

Figura B

→ Deșurubați capacul și ștuțul de umplere și umpleți până se revarsă apa. → Înșurubați bine capacul pe ștuțul de umplere. → Deschideți supapele de închidere existente în conducta de presiune.

Indicație

Chiar și cele mai mici neetanșeități pot cauza funcționarea eronată a instalației.

Dacă observați neetanșeități, etanșați toate racordurile cu un agent de etanșare corespunzător (de ex. bandă de teflon), pentru a evita funcționarea eronată cauzată de scurgeri sau aspirare de aer.

Montare fixă

În cazul montării fixe, pompa poate fi înșurubată fix pe o suprafață corespunzătoare.

Fixați picioarele de suport cu șuruburi corespunzătoare pe o suprafață plană.

În plus, în cazul montării fixe, vă recomandăm să montați pe partea de presiune o componentă flexibilă, de ex. un furtun flexibil de compensare a presiunii. Acesta prezintă următoarele avantaje:

mai multă flexibilitate la amplasare și montare. - Reducerea emisiunii de zgomot, deoarece vibrațiile nu se transmit la conducte. În cazul unor scurgeri, pompa nu pornește atât de des.

Indicație

Pentru simplificarea golirii și decomprimării ulterioare a sistemului, se recomandă montarea unui robinet de închidere între pompă și conducta de presiune (nu este inclus în livrare).

În cazul unei goliri a pompei, se poate împiedica scurgerea apei din conducta de presiune prin închiderea robinetului.

Funcționarea

BP 3 Home:

→ Introduceți ștecherul în priză. → Porniți aparatul de la întrerupător.

BP 5 Home:

→ Introduceți ștecherul în priză.

Indicație

Pompa pornește imediat. Așteptați până când pompa aspiră și transportă regulat, apoi închideți supapele de închidere din conducta de presiune. După atingerea presiunii de oprire, întrerupătorul de presiune oprește motorul. Rezervorul de acumulare este plin, uzina de apă menajeră este gata de funcționare.

Dacă nu se alimentează apă, nu se atinge presiunea de oprire și comutatorul de presiune nu poate să oprească aparatul. Astfel, apa se încălzește în capul pompei.

Pentru evitarea deteriorării pompei prin supraîncălzire, termocomutatorul întrerupe alimentarea cu energie electrică a pompei, dacă aceasta se încălzește prea tare. După răcire, alimentarea cu energie electrică va fi din nou restabilită.

Indicație

Timpul de răcire, înainte de repornirea motorului, poate însumează până la 150 min.

Pentru evitarea lipsei de apă, vă recomandăm utilizarea unei siguranțe pentru funcționare pe uscat (vezi accesorii).

ATENȚIE

Sistemul se află sub presiune!

(Presiune, vezi capitolul cu datele tehnice)

Încheierea utilizării

BP 3 Home:

→ Opriți aparatul de la întrerupător. → Scoateți ștecherul din priză.

BP 5 Home:

→ Scoateți ștecherul din priză.

Îngrijire și întreținere

PERICOL

Înainte de orice lucrări de îngrijire și întreținere, decuplați aparatul și scoateți ștecherul cablului de alimentare din priză.

Îngrijirea

Pentru depresurizare, deschideți supapele de închidere conectate, apoi închideți-le din nou. Sistemul nu se află sub presiune.

→ În cazul pompării apei cu adaosuri, clătiți pompa cu apă curată după fiecare utilizare.

Întreținere

→ Verificați semestrial presiunea aerului din rezervorul de acumulare. Dacă este nevoie, încărcați la 2,0 bar în stare oprită/depresurizată (deconectat aparatul, deschideți robinetul de apă).

Figura C

Supapa de aer se găsește sub capac. Deșurubați capacul în sens contrar acelor de ceas.

Transport

△PRECAUȚIE

Pentru a evita accidentele și vătămările corporale în timpul transportului, țineți cont de greutatea aparatului (vezi datele tehnice).

Pentru a evita accidentele și vătămările corporale la alegerea locului de depozitare, țineți cont de greutatea aparatului (vezi datele tehnice).

Depozitarea aparatului

→ Înainte de depozitare, goliți aparatul complet. Depozitați aparatul într-un loc ferit de îngheț.

Accesorii opționale

Illustratile accesorilor speciale prezentate mai jos se găsesc pe paging 4 din aesct manual.
6.997-343.0 Filtru	pompă, mic (cu un de-bit până la 4000 l/h)	Prefiltru pompă pentru toate pompele uzuale fãră filtru integrat. Pentru proteția pompéi de murdări grosiere Sau nisip. Filtrul fin este la-vabil. Pentru pompéle cu racord G1 (33,3 mm).
6.997-344.0 Prefiltru	pompă, mare (cu un debit până la 6000 l/h)	Prefiltru pompă pentru toate pompèle uzuale fãră filtru integrat. Pentru proteția pompéi de murdări grosiere Sau nisip. Filtrul fin este la-vabil. Pentru pompéle cu racord G1 (33,3 mm).
6.997-350.0 Garnitură	de aspirare 3,5 m, 3/4"	Furtun spiralat gata de racordare, rezistent la vacuum cu filtru de aspirare și armătură de reținere. Poate fi適用at și ca prelimungitor al fur-tunului de aspirare. Pentru pompéle cu racord G1 (33,3 mm).
6.997-349.0 Garnitură	de aspirare 7,0 m, 3/4"
6.997-348.0 Furtun	de aspiratețe 3,5 m, 3/4"	Furtun spiralat gata de racordare, rezistent la vacuum pentru racord direct la pompè. Se poateutiliza ca prelimungire a garniturii de aspirare sau cu filtrre de aspirare. Pentru pompè cu filet de racord G1 (33,3 mm).
6.997-359.0 Piesă	de racord pompă G1 (33,3mm) incl. supapă de reținere	Racordul furtunurilor la pompă trebuie SSE rézistent la vacuum. Pentru pompè cu fillet de racord G1 (33,3 mm) SSE prêntu furtunuri de 3/4" SSE 1", incl. piuliță olandeză, clemă de furtun, garnitură plată SSE su-papă de refulare. ATENTIE → Nu montați supapa de refulare din set!
6.997-347.0 Furtun	spiralat rezistent la vacuum la metraj, 25 m, 3/4"	Furtun spiralat rezistent la vacuum. Furtun la metru prôutau fi tăiat la lungimi individuale de furtun. In combinatie cu piesele de racord SSE filtrele de aspirare Kârcher, se poatefolosi SSE ca garnitură de aspirare individualà.
6.997-346.0 Furtun	spiralat rezistent la vacuum la metraj, 25 m, 1"
6.997-345.0 Filtru	de aspirare Basic 3/4" (19mm)	Pentru racordare la furtunul de aspirare la metraj. Armătură de reținere impiedică curgerea înapoi a apei transporte SSE prescurtează astfel timpul de reaspirare. Cu clemă de furtun inclusă.
6.997-342.0 Filtru	de aspirare cu garnitu-ră de reținere, Basic, 1"
6.997-341.0 Filtru	de aspirare cu armătură ră de reținere, Premium	Pentru racordare la furtunul de aspirare la metraj. Datorità armăturii de reținere apa pompataù nu va mai curge înapoi, iar timpul de reaspirare se reduce astfel considerabil. Constructe robustă din metal Şi plastic. Potrivță pentru furtunuri de 3/4" (19mm) SSE de 1" (25,4mm). Incl. clemă de furtun.
6.997-360.0 Furtun	de aspiratețe pentru conducute de 0,5 m, 3/4"	Furtun rezistent la vacuum pentru reducerea zgomotului la instalataù lixe. Furtun de 1"(25,4mm) cu fillet de racord G1(33,3mm) pe ambele laturi. Atentțe: Furtunul de aspiratețe nu poate fi utilizat ca un furtun de pre-siune.
6.997-340.0	Set de racordare Premium	Pentru racordul furtunurilor de apă de 3/4" (19 mm) la pompé cu fillet de racord G1" (33,3 mm). Pentru undebit mărit.
6.997-417.0 Furtun	de compensatțe pre-siune 3/4" (19mm), 1m	Furtun de racord pentru compensarea presiunii ùn instalataù de apă menajeră. Pentru racordarea pompéi la sistemas de conductă fixe. Apoi volumul intern de rezervă din furtun impiedică opireaș si porni-rea freventă a pompéi. Filet de racord G1 (33,3 mm).
6.997-355.0 Dispocitiv	de siguranta a ni-velului apei	Dacă prin pompă nu trece apă, dispositivul de siguranta va proteja pompá de defeçjuni prin opirea automată a acesteia. Cu fillet de ra-cord G1" (33,3mm).
6.997-546.0 Dispocitiv	de siguranta a ni-velului apei Tip E (CEE7/5) Tip pe târi BE,CZ, ES, FR, PL SK

Remedierea defecțiunilor

ΔPERICOL Pentru a evita pericolele, reparatiileși montarea pieselor de schimb se vor efectua doar de câtre serviciul clienti au- torizat. Înaintea tuturor lucrărilor la aparat, oprîți aparatulși scoateși stecherul din priză.
Defectiuni Cauza Remedierea
Pompa nu functionea-ză sai nu pompează	Aer în pompă vezi capitolul "Pregătire"
	Aerul nu poate iesi de pe partea de refu-lare.	Deschideți locul de extragere de pe partea de refu-lare
	Nu există apă. Verificatori rezervorul de apă.
Pompa nu pornește tau se oprește bruscin timul folosirii	Alimentarea cu energia electrică a fost intreruptă	Verificatori siguranteleși legăturile electrice
	Comutatorul de proteție termica din mo-tor a ocrit pompă din cauza supraîncălziriimotorului.	Scoateți stecherul din priză, lasați pompă să se ră-cească, curăței zona de aspirare, nu permittedeni-functionarea pompiei fără lichid Indicație Timpul de răcire,Înainte de repornirea motorului, poateÎnsuma până la 150 min.
Pompa se opreșteși pornește automat.	Siguranta pentru proteția impotriva su-prăîncălzirii a ocrit pompă pentru a o pro-teja de supraîncălzireși a pornit-o din nou după răcirea acosteia.	Pentru a evita repetarea problemei verificatori siste-mulÎn privința scurgerilorși etanța-l.
După decuplare, mo- torul repornește imedi-at.	Se pierde presiune din system Verificatori ra	cordurile, incl. garniturileÎn privința scurgerilor de apă. Chiarși cele mai mici neetanșeităși pot influența functionarea aparatului.
	Presiunea din rezervorul de acumulare este prea mică	Încărcăți rezervorul de acumulare la 2,0 bar. Vezi capitulul "Întreținere"
	Ventilul de refulare nu Închide corect Verificati	ficiți ventilul de refulare de pe partea de aspi-rare.
	Membrana din cazanul de aburi este defeță	Înlocuiți membrana
Debitul de pompare scade sau este prea mic	Filtrul de aspirare Sau supapa de refulare (accessorii) sunt murdare	Curăței filtrul de aspirare, respectiv supapa de re-fulare (accessorii)

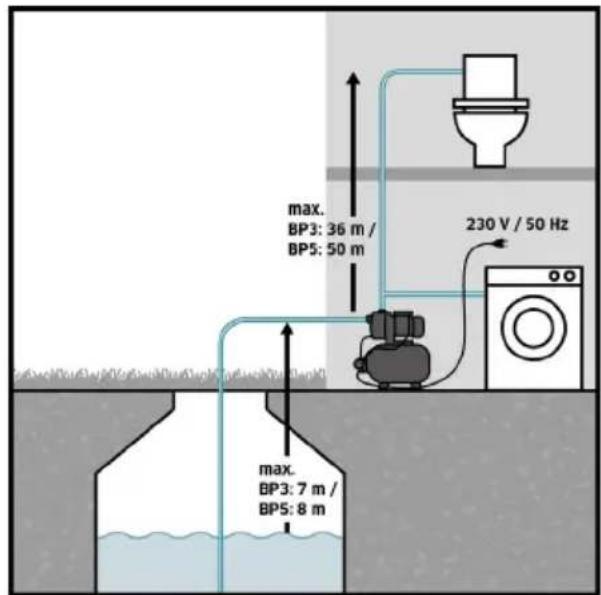

	Debitul de pompare al pompiei depinde deÎnăltțimea de pompareși de echipamentul periferic racordat	RespectațiÎnăltțimea de pompare max., vezi Date tehnice,În cază este necessar alegeți un furtun de alt diamétru pau de altă lungime
Zgomot de vibratție la extragerea apei	Vibrează membrana din cazanul de presiune	Zgomot conditionat de fonctionare care poate fiÎnălatur prin reducerea presiunii la admisia aeruluiÎn cazanul de acumulare.
Dacă avețiÎntrebări sauÎn caz de defețiune, repræntanța noastră Kârcher va oferă asistență. Pentru adresă, vezi verso.

Date tehnice

		BP 3 Home BP 5	Home
Tensiune V 230 230
Frecventa Hz 50 50
Puterea P nominal	W 800 1100
Debit pompat max. l/h 3000 4500
Înlălțimea maximă de absorbție m 7 8
Presiune maximă a pompei	MPa (bar)	0,36 (3,6)	0,5 (5,0)
Presiunea de lucru	MPa (bar)	0,17 - 0,28 (1,7 - 2,8)	0,19 - 0,3 (1,9 - 3,0)
Presiune maximă a admisiei de aer în cazanul de acumulare	MPa (bar)	0,18 - 0,2 (1,8 - 2,0)	0,18 - 0,2 (1,8 - 2,0)
Presiunea internă maxim admisă în cazanul de acu-mulare	MPa (bar) 0,50 (5,0)	0,50 (5,0)
Masa	kg	11,5 14,7

Ne rezervăm dreptul de a efectua modificări tehnice!

Presiunea de lucru și debitul depind de înălțimea de aspirație și de echipamentul periferic racordat!

Debitul posibil este cu atât mai mare: - cu cât înălțimea de aspirare și de pompare sunt mai mici - cu cât diametrul furtunurilor utilizate este mai mare - cu cât furtunurile utilizate sunt mai scurte - cu cât pierderea de presiune cauzată de accesoriul conectat este mai mică

Înainte de a utiliza produsul, citiți acest manual original pentru lucru și aplicare, precum și instrucțiunile.

Pentru siguranță. Acționați conform acestora. Păstrați ambele cărți pentru a le utiliza corect sau pentru eventuale întrebări și pentru a urma propriile instrucțiuni.
