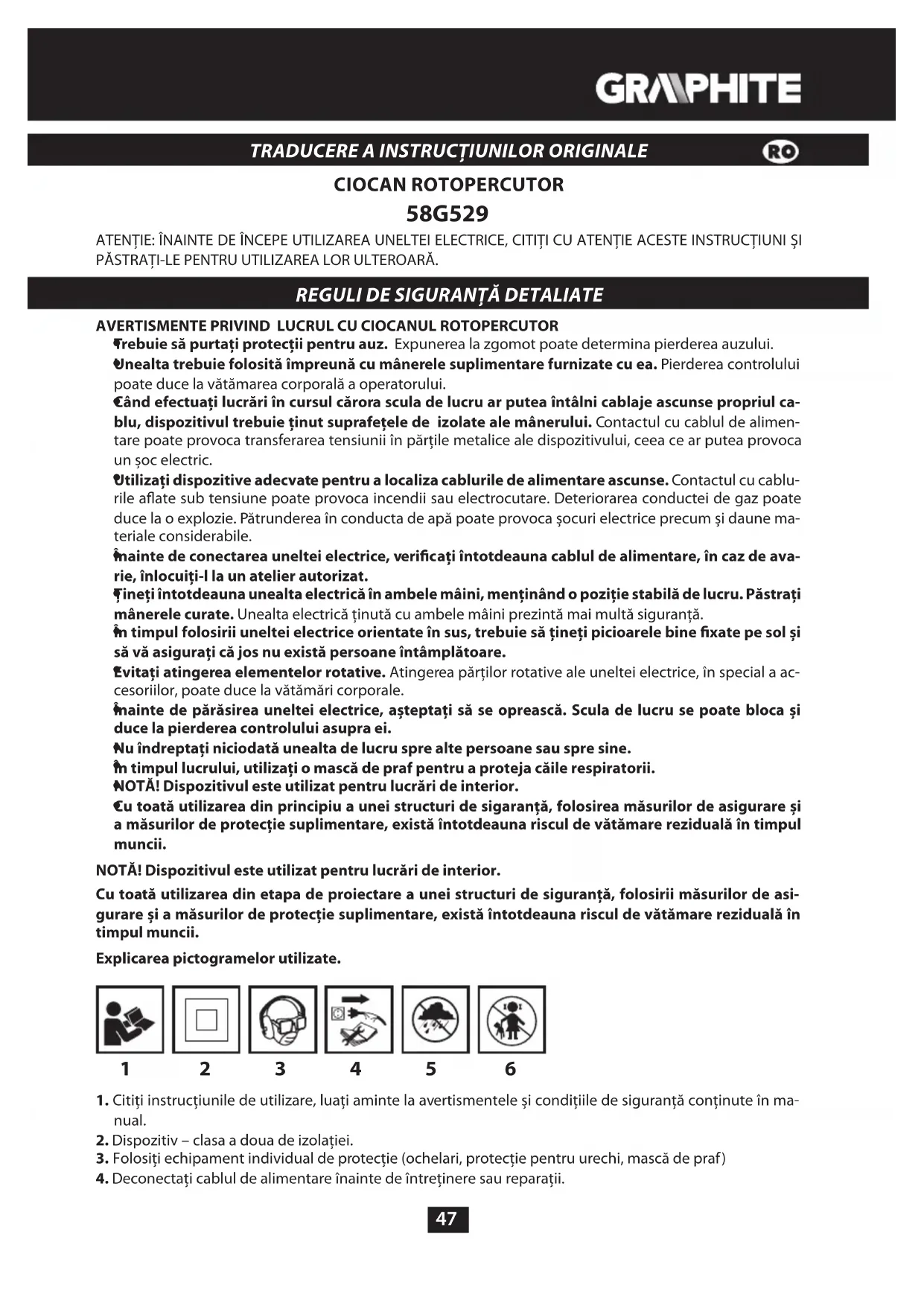

MANUAL DE UTILIZARE 58G529 Graphite

Trebuie să purtați protecții pentru auz. Expunerea la zgomot poate determina pierderea auzului.

Unealta trebuie folosită împreună cu mânerele suplimentare furnizate cu ea. Pierderea controlului poate duce la vătămarea corporală a operatorului.

Când efectuați lucrări în cursul cărora scula de lucru ar putea întâlni cablaje ascunse propriul ca- blu, dispozitivul trebuie ținut suprafețele de izolate ale mânerului. Contactul cu cablul de alimen- tare poate provoca transferarea tensiunii în părțile metalice ale dispozitivului, ceea ce ar putea provoca un șoc electric.

Utilizați dispozitive adecvate pentru a localiza cablurile de alimentare ascunse. Contactul cu cablu- rile aate sub tensiune poate provoca incendii sau electrocutare. Deteriorarea conductei de gaz poate duce la o explozie. Pătrunderea în conducta de apă poate provoca șocuri electrice precum și daune ma- teriale considerabile.

Înainte de conectarea uneltei electrice, vericați întotdeauna cablul de alimentare, în caz de ava- rie, înlocuiți-l la un atelier autorizat.

Țineți întotdeauna unealta electrică în ambele mâini, menținând o poziție stabilă de lucru. Păstrați mânerele curate. Unealta electrică ținută cu ambele mâini prezintă mai multă siguranță.

În timpul folosirii uneltei electrice orientate în sus, trebuie să țineți picioarele bine xate pe sol și să vă asigurați că jos nu există persoane întâmplătoare.

Evitați atingerea elementelor rotative. Atingerea părților rotative ale uneltei electrice, în special a ac- cesoriilor, poate duce la vătămări corporale.

Înainte de părăsirea uneltei electrice, așteptați să se oprească. Scula de lucru se poate bloca și duce la pierderea controlului asupra ei.

Nu îndreptați niciodată unealta de lucru spre alte persoane sau spre sine.

În timpul lucrului, utilizați o mască de praf pentru a proteja căile respiratorii.

NOTĂ! Dispozitivul este utilizat pentru lucrări de interior.

Cu toată utilizarea din principiu a unei structuri de sigaranță, folosirea măsurilor de asigurare și a măsurilor de protecție suplimentare, există întotdeauna riscul de vătămare reziduală în timpul muncii. NOTĂ! Dispozitivul este utilizat pentru lucrări de interior. Cu toată utilizarea din etapa de proiectare a unei structuri de siguranță, folosirii măsurilor de asi- gurare și a măsurilor de protecție suplimentare, există întotdeauna riscul de vătămare reziduală în timpul muncii. Explicarea pictogramelor utilizate.

1. Citiți instrucțiunile de utilizare, luați aminte la avertismentele și condițiile de siguranță conținute în ma-

2. Dispozitiv – clasa a doua de izolației.

3. Folosiți echipament individual de protecție (ochelari, protecție pentru urechi, mască de praf)

4. Deconectați cablul de alimentare înainte de întreținere sau reparații.48

5. A proteja de ploaie.

6. Nu lăsați aparatul la îndemâna copiilor.

CONSTRUCȚIE ȘI UTILIZARE

Ciocanul este un instrument electric de tip manual, clasa de izolație II. Acesta este propulsat de un mo- tor cu colector cu o singură fază, a cărei viteză de rotație este redusă printr-un diferențial. Ciocanul poate folosit pentru forarea găurilor într-un modul de operare cu impact sau fără impact. Domeniile de uti- lizare sunt lucrările de renovare și construcție, tâmplărie, lucrările în domeniul activităților gospodărești (meșteșugărești). Este interzis de a se folosi aparatul electric în alt scop decât cel prevăzut.

DESCRIEREA PAGINILOR DE GRAFICĂ

Numerotarea de mai jos se referă la elementele dispozitivului prezentate pe paginile grace din acest ma- nual de instrucțiuni.

3. Comutator direcție rotație

6. Buton ritm de muncă

• Pot apărea diferențe între desen și produs.

3. Mandrină - 1 buc.

4. Adaptor mandrină - 1 buc.

6. Valiză pentru transport - 1 buc.

Din motive de siguranță, în timpul utilizării ciocanului, folosiți întotdeauna mânerul suplimentar, care poate montat în orice poziție.

Slăbiți partea inferioară a mânerului suplimentar (7) rotindu-l spre stânga.

Glisați gulerul mânerului auxiliar (7) pe partea cilindrică a construcției ciocanului.

Întorceți-l spre partea cea mai convenabilă muncii destinate.

Strângeți partea inferioară a mânerului suplimentar (7) prin rotire spre dreapta pentru a xa sigur în poziția dorită. INSTALAREA LIMITATORULUI Limitatorul (8) este utilizat pentru a determina adâncimea degajării burghiului în material.49

Apăsați butonul de blocare a limitatorului (9) (g. A).

Glisați limitatorul (8) în oriciul din gulerul mânerului auxiliar (7).

De blocat în poziția aleasă, prin eliberarea presiunii de pe butonul de blocare a limitatorului (9). Tăieturile pe limitator (8) ar trebui să e plasate în plan orizontal (perpendicular) cu privire la mânerul auxi- liar (7). Acest aranjament oferă protecție optima blocării limitatorului.

MONTAREA INSTRUMENTELOR DE LUCRU

Ciocanul este proiectat să funcționeze cu instrumente de lucru care dețin mânere de tip SDS Plus. Înainte de a începe munca, curățați mânerele ciocanului și instrumentele de lucru Deconectați instrumentul de la sursa de alimentare. Ciocanul deține un sistem de xare clic-clic (fără necesitatea de a extrage manșonul (2) în timpul asamblării instrumentului de lucru).

Sprijiniți ciocanul pe o suprafață stabilă.

Introduceți arborele titularului în mâner (1), glisându-l până la capăt (posibil să aveți nevoie de a roti instrumentul de lucru, până vor prelua poziția corectă) (g C).

Instrumentul de lucru este așezat corect, în cazul în care este imposibil de a scoate fără manșon de xare (2) din mâner (1). Dacă după introducerea instrumentului de lucru în mâner, tuleia de xare (2) nu se întoarce în totalitate la poziția sa inițială, trebuie să scoateți instrumentul de lucru și să repetați întreaga operațiune. Randamentul ridicat de lucru al ciocanului se obține numai atunci când sunt utilizate instrumente de lucru ascuțite și nedeteriorate. Dacă este necesar, instrumentele de lucru trebuie să e înlocuite sau ascutite.

DEMONTAREA INSTRUMENTELOR DE LUCRU

La scurt timp după nalizarea muncii cu instrumentele de lucru, acestea pot erbinți. Evitați con- tactul direct cu acestea și folosiți mănuși de protecție adecvate. Instrumentele de lucru trebuie să e curățate după folosire. Deconectați instrumentul de la sursa de alimentare.

Trageți înapoi și țineți manșonul de blocare (2).

Cu cealaltă mână trageți instrumentul de lucru din mâner (1). CUPLAJ SUPRASARCINĂ Ciocanul este echipat cu un cuplaj de suprasarcină xat pe interior. Axul ciocanului se oprește de îndată ce instrumentul de lucru se blochează, fapt ce ar putea provoca suprasarcina instrumentului.

PORNIRE / OPRIRE Tensiunea de alimentare trebuie să corespundă cu tensiunea nominală indicată pe plăcuța instru- mentului. Pornire - apăsați butonul de pornire (5) și mențineți-l în această poziție Oprire - eliberați presiunea de pe comutator (5). Blocarea butonului de pornire (activitate continuă) Pornire:

apăsați butonul de pornire (5) și mențineți-l în această poziție.

apăsați butonul de blocare (4) (g. D)

eliberați presiunea de pe comutator de pornire (4). Oprire:

Apăsați și eliberați presiunea asupra comutatorului (5).50 Domeniul de viteză a arborelui este controlat gradual de către comutatorul de declanșare (5).

COMUTATOR MOD DE OPERARE

Ciocanul este echipat cu un comutator de 4 poziții (6). În funcție de setarea sa poate găuri fără percuție, găurire cu percuție, dăltuire sau setarea dălții în poziția dorită. Înainte de a schimba poziția comutatorului modului de lucru (6), apăsați butonul de blocare „a” (g E).

Poz 0 = setează poziția dălții în poziția dorită (simbolul dălții)

Poz 1 = găurire normală / înșurubare ( simbolul burghiului)

Poz 2 = găurire cu percuție (simbolul burghiului și ciocanului)

Poz 3 = dăltuire ( simbolul ciocanului) Nu încercai să schimbai poziia comutatorului în timp ce motorul este pornit. Acest lucru ar putea duce la deteriorarea gravă a ciocanului, și chiar la prejudiciul utilizatorului. Nu utilizai mandrina, când ciocanul este setat să funcioneze sub funcia de găurire cu percuie. Acest mâner este proiec- tat exclusiv pentru găurirea fără percuie (în lemn sau oel). SENSUL DE ROTAIE ÎN DREAPA ÎN STÂNGA Cu ajutorul comutatorului de rotație (3) se realizează selectarea direcției de rotație a axului ciocanului. La alegerea sensului de rotație trebuie să urmați semnele grace plasate pe unitate.

Rotaie în dreapta – de stabilit comutatorul direcției de rotație (3) în poziția corespunzătoare.

Rotaie în stânga - de stabilit comutatorul direcției de rotație (3) în poziția corespunzătoare (g. F). Nu facei modicări în direcia de rotaie, în timp ce axul se rotește. Înainte de pornire, vericai dacă comutatorul direciei de rotaie este în poziia corectă. Nu ar trebui să se utilizeze direcia stânga de rotaie, în timp ce este pornită percuia.

Începând lucru cu intenția de a găurii un diametru mai mare, este recomandat să se înceapă cu o gaură mică, iar apoi de prelucrat la dimensiunea dorită. Acest lucru previne supraîncărcarea ciocanului.

În timpul realizării găurilor adânci ar trebui să e găurit gradual, la o adâncime redusă, se retrage bur- ghiul din gaura, pentru a permite îndepărtarea rumegușului sau prafului din gaură.

Dacă în timpul forării burghiul se blochează, va funcționa cuplajul de suprasarcină. Opriți imediat instru- mentul, pentru a preveni deteriorarea. Scoateți burghiul blocată din gaură.

Păstrați ciocanul în axa găurii realizate. O operație mai ecientă este asigurată prin stabilirea burghiu- lui în unghi drept față de suprafața piesei de prelucrat. Dacă nu se menține perpendicular în timpul funcționării, aceasta poate provoca blocaje sau ruperea bitului în gaura. Forajul prelungit la viteză mică a axului de rotaie poate duce la supraîncălzirea motorului. Ar trebui să se ia pauze periodice de la locul de muncă sau să se permită funcionarea dispozitivului la viteză maximă fără sarcină timp de aproximativ 3 minute. Avei grijă să nu astupai găura din carcasă dedi- cată pentru ventilaia motorului.

GĂURIRE FĂRĂ PERCUIE

Materiale, cum ar oțel, lemn și materiale plastice, etc. pot forate folosind ciocanul prin utilizarea mandri- nei cu adaptor de tranziție. Se asamblează prin răsucire mânerului și adaptorului, apoi se pune în mânerul ciocanului (procedează ca în cazul burghiilor cu mâner SDS-Plus) (g G). Utilizați burghie din oțel de mare viteză sau oțel carbon (numai în lemn și materiale pe bază de lemn). Nu utilizai mandrina bormașinii, când ciocanul este setat să funcioneze sub funcia de găurire cu percuie. Acest mâner este proiectat exclusiv pentru găurirea fără percuie (în lemn sau oel).

Pentru a obține cele mai bune rezultate ar trebui să utilizați burghie de înaltă calitate cu carbură (widia). Format în timpul lucrărilor de construcie, praful este nociv pentru sănătate. În scopul de a ate- nua impactul negativ, se recomandă să utilizai o mască de praf, și ar trebui să e utilizată o bună ventilaie la locul de muncă.

Selectați modul adecvat de găurire, în acest caz găurirea cu percuție.51

Introduceți în mâner (1) tipul corespunzător de burghiu cu coada de tip SDS-Plus.

Apăsați burghiul pe piesa prelucrată.

Porniti ciocanul (mecanismul ciocanului ar trebui să funcționeze fără probleme, iar instrumentul de lucru nu ar trebui să sară de pe suprafața piesei de prelucrat).

Dacă aveți nevoie, puteți crește viteza prin apăsarea butonului de alimentare (5). Uneori, apare o ușoară bătaie a instrumentului de lucru atunci când porniți mașina fără sarcină, ind o acțiune normală. Instrumentul de lucru este centrat automat la contactul cu materialul. În nici un caz nu afectează precizia găuririi. INFORMAȚII SUPLIMENTARE LEGATE DE UTILIZAREA CIOCANULUI Găurirea cu percuție necesită o mică presiune din partea ciocanului. Pentru a obține cele mai bune performanțe atunci când se lucrează pe dispozitiv, trebuie să aibă o presiune constantă, moderată (nu excesiv), deoarece acest lucru ar reduce eciența și performanța din cauza sarcinii prea mari ale motorului. Ciocanul uns cu agenți de lubriere necesită o anumită perioadă să se încălzească, în funcție de temperatura mediului ambiant. Dacă lăsați ciocanul (neutilizat) pentru o lungă perioadă de timp sau se utilizează la temperatură scăzută, ar trebui să e lăsat să lucreze fără nici o sarcină timp de 2-3 minute. Instrumentele de lucru ascuțite cresc eciența de lucru. Oriciile de aerisire necurățate reduc riscul de supraîncălzire a motorului.

OPERARE ȘI ÎNTREȚINERE

Înainte de a începe activitățile legate de controlul, întreținerea sau repararea, deconectați cablul de alimentare de la priză.

ÎNTREȚINERE ȘI DEPOZITARE

Se recomandă curățarea aparatului imediat după ecare utilizare.

Pentru curățare, nu folosiți apă sau alte lichide.

Ștergeți mașina cu o cârpă uscată sau cu ajutorul aerului comprimat la presiune scăzută.

Nu folosiți agenți de curățare sau solvenți, deoarece aceștia pot deteriora componentele din plastic.

Curățați în mod regulat oriciile de ventilare din carcasa motorului pentru a preveni supraîncălzirea.

În caz de deteriorare a cablului de alimentare, înlocuiți-l cu un cablul cu parametrii indentici. Această operație trebuie să e efectuată de către un specialist calicat sau service-ul produsului.

În caz de scântei excesive la comutatorul, este nevoie de a se verica starea periilor de carbon la motor de către persoanele de specialitate.

Aparatul trebuie păstrat întotdeauna într-un loc uscat, nu la îndemâna copiilor.

ÎNLOCUIREA PERIILOR DE CARBON

Periile de carbon ale motorului uzate (mai scurte de 5 mm), arse sau rupte trebuie înlocuite imediat. Întotdeauna se schimbă ambele perii în același timp. Operația de înlocuire a periilor de carbon ar trebui încredințată numai persoanei de specialitate, folosind piese originale. Orice fel de defect ar trebui rezolvat de către service-ul autorizat al producătorului. PARAMETRII TEHNICI DATE TEHNICE Ciocan rotopercutor Parametrii Valoare Tensiune de alimentare 230 V AC Frecvență de alimentare 50 Hz Puterea nominală 800 W Viteza de rotație 0-1200 min

Energia de impact 3,2 J Tip de mâner a instrumentului de lucru SDS Plus Diametrul maxim de foraj beton 28 mm oțel 13 mm lemn 30 mm Clasa de protecție II Greutate 3,2 kg Anul de producție 2021 DATE REFERITOR LA ZGOMOT ŞI VIBRAŢII Informaţii privind zgomotul şi vibraţiile Nivelul zgomotului emis cum sunt nivelul presiunii acustice emise Lp

şi nivelul puterii acustice Lw

precum şi incertitudinea măsurării K , au fost prezentate mai jos în instrucţiuni în conformitate cu norma EN 60745. Valoarea vibraţiilor (valoarea accelerărilor) a

şi incertitudinea măsurării K au fost marcate mai jos conform normei EN 60745-2-6. Nivelul vibraţiilor arătat în aceste instrucţiuni a fost măsurat conform procedurii de măsurare specicată de norma EN 60745 şi poate folosit la compararea electrosculelor. De asemenea se poate folosi în analiza preliminară e expunerii la vibraţii. Nivelul vibraţiilor indicat este reprezentativ pentru utilizările de bază ale electrosculei. Dacă sculele elec- trice vor utilizate în alte activităţi sau cu alte unelte de lucru, precum şi dacă nu sunt întreţinute în mod corespunzător, atunci nivelul vibraţiilor poate suferi schimbări. Cauzele menţionate mai sus pot amplica expoziţia la vibraţii în toată perioada de lucru. Pentru evaluarea precisă a expoziţiei la vibraţii, trebuie lute în considerare perioadele în care electroscula este oprită sau când este pornită dar nu lucrează. În felul acesta expoziţia totală la vibraţii poate mult mai redusă. Trebuie implementate mijloace suplimentare de siguranţă în scopul protejării utilizatorului împo- trive consecinţelor vibraţiilor, cum sunt: conservarea electrosculelor şi uneltelor de lucru, asigurarea unei temperaturi corespunzătoare a mâinilor, organizarea bună a muncii. Nivel de presiune acustică Lp

= 91.54 dB(A) K = 3 dB(A) Nivelul de putere acustică : Lw

= 102,54 dB(A) K = 3 dB(A) Valoarea accelerației vibrațiilor (foraj cu lovire în beton) a h,HD = 11,63 m/s

Valoarea accelerației vibrațiilor (dăltuire) a h,Cheg = 14,54 m/s

Produsele alimentate electric nu trebuie aruncate împreună cu deșeurile menajere, ci predate în locurile corespunzătoare. Informațiile pe tema reciclării vă poate furniza vânzătorul produsului sau autoritățile locale. Deșeurile cu echipamente electrice și electronice conțin substanțe nocive pentru mediu. Echipamentele care nu fac obiectul reciclării pot o potențială amenințare la adresa mediu- lui și sănătății umane.

• Ne rezervăm dreptul de a face modicări. “Grupa Topex SRL” Societate comandritară cu sediul în Varşovia str.Pograniczna 2/4 (în continuare “Grupa Topex”) informează că, toate dreptu- rile de autor referitor la instrucţiunile prezente (în continuare “ instrucţiuni”) atât conţinutul, fotograile , schemele, desenele cât şi compoziţia, aparţin exclusiv Grupa Topex-ului ind ocrotite de drept în baza legii din 4 februarie 1994, referitor la drepturile autorului şi similare (Legea 2006 nr.90 poz.631 cu republicările ulterioare). Copierea, schimbarea, publicarea, modicarea parţială sau totală cu scop comercial, fără accepatrea în scris a Grupa Topex-ului, este strict interzisă şi poate trasă la răspundere de drept civil şi penal.53 PŘEKLAD PŮVODNÍHO NÁVODU K POUŽÍVÁNÍ VRTACÍ KLADIVO 58G529 POZOR: PŘED ZAHÁJENÍM POUŽÍVÁNÍ ELEKTRICKÉHO NÁŘADÍ SI PEČLIVĚ PŘEČTĚTE TENTO NÁVOD A USCHOVEJTE JEJ PRO POZDĚJŠÍ POTŘEBU.
