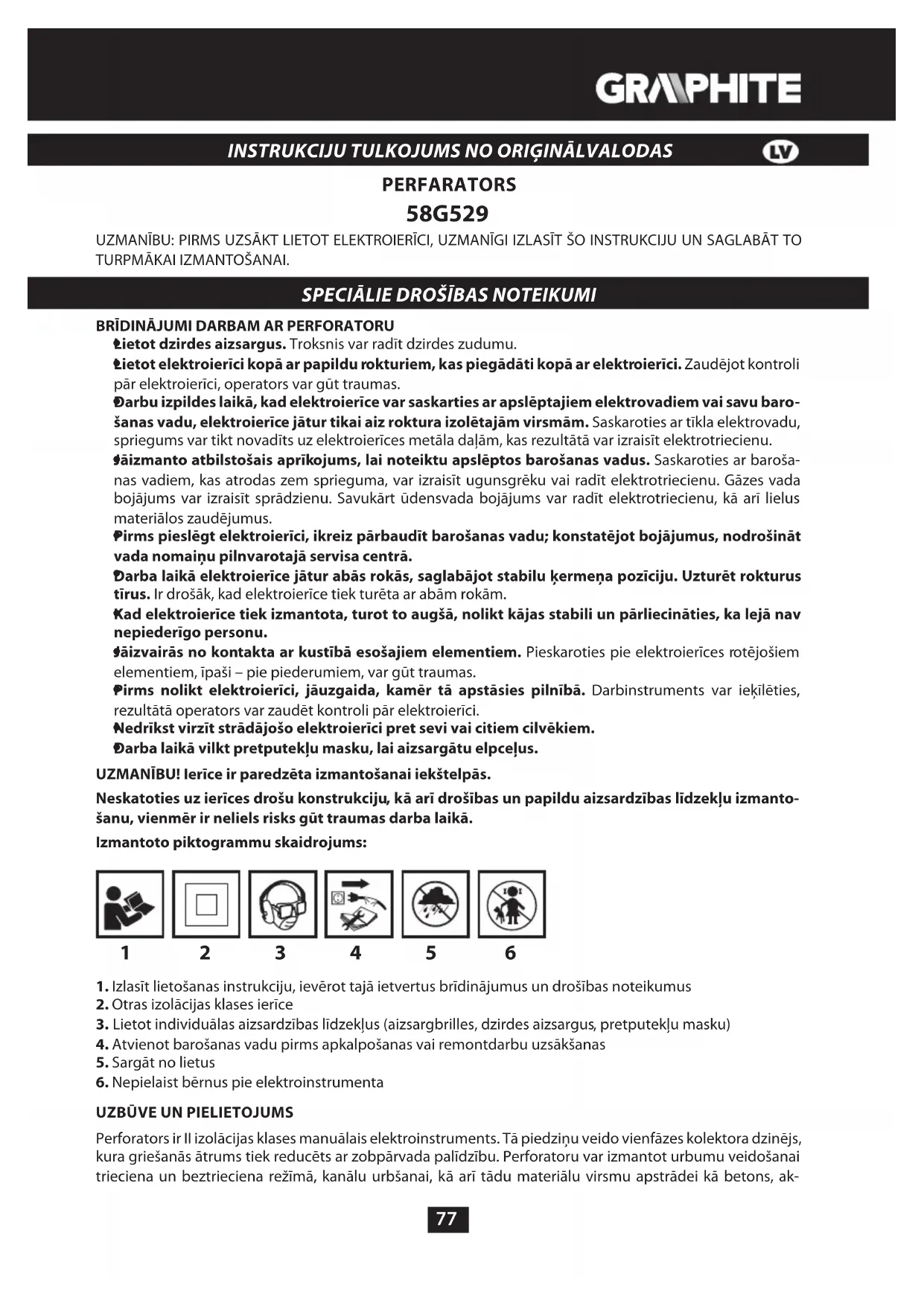

LIETOŠANAS INSTRUKCIJA 58G529 Graphite

Lietot dzirdes aizsargus. Troksnis var radīt dzirdes zudumu.

Lietot elektroierīci kopā ar papildu rokturiem, kas piegādāti kopā ar elektroierīci. Zaudējot kontroli pār elektroierīci, operators var gūt traumas.

Darbu izpildes laikā, kad elektroierīce var saskarties ar apslēptajiem elektrovadiem vai savu baro- šanas vadu, elektroierīce jātur tikai aiz roktura izolētajām virsmām. Saskaroties ar tīkla elektrovadu, spriegums var tikt novadīts uz elektroierīces metāla daļām, kas rezultātā var izraisīt elektrotriecienu.

Jāizmanto atbilstošais aprīkojums, lai noteiktu apslēptos barošanas vadus. Saskaroties ar baroša- nas vadiem, kas atrodas zem sprieguma, var izraisīt ugunsgrēku vai radīt elektrotriecienu. Gāzes vada bojājums var izraisīt sprādzienu. Savukārt ūdensvada bojājums var radīt elektrotriecienu, kā arī lielus materiālos zaudējumus.

Pirms pieslēgt elektroierīci, ikreiz pārbaudīt barošanas vadu; konstatējot bojājumus, nodrošināt vada nomaiņu pilnvarotajā servisa centrā.

Darba laikā elektroierīce jātur abās rokās, saglabājot stabilu ķermeņa pozīciju. Uzturēt rokturus tīrus. Ir drošāk, kad elektroierīce tiek turēta ar abām rokām.

Kad elektroierīce tiek izmantota, turot to augšā, nolikt kājas stabili un pārliecināties, ka lejā nav nepiederīgo personu.

Jāizvairās no kontakta ar kustībā esošajiem elementiem. Pieskaroties pie elektroierīces rotējošiem elementiem, īpaši – pie piederumiem, var gūt traumas.

Pirms nolikt elektroierīci, jāuzgaida, kamēr tā apstāsies pilnībā. Darbinstruments var ieķīlēties, rezultātā operators var zaudēt kontroli pār elektroierīci.

Nedrīkst virzīt strādājošo elektroierīci pret sevi vai citiem cilvēkiem.

Darba laikā vilkt pretputekļu masku, lai aizsargātu elpceļus. UZMANĪBU! Ierīce ir paredzēta izmantošanai iekštelpās. Neskatoties uz ierīces drošu konstrukciju, kā arī drošības un papildu aizsardzības līdzekļu izmanto- šanu, vienmēr ir neliels risks gūt traumas darba laikā. Izmantoto piktogrammu skaidrojums:

1. Izlasīt lietošanas instrukciju, ievērot tajā ietvertus brīdinājumus un drošības noteikumus

2. Otras izolācijas klases ierīce

3. Lietot individuālas aizsardzības līdzekļus (aizsargbrilles, dzirdes aizsargus, pretputekļu masku)

4. Atvienot barošanas vadu pirms apkalpošanas vai remontdarbu uzsākšanas

Perforators ir II izolācijas klases manuālais elektroinstruments. Tā piedziņu veido vienfāzes kolektora dzinējs, kura griešanās ātrums tiek reducēts ar zobpārvada palīdzību. Perforatoru var izmantot urbumu veidošanai trieciena un beztrieciena režīmā, kanālu urbšanai, kā arī tādu materiālu virsmu apstrādei kā betons, ak-78 mens, ķieģelis u.tml. Elektroinstrumenta pielietošanas jomas ir šādas: būvniecības-remontdarbi, galdnieka, kā arī visa veida amatierdarbi. Elektroinstrumentu nedrīkst izmantot neatbilstoši mērķim, kuram tas ir paredzēts.

GRAFISKĀS DAĻAS APRAKSTS

Zemāk minētā numerācija attiecās uz tiem iekārtas elementiem, kas ir doti šīs instrukcijas graskajā daļā.

3. Griešanās virzienu pārslēdzējs

4. Slēdža bloķēšanas poga

6. Darba režīma pārslēdzējs

8. Ierobežotāja līste

9. Ierobežotāja līstes bloķēšanas poga

• Attēls un izstrādājums var nedaudz atšķirties. SIMBOLU APRAKSTS PIEZĪME

2. Dziļuma ierobežotāja līste - 1 gab.

6. Transportēšanas soma - 1 gab.

Personīgās drošības apsvērumu dēļ perforatora izmantošanas laikā vienmēr lietot papildrokturi, kas var būt piestiprināts jebkurā stāvoklī tā stiprinājuma perimetrā.

Atlaist papildroktura (7) apakšējo daļu, griežot to pa kreisi.

Uzlikt papildroktura (7) atloku uz perforatora korpusa cilindriskās daļas.

Pagriezt tā, lai iegūtu veicamajam darbam ērtāko stāvokli.

Aizgriezt papildroktura (7) apakšējo daļu, griežot to pa labi, lai noksētu šajā stāvoklī. IEROBEŽOTĀJA LĪSTES INSTALĒŠANA Ierobežotāja līste (8) kalpo urbšanas dziļuma iestatīšanai.

Nospiest ierobežotāja līstes bloķēšanas pogu (9) (A att.).

Ielikt ierobežotāja līsti (8) papildroktura (7) atloka atverē.

Nobloķēt izvēlētā stāvoklī, samazinot spiedienu uz ierobežotāja līstes bloķēšanas pogu (9). Rievojumiem uz ierobežotāja līstes (8) jābūt novietotiem horizontālā plaknē (perpendikulāri) attiecībā pret papildrokturi (7). Šāds izvietojums nodrošina ierobežotāja līstes ksācijas optimālu aizsardzību.

DARBINSTRUMENTU MONTĀŽA

Perforators ir paredzēts darbam ar darbinstrumentiem, kuriem ir SDS-PLUS tipa patrona. Pirms darba uzsākšanas notīrīt perforatora patronu un darbinstrumentus.79 Atvienot elektroinstrumentu no barošanas. Perforatoram ir “klik-klik” tipa stiprinājuma sistēma (nav nepieciešams atvilkt nostiprinošu buksi (2), montējot darbinstrumentu).

Atbalstīt perforatoru pret stabilu virsmu.

Ielikt darbinstrumenta serdeni patronā (1) līdz galam (var rasties nepieciešamība pagriezt darbinstru- mentu, līdz tas ieņems atbilstošu stāvokli) (C att.).

Darbinstruments ir ielikts atbilstoši, ja to nav iespējams izņemt bez patronas (1) nostiprinošas bukses (2) atvilkšanas. Ja pēc darbinstrumenta ielikšanas patronā nostiprinošā bukse (2) pilnībā neatgriežas sākotnējā stāvoklī, nepieciešams izņemt darbinstrumentu un atkārtot visas montāžas darbības no jauna. Perforatora augsta darba efektivitāte tiek sasniegta tad, kad tiek izmantoti asi un nebojāti darbin- strumenti. Nepieciešamības gadījumā darbinstrumenti ir jāasina vai jānomaina.

DARBINSTRUMENTA DEMONTĀŽA

Uzreiz pēc darba pabeigšanas darbinstrumenti var būt karsti. Izvairīties no tieša kontakta ar tiem un lietot atbilstošus aizsargcimdus. Notīrīt darbinstrumentus pēc izņemšanas. Atvienot elektroinstrumentu no barošanas.

Atvilkt atpakaļ un pieturēt nostiprinošu buksi (2).

Perforators ir aprīkots ar iekšēji iebūvētu pārslodzes sajūgu. Perforatora darbvārpsta apstāsies, ja darbin- struments aizķīlēsies, šādi novēršot elektroinstrumenta pārslodzi.

Elektrotīkla spriegumam ir jāatbilst perforatora nominālo parametru tabulā dotam sprieguma lie- lumam. Ieslēgšana – nospiest un turēt slēdža (5) pogu. Izslēgšana – samazināt spiedienu uz slēdža (5) pogu. Slēdža bloķēšana (ilglaicīgs darbs) Ieslēgšana:

Nospiest un turēt slēdža (5) pogu.

Nospiest slēdža bloķēšanas pogu (4) (D att.).

Samazināt spiedienu uz slēdža (4) pogu. Izslēgšana:

Nospiest un samazināt spiedienu uz slēdža (5) pogu. Darbvārpstas griešanās ātrums tiek regulēts ar spiediena spēku uz slēdža (5) pogu. DARBA REŽĪMA PĀRSLĒDZĒJS Perforators ir aprīkots ar 4-pozīciju darba režīma pārslēdzēju (6). Atkarībā no iestatījumiem var veikt urbša- nu bez trieciena, urbšanu ar triecienu, dobšanu vai iestatīt kaltu izvēlētā stāvoklī. Pirms darba režīma pārslēdzēja (6) stāvokļa maiņas nospiest bloķēšanas pogu „a” (E att.).

Poz. Nr. 0 = pozīcija, kas ļauj iestatīt kaltu izvēlētajā stāvoklī (kalta simbols)

Poz. Nr. 1 = normālā urbšana / ieskrūvēšana (urbja simbols)

Poz. Nr. 3 = dobšana (āmura simbols)80 Nedrīkst mainīt darba režīma pārslēdzēja stāvokli darba laikā, kad ir ieslēgts perforatora dzinējs. Šādi rīkojoties var radīt nopietnus perforatora bojājumus, kā arī ievainot lietotāju. Nedrīkst lie- tot trīsžokļu urbjpatronu, kad perforators iestatīts triecienurbšanas darba režīmā. Šī patrona ir paredzēta tikai urbšanai bez trieciena (koksnē vai tēraudā).

KREISAIS/LABAIS GRIEŠANĀS VIRZIENS

Pateicoties griešanās virzienu pārslēdzējam (3) var izvēlēties perforatora darbvārpstas griešanās virzienu. Izvēloties griešanās virzienu, jāņem vērā uz iekārtas korpusa esošie simboli.

Griešanās pa labi – novietot griešanās virzienu pārslēdzēju (3) atbilstošā stāvoklī .

Griešanās pa kreisi – novietot griešanās virzienu pārslēdzēju (3) atbilstošā stāvoklī (F att.). Nedrīkst mainīt griešanās virzienus perforatora darbvārpstas griešanās laikā. Pirms ieslēgšanas pārbaudīt, vai griešanās virzienu pārslēdzējs atrodas atbilstošā pozīcijā. Nedrīkst izmantot kreiso griešanās virzienu, ja ir ieslēgts triecienurbšanas režīms.

Gatavojoties izurbt liela diametra urbumu, ieteicams izurbt mazāka diametra urbumu, tad pakāpeniski palielināt tā izmēru līdz vajadzīgam lielumam. Tas aizsargās no perforatora pārslodzes.

Veidojot dziļus urbumus, urbt pakāpeniski: ir jāsāk ar mazāku dziļumu, tad ir jāizņem urbis no urbuma, lai likvidētu radušās skaidas vai putekļus no urbuma.

Ja urbšanas laikā urbis aizķīlēsies, tad nostrādās pārslodzes sajūgs. Nekavējoties izslēgt perforatoru, lai nepieļautu tā bojājumu. Izņemt aizķīlēto urbi no urbuma vietas.

Turēt perforatoru veidojamā urbuma asī. Visefektīvāko darbu nodrošina urbja novietošana zem taisnā leņķa attiecībā pret apstrādājamā materiāla virsmu. Ja darba laikā netiek saglabāta urbja perpendikularitāte, var notikt aizķīlēšanās vai urbja lūzums urbumā. Ilglaicīgā urbšana zemajā darbvārpstas griešanās ātrumā var pārkarsēt elektrodzinēju. Laiku pa laikam ir jātaisa pārtraukumi vai jāļauj, lai elektroinstruments strādā maksimālajos apgriezienos tukšgaitā apt. 3 minūtes. Jāuzmanās, lai netiktu aizsegtas atveres, kas kalpo perforatora dzinēja ventilēšanai.

URBŠANA BEZ TRIECIENIEM

Tādi materiāli kā tērauds, koksne un plastmasa var tikt urbti ar perforatoru, izmantojot trīsžokļu urbjpatro- nu kopā ar pārejas adapteri. Savienot trīsžokļu urbjpatronu ar adapteri, tad ielikt tos perforatora patronā (rīkoties līdzīgi kā ar SDS-PLUS tipa patronas urbjiem) (G att.). Jālieto urbji no ātrgriezējtērauda vai oglekļa tērauda (tikai koksnes materiāliem un koksnes izstrādājumiem). Nedrīkst lietot trīsžokļu urbjpatronu, kad perforators iestatīts triecienurbšanas darba režīmā. Šī pa- trona ir paredzēta tikai urbšanai bez trieciena (koksnē vai tēraudā). TRIECIENURBŠANA Lai sasniegtu vislabāko urbšanas rezultātu, izmantot tikai augstas kvalitātes urbjus ar uzlikām no cietsakausējumiem. Remontbūvniecības darbu laikā radušies putekļi ir kaitīgi veselībai. Lai ierobežotu to kaitīgu ietek- mi, ieteicams izmantot pretputekļu masku, kā arī labu ventilāciju darba vietā.

Izvēlēties atbilstošu urbšanas režīmu – šajā gadījumā triecienurbšanu.

Piespiest urbi pie apstrādājamā materiāla.

Ieslēgt perforatoru (perforatora mehānismam ir jāstrādā plūstoši, bet darbinstrumentam nevajadzētu atsisties pret apstrādājamā materiāla virsmu).

Ja nepieciešams, var palielināt apgriezienus, stiprāk spiežot uz slēdža (5) pogu. Neliela darbinstrumenta sišanās pēc darbinstrumenta iedarbināšanas tukšgaitā ir normāla parādība. Darbinstruments automātiski centrējas, saskaroties ar materiālu. Tas neietekmē urbšanas precizitāti.81 PAPILDU NORĀDĪJUMI PERFORATORA LIETOŠANAI Veicot triecienurbšanu un dobšanu, nepieciešams nedaudz piespiest perforatoru. Lai sasniegtu vislabāko darba produktivitāti, uz elektroinstrumenta ir jāspiež pastāvīgi un mēreni, pretējā gadījumā tas negatīvi ietekmēs darba efektivitāti un radīs lielu dzinēja pārslodzi. Perforatoram, kuram tiek izmantots cietais ieeļļošanas līdzeklis, nepieciešams noteikts sasilšanas laiks, kas ir atkarīgs no apkārtējās vides temperatūras. Ja perforators netiks lietots ilgstošā laika posmā vai tiks izmantots zemā temperatūrā, jāļauj, lai tas strādā tukšgaitā 2-3 minūtes pēc ieslēgšanas. Uzasināti darbinstrumenti palielina darba efektivitāti. Vaļīgas ventilācijas atveres samazina dzinēja pārkaršanas risku.

APKALPOŠANA UN APKOPE

Pirms sākt veikt jebkādas darbības, kas ir saistītas ar instalēšanu, regulāciju, remontu vai apkalpoša- nu, nepieciešams atslēgt elektrokabeļa kontaktdakšu no kontaktligzdas.

Ieteicams tīrīt iekārtu katru reizi pēc lietošanas.

Tīrīšanai nedrīkst izmantot ūdeni vai jebkādus citus šķidrumus.

Neizmantot tīrīšanas līdzekļus vai šķīdinātājus, jo tie var sabojāt plastmasas daļas.

Iekārta ir jātīra ar sausu auduma gabalu vai jāizpūš ar zema spiediena saspiesto gaisu.

Regulāri jātīra ventilācijas spraugas dzinēja korpusā, lai nepieļautu iekārtas pārkaršanu.

Pārmērīgas kolektora dzirksteļošanas gadījumā nodot iekārtu kvalicētai personai oglekļa suku stāvokļa pārbaudei.

Iekārta vienmēr jāuzglabā sausā, bērniem nepieejamā vietā.

OGLEKĻA SUKU NOMAIŅA

Nolietotas (īsākas par 5 mm), sadedzinātas vai plīsušas dzinēja oglekļa sukas nepieciešams uzreiz nomainīt. Vienmēr vienlaicīgi ir jāmaina abas oglekļa sukas. Oglekļa suku nomaiņu nepieciešams veikt tikai kvalicētam speciālistam, kas izmanto oriģinālās rezerves daļas. Jebkura veida defekti ir jānovērš ražotāja autorizētā servisa centrā. TEHNISKIE PARAMETRI

NOMINĀLO PARAMETRU DATI

Perforators Parametrs Vērtība Barošanas spriegums 230 V AC Barošanas frekvence 50 Hz Nominālā jauda 800 W Griešanās ātrums 0-1200 min

Trieciena enerģija 3,2 J Darbinstrumentu patronas tips SDS Plus Maksimālais urbšanas diametrs betons 28 mm tērauds 13 mm koksne 30 mm Aizsardzības klase II Masa 3,2 kg Ražošanas gads 202182 DATI PAR TROKSNI UN VIBRĀCIJĀM Informācija par trokšņiem un vibrāciju Tādi emitētā trokšņa līmeņi kā emitētā akustiskā spiediena līmenis Lp

un akustiskās jaudas līmenis Lw

, kā arī mērījuma neprecizitāte K ir minēta zemāk saskaņā ar normu EN 60745. Vibrāciju vērtības (paātrinājuma vērtības) un mērījuma neprecizitāte K norādīti saskaņā ar normu EN 60745-2-6 un minēti zemāk. Šajā instrukcijā norādītais vibrāciju līmenis tika mērīts saskaņā ar mērīšanas procedūru, kas noteikta normā EN 60745, un var tikt izmantots elektroiekārtu salīdzināšanai. To var arī izmantot, lai veiktu vibrācijas ekspozīcijas sākotnējo novērtējumu. Dotais vibrāciju līmenis ir reprezentatīvs rādītās elektroiekārtas pamatizmantošanas mērķiem. Ja iekārta tiks izmantota citiem mērķiem vai ar citiem darbinstrumentiem, kā arī, ja netiks pietiekami labi kopta, vibrāciju līmenis var mainīties. Iepriekš minēti iemesli var palielināt vibrācijas ekspozīciju visā darba periodā. Lai precīzi novērtētu vibrācijas ekspozīciju, jāņem vērā periodi, kad elektroiekārta ir izslēgta un kad ir ieslēgta, bet netiek izmantota darbam. Šādi kopējā vibrācijas ekspozīcija var kļūt ievērojami mazāka. Lai pasargātu lietotāju no vibrācijas sekām, jānodrošina tādi papildu drošības līdzekļi kā elektroiekārtas un darbinstrumentu apkope, atbilstoša roku temperatūra un atbilstoša darba organizācija. Akustiskā spiediena līmenis Lp

= 91.54 dB(A) K = 3 dB(A) Akustiskās jaudas līmenis : Lw

= 102,54 dB(A) K = 3 dB(A) Vērtība, kas mēra svārstību paātrinājumu (triecienurbšana betonā) a h,HD = 11,63 m/s

Vērtība, kas mēra svārstību paātrinājumu (dobšana) a h,Cheg = 14,54 m/s

Elektriskās ierīces nedrīkst izmest kopā ar sadzīves atkritumiem. Tās ir jānodod utilizācijai attiecīgajiem uzņēmumiem. Informāciju par utilizāciju var sniegt produkta pārdevējs vai vietējie varas orgāni. Nolietotās elektriskās un elektroniskās ierīces satur videi kaitīgās vielas. Ierīce, kura netika pakļauta otrreizējai izejvielu pārstrādei, rada potenciālus draudus videi un cilvēku veselībai.

• Ir tiesības veikt izmaiņas. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa (turpmāk „Grupa Topex”) ar galveno osu Varšavā, ul. Pogranicz- na 2/4, informē, ka visa veida autortiesības attiecībā uz dotās instrukcijas (turpmāk „Instrukcija”) saturu, tai skaitā uz tās tekstiem, samazinātām fotogrājām, shēmām, zīmējumiem, kā arī attiecībā uz tās kompozīciju, pieder tikai Grupa Topex, kuras ir aizsargātas ar likumu saskaņā ar 1994. gada 4. februāra „Likumu par autortiesībām un blakustiesībām” (Likumu Vēstnesis 2006 nr. 90, 631. poz. ar turmp. izm.). Visas Instrukcijas kopumā vai tās noteikto daļu kopēšana, apstrāde, publicēšana vai modicēšana komercmērķiem bez Grupa Topex rakstiskās atļaujas ir stingri aizliegta, pretējā gadījumā pārkāpējs var tikt saukts pie kriminālās vai administratīvās atbildības.83
