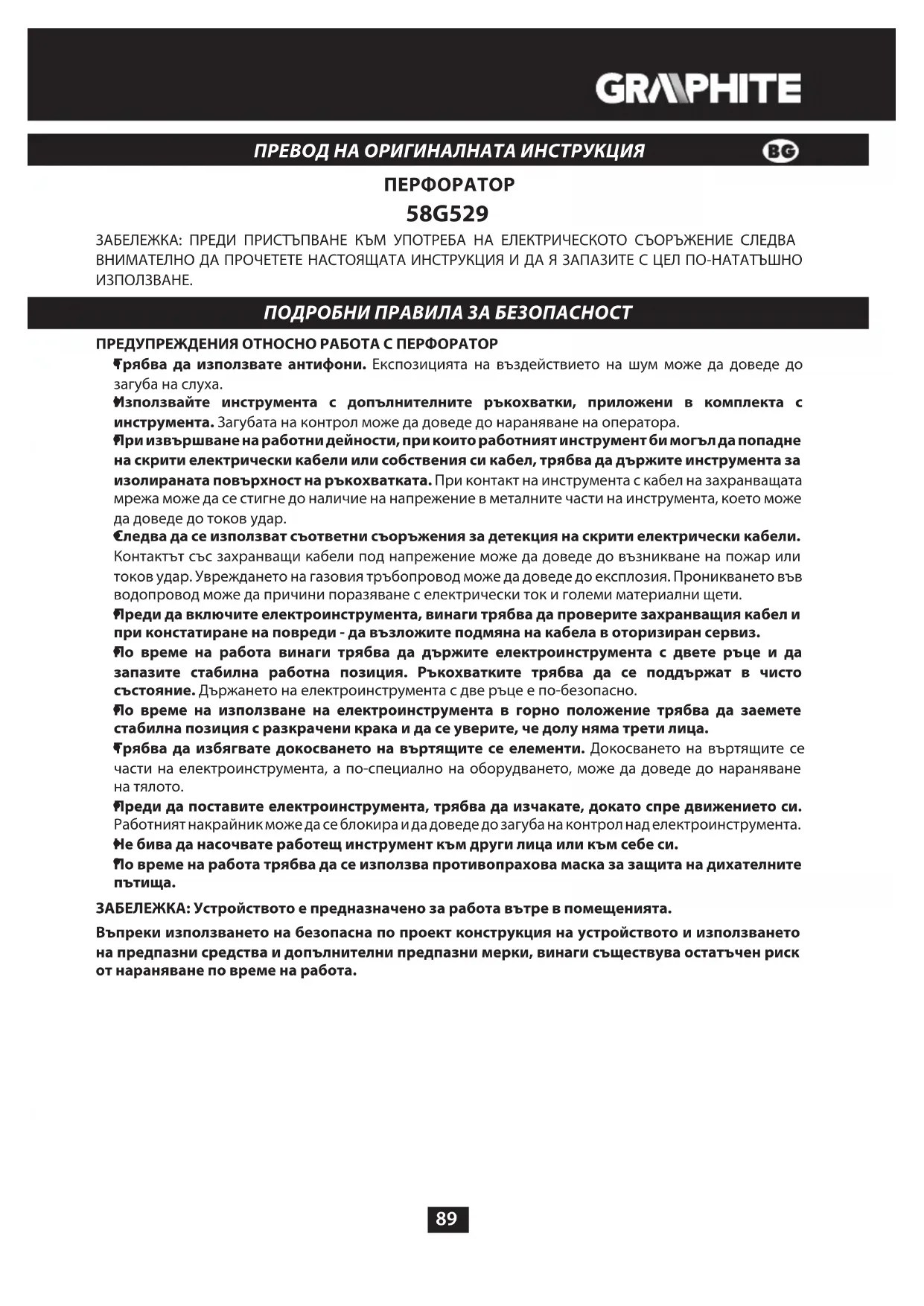

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ 58G529 Graphite

Трябва да използвате антифони. Експозицията на въздействието на шум може да доведе до загуба на слуха.

Използвайте инструмента с допълнителните ръкохватки, приложени в комплекта с инструмента. Загубата на контрол може да доведе до нараняване на оператора.

При извършване на работни дейности, при които работният инструмент би могъл да попадне на скрити електрически кабели или собствения си кабел, трябва да държите инструмента за изолираната повърхност на ръкохватката. При контакт на инструмента с кабел на захранващата мрежа може да се стигне до наличие на напрежение в металните части на инструмента, което може да доведе до токов удар.

Следва да се използват съответни съоръжения за детекция на скрити електрически кабели. Контактът със захранващи кабели под напрежение може да доведе до възникване на пожар или токов удар. Увреждането на газовия тръбопровод може да доведе до експлозия. Проникването във водопровод може да причини поразяване с електрически ток и големи материални щети.

Преди да включите електроинструмента, винаги трябва да проверите захранващия кабел и при констатиране на повреди - да възложите подмяна на кабела в оторизиран сервиз.

По време на работа винаги трябва да държите електроинструмента с двете ръце и да запазите стабилна работна позиция. Ръкохватките трябва да се поддържат в чисто състояние. Държането на електроинструмента с две ръце е по-безопасно.

По време на използване на електроинструмента в горно положение трябва да заемете стабилна позиция с разкрачени крака и да се уверите, че долу няма трети лица.

Трябва да избягвате докосването на въртящите се елементи. Докосването на въртящите се части на електроинструмента, а по-специално на оборудването, може да доведе до нараняване

Преди да поставите електроинструмента, трябва да изчакате, докато спре движението си. Работният накрайник може да се блокира и да доведе до загуба на контрол над електроинструмента.

Не бива да насочвате работещ инструмент към други лица или към себе си.

По време на работа трябва да се използва противопрахова маска за защита на дихателните

ЗАБЕЛЕЖКА: Устройството е предназначено за работа вътре в помещенията. Въпреки използването на безопасна по проект конструкция на устройството и използването на предпазни средства и допълнителни предпазни мерки, винаги съществува остатъчен риск от нараняване по време на работа.90 Обяснения на използваните пиктограми.

1. Да се прочете инструкцията за обслужване, да се спазват предупрежденията и условията за

безопасност съдържащи се в нея.

2. Устройството е с изолация втора класа.

3. Да се използват средства за лична защита (предпазни очила, шумозаглушители, противопрахова маска).

4. Да се откачи захранващия проводник преди да се започнат операциите по обслужването или

5. Да се пази от дъжд.

6. Да не се допускат деца до устройството.

КОНСТРУКЦИЯ И ПРЕДНАЗНАЧЕНИЕ Перфораторът е ръчен електроинструмент с изолация II класа. Устройството е захранвано с еднофазен електродвигател, чиято скорост на въртене е редуцирана с помощта на зъбна предавка. Перфораторът може да бъде използван за пробиване на отвори при режим на работа без удар, с удар или дълбаене на канали, както и обработка на повърхността в такива материали като бетон, камък, тухла и др. Областите на неговото използване са извършването на ремонтно-строителни, дърводелски и всякакви други работи в областта на самостоятелната аматьорска дейност (майсторене). Не бива да се използва електроинструмента за дейности извън неговото предназначение. ОПИСАНИЕ НА ГРАФИЧНИТЕ СТРАНИЦИ Долното номериране се отнася за елементите на устройството представени на графичните страници на настоящата инструкция.

1. Патронник SDS Plus

2. Закрепваща втулка

3. Превключвател на посоката на въртене

6. Превключвател на работния режим

7. Допълнителна ръкохватка

• Може да има разлика между чертежа и изделието. ОПИСАНИЕ НА ИЗПОЛЗВАНИТЕ ГРАФИЧНИ СИМВОЛИ

1. Допълнителна ръкохватка - 1 бр.

2. Лайстна на ограничителя

на дълбочината - 1 бр.

ПОДГОТОВКА ЗА РАБОТА ИНСТАЛИРАНЕ НА ДОПЪЛНИТЕЛНАТА РЪКОХВАТКА С оглед на безопасността по време на използването на перфоратора винаги трябва да се използва допълнителната ръкохватка, която може да бъде закрепена в произволно положение върху обиколката на нейното закрепване.

Да се разхлаби долната част на допълнителната ръкохватка (7) обръщайки я наляво.

Да се сложи фланеца на допълнителната ръкохватка (7) върху валцовата част на корпуса на перфоратора.

Да се завърти до най-удобното положение за планираната работа.

Да се затегне долната част на допълнителната ръкохватка (7) обръщайки я надясно с цел трайното й закрепване в избраното положение. ИНСТАЛИРАНЕ НА ЛАЙСТНАТА НА ОГРАНИЧИТЕЛЯ Лайстната на ограничителя (8) служи за определяне на дълбочината на задълбаването на свредлото в материала.

Да се натисне блокировката на лайстната на ограничителя (9) (черт. A).

Да се пъхне лайстната на ограничителя (8) в отвора на фланеца на допълнителната ръкохватка (7).

Да се блокира в избраното положение, освобождавайки натиска върху блокировката на лайстната на ограничителя (9). Нарезите върху лайстната на ограничителя (8) трябва да бъдат разположени в хоризонталната плоскост (перпендикулярно) спрямо допълнителната ръкохватка (7). Такова разположение гарантира оптимално предпазване на блокировката на лайстната на ограничителя. МОНТАЖ НА РАБОТНИТЕ ИНСТРУМЕНТИ Перфораторът е пригоден за работа с работни инструменти притежаващи патронник тип SDS Plus. Преди пристъпване към работа почистваме перфоратора и работните инструменти. Да се изключи електроинструмента от захранването. Перфораторът притежава система за закрепване clic-clic (без необходимостта от изтегляне на закрепващата втулка (2) по време на монтажа на работния инструмент).

Да се опре перфоратора на стабилна повърхност.

Слагаме дорника на работния инструмент в патронника (1), пъхайки го докрай (може да е необходимо да се обърне работния инструмент докато той заеме правилно положение) (черт. С).

Работният инструмент е правилно поставен, в случай, че не може да бъде изваден без изтегляне на закрепващата втулка (2) на патронника (1). Ако след разполагането на работния инструмент в патронника закрепващата втулка (2) не се връща изцяло до първоначалното положение, следва да се извади работния инструмент и да се повтори цялата операция. Висока ефективност на работата с перфоратора може да бъде постигната единствено тогава, когато се употребяват остри и неповредени работни инструменти. В случай на нужда работните инструменти трябва да се наострят или сменят. ДЕМОНТАЖ НА РАБОТНИЯ ИНСТРУМЕНТ Непосредствено след приключване на работа, работните инструменти могат да бъдат горещи. Трябва да се избягва непосредствения контакт с тях и да се използват съответните предпазни ръкавици. Работните инструменти след изваждането им трябва да бъдат почистени. Да се изключи електроинструмента от захранването.92

Издърпва се назад и придържаме закрепващата втулка (2).

С другата ръка издърпваме работния инструмент от патронника (1). ПРЕДПАЗЕН СЪЕДИНИТЕЛ Перфораторът е снабден с вътрешно настроен предпазен съединител. Шпинделът на перфоратора спира веднага щом работният инструмент се заклещи, което би могло да предизвика претоварване на електроинструмента. РАБОТА / НАСТРОЙКИ ВКЛЮЧВАНЕ / ИЗКЛЮЧВАНЕ Напрежението на мрежата трябва да съответства на стойността на напрежението посочено на табелката за технически данни на перфоратора. Включване – натиска се пусковия бутон (5) и се задържа в тази позиция. Изключване – освобождава се пусковия бутон (5). Блокировка на пусковия бутон (постоянен режим на работа)

Натиска се пусковия бутон (5) и се задържа в тази позиция.

Освобождава се пусковия бутон (4). Изключване:

Натиска се и освобождава пусковия бутон (5). Обсегът на скоростта на въртене на шпиндела е регулиран чрез степента на натиска върху пусковия (5). ПРЕВКЛЮЧВАТЕЛ НА РАБОТНИЯ РЕЖИМ Перфораторът е снабден с 4-функционален превключвател на работния режим (6). В зависимост от настройката може да се извършва пробиване без удар, пробиване с удар, дълбаене или да се разположи длетото в избрано положение. Преди смяната на положението на превключвателя на работния режим (6) трябва да се натисне блокировката „a” (черт. E).

Поз. 0 = позиция позволяваща настройването на длетото в избрано положение (символ на длетото)

Поз. 1 = нормално пробиване / завинтване (символ на свредлото)

Поз. 3 = дълбаене (символ на чука) Не бива да се предприемат опити за промяна на положението на превключвателя на работния режим по време, когато двигателят на перфоратора работи. Подобни действия биха могли да доведат до сериозно увреждане на перфоратора, а дори до нараняване на потребителя. Не бива да се използва тричелюстен патронник, когато перфораторът е настроен на работен режим за пробиване с удар. Този патронник е предназначен само за пробиване без удар (в дървесина или стомана). ПОСОКА НА ВЪРТЕНЕ НАДЯСНО - НАЛЯВО С помощта на превключвателя на оборотите (3) се извършва избор на посоката на въртене на шпиндела на перфоратора. При избора на посока на въртене трябва да се обърне внимание на графичните символи разположени върху корпуса на устройството.

Въртене надясно – настройваме превключвателя на посоката на въртене (3) в съответното

Въртене наляво – настройваме превключвателя на посоката на въртене (3) в съответното положение (черт. F). Не се разрешава да се извършва промяна на посоката на въртене, когато шпинделът на перфоратора се върти. Преди включването да се провери дали превключвателят на посоката на въртене е в правилно положение. Не може да се използва лявата посока на въртене при включен удар.93 ПРОБИВАНЕ НА ОТВОРИ

Пристъпвайки към работа с намерението да се направи отвор с голям диаметър, препоръчва се пробиването на по-малък отвор, а после неговото разширяване до желаните размери. Това ще предоврати възможността перфораторът да бъде претоварен.

При пробиването на дълбоки отвори трябва да се пробива постепенно на по-малки дълбочини, изваждайки свредлото от отвора с цел отстраняването на стърготини или прах от отвора.

Ако се стигне до заклещване на свредлото по време на пробиването, ще се задейства предпазния съединител. Трябва веднага да се изключи перфоратора, за да не се стигне до увреждането му. Отстраняваме заклещеното свредло от отвора.

Перфораторът следва да се държи на оста на пробивания отвор. Най-ефективна работа осигурява свредлото намиращо се под прав ъгъл спрямо повърхността на обработвания материал. В случай, че не се спази перпендикулярността по време на работа, може да се стигне до заклещването или счупването на свредлото в отвора. Продължителното пробиване при ниска скорост на въртенето на шпиндела води до прегряване на двигателя. Трябва да се правят периодични паузи в работата или да се остави инструмента да работи на максимални обороти без натоварване през период около 3 минути. Трябва да се внимава да не се покрият отворите в корпуса на перфоратора служещи за вентилация на неговия двигател. ПРОБИВАНЕ БЕЗ УДАР Материали от рода на стомана, дървесина и пластмаси могат да бъдат пробивани с помощта на перфоратора чрез използването на тричелюстен патронник заедно с преходен адаптер. Монтираме чрез свързване тричелюстния патронник и адаптера, а след това слагаме в патронника на перфоратора ( постъпваме така, както при свредлата с опашка SDS-Plus) (черт. G). Следва да се използват свредла от бързорежещи или въглеродни стомани (само в дървесина или в подобни на дървесина материали). Не се разрешава използването на тричелюстен патронник, когато перфораторът е настроен на работен режим за пробиване с удар. Този патронник е предназначен само за пробиване без удар (в дървесина или стомана). ПРОБИВАНЕ С УДАР За да се получи най-добър резултат от пробиването, трябва да се използват висококачествени свредла с накладки от сплави от метални карбиди (видиа). Възникналият по време на ремонтно-строителните работи прах е вреден за здравето. С цел ограничаването на неговото неблагоприятно влияние, се препоръчва използването на противопрахова маска, както и употребата на добра вентилация на работното място. Избираме съответния работен режим на пробиване, в този случай пробиване с удар.

Да се пъхне в патронника (1) съответното свредло с основа тип SDS-Plus.

Да се притисне свредлото към обработвания материал.

Да се включи перфоратора (механизмът на перфоратора би трябвало да работи плавно, а работният инструмент не би трябвало да се отвива от повърхността на обработвания материал).

В случай на нужда може да увеличим оборотите натискайки пусковия бутон (5). Появяващото се незначително биене на работния инструмент след пускането на устройството без натоварване е нормално явление. Работния инструмент автоматически се центрира в момента на контакта с материала. Това не влияе в никакъв степен на прецизността на пробиването. ДОПЪЛНИТЕЛНИ УКАЗАНИЯ ОТНОСНО ИЗПОЛЗВАНЕТО НА ПЕРФОРАТОР Пробиването с удар и дълбаенето изисква малко притискане на перфоратора. С цел постигането на най-висока ефективност при работа, трябва да оказваме върху устройството известен постоянен, умерен натиск (не прекомерен), понеже това би предизвикало спадане на ефективността на работата и възникване на твърде голямо претоварване на двигателя. . На94 перфоратора пълнен с постоянно смазочно средство е необходимо известно време за загряване в зависимост от температурата на околната среда. Ако перфораторът бъде оставен (неизползван) за по-дълго време или е използван при ниска температура, трябва да се позволи да поработи без натоварване в продължение на 2-3 минути. Наострените работни инструменти повишават ефективността на работата. Незамърсените вентилационни отвори намляват риска от прекомерно нагряване на двигателя. ОБСЛУЖВАНЕ И ПОДДРЪЖКА Преди да пристъпим към каквито и да било операции по инсталирането, регулирането, ремонта или обслужването, трябва да извадим щепсела на захранващия кабел от мрежовия

Препоръчва се почистване на устройството непосредствено след всяка една употреба.

За почистването да не се използва вода или други течности.

Не бива да се използват никакви почистващи средства или разтворители, тъй като могат е повредят пластмасовите части.

Устройството трябва да се почиства с помощта на сухо парче тъкан или да се продуха със сгъстен въздух с ниско налягане.

Редовно следва да се почистват вентилационните отвори в корпуса на двигателя за да не се допусне до неговото прекомерно нагряване.

В случай, че се появи прекомерно искрене върху колектора, да се поръча на квалифицирано лице проверката на състоянието на въглеродните четки на двигателя.

Устройството трябва да се съхранява на сухо, недостъпно за деца място СМЯНА НА ВЪГЛЕРОДНИТЕ ЧЕТКИ Употребените (по-къси от 5 мм), изгорели или счупени въглеродни четки на двигателя следва да бъдат незабавно сменени. Винаги сменяме едновременно двете четки. Операцията по смяната на въглеродните четки поверяваме само на квалифицирано лице, използвайки оригинални части. Всякакъв вид неизправности би трябвало да бъдат отстранявани от оторизирания сервиз на производителя. ТЕХНИЧЕСКИ ПАРАМЕТРИ НОМИНАЛНИ ДАННИ

Параметър Стойност Захранващо напрежение 230 V AC Честота на захранването 50 Hz Номинална мощност 800 W Скорост на въртене 0-1200 min

Енергия на удара 3,2 J Тип на патронника на работните инструменти SDS Plus Максимален диаметър на пробиване бетон 28 mm стомана 13 mm дървесина 30 mm Класа на защитеност II95 Маса 3,2 kg Година на производство 2021 ДАННИ ЗА ШУМА И ВИБРАЦИИТЕ Информация относно шума и вибрациите Нивата на генерирания шум, такива като ниво на генерираното акустично налягане Lp

и нивото на акустичната мощност Lw

, както и несигурността на измерването K , посочено по-долу в инструкцията съгласно нормата EN 60745. Стойностите на вибрациите (стойността на ускоренията) a

и несигурността на измерването K са обозначени съгласно нормата EN 60745-2-6, посочена по-долу. Посоченото в настоящата инструкция ниво на вибрациите е било измерено съгласно определената от нормата EN 60745 процедура на измерване и може да бъде използвано за сравнение на електроинструменти. Може да бъде използвано също така за встъпителна оценка на експозицията на вибрациите. Посоченото ниво на вибрациите е репрезентативно за основните приложения или с другите работни инструменти, а също, ако не бъде достатъчно поддържано, нивото на вибрациите може да се промени. Посочените по-горе причините могат да предизвикат окачване на експозицията срещу вибрациите по време на целия период на работа. За да се оцени точно експозицията срещу вибрациите, трябва да се вземат предвид периодите, когато електроинструментът е изключен или когато е включен, но не е използван за работа. По този начин общата експозиция срещу вибрациите може да се окаже значително по-ниска. Трябва да се въведат допълнителни средства за безопасност с цел защитата на потребителя пред последствията от вибрациите, такива като: поддръжка на електроинструменти и работни инструменти, осигуряване на съответната температура на ръцете, правилна организация на работата. Ниво на акустичното налягане Lp

= 91.54 dB(A) K = 3 dB(A) Ниво на акустичната мощност : Lw

= 102,54 dB(A) K = 3 dB(A) Стойност на вибрационните ускорения (пробиване с удар в бетон) a h,HD = 11,63 m/s

Стойност на вибрационните ускорения (дълбаене) a h,Cheg = 14,54 m/s

ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА Електрически захранваните изделия не трябва да се изхвърлят с домашните отпадъци, а трябва да се предадат за оползотворяване в съответните заводи. Информация за оползотворяването може да бъде получена от продавача на изделието от местните власти. Негодното електрическо и електронно оборудване съдържа непасивни субстанции за естествената среда. Оборудването, неотдадено за рециклиране, представлява потенциална заплаха за околната среда и за здравето на хората.

• Запазва се правото за извършване на промени. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa със седалище във Варшава, ул. Погранична 2/4 (наричана по-нататък : „Grupa Topex”) информира, че всякакви авторски права относно съдържанието на инструкция (наричана по-нататък: „Инструкция”), включващи между другото нейния текст, поместените фотографии, схеми, чертежи, а също и нейните композиции, принадлежат изключително на Grupa Topex и подлежат на правна защита съгласно закона от 4 февруари 1994 година относно авторското право и сродните му права (еднороден текст в Държавен вестник 2006 № 90 поз. 631 с по-късните изменения). Копирането, преработването, публикуването, модифицирането с комерческа цел на цялата инструкция, както и на отделните й елементи без съгласието на Grupa Topex изразено в писмена форма, е строго забранено и може и може да доведе до привличането към гражданска и наказателна отговорност.96
