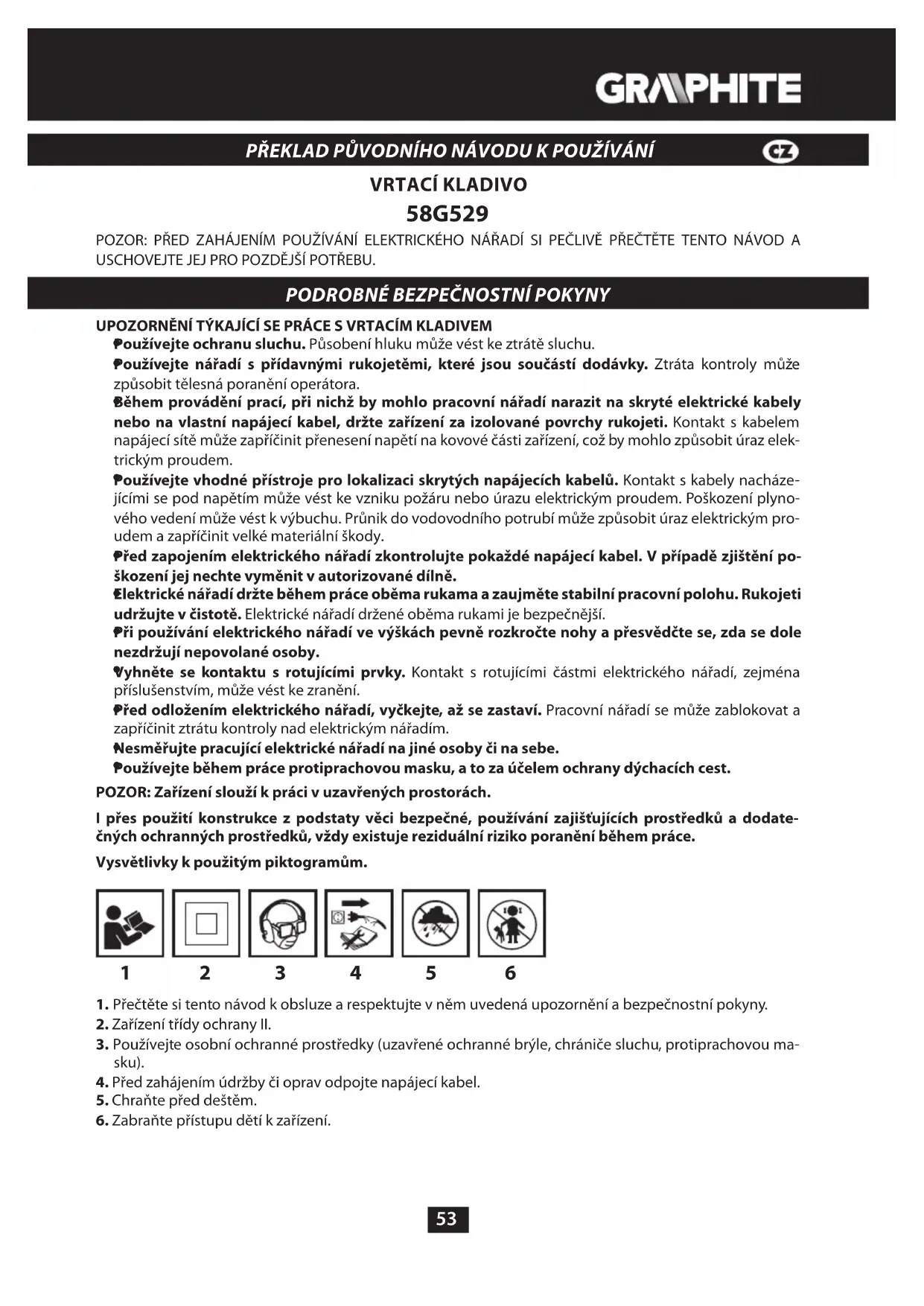

NÁVOD K OBSLUZE 58G529 Graphite

Pouzivejte ochranu sluchu. Pusobeni hluku muze vest ke ztraté sluchu.
Pouzivejte nárdí s pridavnými rukojetémi, které jsou soucásti dodávky. Ztrata kontroly muze zpúsobit t'élesná poraněni operatóra.
Behem provadéni praci, pri nichz by mohlo pracovni naradi narazit na skryte elektrické kabel nebo na vlastni napajeci kabel, drzte zařizeni za izolované povrchy rukojeti. Kontakt s kabelem napajeci site muze zaprčinit preneseni napétí na kovové casti zařizení, což by mohlo zpúsobit uraz elektrický proudem.
Pouziveje vchodne pristroje pro lokalizaci skrytych napajecich kabelu. Kontakt s kabely nachazejici m se pod napetim muze vest ke vzniku pozaru nebo urazu elektrickym proudem. Poškozeni plynoveho vedení muze vest k vybuchu. Prunik do vodovodniho potrubí muze zpúsobit uraz elektrickym proudem a zaprčinit velké materiálni skody.
Pred zapojenim elektrického nářadi zkontrolujte pokaźde napajeci kabel. V pripadě zjiastěni poškození jej nechte vyměnit v autorizovné dīnlě.
Elektrické nárdi drzte během prace oběma rukama a zaujměte stabilné pracovné polohu. Rukojeti udržujte v Čistoté. Elektrické nárdi držené oběma rukami je bezpečnéjsí.
Při použiváni elektrického náradi ve vyškách pevně Rozkročte nohy a prěsvěděcte se, zda se dole nezdržuji nepovolané osoby.
Vyhnete se kontaktu s rotujicimi privky. Kontakt s rotujicimiolestmi elektrického naradi, zejmena prislusenstvím, muže věst ke zraněni.
Pred odlozenim elektrického nářadi, vyčkejte, až se zastaví. Pracovní nářadi se muže zablokovat a zapřicinit ztratu kontroly nad elektrickým náradím.
Nesmérjute pracujici elektrické náradí na jiné osoby ci na sebe.
Pouzivejte bēhem práce protiprachovou masku, a to za učelem ochrany dychacích cest.

POZOR: Zařizení slouží k préci v uzavrenych prostorách.

I pres pouziti konstrukce z podstaty veci bezpecné, pouzivani zajistujicich prostredku a dodatechnych ochrannych prostredku, vzyd existuje rezidualni riziko poraneni behem prace.

Vysvětlívy k použitým piktogramúm.

1

2

3

4

5

6

1. Přěctěte si tento námod k obsluze a respektujte v něm uvedená upozorněná bezměchnostníPokyny.
2. Zarfené tridy ochrany II.
3. Používejte osobní ochranné prostředky (uzavěné ochranné brýle, chránic sluchu, protiprachovou masku).
4. Pred zahajenim udrzby ci oprav odpoje napajeci kabel.
5. Chrante préd destém.
6. Zabrańe pristupu děti k zařizení.

KONSTRUKCE A URÇENİ

Vrtaci kladivo je ručni elektrické náradí s tridou ochrany II. Zažení je poháněno Jednofázovém komutatórovým motorem, jehož otáčky jsou redukovány prostřednictvím ozubeného prěvodu. Vrtaci kladivo lze používat k vrtani otvorů v režimu bez príklepu cis príklepem nebo k raženi kanálů a obrábení povrchů u takovych materialů jak je beton, kamen, cihla apod. Používa se pri provaděné rekonstrukčnéch, stavebnich, truhlářských a veškěrčích kutilskích prací.

Elektrické náradí je nutné používat v souladu s和他的 určením.

POPIS STRAN S VYOBRAZENIMI

Nizé uvedene cislování se vztahujé k prvkum zaífeníznázornénym na vyobrazenich v toto námodu.

1. Sklicidlo SDS Plus
2. Upíncí pouzdro
3. Přepínač pro volbu směru otáčení
4. Tlačitko pro blokováni zapinače
5. Zapinač
6. Přepínač pro volbu režimu
7. Prídavná rukojet
8. Liha hloubkového dorazu

9. Tlačitko pro blokovani lišty hloubkového dorazu

10. Skutečné výrobek se muže lišit od vyobrazení.

POPIS POUZITYCH GRAFICKYCH OZNACENI

POZOR

UPOZORNENI

MONTAZ/NASTAVENI

INFORMACE

VYBAVENI A PRISLUSENSTVI

1. Prídavná rukojet - 1 ks

2. Liša hloubkového dorazu - 1 ks
   3.Vrtacisklicidlo -1ks

3. Adapter pro vrtaci sklicidlo - 1 ks
   5.Vrátáky -1 ks

4. Prenośny kufrík - 1 ks

PRIPRAVA K PRACI

INSTALACE PRIDAVNÉ RUKOJETI

Z bezpečnostnich dūvodu je pri práci s vrtacim kladivem vždy nutné používat pridavnou rukojet, kterou lze upevnit v libovolné poloze po obvodu jejího upevněni.

Uvolnete dolni ccast pridavne rukojeti (7) jejim otocenim doleva.
Nasuţe prirubu pridavné rukojeti (7) na valcovouolest krytu vrtaciho kladiva.
Otoctre rukojet do nejphohodlnejsi polohy pro danou cinnost.
Dotahnete dolni ccast pridavné rukojeti (7) jejim otocenim doprava, a to pro trvale upevné ve zvolené poloze.

INSTALACE LISTY HLOBKOVEDORAZU

Liša hloubkového dorazu (8) slouží ke stanovení hloubky vnořeni vrtáku do materiálu.

Stiskne tlačitko pro blokovani listy hloubkového dorazu (9) (obr. A).
Zasunte listu hloubkového dorazu (8) do otvoru v prirubě pridavné rukojeti (7).
Tablokujte ji ve vybrané poloze, a to uvolnémim prftlaku na tlacitko pro blokovani listy hloubkového dorazu (9)

Zárezy na listé hloubkového dorazu (8) musi byt umistěny vodorovné (svisle) vzhledem k pridavné rukojeti (7). Takové umistěné zajistůte optimálni zabezpěcení blokovány listy hloubkového dorazu.

MONTAZ PRACOVNIHO NARADI

Vrtacikladivo je uzpusobeno pro pouzivani's pracovnim naRADim, jez ma stopky typu SDS Plus. Prid zahajenim cinnosti ocistete sklicidlo vrtaciho kladiva a pracovni naradi.
Odpojte elektrické náradi od napajeni.
Vrtaci kladivo je vybaveno upevnovacim systémem clik-clik (bez nutnosti odaženi upinaciro pouzdra (2) pri montaži pracovniho náradí).
Opretvevtaci kladivo o stabilni povrch.
Vlozte trn pracovniho naradi do sklicidla (1) azasunte jej na doraz (muze se stat, ze bude tbrepa pracovni naradi pootocit, aby se dostalo do spravné polohy) (obr. C).
Pracovni náradí je správně nasazeno,Pokud jej nelze vyjmout bez odaženi upinacího pouzdra (2) sklici-dla (1).
i Pokud se upinaci pouzdro (2) zcela nevrati do puvodni polohy po umisteni pracovnho naradi v sklificide, je treba pracovni naraudi vyjmout a celv postup zopakovat.
Vysoké učinnosti pri práci s vrtacim kladivem dosáhnette pouze pri používání ostroho a nepoškoze-ného pracovniho nařadi. V pripadě potřeby je nutné pracovní nařadi nabrousit nebo vyměnit.

DEMONTÁZ PRACOVNIHO NÁRADI

Bezprostředné po ukončeni Činnosti může být pracovní nářadi horké. Zabraťe prímemu kontaktu s nastrojem a používejte vchodné ochranné rukavice. Pracovní nářadi je třeba po vyjmuti ocistit.
Odpojte elektrické náradí od napajeni.
Odtahnete upinacipouzdro (2) smerem dozadu a pridrzte jej.
Druhou rukou yvtáhněte pracovní nařadi ze sklícidla (1).

BEZPECNOSTNI SPOJKA PROTI PRETIZENI

Vrtaci kladivo je vybaveno vnitnene nastavenou bezpecnostni spojkou proti pretizeni. Vreteno vrtacho kladiva se zastavi, jakmiele dojde k zaseknuti pracovniho nastroje, protoze by to mohlo vest k pretizeni elektrickeho naradi.

PROVOZ/NASTAVENI

Sitové napěti musí odpovídat velikosti napěti uvedené na typovém štítku vrtacího kladiva.
Zapnutí - stisknéte tlacítko zapínače (5) a pridržte jej v tétó poloze.

Vypnuti - uvolněte stisk tlacíťka zapínače (5).

Blokováni zapínače (nepretržitý chod)

Zapinání:

Stisknete tlačitko zapinace (5) a pridržte jej v teto poloze.
Stiskněte tlacítko pro blokováni zapínače (4) (obr. D).
volnete stisk tlacitka zapinace (4).

Vypnuti:

Stisknete a uvolnete tlačitko zapinače (5).

i Rozsah otacek vretene je regulovan mirou tlaku na tlacitko zapinace (5).

PREPINAc PRO VOLBU REZIMU

Vrtaci kladivo je vybaveno 4-polohovym prepinačem pro volbu režimu (6). V závislosti na nastavení je možné provadět vrtání bez príklepu, vrtání s príklepem, sekání nebo nastavit dlato ve vybrané poloze. Predzměnou polohy prepinače pro volbu režimu (6) stisknéte blokovaci tlacitko „a“ (obr. E).
Pol. 0 = poloha umožnujíci nastavení dlátá do zvolené polohy (symbol dláta).
Pol. 1 = normálí vrtáni / šroubování (symbol vrtáku)
Pol. 2 = vrtání s príklepem (symbol vrtáku a kladiva)
Pol. 3 = sekáni (symbol kladiva)

Nepokousejte se zmenit polohu prepinace pro volbu rezimu, kdyz motor vrtaciho kladiva pracuje. Mohlo by to vest k vaznemu poskozeni vrtaciho kladiva a dokonce i k poraneniu uživatele. Nepouzivejte tricelistové vrtaci sklicidlo,Pokud je vrtaci kladivo nastavene na provoz v rezimu vrtani s priklepem. Toto sklicidlo je urceno vyhradnek vrtani bez priklepu (do d'reva nebo oceli).

SMER OTÁÇENİ DOPRAVA -DOLEVA

Pomoci prepinae pro volbu smeru otaceni (3) Ize zvolit smer otaceni vretene vrtaciho kladiva. Pri volbe smeru otaceni se ridte grafickym oznacenim umistenym na krytu zarizeni.
Otaceni doprava - nastavte prepinac pro volbu smeru otaceni (3) v prislu-sné poloze. Otaceni doleva - nastavte prepinac pro volbu smeru otaceni (3) v prislu-sné poloze (obr. F).

Smér otáčeni se nésmí měnit,Pokud se vřeteno vrtaciho kladiva otáči.Pred spustěním vrtaciho kladiva se prěsvěděte, zda je prepínac pro volbu směru otáčeni ve správné poloze. Pri zapnutém priklepu nepoužívejte smér otáčeni dolea.

VRTÁNÍ OTVORU

Chcete-li vyvtat otvor o velkem prumru, doporuucjeme nejprve vyvrtat mensi otvor a pote jej vrtanim Rozsirit na pozadovany rozmr. Zabranite tak moznemu pretizeni vrtaciho kladiva.

PriVytvareni hlubokych otvoru vrtejte postupne, do mensich hloubek, vyjimejte vrtak z otvoru, aby bylo mozné odstraneni trisek nebo prachu z otvoru.
Oojde-li beshem vrtani k zasekuti vrtaku, zareaguje bezpecnostni spojka proti pretizeni. Neprodlene vrtaci kladivo vypnete, abyste zabranili jeho poskozeni. Odstrahte zasekuty vrtak z otvoru.
Orzte vrtaci kladivo v jegne ose s vrtanym otvorem. Nejefektivnji spraci zarucje pravouhlé nastaveni vrtaku k povrchu obrabeneho materiallu. Neni-li zachovana kolmost, muze beshem prace dojit k zaseknuti nebo zlomeni vrtaku v otvoru.

V priadé dlouhodobého vrtání pri nizkych otáčkach vretene hrozi prehrát motoru. Je tbreba delat pravidné prestávky v praci nebo nechat zaizeni pracovat na maximálnich otáčkach bez zatizeni po dobu cca 3 min. Dbeje na to, aby nebyly zakryte otvory v telese, které slouží k ventilaci motoru vrtacího kladiva.

VRTÁNÍ BEZ PřÍKLEPU

U takovych materialu jako je ocel, drevo a umelá hmota lze provadět vrtání pomoci vrtaciho kladiva za použiti tricelistového vrtaciho sklicidla spolu s pruchozim adaptérem. Sesroubujte tricelistové sklicidlo a adaptor a poté je umistěte do sklicidla vrtaciho kladiva (postupujte jaku u vrtáků se stopkami SDS-Plus) (obr. G).

Používejte vrtáky z rychlořezněch nebo uhlíkověch ocelí (pouze pro děvo a materiały na bázi děva).

Nepouzivejte tricelistové vrtaci sklicidlo,Pokud je vrtaci kladivo nastavené na provoz v rezimu vrtani s príklepem. Toto sklicidlo je určeno vyhradné k vrtání bez príklepu (do dřeva nebo oceli).

VRTÁNÍS PRÍKLEPEM

Pro dosaženi co nejlepsich vysledku je tbrepa pouzivat kvalitni vrtaky s destickami ze slinuteho karbidu (vidium).
Prach vznikajici beshem rekonstrukcnstavebnich prac ie zdravi skodlivy. Pro omezeni jeho neprizniveho vlivu se doporučuje použivani protiprachové masky a dobra ventilace na pracovišti.
volte prisluşny rezim vrtání, v toto pripadé vrtání s príklepem. Vlozte do sklédida (1) vchodný vrták s drikem typu SDS-Plus.

Pritlacte vrtak k obrabenemu materialu.

Zapnete vrtaci kladivo (mechanismus vrtaciho kladiva by mel pracovat plynule a pracovni naradi by se nemelo odrazet od povrchu obrabeneho materialu).
Pripadne muzete zvysit otacky pritlacenim na tlačitko zapinače (5).

Vyskytujic se obcas nepatrno hazeni pracovniho naradi po spusteni zaizeni bez zatizeni je normalinjev. Pracovni nara di se automatickvystreduje v okamziku kontaktu s materialem. Nemto zdnyvliv na presnost vrtani.

DOPLNKOVE POKNY KPOUZIVANI VRTACIHOKLADIVA

Pri vrtani's priklepem a sekani je nutne mirné pritlačeni na vrtaci kladivo.

Pro dosaženi maximalí učinnosti během práce je třeba na zařizení neustále mirné tlacit (ne príliš), jinak by totíž mohlo dojit ke sniženi efektivity práce a púsobeni príliš velkého zatízení na motor. Vrtaci kladivo plnéné pavnám mazivem potřebuje určitou robu na zahrátí, ktera závisí na teplote okoli. Pokud nebylo vrtácí kladivo po delsí robu používáno neboPokud je provozováno pri nizkých teplotách, pak je nutné jej nechat pracovat po robu 2-3 minut bez zatízení. Nabrousene pracovníaradi zvyšuje efektivitu práce. Ventilacné olvory nesmí byt zanesené, aby nedocházelo k prehrátí motoru.

PEČEA UDRŽBA

Před zahájením jakýchkoliv Činností spojených s instalaci, serizováním, opravami nebo udžbou je nutné vyтáthnout zástrčku napajecího kabelu ze sitóve zásuvky.

UDRZBA A SKLADOVÁNÍ

Doporucije se cistit zaizeni ihned po kazdém pouziti.
忍 cisteni nepouziveje vodu ani jiné kapaliny.

Nepouzivejte zadne cisticic prostrekdky ani Rozpoustedla, jelikozmuze dojit k poskozeni plastovych socasti.

Cistete zaizeni suchym hadrikem nebo proudem stlaeného vzduchu s nizkym tlakem.
Pravidelné Čistěte ventilacné olvory v krytu motoru, aby nedocházelo k prehrátá zařizení.
Vyskytujie-li se na komutatoru nadmérné jiskréní, nechte zkontrolovat stav uhlikovych kartáču motoru kvalifikovanou osobou.
pripadeposkozeni napajecihokabelu je treba jej vymenit za kabel se stejnymi parametry.Toutocinnostipoverte kvalifikovaneho odbornika nebo zaizeni odneste do servisu.
Uchovávejte zařízení vždy na suchém miste mimo dosah děti.

VYMENA UHLIKOVYCH KARTACU

Opotrebované (kratsi než 5 mm), spalene nebo prasklé uhlikové kartáče motoru je třeba neprodleně vyměnit. Vždy je nutné vyměnit současně oba uhlikové kartáče.

Uhlíkové kartáče smí vyměnovat pouze kvalifikovánsoba za použiti originárnich dlú.

Věskere závady je nutné nechat odstranit v autorizovaném servisu vyrobce.

TECHNICKÉ PARAMETRY

JMENOVITE UDAJE

Vrtací kladivo
Parametr Hodnota
Napájecí napětí 230 V AC
Napájecí kmitočet 50 Hz
Jmenovitý vykon 800 W
Rychlost otáčení 0-1200 min	-1
Frekvence príklepu 0 - 5300 min	-1
Energie príklepu 3,2 J
Typ sklíčidla pro uchycení pracovních nástojů SDS Plus

Maximálí průměr pro vrtání	beton 28 mm
	ocel 13 mm
	děvo 30 mm
Třída ochrany II
Hmotnost 3,2 kg
Rok výroby 2021

UDAJE O HLUKU A VIBRACICH

Informace tykajici se hluku a vibraci

Hladiny emise hluku, jako jsou hladiny emise akustického tlaku LpA, hladiny akustického vykonu LwA, a nejistota měréní K jsou uvedeny v navodu nizé v souladu s normou EN 60745.

Hodnoty vibraci (hodnota zrychleni) a_h a nejistota měřeni K, označene v souladu s normou EN 60745-2-6, jsou uvedeny nizé.

Uvedená v tomto námodu hladina vibraci byla zmrěna v souladu s postupem měréní stanoveným normou EN 60745 a muže byt použita ke srovnávání elektrického náradi. Lze ji také použít k prědbeznému hodnocení expoze vibracim.

Uvedená hladina vibraci je representativni pro základní použítí elektrického náradi. Bude-li elektrické náradi použito k jinému učelu nebo s jiným pracovním náradím a nebude-li dostacujícím způsobem udržovány, může se hladina vibraci zmenit. Vyše uvedeni prčiny mohou způsobit navýsení expoze vibracím během celé doby provozu.

Pro présné zhodnocéné expoice vibracim je potreba zohlednit období, kdy je elektrické náradi vypnuto nebo když je zapnuto, ale nepoužívánokráci. Timto zpúsobem celková expoice vibracim múzebyt mnohem nizsí. Je t'reba zavest dodatečná bezpečnostní opatřeni pro ochranu uzivatele proti nasledkúm vibrácí, jakó: udrzba elektrického a pracovniho náradi, zabezpečeni príslusné teploty rukou, vchodné organizace práce.

Hladina akustického tlaku: Lp_A = 91.54 dB(A) K = 3 dB(A)

Hladina akustického vykonu: w_A = 102,54 dB(A) K = 3 dB(A)

Hodnota zrychlení vibraci (vrtání)'s príklepem v betonu) a_hHD = 11,63m / s^2 K = 1,5m / s^2

Hodnota zrychlení vibrací (sekáni) a_h,Cheq = 14,54m / s^2 K = 1,5m / s^2

OCHRANA ZIVOTNIHO PROSTREDA

Elektricky napajene vyrobky nevyhazujte spolu s domacim odpadem, nybrz je odevzdejte k likvidaci v prisluśnych závodech pro zpracovani odpadu. Informace ohledné likvidace Vám poskytne prodejce nebo mistréni urady. Použitá elektrická a elektronická zařizení obsahuji latky škodlive proživotné prostředi. Nerecyklovaná zařizení predstavuji potenciálné nebezpečí proživotné prostředi a zdraví osob.

• Právo na provaděné změn je vyhrazeno.

"Grupa Topex Spóka z ograniczona odpwiedzialnosci" Spóka komandytowa se sidlem ve Varšavé, na ul. Pograniczna 2/4 (dalejen: Grupa Topex") informuje, ze veskera autorska prava k obsahu tohoto navodu (dalejen: nadvod), včetné m.j. textu, použitych fotografí, schemat, vykresu a také jeho usporadání, náleží vyhradné firme Grupa Topex a jsou pravné chránaně podle zákona ze dne 4. unora 1994, o autorských právech a právech příbuznych (sibirka zákönú z roku 2006 c. 90 połožka 631 s posdějšimi zěmámí). Koprirovány, zpracovánuí, zvezějnováni ci modifikováni celeho navodu jaků i jeho Jednotlivychíchasti pro komerčné učely bez písemného souhlasu firmy Grupa Topex je prisné za kázANO a muže mit za nasledek obcanskoprávní a trestné stihání.

PREKLAD PÓVODNÉHO NÁVODU NA POUZITIE

SK

VRTACIE KLADIVO

58G529

UPOZORNENIE: SKÖR, AKO PRISTÜPITE K POUŽIVANIU ELEKTRICKÉHO NÁRADIA, POZORNE SI PRECÍTAJTE TENTO NÁVOD A USCHOVAJTE HO NA NESKORSIE POUŽITIE.

PODROBNE BEZPECNOSTNPEPREDPISY

VYSTRAHY TYKAJUCE SA PRACE S VRTACIM KLADIVOM

1. Upevnovací mechanizmus SDS Plus
2. Upevnovacie puzdro
3. Prepinač smeru otáčania
4. Aretacné tlacidlo spinaça
5. Spinač
6. Prepinač pracovného režimu
7. Prídavná rukovat
8. Listarazky

9. Aretacné tlacidlo listy zarázky

10. Obrazok s vyrobkom sa nemusia zhodovat.

OPISPOUZITYCHGRAFICKYCHZNAKOV

UPOZORNENIE

VYSTRAHA

MONTAZ/NASTAVENIA

INFORMÁCIA

VYBAVENIE A PRISLUSENSTVO

1. Pridavna rukovat - 1 ks.

2. Adaptér vrtacieho sk'učovadla -1 ks.

3. Liša zarázky hlbky -1 ks.

5.Vrtaky -1ks.

Pracovny nastroj je správné osadený, ak sa nedá vybrat bez toho, aby ste odtiahli upinacie puzdro (2) sklučovadla (1).

Hned' po skončeni práce možu byt' pracovné nastroje horúce. Vyhybajte sa priamemu kontaktu s nimi a používajte vchodné ochranné rukavice. Pracovné nastroje po vybrató ocistite.
Elektrické náradie odpoje od zdroja elektrického napātia.
Upinacie puzdro (2) odtdihnite dozadu a pridrzte. Druhou rukou vytihnite pracovny nastroj zo sklučovadla (1).

SPOJKA PROTI PRETAZENIU

Vrtacie kladivo je vybavené vnutorne nastavenou spojkou proti pretaženiu. Vreteno virtacieho kladiva sa zastaví hned, aka sa pracovný nastroj zasekne, co by mohlo sposobit pretaženie elektrického naradia.

PRÁCA / NASTAVENIA

Napätie v sieti musí zodpovedat hodnote el. napätia uvedenej na popisnom šitiku vrtacieho kladiva.
Zapnutie - stlačte tlacidlo spinača (5) a pridržte ho v tejto polohe. Vypnutie - uvolnite tlak na tlacidlo spinača (5).

Zablokovanie spinača (nepretržitá práca)

Zapinanie:

tlačte tlacidlo spínača (5) a pridržte ho v tejto polohe.
Stlacte aretačné tlacidlo spinača (4) (obr D).
volnite tlak na tlacidlo spinaça (4).

Vypinanie:

Stlache uovlnite tlak na tlacidlo spinaça (5).

i Rozsah rychlosti otacania vretena sa regulje silou tlaku na tlacidlo spinaca (5).

PREPINAICPRACOVNEHOREZIMU

Pol 2 = priklepové vrtanie (symbol vrtáka a kladiva)
Pol 3 = vysekávanie (symbol kladiva)

Nepokusajte sa menit'polohu prepinaca pracovneho rezimu, ked'motor kladiva pracuje. Mohlo by to sposobit'važne poskodenie vrtacieho kladiva, ak oaj zranenie obsluhujucej osoby. Nepouživajte trojcelustové vrtacie sklučovadlo, ak je vrtacie kladivo nastavené na prácu v rezime vrtania s priklepom. Toto sklučovadlo je urcené vyhradne na vrtanie bez priklepu (do dreva alebo ocele).

SMER OTÁČOK DOPRAVA - DOLAVA

Materiały ako ocel, drevo a plastické hmoty atd. możno vrtat vrtacim kladivom pri použitý trojčelustoveho vrtacieho sklucovadla spolu s prechodnám adaptérom. Trojčelustóve vrtace sklucovadlo a adaptor zmon-tujte utiahnutím a následne vložte do sklucovadla vrtacieho kladiva (postupujte ak o v pripad e vrtákov s upevnovácím mechanizmom SDS-Plus) (obr G).

Trojčelustové vrtacie sklučovadlo nie je dovolné používat, ked' je vrtacie kladivo nastavené na prácu v režime priklepoveho vrtania. Toto sklučovadlo je určené vyhradne na bezpriklepové vrtanie (do dreva alebo ocele).

VRTANIE PRIKLEPOM

Vyberte prisluzny rezim vrtania, v toto pripe de priklepove vrtanie.
Do sklučovadla (1) vložte vhodný vrták so stopkou typu SDS-Plus.
rtak pritlacte k obranemu materialu.
Vrtacie kladivo zapnite (mechanizmus vrtacieho kladiva by mal pracovat plynule a pracovné nastroje by sa nemali odrázát od povrchu obrabaného materialú).
pripe potreby zvyste rychlost otacok stlacenim tlacidla spinaca (5).
