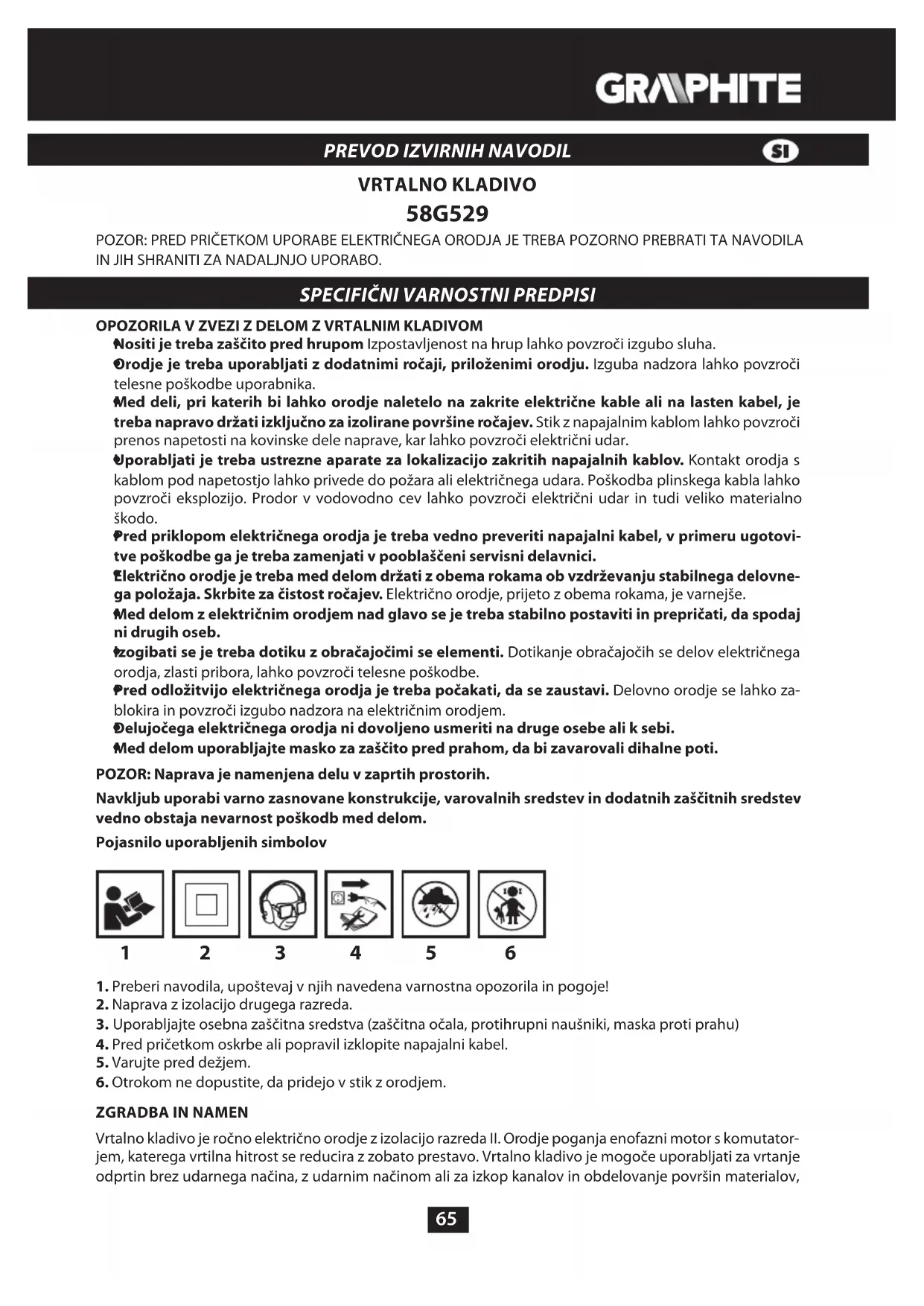

NAVODILA ZA UPORABO 58G529 Graphite

Nositi je treba zaščito pred hrupom Izpostavljenost na hrup lahko povzroči izgubo sluha.

Orodje je treba uporabljati z dodatnimi ročaji, priloženimi orodju. Izguba nadzora lahko povzroči telesne poškodbe uporabnika.

Med deli, pri katerih bi lahko orodje naletelo na zakrite električne kable ali na lasten kabel, je treba napravo držati izključno za izolirane površine ročajev. Stik z napajalnim kablom lahko povzroči prenos napetosti na kovinske dele naprave, kar lahko povzroči električni udar.

Uporabljati je treba ustrezne aparate za lokalizacijo zakritih napajalnih kablov. Kontakt orodja s kablom pod napetostjo lahko privede do požara ali električnega udara. Poškodba plinskega kabla lahko povzroči eksplozijo. Prodor v vodovodno cev lahko povzroči električni udar in tudi veliko materialno škodo.

Pred priklopom električnega orodja je treba vedno preveriti napajalni kabel, v primeru ugotovi- tve poškodbe ga je treba zamenjati v pooblaščeni servisni delavnici.

Električno orodje je treba med delom držati z obema rokama ob vzdrževanju stabilnega delovne- ga položaja. Skrbite za čistost ročajev. Električno orodje, prijeto z obema rokama, je varnejše.

Izogibati se je treba dotiku z obračajočimi se elementi. Dotikanje obračajočih se delov električnega orodja, zlasti pribora, lahko povzroči telesne poškodbe.

Pred odložitvijo električnega orodja je treba počakati, da se zaustavi. Delovno orodje se lahko za- blokira in povzroči izgubo nadzora na električnim orodjem.

Delujočega električnega orodja ni dovoljeno usmeriti na druge osebe ali k sebi.

Med delom uporabljajte masko za zaščito pred prahom, da bi zavarovali dihalne poti. POZOR: Naprava je namenjena delu v zaprtih prostorih. Navkljub uporabi varno zasnovane konstrukcije, varovalnih sredstev in dodatnih zaščitnih sredstev vedno obstaja nevarnost poškodb med delom. Pojasnilo uporabljenih simbolov

1. Preberi navodila, upoštevaj v njih navedena varnostna opozorila in pogoje!

2. Naprava z izolacijo drugega razreda.

3. Uporabljajte osebna zaščitna sredstva (zaščitna očala, protihrupni naušniki, maska proti prahu)

4. Pred pričetkom oskrbe ali popravil izklopite napajalni kabel.

5. Varujte pred dežjem.

Vrtalno kladivo je ročno električno orodje z izolacijo razreda II. Orodje poganja enofazni motor s komutator- jem, katerega vrtilna hitrost se reducira z zobato prestavo. Vrtalno kladivo je mogoče uporabljati za vrtanje odprtin brez udarnega načina, z udarnim načinom ali za izkop kanalov in obdelovanje površin materialov,66 kot npr. betona, kamna, opek ipd. Uporablja se za obnovitveno-gradbena dela, mizarska dela in za vsa dela na področju individualnega amaterskega dela (naredi si sam). Uporaba električnega orodja, ki ni v skladu z njegovim namenom, ni dovoljena.

OPIS GRAFIČNIH STRANI

Spodnje oštevilčenje se nanaša na elemente orodja, ki so predstavljeni na gračnih straneh pričujočih na- vodil.

6. Preklopnik delovnega načina

8. Letev omejevalnika

9. Tipka blokade letve omejevalnika

• Obstajajo lahko razlike med sliko in izdelkom.

1. Dodaten ročaj – 1 kos.

Iz varnostnih razlogov je pri uporabi vrtalnega kladiva treba uporabljati dodaten ročaj, katerega je mogoče pritrditi v poljuden položaj na obvodu njegove pritrditve.

Sprostite spodnji del dodatnega ročaja (7) z obračanjem v levo.

Objemko dodatnega ročaja (7) namestite na valjasti del ohišja vrtalnega kladiva.

Privijte spodnji del dodatnega ročaja (7) z obračanjem le-tega v desno z namenom stalne pritrditve v izbranem položaju.

Potisnite letev omejevalnika globine (8) v odprtino prirobnice dodatnega ročaja (7).

Zablokirajte v izbranem položaju, tako da sprostite pritisk na blokadi letve omejevalnika (9). Vrezi na letvi omejevalnika (8) morajo biti umeščeni vodoravno (pravokotno) glede na dodatni ročaj (7). Takšna umestitev zagotavlja optimalno zavarovanje blokade letve omejevalnika.67

NAMESTITEV DELOVNEGA ORODJA

Vrtalno kladivo je prilagojeno za delo z delovnimi orodji, ki imajo vpetje tipa SDS-Plus. Pred pričetkom dela je treba očistiti vpenjalo vrtalnega kladiva in delovna orodja. Izklopite električno orodje iz napajanja. Vrtalno kladivo ima vgrajeni sistem vpenjanja clic-clic (brez potrebe pomika vpenjalne stročnice (2) med namestitvijo delovnega orodja).

Delovno orodje je pravilno umeščeno, če ga ni mogoče izvleči brez pomika vpenjalne tulke (2) vpenjala (1). Če se po umestitvi delovnega orodja v vpenjalu vpenjalna tulka (2) ne vrne v celoti v prvoten položaj, je treba izvleci delovno orodje in ponoviti postopek. Visoko učinkovitost dela z vrtalnim kladivom se doseže le takrat, ko so uporabljena ostra in nepo- škodovana delovna orodja. Delovno orodje je treba po potrebi naostriti ali zamenjati.

ODSTRANITEV DELOVNEGA ORODJA

Takoj po končanju dela so lahko delovna orodja vroča. Treba se je izogibati neposrednemu stiku z njimi in uporabljati ustrezne zaščitne rokavice. Delovna orodja je treba po odstranitvi iz orodja očistiti. Izklopite električno orodje iz napajanja.

Z drugo roko izvlecite delovno orodje iz vpenjala (1). PREOBREMENITVENA SKLOPKA Vrtalno kladivo je opremljeno z vgrajeno preobremenitveno sklopko. Vreteno vrtalnega kladiva se zaustavi, če se delovno orodje uklešči, kar bi lahko povzročilo preobremenitev električnega orodja. UPORABA / NASTAVITVE UPORABA / NASTAVITVE Napetost omrežja mora ustrezati vrednosti napetosti, ki je podana na označni tablici vrtalnega kla- diva. Vklop – pritisnite vklopno tipko (5) in jo držite v tem položaju. Izklop - sprostite pritisk na tipki vklopnega stikala (5). Blokada vklopnega stikala (stalno delo) Vklop:

Poz 3 = dletenje (simbol kladiva) Ni dovoljeno opravljati menjave položaja preklopnika načina dela, medtem ko dela motor vrtalnega kladiva. To bi lahko privedlo do resne poškodbe vrtalnega kladiva in celo do poškodbe uporabnika. Uporaba 3-čeljustnega vpenjala takrat, ko je vrtalno kladivo nastavljeno na delo v udarnem načinu, ni dovoljena. To vpenjalo je namenjeno izključno za vrtanje brez udarnega načina (v les ali jeklo).

SMER VRTENJA V DESNO – LEVO

S pomočjo preklopnika obratov (3) se izbere smer vrtenja vretena vrtalnega kladiva. Pri izbiri smeri obratov je treba upoštevati gračne znake na ohišju naprave.

V primeru, da želite izvrtati odprtino z velikim premerom, se najprej priporoča vrtanje manjše odprtine, kasneje pa se opravi dodatno vrtanje za njeno razširitev na želeno dimenzijo. S tem se izognete preobre- menitvi vrtalnega kladiva.

Pri vrtanju globokih odprtin je treba vrtati postopoma, najprej manjšo globino nakar je treba odstraniti sveder iz odprtine, da bi se odstranili ostružki ali prah iz odprtine.

Če pride do ukleščenja svedra med vrtanjem, se vklopi preobremenitvena sklopka. Treba je takoj izključi- ti vrtalno kladivo, da ne bi prišlo do poškodbe le-tega. Odstranite ukleščeni sveder iz odprtine.

Vrtalno kladivo je treba držati v osi vrtane odprtine. Najučinkovitejše delo zagotovi nastavitev svedra pravokotno na površino obdelovanega materiala. V primeru, da pravokotnost med delom ni ohranjena, lahko pride do ukleščenja ali zloma svedra v odprtini. Dolgotrajno vrtanje pri nizki vrtilni hitrosti vretena lahko povzroči pregretje motorja. Vrtanje je treba občasno prekiniti ali omogočiti, da naprava deluje na maksimalnih obratih brez obremenitve približno 3 minute. Paziti je treba, da ne pride do zakritja odprtin v ohišju, ki služijo za zračenje motorja vrtalnega kladiva.

VRTANJE BREZ UDARNEGA NAČINA

V materiale, kot so jeklo, les in umetne snovi ipd., je mogoče vrtati s pomočjo vrtalnega kladiva z uporabo 3-čeljustnega vrtalnega vpenjala z adapterjem. Zmontirajte s privitjem 3-čeljustno vpenjalo in adapter in to potem namestite v vpenjalo vrtalnega kladiva (postopek je identičen kot v primeru svedrov z nastavkom SDS-Plus) (slika G). Treba je uporabljati svedre iz hitroreznega jekla ali iz ogljikovih jekel (samo v lesu in lesu podobnih mate- rialih). Uporaba 3-čeljustnega vpenjala takrat, ko je vrtalno kladivo nastavljeno na delo v udarnem načinu, ni dovoljena. To vpenjalo je namenjeno izključno za vrtanje brez udarnega načina (v les ali jeklo).

VRTANJE Z UDARNIM NAČINOM

Da bi dosegli najboljši rezultat vrtanja, je treba uporabljati svedre visoke kakovosti s prevleko iz volframo- vega karbida (vidia). Prah, ki nastane med obnovitveno-gradbenimi deli, je škodljiv zdravju. Za omejitev škodljivega vpliva je priporočljivo uporabiti protiprašno masko ter tudi zagotoviti dobro prezračevanje na de- lovnem mestu.

Vklopite vrtalno kladivo (mehanizem vrtalnega kladiva mora tekoče delovati, delovno orodje se ne sme69 odbijati od površine obdelovanega materiala).

Po potrebi je mogoče povečati vrtljaje s pritiskanjem na vklopno stikalo (5). Včasih lahko po zagonu delovnega orodja brez obremenitve pride do rahlega udarjanja delovnega orodja, kar ni neobičajno. Delovno orodje se avtomatsko centrira v trenutku stika z materialom. To na noben način ne vpliva na točnost vrtanja.

DODATNA NAVODILA ZA UPORABO VRTALNEGA KLADIVA

Vrtanje z udarnim načinom in dletenje zahtevata neznaten pritisk na vrtalno kladivo. Da bi dosegli največjo učinkovitost dela, je treba na napravo vršiti stalen, enakomeren pritisk (ne preko- meren, ker lahko pride do upada učinkovitosti dela in delovanje prevelike obremenitve na motor). Vrtalno kladivo, stalno polnjeno z mastjo, zahteva določen čas, da se segreje, odvisno od temperature okolice. Če vrtalno kladivo dlje časa ni v uporabi ali je uporabljeno pri nizki temperaturi, je treba počakati, da dela brez obremenitve 2-3 minut. Nabrušeno delovno orodje povečuje delovno učinkovitost. Čiste prezračevalne odprtine manjšajo riziko pregretja motorja.

VZDRŽEVANJE IN HRAMBA

Pred vsakršnimi opravili v zvezi z namestitvijo, regulacijo, popravilom ali oskrbo je treba odstraniti vtič napajalnega kabla iz omrežne vtičnice.

Priporoča se čiščenje orodja neposredno po vsaki uporabi.

Za čiščenje ni dovoljeno uporabljati vode ali drugih tekočin.

Ne uporabljajte čistilnih sredstev ali razredčil, saj ta lahko škodujejo delom, izdelanim iz umetnih mas.

Redno je treba čistiti prezračevalne reže v ohišju motorja, da se prepreči pregrevanje orodja.

Izrabljene (krajše od 5 mm), zažgane ali počene oglene ščetke motorja je treba takoj zamenjati. Ved- no je treba hkrati opraviti menjavo obeh oglenih ščetk. Postopek menjave oglenih ščetk je treba zaupati izključno kvalicirani osebi, ki uporablja originalne dele. Vse napake mora odpraviti pooblaščeni servis proizvajalca.

Energija udara 3,2 J Vrsta vpenjanja delovnih orodij SDS Plus70 Največji premer vrtanja beton 28 mm jeklo 13 mm les 30 mm Razred zaščite II Teža 3,2 kg Leto izdelave 2021

PODATKI O HRUPU IN VIBRACIJAH

Informacije o hrupu in vibracijah Ravni oddajanega hrupa, kot npr. raven oddajanega zvočnega pritiska Lp

ter raven zvočne moči Lw

netočnost meritve K, so navedeni v navodilih v skladu s standardom EN 60745. Stopnja vibracij (vrednost pospeška) a

in netočnost meritve K so določeni v skladu s standardom EN 60745-2-6, navedenim spodaj. V teh navodilih navedena stopnja vibracij je bila izmerjena v skladu s postopkom meritve, navedenim v standardu EN 60745, in se lahko uporablja za primerjavo električnih orodij. Uporabljati jo je mogoče tudi za predhodno oceno izpostavljenosti na vibracije. Navedena raven vibracij je reprezentativna za osnovno uporabo električnega orodja. Stopnja vibracij se lahko spremeni, če se električno orodje uporablja za druge namene ali z drugimi delovnimi orodji in tudi, če ni ustrezno vzdrževano. Zgoraj navedeni vzroki so lahko razlog za povečanje izpostavljenosti na vibracije tekom celotnega delovnega obdobja. Za natančno oceno izpostavljenosti na vibracije je treba upoštevati obdobja, ko je električno orodje iz- klopljeno oziroma je vključeno, vendar se ne uporablja za delo. Na ta način se lahko izkaže, da je skupna izpostavljenost na vibracije znatno nižja. Za zavarovanje uporabnika pred učinki vibracij je treba izvesti dodatne varnostne ukrepe, npr.: vzdrževanje električnega orodja in delovnega pribora, poskrbeti je treba za ustrezno temperaturo rok, ustrezno organizirati delo. Stopnja zvočnega pritiska Lp

VAROVANJE OKOLJA Električno napajanih izdelkov ni dovoljeno mešati z gospodinjskimi odpadki, ampak jih morajo od- straniti ustrezne službe. Podatki o službah za odstranitev odpadkov so na voljo pri prodajalcu ali lokalnih oblasteh. Izrabljeno električno in elektronsko orodje vsebuje okolju škodljive snovi. Orodje, ki ni oddano v reciklažo, predstavlja potencialno nevarnost za okolje in zdravje ljudi.

• Pridržana pravica do sprememb. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa s sedežem v Varšavi, ul. Pograniczna 2/4 (v nadaljevanju „Grupa Topex“), sporoča, da so vse avtorske pravice v zvezi z vsebino teh navodil (v nadaljevanju „Navodila“), med drugim v zvezi z besedili, shemami, risbami, kakor tudi sestavo, izključna last Grupa Topex in so predmet zakonske zaščite v skladu z zakonom z dne 4. februarja 1994 o avtorskih pravicah in intelektualni lastnini (Ur. l. 2006 št. 90/631 s kasnejšimi spremembami). Kopiranje, obdelava, objava in spreminjanje Navodil v komercialne namene kot tudi njihovih posameznih elementov, je brez pisne odobritve Grupa Topex strogo prepovedano in lahko privede do civilne in kazenske odgovornosti.71

6. Transportni kovčeg - 1 kom.
