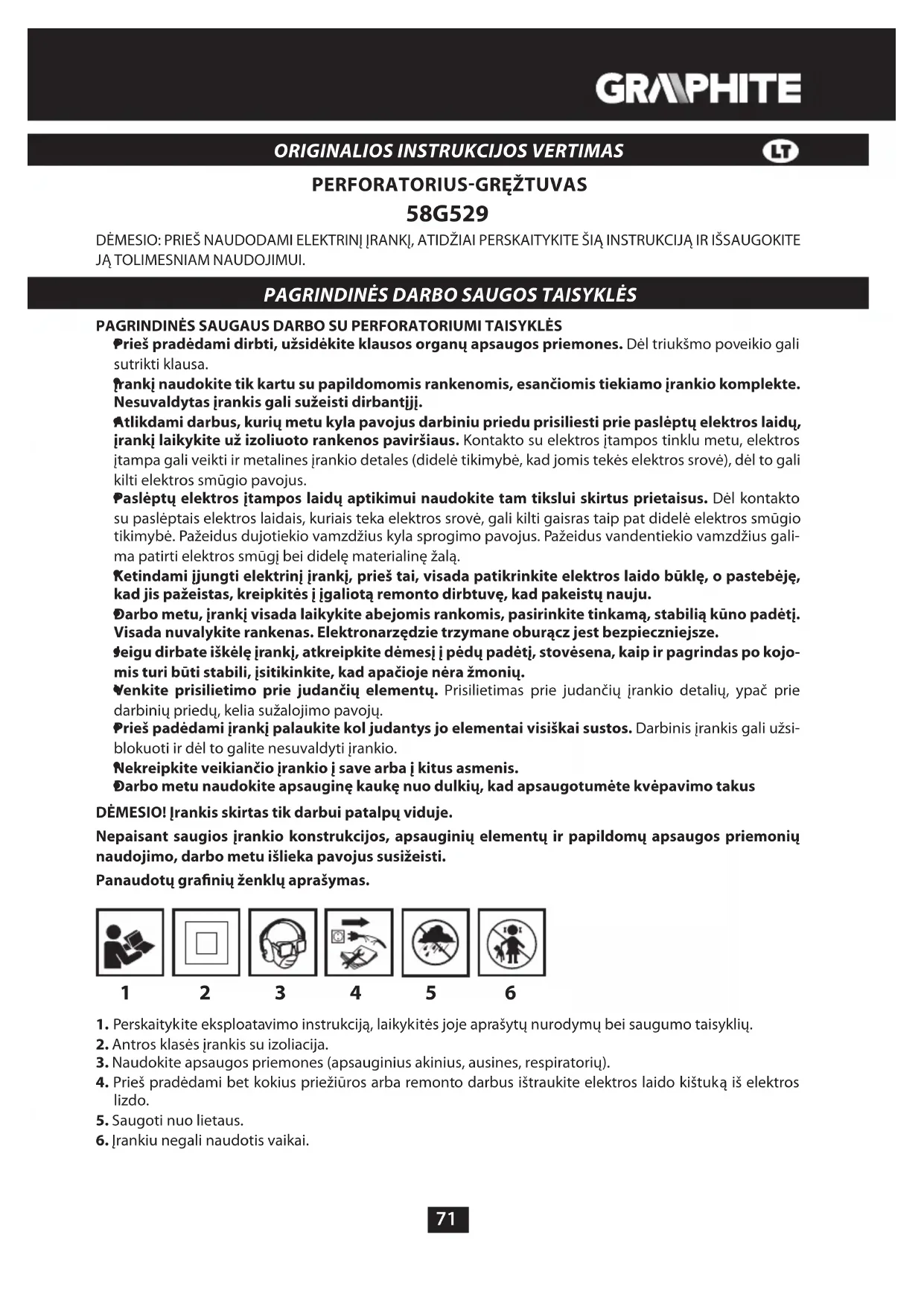

NAUDOJIMO INSTRUKCIJA 58G529 Graphite

Prieš pradėdami dirbti, užsidėkite klausos organų apsaugos priemones. Dėl triukšmo poveikio gali sutrikti klausa.

Įrankį naudokite tik kartu su papildomomis rankenomis, esančiomis tiekiamo įrankio komplekte. Nesuvaldytas įrankis gali sužeisti dirbantįjį.

Atlikdami darbus, kurių metu kyla pavojus darbiniu priedu prisiliesti prie paslėptų elektros laidų, įrankį laikykite už izoliuoto rankenos paviršiaus. Kontakto su elektros įtampos tinklu metu, elektros įtampa gali veikti ir metalines įrankio detales (didelė tikimybė, kad jomis tekės elektros srovė), dėl to gali kilti elektros smūgio pavojus.

Paslėptų elektros įtampos laidų aptikimui naudokite tam tikslui skirtus prietaisus. Dėl kontakto su paslėptais elektros laidais, kuriais teka elektros srovė, gali kilti gaisras taip pat didelė elektros smūgio tikimybė. Pažeidus dujotiekio vamzdžius kyla sprogimo pavojus. Pažeidus vandentiekio vamzdžius gali- ma patirti elektros smūgį bei didelę materialinę žalą.

Ketindami įjungti elektrinį įrankį, prieš tai, visada patikrinkite elektros laido būklę, o pastebėję, kad jis pažeistas, kreipkitės į įgaliotą remonto dirbtuvę, kad pakeistų nauju.

Jeigu dirbate iškėlę įrankį, atkreipkite dėmesį į pėdų padėtį, stovėsena, kaip ir pagrindas po kojo- mis turi būti stabili, įsitikinkite, kad apačioje nėra žmonių.

Venkite prisilietimo prie judančių elementų. Prisilietimas prie judančių įrankio detalių, ypač prie darbinių priedų, kelia sužalojimo pavojų.

Prieš padėdami įrankį palaukite kol judantys jo elementai visiškai sustos. Darbinis įrankis gali užsi- blokuoti ir dėl to galite nesuvaldyti įrankio.

Nekreipkite veikiančio įrankio į save arba į kitus asmenis.

Darbo metu naudokite apsauginę kaukę nuo dulkių, kad apsaugotumėte kvėpavimo takus DĖMESIO! Įrankis skirtas tik darbui patalpų viduje. Nepaisant saugios įrankio konstrukcijos, apsauginių elementų ir papildomų apsaugos priemonių naudojimo, darbo metu išlieka pavojus susižeisti. Panaudotų granių ženklų aprašymas.

1. Perskaitykite eksploatavimo instrukciją, laikykitės joje aprašytų nurodymų bei saugumo taisyklių.

2. Antros klasės įrankis su izoliacija.

3. Naudokite apsaugos priemones (apsauginius akinius, ausines, respiratorių).

4. Prieš pradėdami bet kokius priežiūros arba remonto darbus ištraukite elektros laido kištuką iš elektros

5. Saugoti nuo lietaus.

6. Įrankiu negali naudotis vaikai.72

KONSTRUKCIJA IR PASKIRTIS

Perforatorius-gręžtuvas yra rankinis elektros įrankis, turintis II izoliacijos klasę. Šis įrankis varomas vienfaziu varikliu, kurio galia redukuojama veikiant krumplinei pavarai. Perforatorius-gręžtuvas gali būti naudojamas ertmių gręžimui pasirenkant gręžimo be kalimo arba gręžimo su kalimu rėžimą, kanalų kalimui bei betono, akmens, mūro ir pan. paviršių apdorojimui. Jis gali būti naudojamas remonto ir statybų, staliaus bei kitų mėgėjiškų meistravimo darbų metu. Draudžiama naudoti elektros įrankį ne pagal jo paskirtį.

GRAFINIŲ PUSLAPIŲ APRAŠYMAS

Numeriais pažymėti įrankio elementai atitinka šios instrukcijos graniuose puslapiuose pavaizduotus ele- mentus.

9. Ribotuvo blokavimo mygtukas

• Tarp paveiksliukų ir gaminio galimas nedidelis skirtumas

Saugumo sumetimais, dirbant su perforatoriumi, visada būtina naudoti papildomą rankeną, kurią galima įmontuoti bet kokioje padėtyje, atsižvelgiant į jos montavimo galimybes.

Sukdami į kairę pusę atlaisvinkite papildomos rankenos (7) apatinę dalį.

Užstumkite papildomos rankenos (7) anšą ant plonosios perforatorių korpuso dalies.

Pasukite į reikiamą padėtį.

Sukdami į dešinę blokavimo rankenėlę įtvirtinkite rankeną (7) norimoje padėtyje.

GYLIO RIBOTUVO MONTAVIMAS

Gręžimo gylio ribotuvas (8) skirtas medžiagoje gręžiamos ertmės gyliui nustatyti.73

Paspausti ribotuvo blokavimo mygtuką (9) (pav. A).

Įdėti ribotuvą (8) į papildomos rankenos anšą (7).

Užksuoti pasirinktą padėtį, paleidžiant ribotuvo blokavimo mygtuką (9). Ribotuvo (8) įpjovos turi būti horizontalioje (tiesioje) padėtyje papildomos rankenos (7) atžvilgiu. Tokia padėtis užtikrina optimalią ribotuvo blokavimo apsaugą.

DARBINIŲ ELEMENTŲ TVIRTINIMAS

Perforatorius-gręžtuvas pritaikytas dirbti montuojant jame SDS Plus tipo darbinius priedus. Prieš pradėdami darbą nuvalykite perforatoriaus rankeną ir darbinius priedus. Elektros įrankį išjunkite iš elektros tinklo. Perforatorius-gręžtuvas turi greito montavimo sistema „clic-clic“ (be būtinybės atitraukti tvirtinimo įvorę (2) darbinio priedo montavimo metu).

Perforatorių atremkite į stabilų paviršių.

Darbinio priedo kotą įstatykite į griebtuvą (1) ir stumkite iki galo (prireikus, darbinį priedą sukite tol, kol jis užims tinkamą poziciją) (pav. C).

Darbinis priedas yra tinkamai įtvirtintas, jei negalima jo išimti be papildomo rankenos (1) tvirtinimo įvorės (2) pajudinimo. Jeigu tvirtinimo įvorė (2) negrįžta į pradinę padėtį, darbinį priedą išimkite ir pakartokite jo tvirtinimo procedūrą. Su perforatoriumi veiksmingiausiai dirbama tik naudojant aštrius, nepažeistus darbinius priedus. Jei reikia darbinius priedus būtina pagaląsti arba pakeisti.

DARBINIO PRIEDO IŠĖMIMAS

Vos baigus darbą, darbiniai priedai gali būti įkaitę. Venkite tiesioginio kontakto su jais, naudokite atitinkamas apsaugines pirštines. Išimtą darbinį priedą, būtina nuvalyti. Elektros įrankį išjunkite iš elektros tinklo.

Tvirtinimo įvorę (2) atitraukite atgal ir ją prilaikykite.

Kita ranka išimti darbinį įrankį iš rankenos (1).

APSAUGA NUO PERKROVOS

Perforatoriuje įmontuota apsauga nuo perkrovos. Įrankio ašis nustoja suktis tuoj pat, kai darbinis priedas įstringa ir kyla perkrovos pavojus.

Tinklo įtampa turi atitikti perforatoriaus nominalių duomenų lentelėje nurodytą įtampą. Įjungimas – paspauskite jungiklio mygtuką (5) ir jį prilaikykite. Išjungimas – paleiskite jungiklio mygtuką (5). Mygtuko blokavimas (nepertraukiamas darbas) Įjungimas:

Paspauskite jungiklio mygtuką (5) ir jį prilaikykite.

Paleiskite jungiklio mygtuką (4). Išjungimas:

Paspauskite ir paleiskite jungiklio mygtuką (5). Sukimosi greitis yra reguliuojamas stipriau arba silpniau paspaudžiant įjungimo mygtuką (5).74

DARBO REŽIMO PERJUNGIKLIS

Perforatorius-gręžtuvas turi 4 pozicijų darbo režimo perjungiklį (6). Priklausomai nuo nustatymų galima: gręsti su smūgiu, gręžti be smūgio, kalti arba nustatyti kaltą pasirinktoje padėtyje. Prieš pakeičiant darbo režimo perjungiklio (6) poziciją, reikia paspausti blokavimo mygtuką „a“ (pav. E).

Pad. 0 = galimybė nustatyti reikiamą kalto padėtį (kalimas)

Pad. 1 = tik gręžimas arba sukimas (grąžto simbolis)

Pad. 3 = kalimas (plaktuko simbolis) Veikiant perforatoriaus varikliui, draudžiama keisti darbo rėžimo nustatymo rankenėlės padėtį. To- kie veiksmai gali tapti perforatoriaus gedimo ar net vartotojo sužalojimo priežastimi. Nenaudokite trigubo grąžto griebtuvo, jeigu pasirinkote gręžimo su kalimu rėžimą. Šis griebtuvas yra skirtas tik gręžimui be kalimo (medyje arba pliene).

SUKIMO KRYPTIS Į DEŠINĘ KAIRĘ

Sukimo krypties jungikliu (3) nustatoma perforatoriaus ašies sukimosi kryptis. Renkantis sukimosi kryptį, būtina atkreipti dėmesį į granius ženklus, esančius ant įrenginio korpuso.

Sukimasis į dešinę – sukimosi krypties rankenėlę (3) nustatyti tinkamoje pozicijoje.

Sukimasis į kairę – sukimosi krypties rankenėlę (3) nustatyti tinkamoje pozicijoje (pav. F). Negalima keisti sukimosi krypties, kai perforatoriaus suklys sukasi. Prieš įjungiant, reikia patikrinti ar sukimosi krypties rankenėlė yra reikiamoje padėtyje. Pasirinkus kalimo rėžimą, kairiosios suki- mosi krypties nustatymas negalimas.

Prieš pradedant gręžti didelio skersmens ertmę rekomenduojame išgręžti mažesnę ertmę, o vėliau ją padidinti iki reikiamo dydžio. Taip gręžiant perforatorius-gręžtuvas apsaugomas nuo perkrovos.

Gilias ertmes gręžkite palaipsniui, gilinkite po truputį kaskart ištraukdami grąžtą iš ertmės, kad pašalintumėte joje susikaupusias drožles ar dulkes.

Jeigu darbo metu grąžtas įstrigs, suveiks apsauga nuo perkrovos. Reikia nedelsiant išjungti perforatorių, kad jis nesugestų. Išimti įstrigusį grąžtą iš ertmės.

Perforatorių laikykite simetriškai gręžiamai ertmei. Veiksmingiausiai dirbama tuomet, kai grąžto padėtis yra statmena gręžiamo paviršiaus atžvilgiu. Darbo metu neišlaikius stataus kampo, grąžtas gali įstrigti arba nulūžti ertmėje. Ilgą laiką gręžiant mažais sūkiais, variklis gali perkaisti. Dirbti reikia su pertraukomis arba leisti įrankiui dirbti maksimaliais sūkiais be apkrovos maždaug 3 min. Draudžiama uždengti korpuse esančių perforatoriaus variklio vėdinimo ertmių.

Tokios medžiagos, kaip plienas, mediena, plastikas ir pan., gali būti gręžiamos panaudojus trigubą gręžimo griebtuvą su adapteriu. Montuojant, griebtuvas prisukamas prie adapterio, vėliau įstatomas į perforatoriaus griebtuvo ertmę (taip, kaip tvirtinant SDS–Plus tipo grąžtus) (pav. G). Naudokite greitapjovio arba anglinio plieno grąžtus (tik medienai ir panašioms medžiagoms). Nenaudokite trigubo grąžto griebtuvo, jeigu pasirinkote gręžimo su smūgiu rėžimą. Šis griebtuvas yra skirtas tik gręžimui be smūgio (medyje arba pliene).

Norint gauti geriausią rezultatą, būtina naudoti aukštos kokybės legiruoto plieno grąžtus. Darbo metu susidarančios dulkės yra kenksmingos sveikatai. Siekiant sumažinti jų poveikį organi- zmui, rekomenduojama naudoti respiratorių bei užtikrinti gerą patalpos vėdinimą.

Pasirinkti atitinkamą gręžimo režimą – šiuo atveju tai gręžimas su smūgiu.

Į griebtuvą (1) įstatykite atitinkamą SDS – Plus tipo grąžtą.

Grąžtą prispauskite prie apdorojamos medžiagos.

Įjungti perforatorių (jo mechanizmas turi veikti sklandžiai, o darbinis įrankis negali vibruoti ir atsimušinėti į apdorojamos medžiagos paviršių).

Prireikus, galima padidinti sukimosi greitį paspaudžiant mygtuką (5).75 Iš karto po įjungimo be apkrovos kartais juntama nedidelė darbinio įrankio vibracija yra norma- lus reiškinys. Prisilietus prie paviršiaus, darbinis įrankis automatiškai centruojasi. Tai neturi jokios įtakos gręžimo tikslumui.

PAPILDOMI DARBO SU PERFORATORIUMI PATARIMAI

Gręžiant su smūgiu ir kalant, reikia pridėti šiek tiek jėgos. Norint pasiekti geresnį efektyvumą, būtina naudoti tam tikrą pastovią (bet ne per didelę) jėgą, kitaip darbo efek- tyvumas sumažėja, o variklis yra pernelyg apkraunamas. Priklausomai nuo aplinkos temperatūros tepalų pripil- dytam perforatoriui reikia laiko, kad jis galėtų įkaisti. Jei perforatorius buvo nenaudojamas ilgesnį laiką arba jei jis yra naudojamas žemoje temperatūroje, reikia leisti jam dirbti 2-3 minutes be apkrovos. Aštrus darbiniai įrankiai padidina darbo efektyvumą. Nuvalytos ventiliacinės angos sumažina variklio perkaitimo pavojų.

APTARNAVIMAS IR PRIEŽIŪRA

Prieš pradėdami bet kokius montavimo, reguliavimo, priežiūros arba remonto darbus ištraukite elektros laido kištuką iš elektros lizdo.

Rekomenduojama valyti įrankį po kiekvieno panaudojimo.

Valymui nenaudokite vandens bei kitų skysčių.

Nenaudokite jokių švaros priemonių bei tirpiklių, nes jie gali pažeisti detales, pagamintas iš dirbtinių medžiagų.

Įrankį valykite sausu audiniu arba prapūskite suslėgto, žemo slėgio oro srautu.

Reguliariai valykite variklio korpuse esančias ventiliacijos angas, tai apsaugos įrankio variklį nuo perkaitimo.

Pernelyg kibirkščiuojant skirstytuve, kreipkitės į kvalikuotą specialistą, kad jis patikrintų variklio anglinių šepetėlių būklę.

Pažeidus elektros laidą, būtina jį pakeisti kitu, kurio parametrai yra identiški. Remontą turi atlikti kvaliku- otas personalas arba įrankį reikia atiduoti į autorizuotą servisą.

Įrankis turi būti laikomas sausoje, vaikams neprieinamoje vietoje.

ANGLINIŲ ŠEPETĖLIŲ KEITIMAS

Susidėvėjusius (trumpesnius nei 5 mm), sudegusius ar įtrūkusius anglinius šepetėlius būtina nedelsiant pakeisti. Visada keičiami iš karto abu angliniai šepetėliai. Anglinius šepetėlius gali keisti tik kvalikuotas personalas, kuris naudoja originalias atsargines dalis. Bet kokį įrankio remontą gali atlikti tik gamintojo autorizuotas servisas. TECHNINIAI DUOMENYS

Smūgio energija 3,2 J Darbinių įrankių rankenos tipas SDS Plus Maksimalus gręžimo skersmuo betonas 28 mm plienas 13 mm mediena 30 mm76 Apsaugos klasė II Svoris 3,2 kg Gamybos metai 2021

GARSO IR VIBRACIJOS DUOMENYS

Informacija apie triukšmą ir vibraciją Duomenys apie skleidžiamo triukšmo lygį, pavyzdžiui, garso slėgio lygį Lp

ir garso galios lygį Lw

bei matavimų paklaidas K yra pateikti žemiau esančiose nuorodose, pagal standartą EN 60745. Vibracijos pagreičio vertė a

ir matavimo paklaidos K nustatytos pagal standartą EN 60745-2-6, žr. žemiau. Šioje instrukcijoje nurodytas vibracijos lygis buvo matuojamas pagal standarte EN 60745 nurodytas mata- vimo procedūras ir gali būti naudojamas įrankių palyginimui. Jis taip pat gali būti naudojamas ir prelimina- riam vibracijos poveikio vertinimui. Nurodytas vibracijos lygis yra pakankamai tikslus, kai šis įrankis naudojamas pagal paskirtį. Jeigu elektrinis įrankis bus naudojamas kitiems tikslams arba su kitokiais nei nurodyta darbiniais priedais taip pat nebus tinkamai prižiūrimas, vibracijos lygis gali pasikeisti. Dėl minėtų priežasčių, vibracijos lygis, viso darbo metu gali būti didesnis nei nurodytas. Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti į momentus, kai įrankis išjungtas arba kai jis yra įjungtas, bet nenaudojamas darbui (veikia be apkrovos). Tokiu būdu, bendra nurodyta vertė gali būti daug mažesnė. Siekiant apsaugoti vartotoją nuo vibracijos poveikio pasekmių, būtina imtis papildomų saugos priemonių, pvz., prižiūrėti įrankį ir darbinius priedus, užtikrinti tinkamą rankų temperatūrą, teisingai orga- nizuoti darbą. Garso slėgio lygis Lp

= 102,54 dB(A) K = 3 dB(A) Vibracijos pagreičio vertė (gręžimas su smūgiu betone) a h,HD = 11,63 m/s

Vibracijos pagreičio verte (kalimas) a h,Cheg = 14,54 m/s

APLINKOS APSAUGA Elektrinių gaminių negalima išmesti kartu su buities atliekomis, juos reikia atiduoti į atitinkamą atliekų perdirbimo įmonę. Informacijos apie atliekų perdirbimą kreiptis į pardavėją arba vietinės val- džios institucijas. Susidėvėję elektriniai ir elektroniniai prietaisai turi gamtai kenksmingų medžiagų. Antriniam perdirbimui neatiduoti prietaisai kelia pavojų aplinkai ir žmonių sveikatai.

• Pasiliekame teisę daryti pakeitimus. „Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa“ (toliau: „Grupa Topex“), kurios buveinė yra Varšuvoje, ul. Pograniczna 2/4 informuoja, kad visos šios instrukcijos (toliau: „instrukcija“) autorinės teisės, tai yra šioje instrukcijoje esantis tekstas, nuotraukos, schemos, paveikslai bei jų išdėstymas priklauso tik Grupa Topex ir yra saugomos pagal 1994 metais, vasario 4 dieną, dėl autorių ir gretutinių teisių apsaugos, priimtą įstatymą (t.y., nuo 2006 metų įsigaliojęs įstatymas Nr. 90, vėliau 631 su įstatymo pakeitimais). Neturint raštiško Grupa Topex sutikimo kopijuoti, perdaryti, skelbti spaudoje, keisti panaudojant komerciniams tikslams visą ar atskiras instrukcijos dalis yra griežtai draudžiama bei gresia civilinė ar baudžiamoji atsakomybė.77
