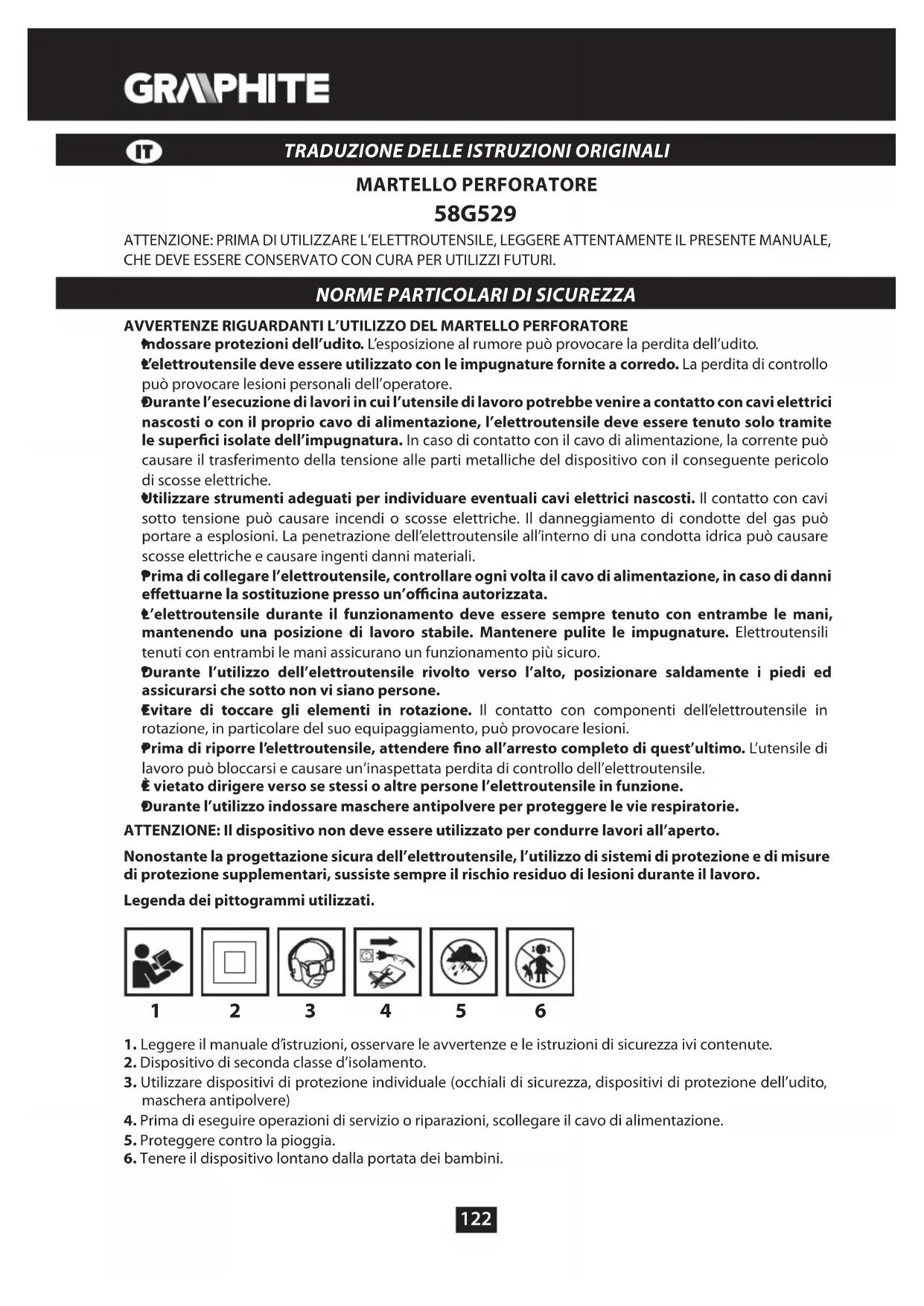

MANUALE UTENTE 58G529 Graphite
ndossare protezioni dell'udito. L'esposizione al rumore cui provocare la perdita dell'udito.
elettroutensile deve essere utilizzato con le impugnature fornite a corredo. La perdita di controllo.
puo provocare lesioni personali dell'operaore.
Durante l'esecuzione di lavori in cui l'utensile di lavoro potrebbe venire aicontato con cavi elettrici nascosti o con il proprio cavo di alimentazione, l'elettROUTENSILE deve essere tenuto solo tramite le superfici isolate dell'impugnatura. In caso diicontato con il cavo di alimentazione, la corrente può causare il trasferimento della tensione alle parti metalliche del dispositivo con il consequences pericolo di scosse elettriche.
Utilizzare strumenti adeguati per individuare eventuali cavi elettrici nascosti. Il contatto con cavi除去 tensione cui cause incendi o scosse elettriche. Il danneggiamento di condotte del gas cui portare a espllosioni. La penetrazione dell'eletttroutensile all'interno di una condotta idrica cui cause scosse elettriche e causare ingenti danni materiali.
Prima di collegare l'elettROUTensile, controllare agli volta il cavo di alimentazione, in caso di danni effettuarne la sostituzione presso un'officina autorizzata.
elettroutensile durante il funzionamento deve essere sempre tenuto con entrambe le mani, mantenendo una posizione di lavoro stabile. Mantenere pulite le impugnature. Elettrotensili tenuti con entrambi le mani assicurano un funzionamento più sicuro.
Durante l'utilizzo dell'eletttroutensile rivolto verso l'alto, posizionare saldamente i piedi ed assicurarsi che sotto non vi siano persone.
Evitare di toccare gli elementi in rotazione. Il contatto con componenti dell'elettroutensile in rotazione, in particolare del suo equipaggiamento, vuo provocare lesioni.
Prima di riporre l'eeltroutensile, attendere fino all'arresto completo di quest'ultimo. L'utensile di lavoro cui bloccarsi e causare un'inaspettata perdita di controllo dell'eeltroutensile.
電 vietato dirigere verso se stessi o autre personne I'eeltroutensile in funzione.
Durante l'utilizzo indossare maschere antipolvere per proteggere le vie respiratoria.
ATTENZIONE: Il dispositivo non deve essere utilizzato per condurre lavori all'aperto.
Nonostante la progettazione sicura dell'elettroutensile, l'utilizzo di sistemi di protezione e di misure di protezione supplementari, sussiste sempre il rischio residuo di lesioni durante il lavoro.
Legendadei Pittogrammiutilizzati.
1
2
3
4
5
6
- Leggere il manuale d'istruzioni, osservare le avventenze e le istruzioni di sicurezza ivi containute.
- Dispositivo di seconda classe d'isolamento.
- Utilizzare dispositivi di protezione individuale (occhiali di sicurezza, dispositivi di protezione dell'udito, maschera antipolvere)
- Prima di eseguire operazioni di servizio o riparazioni, scollegare il cavo di alimentazione.
- Proteggere contro la pioggia.
- Tenere il dispositivo lontano alla portata dei bambini.
CARATTERISTICHEEDAPPLICAZIONI
Il martello perforatore ě un elettrotensile manuale con classe d'isolamento II. L'utensile ě azionato da un motore a spazzole monofase, la cui velocità ě ridotta per mezzo di un riduttore a ingranaggi. Il martello perforatore puñ èsere utilizzato per eseguire fori nella modalità perché percussione, con percussione, per scavare canaline e per la lavorazione superficiale di materiali come cemento, pietra, mattoni, ecc. I settori di utilizzo sono i lavori di ristrutturazione ed edili, di falegneria, nonché tutti i lavori nell'ambito dell'attività amatoriale (hobbistica).
Non Č consentito utilizzato l'életttroutensile in modo non conforme alla sua destinazione d'uso.
DESCRIZIONE DELLE PAGINE CONTENENTI ILLUSTRAZIONI
La seguente numerazione si riferisce ai componenti dell'utensile mostrati nelle pagine con illustrazioni di quello manuale d'uso.
- Mandrino SDS Plus
- Anello di bloccaggio
- Selettore del senso di rotazione
- Pulsante di blocco dell'interruttore
- Interruttore
- Selettore della modalità di funzionamento
- Impugnatura supplementare
- Asta di profonditr
-
Pulsante di blocco dell'asta di profonditi
-
Posso nere luogo differenze tra il disegno ed il prodotto.
DESCRIZIONE DEI SIMBOLI GRAFICI UTILIZZATI
INFORMAZIONI SU
EQUIPAGGIAMENTO ED ACCESSORI
- Impugnatura supplementare - 1 pz.
- Asta di profondit - 1 pz.
-
Mandrino -1 pz.
-
Adattatore per mandrino - 1 pz.
5.Punte -1 pz. - Valigetta da trasporto - 1 pz.
Per motivi di sicurezza durante l'utilizzo del martello perforatore utilizzato sempre l'impugnatura supplementare, che puñ essere fissata in una posizione a scelta sulla circonferenza di fissaggio.
Allentare la parte inferiore dell'impugnatura supplementare (7) ruotandola verso sinistra.
Inserire la flangia dell'impugnatura supplementare (7) sulla parte cilindrica anteriore del corpo del martello perforatore.
Ruotare l'impugnatura nella posizione più comoda per il lavoro da eseguire.
Serrare la parte inferiore dell'impugnatura supplementare (7) ruotandola verso destra, per fissarla in modo stabile nella posizione scelta.
MONTAGGIO DELL'ASTA DI PROFONDITR
L'asta di profondità (8) serve a regolare la profondità di penetrazione della punta del materiale perforato.
Premere il pulsante di blocco dell'asta di profondit (9) (fig. A).
Inserire l'asta di profondit (8) nel foro nella flangia dell'impugnatura supplementare (7).
Bloccare nella posizione scelta allentando il pulsante di blocco dell'asta di profondit (9).
GRAPHITE
Le tacche sull'asta di profondit (8) devono essere posizionate sul piano orizzontale (in perpendicularare) rispetto all'impugnatura supplementare (7). Questa posizione offre una protezione ottimale del blocco dell'asta di profondit.
MONTAGGIO DEGLI UTENSILI DI LAVORO
Il martello perforatore è predisporto per funzionare con utensili di lavoro con attacco del tipo SDS Plus. Prima di iniziare il lavoro, pulire il mandrino e l'utensile di lavoro.
Scollegare I'elettroutensile dall'alimentazione.
Il martello perforatore possiede unsystema di fissaggio a scatto (senza dover abbassare l'anello di bloccaggio (2) durante il montaggio dell'utensile di lavoro).
Poggiare il martello perforatore su una superficie stabile.
Inserire il gambo dell'utensile di lavoro nel mandrino (1), inserendolo fino a incontrare resistenza (pu non è necessario ruotare l'utensile di lavoro, fino a portarlo nella posizione corretta) (fig. C).
utensile di lavoro c correttamente fissato, se non c possibile estrarlo alla agire sull'anello di bloccaggio (2) del mandrino (1).
Se dato aver inserto l'utensile di lavoro nel mandrino, Ianello di bloccaggio (2) non torna在整个 posizione iniziale, estrarre l'utensile di lavoro e ripetere l'intera operazione.
Se dopo aver inserto l'utensile di lavoro nel mandrino, l'anello di bloccaggio (2) non torna completeness nella posizione iniziale, estrarre l'utensile di lavoro e ripetere l'intera operazione.
SMONTAGGIO DELL'UTENSILE DI LAVORO
Immediamente dopo il termine del lavoro, gli utensili di lavoro possono trovarsi ad elevate temperature. Evitare il contatto diretto con gli utensili ed utilizzato opportuni quanti protettivi. Gli utensili di lavoro una volta estratti vanno puliti.
Scollegare I'elettroutensile dall'alimentazione.
¶irare all'indietro e tenere abbassato l'anello di bloccaggio del mandrino (2).
Tirare all'indietro e tenere abbassato l'anello di bloccaggio del mandrino (2).
LIMITATORE DI SOVRACCARICO
Il martello perforatore Č equipaggiato con una frizione di sicurezza interna, regolata di fabbrica. L'alberino del martello perforatore si ferma se l'utensile di lavoro si blocca nel materiale, per evitare il sovraccarico dell'elettROUTENSILE.
FUNZIONAMENTO / REGOLAZIONE
ACCENSION / SPEGNIMENTO
La tensione di rete deve corrispondere al valore di tensione indicato sulla targhetta nominale del martello perforatore.
Accensione - premere il pulsante dell'interruttore (5) e tenerlo premuto in questa posizione.
Spegnimento - rilasciare il pulsante dell'interruttore (5).
Blocco dell'interruttore (funzionamento continuo)
Accensione:
Premere il pulsante dell'interruttore (5) e tenerlo premuto in questa posizione.
Premere l pulsante di blocco dell'interruttore (4) (fig. D).
Rilasciare il pulsante dell'interruttore (4).
Spegnimento:
Premere e rilasciare il pulsante dell'interruttore (5).
La gamma di velocità del mandrino è regolata tramite il grado di pressione esercità sul pulsante dell'interruttore (5).
SELETTORE DELLA MODALITR DI FUNZIONAMENTO
Il martello perforatore èdotato di un commutatore di modalità di funzionamento a 4 positizioni (6).A seconda della regolazione è possibile eseguire operazioni di foratura con percussione, scalpattatura o posizionare lo scalpello nella posizione desiderata. Prima di spostare il selettore della modalità di foratura (6), premere il pulsante di blocco „a" (fig. E).
Posiz. 0 = posizione che consente di regolare la posizione dello scalpello (simpolo dello scalpello)
Posiz. 1 = foratura normale / avvitatura (simpolo della punta)
Posiz. 2 = foratura con percussione (simpilo della punta e del martello)
Posiz. 3 = scalpattatura (simpilo del martello)
C vietato tentare di spostare la posizione del selettore della modalità di funzionamento nelle il motore del martello c in movimento. Tale azione pun danneggiare seriamente il martello perforatore, causandoanche il ferimento dell'utente. C vietatoutilizzare il mandrino a cremagliera quando il martello c regolato in modalità di foratura con percussione. Tale mandrino c destinato esclusivamente alla foraturaenza percussione (nel legno o nell'acciaio).
SENSO DI ROTAZIONE DESTRA - SINISTRA
Tramite il selettore del senso di rotazione (3)iene selezionato il senso di rotazione dell'alberino del martello perforatore. Per la scelta del senso di rotazione, ,fare riferimento ai symboli grafici posti sul corpo dell'utensile.
Rotazione verso destra - posizionare il selettore del senso di rotazione (3) nella posizione appropriata.
Rotazione verso sinistra - posizionare il selettore del senso di rotazione (3) nella posizione appropriata (fig. F).
C vietato effettuare cambiamenti del senso di rotazione nelle l'alberino del martello perforatore c in rotazione. Prima di avviare l'eeltroutensile, controllare che il selettore del senso di rotazione sua nella posizione appropriata. Non utilizzato il senso di rotazione sinistrorso con la percussione attiva.
FORATURA
Volendo eseguire fori di grande diametro, si consiglia di eseguire inizialmente un foro di diametro minore, e successivamente allargarlo alla dimensione voluta. Questo previene la possibilit di sovraccarico del martello perforatore.
In caso di esecuzione di fori profondi, forare gradualmente a minore profondit, estraendo la punta dal foro per permettere ai trucoli o alla polvere di uscire da quest'ultimo.
Se la punta si blocca nel materiale durante la foratura, verri attiva la frizione di sicurezza. Specnere immediatamente il martello perforatore, per evitare che si danneggi. Estrarre dal foro la punta bloccata.
martello perforatore deve essere tenuto in asse con il foro praticato. Sarr possibile ottenere prestazioni miglior, tenendo la punta perpendicularamente alla superficie del materiale perforato. Nel caso non si rispetti la perpendicularità durante la foratura, la punta pun bloccarsi o spezzarsi all'interno del foro.
Un'operazione di foratura di lunga durata a bassa velocità espone al rischio di surriscaldamento del motore. Effettuare pause periodiche o permettere che l'utensile operi al regime massimo di giri sulla carico per circa 3 minuti. Fare attenzione a non coprirle le aperture presenti sul corpo, destinate alla ventilazione del motore del martello perforatore.
FORATURA SENZA PERCUSSIONE
Materiali come acciaio, legno e plastica ecc. possono essere forati con il martello perforatore utilizzando il mandrino a cremagliae con l'adattatore. Unire mediante avvitatura il mandrino a cremagliae e l'adattatore, e successivement inserirlo nel mandrino del martello perforatore (operare come nel caso di una punta con attacco SDS-Plus) (fig. G).
Utilizzare punte in acciaio rapido o in acciaio al carbonio (solo per legno e materiali a base di legno).
C vietato utilizzare il mandrino a cremagliaera quando il martello perforatore c regolato in modalità di foratura con percussione. Tale mandrino c destinato esclusivamente alla foratura sulla percussione (nel legno o nell'acciaio).
FORATURA CON PERCUSSION
Per ottenere risultati miglior, utilizzare punte di elevata qualit con placchette al carburo di tungsten (widia).
La polvere genera nel corso di lavori di ristrutturazione e costruzione Č nociva per la salute. Per ridurre gli effetti negativi, si consiglia di utilizzato una maschera antipolvere, inoltre Č necessario assicurare una Buona ventilazione del luogo di lavoro.
Scegliere la modalità di funzionamento opportuna, in quello caso la foratura con percussione.
Inserire nel mandrino (1) una punta opportuna con attacco del tipo SDS-Plus.
spingere la punta sul materiale da lavorare.
Accendere il martello perforatore (il meccanismo del martello perforatore deve funzionare in maniera fluida, e l'utensile di lavoro non deve saltellare sulla superficie del materiale in lavorazione).
Se necessario, augmentare la velocità rotativa premendo il tasto dell'interruttore (5).
Un lieve saltellio dell'utensile di lavoro après l'accensione dell'elettROUTensile perché carico Č un fenomeno normale. L'utensile di lavoro viene concentrato automaticamente al momento del contatto con il materiale. Ciñ non influisce in alcun modo sulla precisione di foratura.
INDICAZIONI AGGIUNTIVE SULL'UTILIZZO DEL MARTELLO PERFORATORE
La foratura con percussione e la scalpattatura richiedono una lieve pressione del martello perforatore.
Per ottener una maggiore efficienza delle prestazioni, durante l'utilizzo esercitare sull'eletttroutensile una pressione costante e moderata (non eccessiva), altrimenti ciñ provocherebbe una riduzione dell'efficienza ed un excessivo sovraccarico del motore. Il martello perforatore Č rabboccato con lubricamente solido, che richiede un dato tempo per raggiungere la temperature ottimale, a seconda della temperatura circostante. Se il martello perforatore viene riposto (non utilizzato) per lungo tempo o seiene utilizzato aasse temperature, lasciare funzionare l'eletttroutensile senza carico per 2-3 minuti. Utensili di lavoro affilati augmentano l'efficienza del lavoro. Aperture di ventilazione prive di sporcia riducono il rischio di surriscaldamento del motore.
UTILIZZO E MANUTENZIONE
Prima di procedere con qualsiasi operazione di installatione, regolazione, riparazione o servizio, c necessario scollegare il cavo di alimentazione alla presa di rete.
MANUTENZIONE E IMMAGAZZINAMENTO
Si consiglia di pulire il disposativo immediamente dopo agli utilizzato.
Per la pulizia c vietatoutilizzare acqua o other liquidi.
Nonutilizzare detergenti o solventi, in quanto questi posso nanneggiare le parti in plastica.
elettroutensile devere essere pulito con un panno asciutto o mediate aria compressa a bassa pressione.
Pulire regolarmente le feritoie di ventilazione del corpo motore, per evitare il surriscaldamento dell'eletttroutensile.
In caso di excessive scintille nel commutatore, controllare le condizioni delle spazzole in grafite del motore, affidare tale operazione a personale qualificato.
In caso di danneggiamento del cavo di alimentazione, effettuarne la sostuzione con un cavo con gli stessi parametri. La sostuzione deve essere affidata ad uno specialista qualificato, oppure IDDARE I' eletttroutensile ad un' officina autorizzata.
L'electroutensile deve essere conservato in un luogo asciutto, fuori alla portata dei bambini.
SOSTITUZIONDE DELLE SPAZZOLE IN GRAFITE
Spazzole in grafite del motore consumate (con spessore inferiore a 5 mm), bruciate o incrinate devono essere immediatamente sostituite. Entrambe le spazzole in grafite devono essere sostituite contemporaneamente.
La sostituzione delle spazzole in grafite deve essere eseguita esclusivamente da personale qualificato, utilizzando ricambi originali.
Qualsiasi tipo di difetti devono essere rimossi da un punto di assistenza tecnica autorizzato dal produttore.
PARAMETRI TECNICI
DATI NOMINALI
| Martello perforatore | ||
| Parametro | Valore | |
| Tensione di alimentazione | 230 V AC | |
| Frequenza di alimentazione | 50 Hz | |
| Potenza nominale | 800 W | |
| Velocità di rotazione | 0-1200 min-1 | |
| Frequenza di percussione | 0 - 5300 min-1 | |
| Energia di percussione | 3,2 J | |
| Tipo di attacco degli utensili di lavoro | SDS Plus | |
| Diametro massimo di foratura | calcestruzzo | 28 mm |
| acciaio | 13 mm | |
| legno | 30 mm | |
| Classe d'isolamento | II | |
| Peso | 3,2 kg | |
| Anno di fabbricazione | 2021 | |
DATI RIGUARDANTI RUMORE E VIBRAZIONI
Informazioni su rumore e vibrazioni
Pl livelli di rumore emesso, come il livello di pressione acustica emesso Lp_A ed il livello di potenza acustica Lw e l'incertezza di misura K, sono indicati di seguito nelle istruzioni, conformmente alla norma EN 60745.
Il valore delle vibrazioni (il valore dell'accelerazione ponderata) a_h e l'incertezza di misura K sono riportati di seguito, conformmente alla norma EN 60745-2-6.
Il livello di vibrazione riportato nel presente manuale è stato misurato conformmente alla procedura di misurazione definita nella norma EN 60745, e più essere utilizzato per confrontare gli elettroutensili. Inoltre più essere utilizzato per la valutazione preliminare dell'esposizione alle vibrazioni.
Il livello di vibrazioni indicate èindicativo per i restanti utilizzi dell'eletttroutensile. Se l'eletttroutensile viene utilizzato per altri impieghi o con altri utensili di lavoro, e se inoltre non viene sottoposto a sufficiente manutenzione, il livello di vibrazioni può essere diverso. Le cause sulla esposte possono aumento l'esposizione alle vibrazioni durante l'intero periodo di utilizzo.
Per stimare con precisione l'esposizione alle vibrazioni, tenere in considerazione i periodi in cui l'eletttroutensile è spento o in cui quello è acceso ma non viene utilizzato. In quello modo l'esposizione complessiva alle vibrazioni potrebbe essere nettamente inferiore. Introduire ulteriori misure di sicurezza per proteggere l'utente contro gli effetti delle vibrazioni, come ad es.: manutenzione dell'eletttroutensile e degli utensili di lavoro, protezione della temperatura adeguata delle mani, adeguata organizzazione del lavoro.
Livello di pressione acustica Lp_ = 91.54 dB(A) K = 3 dB(A)
Livello di potenza acustica: Lw_A = 102.54 dB(A) K = 3 dB(A)
Accelerazione ponderata in frequenza delle vibrazioni (foratura con percussione in calcestruzzo)
a_p,HD = 11,63 ~m / s^2 K = 1,5 ~m / s^2
Accelerazione ponderata in frequenza delle vibrazioni (scalpellatura) a_h,Cheg = 14,54m / s^2K = 1,5m / s^2
TUTELA DELL'AMBIENTE
Le apparecchiature elettriche ed elettroniche non devono essere smaltite con i rifiuti domestici, ma segnate a centri autorizzati per il loro smaltimento. Informazioni su come smaltire il prodotto possono essere reperite presso il rivenditore dell'utensile o le autorità locali. I rifiuti di apparecchiar ture elettriche ed elettroniche contengono sostanze inquinanti. Le apparecchiature non riciclate costituiscono un rischio potenziale per l'ambiente e per la salute umana.
GRAPHITE
La Grupa Topex Spóka z ogranicznaja odpwiedzialnosci" Spóka komandytowa con sede a Varsavia, ul. Pograniczna 2/4 (detta di seguito: "Grupa Topex") informa che tutti i diritti d'autore sul contento del presente manuale (detto di seguito: "Manuale"), che riguardano, tra l'altro, il testo, le fotografie, gli schemi e i disegni contenuti eanche la sua composizione, apparpengono esclusivamente alla Grupa Topex e sono protetti giuridicamente secondo la legge del 4 febbraio 1994, sul diritto d'autore e diritti connessi (Gazz. Uff. polacca del 2006 n. 90 posizione 631 con successive modifiche). La copia, l'elaborazione, la pubblicazione, la modifica a scopo commerciale, sia dell'intero Manuale che di singoli loro elementi, nella consenso scritto della Grupa Topex, sono severamente vietate e comportano responsabilità civile e penale.
