MANUAL DE UTILIZARE TE 800 HILTI

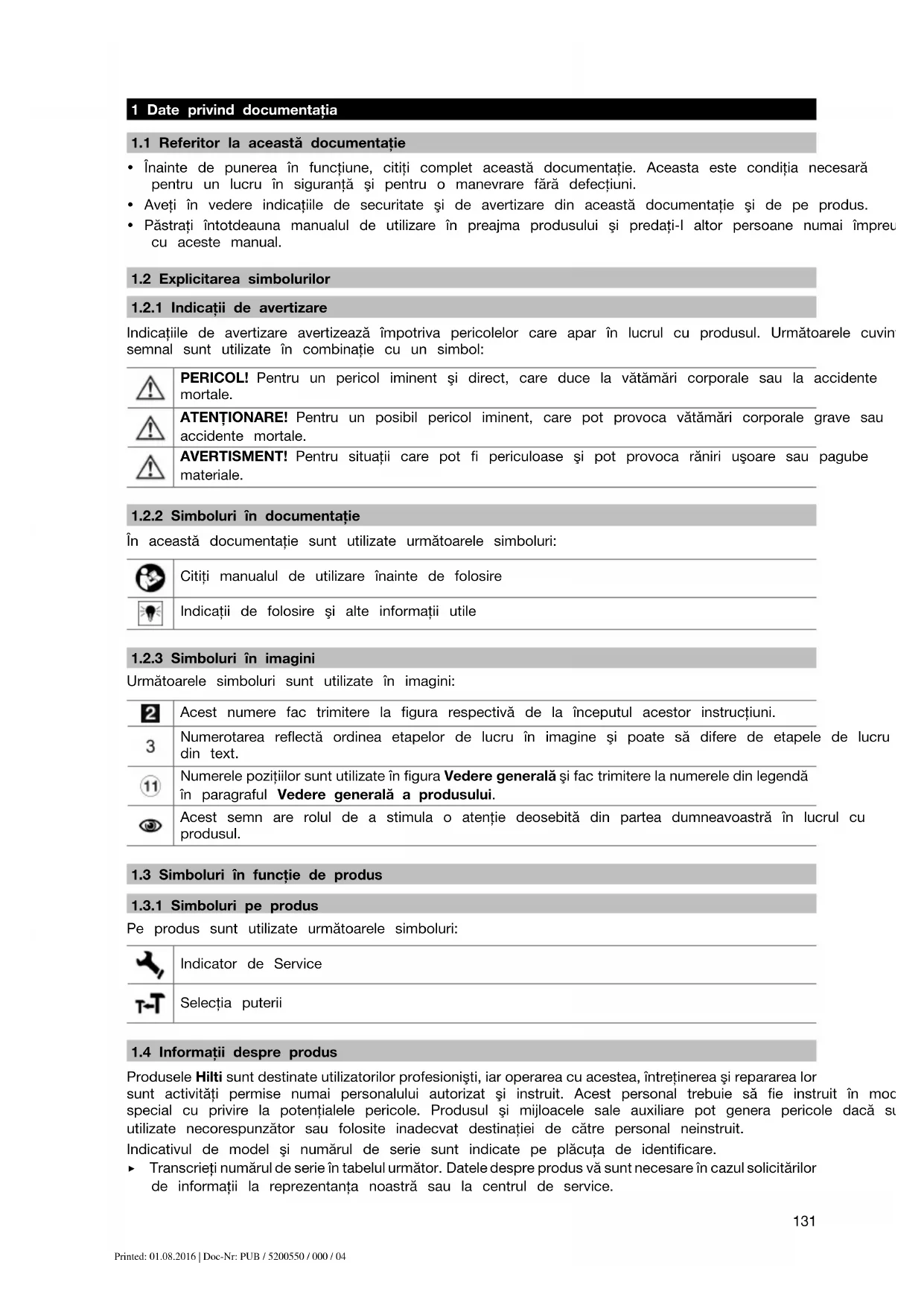

1.1 Referitor la această documentaţie

• Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni.

• Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs.

• Păstraţi întotdeauna manualul de utilizare în preajma produsului şi predaţi-l altor persoane numai împreună cu aceste manual.

1.2 Explicitarea simbolurilor

1.2.1 Indicaţii de avertizare

Indicaţiile de avertizare avertizează împotriva pericolelor care apar în lucrul cu produsul. Următoarele cuvinte- semnal sunt utilizate în combinaţie cu un simbol: PERICOL! Pentru un pericol iminent şi direct, care duce la vătămări corporale sau la accidente mortale. ATENŢIONARE! Pentru un posibil pericol iminent, care pot provoca vătămări corporale grave sau accidente mortale. AVERTISMENT! Pentru situaţii care pot fi periculoase şi pot provoca răniri uşoare sau pagube materiale.

1.2.2 Simboluri în documentaţie

În această documentaţie sunt utilizate următoarele simboluri: Citiţi manualul de utilizare înainte de folosire Indicaţii de folosire şi alte informaţii utile

1.2.3 Simboluri în imagini

Următoarele simboluri sunt utilizate în imagini: Acest numere fac trimitere la figura respectivă de la începutul acestor instrucţiuni. Numerotarea reflectă ordinea etapelor de lucru în imagine şi poate să difere de etapele de lucru din text. Numerele poziţiilor sunt utilizate în figura Vedere generală şi fac trimitere la numerele din legendă în paragraful Vedere generală a produsului. Acest semn are rolul de a stimula o atenţie deosebită din partea dumneavoastră în lucrul cu produsul.

1.3 Simboluri în funcţie de produs

1.3.1 Simboluri pe produs

Pe produs sunt utilizate următoarele simboluri: Indicator de Service Selecţia puterii

1.4 Informaţii despre produs

Produsele Hilti sunt destinate utilizatorilor profesionişti, iar operarea cu acestea, întreţinerea şi repararea lor sunt activităţi permise numai personalului autorizat şi instruit. Acest personal trebuie să fie instruit în mod special cu privire la potenţialele pericole. Produsul şi mijloacele sale auxiliare pot genera pericole dacă sunt utilizate necorespunzător sau folosite inadecvat destinaţiei de către personal neinstruit. Indicativul de model şi numărul de serie sunt indicate pe plăcuţa de identificare. ▶ Transcrieţi numărul de serie în tabelul următor. Datele despre produs vă sunt necesare în cazul solicitărilor de informaţii la reprezentanţa noastră sau la centrul de service. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04132 Date despre produs Ciocan de dăltuire TE 800AVR Generaţia 01 Număr de serie

1.5 Declaraţie de conformitate

Declarăm pe propria răspundere că produsul descris aici este conform cu directivele şi normele în vigoare. Un imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Werkzeuge | Hiltistraße 6 | 86916 Kaufering, DE 2 Securitate

2.1 Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice

ATENŢIONARE Citiţi toate instrucţiunile de protecţie a muncii şi instrucţiunile de lucru. Neglijenţele în respectarea instrucţiunilor de protecţie a muncii şi a instrucţiunilor de lucru pot provoca electrocutări, incendii şi/ sau accidentări grave. Păstraţi toate instrucţiunile de protecţie a muncii şi instrucţiunile de lucru pentru consultare în viitor. Termenul de „sculă electrică“ folosit în instrucţiunile de protecţie a muncii se referă la sculele cu alimentare de la reţea (cu cablu de reţea) şi la sculele electrice cu alimentare de la acumulatori (fără cablu de reţea). Securitatea în locul de muncă ▶ Menţineţi curăţenia şi un iluminat bun în zona de lucru. Dezordinea sau iluminatul insuficient în zona de lucru pot constitui surse de accidente. ▶ Nu lucraţi cu scula electrică în medii cu pericol de explozie, în care sunt prezente lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde pulberile sau vaporii. ▶ Nu permiteţi accesul copiilor şi al altor persoane în zona de lucru pe parcursul utilizării sculei electrice. În cazul distragerii atenţiei, puteţi pierde controlul asupra maşinii. Securitatea electrică ▶ Fişa de racord a sculei electrice trebuie să se potrivească cu priza de alimentare. Orice gen de modificare a fişei este interzis. Nu folosiţi niciun tip de fişe adaptoare împreună cu scule electrice având împământare de protecţie. Fişele nemodificate şi prizele adecvate diminuează riscul de electrocutare. ▶ Evitaţi contactul corpului cu suprafeţele legate la pământ, cum ar fi ţevile, sistemele de încălzire, plitele şi frigiderele. Există un risc major de electrocutare atunci când corpul se află în contact cu obiecte legate la pământ. ▶ Feriţi sculele electrice de influenţa ploii şi umidităţii. Pătrunderea apei în scula electrică creşte riscul de electrocutare. ▶ Nu utilizaţi cablul în scopuri pentru care nu este destinat, de exemplu pentru a transporta scula electrică, a suspenda scula electrică sau pentru a trage fişa din priza de alimentare. Feriţi cablul de influenţele căldurii, uleiului, muchiilor ascuţite sau componentelor mobile ale maşinii. Cablurile deteriorate sau înfăşurate majorează riscul de electrocutare. ▶ Dacă lucraţi cu o sculă electrică în aer liber, utilizaţi numai cabluri prelungitoare care sunt adecvate şi pentru folosirea în exterior. Folosirea cablurilor prelungitoare adecvate lucrului în aer liber diminuează riscul de electrocutare. ▶ Dacă punerea în exploatare a sculei electrice într-un mediu cu umiditate nu se poate evita, utilizaţi un întrerupător automat de protecţie diferenţial. Utilizarea unui întrerupător automat de protecţie diferenţial diminuează riscul de electrocutare. Securitatea persoanelor ▶ Procedaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi în mod raţional atunci când manevraţi o sculă electrică. Nu folosiţi nicio sculă electrică dacă sunteţi obosit sau dacă vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase. ▶ Purtaţi echipament personal de protecţie şi, întotdeauna, ochelari de protecţie. Folosirea echi- pamentelor personale de protecţie, ca de ex. masca anti-praf, încălţămintea antiderapantă, casca de protecţie sau căştile antifonice, în funcţie de tipul sculei electrice şi de natura aplicaţiei de lucru, duce la diminuarea riscului de accidentare. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04133

Împiedicaţi pornirea involuntară a maşinii. Asiguraţi-vă că scula electrică este deconectată, înainte de a o racorda la alimentarea electrică şi/ sau la acumulator, de a o lua din locul de lucru sau de a o transporta. Situaţiile în care transportaţi scula electrică ţinând degetul pe întrerupător sau racordaţi maşina în stare pornită la alimentarea electrică pot duce la accidente.

Înainte de a porni scula electrică, îndepărtaţi uneltele de reglaj sau cheile fixe. Un accesoriu de lucru sau o cheie fixă, aflate într-o componentă rotativă a maşinii, pot provoca vătămări corporale. ▶ Evitaţi o poziţie anormală a corpului. Asiguraţi-vă o poziţie stabilă şi păstraţi-vă întotdeauna echilibrul. În acest fel, veţi putea controla mai bine scula electrică în situaţii neaşteptate. ▶ Purtaţi îmbrăcăminte de lucru adecvată. Nu purtaţi haine largi sau bijuterii. ţineţi părul, îmbrăcămintea şi mănuşile departe de componentele aflate în mişcare. Îmbrăcămintea largă, bijuteriile sau părul lung pot fi prinse de piesele aflate în mişcare. ▶ Dacă există posibilitatea montării unor accesorii de aspirare şi captare a prafului, asiguraţi-vă că acestea sunt racordate şi folosite corect. Utilizarea unui sistem de aspirare a prafului poate diminua pericolul provocat de praf. Utilizarea şi manevrarea sculei electrice ▶ Nu suprasolicitaţi maşina. Folosiţi scula electrică special destinată lucrării dumneavoastră. Cu scula electrică adecvată, lucraţi mai bine şi mai sigur în domeniul de putere specificat. ▶ Nu folosiţi nicio sculă electrică având întrerupătorul defect. O sculă electrică ce nu mai permite pornirea sau oprirea sa este periculoasă şi trebuie reparată. ▶ Scoateţi fişa din priză şi/ sau înlăturaţi acumulatorul, înainte de executarea unor reglaje la maşină, înlocuirea accesoriilor sau depozitarea maşinii. Această măsură de precauţie reduce riscul unei porniri involuntare a sculei electrice. ▶ Păstraţi sculele electrice în locuri inaccesibile copiilor, atunci când nu le utilizaţi. Nu permiteţi folosirea aparatului/ maşinii de către persoane care nu sunt familiarizate cu aceasta sau care nu au citit instrucţiunile de faţă. Sculele electrice sunt periculoase atunci când sunt folosite de persoane fără experienţă.

Îngrijiţi sculele electrice cu multă atenţie. Controlaţi funcţionarea impecabilă a componentelor mobile şi verificaţi dacă acestea nu se blochează, dacă există piese sparte sau care prezintă deteriorări de natură să influenţeze negativ funcţionarea sculei electrice. Dispuneţi repararea pieselor deteriorate înainte de punerea în exploatare maşinii. Multe accidente se produc din cauza întreţinerii defectuoase a sculelor electrice. ▶ Păstraţi accesoriile aşchietoare bine ascuţite şi curate. Accesoriile aşchietoare întreţinute atent, cu muchii aşchietoare bine ascuţite se blochează mai greu şi pot fi conduse mai uşor. ▶ Utilizaţi scula electrică, accesoriile, dispozitivele de lucru etc. corespunzător acestor instrucţiuni. ţineţi seama de condiţiile de lucru şi de activitatea care urmează a fi desfăşurată. Folosirea unor scule electrice destinate altor aplicaţii de lucru decât cele prevăzute poate conduce la situaţii periculoase. Service

Încredinţaţi repararea sculei electrice a dumneavoastră numai personalului calificat de specialitate şi numai în condiţiile folosirii pieselor de schimb originale. În acest fel, este garantată menţinerea siguranţei de exploatare a sculei electrice.

2.2 Instrucţiuni de protecţie a muncii pentru ciocan

▶ Purtaţi căşti antifonice. Efectele zgomotului pot conduce la pierderea auzului. ▶ Folosiţi mânerele suplimentare livrate cu maşina. Pierderea controlului poate duce la accidentări. ▶ Ţineţi maşina de suprafeţele izolate ale mânerelor, dacă executaţi lucrări în care dispozitivul de lucru poate întâlni conductori electrici ascunşi sau propriul cablu de reţea. Contactul cu un conductor parcurs de curent poate pune sub tensiune şi piesele metalice ale maşinii şi poate duce la electrocutări.

2.3 Instrucţiuni suplimentare de protecţie a muncii pentru ciocanul de dăltuire

Securitatea persoanelor ▶ Folosiţi produsul numai în stare tehnică impecabilă. ▶ Nu efectuaţi niciodată intervenţii neautorizate sau modificări la aparat. ▶ Folosiţi mânerele suplimentare livrate cu aparatul. Pierderea controlului poate duce la accidentări. ▶ La execuţia lucrărilor de străpungere, asiguraţi zona de pe partea opusă lucrării. Fragmentele demolate pot ieşi şi / sau cădea şi pot vătăma alte persoane. ▶ Ţineţi întotdeauna ferm aparatul cu ambele mâini de mânerele special prevăzute. Ţineţi mânerele uscate şi curate. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04134 ▶ Ţineţi aparatul de suprafeţele izolate ale mânerelor, când executaţi lucrări în care dispozitivul de lucru poate întâlni conductori electrici ascunşi. Contactul cu un conductor parcurs de curent poate pune sub tensiune şi piesele metalice ale aparatului şi poate duce la electrocutări. ▶ Pe parcursul utilizării aparatului, purtaţi ochelari de protecţie, cască de protecţie, căşti antifonice, mănuşi de protecţie şi o mască uşoară de protecţie respiratorie adecvate. ▶ Purtaţi mănuşi de protecţie şi la schimbarea accesoriilor de lucru. Atingerea dispozitivului de lucru poate duce la vătămări prin tăiere şi arsuri. ▶ Utilizaţi o apărătoare pentru ochi. Materialul sub formă de aşchii poate produce vătămări ale corpului şi ochilor. ▶ Înainte de începerea lucrului stabiliţi clasa de periculozitate a materialului pulverulent care se formează în timpul lucrărilor. Utilizaţi un aspirator de praf industrial cu clasificare a clasei de protecţie avizată oficial, care corespunde dispoziţiilor locale cu privire la protecţia împotriva prafului. Pulberea materialelor cum ar fi vopselele care conţin plumb, unele tipuri de lemn, betonul / zidăria / piatra care conţine cuarţ şi minerale, precum şi metale pot dăuna sănătăţii. ▶ Asiguraţi o aerisire bună a locului de muncă şi purtaţi, dacă este cazul, o mască de protecţie a respiraţiei, adecvată pentru praful respectiv. Atingerea sau inhalarea pulberii poate provoca reacţii alergice şi/ sau afecţiuni ale căilor respiratorii ale utilizatorului sau ale persoanelor aflate în apropiere. Anumite categorii de pulbere cum ar fi praful din lemn de stejar sau de fag sunt considerate drept cancerigene, în special în combinaţie cu substanţele suplimentare pentru tratarea lemnului (cromaţi, substanţe de protecţie a lemnului). Manevrarea materialului care conţine azbest este permisă numai persoanelor cu pregătire de specialitate. ▶ Faceţi pauze de lucru şi exerciţii pentru îmbunătăţirea circulaţiei sanguine în degetele dumneavoastră. În cazul lucrărilor lungi, din cauza vibraţiilor sunt posibile tulburări la nivelul vaselor sanguine sau al sistemului nervos în degete, mâini sau articulaţiile mâinilor. Securitatea electrică ▶ Verificaţi înainte de începerea lucrului dacă în zona de lucru există conductori electrici, conducte de gaz şi ţevi de apă acoperite. Piesele metalice de pe exteriorul aparatului pot cauza o electrocutare dacă deterioraţi accidental un conductor electric. Manevrarea şi folosirea cu precauţie a sculelor electrice ▶ Aşteptaţi până când scula electrică a ajuns în stare de repaus, înainte de a o depune. 3 Descriere

3.1 Componentele aparatului, elementele de comandă şi elementele indicatoare 1

Mandrină şi dispozitiv de poziţionare a dălţii

Indicator pentru selecţia puterii

3.2 Utilizarea conformă cu destinaţia

Produsul descris este un ciocan de dăltuire cu acţionare electrică şi cu mecanism de percuţie pneumatic. El este destinat lucrărilor dificile de dăltuire în zidărie şi beton. ▶ Punerea în exploatare este permisă numai la tensiunea şi frecvenţa reţelei, indicate pe plăcuţa de identificare. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04135

3.3 Active Vibration Reduction (AVR)

TE 800-AVR Ciocanul de dăltuire este echipat cu un sistem Active Vibration Reduction (AVR), care reduce foarte mult vibraţiile.

3.4 Indicator de Service

Ciocanul de dăltuire este dotat cu un indicator de service cu semnal luminos. Starea Semnificaţie Indicatorul de service se aprinde. • S-a atins valoarea timpului de funcţionare pentru o lucrare de servisare. De la începutul aprinderii, se mai poate lucra timp de câteva ore, până când are loc deconectarea automată. Aduceţi produsul la timp la centrul de service Hilti. Astfel el rămâne întotdeauna pregătit de funcţionare.

3.5 Indicator pentru selecţia puterii

Ciocanul de dăltuire este dotat cu un indicator pentru selecţia puterii cu semnal luminos. Starea Semnificaţie Indicatorul pentru selecţia puterii se aprinde. • Puterea de dăltuire este redusă la 70%. Pentru putere de dăltuire maximă, apăsaţi din nou comutatorul pentru selecţia puterii. Puteţi regla puterea de dăltuire numai dacă aparatul este racordat la o alimentare cu tensiune.

3.6 Setul de livrare

Ciocan de dăltuire, mâner lateral, manual de utilizare. Indicaţie Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti sau online la: www.hilti.com. 4 Date tehnice

4.1 Valorile emisiei de zgomot determinate corespunzător EN 60745

Nivelul vibraţiilor indicat în aceste instrucţiuni a fost măsurat corespunzător unui procedeu de măsură normat în EN 60745 şi poate fi utilizat pentru a compara sculele electrice între ele. El este adecvat şi pentru o apreciere provizorie a solicitării generate de vibraţii. Nivelul indicat al vibraţiilor reprezintă aplicaţiile de lucru principale ale sculei electrice. Fireşte că, dacă scula electrică este utilizată pentru alte aplicaţii de lucru cu dispozitive de lucru neprevăzute sau cu o întreţinere insuficientă, nivelul vibraţiilor poate să difere. Acest lucru poate ridica în mod considerabil solicitarea generată de vibraţii pe întreaga durată de lucru. Pentru o apreciere exactă a solicitării generate de vibraţii, trebuie să se ia în calcul şi timpii în care aparatul este deconectat sau în care el funcţionează, dar nu execută efectiv nicio activitate. Acest lucru poate reduce în mod considerabil solicitarea generată de vibraţii pe întreaga durată de lucru. Stabiliţi măsuri de securitate suplimentare pentru protecţia operatorului faţă de efectele vibraţiilor, de exemplu: întreţinerea sculei electrice şi a dispozitivelor de lucru, menţinerea mâinilor în stare caldă, organizarea proceselor de lucru. Nivelul puterii acustice (L

98 dB(A) Insecuritatea pentru nivelul puterii acustice (K

3 dB(A) Nivelul măsurat al puterii acustice (L

87 dB(A) Insecuritatea pentru nivelul presiunii acustice (K

4.2 Valorile vibraţiilor determinate corespunzător EN 60745

La punerea în exploatare cu un generator sau transformator, puterea debitată a acestora trebuie să fie cel puţin dublă faţă de puterea nominală consumată indicată pe plăcuţa de identificare a aparatului. Tensiunea de lucru a transformatorului sau a generatorului trebuie să fie situată în orice moment într-un interval de +5 % până la -15 % din tensiunea nominală a aparatului. Datele sunt valabile pentru o tensiune nominală de 230V. Dacă tensiunile şi variantele de ţară diferă, datele pot varia. Tensiunea nominală şi frecvenţa, precum şi puterea nominală consumată, respectiv curentul nominal sunt indicate pe plăcuţa de identificare. Puterea nominală consumată

Energia la o singură percuţie, corespunzător EPTA-Procedure 05/2009 21 J 5 Modul de utilizare

5.1 Montarea mânerului lateral 2

AVERTISMENT Pericol de accidentare Pierdere a controlului asupra ciocanului de dăltuire. ▶ Asiguraţi-vă că mânerul lateral este montat şi fixat corect. ▶ Montaţi mânerul lateral.

5.2 Schimbarea dispozitivului de lucru 3

ATENŢIONARE Pericol de accidentare Accesoriul de lucru devine fierbinte în utilizare. ▶ Purtaţi mănuşi de protecţie la schimbarea accesoriilor de lucru.

1. Gresaţi cu puţină unsoare coada de fixare a dispozitivului de lucru.

2. Introduceţi dispozitivul de lucru până la opritor în mandrină şi lăsaţi-l să se cupleze.

◁ Produsul este pregătit de funcţionare.

3. Trageţi înapoi închizătorul mandrinei până la opritor şi extrageţi dispozitivul de lucru.

Indicaţie Utilizaţi numai unsoare originală de la Hilti. Utilizarea unei unsori inadecvate poate cauza deteriorări la produs.

5.3 Extragerea accesoriului de lucru 4

PERICOL Pericol de incendiu Pericol la contactul dintre accesoriul de lucru fierbinte şi materiale uşor inflamabile. ▶ Nu aşezaţi accesoriul de lucru fierbinte pe materiale uşor inflamabile. ATENŢIONARE Pericol de accidentare Accesoriul de lucru devine fierbinte în utilizare. ▶ Purtaţi mănuşi de protecţie la schimbarea accesoriilor de lucru. ▶ Extrageţi accesoriul de lucru. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04137

5.4 Poziţionare daltă

AVERTISMENT Pericol de accidentare Pierderea controlului asupra direcţiei de dăltuire. ▶ Nu lucraţi în poziţia "Poziţionare daltă". Fixaţi selectorul de funcţii pe poziţia "Dăltuire" , până când se fixează. Indicaţie Dalta poate fi aşezată în 6 poziţii diverse (în paşi de 60°). Astfel, cu dălţile plate şi profilate se poate lucra întotdeauna în poziţia de lucru optimă. ▶ Introduceţi dispozitivul de lucru.→ Pagina 136

5.5 Reglarea puterii de dăltuire

1. Apăsaţi comutatorul pentru selecţia puterii.

◁ Indicatorul pentru selecţia puterii se aprinde în galben. ◁ Puterea este redusă la 70%. Indicaţie Dacă doriţi să dăltuiţi cu precizie, reduceţi puterea la 70%. Indicaţie Pentru a putea regla puterea, aparatul trebuie să fie racordat la o alimentare cu tensiune.

2. Pentru a putea dăltui din nou cu putere maximă, apăsaţi comutatorul pentru selecţia puterii.

1. Introduceţi fişa de reţea în priză.

Indicaţie Lucrările la temperaturi joase: aparatul necesită atingerea unei temperaturi minime de lucru, până când mecanismul de percuţie intră în funcţiune. Pentru a o atinge, aşezaţi scurt aparatul pe suportul de bază şi lăsaţi aparatul să funcţioneze în regim de mers în gol. Dacă este necesar, repetaţi acest procedeu, până când mecanismul de percuţie începe să lucreze.

2. Aşezaţi dalta în poziţie de lucru la aproximativ 80-100 mm (3¹⁄₈" - 4") de muchie.

3. Pentru a conecta aparatul, apăsaţi comutatorul de pornire / oprire spre dreapta.

◁ Comutatorul de pornire / oprire este blocat în poziţia din dreapta.

4. Pentru a deconecta aparatul, apăsaţi comutatorul de pornire / oprire spre stânga.

◁ Comutatorul de pornire / oprire este blocat în poziţia din stânga. Indicaţie O presiune de apăsare prea mică poate face dalta să sară. O presiune de apăsare prea mare produce o diminuare a puterii de dăltuire. În cazul armăturilor metalice, vă rugăm să conduceţi dalta întotdeauna spre marginea materialului, nu spre armătura metalică. 6 Asistenţă în caz de avarii

6.1 Identificarea defecţiunilor

În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04138 Avarie Cauza posibilă Soluţie Aparatul nu porneşte. Iniţializarea blocului electronic este în curs (până la aprox. 1 secundă începând de la introducerea fişei) sau sistem electronic de blocare a pornirii activat după întreruperea alimentării electrice. ▶ Apoi deconectaţi aparatul şi conectaţi-l din nou. Alimentarea electrică de la reţea întreruptă. ▶ Introduceţi alt aparat electric şi verificaţi funcţionarea. Cablul de reţea sau fişa defecte. ▶ Încredinţaţi verificarea unui specialist electrician şi înlocuiţi, dacă este cazul. Comutatorul de comandă defect. ▶ Dispuneţi verificarea aparatului de către un specialist electrician şi înlocuiţi cărbunii, dacă este cazul. Generator pe modul Sleep ▶ Solicitaţi generatorul cu un al doilea consumator (de ex. lampă de şantier). Aparatul nu porneşte şi indi- catorul de Service se aprinde în roşu. Cărbunii uzaţi. ▶ Dispuneţi verificarea de către un specialist electrician şi înlocuirea, dacă este cazul. Deteriorări la aparat. ▶ Încredinţaţi aparatul centrului de service Hilti pentru reparaţie. Lipsa percuţiei. Aparatul prea rece. ▶ Aşezaţi aparatul scurt timp pe suportul de bază şi lăsaţi-l să se rotească în regim de mers în gol, pentru a ajunge la temperatura de lucru. Deteriorări la aparat. ▶ Încredinţaţi aparatul centrului de service Hilti pentru reparaţie. Aparatul nu porneşte. Iniţializarea blocului electronic este în curs (până la aprox. 1 secundă începând de la introducerea fişei) sau sistem electronic de blocare a pornirii activat după întreruperea alimentării electrice. ▶ Apoi deconectaţi aparatul şi conectaţi-l din nou. Alimentarea electrică de la reţea întreruptă. ▶ Introduceţi alt aparat electric şi verificaţi funcţionarea. Cablul de reţea sau fişa defecte. ▶ Încredinţaţi verificarea unui specialist electrician şi înlocuiţi, dacă este cazul. Comutatorul de comandă defect. ▶ Dispuneţi verificarea aparatului de către un specialist electrician şi înlocuiţi cărbunii, dacă este cazul. Generator pe modul Sleep ▶ Solicitaţi generatorul cu un al doilea consumator (de ex. lampă de şantier). Aparatul funcţionează şi indi- catorul de Service se aprinde roşu. Indicatorul de service se aprinde. ▶ Dispuneţi efectuarea lucrărilor de service sau de reparaţie de către centrul de service Hilti. Aparatul nu debitează puterea maximă. Reducerea puterii este activată. ▶ Acţionaţi comutatorul pentru selecţia puterii (respectaţi indicatorul pentru selecţia puterii). Apoi deconectaţi aparatul şi conectaţi-l din nou. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04139 Avarie Cauza posibilă Soluţie Aparatul nu debitează puterea maximă. Cablul prelungitor prea lung şi/ sau cu secţiune prea redusă. ▶ Utilizaţi un cablu prelungitor cu secţiune suficientă. (1,5 mm² până la 40 m; 2,5 mm² până la 65 m). Tensiunea de alimentare electrică este prea scăzută. ▶ Racordaţi aparatul la o altă alimentarea electrică. Dalta nu se poate desprinde din închizător. Mandrina nu este retractată com- plet. ▶ Trageţi înapoi închizătorul mandrinei până la opritor şi extrageţi accesoriul de lucru. 7 Dezafectarea şi evacuarea ca deşeuri Maşinile Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia maşinile dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. ▶ Nu aruncaţi sculele electrice în containerele de gunoi menajer! 8 Garanţia producătorului ▶ Pentru relaţii suplimentare referitoare la condiţiile de garanţie, vă rugăm să vă adresaţi partenerului dumneavoastră local Hilti. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04140 1 Στοιχεία για την τεχνική τεκμηρίωση
