TE 800 - Fúró HILTI - Ingyenes használati útmutató

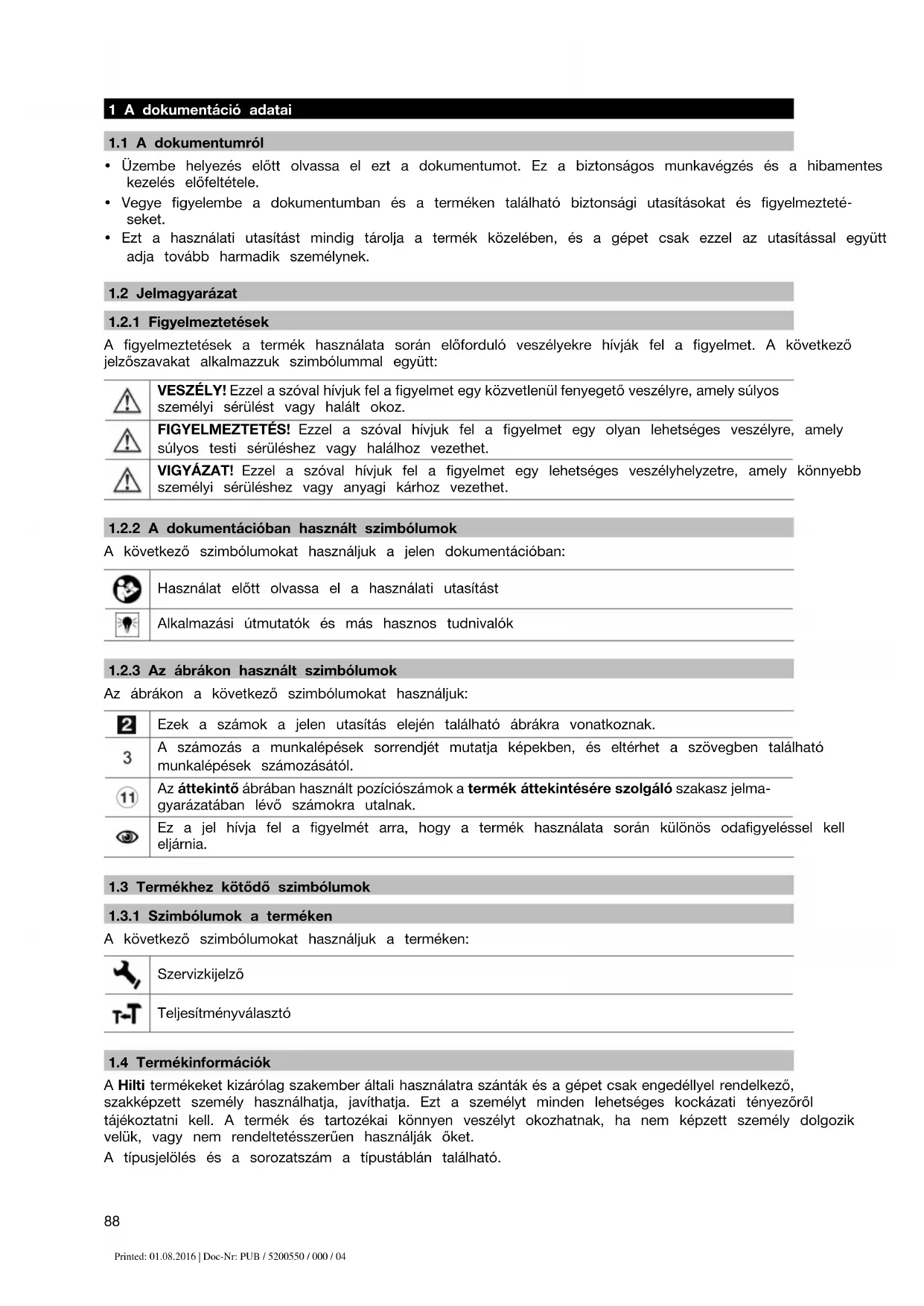

HASZNÁLATI ÚTMUTATÓ TE 800 HILTI

• Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele.

• Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket.

• Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.

1.2.1 Figyelmeztetések

A figyelmeztetések a termék használata során előforduló veszélyekre hívják fel a figyelmet. A következő jelzőszavakat alkalmazzuk szimbólummal együtt: VESZÉLY! Ezzel a szóval hívjuk fel a figyelmet egy közvetlenül fenyegető veszélyre, amely súlyos személyi sérülést vagy halált okoz. FIGYELMEZTETÉS! Ezzel a szóval hívjuk fel a figyelmet egy olyan lehetséges veszélyre, amely súlyos testi sérüléshez vagy halálhoz vezethet. VIGYÁZAT! Ezzel a szóval hívjuk fel a figyelmet egy lehetséges veszélyhelyzetre, amely könnyebb személyi sérüléshez vagy anyagi kárhoz vezethet.

1.2.2 A dokumentációban használt szimbólumok

A következő szimbólumokat használjuk a jelen dokumentációban: Használat előtt olvassa el a használati utasítást Alkalmazási útmutatók és más hasznos tudnivalók

1.2.3 Az ábrákon használt szimbólumok

Az ábrákon a következő szimbólumokat használjuk: Ezek a számok a jelen utasítás elején található ábrákra vonatkoznak. A számozás a munkalépések sorrendjét mutatja képekben, és eltérhet a szövegben található munkalépések számozásától. Az áttekintő ábrában használt pozíciószámok a termék áttekintésére szolgáló szakasz jelma- gyarázatában lévő számokra utalnak. Ez a jel hívja fel a figyelmét arra, hogy a termék használata során különös odafigyeléssel kell eljárnia.

1.3 Termékhez kötődő szimbólumok

1.3.1 Szimbólumok a terméken

A következő szimbólumokat használjuk a terméken: Szervizkijelző Teljesítményválasztó

1.4 Termékinformációk

A Hilti termékeket kizárólag szakember általi használatra szánták és a gépet csak engedéllyel rendelkező, szakképzett személy használhatja, javíthatja. Ezt a személyt minden lehetséges kockázati tényezőről tájékoztatni kell. A termék és tartozékai könnyen veszélyt okozhatnak, ha nem képzett személy dolgozik velük, vagy nem rendeltetésszerűen használják őket. A típusjelölés és a sorozatszám a típustáblán található. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0489 ▶ Jegyezze fel a sorozatszámot a következő táblázatba. Amennyiben kérdéssel fordul a képviseletünkhöz vagy a szervizhez, szüksége lesz ezekre a termékadatokra. Termékadatok Vésőkalapács TE 800AVR Generáció 01 Sorozatszám

1.5 Megfelelőségi nyilatkozat

Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Werkzeuge | Hiltistraße 6 | 86916 Kaufering, DE 2 Biztonság

2.1 Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz

FIGYELMEZTETÉS Olvasson el minden biztonsági tudnivalót és utasítást. A biztonsági tudnivalók és utasítások betartásának elmulasztása áramütéshez, tűzhöz és/vagy súlyos testi sérüléshez vezethet. Őrizzen meg minden biztonsági utasítást és útmutatást a jövőbeni használathoz. A biztonsági utasításokban használt „elektromos kéziszerszám” fogalom hálózatról üzemelő elektromos kéziszerszámokra (tápkábellel együtt értve) és akkumulátoros elektromos kéziszerszámokra (tápkábel nélkül) vonatkozik. Munkahelyi biztonság ▶ Tartsa tisztán a munkahelyét és jól világítsa meg. Rendetlen munkahelyek és megvilágítatlan munkaterületek balesetekhez vezethetnek. ▶ Ne dolgozzon az elektromos kéziszerszámmal olyan robbanásveszélyeskörnyezetben, ahol éghető folyadékok, gázok vagy porok vannak. Az elektromos kéziszerszámok szikrákat bocsáthatnak ki, amelyek meggyújthatják a port vagy a gyúlékony gőzöket. ▶ Tartsa távol a gyerekeket és az idegen személyeket a munkahelytől, ha az elektromos kéziszer- számot használja. Ha elvonják a figyelmét a munkától, könnyen elvesztheti az uralmát a berendezés felett. Elektromos biztonsági előírások ▶ Az elektromos kéziszerszám csatlakozódugójának illeszkednie kell a dugaszolóaljzatba. A csat- lakozódugót semmilyen módon sem szabad megváltoztatni. Védőföldeléssel ellátott elektromos kéziszerszámokhoz ne használjon csatlakozóadaptert. Az eredeti csatlakozódugó és a hozzá illesz- kedő csatlakozóaljzat csökkenti az elektromos áramütés kockázatát. ▶ Ne érjen hozzá földelt felületekhez, például csövekhez, fűtőtestekhez, tűzhelyekhez és hűtőszek- rényekhez. Az áramütés veszélye megnövekszik, ha a teste le van földelve. ▶ Tartsa távol az elektromos kéziszerszámokat az esőtől és a nedvesség hatásaitól. Ha víz hatol be az elektromos kéziszerszámba, az növeli az elektromos áramütés kockázatát. ▶ Ne használja a kábelt a rendeltetésétől eltérő célokra, vagyis az elektromos kéziszerszámot soha ne hordozza vagy akassza fel a kábelnél fogva, és sohase húzza ki a hálózati csatlakozódugót a kábelnél fogva. Tartsa távol a kábelt hőforrásoktól, olajtól, éles élektől és sarkaktól, mozgó gépalkatrészektől. A sérült vagy összetekert vezeték növeli az elektromos áramütés kockázatát. ▶ Ha az elektromos kéziszerszámmal szabadban dolgozik, akkor csak a szabadban való haszná- latra engedélyezett hosszabbítót használjon. A kültérre is alkalmas hosszabbítóvezeték használata csökkenti az áramütés kockázatát. ▶ Használjon hibaáram-védőkapcsolót, ha az elektromos kéziszerszám nedves környezetben tör- ténő üzemeltetése nem kerülhető el. A hibaáram-védőkapcsoló használata csökkenti az elektromos áramütés kockázatát. Személyi biztonsági előírások ▶ Munka közben mindig figyeljen, ügyeljen arra, amit csinál, és meggondoltan dolgozzon az elektromos kéziszerszámmal. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0490 ▶ Viseljen személyi védőfelszerelést, és mindig viseljen védőszemüveget. Az elektromos kéziszerszám alkalmazásának megfelelő személyi védőfelszerelések, úgymint porvédő álarc, csúszásbiztos védőcipő, védősapka és fülvédő használata csökkenti a személyi sérülések kockázatát. ▶ Kerülje el az elektromos kéziszerszám akaratlan üzembe helyezését. Mielőtt az elektromos kéziszerszámot az elektromos hálózatra és/vagy az akkumulátorra csatlakoztatja, vagy felveszi, ill. szállítja, győződjön meg arról, hogy a gép ki van kapcsolva. Ha az elektromos kéziszerszám felemelése közben az ujját a kapcsolón tartja, vagy ha a gépet bekapcsolt állapotban csatlakoztatja az áramforráshoz, az balesetekhez vezethet. ▶ Az elektromos kéziszerszám bekapcsolása előtt feltétlenül távolítsa el a beállító szerszámokat vagy csavarkulcsokat. Az elektromos kéziszerszám forgó részeiben felejtett beállító szerszám vagy csavarkulcs sérüléseket okozhat.

Kerülje el a normálistól eltérő testtartást. Ügyeljen arra, hogy mindig biztosan álljon és megtartsa az egyensúlyát. Így az elektromos kéziszerszám felett váratlan helyzetekben is jobban tud uralkodni. ▶ Viseljen megfelelő munkaruhát. Ne viseljen bő ruhát vagy ékszereket. Tartsa távol a haját, a ruháját és a kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket és a hosszú hajat a mozgó alkatrészek magukkal ránthatják. ▶ Ha az elektromos kéziszerszámra fel lehet szerelni a por elszívásához és összegyűjtéséhez szükséges berendezéseket, ellenőrizze, hogy azok megfelelő módon hozzá vannak kapcsolva a szerszámhoz, és rendeltetésüknek megfelelően működnek. Porelszívó egység használata csökkenti a munka során keletkező por veszélyes hatását. Az elektromos kéziszerszám használata és kezelése ▶ Ne terhelje túl a gépet. A munkájához csak az arra szolgáló elektromos kéziszerszámot használja. A megfelelő elektromos kéziszerszámmal a megadott teljesítménytartományon belül jobban és biztonságosabban lehet dolgozni. ▶ Ne használjon olyan elektromos kéziszerszámot, amelynek a kapcsolója elromlott. Egy olyan elektromos kéziszerszám, amelyet nem lehet sem be, sem kikapcsolni, veszélyes, és meg kell javíttatni. ▶ A gép beállítása, a tartozékok cseréje vagy a gép lehelyezése előtt húzza ki a csatlakozódugót a csatlakozóaljzatból és/vagy vegye ki az akkut a gépből. Ez az elővigyázatossági intézkedés meggátolja a gép szándékolatlan üzembe helyezését. ▶ A használaton kívüli elektromos kéziszerszámokat olyan helyen tárolja, ahol azokhoz gyerekek nem férhetnek hozzá. Ne hagyja, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik a szerszámot, vagy nem olvasták el ezt az útmutatót. Az elektromos kéziszerszámok veszélyesek, ha azokat gyakorlatlan személyek használják. ▶ Mindig gondosan tartsa karban az elektromos kéziszerszámot. Ellenőrizze, hogy a mozgó alkat- részek kifogástalanul működnek-e, nincsenek-e beszorulva, és nincsenek-e eltörve vagy meg- rongálódva olyan alkatrészek, amelyek hátrányosan befolyásolhatják az elektromos kéziszerszám működését. Használat előtt javíttassa meg a gép megrongálódott alkatrészeit. Sok balesetnek a rosszul karbantartott elektromos kéziszerszám az oka. ▶ Tartsa tisztán és élesen a vágószerszámokat. Az éles vágóélekkel rendelkező és gondosan ápolt vágószerszámok ritkábban ékelődnek be, és azokat könnyebben lehet vezetni és irányítani. ▶ Az elektromos kéziszerszámokat, tartozékokat, betétszerszámokat stb. a jelen utasítások fi- gyelembe vételével használja. Vegye figyelembe a munkafeltételeket és a kivitelezendő munka sajátosságait. Az elektromos kéziszerszám eredeti rendeltetésétől eltérő célokra való alkalmazása veszélyes helyzetekhez vezethet. Szerviz ▶ Az elektromos kéziszerszámot csak szakképzett szerelő javíthatja, kizárólag eredeti pótalkatré- szek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad.

2.2 Biztonsági tudnivalók kalapácsokhoz

▶ Viseljen fülvédőt. A zaj halláskárosodáshoz vezethet. ▶ Használja a géppel együtt szállított kiegészítő fogantyút. A gép feletti ellenőrzés elvesztése sérülést okozhat. ▶ A gépet a fogantyú szigetelt felületénél fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket vagy a saját elektromos csatlakozókábelét találhatja el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fémrészei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet.

2.3 Vésőkalapács kiegészítő biztonsági tudnivalók

Személyi biztonsági előírások ▶ A terméket csak kifogástalan műszaki állapotban használja. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0491 ▶ Soha ne végezzen módosításokat vagy változtatásokat a gépen. ▶ Használja a géppel együtt szállított kiegészítő fogantyút. A gép feletti ellenőrzés elvesztése sérülést okozhat. ▶ Áttörési munkáknál biztosítsa a munkavégzés helyszínével szemközti területet. A letöredező darabok ki- és/vagy leeshetnek, és személyi sérüléseket okozhatnak. ▶ A gépet mindig két kézzel tartsa az erre szolgáló markolatoknál. A markolatot tartsa mindig szárazon és tisztán. ▶ A gépet mindig a fogantyú szigetelt felületénél fogja meg, ha olyan munkát végez, amelynek során a betétszerszám rejtett elektromos vezetéket találhat el. Ha a gép elektromos feszültséget vezető vezetékhez ér, akkor a gép fémrészei feszültség alá kerülhetnek és ez elektromos áramütéshez vezethet. ▶ A gép használata során mindig viseljen megfelelő védőszemüveget, védősisakot, fülvédőt, védőkesztyűt és könnyű légzőmaszkot. ▶ A szerszámcsere közben is viseljen védőkesztyűt. A betétszerszám megérintése vágási és égési sérüléseket okozhat. ▶ Viseljen védőszemüveget. A szilánkok a szem és egyéb testrészek sérüléseit okozhatják. ▶ A munka megkezdése előtt tisztázza a munka során keletkező por veszélyességi besorolását. Használjon hivatalosan engedélyezett védelmi osztályú ipari porszívót, amely megfelel a helyi porvédelmi előírások- nak. Ólomtartalmú festékek, ásványok és a fém, néhány fafajta, beton / téglafalazat / kvarctartamú kövezet, valamint ásványok és fémek pora káros lehet az egészségre. ▶ Gondoskodjon a munkaterület jó szellőzéséről és szükség esetén viseljen az adott porhoz megfelelő légzőmaszkot. Ezen porok belélegzése vagy érintése a gép kezelőjénél vagy a közelében tartózkodóknál allergiás reakciót válthat ki, és/vagy légzési nehézséget okozhat. Bizonyos porok, mint például a tölgyfa vagy a bükkfa pora rákkeltő, különösen ha fakezelési adalékanyagokkal (kromát, favédő anyagok) együtt használják azokat. Az azbeszttartalmú anyagokat csak szakemberek munkálhatják meg. ▶ Tartson munkaszüneteket és végezzen gyakorlatokat ujjainak jobb vérellátása érdekében. Hosszabb idejű munkavégzés esetén a rezgések zavart okozhatnak az ujjak, a kéz és a csukló véredényeiben vagy idegrendszerében. Elektromos biztonsági előírások ▶ A munka megkezdése előtt ellenőrizze a munkaterületet, hogy nincsenek-e rejtett elektromos vezetékek, ill. gáz- és vízcsövek. A külső fémrészek áramütést okozhatnak, ha munka közben véletlenül megsért egy elektromos vezetéket. Az elektromos kéziszerszámok gondos kezelése és használata ▶ Lehelyezés előtt várja meg, hogy az elektromos kéziszerszám leálljon. 3 Leírás

3.1 A gép részei, kezelő- és kijelzőelemek 1

Tokmány és vésőpozicionálás

Teljesítményválasztó kijelző

Elektromos csatlakozókábel

3.2 Rendeltetésszerű géphasználat

Az ismertetett termék egy elektromos vésőkalapács pneumatikus ütőművel. Falazatban és betonban végzett nehéz vésési munkákhoz használható. ▶ Csak a típustáblán feltüntetett feszültségen és frekvencián szabad a gépet üzemeltetni. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0492

3.3 Active Vibration Reduction (AVR)

TE 800-AVR A vésőkalapács Active Vibration Reduction (AVR) rendszerrel van felszerelve, amely jelentősen csökkenti a vibrációt.

A vésőkalapács világító jelzéssel ellátott szervizkijelzővel van felszerelve. Állapot Jelentés A szervizjelző világít. • A gép elérte azt az üzemidőt, amikor szervizelést igényel. A lámpa felvillanásától számítva még néhány óráig lehet dolgozni, ezt követően működésbe lép az automatikus kikapcsolás. Időben vigye el a terméket egy Hilti Szervizbe. Így az mindig üzemkész marad.

3.5 Teljesítményválasztó kijelző

A vésőkalapács világító jelzéssel ellátott teljesítményválasztó kijelzővel van felszerelve. Állapot Jelentés Teljesítményválasztó kijelzője világít. • A vésési teljesítmény 70%-ra van korlátozva. A teljes vésési teljesítményhez ismételten nyomja meg a teljesítményválasztó kapcsolót. A véső teljesítménye csak akkor állítható be, ha a gép csatlakozik feszültségellátáshoz.

3.6 Szállítási terjedelem

Vésőkalapács, oldalsó markolat, használati utasítás. Tudnivaló A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy az alábbi oldalon talál: www.hilti.com. 4 Műszaki adatok

4.1 Az EN 60745 szabvány szerint meghatározott zajkibocsátási érték

A használati útmutatóban közölt rezgésszintet az EN 60745 szabványban szabályozott mérési eljárás kere- tében mértük meg, és alkalmas elektromos szerszámok egymással történő összehasonlítására. Ugyancsak alkalmas a rezgésterhelés előzetes megbecsülésére. A megadott rezgésszint az elektromos szerszám lénye- ges alkalmazásaira vonatkozik. Ha az elektromos szerszámot más célra, eltérő betétszerszámokkal használ- ják, vagy nem megfelelően tartják karban, akkor a rezgésszint értéke ettől eltérhet. Ez jelentősen megnövel- heti a rezgésterhelést a munkaidő teljes időtartama alatt. A rezgésterhelés pontos megbecsüléséhez azokat az időszakokat is figyelembe kell venni, amikor a gépet lekapcsolták vagy a gép ugyan működik, de tényle- gesen nincs használatban. Ez jelentősen csökkentheti a rezgésterhelést a munkaidő teljes időtartama alatt. Annak érdekében, hogy megvédje a gép kezelőjét a rezgések okozta hatásoktól, hozzon kiegészítő bizton- sági intézkedéseket, mint például: elektromos szerszámok és betétszerszámok karbantartása, a gépkezelő kezének melegen tartása, a munkafolyamatok megszervezése. Hangteljesítmény (L

98 dB(A) Hangteljesítményszint bizonytalanság (K

3 dB(A) Mért hangnyomásszint (L

94 dB(A) Garantált hangnyomásszint (L WAd

98 dB(A) Kibocsátási hangnyomásszint (L

87 dB(A) Hangnyomásszint bizonytalanság (K

4.2 Az EN 60745 szabvány szerint meghatározott rezgésértékek

Generátorral vagy transzformátorral való működtetés esetén annak leadott teljesítménye legyen legalább a duplája a gép típustábláján megadott névleges teljesítményfelvételi értékeknek. A transzformátor vagy a generátor üzemi feszültsége mindig essen a gép névleges feszültségfelvételi értékeinek +5%-os és -15%-os határa közé. Az adatok 230 V névleges feszültségre vonatkoznak. Eltérő feszültség és az egy adott országra jellemző kivitel esetén ezek az adatok eltérhetnek. A gép névleges feszültségét és frekvenciáját, valamint névleges teljesítményfelvételét, ill. a névleges áramfelvételét a típustáblán találja. Névleges teljesítményfelvétel 1 850 W Egy ütés energiája a 05/2009 EPTA-eljárás szerint 21 J 5 Üzemeltetés

5.1 Oldalmarkolat felszerelése 2

VIGYÁZAT Sérülésveszély A vésőkalapács feletti uralom elvesztése. ▶ Győződjön meg arról, hogy az oldalmarkolat megfelelően van felszerelve és előírásszerűen van rögzítve. ▶ Szerelje fel az oldalmarkolatot.

5.2 Betétszerszám cseréje 3

FIGYELMEZTETÉS Sérülésveszély A szerszám a használat során felforrósodik. ▶ A szerszámcsere során viseljen védőkesztyűt.

1. Enyhén zsírozza be a betétszerszám befogószárát.

2. Helyezze be a betétszerszámot ütközésig a tokmányba és pattintsa be.

◁ A termék üzemkész.

3. Húzza vissza ütközésig a szerszám reteszelését, és vegye ki a betétszerszámot.

Tudnivaló Csak eredeti Hilti gépzsírt használjon. Nem megfelelő gépzsír használata a termék károsodásához vezethet.

5.3 Szerszám kivétele 4

VESZÉLY Tűzveszély Veszély a forró szerszám gyúlékony anyaggal való érintkezésekor. ▶ Ne helyezze a forró szerszámot gyúlékony anyagra. FIGYELMEZTETÉS Sérülésveszély A szerszám a használat során felforrósodik. ▶ A szerszámcsere során viseljen védőkesztyűt. ▶ Vegye ki a szerszámot. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0494

5.4 Véső pozicionálása

VIGYÁZAT Sérülésveszély A vésés iránya feletti ellenőrzés elvesztése. ▶ A „véső pozicionálása” állásban ne dolgozzon a géppel. Állítsa a funkcióválasztó kapcsolót „vésés” állásba kattanásig. Tudnivaló A vésőt (60°-os lépésközökkel) 6 különböző helyzetbe lehet beállítani. Ezáltal a lapos, ill. profilvésőkkel mindig optimális munkahelyzetben lehet dolgozni. ▶ Helyezze be a betétszerszámot.→ Oldal 93

5.5 A véső teljesítményének beállítása

1. Nyomja meg a teljesítménykapcsolót.

◁ A teljesítményválasztó kijelzője sárga fénnyel világít. ◁ A teljesítmény 70%-ra csökken. Tudnivaló Ha precíz vésésre van szükség, csökkentse a teljesítményt 70%-ra. Tudnivaló A teljesítmény beállításához a gépnek csatlakoztatva kell lennie feszültségellátáshoz.

2. A teljes teljesítménnyel való véséshez történő visszatéréshez nyomja meg a teljesítményválasztó kapcso-

1. Dugja be a gép csatlakozódugóját az aljzatba.

Tudnivaló Munkavégzés alacsony hőmérséklet esetén: A gépnek az ütőmű működéséhez szüksége van egy bizonyos minimális üzemi hőmérsékletre. Ennek elérése érdekében helyezze rövid időre az aljzatra a gépet és járassa üresjáratban. Amennyiben szükséges, ismételje a folyamatot, amíg az ütőmű működni nem kezd.

2. Helyezze a vésőt kb. 80–100 mm-re (3¹⁄₈"–4") a peremtől.

3. A gép bekapcsolásához a be-/kikapcsoló gombot nyomja jobbra.

◁ A be-/kikapcsoló gomb bereteszel a jobb oldali pozícióban.

4. A gép kikapcsolásához a be-/kikapcsoló gombot nyomja jobbra.

◁ A be-/kikapcsoló gomb bereteszel a bal oldali pozícióban. Tudnivaló A túl alacsony rászorítónyomás a véső megugrásához vezet. A túl magas rászorítónyomás csökkenti a véső teljesítményét. Betonvas jelenléte esetén a vésőt mindig a megmunkálandó anyag pereme felé vezesse, és ne a betonvas felé. 6 Segítség zavarok esetén

Az ebben a táblázatban fel nem sorolt zavarok esetén, illetve olyan zavaroknál, melyeket saját maga nem tud elhárítani, kérjük, forduljon a Hilti Szervizhez. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0495 Üzemzavar Lehetséges ok Megoldás A gép nem indul. Az elektronika inicializálása fut (max. kb. 1 másodpercig a csat- lakozódugó bedugásától számítva), vagy áramkimaradás után az elekt- ronikus indításgátló aktív. ▶ Ezután kapcsolja ki, majd újra be a gépet. A hálózati áramellátás megszakadt. ▶ Csatlakoztasson egy másik elektromos gépet és ellenőrizze a működést. A hálózati kábel vagy a csatlakozó- dugó meghibásodott. ▶ Ellenőriztesse elektromos szak- emberrel, és adott esetben cseréltesse ki. Hibás az indítókapcsoló. ▶ Ellenőriztesse elektromos szak- emberrel a gépet és szükség esetén cserélje ki a szénkeféket. Generátor készenléti üzemmódban ▶ Terhelje a generátort egy má- sodik fogyasztóval (pl. építési munkaterület lámpájával). A gép nem indul, és a szerviz- kijelző pirosan világít. A szén elkopott. ▶ Ellenőriztesse elektromos szak- emberrel, és adott esetben cseréltesse ki. A gép sérült. ▶ Javíttassa meg a gépet a Hilti Szervizben. Nincs ütés. A gép túl hideg. ▶ Az üzemi hőmérséklet elérése helyezze rövid időre az aljzatra a gépet és járassa üresjáratban. A gép sérült. ▶ Javíttassa meg a gépet a Hilti Szervizben. A gép nem indul. Az elektronika inicializálása fut (max. kb. 1 másodpercig a csat- lakozódugó bedugásától számítva), vagy áramkimaradás után az elekt- ronikus indításgátló aktív. ▶ Ezután kapcsolja ki, majd újra be a gépet. A hálózati áramellátás megszakadt. ▶ Csatlakoztasson egy másik elektromos gépet és ellenőrizze a működést. A hálózati kábel vagy a csatlakozó- dugó meghibásodott. ▶ Ellenőriztesse elektromos szak- emberrel, és adott esetben cseréltesse ki. Hibás az indítókapcsoló. ▶ Ellenőriztesse elektromos szak- emberrel a gépet és szükség esetén cserélje ki a szénkeféket. Generátor készenléti üzemmódban ▶ Terhelje a generátort egy má- sodik fogyasztóval (pl. építési munkaterület lámpájával). A gép működik és a szerviz- jelző vörös fénnyel világít. A szervizjelző világít. ▶ A szervizt vagy javítást a Hilti Szervizzel végeztesse el. A gép nem a teljes teljesítmé- nyen működik. Teljesítménycsökkentés aktiválva. ▶ Nyomja meg a teljesítmény- választó kapcsolót (figyeljen a teljesítményválasztó kijelzőjére). Ezután kapcsolja ki, majd újra be a gépet. A hosszabbítóvezeték túl hosszú és/vagy túl kicsi a keresztmetszete. ▶ Használjon megfelelő kereszt- metszetű hosszabbítókábelt. (1,5 mm² 40 m-ig; 2,5 mm² 65 m-ig). Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0496 Üzemzavar Lehetséges ok Megoldás A gép nem a teljes teljesítmé- nyen működik. Az áramellátás feszültsége túl kicsi. ▶ Csatlakoztassa a gépet egy másik áramellátásra. A véső reteszelését nem lehet kioldani. Nincs teljesen hátrahúzva a tok- mány. ▶ Húzza vissza ütközésig a szerszám reteszelését, és vegye ki a betétszerszámot. 7 Ártalmatlanítás A Hilti gépek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt gépét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját. ▶ Az elektromos szerszámokat ne dobja a háztartási szemétbe! 8 Gyártói garancia ▶ Kérjük, a garancia feltételeire vonatkozó kérdéseivel forduljon helyi Hilti partneréhez. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0497 1 Informacije o dokumentaciji
