Merk	Hilti
Model	TE 800
Producttype	Elektrische beitelhamer
Gebruik	Professioneel, voor het beitelen in metselwerk en beton
Voeding	230 V, 50/60 Hz
Opgenomen vermogen	1 850 W
Energie per slag (EPTA 05/2009)	21 J
Geluidsvermogenniveau (Lw)	98 dB(A)
Geluidsdrukniveau (pA)	87 dB(A)
Trillingen (beitelen, a, Cheq)	16 m/s² (onzekerheid 1,5 m/s²)
Gereedschapshouder	Met vergrendelingsmechanisme en 6 beitelstanden
Vermogensreductie	Ja, omschakelbaar naar 70%
Onderhoudsindicator	Aanwezig (lichtsignaal)
Zijhandgreep	Meegeleverd, verstelbaar
Kabellengte	Ongeveer 4 m (schatting)
Gewicht	Ongeveer 6 kg (schatting)
Onderhoud	Smeer de schacht met origineel Hilti-vet; reparaties overlaten aan Hilti-klantenservice
Veiligheid	Draag verplicht beschermingsmiddelen (bril, handschoenen, gehoorbescherming, stofmasker)
Onderdelen	Alleen originele Hilti-onderdelen
Garantie	Raadpleeg de lokale Hilti-partner
Recycling	Inname door Hilti in veel landen

Veelgestelde vragen - TE 800 HILTI

Hoe vervang ik het verwisselbare gereedschap op de beitelhamer TE 800 ?

Draag beschermende handschoenen. Smeer de schacht van het gereedschap licht in. Steek het gereedschap volledig in de gereedschapshouder tot het vastklikt. Om te verwijderen, trek de vergrendeling tot aan de aanslag en trek het gereedschap eruit.

Hoe stel ik het beitelvermogen in?

Druk op de vermogenskeuzeschakelaar. De indicator licht geel op en het vermogen wordt teruggebracht naar 70%. Om terug te keren naar vol vermogen, druk opnieuw. Instellen is alleen mogelijk als het apparaat is aangesloten.

Wat te doen als het apparaat niet beitelt?

Als het apparaat te koud is, plaats het dan op het materiaal en laat het stationair draaien om de bedrijfstemperatuur te bereiken. Als het probleem aanhoudt, neem dan contact op met de Hilti-klantenservice.

Wat betekent de brandende onderhoudsindicator?

De brandende onderhoudsindicator geeft aan dat de gebruiksduur voor onderhoud is bereikt. Het apparaat kan nog enkele uren worden gebruikt voordat het automatisch uitschakelt. Breng het apparaat naar de Hilti-klantenservice voor onderhoud.

Hoe positioneer ik de beitel?

De beitel kan worden vergrendeld in 6 standen (elke 60°). Draai de functiekeuzeschakelaar naar "Beitelen" tot deze vastklikt. Werk niet met de schakelaar op "Beitelpositionering".

Welke beschermingsmiddelen moet ik dragen?

Geschikte veiligheidsbril, veiligheidshelm, gehoorbescherming, beschermende handschoenen en een lichte ademhalingsbescherming.

Hoe reinig en onderhoud ik de beitelhamer?

Houd de koelsleuven vrij. Gebruik alleen origineel Hilti-vet voor de schacht. Neem voor reparaties contact op met de Hilti-klantenservice.

Welke voedingsspanning is vereist?

230 V, 50/60 Hz. Gebruik een verlengkabel met voldoende doorsnede (1,5 mm² tot 40 m, 2,5 mm² tot 65 m).

Kan ik de TE 800 gebruiken op een generator?

Ja, op voorwaarde dat het vermogen van de generator ten minste het dubbele is van het vermogen op het typeplaatje en dat de spanning tussen +5% en -15% van de nominale spanning ligt.

Wat te doen als het apparaat plotseling stopt?

Controleer de stroomvoorziening. De elektronica heeft mogelijk reset nodig (stekker eruit/erin). Als de onderhoudsindicator rood is, zijn de koolborstels versleten of is er schade. Raadpleeg de Hilti-klantenservice.

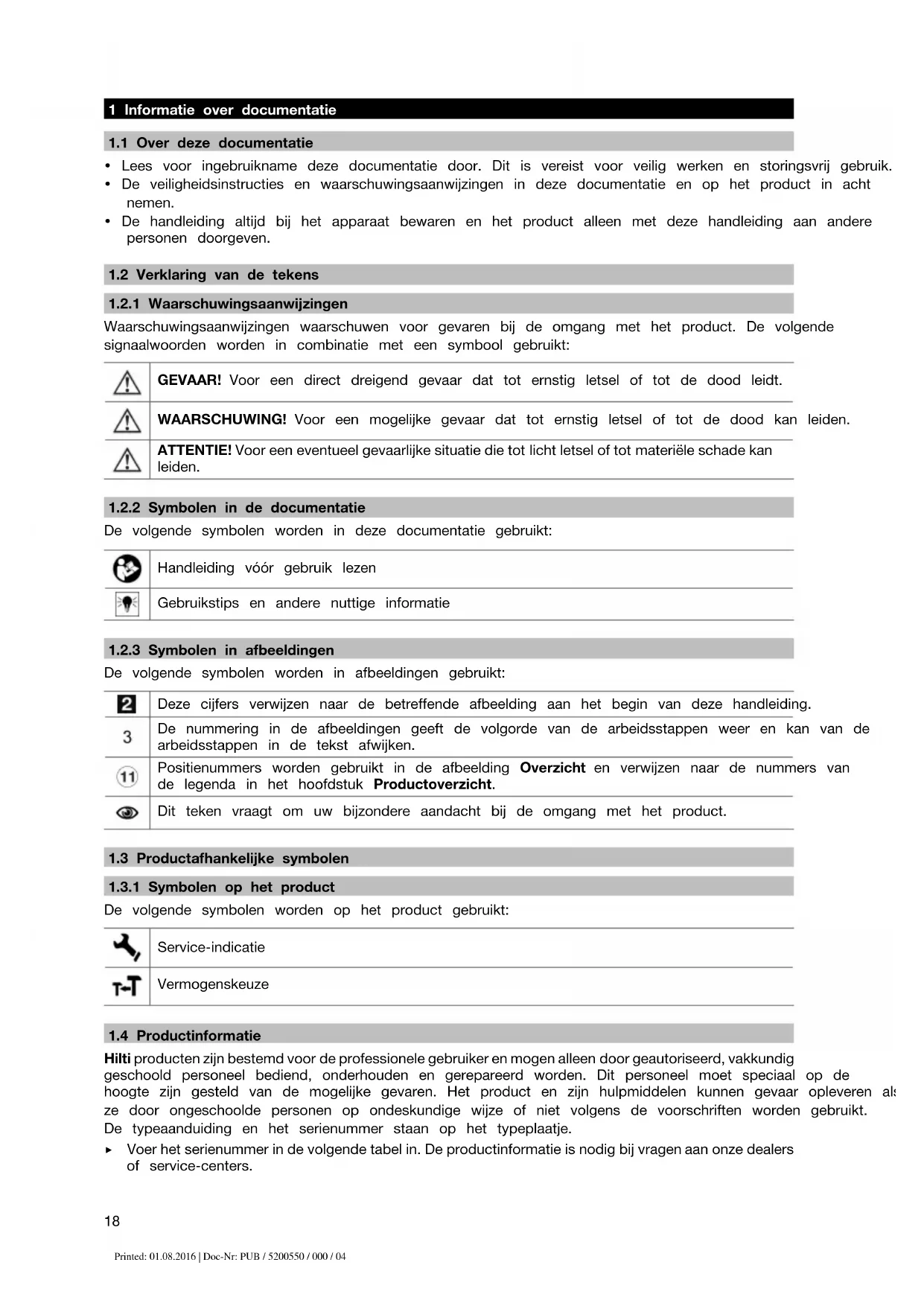

GEBRUIKSAANWIJZING TE 800 HILTI

1.1 Over deze documentatie

• Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werkken en storingsvrij gebruik.
• De veiligheidsinstrumentes en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
• De handledeig altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.

1.2 Verklaring van de tekens

1.2.1 Waarschuwingsaanwijzingen

Waarschuwingsaanwijzingen waarschuwen voor gevaren bij de omgang met het product. De volgende signaalwoorden worden in combinatie met een symbol gebruikt:

GEVAAR! Voor een direct dreigend gevaar dat tot ernstig letsel of tot de dood leidt.

WAARSCHUWING! Voor een möglichke gevaar dat tot ernstig letsel of tot de dood kan leiden.

ATTENTIE! Voor een eventuele gevaarlijke situatie die tot Licht letsel of tot materiele schade kan leiden.

1.2.2 Symbolen in de documentationie

De volgende symbolen worden in deze documentatie gebruikt:

Handleiding voor gebruik lezen

Gebruiktips en andere nuttige informatatie

1.2.3 Symbolen in afbeeldingen

De volgende symbolen worden in afbeeldingen gebruikt:

Deze cijfers verwijzen maar de betreffende afbeelding aan het begin van deze handleiding.

De nummering in de afbeeldingen geeft de volgorde van de arbeitsstappen wee en kan van de arbeitsstappen in de tekst afwijken.

Positiennummers worden gebruikt in de afbeelding Overzicht en verwijzen maar de nummers van de legenda in het hoofdstuk Productoverzicht.

Dit teken vraagt om uw bijzondere aandacht bij de omgang met het product.

1.3 Productafhankelijke symbolen

1.3.1 Symbolen op het product

De volgende symbolen worden op het product gebruikt:

Service-indicatie

Vermogenskeuze

1.4 Productinformationie

Hilti producten zijn bestemd voor de professionele gebruiker en mogen alleen door geauthoriseerd, vakkundig geschoold personeel bediend, onderhonden en gerepareerd worden. Dit personeel要去 speciaal op de hoogte�ngesteld van de maybelegevaren. Het product en zichn hulpmiddelen kannen gevaar opleveren als ze door ongeschoolede personen op ondeskundige wijze of Niet volgens de voorschriften worden gebruikt. De typeaanduiding en het serienummer staan op het typeplaatje.

Voer het serienummer in de volgende tabel in. De productinformatie is nodig bij vragen aan once dealers of service-centers.

Productinformationie

Beitelhamer TE 800-AVR
Generatie 01
Serienr.

1.5 Conformiteitsverklaring

Als de uitsluitend verantwoordelijken voor dit product verklaren wij dat het voldoet aan de geldende voorschriften en normen. Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie.

De technische documentation is hier te vinden:

2.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

WAARSCHUWING Lees alle aanwijzingen en verilgheidsvoorschriften. Wanner de verilgheidsvoorschriften en aanwijzingen nicht in acht worden genomen, kan dit een elektrische schok, brand of ernstig I tot gevolg hebben.

Bewaar alle veiligheidsinstructies en voorschriften goed.

Het in de verilgheidsvoorschriften gebruekte begrip "elektrisch gereedschap" heegt betrekking op elektrische gereedschappen met netvoeding (met aansluitkabel) en op accu-aangedreten elektrische gereedschappen (zonder aansluitkabel).

Veiligheid op de werkplek

Houd uw werkgebied schoon en goed verlicht. Een rommelig of onverlicht werkgebied kan tot ongevallen leiden.
- Werk nicht met het elektrisch gereedschap in een explosieve omgeving waarin zich brandbare vloeistoffen, gassen of stoffen bevinden. Elektrische gereedschappen veroorzaken vonken die het stof of de dampen tot ontsteking{kunnen brengen.
Houd kinderen en andere personenijdens het gebruik van het elektrisch gereedschap uit de buurt. Wanner u wordt afgeleid, kutu de controle over het apparaat verliezen.

De aansluitstekker van het elektrisch gereedschap moet in het stopcontact passen. De stekker mag in geen geval worden veranderd. Gebruik geen adapterstekkers in combinatie met geaarde elektrische gereedschappen. Onveranderde stekkers en passende stopcontacten beperken het risico van een elektrische schok.
Voorkom aanraking van het lichaam met geaarde oppervlakken, bijvoorbeeld van buizen, verwarmingen, fornuizen en koelkasten. Er bestaat een verhoogd risico door een elektrische schok wonneer uw lichaam geaard is.
Houd het elektrisch gereedschap uit de buurt van regen en vocht. Het binnendringen van water in het elektrische gereedschap vergroot het risico van een elektrische schok.
- Gebruik de kabel Niet voor een verkeerd doel, om het elektrisch gereedschap te dragen of op te hangen of om de stekker uit het stopcontact te trekken. Houd de kabel uit de buurt van hitte, olie, scherpe randen en bewegende gereedschapsdelen. Beschadigde of in de war geraakte kabels vergroten het risico van een elektrische schok.
Wanneer u buitenshuis met een elektrisch apparaat werkt, dient u alleen verlengsnoeren te gebruiken die geschikt zijn voor gebruik buitenshuis. Het gebruik van een voor gebruik buitenshuis geschikt verlengsnoer beperkt het risico van een elektrische schok.
Als het gebruik van het elektrisch gereedschap in een vochtige omgeving absolutuitoodzakelijk is, gebruik dan eenlekstroomschakelaar. Het gebruik van eenlekstroomschakelaar verkleint het risico op stroomschokken.

Veiligheid van Personen

Wees alert, let goed op wat u doet en ga met verstand te werk bij het gebruik van het elektrische gereedschap. Gebruik het elektrisch gereedschap Niet wanner u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan tot ernstigkeit letsel leiden.
▶ Draag een persoonlijke veriligeidsuitrusting en.altijd een veriligeidsbril. Het dragen van een persoonlijke veriligeidsuitrusting, zoals een stofmasker, veriligeidsschoenen met anti-slip-zolen, een

veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, verminder het risico op letsel.

Voorkom per ongeluk inschakelen. Controller of het elektrisch gereedschap is uitgeschakeld voordat u de stekker in het stopcontact steekt en/of de accu aanbrengt, of het gereedschap optilt of draagt. Wanner u bij het dragen van het elektrisch gereedschap uw vinger aan de schakelaar hebt of wanner u het apparaat ingeschakeld op de stroomvoorziening aansluit, kan dit tot ongevallen leiden.
Verwijder instelgereedschappen of schroefsleutels voordat u het elektrisch gereedschap inscha-kelt. Instelgereedschap of een sleutel in een draaiend deel van het gereedschap kan tot letsel leiden.
Neem geen ongewone lichaamshouding aan. Zorg ervoor dat u stevig staat en steeds in evenwicht blijft. Daardoor kurz u het elektrisch gereedschap in onverwachtete situatuies beter onder controle honden.
Draag geschikte werkkleding. Draag geen loshangende kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen. Loshangende kleding, sieraden en lange haren können door bewegende delen worden meegenomen.
Wanner stofafzug- of stofopvangvoorzieningen konnen worden gemonteerd, dient u zich ervan te verzekeren dat deze+zijn aangesloten en juist worden gebruikt. Het gebruik van een stofafzuigsystem kan de gezaren door stof beperken.

Gebruik en hantering van het elektrisch gereedschap

Overbelast het apparaat Niet. Gebruik voor uw werkzaamheden het waaroor bestemde elektrische gereedschap. Met het passende elektrische gereedschap werkt u better en veiliger binnen het aangegeven vermogensbereik.
- Gebruik geen elektrisch gereedschap waarvan de schakelaar defect is. Elektrisch gereedschap dat zicheer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
Trek de stekker uit het stopcontact en/of de accu uit het apparaat voordat u het gereedschap instelt, toebehoren wisselt of het apparaat wegegt. Deze voorzorgsmaatregel voorkomt onbedoeld starten van het elektrisch gereedschap.
Bewaar Niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het apparaat Niet gebruiken door Personen die er Niet mee vertrouwd zijn en deze aanwijzingen nicht hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wonneer deze door onervaren Personen worden gebruikt.
- Ga zorgvuldig met het elektrisch apparaat om. Controller of bewegende delen correct functioneren en Niet vastklemmen en of onderdelen gebroken of zodanig beschadigd zichn dat de werking van het apparaat nadelig worden beinvloed. Laat beschadigde delen repareren voordat u het apparaat gezbruikt. Veel ongevalten hebben hun oorzaak in slecht onderhonden elektrische gereedschappen.
Houd snijgereedschappen scherp en schoon. Zorgvuldig onderhonden snijgereedschappen met scherpe snijkanten klemmen minder nsel vast en zich gemakkelijk te geleiden.
- Gebruik elektrisch gereedschap, toebehoren, inzeitgereedschappen enz. uitsluitend conform deze aanwijzingen. Let waar bij op de arbeitsomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrische gereedschappen voor andere dan de Voorziene toepassingen kan tot gevaarlijke situatuies leiden.

Service

• Laat het elektrisch gereedschap alleen repareren door gekwalificeerd en vakkundig personeel en alleen met originele verrangingsonderdelen. Daarmee worden gewaarborgd dat de verilgheid van het elektrisch gereedschap in stand blijft.

2.2 Veiligheidsaanwijzingen voor hamers

Draag gehoorbescherming. De inwerking van geluid kan gehoorbeschadiging veroorzaken.
- Gebruik de extra handgrepen die bij de levering van het apparaat zijn inbegren. Verlies van controle kan tot lichamelijk letsel leiden.
Houd het apparaat alleen vast aan de geisoleerde greepgedeelten wanner u werkzaamhedenuitvoert waar bij het inzetgereedschap verdekte stroomleidingen of het eigien netsnoer kan raken. Door het contact met een spanningvoerende leiding kuren ook metalen delen van apparaten onder spanning komen te staan, hetgeen tot een elektrische schok kan leiden.

2.3 Aanvullende verilgheidsvoorschriften beitelhamer

Veiligheid van Personen

• Gebruik het product alleen in een technisch optimale staat.
• Nooit aanpassingen of veranderingen aan het apparaat uitvoeren.
• Gebruik de extra handgrepen die bij de levering van het apparaat zijn inbegrepen. Verlies van controle kan tot lichamelijk letsel leiden.

Bij doorbraakwerkzaamheden dient u het gebied aan de andere kant van de werkzaamheden af te zetten. Er konnen brokstukken maar buiten en / of maar beneden vallen, waardoor andere Personen möglichk letsel oplopen.
Houd het apparaat alkijd met beiden handen vast aan de waarvoort bestemde handgrepen. Houd de handgrepen alkijd schoon en droog.
Houd het apparaat alleen vast aan de geisoleerde greepgedeelten wonneur u werkzaamheden uitvoert waar bij het inzetgereedschap verdekte stroomleidingen kan raken. Door het contact met een spanningvoerende leiding+kunnen ook metalen delen van apparaten onder spanning komen te staan, hetgeen t een elektrische schok kan leiden.
- Draag tijdens het gebruik van het apparaat een geschikte veiligheidsbril, veiligheidshelm, gehoorbescherming, werkhandsschoenen en lichte adembescherming.
- Draag ook werkhandsochoenen bij het verrangen van gereedschap. Het aanraken van het inzetgereed-schap kan tot snij- en brandwonden leiden.
- Gebruik een veiligheidsbril. Afgesplinterd materiaal kan lichamelijk letsel en oogletselveroorzaken.
- Controller voor het begin van de werkzaamheden de gevarenklasse van het bij de werkzaamheden ontstane stof. Gebruik een bouwstofzuiger met een officieel goedgekeurde veiligheidsklasse, die aan de lokale stofvoorschriften voldoet. Stof van materiaal zoals loodhoudende verf, sommige houtsoorten, beton / metselwerk / kwartshoudend gesteente, mineralen en metaal hunnen schadelijk voor de gezondheid zich.
Zorg voor een goede ventilatie van het werkgebied en draag zo nodig een ademmasker dat geschikt is voor de betreffende stof. Het in contact komen met of het inademen van stof kan leiden tot allergis reacties en/of aandoeningen van de luchtwegen bij de gebruiker of personen die zich in de buurt bevinden. Bepaald stof, Zoals eiken- of beukenstof, staat bekend als kankerverwekkend, in het bijzond in combinatie met houtbewerkingsmiddelen (chromaat, houtbeschemingsmiddelen). Asbesthoudend materiaal mag alleen door vakkundig personneel worden behandeld.
- Neem pauzes en doe oefingen, voor een betere doorbloeding van uw vingers. Bij langdurige werkzaamheden konnen door trillingen stoornissen van de bloedvaten of aan het zenuwstelsel van vingers, handen of polsen ontstaan.

Elektrische veiligheid

• Controller het werkgebied, voordat u begint te werkken, op verdekt liggende elektrische leidingen en gas-en waterleidingen. Externe metalen delen van het apparaat kuren een elektrische schok veroorzaken als u per ongeluk een elektrische leiding beschadigt.

Gebruik en onderhoud van elektrisch gereedschap

Wacht tot het elektrisch gereedschap tot stilstand is gekomen alvorens het weg te leggen.

3 Beschrijving

3.1 Onderdelen, bedienings- en individie-elemente

① Gereedschapsopname en positionering van de beitel

⑦ Handgreep
⑧ Display
⑨ Service-indicatie
Vermogensstand-indicatie
Netsnoer
⑫ Typeplaatje
⑬ Knop

3.2 Correct gebruik

Het beschreiben product is een elektrisch aangedreven beitelhamer met pneumatisch slagmechanisme. Het is bestemd voor zware beitelwerkzaamheden in metselwerk en beton.

• Het mag uitsluitend worden gebrukt met de netspanning en -frequentie die op het typeplaatje staan aangegeven.

De beitelhamer is uitgerust met een Active Vibration Reduction (AVR) systeem, waardoor de trillingen zeer sterk gereduceerd worden.

3.4 Service-indicatie

De beitelhamer is uitgerust met een service-indicatie met lichtsignaal.

Toestand Betekenis
Service-indicatie brandt. • De looptijd voor een	service is bereikt. Vanaf dat de aanduiding.gaat branden, kan nog uren worden gewerkt voordat het apparaat automatisch worden uitgeschakeld. Breng het product tijdig maar de Hilti Service. Zo blijft het.altijd bedrijfsklaar.

3.5 Vermogensstand-indicatie

De beitelhamer is uitgerust met een vermogensstand-indicatie met lichtsignaal.

Toestand Betekenis
Indicatie van het ingestelde vermogen brandt.	Het beitelvermogen is tot 70% gereduceerd. Voor het volledige beitelvermogen de vermogenskeuzeschakelaar opnieuw indrukken. Ukunt het beitelvermogen alleen instellen waan neer het apparaat op een spanningsvoorzier is aangesloten.

Beitelhamer, zijhandgreep, handleiding.

Aanwijzing

Andere voor uw product vrijgeveen systememproducten vindt u in uw Hilti-center of online onder: www.hilti.com.

4.1 Geluidsemissiewaarden bepaald conform EN 60745

Het in deze aanwijzingen aangegeven trillingsniveau is overeenkomstig een in EN 60745 genormeer meetproces gemeten en kan worden gebruikt voor een onderlinge vergelijkking van elektrisch gereedschap. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau is representatif voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap beschuerder wordt gebruikt voor andere toepassingen, met afwijkende gereedschappen of als het onvoldoende worden onderhoven, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de trillingsbelasting moet ook rekening worden gehonden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar nicht worden gebruikt. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk verminderen. Leg de overige veiligheidsmaatregelen ter beschemming van de gebruiker gegen trillingen ook vast, zoals: Onderhoud van het elektrisch gereedschap en de gereedschappen, warmhoven van handen, organisatie van de werkzaamheden.

Geluidsvermogensniveau (LwA)	98 dB(A)
Onzekerheid geluidsvermogensniveau (KwA)	3 dB(A)
Gemeten geluidsvermogensniveau (LwA)	94 dB(A)
Gegarandeerd geluidsvermogensniveau (WAd)	98 dB(A)
Geluidsemissieniveau (LpA)	87 dB(A)
Onzekerheid geluidsemissieniveau (KwA)	3 dB(A)

4.2 Trillingswaarden gemeten conform EN 60745

	TE 800 TE 800-AVR
Beitelen (a, Che)	16 m/s2 8 m/s2
Onzekerheid (K)	1,5 m/s2 1,5 m/s2

Bij aansluiting op een generator of transformator moet het afgeveen vermogen waarvan minstens twee ko zo hoog maar dan het op het typeplaatje van het apparaat aangegeven nominale opgenomen vermogen. Bedrijfsspanning van de transformator of generator moet te allen tjde binnen +5% en -15% van de nom spanning van het apparaat liggen.

De informatie geldt voor een nominale spanning van 230V. Bij afwijkende spanningen en landspecifiekeuitvoeringen kan de informatie verschillen. De nominale spanning en de freiuctie, alsook het nominaal opgenomen vermogen resp. de nominale stroom staan vermeld op het typeplaatje.

Nominal opgenomen vermogen	1.850 W
Slagenergie overeenkomstig EPTA-procedure 05/2009	21 J

5 Bediening

5.1 Zijhandgreep monteren2

ATTENTIE

Gevaar voor letsel Verlies van de controle over de beitelhamer.

• Controller of de zijhandgreep op de juiste manier is gemonteerd en volgens de voorschriften is bevestigd.

• Monteer de zichhandgreep.

5.2 Inzetgereedschap wisselen 3

WAARSCHUWING

Gevaar voor letsel Het gereedschap wordt heet door het gebruik.

• Draag werkhandsohenen bij het verwangen van gereedschap.

• Vet het insteekeinde van het inzetgereedschaplicht in.

• Steek het inzetgereedschap tot de aanslag in de gereedschapopname en zorg ervoor dat dit vergrend. Het product is maar voor gebruik.
• Trek de gereedschapsvergrendeling tot de aanslag terug en verwijder het inzetgereedschap.

Aanwijzing

Gebruik alleen origineel vet van Hilti. Het gebruik van een nicht-geschikt vet kan schade aan het product veroorzaken.

5.3 Gereedschap verwijderen

GEVAAR

Brandgevaar Gevaar bij contact tussen een heet gereedschap enlicht ontvlambaar materiaaal.

Leg het hete gereedschap nicht oplicht ontvlambaar materiaaal.

WAARSCHUWING

Gevaar voor letsel Het gereedschap wordt heet door het gebruik.

Draag werkhandsochenen bij het verwangen van gereedschap.

• Verwijder het gereedschap.

5.4 Beitel positioneren

ATTENTIE

Gevaar voor letsel Verlies van controle over de beitelrichting.

• Werk nicht in de stand "Beitel positioneren". Zet de functiekeuzeschakelaar in de stand "Beitelen", tot deze vergrendelt.

Aanwijzing

De beitel kan in 6 verschiedene standen (in stappen van 60^ ) worden gespositioneerd. Hierdoor kan met platte beitels en vormbeitels algid in de meest optimale werkstand worden gewerkt.

Breng het inzetgereedschap aan. Pagina 23

1. Druk op de vermogensschakelaar.

Deindicatie van het ingestelde vermogen brandt geel.
Het vermogen worden tot 70% gereduceerd.

Aanwijzing

Wanner u nauwkeurig wilt beitelen, reduceert u het vermogen tot 70% .

Aanwijzing

Om het vermogen in te kuren stellen, moet het apparaat op een spanningsvoorziening aangesloten zich.

1. Om waar met het volledige vermogen te beitelen, drukt u de vermogensschakelaar in.

5.6 Beitelen 5

1. Steek de stekker in het stopcontact.

Aanwijzing

Werken bij lage temperaturen: Om het slagmechanisme van het apparaat te latent werken, is een minimale bedrijfstemporatuur nodig. Om deze minimale bedrijfstemporatuur te bereiken,plaatst u het apparaat kort op de ondergrond en LAST lopen. Zonodig herhaalt u dit tot het slagmechanisme werk.

1. Breng de beitel circa 80-100 mm (318'' - 4'') van de kant aan.
2. Om het apparaat in te schakelen, drukt u de aan-/ uitschakelaar maar rechts.

De aan-/uitschakelaar vergrendeld in de rechter positie.

1. Om het apparaat uit te schakelen, drukt u de aan-/uitschakelaar maar links.

De aan-/uitschakelaar vergrendeld in de linker positie.

Aanwijzing

Een te lage aandrukkracht heeft tot gevolg dat de beitel springt. Een te hoge aandrukkracht heeft een vermindering van het beitelvermogen tot gevolg.

Leid de beitel bij wapeningsstaal algtd langs de kant van het materiaal, Niet gegen het wapeningsstaal.

6 Hulp bij storingen

6.1 Foutopsporing

Bij storingen die nicht in deze tabellen zich aangegeven of die nicht zich kuren worden verholpen, kurz u zich tot unsere Hilti Service wenden.

Storing Mogelijk oorzaak Remodie
Apparaat werkkt nicht. Initialiseatie van de elektronica loopt(tot ca. 1 seconden vanaf in hetstopcontact steken van de stekker)of elektronische startblokkering na stroomonderbreking geacteveerd.	Schakel daarna het apparaaten weein.
	Netstroom onderbroken. > Sluit	een ander elektrischappaar aan en controllererde werkinq.
	Netsnoor of stekker defect. > Door een elektrotechnicuslaten controlleden en eventueeervangen.
	Regelschakelaar defect. > Laat	het apparaat door eenelektrotechnicus laten con-troleren en laat eventuel dekoolborstels verwangen.
	Generator in Sleep Mode > Belast de generator met eentwede verbruiker (bijv. bouw-plaatslamp).
Apparaat start nicht en de service-indicatie brandt rood.	Koolborstels versleten.	Door een elektrotechnicus latencontrolleden en eventuel latenverganten.
	Defect aan het apparaat.	Laat het apparaat door de Hilti service repareren.
Slagmechanisme werkkt nicht.	Apparaat te koud.	Plaatst u het apparaat kort opde ondergrond en laat u hetin nullast draaien, om het opbedrijfstemperatuur te brengen.
	Defect aan het apparaat.	Laat het apparaat door de Hilti service repareren.
Apparaat werkkt nicht. Initialiseatie van de elektronica loopt(tot ca. 1 seconden vanaf in hetstopcontact steken van de stekker)of elektronische startblokkering na stroomonderbreking geacteveerd.	Schakel daarna het apparaaten weein.
	Netstroom onderbroken. > Sluit	een ander elektrischappaar aan en controllerer de werkinq.
	Netsnoor of stekker defect. > Door een elektrotechnicuslaten controlleden en eventueeervangen.
	Regelschakelaar defect. > Laat	het apparaat door eenelektrotechnicus laten con-troleren en laat eventuel dekoolborstels verwangen.
	Generator in Sleep Mode > Belast de generator met een.twede verbruiker (bijv. bouw-plaatslamp).
Het apparaat is in werkinge service-indicatie brandt rood.	Service-indicatie brandt.	Laat onderhoud of reparationsdoor Hilti Service uittvoeren.
Apparaat heeft geen volledigvermogen.	Vermogensreductie actief.	Vermogensschakelaar bedieren(aanduiding voor de vermogensstand in ache nemen). Schakeldaarna het apparaat uit en weerin.
Storing Mogelijk oorzaak	Remedie
Apparaat heeft geen volledig vermogen.	Verlengsnoer te lang en / of metgeringe diameter.	tGebruik een verlengsnoer metvoldoende diameter.(1,5 mm2tot 40 m;2,5 mm2tot 65 m).
	Stroomvoorziening heeft een te lage spanning.	Sluit het apparaat op een andere voeding aan.
Beitel kan nicht uit de vergreedeereedschapopname Niet volledigteruggetrokken.	Terek de gereedschapsvergrendeling tot de aanslag terug en verwijder het gereedschap.

7 Recycling

Hilti apparaten zich voor een groot deel vervaardigduit materialen die kuren worden gerecycled. Voor recycling is een juiste materiaalscheidingoodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadvisorur.

• Geef elektrisch gereedschap nicht met het huisvuil mee!

8 Fabrieksgarantie

• Neem bij vragen over de garantievoorwaarden contact op met uw lokale Hilti dealer.

1.3 Simboluri in functie de produs
