GEBRUIKSAANWIJZING TE 6-A36-AVR HILTI

Gebruiksaanwijzing nl

Brugsanvisning da

Bruksanvisning sv

Bruksanvisning no

Käyttöohje fi

Οδηγιες χρησεως εί

Lees de handleiding vóór het eerste ge beslist door.

Bewaar deze handleiding altijd bij het a raat.

Geef het apparaat alleen samen met de leiding aan andere personen door.

Inhoud Pagina

1	Algemene opmerkingen 86
2	Beschrijving 87
3	Gereedschap, toebehoren 89
4	Technische gegevens 89
5	Veiligheidsinstructies 90
6	Inbedrijfneming 93
7	Bediening 94
8	Verzorging en onderhoud
9	Foutopsporing 97
10	Afval voor hergebruik recyclen
11	Fabrieksgarantie op apparatuur
12	EG-conformiteitsverklaring (origineel)

1 Deze nummers verwijzen naar afbeeldingen. De afbeel- dingen bij de tekst vindt u op de uitklapbare omslag gina's. Houd deze bij het bestuderen van de handleid open. pa- in de tekst van deze handleiding wordt met »het ap raat« altijd de accu-boorhamer TE 6-A36 bedoeld.

hand-

Onderdelen, bedienings- en indicatie-elementen

① Gereedschapopname
② Functiekeuzeschakelaar
③ Rechts-/ linksloop omschakelaar
④ Regelschakelaar
⑤ Ontgrendelingsknop accu-pack (2 stuks)
⑥ Accu-pack
⑦ Aansluiting voor stofmodule TE DRS-6-A
⑧ Handgreep
⑨ Zijhandgreep met diepteaanslag

96

98 98

1 Algemene opmerkingen

1.1 Signaalwoorden en hun betekenis

GEVAAR

Voor een direct dreigend gevaar dat tot ernstig tot de dood leidt.

WAARSCHUWING

Voor een eventueel gevaarlijke situatie die tot ernstig letsel of tot de dood kan leiden.

ATTENTIE

Voor een eventueel gevaarlijke situatie die tot of tot materiële schade kan leiden.

AANWIJZING

Voor gebruikstips en andere nuttige informatie.

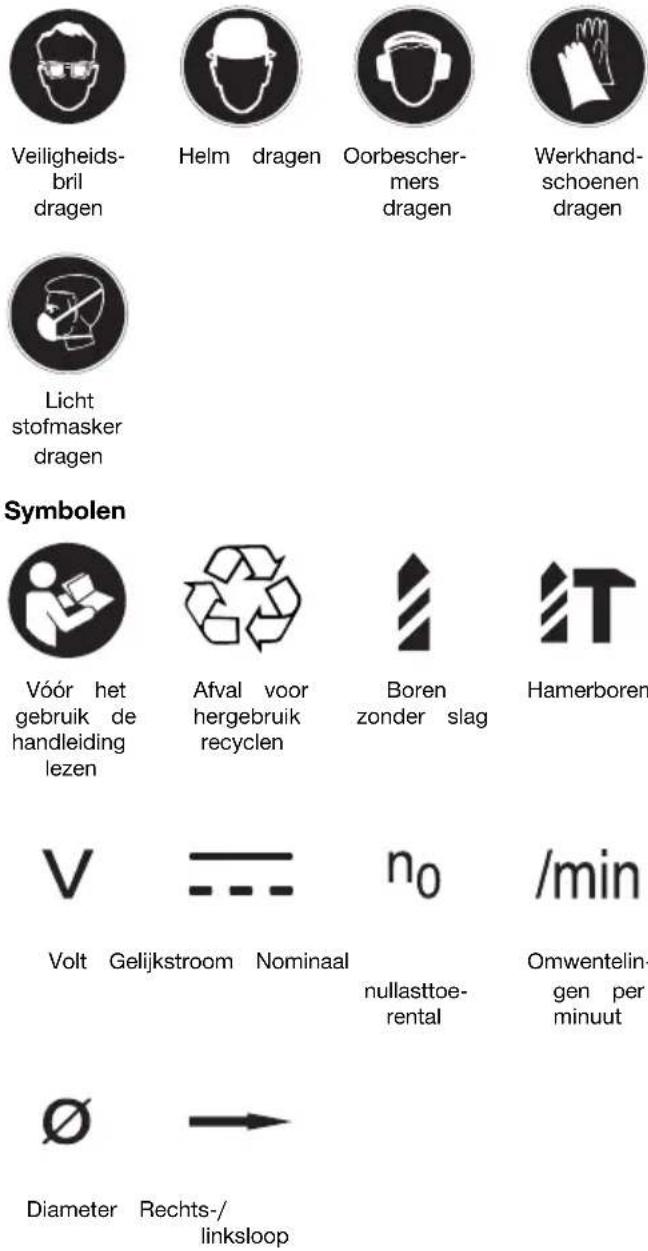

1.2 Verklaring van de pictogrammen en overige aanwijzingen

Mtaarschuwingstekens

Waarschu- wing voor algemeen t letsel gevaar

Waarschu- wing voor gevaarlijke elektrische spanning

Waarschu- wing voor bijtende stoffen

Gebodstekens

2 Beschrijving

2.1 Gebruik volgens de voorschriften

De TE 6-A36 is een handbediende, accu-aangedreven boorhamer voor het vast- en losdraaien van schroeven, voor het boren in staal, hout en metselwerk en voor het boorhameren in beton en metselwerk.

Gebruik uitsluitend de door Hilti goedgekeurde laadapparaten en accu-packs.

Het apparaat mag alleen in een droge omgeving worden gebruikt.

Gebruik het apparaat niet op plaatsen waar het risico van explosie en brand bestaat.

Materialen die schadelijk zijn voor de gezondheid (bijv. asbest) mogen niet worden bewerkt.

Het apparaat is bestemd voor de professionele gebruiker en mag alleen door geautoriseerd, onderricht personeel bediend, onderhouden en gerepareerd worden. Dit personeel moet speciaal op de hoogte zijn gesteld van de mogelijke gevaren. Het apparaat en de bijbehorende hulpmiddelen kunnen gevaar opleveren als ze door ongeschoolde personen onjuist of niet volgens de voorschriften worden gebruikt.

De werkomgeving kan zijn: bouwplaats, werkplaats, renovatie, verbouw of nieuwbouw.

Aanpassingen of veranderingen aan het apparaat zijn niet toegestaan.

Gebruik de accu-packs niet als energiebron voor andere niet-gespecificeerde verbruikers.

Gebruik ter voorkoming van letsel alleen originele Hilti toebehoren en apparaten.

Neem de specificaties in de handleiding betreffende het gebruik, de verzorging en het onderhoud in acht.

Neem ook de lokale wetgeving m.b.t. de arbeidsomstandigheden in acht.

2.2 Gereedschapopname

TE-C CLICK Gereedschapopname

2.3 Schakelaar

Instelbare regelschakelaar om zacht aan te boren

Functiekeuzeschakelaar

Rechts-/linksloopschakelaar

2.4 Handgrepen

Trillingsgedempte, zwenkbare zijhandgreep met diepte-aanslag

Trillingsgedempte handgreep

2.5 Afscherming

2.6 Extra functies van de elektronica van het apparaat

Het apparaat is uitgerust met een elektronische overbelastingsbeveiliging. Bij overbelasting wordt het appa automatisch uitgeschakeld. Wordt de regelschakelaar losgelaten en weer ingedrukt, dan heeft het apparaat meteen weer zijn volle vermogen.

Bovendien wordt ter verhoging van de levensduur de temperatuur van de elektronica van het apparaat bewaakt.

Ondanks een volledig ingedrukte regelschakelaar draait bij een te hoge temperatuur van de elektronica de spil niet.

Zodra de temperatuur zich weer in het toegestane gebied bevindt, kan het apparaat weer worden gebruikt.

2.7 Smering

Permanente vetsmering

2.8 Inbegrepen bij de standaard leveringsomvang van de standaarduitrusting zijn

1 Apparaat
1 Gereedschapopname TE-C CLICK
1 Zijhandgreep met diepteaanslag
1 H a n d l e i d i n g
1 Hilti-koffer (optioneel)
1 Poetsdoeken (optioneel)
1 V e t ( o p t i o n e e l )

2.9 Voor het gebruik van het apparaat is daarnaast het volgende vereist:

Een accu-pack B 36/3.0 Li-Ion, als alternatief ook B 36/2.4 Li-Ion, B 36/2.6 Li-Ion, B 36/3.3 Li-Ion of B 36/3.9 Li-Ion. Acculader C 4/36-90, C 4/36-350, C 4/36-ACS, C 4/36-ACS TPS, als alternatief ook C 4/36.

2.10 Laadtoestand van het Li-ion accu-pack

LED brandt permanent LED knipperend		Laadtoestand C
LED 1, 2, 3, 4	-	C ≧ 75 %
LED 1, 2, 3	-	50% ≧ C < 75%
LED 1, 2	-	25% ≧ C < 50%
LED 1	-	10% ≧ C < 25%
-	LED 1	C < 10 %

AANWIJZING

Tijdens en direct na de werkzaamheden kan de laadtoestand niet worden opgevraagd. Als de LED's van de laadtoestandaanduiding van de accu knipperen, de aanwijzingen in hoofdstuk 9 in acht nemen. Storingzoeken.

3 Gereedschap, toebehoren

Omschrijving	Beschrijving
Hamerboren 5...16 mm
Insteekgereedschap C Insteekeinde
Snelspanopname voor hout en metaalboren Met cilinderschacht, zeskant
Tandkransboorkop Met cilinderschacht, zeskant
Houtboren 3...20 mm
Houtboren (slangboren) Max. 14 mm
Metalboren (in staal) 3...10 mm

Omschrijving				Afkorting				Beschrijving
Gereedschapopname		TE-C	CLICK
Laadapparaat pack	voor	Li-lon	accu-	C	4/36
Laadapparaat pack	voor	Li-lon	accu-	C	4/36-ACS
Laadapparaat pack	voor	Li-lon	accu-	C	4/36-ACS	TPS
Laadapparaat pack	voor	Li-ion	accu-	C	4/36-90
Laadapparaat pack	voor	Li-ion	accu-	C	4/36-350
Accu-pack							B36/2.4	Li-lon
Accu-pack							B36/2.6	Li-lon
Accu-pack							B36/3.0	Li-ion
Accu-pack							B36/3.3	Li-lon
Accu-pack							B36/3.9	Li-lon
Hoekboorkop							C	Insteekeinde
Stofmodule	TE	DRS-6-A

Technische wijzigingen voorbehouden!

Apparaat	TE 6-A36
Nominale spanning (gelijkspanning)	36 V
Gewicht conform EPTA-procedure 01/2003	4,0 kg
Afmetingen (L x B x H)	344 mm x 94 mm x 215 mm
Toerental bij boren zonder slag	1.010/min
Toerental bij boorhameren	940/min
Nullasttoerental in boorhamermodus	1.040/min
Slagenergie conform EPTA-procedure 05/2009	2,0 J

AANWIJZING

Het in deze aanwijzingen aangegeven trillingsniveau is overeenkomstig een in EN 60745 genormeerd meetproces gemeten en kan worden gebruikt voor een onderlinge vergelijking van elektrisch gereedschap. Het is ook geschikt voor een voorlopige inschatting van de trillingsbelasting. Het aangegeven trillingsniveau is representatief voor de belangrijkste gebruiksgebieden van het elektrisch gereedschap. Als het elektrisch gereedschap echter wordt gebruikt voor andere toepassingen, met afwijkende gereedschappen of als het onvoldoende wordt onderhouden, kan het trillingsniveau afwijken. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk worden verhoogd. Voor een nauwkeurige inschatting van de trillingsbelasting moet ook rekening worden gehouden met de tijden waarin het apparaat is uitgeschakeld of weliswaar draait maar niet wordt gebruikt. Hierdoor kan de trillingsbelasting over de gehele gebruiksperiode duidelijk verminderen. Leg de overige veiligheidsmaatregelen ter bescherming van de gebruiker tegen trillingen ook vast, zoals: Onderhoud van het elektrisch gereedschap en de gereedschappen, warmhouden van handen, organisatie van de werkzaamheden.

Geluids- en trillingsinformatie (gemeten volgens EN 60745-2-6):

Typisch A-gekwalificeerd geluidsvermogensniveau 99 dB (A)
Typisch A-gekwalificeerd geluidsemissieniveau. 88 dB (A)
Onzekerheid voor het genoemde geluidsniveau 3 dB (A)
Triaxiale trillingswaarden (trillingsvectorsom) gemeten volgens EN 60745-2-6
Boorhameren in beton, a	9 m/s ^2
Boren in metaal, a	<2,5 m/s ^2
Onzekerheid (K) voor triaxiale vibratiewaarden 1,5 m/s ^2

Informatie over het apparaat en het gebruik ervan

Gereedschapopname

TE-C

CLICK

Accu-pack B	36/2.4 Li-Ion B	36/2.6 Li-Ion B	36/3.0 Li-Ion	B 36/3.3 Li-Ion	B 36/3.9 Li-Ion
Nominale spanning	36 V	36 V	36 V	36 V	36 V
Capaciteit	2,4 Ah	2,6 Ah	3,0 Ah	3,3 Ah	3,9 Ah
Energie-inhoud	86,4 Wh	93,6 Wh	108,0 Wh	118,8 Wh	140,4 Wh
Gewicht	1,17 kg	1,17 kg	1,17 kg	1,6 kg	65 kg
Soort cellen	Li-ion	Li-ion	Li-ion	Li-ion	Li-ion
Temperatuurbewaking	NTC	NTC	NTC	NTC	NTC
Diepontladingsbeveiliging	ja	ja	ja	ja	ja

5 Veiligheidsinstructies

AANWIJZING

De veiligheidsinstructies in hoofdstuk 5.1 bevatten d'algemene veiligheidsinstructies voor elektrisch gereedschap die volgens de van toepassing zijnde normen in de handleiding moeten worden vermeld. Ze kunnen dus aanwijzingen bevatten die voor dit apparaat niet van zijn.

5.1 Algemene veiligheidsaanwijzingen voor elektrische gereedschappen

a)

WAARSCHUWING

Lees alle aanwijzingen en veiligheidsvoorschrif ^Q ten. Wanneer de veiligheidsvoorschriften en a zingen niet in acht worden genomen, kan dit

elektrische schok, brand en/of ernstig letsel tot ge- de volg hebben. Bewaar alle veiligheidsinstructies en - voorschriften goed. Het in de veiligheidsvoorschrif- ten gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen met net- belenging (met aansluitkabel) en op accu-aangedreven elektrische gereedschappen (zonder aansluitkabel).

5.1.1 Veiligheid op de werkplek

a) Houd uw werkomgeving schoon en goed verlicht. Een rommelige of onverlichte werkomgeving kan tot ongevallen leiden.

p) Werk niet met het apparaat in een explosieve om- hwij-geving waarin zich brandbare vloeistoffen, gas- een sen of stoffen bevinden. Elektrische gereedschap-

pen veroorzaken vonken die het stof of de tot ontsteking kunnen brengen.

c) Houd kinderen en andere personen tijdens gebruik van het elektrische gereedschap uit buurt. Wanneer u wordt afgeleid, kunt u de over het apparaat verliezen.

5.1.2 Elektrische veiligheid

a) De aansluitstekker van het elektrisch geree schap moet in het stopcontact passen. De ker mag in geen geval worden veranderd. geen adapterstekkers in combinatie met ge elektrische gereedschappen. Onveranderde ste kers en passende stopcontacten beperken he van een elektrische schok.
b) Voorkom aanraking van het lichaam met oppervlakken, bijvoorbeeld van buizen, verwamingen, fornuizen en koelkasten. Er bestaat verhoogd risico door een elektrische schok vuw lichaam geaard is.
c) Houd het elektrisch gereedschap uit de bregen en vocht. Het binnendringen van wat elektrische gereedschap vergroot het risico van elektrische schok.
d) Gebruik de kabel niet voor een verkeerd het elektrisch gereedschap te dragen of o hangen of om de stekker uit het stopcor trekken. Houd de kabel uit de buurt van scherpe randen en bewegende gereedschap len. Beschadigde of in de war geraakte kat groten het risico van een elektrische schok.
e) Wanneer u buitenshuis met elektrisch gere schap werkt, dient u alleen verlengkabels bruiken die voor gebruik buitenshuis zijn g keurd. Het gebruik van een voor gebruik b geschikte verlengkabel beperkt het risico van elektrische schok.
f) Als het gebruik van het elektrisch gereeds een vochtige omgeving absoluut noodzakelijk gebruik dan een lekstroomschakelaar. Het van een lekstroomschakelaar verkleint het risid stroomschokken.

5.1.3 Veiligheid van personen

a) Wees alert, let goed op wat u doet en verstand te werk bij het gebruik van het sche gereedschap. Gebruik het elektrisch g schap niet wanneer u moe bent of onder staat van drugs, alcohol of medicijnen. Ee ment van onoplettendheid bij het gebruik van elektrisch gereedschap kan tot ernstig letsel
b) Draag een persoonlijke beschermende uitrus en altijd een veiligheidsbril. Het dragen van soonlijke beschermende uitrusting, zoals een masker, slipvaste werkschoenen, een veiligheid helm of gehoorbescherming, afhankelijk van o en het gebruik van het elektrische gereedsch mindert het risico op letsel.
c) Voorkom per ongeluk inschakelen. Controlee het elektrisch gereedschap is uitgeschakeld dat u de stekker in het stopcontact steel de accu aanbrengt, of het gereedschap op

dampdraagt. Wanneer u bij het dragen van het elektri gereedschap uw vinger aan de schakelaar hebt of het wanneer u het gereedschap ingeschakeld op de de stroomvoorziening aansluit, kan dit tot ongevallen conteoden.

d) Verwijder instelgereedschappen of schroefsleutels voordat u het elektrisch gereedschap inscha kelt. Instelgereedschap of een sleutel in een draai deel van het gereedschap kan tot letsel leiden.

e) Neem geen ongewone lichaamshouding aan.

Geberzig ervoor dat u stevig staat en steeds in aarde evenwicht blijft. Daardoor kunt u het elektrisch k- gereedschap in onverwachte situaties beter onder risico controle houden.

f) Draag geschikte werkkleding. Draag geen loshangeaardende kleding of sieraden. Houd haren, kleding ar- handschoenen uit de buurt van bewegende delen een Loshangende kleding, sieraden en lange haren kun- vanneen door bewegende delen worden meegenon
g) Wanneer stofafzuig- of stofopvangvoorzieningen uurt kunnen worden gemonteerd, dient u zich ervan er in teheverzekeren dat deze zijn aangesloten en juis h een worden gebruikt. Het gebruik van een stofafzuig- systeem kan de gevaren door stof beperken.

doel, om

p 5.1.4 Gebruik en hantering van het elektrisch tact te gereedschap

latte Ovelelast het apparaat niet. Gebruik voor uw sde- werkzaamheden het daarvoor bestemde elektri-pels sche gereedschap. Met het passende elektrische gereedschap werkt u beter en veiliger binnen het ed- aangegeven vermogensbereik.

teb) gGebruik geen elektrisch gereedschap waarvan de goedgechakelaar defect is. Elektrisch gereedschap dat uitenshies meer kan worden in- of uitgeschakeld, is gev een lijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of de a chap uin het apparaat voordat u het gereedschap in- k is, stelt, toebehoren wisselt of het apparaat wegleg gebruik. Deze voorzorgsmaatregel voorkomt onbedoeld star- co open van het elektrisch gereedschap.
d) Bewaar niet-gebruikte elektrische gereedschappen buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet mete vertrouwd zijn en deze aanwijzingen niet hebben gelezen. Elektrische gereedschappen zijn gevaarlijk wanneer deze door onervaren personen worden gebruikt.
n e)mcGa zorgvuldig met het elektrisch apparaat om. het Controleer of bewegende delen correct functioeidenneren en niet vastklemmen en of onderdelen gesting broken of zodanig beschadigd zijn dat de werk een van per het apparaat nadelig wordt beïnvloed. Laat stof- beschadigde delen repareren voordat u het appa s- raat gebruikt. Veel ongevallen hebben hun oorzaak le aard in slecht onderhouden elektrische gereedschappen.
apf) voud snijdende inzetgereedschappen scherp en schoon. Zorgvuldig onderhouden snijdende inzet-er of gereedschappen met scherpe snijkanten klemmen voor minder snel vast en zijn gemakkelijker te geleiden (ktg) en Gebruik elektrisch gereedschap, toebehoren, in- optilt zetgereedschappen enz. zo als voor dit apparaat

is voorgeschreven. Let daarbij op de arbe standigheden en de uit te voeren werkzaa den. Het gebruik van elektrische gereedschap voor andere dan de voorziene toepassingen gevaarlijke situaties leiden.

5.1.5 Gebruik en hantering van het accugereedschap

a) Laad accu's alleen op in laadapparaten di de fabrikant worden geadviseerd. Voor een paraat dat voor een bepaald type accu-pack is, bestaat het risico van brand wanneer de andere accu's wordt gebruikt.
b) Gebruik uitsluitend de daarvoor bedoelde a in de elektrische gereedschappen. Het gebr andere accu's kan tot verwondingen en bran leiden.
c) Voorkom aanraking van de niet-gebruikte a met paperclips, munten, sleutels, spijkers, schroeven en andere kleine metalen voorw die overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontad kan brandwonden of brand tot gevolg hebbe
d) Bij verkeerd gebruik kan vloeistof uit de lekken. Voorkom contact hiermee. Bij onvo contact met water afspoelen. Wanneer de stof in de ogen komt, dient u bovendiente raadplegen. Gelekte accuvloeistof kan tot ritaties en verbrandingen leiden.

5.1.6 Service

a) Laat het apparaat alleen repareren door gekw lificeerd en vakkundig personeel en alleen me originele vervangingsonderdelen. Daarmee wordt gewaarborgd dat de veiligheid van het elektrisch reedschap in stand blijft.

5.2 Veiligheidsaanwijzingen voor hamers

a) Draag oorbeschermers. De inwerking van geluid kan gehoorbeschadiging veroorzaken.

b) Gebruik de extra handgreep die bij de le het apparaat is inbegrepen. Verlies van cor tot lichamelijk letsel leiden.

c) Houd het apparaat alleen vast aan de ge leerde greepgedeelten, wanneer u werkzaam den uitvoert waarbij het inzetgereedschap dekte stroomleidingen kan raken. Door het met een spanningvoerende leiding kunnen ook talen delen van apparaten onder spanning komen te staan, hetgeen tot een elektrische schok kan

5.3 Aanvullende veiligheidsvoorschriften

5.3.1 Veiligheid van personen

a) Houd het apparaat altijd met beide handen aan de daarvoor bestemde handgrepen. Hou handgrepen droog, schoon en vrij van olie
b) Wanneer het apparaat zonder stofafzuiging gebruikt, dient u bij werkzaamheden waarbij vrijkomt een licht stofmasker te dragen.

dspmNeem pauzes en doe ontspannings- en vingeroe mhe-feningen, voor een betere doorbloeding van uw pen vingers.

kat) Raak geen roterende delen aan. Schakel het ap paraat pas in het werkgebied in. Het aanraken roterende delen, met name roterend gereedschap, kan lichamelijk letsel tot gevolg hebben.

e) Activeer de inschakelblokkering (R/L- omschake- dolar in de middelste stand) bij opslag en trans laadavan het apparaat.

geselkt weer wordt gestart nadat het apparaat doo ze nde elektronische overbelastingsbeveiliging is uitgeschakeld, moet er rekening mee worden ge-ccu'shouden dat het apparaat met beide handen aan uik van de daarvoor voorziene handgrepen wordt vastge- dgevaat.

g) Kinderen moet duidelijk worden gemaakt dat he ccu apparaat geen speelgoed is.

h) Het apparaat is niet bedoeld voor gebruik door erpen kinderen of door zwakke, ongeschoolde personen.

sten Stof van materiaal zoals loodhoudende verf, som- en. mige houtsoorten, mineralen en metaal kunnen scha accu delijk voor de gezondheid zijn. Het in contact ko orzien met of het inademen van dit stof kan leiden tot vloeigische reacties en/of aandoeningen van de luchtwe- een gerits bij de gebruiker of personen die zich in de huidibevinden. Bepaalde stoffen, zoals eiken- of beuken- stof, staan bekend als kankerverwekkend, in het b zonder in combinatie met houtbewerkingsmiddelen (chromaat, houtbeschermingsmiddelen). Asbesthou- ekwa- dend materiaal mag alleen door vakkundig personee met worden bewerkt. Zo mogelijk gebruik maken van dt stofafzuiging. Om een betere stofafzuiging te ver krijgen, gebruikmaken van een geschikte, door sch gerit Hilti aanbevolen en op dit elektrisch apparaat a gestemde mobiele stofafzuiging voor hout- en/of mineraalstof. Zorg voor een goede ventilatie van de werkruimte. Het wordt geadviseerd een adem luid masker met filterklasse P2 te dragen. De in u land geldende voorschriften bij de te bewerken

veringmaterialen in acht nemen. htrolekan

5.3.2 Gebruik en onderhoud van elektrisch iso- gereedschap

he) Borg het werkstuk. Gebruik spaninrichtingen of ver- een bankschroef om het werk vast te zetten. contact deze manier zit het beter vast dan met de hand me- bovendien heeft u beide handen vrij om het appa te bedienen.

leiden b) Controleer of het gereedschap het bij het appa raat passende opnamesysteem heeft en correct in de gereedschapopname vergrendeld is.

5.3.3 Gebruik en onderhoud van vast accugereedschappen ud de a) Controleer of het gereedschap uitgeschakeld is en vet. wordt voordat u de accu in het gereedschap plaatst. ij stof inzetten van een accu in elektrisch gereedschap dat ingeschakeld is, kan tot ongevallen leiden.

b) Neem de bijzondere richtlijnen voor het tr de opslag en het gebruik van Li-Ion accu in acht.
c) Stel de accu-packs niet bloot aan hoge turen of aan vuur. Er is sprake van explo
d) De accupacks mogen niet uit elkaar geno ineengedrukt, tot boven de 80 °C worden of verbrand. Anders bestaat er gevaar voor verbranding door bijtend zuur en explosie.
e) Gebruik uitsluitend de voor uw apparaat g gekeurde accu-packs. Bij het gebruik van a accu-packs of het gebruik van accu-packs v dere doeleinden is er kans op brand en ex
f) Beschadigde accu-packs (bijvoorbeeld met scheuren, gebroken onderdelen, verbogen, ingedrukte en/of uitgetrokken contacten) mo niet geladen en ook niet meer gebruikt v
g) Voorkom kortsluiting van het accupack. Co leer alvorens het accupack in het apparaa plaatsen of de contacten van het occupac van het apparaat vrij zijn. Worden contacte een accupack kortgesloten, dan bestaat het van vuur, verbranding door bijtend zuur en
h) Voorkom dat er vocht binnendringt. Binnengedron-gen vocht kan kortsluiting veroorzaken en bra den of brand tot gevolg hebben.
i) Als het accupack te heet is om aan te ra defect zijn. Zet het apparaat op een nietplaats met voldoende afstand tot brandbaa teriaal, waar het geobserveerd kan worden laat het afkoelen. Neem contact op met service als het accupack afgekoeld is.

5.3.4 Elektrische veiligheid

Controleer het werkgebied voordat u begint te op verdekt liggende elektrische leidingen, gas-

anspenterleidingen, bijv. met een metaaldetector. Externe - paakten delen van het apparaat kunnen onder spannin komen te staan als u per ongeluk bijv. een elektrisch tempera- beschadigt. Dit vormt een ernstig gevaar van sielektaische schok.

men,

v58i5 Werkruimte

vajur, Zorg voor een goede verlichting van het werkgeld.

oed- Zorg voor een goede ventilatie van de werkom- ndere geving. Slecht geventileerde werkruimtes kunnen als por agevolg van de stofbelasting schadelijk zijn voor de plosie gezondheid.

c) Bij doorbraakwerkzaamheden dient u het gebied aan de overzijde van de werkzaamheden af te gen ten. Er kunnen brokstukken naar buiten en / of worden beneden vallen, waardoor andere personen mogelijk

ntro- letsel oplopen.

k 506 Persoonlijke veiligheidsuitrusting

en

De Hiltje gebruiker en personen die zich in de buurt beden, moeten tijdens het gebruik van het apparaat geschikte veiligheidsbril, een helm, oorbeschermers, werkhandschoenen en een licht stofmasker dragen.

werken

en

6 Inbedrijfneming

6.1 Zorgvuldig omgaan met accu-packs

AANWIJZING

Bij lage temperaturen daalt het vermogen van h pack. Werk niet met het accu-pack tot het ap tot stilstand komt. Ga voor die tijd over op h accu-pack. Laad het accu-pack meteen weer op volgende wisseling.

Sla het accu-pack zo koel en droog mogelijk het accu-pack nooit in de zon, op een verwar achter een raam. Wanneer de levensduur verstre

dienen de accu-packs op een milieuvriendelijke en vei wijze te worden afgevoerd.

6.2 Accu-pack opladen

etGEVAAR

Gebruikte uitsluitend de Hilti accupacks en Hilti accu laders die onder "Toebehoren" zijn vermeld.

op 6.2.F De eerste lading van een nieuw accu-pack ming of laad de accu-packs voor het eerste gebruik volledig ken is,

6.2.2 De lading van een gebruikt accu-pack

Zorg ervoor dat de buitenvlakken van het accu schoon en droog zijn, voordat u het accu-pack betreffende laadapparaat plaatst.

Zievoordelaadproceduredehandlei apparaat en hoofdstuk 2.10 Laadtoestand van h accu-pack in deze handleiding.

Li-ion accu-packs zijn altijd gebruiksklaar, ook w ze ten dele zijn opgeladen. De voortgang van wordt aangegeven door de LED's (zie de hand het laadapparaat).

6.3 Accu-pack aanbrengen 2

ATTENTIE

Controleer vóór het plaatsen van het accu-pa het apparaat uitgeschakeld is en de inschake kering geactiveerd is (rechts-/linksloopschakelaar de middelste stand). Gebruik voor het appara sluitend de voor uw apparaat bedoelde Hilti packs B 36/3.0 Li-ion, B 36/2.4 Li-ion, B 36 B 36/3.3 Li-ion en B 36/3.9 Li-ion.

1. Schuif het accu-pack vanaf de achterkant in apparaat tot het hoorbaar met een dubbele vergrendelt.

2. ATTENTIE Een vallend accu-pack kan u e andereningevaarbrengen.

Controleer of het accu-pack goed in het a zit.

6.4 Het accu-pack verwijderen 3

pack Druk op de beide ontgrendelingsknoppen.

1. Freek het accu-pack naar achteren uit het apparaa

6.5 Transport en opslag van accu-packs

Lion Trek het accu-pack uit de vergrendelingspositie (werkpositie) in de eerste vergrendelingspositie (transportpositie). Heer Als het accu-pack voor transport of opslag van het Jaat wordt gescheiden, controleren dat de contacten v eiding van het accu-pack niet kortgesloten worden. Verwijder losse metalen voorwerpen zoals schroeven, nagels, klemmen, losse schroefbits, draden of metaalspanen uit de koffe de gereedschapskist of de transportkist, resp. voorkom dat deze voorwerpen contact kunnen maken met het

ckacolapack.

bloem bij het verzenden van accu-pack (weg-, rail-, of luchttransport) de nationaal en internationaal geldende attransportvoorschriften in acht. accu-

2.6.6 Li-znHandgreep monteren 4

1. Schakel de rechts-/linksloopschakelaar in de mid-het delste stand of neem het accu-pack van het apri klik raat af.

2. Open de houder van de zijhandgreep door aan c greep te draaien.

3. Om letsel te voorkomen dient u de diepte-aanslag uit de zijhandgreep te verwijderen.

4. Schuif de zijhandgreep (spanband) over de gereedschapopnameopdeschacht.

5. Draai de zijhandgreep in de gewenste positie.

6. Monteer de diepte-aanslag en zet de zijhandgreep vast door aan de greep te draaien.

7 Bediening

ATTENTIE

Wanneer de boor vastloopt, ontstaat er een zijn druk op het apparaat. Gebruik het apparaat alt de zijhandgreep en houd het met beide hander zodat er een lastmoment ontstaat en de slipkop in werking treedt wanneer de boor beklemd raa losse werkstukken vast met een spaninrichting of bankschroef.

7.1 Voorbereiden

7.1.1 Gereedschap aanbrengen 5

ATTENTIE

Gebruik werkhandschoenen voor het wisselen van reedschap.

1. Schakel de rechts-/linksloopschakelaar in de n delste stand of neem het accu-pack van h raat af.

2. Controleer of het insteekeinde van het gereedschap schoon en licht ingevet is. Zo nodig dient u he insteekeinde te reinigen en in te vetten.

3. Controleer of de afdichtingslip van de stofkap schoon is en in goede toestand verkeert. Indien nodig reinigt u de stofkap of, ingeval de aartse afdichtingslip beschadigd is, vervangt u de stofkap d mæzie het hoofdstuk "Verzorging en onderhoud"). 4vas Breng het gereedschap in de gereedschapopname beling en draai het onder lichte aandrukkracht, tot het i t. Zede geleidingsgroef vergrendelt.

5eenDruk het gereedschap in de gereedschapopname tot het hoorbaar vergrendelt.

1. Controleer of het gereedschap goed vergrendeld is door er aan te trekken.

7.1.2 Diepte-aanslag/zijhandgreep instellen 6

1. Ge- Open de houder van de zijhandgreep door aan de greep te draaien.

2. Draai de zijhandgreep in de gewenste positie.

3. Stel de diepte-aanslag en de gewenste boordiepte d- in. et appa-

4. Zetdezijhandgreepvastodraaien. Hierdoor wordt tegelijkertijd de dieptaanslag bevestigd.

7.1.3 Gereedschap verwijderen 7

ATTENTIE

Draag bij het wisselen van gereedschap werkha nen, omdat het gereedschap heet wordt door h

1. Schakel de rechts-/linksloopschakelaar in de n delste stand of neem het accu-pack van h raat af.
2. Open de gereedschapopname door de gereed schapvergrendeling terug te trekken.
3. Trek het gereedschap uit de gereedschapopna

7.1.4 Gereedschapopname afnemen 8

ATTENTIE

Om letsel te voorkomen dient u de diepte-aans zijhandgreep en het gereedschap uit de gereedsname te verwijderen.

1. Schakel de rechts-/linksloopschakelaar in de r delste stand of neem het accu-pack van h raat af.
2. Trek de huls van de gereedschapopname na en houd hem vast.
3. Neem de gereedschapopname in voorwaartse ting af.

7.1.5 Gereedschapopname opzetten 9

ATTENTIE

Om letsel te voorkomen dient u de diepte-aans zijhandgreep en het gereedschap uit de gereedsname te verwijderen.

1. Schakel de rechts-/linksloopschakelaar in de r delste stand of neem het accu-pack van h raat af.
2. Pak de huls op de gereedschapopname vast hem naar voren en houd hem vast.
3. Schuif de gereedschapopname van voren op geleidebuis en laat de huls los.
4. Draai aan de gereedschapopname tot deze ho baar vergrendelt.

7.2 Gebruik

ATTENTIE

Door de bewerking van de ondergrond kan er materiaal afsplinteren. Draag een veiligheidsbril, werkl schoenen en, wanneer u geen stofafzuiging een licht stofmasker. Afgesplinterd materiaal kan melijk letsel en oogletsel veroorzaken.

ATTENTIE ndegreepte

Tijdens het werkproces wordt geluid geproduceerd.

Draag oorbeschermers. Te hard geluid kan het geho beschadigen.

7.2.1 Werken bij lage temperaturen:

dAANWIJZING

et om gebruik. het slagmechanisme van het apparaat te laten w is een minimale bedrijfstemperatuur nodig.

Om de minimale bedrijfstemperatuur te bereiken, plaats u het apparaat kort op de ondergrond en laat u he nullast draaien. Zo nodig herhaalt u dit tot het slagr chanisme werkt.

7.2.2 Rechts-/linksloop

AANWIJZING

Met de rechts-/linksloopschakelaar kunt u de draal ag uit de ling van de gereedschapspil kiezen. Een omschakelblok reking voorkomt dat de schakelaar bij een lopende m wordt omgezet. In de middelste stand is de regelsch laar geblokkeerd.

et Voor appa- de rechtsloop drukt u op de
"rechts-/linksloopschakelaar" aan de zijkant
van voren het apparaat, met de pijl in de richting gereedschapopname.

Voor de linksloop druktu op de "rechts-/linksloopschak aan de zijkant van het apparaat, met de pijl in de handgreep.

Schuif de rechts-/linksloopschakelaar in de gewenste positie.

ag uit de

chapep 7.2.3 Boren zonder slag 10

1. Schuif voor het boren de rechts-/linksloopschakelaar in de positie "rechts".

2. Draai de functiekeuzeschakelaar in de positie "Bo- net appa" zonder slag" tot hij vergrendelt. Tijdens bedri mag er niet aan de functiekeuzeschakelaar worden trek gedraaid.

3. Breng de zijhandgreep in de gewenste positie en zorg ervoor dat hij op de juiste wijze gemonteen volgens voorschrift bevestigd is.

-4. Breng het accu-pack in.

1. Plaats het apparaat met de boor op het gewenst boorpunt.

2. Druk langzaam op de regelschakelaar (werk met een laag toerental, tot de boor in het boorgat centreerd is).

3. Om met volledige capaciteit verder te werken, dier de regelschakelaar volledig te worden doorgedrukt.

4. Oefen zoveel aandrukkracht uit dat deze in overeen stemming is met de ondergrond, hierdoor bereikt een optimale voortgang bij het boren.

ebrunkt, Boorhameren 11

1licha Schuif voor het boren de rechts-/linksloopschakelaar in de positie "rechts".

1. Draai de functiekeuzeschakelaar in de positie hameren" tot hij vergrendelt. Tijdens bedrijf er niet aan de functiekeuzeschakelaar worden draaid.
2. Breng de zijhandgreep in de gewenste posit zorg ervoor dat hij op de juiste wijze ger volgens voorschrift bevestigd is.
3. Breng het accu-pack in.
4. Plaats het apparaat met de boor op het g boorpunt.
5. Druk langzaam op de regelschakelaar (werk een laag toerental, tot de boor in het boo centreerd is).
6. Om met volledige capaciteit verder te werke de regelschakelaar volledig te worden doorge
7. Oefen zoveel aandrukkracht uit dat deze in stemming is met de ondergrond, hierdoor be een optimale voortgang bij het boren.
8. Om splinteren te voorkomen dient u bij het van gaten het toerental kort voor de doors reduceren.

"Boer 7.2.5 Aflezen van de laadtoestandaanduiding op mag het accu-pack Li-ion 12

ge AANWIJZING

Het is niet mogelijk om tijdens het werken de laad- toestand op te vragen. Door het knipperen van LED honteerd en wordt weergegeven dat het accu-pack volledig ontladen of te heet is (temperatuur >80 °C). In dit geval mo het accu-pack in het laadapparaat worden gezet. Door ewenste 4 knipperende LED's wordt een overbelast of oververb apparaat weergegeven. met

Het 9 accu-pack Li-ion beschikt over een laadtoestandaar duiding. Tijdens het laden wordt de laadtoestand weer n.gegeven door de aanduiding op het accu-pack (zie d heidleiding van het laadapparaat). In rusttoestand word over een hadtoestand na indrukken van een van de vergre i reikt u ingstoetsen van het accu-pack of bij het aanbrengen het accu-pack in het apparaat gedurende drie second boren de vier LED's weergegeven.

laagie tehoofdstuk: 2.10 Laadtoestand van het Li-ion accu-pack

8 Verzorging en onderhoud

ATTENTIE

Voor het begin van de reinigingswerkzaamhede accu-pack verwijderen, om te voorkomen dat apparaat per ongeluk in bedrijf wordt genome

8.1 Verzorging van het gereedschap

Verwijder vastzittend vuil en bescherm het oppe uw gereedschap tegen corrosie door het af en wrijven met een in olie gedrenkte poetsdoek. Of het insteekeinde van het gereedschap schoon ingevet is. Zo nodig dient u het insteekeinde t en in te vetten.

8.2 Reiniging van het apparaat

ATTENTIE

Het apparaat, in het bijzonder de greepgedee schoon en vrij van olie en vet houden. Geb siliconenhoudende reinigingsmiddelen.

De buitenste behuizing van het apparaat is gen stootvaste kunststof. Het greepgedeelte is van e meer.

Gebruik het apparaat nooit met verstopte ventilaten! Reinig de ventilatiesleuven voorzichtig met droge borstel. Voorkom dat er vreemd materiaal apparaat binnendringt. Reinig de buitenkant van paraat regelmatig met een licht bevochtigde poen Gebruik geen sproeiapparaat, stoomstraalapparaat stromend water voor het reinigen! De elektrische heid van het apparaat kan daardoor in gevaar

8.3 Reiniging en vervanging van de stofkap

Reinig de stofkap bij de gereedschapopname retig met een schone, droge doek. Wrijf de afdi voorzichtig schoon en vet deze weer licht in m

De stofkap beslist vervangen wanneer de afdichtingslip enbebetadigd is. Met een schroevendraaier zijwaarts onder het stofkap gaan en hem er naar voren uitdrukken. [enylak reinigen en een nieuwe stofkap opzetten. Stevig aandrukken tot deze inklikt.

8.4 Verzorging van accu-pack Li-Ion

tveorkomte dat er vocht binnendringt.

Graader de accu-packs voor het eerste gebruik volledig om licht voor te zorgen dat het accu-pack de normale levensdeur bereikt, dient u het niet meer te ontladen zodra het vermogen duidelijk vermindert.

AANWIJZING

Gebruikt u het apparaat nog langer, dan wordt het laden automatisch beeindigd voordat er cellen kunnen worden beschadigd.

ruik geen

Laad het accu-pack op met de goedgekeurde Hilti-acculaders voor Li-Ion accu-packs.

AANWJIZING

asto. Het is niet nodig om het accu-pack een opfrisladir geven, zoals bij NiCd of NiMH.

Wanneer het laden wordt onderbroken, beïnvloedt dit een de levensduur van het accu-pack niet.

in het laden kan nu worden gestart zonder dat de het veansduur wordt beïnvloed. Er is geen sprake van e sdo memory-effect, zoals bij NiCd of NiMH.

of- De accu-packs kunnen het best volledig geladen e veig-koel en droog mogelijk worden bewaard. Het is kongunstig om het accu-pack te bewaren bij hoge o gevingstemperaturen (achter ruiten). Hierdoor wordt de levensduur van het accu-pack en het zelfontladings- percentage van de cellen beïnvloed.

geimart wordt het accu-pack niet meer volledig geladen, da chtingslip is de capaciteit door veroudering of overbelasting ve het Hilti vet.

minderd. Het is nog mogelijk om met dit ad werken. U dient het op tijd door een nieuwe vervangen.

8.5 Reparaties

WAARSCHUWING

Reparaties aan elektrische onderdelen mogen door een elektrotechnicus worden uitgevoerd.

Controleer regelmatig alle uitwendige delen van het apparaat op beschadigingen en ga na of alle bediening menten correct functioneren. Gebruik het apparaat niet wanneer er onderdelen beschadigd zijn of bedieningsele menten niet correct functioneren. Laat het apparaat de Hilti-service repareren.

alleen

8.6 Controle na schoonmaak- en reparatiewerkzaamheden

Na schoonmaak- en reparatiewerkzaamheden dient te worden nagegaan of veiligheidsinrichtingen correct en foutloos functioneren.

9 Foutopsporing

Fout Mogelijke oorzaak		Oplossing	nl
Apparaat functioneert niet.	Het accu-pack is niet volledig inge-bracht of leeg.	Accu-pack moet met een hoorbare dubbele klik inklikken of het accu-pack moet geladen worden.
	Elektrisch defect. Accu-pack uit het apparaat nemen en contact opnemen met de Hilti-service.
	Accu-pack te heet of te koud.	Accu-pack op de aanbevolen werk-temperatuur brengen.
Apparaat functioneert niet en LED knippert.	Accu-pack is ontladen. Accu-pack	wisselen en het lege accu-pack opladen.
	Accu-pack te heet of te koud.	Accu-pack op de aanbevolen werk-temperatuur brengen.
Apparaat werkt niet en alle LED's knipperen.	Apparaat kortstondig overbelast.	De regelschakelaar loslaten en weer indrukken.
	Beveiliging tegen oververhitting.	Apparaat laten afkoelen Ventilatiesleuven schoonmaken.
Slagmechanisme werkt niet.	Apparaat is te koud.	Apparaat op de minimale bedrijfstem-peratuur brengenZie hoofdstuk: 7.2.1 Werken bij lage temperaturen:
	Functiekeuzeschakelaar "Boren zon-der slag".	Functiekeuzeschakelaar op "Boorha-meren" draaien.
	Apparaat is in linksloop geschakeld.	Apparaat in rechtsloop schakelen.
Regelschakelaar kan niet wor-der ingedrukt of is geblokkeriddelste stand (transportstand).		Links-/rechtsloopschakelaar naar links of rechts drukken.
Spil draait niet	Toegestane bedrijfstemperatuur van de apparaatelektronica overschreden.	Apparaat laten afkoelen
	Toegestane bedrijfstemperatuur van het accu-pack overschreden.	Accu-pack op de aanbevolen werk-temperatuur brengen.
	Accu-pack is ontladen. Accu-pack	wisselen en het lege accu-pack opladen.
Het apparaat schakelt automa tisch uit.	Overbelastingsbeveiliging schakelt in.	Regelschakelaar loslaten en opnieuw bedienen, de belasting van het apparaat verminderen.
Accu-pack raakt sneller leeg dan gewoonlijk.	Toestand van het accu-pack niet maal.	Diagnose bij de Hilti-service of accu-pack vervangen.
Accu-pack klikt niet met een Vergrendelpallen van het accu-pack hoorbare "dubbele klik" in.	vervuild.	Vergrendelpallen van het accu-pack inklikken. Contact opnemen met de Hilti-service wanneer het probleem blijft bestaan.
Fout Mogelijke oorzaak		Oplossing
Sterke hitteontwikkeling in het apparaat of het accu-pack.	Elektrisch defect. Apparaat direct uitschakelen, het accu-pack eruit nemen met de Hilti-service.
	Apparaat is overbelast (toepassings grens overschreden).	Kies het juiste toepassing.	gereedschap voor de
Gereedschap kan niet uit de vergrendeling worden gehaald. teruggetrokken.		Gereedschapvergrendeling tot de aanslag terugtrekken en het gereedschap verwijderen.
Gereedschap heeft geen effect. Apparaat is in linksloop geschakeld.		Apparaat in rechtsloop schakelen.

10 Afval voor hergebruik recyclen

ATTENTIE

Wanneer de uitrusting op ondeskundige wijze wordt afgevoerd kan dit tot het volgende leiden: bij het verbranden van kunststofonderdelen ontstaan giftige verbrandingsgassen, waardoor er personen ziek kunnen worden. Batterijen kunnen ontploffen en daarbij, wanneer ze beschadigd of sterk verwarmd worden, vergiftigingen, brandwonden (door brandend zuur) of milieuvervuiling veroorzaken. Wanneer het apparaat niet zorgvuldig wordt afgevoerd, bestaat de kans dat onbevoegde personen de uitrusting op ondeskundige wijze gebruiken. Hierbij kunt u zichzelf en derden ernstig letsel toebrengen en het milieu vervuilen.

ATTENTIE

Voer defecte accu-packs onmiddellijk op een verantwoorde wijze af. Zorg ervoor dat kinderen hier niet mee in aanraking komen. Haal de accu-packs niet uit elkaar en verbrand ze niet.

ATTENTIE

Voer de accu-packs volgens de nationale voorschriften af of geef verbruikte accu-packs terug aan Hilti.

Hilti-apparaten zijn voor een groot deel vervaardigd uit materiaal dat kan worden gerecycled. Voor hergebruik is een juiste materiaalscheiding noodzakelijk. In veel landen is Hilti er al op ingesteld om uw oude apparaat voor recycling terug te nemen. Vraag hierover informatie bij de klantenservice van Hilti of bij uw verkoopadviseur.

Alleen voor EU-landen

Geef elektrisch gereedschap niet met het huisvuil mee!

Overeenkomstig de Europese richtlijn inzake oude elektrische en elektronische apparaten en de toepassing daarvan binnen de nationale wetgeving, dient gebruikt elektrisch gereedschap gescheiden te worden ingezameld en te worden afgevoerd naar een recyclingbedrijf dat voldoet aan de ge milieu-eisen.

11 Fabrieksgarantie op apparatuur

Hilti garandeert dat het geleverde apparaat geen materiaal- of fabricagefouten heeft. Deze garantie geldt onder de voorwaarde dat het apparaat in overeenstemming met de handleiding van Hilti ge bediend, verzorgd en schoongemaakt wordt, en dat de technische uniformiteit gehandhaafd is, d.w.z. dat er alleen origineel Hilti-verbruiksmateriaal en originele Hilti-toebehoren en -reserveonderdelen voor het apparaat zijn gebruikt.

Deze garantie omvat de gratis reparatie of de gratis vervanging van de defecte onderdelen tijdens de gehellevensduur van het apparaat. Onderdelen die aan normale uitkage onderhevig zijn, vallen niet onder deze garantie

Verdergaande aanspraak is uitgesloten voor zover e geen dwingende nationale voorschriften zijn die hier van afwijken. Hilti is met name niet aansprakelijk voor directe of indirecte schade als gevolg van gebreken

verliezen of kosten in samenhang met het gebruik of de onmogelijkheid van het gebruik van het reappe de onderdelen onmiddellijk na vaststelling van het raat voor welk doel dan ook. Stilzwijgende garantie naar de verantwoordelijke Hilti-marktorganisatie voor gebruik of geschiktheid voor een bepaald doel worden gezonden.

Deze garantie omvat alle garantieverplichtingen van de kant van Hilti en vervangt alle vroegere of gelijktijdige schriftelijke of mondelinge verklaringen betreffende garanties.

12 EG-conformiteitsverklaring (origineel)

Omschrijving: Accu-boorhamer

Type: TE 6-A36

Generatie: 03

Bouwjaar: 2009

Als de uitsluitend verantwoordelijken voor dit pro verklaren wij dat het voldoet aan de volgende ten en normen: 2006/42/EG, 2006/66/EG, 2004/108 2011/65/EU, EN 60745-1, EN 60745-2-6, EN ISO

Hilti Corporation, Feldkircherstrasse 100, FL-9494 Schaan

lalu leain dust

Paolo Luccini Jan Doongaji

Technische documentatie bij:
