РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TE 800 HILTI

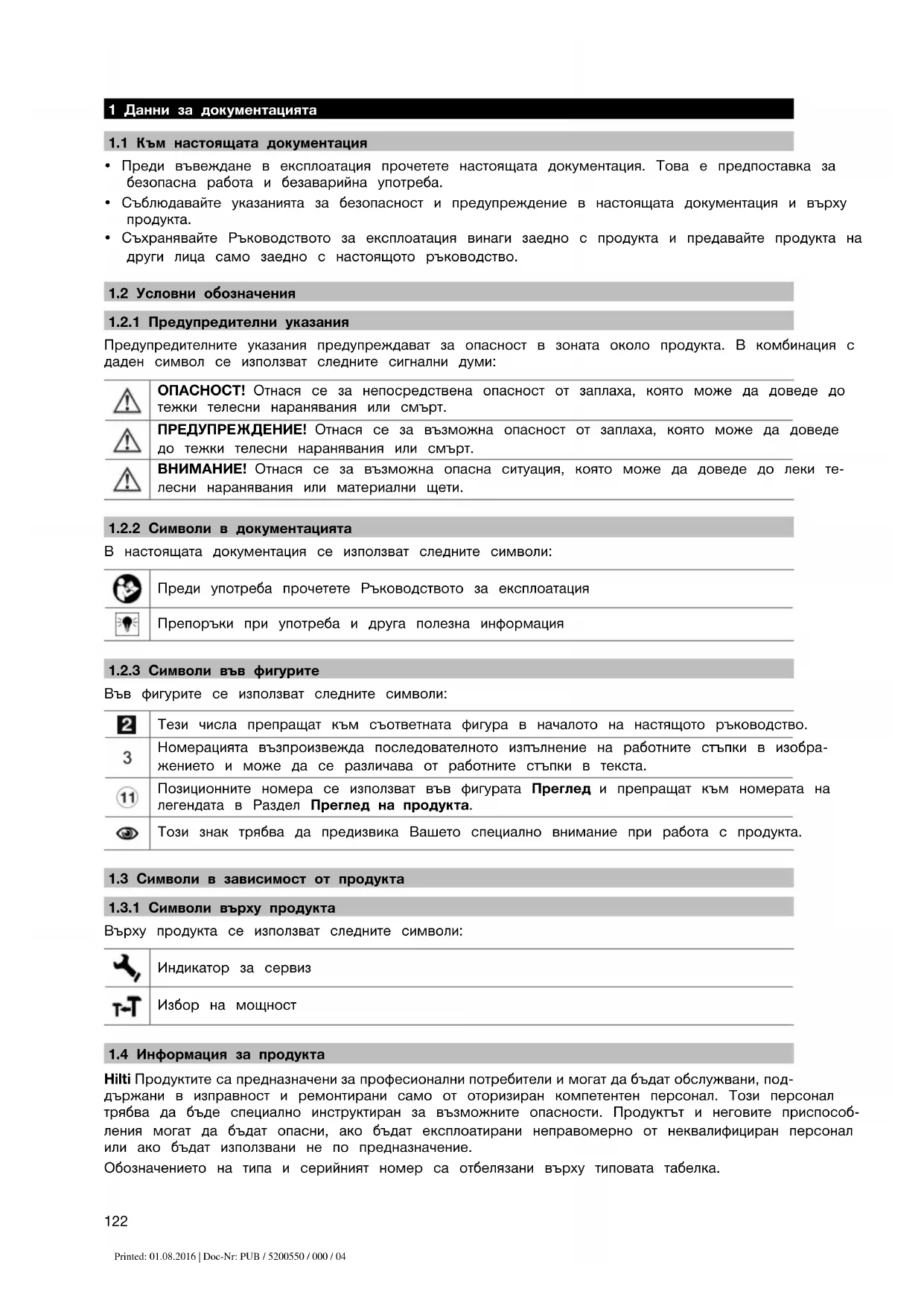

1.1 Към настоящата документация

• Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба.

• Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху

• Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други лица само заедно с настоящото ръководство.

1.2 Условни обозначения

1.2.1 Предупредителни указания

Предупредителните указания предупреждават за опасност в зоната около продукта. В комбинация с даден символ се използват следните сигнални думи: ОПАСНОСТ! Отнася се за непосредствена опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт. ПРЕДУПРЕЖДЕНИЕ! Отнася се за възможна опасност от заплаха, която може да доведе до тежки телесни наранявания или смърт. ВНИМАНИЕ! Отнася се за възможна опасна ситуация, която може да доведе до леки те- лесни наранявания или материални щети.

1.2.2 Символи в документацията

В настоящата документация се използват следните символи: Преди употреба прочетете Ръководството за експлоатация Препоръки при употреба и друга полезна информация

1.2.3 Символи във фигурите

Във фигурите се използват следните символи: Тези числа препращат към съответната фигура в началото на настящото ръководство. Номерацията възпроизвежда последователното изпълнение на работните стъпки в изобра- жението и може да се различава от работните стъпки в текста. Позиционните номера се използват във фигурата Преглед и препращат към номерата на легендата в Раздел Преглед на продукта. Този знак трябва да предизвика Вашето специално внимание при работа с продукта.

1.3 Символи в зависимост от продукта

1.3.1 Символи върху продукта

Върху продукта се използват следните символи: Индикатор за сервиз Избор на мощност

1.4 Информация за продукта

Hilti Продуктите са предназначени за професионални потребители и могат да бъдат обслужвани, под- държани в изправност и ремонтирани само от оторизиран компетентен персонал. Този персонал трябва да бъде специално инструктиран за възможните опасности. Продуктът и неговите приспособ- ления могат да бъдат опасни, ако бъдат експлоатирани неправомерно от неквалифициран персонал или ако бъдат използвани не по предназначение. Обозначението на типа и серийният номер са отбелязани върху типовата табелка. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04123 ▶ Пренесете серийния номер в представената по-долу таблица. Вие се нуждаето от данните за продукта, когато се обръщате с въпроси към нашето представителство или сервизен отдел. Данни за продукта Ударен секач TE 800AVR Поколение 01

1.5 Декларация за съответствие

Декларираме на собствена отговорност, че описаният тук продукт отговаря на действащите директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Werkzeuge | Hiltistraße 6 | 86916 Kaufering, DE 2 Безопасност

2.1 Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖДЕНИЕПрочетете всички указания за безопасност и инструкции. Неспазването на приведените по-долу указания за безопасност и инструкции може да доведе до електрически удар, пожар и/или тежки наранявания. Съхранявайте всички указания за безопасност и инструкции за бъдещи справки. Използваното в указанията за безопасност понятие "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (с мрежов кабел) и до захранвани от акумулатор електроинструменти (без мрежов кабел). Безопасност на работното място ▶ Поддържайте работното си място чисто и добре осветено. Безпорядъкът или недостатъчното осветление в работната зона могат да доведат до злополуки. ▶ Не работете с електроинструмента във взривоопасна среда, където има горими течности, газове или прах. В електроинструментите се отделят искри, които могат да възпламенят прахо- образни материали или пари. ▶ Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинстру- мента. Ако вниманието Ви бъде отклонено, може да загубите контрол върху уреда. Безопасност при работа с електроинструменти ▶ Съединителният щепсел на електроинструмента трябва да бъде подходящ за контакта. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със заземени електроинструменти, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и подходящи контакти намалява риска от електрически удар. ▶ Избягвайте допира на тялото Ви до заземени повърхности, като тръби, отоплителни уреди, печки и хладилници. Рискът от електрически удар се увеличава, когато тялото Ви е заземено. ▶ Предпазвайте електроинструментите от дъжд или влага. Проникването на вода в електроин- струмента повишава опасността от електрически удар. ▶ Не използвайте кабела за непривични цели, като носене на електроинструмента, окачване или издърпване на щепсела от контакта. Предпазвайте кабела от нагряване, масла, остри ръбове или движещи се части на уреда. Повредени или усукани кабели увеличават риска от електрически удар. ▶ Когато работите с електроинструмент на открито, използвайте само удължителни кабели, които са подходящи и за работа навън. Използването на удължителен кабел, предназначен за работа на открито, намалява риска от електрически удар. ▶ Ако не можете да избегнете работа с електроинструмента във влажна среда, използвайте ключ с дефектнотокова защита. Използването на ключ с дефектнотокова защита намалява риска от електрически удар. Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструмент. Не използвайте електроинструмент, когато сте уморени или се намирате под въздействие на наркотици, алкохол или медикаменти. Само един момент на невнимание при използването на електроинструмента може да доведе до сериозни наранявания. ▶ Носете лични предпазни средства и работете винаги със защитни очила. Носенето на лични предпазни средства, като дихателна маска, обезопасени обувки със стабилен грайфер, Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04124 защитна каска или антифони, според вида и употребата на електроинструмента, намалява риска от наранявания. ▶ Внимавайте да не включите неволно електроинструмента. Уверете се, че електроинструмен- тът е изключен, преди да го свържете към електрозахранването и/или акумулатора, преди да го вдигнете или пренасяте. Ако при носене на електроинструмента държите пръста си върху пусковия прекъсвач или ако свържете включения уред към електрозахранването, съществува опасност от злополука. ▶ Преди да включите електроинструмента, се уверете, че сте отстранили от него всички инструменти за регулиране или гаечни ключове. Инструмент или ключ, който се намира на въртящо се звено, може да причини наранявания. ▶ Избягвайте неудобните положения на тялото. Работете при стабилно положение на тялото и пазете равновесие във всеки един момент. Така ще можете по-добре да контролирате електроинструмента, ако възникнат неочаквани ситуации. ▶ Работете с подходящо облекло. Не работете с широки и дълги дрехи или украшения. Дръжте косата си, дрехите си и ръкавиците си на безопасно разстояние от въртящи се части. Широките дрехи, украшенията или дългите коси могат да бъдат захванати и увлечени от въртящи

▶ Ако е възможно монтирането на съоръжения за събиране и изсмукване на прах, се уверете, че те са включени и се използват правилно. Използването на прахоуловител може да намали породените от прахове опасности. Използване и обслужване на електроинструмента ▶ Не претоварвайте уреда. Използвайте електроинструментите само съобразно тяхното пред- назначение. Ще работите по-добре и по-безопасно, ако използвате подходящия електроинстру- мент в посочения диапазон на мощност. ▶ Не използвайте електроинструмент, чийто ключ е повреден. Електроинструмент, който не може повече да бъде включван или изключван, е опасен и трябва да бъде ремонтиран. ▶ Извадете щепсела от контакта и/или отстранете акумулатора, преди да предприемете дейст- вия по настройките на уреда, смяната на принадлежностите или преди да приберете уреда. Тази предпазна мярка премахва опасността от задействане на електроинструмента по невнимание. ▶ Съхранявайте неизползвани в момента електроинструменти на места, които са извън досега на деца. Не допускайте уредът да бъде използван от лица, които не са запознати с него или не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат опасни. ▶ Отнасяйте се към електроинструментите грижливо. Проверявайте дали подвижните елементи функционират безупречно и не заклинват, дали има счупени или повредени части, които нарушават функциите на електроинструмента. Преди да използвате уреда, дайте повредените части на ремонт. Много от злополуките се дължат на недобре поддържани електроинструменти. ▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове не заклинват и се водят по-леко. ▶ Използвайте елестроинструменти, принадлежности, сменяеми инструменти и т.н. съобразно настоящите инструкции. Съобразявайте се и с конкретните работни условия и с дейностите, които трябва да бъдат извършвани. Употребата на електроинструменти за цели, различни от предвидените от производителя, може да доведе до опасни ситуации. Сервизиране ▶ Ремонтът на електроинструмента трябва да се извършва само от квалифицирани специалисти и само с оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.

2.2 Указания за безопасност за чукове

▶ Носете антифони. Въздействието на шума може да доведе до загуба на слуха. ▶ Използвайте доставените заедно с уреда допълнителни ръкохватки. Загубата на контрол може да доведе до наранявания. ▶ Дръжте уреда за изолираните повърхности за хващане, когато извършвате работи, при които сменяемият инструмент може да попадне на скрита токопроводимост или на собствения си мрежов кабел. Контактът с тоководещи проводници може да постави под напрежение металните части на уреда и да доведе до електрически удар.

2.3 Допълнителни указания за безопасност за ударен секач

Безопасен начин на работа ▶ Използвайте уреда само в технически изправно състояние. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04125 ▶ Никога не извършвайте манипулации или промени по уреда. ▶ Използвайте доставените заедно с уреда допълнителни ръкохватки. Загубата на контрол може да доведе до наранявания. ▶ При пробиване на проходни отвори обезопасете областта на срещуположната страна на извърш- ваните дейности. Отделящите се отломки могат да изпаднат навън и / или надолу и да наранят други

▶ Винаги дръжте уреда здраво с две ръце за предвидените за целта ръкохватки. Поддържайте ракохватките сухи и чисти. ▶ Дръжте уреда за изолираните повърхности за хващане, когато извършвате работи, при които сменяемият инструмент може да попадне на скрита токопроводимост. Контактът с тоководещи проводници може да постави под напрежение също и метални части на уреда и да доведе до възникване на токов удар. ▶ При експлоатация на уреда носете подходящи защитни очила, защитна каска, антифони, защитни ръкавици и лека маска за дихателна защита. ▶ При подмяната на инструменти носете защитни ръкавици. Допирът до сменяемия инструмент може да доведе до порезни рани и изгаряния. ▶ Използвайте защита за очите. Отломките от материала могат да наранят тялото и очите. ▶ Преди началото на работния процес се осведомете за степента на опасност на отделящия се при работата прах. Използвайте промишлен прахоуловител с официално разрешен клас на защита, който отговаря на местните наредби за защита на работещите от прах. Прахове от материали, като съдържаща олово боя, някои видове дървесина, бетон/зидария/скала, които съдържат кварц и минерали, както и метали, могат да бъдат вредни за здравето. ▶ Погрижете се за доброто проветряване на работното място и при нужда носете маска за дихателна защита, която е подходяща за съответния прах. При допир или вдишване на прах могат да възникнат алергични реакции и/или заболявания на дихателните пътища на потребителя или на намиращите се в близост лица. Някои прахове, като прах от дъб или бук, се считат за канцерогенни, особено в комбинация с добавки за дървообработка (хромат, средства за защита на дървесина). Азбестосъдържащият материал трябва да се обработва само от специалисти. ▶ Правете работни паузи и упражнения за подобряване на кръвообращението в пръстите. При продължителна работа вибрациите могат да предизвикат нарушения на кръвоносните съдове или нервната система в областта на ставите на пръстите, ръцете или китките. Безопасност при работа с електроинструменти ▶ Преди началото на работния процес проверете работната зона за скрити електрически проводници, газо- и водопроводи. Външно лежащите метални елементи на уреда могат да причинят електрически удар, ако по невнимание повредите токопроводник. Грижливо отношение към електроинструменти и внимателно боравене с тях ▶ Преди да свалите електроинструмента, изчакайте, докато престане да работи. 3 Описание

Патронник и позициониране на секача

Вентилационни отвори

Странична ръкохватка

Включвател/изключвател

Индикатор за избор на мощност

Описаният продукт представлява електрически ударен секач с пневматичен ударен механизъм. Той е предназначен за тежки къртачни работи в зидария и бетон. ▶ Експлоатацията е разрешена само при посочените върху типовата табелка мрежово напрежение и мрежова честота. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04126

3.3 Active Vibration Reduction (AVR)

TE 800-AVR Ударният секач е оборудван с Active Vibration Reduction (AVR) система, която значително намалява вибрациите.

3.4 Сервизен индикатор

Ударният секач е оборудван със сервизен индикатор със светлинен сигнал. Състояние Значение Сервизният индикатор свети. • Достигнат е моментът за сервизно обслуж- ване. След първоначалното светване с уреда може да се работи още няколко часа, докато се задейства автоматичното изключване. Своевременно занесете продукта в сервиз на Hilti. Така той винаги ще бъде в готовност

3.5 Индикатор за избор на мощност

Ударният секач е оборудван с индикатор за избор на мощност със светлинен сигнал. Състояние Значение Индикаторът за избор на мощност свети. • Мощността на секача е намалена на 70%. За да се достигне пълна мощност, натиснете отново превключвателя за избор на мощност. Можете да настройте на пълна мощност само ако уредът е свързан към източник на захранване.

3.6 Обем на доставката

ударен секач, странична ръкохватка, Ръководство за експлоатация.

Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Център на Hilti или онлайн на: www.hilti.com. 4 Технически данни

4.1 Стойности на шумовите емисии, измерени съгласно EN 60745

Посоченото в настоящите инструкции ниво на трептения е измерено съгласно метод за измерване по стандарт EN 60745 и може да се използва за сравнение на електроинструменти помежду им. Този метод е подходящ и за предварителна оценка на натоварването от трептения. Посоченото ниво на трептения е представително за основните приложения на електроинструмента. Ако обаче електроинструментът се използва за други приложения с различни сменяеми инструменти или при недостатъчна поддръжка, в нивото на трептенията може да има отклонения. Това може значително да повиши натоварването от трептения през целия период на експлоатация. За точна преценка на натоварването от трептения трябва да се вземат предвид и периодите, в които уредът е изключен или работи, но не е в реална експлоатация. Това може значително да намали натоварването от трептения през целия период на експлоатация. Определете допълнителни защитни мерки за работещия срещу въздействието на трептенията, като например: поддръжка на електроинструмента и работните инструменти, поддържане на топли ръце, организация на работните процеси. Ниво на звукова мощност (L

94 дБ(А) Гарантирано ниво на звукова мощност (L WAd

98 дБ(А) Емисионно ниво на звуково налягане (L

4.2 Стойности на вибрациите, измерени съгласно EN 60745

4.3 Технически данни

При работа с генератор или трансформатор мощността им на отдаване трябва да бъде най-малко двойно по-висока от номиналната консумация, посочена на типовата табелка на уреда. Работното напрежение на трансформатора или генератора по всяко време трябва да бъде в рамките на +5 % и -15 % от номиналното напрежение на уреда. Данните са валидни за номинално напрежение 230 V. При променливо напрежение и специфични за дадена страна изпълнения данните могат да варират. Върху типовата табелка можете да намерите номиналното напрежение и честота, както и номиналната консумация, респ. номиналния ток. Номинална консумация 1 850 Вт Енергия на единичен удар в съответствие с EPTA- Procedure 05/2009 21 Дж 5 Експлоатация

5.1 Монтиране на странична ръкохватка 2

Опасност от нараняване Загуба на контрол върху ударния секач. ▶ Уверете се, че страничната ръкохватка е монтирана правилно и е закрепена надлежно. ▶ Монтирайте страничната ръкохватка.

5.2 Смяна на сменяем инструмент 3

ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване При експлоатация инструментът се нагорещява. ▶ При смяна на инсктрументи носете защитни ръкавици.

1. Смажете леко опашката за захващане на сменяемия инструмент .

2. Пъхнете сменяемия инструмент докрай в патронника до ограничителя и го оставете да се застопори.

◁ Продуктът е в готовност за работа.

3. Издърпайте обратно докрай блокировката на инструмента до ограничителя и извадете сменяемия

Използвайте само оригинална смазка на Hilti. Използването на неподходяща смазка може да причини повреди по продукта.

5.3 Изваждане на инструмент 4

Опасност от пожар. Опасност при контакт между горещ инструмент и лесно запалими

▶ Не оставяйте горещия инструмент върху лесно запалими материали. ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване При експлоатация инструментът се нагорещява.

При смяна на инсктрументи носете защитни ръкавици. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04128 ▶ Извадете инструмента.

5.4 Позициониране на секача

Опасност от нараняване Загуба на контрол върху посоката на къртене. ▶ Не работете в положение "Позициониране на секача". Поставете превключвателя за избор на функции в положение "Къртене", докато се застопори.

Секачът може да бъде позициониран в 6 различни позиции (на стъпки през 60°). По този начин можете винаги да работите с плоски и фасонни секачи в съответната оптимална работна позиция. ▶ Поставете сменяемия инструмент.→ страница 127

5.5 Настройка на мощността на секача

1. Натиснете превключвателя за избор на мощност.

◁ Индикаторът за избор на мощност свети в жълто. ◁ Мощността е намалена на 70%.

Ако искате да къртите прецизно, намалете мощността на 70%.

За да можете да настройте мощността, уредът трябва да бъде свързан към източник за захранване.

2. За да къртите отново на пълна мощност, натиснете превключвателя за избор на мощност.

Работа при ниски температури: Уредът изисква минимална работна температура, за да заработи ударният механизъм. За да достигнете тази температура, притиснете уреда за кратко време към основата и го оставете да поработи на празен ход. Ако се налага, повторете тази процедура, докато ударният механизъм заработи.

2. Поставете секача на около 80-100 мм (3¹⁄₈" - 4") от ръба.

3. За да включите уреда, натиснете включвателя/изключвателя в посока надясно.

◁ Включвателя/изключвателят е застопорен в дясната позиция.

4. За да изключите уреда, натиснете включвателя/изключвателя в посока наляво.

◁ Включвателят/изключвателят е застопорен в лявата позиция.

Твърде малката сила на натиск води до отскачане на секача. Твърде голямата сила на натиск води до намаляване на мощността на къртене. При работа с арматурна стомана, моля, винаги насочвайте секача към ръба на материала, а не към арматурната стомана. 6 Помощ при наличие на смущения

6.1 Локализиране на повреди

За наличие на смущения, които не са посочени в таблицата или които Вие сами не можете да отстраните, моля, да се свържете с нашия сервиз на Hilti. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04129 Смущение Възможна причина Решение Уредът не се включва. Инициализацията на електро- никата е включена (до около 1 секунда след включването на щепсела) или електронната бло- кировка срещу включване е ак- тивирана след прекъсване на електрозахранването. ▶ След това изключете уреда и отново го включете. Мрежовото електрозахранване е прекъснато. ▶ Включете друг електроуред и проверете дали функционира. Мрежовият кабел или щепселът са неизправни. ▶ Да се проверят от електрос- пециалист и при нужда да се

Командният ключ показва де-

▶ Предайте уреда за проверка от електроспециалист и при нужда подменете графитите. Генератор в Спящ режим ▶ Натоварете генератора с втори потребител (напр. лампа за строителна площадка). Уредът не се включва и ин- дикаторът за сервиз свети в

Графитите са износени. ▶ Да се проверят от електрос- пециалист и при нужда да се

Повреди по уреда. ▶ Предайте уреда в сервиз на Hilti за ремонт. Няма удар. Уредът е твърде студен. ▶ Поставете уреда за кратко време върху основата и го оставете да се върти на празен ход, за да достигне работна температура. Повреди по уреда. ▶ Предайте уреда в сервиз на Hilti за ремонт. Уредът не се включва. Инициализацията на електро- никата е включена (до около 1 секунда след включването на щепсела) или електронната бло- кировка срещу включване е ак- тивирана след прекъсване на електрозахранването. ▶ След това изключете уреда и отново го включете. Мрежовото електрозахранване е прекъснато. ▶ Включете друг електроуред и проверете дали функционира. Мрежовият кабел или щепселът са неизправни. ▶ Да се проверят от електрос- пециалист и при нужда да се

Командният ключ показва де-

▶ Предайте уреда за проверка от електроспециалист и при нужда подменете графитите. Генератор в Спящ режим ▶ Натоварете генератора с втори потребител (напр. лампа за строителна площадка). Уредът се включва и инди- каторът за сервиз свети в

Сервизният индикатор свети. ▶ Предайте уреда в сервиз на Hilti за прверка или за ремонт. Уредът не работи на пълна

Намаляването на мощността е активирано. ▶ Натиснете превключвателя за избор на мощност (съблю- давайте индикатора за избор на мощност). След това из- ключете уреда и отново го

Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 04130 Смущение Възможна причина Решение Уредът не работи на пълна

Удължителният кабел е твърде дълъг и / или с твърде малко напречно сечение. ▶ Използвайте удължителен кабел с достатъчно голямо напречно сечение. (1,5 мм² до 40 м; 2,5 мм² при 65 м). Електрозахранването е с твърде ниско напрежение. ▶ Включете уреда към друго електрозахранване. Ударният секач не може да се извади от фиксатора. Патронникът не е издърпан до- край назад. ▶ Издърпайте блокировката на инструмента докрай назад до ограничителя и извадете инструмента. 7 Третиране на отпадъци Уредите на Hilti са произведени в по-голямата си част от материали за многократна употреба. Предпоставка за многократното им използване е тяхното правилно разделяне. В много страни фирмата Hilti изкупува обратно Вашите употребявани уреди. Попитайте отдела на Hilti за обслужване на клиенти или Вашия търговски представител. ▶ Не изхвърляйте електроинструменти заедно с битови отпадъци! 8 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по
