MANUALE UTENTE TE 800 HILTI

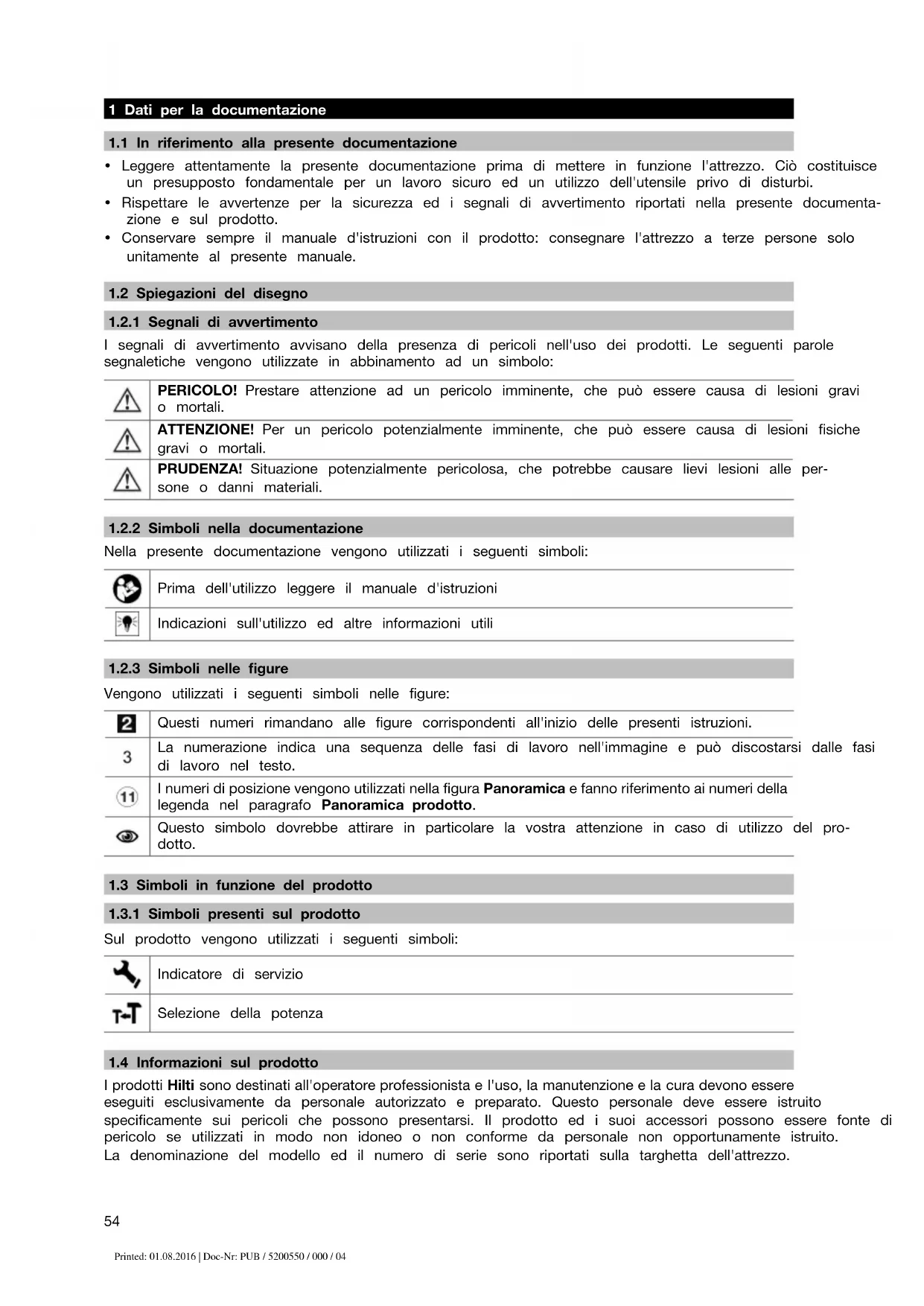

1.1 In riferimento alla presente documentazione

• Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi.

• Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.

• Conservare sempre il manuale d'istruzioni con il prodotto: consegnare l'attrezzo a terze persone solo unitamente al presente manuale.

1.2 Spiegazioni del disegno

1.2.1 Segnali di avvertimento

I segnali di avvertimento avvisano della presenza di pericoli nell'uso dei prodotti. Le seguenti parole segnaletiche vengono utilizzate in abbinamento ad un simbolo: PERICOLO! Prestare attenzione ad un pericolo imminente, che può essere causa di lesioni gravi o mortali. ATTENZIONE! Per un pericolo potenzialmente imminente, che può essere causa di lesioni fisiche gravi o mortali. PRUDENZA! Situazione potenzialmente pericolosa, che potrebbe causare lievi lesioni alle per- sone o danni materiali.

1.2.2 Simboli nella documentazione

Nella presente documentazione vengono utilizzati i seguenti simboli: Prima dell'utilizzo leggere il manuale d'istruzioni Indicazioni sull'utilizzo ed altre informazioni utili

1.2.3 Simboli nelle figure

Vengono utilizzati i seguenti simboli nelle figure: Questi numeri rimandano alle figure corrispondenti all'inizio delle presenti istruzioni. La numerazione indica una sequenza delle fasi di lavoro nell'immagine e può discostarsi dalle fasi di lavoro nel testo. I numeri di posizione vengono utilizzati nella figura Panoramica e fanno riferimento ai numeri della legenda nel paragrafo Panoramica prodotto. Questo simbolo dovrebbe attirare in particolare la vostra attenzione in caso di utilizzo del pro- dotto.

1.3 Simboli in funzione del prodotto

1.3.1 Simboli presenti sul prodotto

Sul prodotto vengono utilizzati i seguenti simboli: Indicatore di servizio Selezione della potenza

1.4 Informazioni sul prodotto

I prodotti Hilti sono destinati all'operatore professionista e l'uso, la manutenzione e la cura devono essere eseguiti esclusivamente da personale autorizzato e preparato. Questo personale deve essere istruito specificamente sui pericoli che possono presentarsi. Il prodotto ed i suoi accessori possono essere fonte di pericolo se utilizzati in modo non idoneo o non conforme da personale non opportunamente istruito. La denominazione del modello ed il numero di serie sono riportati sulla targhetta dell'attrezzo. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0455 ▶ Riportare il numero di serie nella tabella seguente. I dati relativi al prodotto sono necessari in caso di richieste al nostro rappresentante o al Centro Riparazioni. Dati prodotto Martello scalpellatore TE 800AVR Generazione 01 N. di serie

1.5 Dichiarazione di conformità

Sotto nostra unica responsabilità, dichiariamo che il prodotto qui descritto è stato realizzato in conformità alle direttive e norme vigenti. L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Werkzeuge | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicurezza

2.1 Indicazioni generali di sicurezza per attrezzi elettrici

AVVERTENZA Leggere tutte le indicazioni di sicurezza e le istruzioni. La mancata osservanza delle indicazioni di sicurezza e delle istruzioni può provocare scosse elettriche, incendi e/o lesioni gravi. Si raccomanda di conservare tutte le indicazioni di sicurezza e le istruzioni per gli utilizzi futuri. Il termine "attrezzo elettrico" utilizzato nelle indicazioni di sicurezza si riferisce ad attrezzi elettrici alimentati dalla rete (con cavo di alimentazione) e ad attrezzi elettrici alimentati a batteria (senza cavo di alimentazione). Sicurezza sul posto di lavoro ▶ Mantenere pulita e ben illuminata la zona di lavoro. Il disordine o le zone di lavoro non illuminate possono essere fonte di incidenti. ▶ Evitare di lavorare con l'attrezzo elettrico in ambienti soggetti a rischio di esplosioni nei quali si trovino liquidi, gas o polveri infiammabili. Gli attrezzi elettrici producono scintille che possono far infiammare la polvere o i gas. ▶ Tenere lontani i bambini e le altre persone durante l'impiego dell'attrezzo elettrico. Eventuali distrazioni potranno comportare la perdita del controllo sull'attrezzo. Sicurezza elettrica ▶ La spina di collegamento dell'attrezzo deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non utilizzare adattatori con gli attrezzi elettrici dotati di messa a terra di protezione. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche. ▶ Evitare il contatto del corpo con superfici con messa a terra, come tubi, radiatori, fornelli e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è collegato a terra. ▶ Tenere gli attrezzi elettrici al riparo dalla pioggia o dall'umidità. L'eventuale infiltrazione di acqua in un attrezzo elettrico aumenta il rischio di scosse elettriche. ▶ Non usare il cavo per scopi diversi da quelli previsti, per trasportare o appendere l'attrezzo elettrico, né per estrarre la spina dalla presa di corrente. Tenere il cavo al riparo da fonti di calore, dall'olio, dagli spigoli o da parti dell'attrezzo in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio di scosse elettriche. ▶ Qualora si voglia usare l'attrezzo elettrico all'aperto, impiegare esclusivamente cavi di prolunga adatti anche per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio di scosse elettriche. ▶ Se non è possibile evitare l'uso dell'attrezzo elettrico in un ambiente umido, utilizzare un circuito di sicurezza per correnti di guasto. L'utilizzo di un circuito di sicurezza per correnti di guasto evita il rischio di scosse elettriche. Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcol o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può provocare gravi lesioni. ▶ Indossare sempre l'equipaggiamento di protezione personale e gli occhiali protettivi. Se si avrà cura d'indossare l'equipaggiamento di protezione personale come la mascherina antipolvere, le calzature Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0456 antinfortunistiche antiscivolo, l'elmetto di protezione o le protezioni acustiche, a seconda dell'impiego previsto per l'attrezzo, si potrà ridurre il rischio di lesioni. ▶ Evitare l'accensione involontaria dell'attrezzo. Accertarsi che l'attrezzo elettrico sia spento prima di collegare l'alimentazione di corrente e/o la batteria, prima di prenderlo o trasportarlo. Comportamenti come tenere il dito sopra l'interruttore durante il trasporto o collegare l'attrezzo acceso all'alimentazione di corrente possono essere causa di incidenti. ▶ Rimuovere gli strumenti di regolazione o la chiave inglese prima di accendere l'attrezzo elettrico. Un utensile o una chiave che si trovino in una parte in rotazione dell'attrezzo possono causare lesioni. ▶ Evitare di assumere posture anomale. Cercare di tenere una posizione stabile e di mantenere sempre l'equilibrio. In questo modo sarà possibile controllare meglio l'attrezzo elettrico in situazioni inaspettate. ▶ Indossare un abbigliamento adeguato. Evitare di indossare vestiti larghi o gioielli. Tenere i capelli, i vestiti e i guanti lontani da parti in movimento. I vestiti larghi, i gioielli o i capelli lunghi possono impigliarsi nelle parti in movimento. ▶ Se è possibile montare dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano collegati e vengano utilizzati in modo corretto. L'impiego di un dispositivo di aspirazione della polvere può diminuire il pericolo rappresentato dalla polvere. Utilizzo e manovra dell'attrezzo elettrico ▶ Non sovraccaricare l'attrezzo. Impiegare l'attrezzo elettrico adatto per eseguire il lavoro. Uti- lizzando l'attrezzo elettrico adatto, si potrà lavorare meglio e con maggior sicurezza nell'ambito della gamma di potenza indicata.

Non utilizzare attrezzi elettrici con interruttori difettosi. Un attrezzo elettrico che non si possa più accendere o spegnere è pericoloso e deve essere riparato. ▶ Estrarre la spina dalla presa di corrente e/o la batteria, prima di regolare l'attrezzo, di sostituire pezzi di ricambio e accessori o prima di riporre l'attrezzo. Tale precauzione eviterà che l'attrezzo elettrico possa essere messo in funzione inavvertitamente. ▶ Custodire gli attrezzi elettrici non utilizzati al di fuori della portata dei bambini. Non fare usare l'utensile a persone che non sono abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli attrezzi elettrici sono pericolosi se utilizzati da persone inesperte. ▶ Effettuare accuratamente la manutenzione degli attrezzi elettrici. Verificare che le parti mobili funzionino perfettamente senza incepparsi, che non ci siano pezzi rotti o danneggiati al punto tale da limitare la funzione dell'attrezzo elettrico stesso. Far riparare le parti danneggiate prima d'impiegare l'attrezzo. Molti incidenti sono provocati da una manutenzione scorretta degli attrezzi elettrici. ▶ Mantenere affilati e puliti gli utensili da taglio. Gli utensili da taglio conservati con cura ed affilati tendono meno ad incastrarsi e sono più facili da guidare. ▶ Seguire attentamente le presenti istruzioni durante l'utilizzo dell'attrezzo elettrico, degli accessori, degli utensili, ecc. A tale scopo, valutare le condizioni di lavoro e il lavoro da eseguire. L'impiego di attrezzi elettrici per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo. Assistenza ▶ Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico.

2.2 Indicazioni di sicurezza per martelli

▶ Indossare protezioni acustiche. Il rumore può provocare la perdita dell'udito. ▶ Utilizzare l'attrezzo con le impugnature supplementari fornite in dotazione. Un'eventuale perdita del controllo può provocare lesioni. ▶ Afferrare l'attrezzo dalle impugnature isolate quando si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti o con il cavo di alimentazione dell'attrezzo stesso. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dello strumento e causare così una scossa elettrica.

2.3 Indicazioni di sicurezza aggiuntive martello scalpellatore

Sicurezza delle persone ▶ Utilizzare questo prodotto solo se in perfette condizioni tecniche di funzionamento. ▶ Non manipolare né apportare mai modifiche all'attrezzo. ▶ Utilizzare l'attrezzo con le impugnature supplementari fornite in dotazione. Un'eventuale perdita del controllo può provocare lesioni. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0457 ▶ In caso di lavori di sfondamento, mettere in sicurezza la zona sul lato di fronte / opposto al luogo di lavoro. Il materiale prodotto con lo sfondamento potrebbe cadere fuori e/o in basso, causando lesioni ad altre persone. ▶ Tenere sempre l'attrezzo saldamente con entrambe le mani e utilizzando le apposite impugnature. Mantenere sempre le impugnature pulite ed asciutte. ▶ Se si eseguono lavori durante i quali è possibile che l'utensile entri in contatto con cavi elettrici nascosti, afferrare l'attrezzo dalle impugnature isolate. Il contatto con un cavo sotto tensione può mettere sotto tensione anche i componenti metallici dello strumento e causare così una scossa elettrica. ▶ Durante l'utilizzo dell'attrezzo indossare occhiali di protezione adeguati, elmetto protettivo, protezioni acustiche, guanti di protezione ed una leggera maschera di protezione per le vie respiratorie. ▶ Indossare guanti protettivi anche durante il cambio utensile. Un eventuale contatto con l'utensile utilizzato può causare lesioni da taglio ed ustioni. ▶ Utilizzare occhiali di protezione. Un materiale scheggiato può causare ferite al corpo ed agli occhi dell'operatore. ▶ Prima di iniziare il lavoro, verificare la categoria di rischio delle polveri che si formeranno durante il lavoro. Impiegare un aspirapolvere da cantiere con classificazione di protezione rilasciata ufficialmente, che sia conforme alle disposizioni locali sulla protezione dalla polvere. Le polveri prodotte da alcuni materiali, come le vernici a contenuto di piombo, alcuni tipi di legno, calcestruzzo / muratura / pietra, che contengono quarzo, e minerali o metallo, possono essere dannose per la salute. ▶ Accertarsi che la postazione di lavoro sia ben ventilata e, all'occorrenza, indossare una mascherina antipolvere adatta alla polvere prodotta durante la lavorazione. Il contatto o l'inalazione di polvere possono provocare reazioni allergiche e/o patologie delle vie aeree dell'utente oppure delle persone che si trovano nelle vicinanze. Alcune polveri, come la polvere di quercia o di faggio sono cancerogene, soprattutto se combinate ad additivi per il trattamento del legno (cromato, antisettico per legno). I materiali contenenti amianto devono essere trattati soltanto da personale esperto. ▶ Fare delle pause durante il lavoro ed esercizi per una migliore circolazione sanguigna delle dita. In caso di lavori prolungati, a causa delle vibrazioni si possono verificare disturbi ai vasi sanguigni o al sistema nervoso per quanto riguarda dita, mani o polsi. Sicurezza elettrica ▶ Prima di iniziare a lavorare controllare l'area di lavoro per individuare eventuali cavi elettrici, condutture del gas o dell'acqua nascosti. Le parti metalliche esterne dell'attrezzo possono causare una scossa elettrica se, inavvertitamente, viene danneggiato un cavo elettrico. Utilizzo conforme e cura degli attrezzi elettrici ▶ Attendere finché l'attrezzo elettrico non si arresta prima di deporlo. 3 Descrizione

3.1 Componenti dello strumento, elementi di comando e di visualizzazione 1

Porta-utensile e posizionamento dello scalpello

Feritoie di raffreddamento

Feritoie di ventilazione

Indicatore di servizio

Indicatore della potenza selezionata

3.2 Utilizzo conforme

Il prodotto descritto è un martello scalpellatore elettrico con dispositivo di percussione pneumatico. Questo utensile è concepito per lavori di scalpellatura gravosi su opere in muratura e calcestruzzo. ▶ L'utilizzo dell'attrezzo deve avvenire in conformità a tensione e frequenza di rete riportate sulla targhetta. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0458

3.3 Active Vibration Reduction (AVR)

TE 800-AVR Il martello scalpellatore è equipaggiato con un sistema Active Vibration Reduction (AVR), che riduce molto le vibrazioni.

3.4 Indicatore di servizio

Il martello scalpellatore è dotato di un indicatore di servizio con segnale luminoso. Stato Significato L'indicatore di servizio si illumina. • È scaduto il periodo per un intervento di assistenza. Dall'accensione dell'indicatore, con l'attrezzo è possibile lavorare ancora per alcune ore effettive, prima che entri in funzione lo spegnimento automatico dell'attrezzo. Portare tempestivamente l'attrezzo ad un Centro Riparazioni Hilti. Così rimane sempre pronto all'uso.

3.5 Indicatore della potenza selezionata

Il martello scalpellatore è equipaggiato con un indicatore della potenza selezionata dotato di segnale luminoso. Stato Significato Indicatore della potenza selezionata acceso. • La potenza di scalpellatura è ridotta al 70%. Per la piena potenza di scalpellatura, premere nuovamente l'interruttore di selezione della potenza. È possibile impostare la potenza di scalpellatura solo se l'attrezzo è collegato ad un'alimentazione elettrica.

Martello scalpellatore, impugnatura laterale, manuale d'istruzioni. Nota Altri prodotti di sistema, omologati per il vostro utensile, sono reperibili presso il vostro centro assistenza Hilti oppure online all'indirizzo: www.hilti.com. 4 Dati tecnici

4.1 Valori relativi all'emissione di rumori calcolati secondo la norma EN 60745

Il valore delle oscillazioni indicato sulle presenti istruzioni è stato misurato secondo una procedura conforme alla norma EN 60745 e può essere utilizzato per il confronto con altri attrezzi elettrici. Inoltre, è anche adatto ad una valutazione preventiva del valore delle oscillazioni. Il valore delle oscillazioni indicato si riferisce alle applicazioni principali dell'attrezzo elettrico. Se l'attrezzo elettrico viene impiegato per altre applicazioni, con attrezzi diversi o con un'insufficiente manutenzione, i valori sulle oscillazioni potrebbero variare. Ciò potrebbe aumentare considerevolmente il valore delle oscillazioni per l'intera durata di utilizzo. Per una valutazione precisa del valore delle oscillazioni, occorre anche tenere conto degli intervalli di tempo in cui l'attrezzo è spento oppure è acceso, ma non utilizzato. Ciò potrebbe ridurre considerevolmente il valore delle oscillazioni per l'intera durata di utilizzo. Attuare misure di sicurezza aggiuntive per proteggere l'utilizzatore dall'effetto delle vibrazioni, come ad esempio: manutenzione sugli attrezzi elettrici e sugli accessori, tenere calde le mani, organizzazione dei processi di lavoro. Livello di potenza sonora (L

98 dB(A) Incertezza livello di potenza sonora (K

3 dB(A) Livello di potenza sonora misurato (L

94 dB(A) Livello di potenza sonora garantito (L WAd

87 dB(A) Incertezza pressione acustica (K

4.2 Valori delle vibrazioni calcolati secondo EN 60745

In caso di utilizzo con un generatore o trasformatore, la potenza degli stessi deve essere almeno doppia rispetto all'assorbimento di potenza nominale riportata sulla targhetta dell'attrezzo. La tensione d'esercizio del trasformatore o generatore deve essere sempre compresa tra il +5 % e il -15 % della tensione nominale dell'attrezzo. Le indicazioni sono valide per una tensione nominale di 230 V. In caso di tensioni diverse e versioni specifiche per Paese, i dati potrebbero variare. La tensione nominale e la frequenza, nonché l'assorbimento nominale e/o la corrente nominale dell'attrezzo sono rilevabili dalla relativa targhetta. Assorbimento di potenza nominale

Energia per colpo singolo secondo la procedura EPTA 05/2009 21 J 5 Utilizzo

5.1 Montaggio dell'impugnatura laterale 2

PRUDENZA Pericolo di lesioni Perdita di controllo del martello scalpellatore. ▶ Accertarsi che l'impugnatura laterale sia montata correttamente e fissata in modo regolare. ▶ Montare l'impugnatura laterale.

5.2 Sostituzione dell'utensile 3

ATTENZIONE Pericolo di lesioni L'utensile si surriscalda con l'uso. ▶ Indossare guanti protettivi durante il cambio utensile.

1. Ingrassare leggermente l'estremità dell'utensile.

2. Inserire l'utensile fino a battuta nel porta-utensile e farlo scattare in posizione.

◁ Il prodotto è pronto all'uso

3. Tirare indietro il dispositivo di blocco utensili fino a battuta ed estrarre l'utensile.

Nota Utilizzare solamente grasso originale Hilti. L'uso di un grasso non adatto può danneggiare il prodotto.

5.3 Rimozione dell'utensile 4

PERICOLO Pericolo d'incendio Pericolo in caso di contatto tra l'utensile caldo e materiali facilmente infiammabili. ▶ Non appoggiare l'utensile caldo su materiali facilmente infiammabili. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0460 ATTENZIONE Pericolo di lesioni L'utensile si surriscalda con l'uso. ▶ Indossare guanti protettivi durante il cambio utensile. ▶ Estrarre l'utensile.

5.4 Posizionamento scalpelli

PRUDENZA Pericolo di lesioni Perdita del controllo sulla direzione dello scalpello. ▶ Non lavorare nella posizione "Posizionamento dello scalpello". Portare il selettore funzione in posizione "Scalpellatura" , fino a farlo scattare in sede. Nota Lo scalpello può essere impostato in 6 diverse posizioni (ad intervalli di 60°). In questo modo è possibile lavorare sempre nella posizione ottimale sia con scalpelli piatti, sia con scalpelli sagomati. ▶ Inserire l'utensile.→ Pagina 59

5.5 Impostazione della potenza di scalpellatura

1. Premere l'interruttore di selezione della potenza.

◁ L'indicatore della potenza selezionata si accende in giallo. ◁ La potenza viene ridotta al 70%. Nota Se si desiderano scalpellature precise, ridurre la potenza al 70%. Nota Per poter regolare la potenza, l'attrezzo dev'essere collegato ad un'alimentazione elettrica.

2. Per poter eseguire nuovamente lavori di scalpellatura a piena potenza, premere l'interruttore di selezione

1. Inserire la spina di rete nella presa.

Nota Lavorare sempre a basse temperature. L'apparecchio necessita di una temperatura d'esercizio minima affinché il dispositivo di percussione entri in funzione. Per raggiungerla, appoggiare brevemente l'attrezzo sulla superficie di lavoro e farlo funzionare al minimo. Il dispositivo di percussione entrerà in funzione non appena l'apparecchio raggiungerà la temperatura d'esercizio minima.

2. Applicare lo scalpello a circa 80-100 mm (3¹⁄₈" - 4") dal bordo.

3. Per inserire l'attrezzo, premere l'interruttore on/off verso destra.

◁ L'interruttore on/off si blocca in posizione destra.

4. Per spegnere l'attrezzo, premere l'interruttore on/off verso sinistra.

◁ L'interruttore on/off si blocca in posizione sinistra. Nota Una pressione di appoggio troppo bassa induce lo scalpello a saltare. Una pressione di appoggio eccessiva provoca una riduzione della potenza di scalpellatura. In presenza dei tondini di armatura si prega di dirigere lo scalpello sempre verso il bordo del materiale, non verso i tondini di armatura. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0461 6 Aiuti in caso di anomalie

6.1 Problemi e soluzioni

In caso di anomalie non indicate nella presente tabella o che non è possibile risolvere per proprio conto, si prega di rivolgersi al Centro Riparazioni Hilti. Anomalia Possibile causa Soluzione L'attrezzo non parte. Inizializzazione dell'elettronica in corso ( fino a circa 1 secondo dal- l'innesto della spina) o blocco elet- tronico dell'avviamento dopo l'in- terruzione dell'alimentazione atti- vata. ▶ Successivamente spegnere e riaccendere l'attrezzo. Guasto alla rete elettrica. ▶ Collegare un altro attrezzo elettrico e verificarne il funzio- namento. Cavo di alimentazione o spina di- fettosi. ▶ Far controllare da un elettricista e farlo sostituire, se necessario. Interruttore di comando difettoso. ▶ Far controllare l'attrezzo da un tecnico elettricista e, se necessario, fare sostituire i carboncini. Generatore in modalità Sleep ▶ Sollecitare il generatore con una seconda utenza (ad esempio una lampada da cantiere). L'attrezzo non parte e l'indi- catore di servizio si illumina di colore rosso. Spazzole consumate. ▶ Far controllare da un elettricista e farlo sostituire, se necessario. L'attrezzo è danneggiato. ▶ Fare riparare l'attrezzo dal Centro Riparazioni Hilti . La percussione non funziona. Attrezzo troppo freddo. ▶ Per portarlo alla temperatura d'esercizio, appoggiare breve- mente l'attrezzo sulla superficie di lavoro e farlo funzionare al minimo. L'attrezzo è danneggiato. ▶ Fare riparare l'attrezzo dal Centro Riparazioni Hilti . L'attrezzo non parte. Inizializzazione dell'elettronica in corso ( fino a circa 1 secondo dal- l'innesto della spina) o blocco elet- tronico dell'avviamento dopo l'in- terruzione dell'alimentazione atti- vata. ▶ Successivamente spegnere e riaccendere l'attrezzo. Guasto alla rete elettrica. ▶ Collegare un altro attrezzo elettrico e verificarne il funzio- namento. Cavo di alimentazione o spina di- fettosi. ▶ Far controllare da un elettricista e farlo sostituire, se necessario. Interruttore di comando difettoso. ▶ Far controllare l'attrezzo da un tecnico elettricista e, se necessario, fare sostituire i carboncini. Generatore in modalità Sleep ▶ Sollecitare il generatore con una seconda utenza (ad esempio una lampada da cantiere). Si accende con luce rossa e l'attrezzo funziona. L'indicatore di servizio si illumina. ▶ Far eseguire la manutenzione o la riparazione presso il Centro Riparazioni Hilti. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0462 Anomalia Possibile causa Soluzione L'attrezzo non ha piena po- tenza. Riduzione della potenza attivata. ▶ Azionare l'interruttore di sele- zione della potenza (osservare l'indicatore della potenza se- lezionata). Successivamente spegnere e riaccendere l'at- trezzo. Cavo di prolunga troppo lungo e / o con sezione insufficiente. ▶ Utilizzare un cavo di prolunga con una sezione sufficiente. (1,5 mm² fino a 40 m; da 2,5 mm² a 65 m). L'alimentazione di corrente ha una tensione troppo bassa. ▶ Collegare l'attrezzo ad un'altra alimentazione elettrica. Lo scalpello non può essere estratto dal mandrino di bloc- caggio. Manicotto del mandrino non com- pletamente retratto. ▶ Tirare indietro il dispositivo di blocco utensili fino a battuta ed estrarre l'utensile. 7 Smaltimento Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro dei vecchi attrezzi ed al loro riciclaggio. Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti. ▶ Non gettare le apparecchiature elettriche tra i rifiuti domestici. 8 Garanzia del costruttore ▶ In caso di domande sulle condizioni di garanzia, rivolgersi al partner Hilti locale. Printed: 01.08.2016 | Doc-Nr: PUB / 5200550 / 000 / 0463 1 Dane dotyczące dokumentacji
