MANUAL DE UTILIZARE KHS 3700 AL-KO

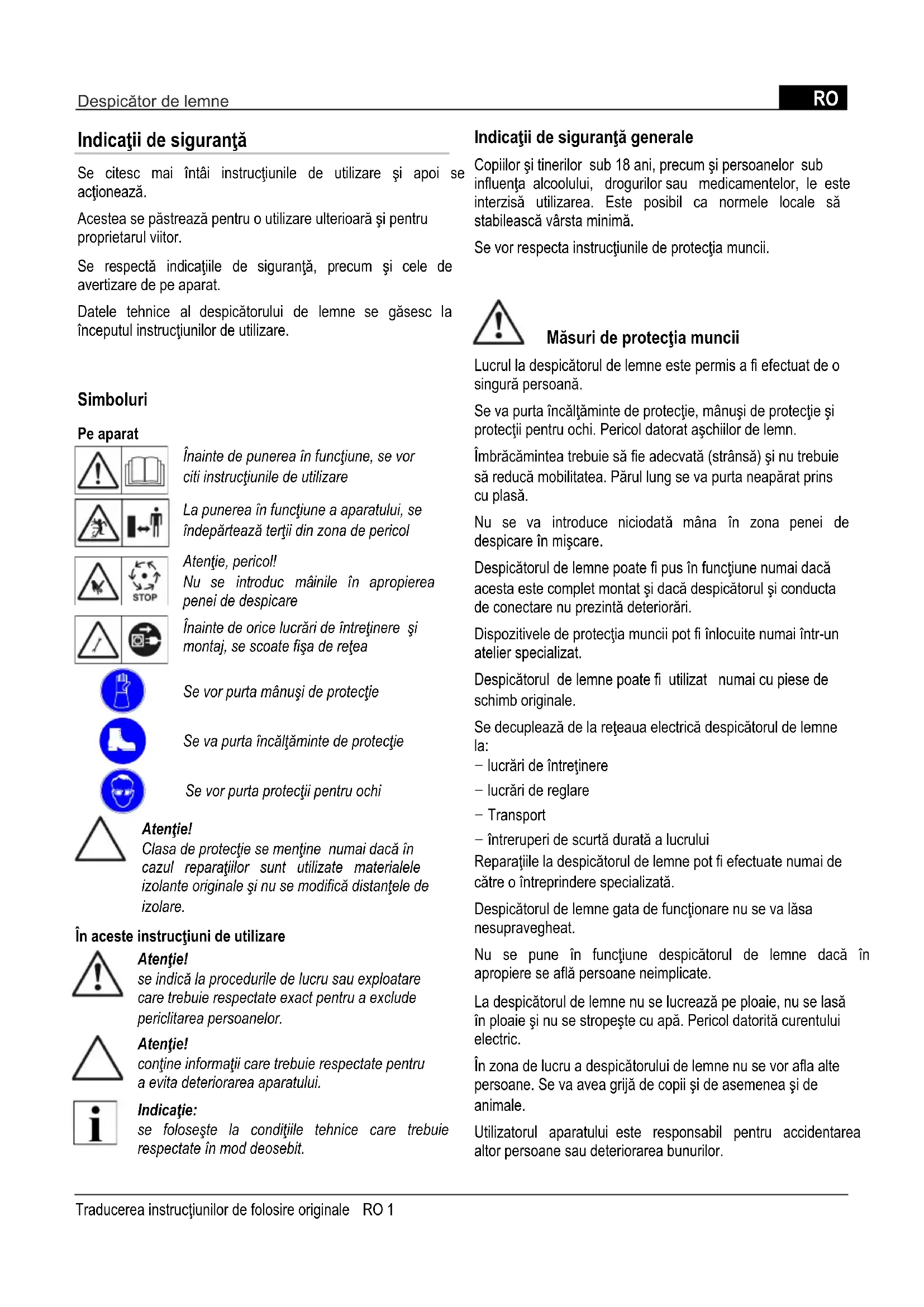

Indicații de siguranță
Se citesc mai întâi instrucțiunile de utilizare și apoi se acționează.
Acestea se păstrează pentru o utilizare ulterioară și pentru proprietarul viitor.
Se respectă indicațiile de siguranță, precum și cele de avertizare de pe aparat.
Datele tehnice al despicătorului de lemne se găsesc la începutul instrucțiunilor de utilizare.
Simboluri
Pe aparat
Înainte de punerea în funcțiune, se vor citi instructiunile de utilizare
La punerea în funcțiune a aparatului, se îndepărtează terții din zona de pericol
Atentie, pericol!
Nu se introduc mâinile în apropierea penei de despicare
Înainte de orice lucrări de întreținere și montaj, se scoate fișa de rețea
Se va purta încăltăminte de protectie
Se vor purta protecții pentru ochi
Atentie!
Clasa de protectie se menține numai dacă în cazul reparațiilor sunt utilizate materialele izolante originale și nu se modifică distanțele de izolare.
În aceste instructiuni de utilizare
Atentie!
se indică la procedurile de lucru sau exploatare care trebuie respectate exact pentru a exclude periclitarea persoanelor.
Atentie!
conține informații care trebuie respectate pentru a evita deteriorarea aparatului.
Indicatie:
se folosește la condițiile tehnice care trebuie respectate în mod deosebit.
Indicații de siguranță generale
Copiiilor și tinerilor sub 18 ani, precum și persoanelor sub influența alcoolului, drogurilor sau medicamentelor, le este interzisă utilizarea. Este posibil ca normele locale să stabilească vârsta minimă.
Se vor respecta instrucțiunile de protecția muncii.
Măsuri de protecția muncii
Lucrul la despicătorul de lemne este permis a fi efectuat de o singură persoană.
Se va purta încălțăminte de protecție, mânuși de protecție și protecții pentru ochi. Pericol datorat așchiilor de lemn.
Îmbrăcămintea trebuie să fie adecvată (strânsă) și nu trebuie să reducă mobilitatea. Părul lung se va purta neapărat prins cu plasă.
Nu se va introduce niciodată mâna în zona penei de despicare în mișcare.
Despicătorul de lemne poate fi pus în funcțiune numai dacă acesta este complet montat și dacă despicătorul și conducta de conectare nu prezintă deteriorări.
Dispozitivele de protecția muncii pot fi înlocuite numai într-un atelier specializat.
Despicătorul de lemne poate fi utilizat numai cu piese de schimb originale.
Se decuplează de la rețeaua electrică despicătorul de lemne la:
– lucrări de întreținere
– lucrări de reglare
- Transport
- întreruperi de scurtă durată a lucrului
Reparațiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată.
Despicătorul de lemne gata de funcționare nu se va lăsa nesupravegheat.
Nu se pune în funcțiune despicătorul de lemne dacă în apropiere se află persoane neimplicate.
La despicătorul de lemne nu se lucrează pe ploaie, nu se lasă în ploaie și nu se stropește cu apă. Pericol datorită curentului electric.
În zona de lucru a despicătorului de lemne nu se vor afla alte persoane. Se va avea grijă de copii și de asemenea și de animale.
Utilizatorul aparatului este responsabil pentru accidentarea altor persoane sau deteriorarea bunurilor.
Zona de lucru se va menține liberă de bucăți de lemn și alte obiecte - pericol de împiedicare.
Dispositive de siguranță
Protectia motorului
În cazul suprasarcinilor, protecția motorului deconectează motorul.
Functionalitatea protecției motorului nu poate fi anulată.
Dacă protecția motorului a deconectat despicătorul de lemne se va proceda după cum urmează:
- Se deconectează de la rețeaua electrică despicătorul de lemne.
- Se înlătură cauza suprasarcinii.
- După o durată de răcire de mai multe minute, se reface conectarea electrică și se cuplează despicătorul de lemne.
Conductorul de conectare
Se va utiliza exclusiv cablu cu izolatie din cauciuc, cu calitatea H07RN-F, conform VDE 0282, partea 14, cu o sectiune transversală a firului de minim 2,5 mm².
Lungimea maximă admisă a cablului este de 10 m. Un cablu mai lung influențează negativ puterea motorului și astfel funcționarea despicătorului de lemne.
Conductorii de conectare, fișa și doza de conectare trebuie să nu fie deteriorate.
Reparațiile la cablul de conectare, la fișă și la doza conectare pot fi efectuate exclusiv de întreprinderi de specialitate din domeniul electrotehnic. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite) nu este permis să fie utilizat.
Cuplajul de conectare nu se va expune umezelii.
Atentie!
Nu se va deteriora sau tăia cablul de conectare.
În cazul unei deteriorări se va proceda după cum urmează:
- Se deconectează imediat de la rețeaua electrică cablul de conectare.
Condiții electrice:
Modelele KHS 3700, KHS 5200
- AC 230 V / 50 Hz
- Sectiune transversală minimă a cablului de conectare = 2,5 mm ^2
- Siguranță minimă racord rețea = 16 A
Utilizare conform destinației
Despicătorul de lemne este destinat utilizării private în casă și grădină.
Despicătorul de lemne este destinat exclusiv pentru următoarele utilizări:
– despicarea lemnelor care au fost tăiate proaspăt și care nu depășesc dimensiunile din documentația tehnică.
Utilizarea neconformă cu destinația
- Este interzisă despicarea lemnelor în care se găsesc corpuri metalice ca cuie, sărmă, scoabe etc.
- Nu este permisă funcționarea într-un mediu cu pericol de explozie
- Orice utilizare ca iese din cadrul utilizării conforme cu destinație este interzisă.
Descrierea aparatului (figura A/B)
1 Tablă de protectie
2 Ímpungător trunchi
3 Teavă de ghidare trunchi
4 Pană de despicare
5 Tijä piston
6 Mâner transport
7 Comutator Pornit/Oprit la electromotor
8 Pârghie de operare
9 Picioare spate (numai la KHS 5200)
10 Picion aşezare (numai la KHS 5200)
11 Pozitie parcare roți de transport (numai la KHS 5200)
12 Picion față (numai la KHS 5200)
13 Traversă (numai la KHS 5200)
Despicătorul de lemne poate fi utilizat de abia după montajul integral al tuturor componentelor.
- Se verifică conținutul pachetului (fig. A/B). În cazul lipsurilor, se va informa furnizorul.
Indicatie:
Sculele necesare pentru montaj/lucru sunt prezentate în figura C. Nu sunt cuprinse în furnitură.
Montarea rotilor de transport
- Se introduce dinspre exterior axa (fig. 1-1) prin roată și teavă (fig. 1-2) și se asigură cu elementul elastic (fig. 1-3).
Montarea picioarelor de sprijin (KHS 5200)
- Se montează roțile de transport pe cele două picioare din față, a se vedea paragraful „Montare roți de transport”.
Atentie!
Roțile de transport servesc exclusiv doar la transportul despicătorului de lemne. La operațiile de despicare, roțile de transport trebuie demontate de pe picioarele de sprijin și montate în poziția de parcare (fig. B-11).
- Se așează lateral despicătorul de lemne pe o parte și se montează piciorul față și spate.
– Se introduce până la refuz piciorul (fig. 2-2 și fig. 4-2) în structura din țeavă (fig. 2-1 și fig. 4-1) și se fixează bine cu șuruburi, șaibe și piulițe de siguranță. - Cu ajutorul unei alte persoane, se întoarce despicătorul pe cealaltă parte, se montează celelalte picioare și apoi se ridică despicătorul de lemne.
- Se poziționează despicătorul de lemne vertical (tija pistonului în sus) și se înșurubează piciorul de sprijin în picioarele din spate (fig. 3.1).
- Se ridică despicătorul de lemne și se montează traversa din față (fig. 5-1) cu ajutorul tijei filetate (fig. 5-1).
Conectare la retea
- Se conectează la rețeaua electrică cablul de conectare.
Exploatarea
Atentie!
Despicătorul de lemne poate fi utilizat numai dacă nu lipsesc sau sunt defecte componente (de exemplu tabla de protecție) și dacă cablul de conectare nu prezintă deteriorări.
Înainte de fiecare utilizare
- Se efectuează controlul vizual al despicătorului de lemne.
- Despicătorul de lemne nu poate fi pus în funcție dacă componentele sale sunt lipsă, defecte sau slăbite.
- Se efectuează controlul vizual al cablului de conectare. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite ale izolatiei) nu este permis să fie utilizat.
- Control vizual al etanseității sistemului hidraulic.
Punerea în funcțiune a despicătorului de lemne
Atentie!
La despicătorul de lemne nu poate lucra decât o singură persoană.
- Se dispune despicătorul de lemne orizontal, mai bine cu înclinare ușoară spre față (deoarece aici sunt dispuse distribuitoarele), pe un sol plan și rezistent. În cazul înclinării spre pana de despicare, se diminuează forța de despicare. Nu se amplasează despicătorul de lemne pe cablul de conectare.
- Cablul de conectare se poziționează astfel încât acesta să nu fie îndoit, strivit sau deteriorat în alt mod.
Atentie!
La modelul KHS 5200 roțile de transport servesc doar la transportul despicătorului de lemne. La operațiile de despicare, roțile de transport trebuie demontate de pe picioarele de sprijin și montate în poziția de parcare.
- Se desface şurubul de aerisire cu 3-4 ture (figura 6).
Indicatie:
După despicare, șurubul de aerisire (figura 6) se strânge din nou.
- Se pune trunchiul din lemn longitudinal astfel încât piesa de lemn să fie susținut de țevile de ghidaje ale trunchiului.
Atentie!
Nu se va dispune niciodată trunchiul transversal pe despicător (figura 10).
Nu se va determina despicarea unui trunchi prin mentinerea timp de mai multe secunde a presiunii hidraulice.
Utilizarea
- Cu o mână se apasă butonul verde de pornire al electromotorului (figura 7-2) și se menține apăsat.
- După ce motorul a atins turația sa finală, se apasă cu cealaltă mână pârghia de operare (figura 7-1) complet în jos. Împingătorul trunchiului apasă trunchiul spre pana de despicare. Trunchiul este despicat.
- Prin eliberarea butonului verde de pornire sau a pârghiei de operare, împingătorul trunchiului se deplasează înapoi, în poziția sa finală.
Transport
Atentie!
Înainte de orice modificare a locației, se scoate fișa aparatului și se strânge șurubul de aerisire.
Atentie!
Nu se transportă despicătorul de lemne de elementul de fixare al cilindrului.
- Se ridică despicătorul de lemne de mânerul de transport și se transportă astfel.
Întreținerea și îngrijirea
Atentie!
Înainte de otice lucrări la despicătorul de lemne, se deconectează despicătorul și se separă de la rețea. Reparațiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată.
Lucrări de îngrijire
Curățirea căii de ghidare
- Calea de ghidare a împingătorului trunchiului se curăță regulat, în special în cazul lemnului bogat în rășină.
lucrări de întreținere
Ascuțirea penei de despicare
- Dacă este necesar, pana de despicare se ascute cu o pilă adecvată.
Verificarea nivelului uleiului hidraulic
Indicatie:
Nivelul de ulei hidraulic se verifică numai cu împingătorul de trunchi retras. Despicătorul de lemne trebuie să fie dispus vertical.
Atentie!
Pentru ridicarea și menținerea despicătorului de lemne este necesară o a doua persoană.
- Se deşurubează tija de măsurare ulei și se şterge cu o lavetă curată și fără scame (figura 8).
- Se introduce tija de măsurare a uleiului până la opritor și se scoate din nou. Nivelul uleiului trebuie să fie între marcajele „min” și „max”, a se vedea figura 8. Dacă este necesar, se completează uleiul hidraulic (figura 9).
- Se verifică la deteriorări garnitura de etanșare (fig. 8-1) și dacă este necesar se înlocuiește.
- Se înșurubează tija de măsurare ulei și se strânge numai ușor, pentru a evita deteriorările filetului de la capacul cilindrului.
Atentie!
Pentru completare, trebuie folosit ulei hidraulic din clasa de viscozitate HLP 46.
Nu este necesară schimbarea uleiului.
Defecțiuni
La apariția defectiunilor se deconectează despicătorul de lemne și se scoate fișa de la rețea. Defecțiunile care nu pot fi remediate pe baza tabelului de mai jos, vor fi remediate de către o întreprindere specializată.
| Defecțiune Cauză înlăturare | ||
| Împingătorul de trunchiuri nu avansează/ nu se retrage | Prea puțin ulei hidraulic Se completează uleiul | hidraulic. |
| Pompa hidraulică defectă Se înlocuiește pompa | hidraulică | |
| Aparatul este dispus înclinat spre pana de despicare | Se dispune aparatul orizontal sau înclinat spre pârghia de operare. | |
| Împingătorul de trunchiuri nu are forță | Prea puțin ulei hidraulic Se completează uleiul | hidraulic. |
| Aparatul este dispus înclinat spre pana de despicare | Se dispune aparatul orizontal sau înclinat spre pârghia de operare. | |
| Pompa hidraulică emite un zgomot ascuțit, împingătorul de trunchiuri se mișcă intermitent, cu șocuri | Prea puțin ulei hidraulic Se completează uleiul | hidraulic. |
| Aparatul este dispus înclinat spre pana de despicare | Se dispune aparatul orizontal sau înclinat spre pârghia de operare. | |
| Aer în circuit Se deschide șurubul de aerisire | ||
| Motorul se încălzește tare Sectiu | nea transversală a cablului este prea mică | Se utilizează un cablu cu secțiune transversală mai mare |
| Motorul nu pornește Termostatul | a deconectat Se așteaptă până motorul s-a răct. | |
| Fișa de rețea sau doza sunt defecte | Se verifică de către un electrician de specialitate | |
| Cablu defect | Se verifică de către un electrician de specialitate, se înlocuiește | |
| Electromotorul este defect | Se verifică de către un electrician de specialitate | |
Protectia mediului, reciclare
Aparatele neutilizabile nu se reciclează ca gunoi casnic.
Ambalajul, aparatul și accesoriiile sunt realizate din materiale reciclabile și se vor recicla ca atare.
Nasveti za varnost
Preberite navodilo za uporabo in se ravnajte po njem.
Prin aceasta garantăm că acest produs, în varianta pusă de noi în circulație, corespunde condițiilor directivelor UE armonizate, standardelor UE UE precum și standardelor specifice produsului.
Produsul
Despicător de lemne
Număr serie
G4064065
Tip
KHS 3700
KHS 5200
Nivel acustic
evaluat / garantat
86 / 88 dB(A)
Producător
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Directive UE
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Evaluate conformitate
2000 /14/EG
Anexa VI
Împuternicit
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Norme armonizate
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-08
Remediem eventualele greșeli de material sau producție la aparat în timpul perioadei legale de limitare pentru pretențiile de defectiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se stabilește în funcție de legile statului în care a fost livrat aparatul.
Garantia noastră este valabilă doar pentru: Garantia devine nulă în cazurile :
Deservire corespunzătoare a aparatului ■
Respectarea manualului de utilizare ■
Folosirea pieselor originale de schimb ■
Reparații la aparat ■
Modificări tehnice la aparat ■
Utilizare necorespunzătoare
(de ex.: în scopuri comerciale sau comunale)
De la garantie sunt excluse:
Avarii la stratu ■ I de lac, cauzate de uzură naturală
■ Componente de uzură, care sunt prevăzute pe lista pieselor de schimb cu cadrul XXX XXX (X)
■ Motoare cu ardere – pentru acestea sunt valabile prevederile separate de garanție a producătorilor respectivi de motoare
În cazul acordării garanției adresați-vă cu această declarație de acordare a garanției și chitanța de cumpărare dealer-ului dvs. sau unui service autorizat. Prin această declarație de acordare a garanției pretențiile legale pentru defectiuni ale cumpărătorului rămân neatinse față de vânzător.
