KHS 3700 - štěpkovač AL-KO - Bezplatný návod k obsluze

Typ výrobku	Štípačka na dříví
Značka	AL-KO
Model	KHS 3700
Jmenovité napětí	230 V / 50 Hz
Minimální průřez připojovacího kabelu	2,5 mm²
Minimální síťová pojistka	16 A
Naměřená hladina akustického výkonu	86 dB(A)
Zaručená hladina akustického výkonu	88 dB(A)
Doporučený hydraulický olej	Viskozitní třída HLP 46
Předpokládané použití	Soukromé použití, zahrada nebo dům, štípání nařezaného dřeva
Bezpečnostní zařízení	Motorový bezpečnostní vypínač (ochrana proti přetížení)
Maximální délka kabelu	10 m
Doporučený typ kabelu	Gumový kabel H07RN-F (norma VDE 0282 část 14)
Běžná údržba	Čištění vodících válců, ostření klínu štípačky, kontrola hladiny oleje
Náhradní díly	Používejte pouze originální díly
Záruka	Zákonná lhůta dle země nákupu

Často kladené otázky - KHS 3700 AL-KO

Jak spustit štípačku KHS 3700?

Stiskněte zelený spínač elektromotoru a podržte jej. Po dosažení konečné rychlosti zcela stiskněte ovládací páku druhou rukou. Uvolněním spínače nebo páky zastavíte.

Jaký typ hydraulického oleje použít?

Používejte výhradně hydraulický olej viskozitní třídy HLP 46. Olej není nutné měnit.

Co dělat, když motor nestartuje?

Zkontrolujte, zda nedošlo k vypnutí tepelného spínače (počkejte na vychladnutí), zda není vadná zásuvka nebo zástrčka (nechte zkontrolovat elektrikářem), zda není vadný kabel (výměna elektrikářem) nebo zda není vadný motor (kontrola elektrikářem).

Jak přepravovat štípačku?

Odpojte zařízení a zašroubujte odvzdušňovací šroub. Přepravujte ji zvedáním pouze za přepravní rukojeť. Nikdy nezvedejte za výztuhy válců.

Jaké jsou základní bezpečnostní pokyny?

Před použitím si přečtěte návod k obsluze. Noste rukavice, bezpečnostní obuv a ochranu očí. Udržujte ostatní osoby v bezpečné vzdálenosti. Nikdy nepřibližujte ruce k pohybujícímu se klínu štípačky. Před údržbou odpojte.

Jak naostřit klín štípačky?

V případě potřeby použijte k naostření klínu štípačky vhodný pilník. Před jakoukoli údržbou odpojte zařízení.

Jak zkontrolovat hladinu hydraulického oleje?

Umístěte píst do příjezdové polohy (směrem ke klínu štípačky) a postavte stroj do svislé polohy (pomoc druhé osoby). Odšroubujte měrku, očistěte ji, nasaďte ji zpět a poté ji znovu vytáhněte: hladina by měla být mezi značkami min a max.

Co dělat, když se píst nepohybuje?

Zkontrolujte hladinu hydraulického oleje (v případě potřeby doplňte). Ujistěte se, že je zařízení vodorovné nebo mírně nakloněné směrem k ovládací páce. Pokud je čerpadlo vadné, kontaktujte odborníka.

Mohu štípat dřevo obsahující hřebíky nebo jiné kovy?

Ne, je to zakázáno. Štípání dřeva obsahujícího hřebíky, dráty, skoby je přísně zakázáno, protože by mohlo dojít k poškození zařízení a představuje nebezpečí.

Jaký průřez elektrického kabelu použít?

Použijte gumový kabel typu H07RN-F o průřezu nejméně 2,5 mm². Délka nesmí přesáhnout 10 m.

NÁVOD K OBSLUZE KHS 3700 AL-KO

Přečtěte si a dodržujte návod k obsluze.

Uchovejte návod pro pozdější použití a příštího majitele.

Dodržujte bezpečnostní pokyny a výstražná upozornění uvedená na přístroji.

Technické údaje k Vaší štípačce naleznete na začátku návodu k obsluze.

Symboly

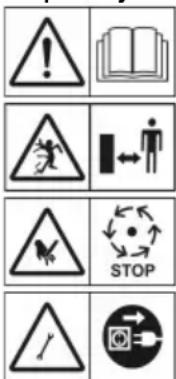

Na přístroji

Před uvedením do provozu si prostudujte návod k obsluze

Za provozu přístroje zamezte přístup třetím osobám do oblasti nebezpečí

Pozor nebezpečí!

Nedotýkejte se štípacího klínu

Před veškerou údržbářskou a montážní činností vytáhněte síťovou zástrčku

Nosit ochranné rukavice

Nosit ochrannou obuv

Nosit ochranu očí

Výstraha!

Ochranná třída zůstává v platnosti jen tehdy, pokud bude při opravě použit originální izolační materiál a budou zachovány izolační odstupy.

V návodu k obsluze

Pozor!

Tento symbol je uveden u pracovních nebo provozních postupů, které je nutno přesně dodržet za účelem zamezení ohrožení osob.

Výstraha!

Obsahuje informace, které je nutno dodržet k zabránění poškození přístroje.

Upozornění:

Symbol pro technické požadavky, které je nutno obzvláště dodržet.

Všeobecné bezpečnostní pokyny

Přístroj nesmí používat děti a nezletilé osoby mladší 18 let, jakož i osoby pod vlivem alkoholu, drog nebo léků. Veřejná ustanovení mohou stanovit minimální věk uživatele.

Je nutné dodržovat předpisy úrazové prevence.

Bezpečnostní opatření

Štípačku smí obsluhovat pouze jedna osoba.

Obsluha je povinna nosit ochrannou obuv, ochranné rukavice a ochranu očí. Nebezpečí poranění třiskami.

Oděv obsluhy musí být účelový (těsně přiléhavý) a nesmí překážet. Dlouhé vlasy musí být ukryty pod síťkou.

Nikdy se nedotýkejte štípacího klínu za pohybu.

Štípačku je dovoleno provozovat jen v kompletně smontovaném stavu. Štípačka a napájecí vedení nesmí vykazovat žádné poškození.

Výměnu poškozených ochranných zařízení smí provádět pouze odborná firma.

Štípačku lze provozovat pouze s originálními náhradními díly.

Odpojte štípačku ze sítě při:

- údržbě

- seřizování

- přepravě

- krátkém přerušení pracovní činnosti.

Opravy štípačky smí provádět pouze odborná firma.

Nenechávejte štípačku v provozuschopném stavu bez dozoru.

Neuvádějte štípačku do provozu za přítomnosti nezúčastněných osob.

Neprovozujte štípačku za deště, nenechávejte ji stát v dešti a nestříkejte na ni vodu. Hrozí úraz elektrickým proudem.

V pracovní oblasti štípačky se nesmí zdržovat žádné jiné osoby. Dávejte pozor na děti a zvířata.

Uživatel přístroje zodpovídá za úrazy jiných osob nebo škody na jejich majetku.

Odstraňte z pracovní oblasti kousky dřeva a jiné předměty – hrozí zakopnutí.

Bezpečnostní zařízení

Motorový jistič

Při přetížení štípačky odstaví motorový jistič motor.

Funkce motorového jističe musí zůstat v provozu.

Po vypnutí štípačky motorovým jističem postupujte následovně:

1. Odpojte štípačku ze sítě.
2. Odstraňte příčinu přetížení.
3. Po několikaminutovém ochlazení zapojte štípačku opět do sítě a zapněte ji.

Napájecí vedení

Používejte pouze pryžové kabely kvality H07RN-F dle VDE 0282 části 14 s průměrem žil minimálně 2,5 mm².

Maximální povolená délka kabelu činí 10 m. Delší vedení omezuje výkon motoru a tím i funkci štípačky.

Napájecí vedení, zásuvka a spojka nesmí být poškozené.

Opravy napájecího vedení, zásuvky a spojky smí provádět jen odborná elektrofirma. Vadné napájecí vedení (např. s trhlinami, řezy, stlačenými místy, nebo zlomy v izolaci) se nesmí používat.

Nevystavujte konektory vlhkosti.

Pozor!

Napájecí vedení nepoškozujte a nepřerušujte.

V případě poškození postupujte následovně:

1. Odpojte napájecí vedení ihned z elektrické sítě.

Elektrické předpoklady:

Modely KHS 3700, KHS 5200

- AC 230 V / 50 Hz

- minimální průřez napájecího vedení = 2,5 mm²

- minimální jištění síťové přípojky = 16 A

Účelové použití

Štípačka je určena k soukromému použití v domácnosti a zahradě.

Štípačka je určena výhradně pro následující použití:

- štípání čerstvě uřezaného dřeva o rozměrech v souladu s technickými daty.

Nedovolené použití

– štípání dřeva, ve kterém se nachází kovové části jako hřebíky, dráty, skoby atd. Je zakázáno
– provoz ve výbušném prostředí je zakázán
– každé jiné než účelové použití je zakázáno.

Popis přístroje obrázek A/B

1 ochranný plech
2 posuvník kmenů
3 roura vedení kmenů
4 štípací klín
5 pístová tyč
6 transportní držadlo
7 spínač/vypínač na elektromotoru
8 ovládací páka
9 nohy vzadu (jen KHS 5200)
10 opěrná noha (jen KHS 5200)
11 parkovací pozice transportních kol (jen KHS 5200)
12 nohy vepředu (jen KHS 5200)
13 příčná podpěra vpředu (jen KHS 5200)

Vybalení/montáž

Pozor!

Štípačku lze používat teprve po kompletní montáži všech dílů.

1. Zkontrolujte obsah balení (obrázek A/B). Při zjištění závad informujte prodejce.

Upozornění:

Potřebné montážní/obslužné nářadí je zobrazeno na obrázku C. Nářadí není součástí dodávky.

Namontujte transportní kola

1. Osu (obrázek 1-2) prostrčte z vnějsku skrze kolo a skrze trubku (obrázek 1-1) a zajistěte pérovou zástrčkou (obrázek 1-3).

Namontujte nohy (KHS 5200)

1. Transportní kola namontujte na obě přední nohy, viz část „Namontujte transportní kola“.

Pozor!

Transportní kola slouží pouze k transportu štípačky dřeva. Při štípacích pracích musí být transportní kola demontována z noh a namontována v parkovací pozici (obrázek B-11).

1. Štípačku dřeva položte na bok a namontujte přední a zadní nohu.
2. Nohu (obrázek 2-2 a obrázek 4-2) zasuňte do trubkové konstrukce (obrázek 2-1 a 4-1) až nadoraz a pevně přišroubujte za použití šroubů, podložek a jisticích matic.
3. Štípačku na dřevo za pomoci druhé osoby položte na druhý bok, namontujte zbývající nohy a poté štípačku postavte.
4. Štípačku postavte svisle (pístovou tyčí nahoru) a na zadní nohy přišroubujte opěrnou nohu (obrázek 3-1).
5. Štípačku postavte a namontujte příčnou podpěru vpředu (obrázek 5-1) pomocí závitníkové tyče (obrázek 5-1).

Zapojení do sítě

1. Zapojte napájecí vedení do sítě.

Provoz

Pozor!

Štípačku lze provozovat jen pokud jsou všechny díly kompletní (pokud nechybí např. ochranný třmínek) a nezávadné a pokud napájecí vedení nevykazuje poškození.

Před každým použitím

1. Proved'te vizuální kontrolu štípačky.
2. Štípačka nesmí být uvedena do provozu, pokud chybí její části, jsou závadné nebo nejsou příslušným způsobem upevněny.
3. Provedte vizuální kontrolu napájecího vedení. Vadné napájecí vedení (např. s trhlinami, řezy, stlačenými místy, nebo zlomy v izolací) se nesmí používat.
4. Proved'te vizuální kontrolu těsnosti hydrauliky.

Uved'te štípačku do provozu

Pozor!

Štípačku smí obsluhovat jen jedna osoba.

1. Postavte štípačku vodorovně, lépe s lehkým spádem směrem k ovládací páce (neboť zde se nacházejí ventily) na rovný, pevný podklad. Při šikmém postavení ve směru štípacího klínu dochází ke ztrátě štípací síly. Nestavte štípačku na napájecí vedení!
2. Položte napájecí vedení tak, aby se nezlomilo, přimáčklo nebo jinak poškodilo.

Pozor!

Transportní kola u modelu KHS 5200 slouží pouze k transportu štípačky. Při štípacích pracích musejí být transportní kola z noh demontována a namontována v parkovací pozici.

1. Odvzdušnovací šroub (obrázek 6) uvolněte 3-4 otočeními.

Upozornění:

Odvzdušňovací šroub (obrázek 6) po štípání opět utáhněte.

1. Kmen položte podélně do štípačky tak, aby byl držen rourou vedení kmenů.

Pozor!

Kmen nikdy nepokládejte do štípačky příčně (obrázek 10).

Nikdy pro udržení hydraulického tlaku nepůsobte na kmen déle než několik sekund!

Obsluha

1. Stiskněte rukou zelené spínací tlačítko elektromotoru (obrázek 7-2) a držte jej stisknutý.
2. Poté, co motor dosáhl konečného počtu otáček, stiskněte ovládací páku (obrázek 7-1) druhou rukou zcela dolů. Posuvník kmenů tlačí dřevo proti štípacímu klínu. Kmen bude rozštípnut.
3. Uvolněním zeleného spínacího tlačítka nebo ovládací páky zajede posuvník kmenů zpět do své koncové pozice.

Transport

Výstraha!

Před každým přemístěním přístroje ho vytáhněte ze zásuvky a pevně utáhněte odvzdušňovací šroub.

Pozor!

Štípačku netransportujte za upevnění válce.

- Štípačku nadzvedněte za transportní držadlo a proved'te transport.

Údržba a péče

Pozor!

Před veškerými pracemi prováděnými na štípačce přístroj vypněte a odpojte od sítě. Opravy štípačky smí provádět pouze odborná firma.

Péče

Čištění přívodní dráhy

1. Přívodní dráhu posuvníku kmenů pravidelně čistěte, především při štípání smolného dřeva.

Údržbářské práce

Ostření štípacího klínu

1. V případě potřeby naostřete štípací klin vhodným pilníkem.

Kontrola stavu hladiny hydraulického oleje

Upozornění:

Kontrolujte stav hladiny hydraulického oleje vždy při zajetém posuvníku kmenů. Štípačka musí stát ve svislé poloze.

Výstraha!

K nasměrování a držení štípačky je zapotřebí pomoc druhé osoby.

1. Vyšroubujte měrku oleje a otřete ji čistým, nepouštějícím hadříkem (obrázek 8).

2. Zasuňte měrku oleje (nezašroubovávejte ji) a opět ji vytáhněte. Hladina oleje musí být mezi značkami "min" a "max", viz obrázek 8. V případě potřeby hydraulický olej doplňte (obrázek 9).

3. Zkontrolujte, zda není těsnění (obrázek 8-1) poškozeno a v případě potřeby ho vyměňte.

4. Měrku oleje našroubujte a jen lehce dotáhněte, aby nedošlo k poškození závitů krytu válce.

Výstraha!

Používejte k doplnění hydraulický olej viskozitní třídy HLP 46.

Výměna oleje není nutná.

Poruchy

Při výskytu poruchy štípačku vypněte a odpojte ji ze sítě. Poruchy, které nelze odstranit na základě následující tabulky, smí odstranit pouze odborná firma.

Porucha Příčina Odstranění
Posuvník kmenů nevyjíždí/nezajíždí	Příliš málo hydraulického oleje Doplnit	hydraulický olej
	Pumpa hydrauliky je vadná Vyměňte pumpu hydrauliky
	Přístroj stojí šikmo se spádem směrem ke štípacímu klínu.	Přístroj postavte vodorovně nebo se spádem směrem k ovládací páce
Posuvník kmenů je nevýkonný	Příliš málo hydraulického oleje Doplnit	hydraulický olej
	Přístroj stojí šikmo se spádem směrem ke štípacímu klínu.	Přístroj postavte vodorovně nebo se spádem směrem k ovládací páce
Hydraulické čerpadlo píská, posuvník se pohybuje škubavým pohybemMotor se nadměrně zahřívá	Příliš málo hydraulického oleje Doplnit	hydraulický olej
	Přístroj stojí šikmo se spádem směrem ke štípacímu klínu.	Přístroj postavte vodorovně nebo se spádem směrem k ovládací páce
	Vzduch v okruhu Otevřete odvzdušňovací šroub
	Nedostačující průřez kabelu	Použijte kabel s větším průřezem
Motor se nerozjíždí	Došlo k vypnutí tepelného spínačeZástrčka nebo zásuvka je defektníKabel je defektníElektromotor je defektní	Počkat do ochlazení motoruNechat přezkoušet odborníkem z oboru elektroNechat přezkoušet odborníkem z oboru elektro, vyměnit kabelNechat přezkoušet odborníkem z oboru elektro

Ochrana životního prostředí, likvidace

Nelikvidujte vysloužilé přístroje s domácím odpadem!

Obal, přístroj a příslušenství jsou z recyklovatelného materiálu a podléhají příslušné likvidaci.

Bezpečnostné pokyny

Pred uvedením do prevádzky si prečítajte návod na obsluhu

Pred všetkými údržbářskymi a montážnymi prácami vytiahnite sietovú zástrčku

Noste ochranné rukavice

V tomto návode na obsluhu

Nebezpečenstvo!

Všeobecné bezpečnostné pokyny

– údržbárskych prácach
– nastavovacích prácach
- preprave
- krátkodobých prerušeniach práce.

Ochranný motorový vypínač

Pri preťažení štiepačky na drevo ochranný motorový vypínač vypne motor.

Ak ochranný motorový vypínač vypol štiepačku na drevo, počinajte si nasledovne:

Konektory nevystavujte vlhku.

Nebezpečenstvo!

Pred každým použitím

Ošetrovanie a údržba

Nebezpečenstvo!

Kontrola stavu hydraulického oleja

Poznámka:

Ochrana životného prostredia, likvidácia odpadu

Prohlášení o shodě ES

Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produkt.

Produkt

Štípa díví

Sériové číslo

G4064065

Typ

KHS 3700

KHS 5200

naměřená / garantovaná

86 / 88 dB(A)

Výrobce

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Směrnice EU

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Hodnocení shody

2000 /14/EG

příloha VI

Zmocněnec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonizované normy

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-08

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právem země, kde byl přístroj zakoupen.

Naše záruka platí jen v případěi: Záruka zaniká v případě:

Řádné manipulace s přístrojem ■

Dodržení návodu k obsluze ■

Používání originálních náhradních dílů ■

Technických změn na přístroji ■

Nevhodném používání

(např. komerční nebo komunální využití)

Poškození laku, které se týká normálního opotřebení ■

Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)
■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.
