BRUKSANVISNING KHS 3700 AL-KO

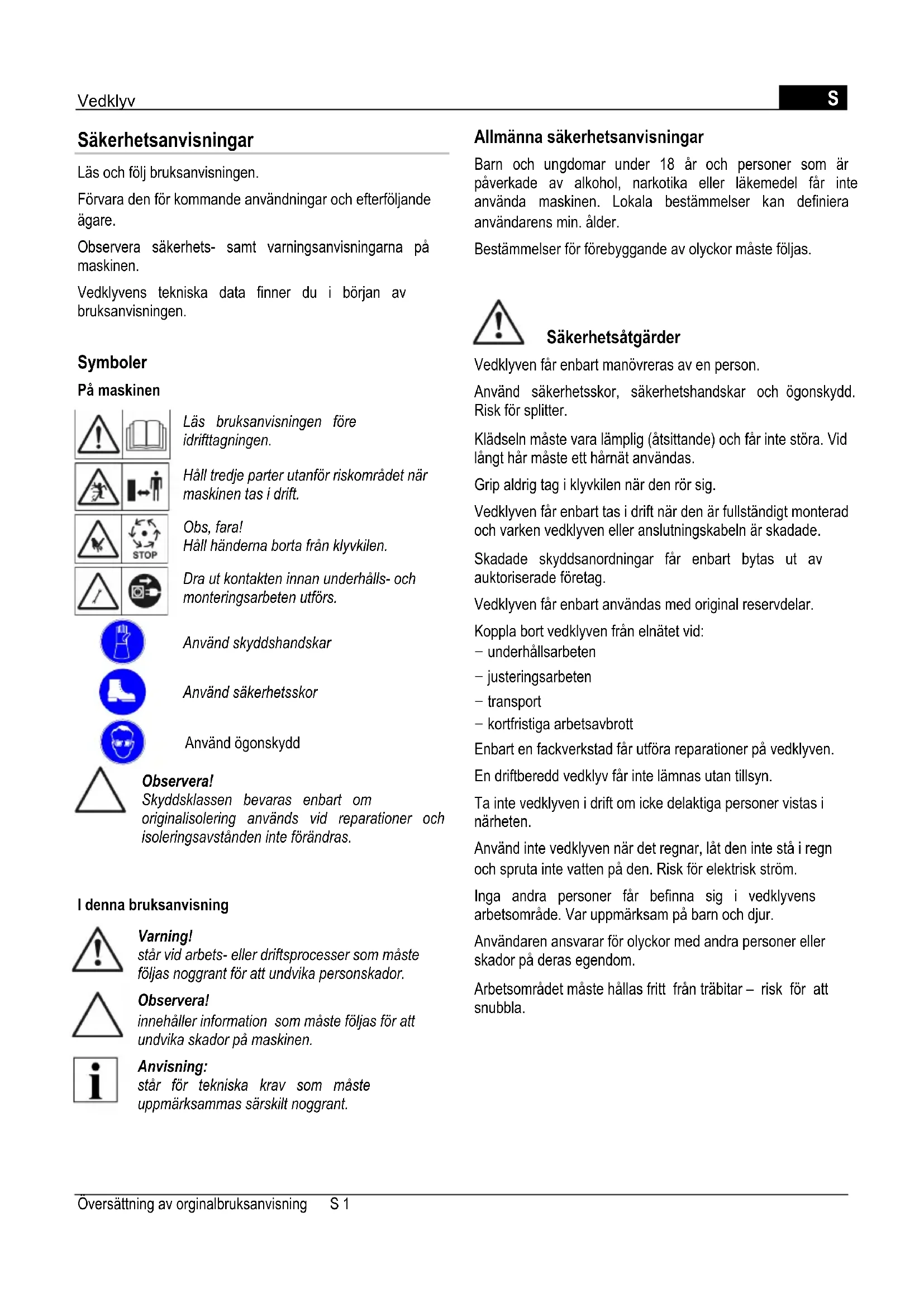

Transporträder montieren

Läs och följ bruksanvisningen.

Förvara den för kommande användningar och efterföljande ägare.

Observera säkerhets- samt varningsanvisningarna på maskinen.

Vedklyvens tekniska data finner du i början av bruksanvisningen.

Symboler

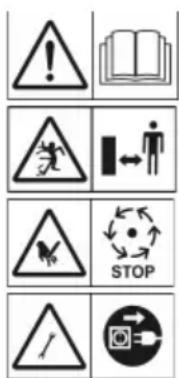

På maskinen

Läs bruksanvisningen före idrifttagningen.

Håll tredje parter utanför riskområdet när maskinen tas i drift.

Obs, fara! Håll händerna borta från klyvkilen.

Dra ut kontakten innan underhålls- och monteringsarbeten utförs.

Använd skyddshandskar

Använd säkerhetsskor

Använd ögonskydd

Observera!

Skyddsklassen bevaras enbart om originalisolering används vid reparationer och isoleringsavständen inte förändras.

står vid arbets- eller driftsprocesser som måste följas noggrant för att undvika personskador.

Observera!

innehåller information som måste följas för att undvika skador på maskinen.

Anvisning:

står för tekniska krav som måste uppmärksammas särskilt noggrant.

Allmänna säkerhetsanvisningar

Barn och ungdomar under 18 år och personer som är påverkade av alkohol, narkotika eller läkemedel får inte använda maskinen. Lokala bestämmelser kan definiera användarens min. ålder.

Bestämmelser för förebyggande av olyckor måste följas.

Säkerhetsåtgärder

Vedklyven får enbart manövreras av en person.

Använd säkerhetsskor, säkerhetshandskar och ögonskydd. Risk för splitter.

Klädseln måste vara lämplig (åtsittande) och får inte störa. Vid längt här måste ett hårnät användas.

Grip aldrig tag i klyvkilen när den rör sig.

Vedklyven får enbart tas i drift när den är fullständigt monterad och varken vedklyven eller anslutningskabeln är skadade.

Skadade skyddsanordningar får enbart bytas ut av auktoriserade företag.

Vedklyven får enbart användas med original reservdelar.

Koppla bort vedklyven från elnätet vid:

- underhållsarbeten

- justeringsarbeten

- transport

- kortfristiga arbetsavbrott

Enbart en fackverkstad får utföra reparationer på vedklyven.

En driftberedd vedklyv får inte lämnas utan tillsyn.

Ta inte vedklyven i drift om icke delaktiga personer vistas i närheten.

Använd inte vedklyven när det regnar, låt den inte stå i regn och spruta inte vatten på den. Risk för elektrisk ström.

Inga andra personer får befinna sig i vedklyvens arbetsområde. Var uppmärksam på barn och djur.

Användaren ansvarar för olyckor med andra personer eller skador på deras egendom.

Arbetsområdet måste hållas fritt från träbitar – risk för att snubbla.

Säkerhetsanordningar

Motorskyddsbrytare

När vedklyven överbelastas stänger motorskyddsbrytaren automatiskt av motorn.

Motorskyddsbrytarens funktion måste garanteras.

Har motorskyddsbrytaren stängt av vedklyven, gör så här:

1. Koppla bort vedklyven från elnätet.
2. Åtgärda orsaken för överbelastningen.
3. Koppla tillbaka vedklyven till elnätet och sätt på den igen efter några minuters kyltid.

Anslutningskabel

Använd enbart gummikablar av kvalitet H07RN-F enligt VDE 0282 del 14 med ett ledartvärsnitt på minst 2,5 mm ^2 .

Den maximalt tillåtna kabellängden är 10 m. En längre kabel påverkar motorns prestanda och därmed vedklyvens funktion.

Anslutningskabel, kontakt och kopplingsuttag får inte vara skadade.

Enbart elektroverkstäder får utföra reparationer på anslutningskabel, kontakt och kopplingsuttag. En skadad anslutningskabel (t.ex. med sprickor, klämmärken eller veck i isoleringen) får inte användas.

Kontakten får inte utsättas för fukt.

Varning!

Skada inte och kapa inte anslutningskabeln.

Gör så här vid skador:

1. Koppla omedelbart bort anslutningskabeln från elnätet.

Elektriska förutsättningar:

Modellerna KHS 3700, KHS 5200

• AC 230 V/50 Hz
• Anslutningskabelns minsta tvärsnitt = 2,5 mm ^2
• Minsta säkring för elanslutningen = 16 A

Avsedd användning

Vedklyven är avsedd för privat användning i hus och trädgård.

Vedklyven är enbart avsedd för följande användningar:

- Klyva ved som precis har huggits och som inte överskrider måtten enligt tekniska data.

Inte avsedd användning

• Klyvning av ved som innehåller metalldelar som spik, tråd, klämmor osv. är icke tillåten.
• Drift i explosionsfarliga områden är inte tillåten.
  – All annan inte avsedd användning är inte tillåten.

Maskinbeskrivning bild A/B

1 Skyddsplåt
2 Stockslid
3 Stockstyrning
4 Klyvkil
5 Kolvstång
6 Transporthandtag
7 På/av-knapp på elmotorn
8 Manöverspak
9 Bakre fötter (endast KHS 5200)
10 Stödfot (endast KHS 5200)
11 Parkeringsposition för transporthjul (endast KHS 5200)
12 Främre fötter (endast KHS 5200)
13 Tvärstag (endast KHS 5200)

Ta ur förpackningen/montera

Varning!

Vedklyven får enbart användas när alla delar har monterats.

1. Kontrollera förpackningens innehåll (bild A/B). Kontakta återförsäljaren vid bristfälligheter.

Anvisning:

Verktyg som behövs för monteringen/hanteringen visas på bild C. De ingår inte i leveransen.

Montera transporthjul

1. Skjut in axeln (bild 1-2) från utsidan genom hjulet och röret (bild 1-1) och säkra den med fjädertappen (bild 1-3).

Montera stödben (KHS 5200)

1. 1. Montera de bägge transporthjulen på de främre fötterna, se avsnitt Montera transporthjul.

Observera!

Transporthjulen är endast avsedda för transport av vedklyven. Vid klyvning måste transporthjulen demonteras och monteras på parkeringspositionen (bild B-11).

1. Lägg vedklyven på ena sidan och montera de främre och bakre fötterna.
2. Skjut in foten (bild 2-2 och 4-2) ända till ramens anslag (bild 2-1 och 4-1) och skruva fast den med skruv, brickor och läsmutter.
3. Vänd på vedklyven med hjälp av en annan person och montera de återstående fötterna, ställ därefter upp vedklyven.
4. Ställ vedklyven vertikalt (kolvstång uppåt) och skruva fast stödfoten (bild 3-1) på de bakre benen.
5. Ställ vedklyven på fötterna och montera de främre tvärstagen (bild 5-1) med hjälp av gångstången (bild 5-1).

Elanslutning

Vedklyven får enbart användas om inga delar är skadade eller saknas (t.ex. skyddsbyglar). Även anslutningskabeln får inte vara skadad.

Före varje användning

1. Kontrollera vedklyven visuellt.
2. Vedklyven får inte användas om några komponenter fattas, är skadade eller lösa.
3. Kontrollera anslutningskabeln visuellt. En skadad anslutningskabel (t.ex. med sprickor, klämmärken eller veck i isoleringen) får inte användas.
4. Kontrollera hydrauliken visuellt på läckage.

Vedklyven får enbart användas av en person.

1. Ställ upp vedklyven, lätt lutad mot manöverspaken (eftersom ventilerna är monterade där), på en jämn och fast grund. Om maskinen lutas i klyvkilens riktning, blir klyvkraften mindre. Ställ inte vedklyven på anslutningskabeln!
2. Dra anslutningskabeln så att den inte böjs, kläms eller skadas på annat sätt.

Observera!

Transporthjulen på modell KHS 5200 är endast avsedda för transport av vedklyven. Vid klyvning måste transporthjulen demonteras och monteras på parkeringspositionen.

1. Lossa avluftningsskruven (bild 6) med 3-4 varv.

Anvisning:

Dra fast avluftningsskruven (bild 6) efter avslutat arbete.

1. Lägg stocken på vedklyven så att den hålls fast av styrningen.

Observera!

Lägg aldrig en stock på tvären på vedklyven (bild 10).

Försök aldrig tvinga fram en klyvning genom att hålla uppe hydrauliktrycke i flera sekunder.

Manövrering

1. 1. Tryck och håll in den gröna knappen på elmotorn (bild 7-2) med en hand.
2. När motorn har nätt max. varvtal, tryck ner manöverspaken (bild 7-1) så längt det går med den andra handen. Stocksliden trycker stocken mot klyvkilen. Stocken klyvs.
3. När du släpper den gröna knappen eller manöverspaken körs stocksliden tillbaka till sin startposition.

Transport

Varning

Dra alltid ut kontakten och dra fast avluftningsskruven vid varje förflyttning.

Observera!

Transportera inte vedklyven i cylinderfästet.

1. Lyft och transportera vedklyven i transporthandtaget.

Underhåll och skötsel

Varning!

Stäng alltid av vedklyven och koppla bort den från elnätet när underhållsarbeten ska utföras. Enbart en fackverkstad får utföra reparationer på vedklyven.

Skötsel

1. Rengör stockslidens styrning regelbundet, framför allt vid klyvning av ved med mycket kåda.

Underhållsarbeten

Slipa klyvkilen

1. Vid behov får klyvkilen slipas med en lämplig fil.

Kontrollera hydrauloljans nivå

Anvisning:

Kontrollera alltid hydrauloljans nivå när stocksliden är i utgångsläge. Vedklyven måste stå lodrät.

Varning!

Det krävs två personer för att hålla fast vedklyven.

1. Skruva ut oljemätstickan och torka av den med en torr och luddfri trasa (bild 8).

2. Stick in oljemätstickan (skruva inte) och dra ut den igen. Oljenivån måste vara mellan markeringarna "min" och "max", se bild 8. Fyll vid behov på hydraulolja (bild 9).

3. Kontrollera packningen (bild 8-1) på skador och byt vid behov ut.

4. Skruva in oljemätstickan och dra inte fast den för hårt; på så sätt förhindrar du skador på cylinderns gångor.

Observera!

Oljebyte är inte nödvändigt.

Störningar

Vid störningar måste vedklyven stängas av och kopplas bort från elnätet. Störningar som inte kan åtgärdas enligt följande tabell måste åtgärdas av en auktoriserad fackverkstad.

Störning Orsak Åtgård
Stockslid kör inte ut/in För lite hydrolja Fyll på hydraulolja
		Defekt hydraulpump Byt ut
		Maskinen står snett lutad i klyvkilens riktning
Stocksliden har ingen kraft För lite hydraulolja Fyll på hydraulolja
		Maskinen står snett lutad i klyvkilens riktning
Hydraulpumpen visslar; stocksliden rör sig ryckigt	För lite hydraulolja Fyll på hydraulolja
	Maskinen står snett lutad i klyvkilens riktning	Ställ maskinen vågrätt eller lätt lutad i manöverspakens riktning
	Luft i kretsloppet Öppna avluftningsskruven
Motorn blir väldigt varm För litet kabeltvärsnitt Använd kabel med större tvärsnitt
Motorn startar inte Termobrytaren	har slagit till Vänta tills motorn har kylts av
	Elkontakt eller –uttag defekt	Låt professionell elektriker kontrollera
	Defekt kabel	Låt professionell elektriker kontrollera, byt ut
	Defekt elmotor	Låt professionell elektriker kontrollera

Miljöskydd, avfallshantering

Uttjänta maskiner får inte slängas med hushållssopor!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbart material och måste omhändertas därefter.

Turvallisuusohjeet

Sikkerhetsanordninger

Motorvern

1. Løsne lufteskruen (bilde 6) med 3-4 omdreininger.

Merk:

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Vedklyv

Serienummer

G4064065

Typ

KHS 3700

KHS 5200

Ljudeffektnivå

uppmätt / garanterad

86 / 88 dB(A)

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiv

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Överensstämmels- evärdering

2000 /14/EG

bilaga VI

Företrädare

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmoniserade normer

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-08

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

Ett korrekt handhavande av maskin ■

Användning av reservdelar i original ■

Reparationsförsök av maskin ■

Tekniska ändringar på maskinen ■

Ej ändamålsenlig användning ■

(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

Förslitningsdelar, som på reservdelskartan är märkta med ramar ☐ XXX (X)

Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
