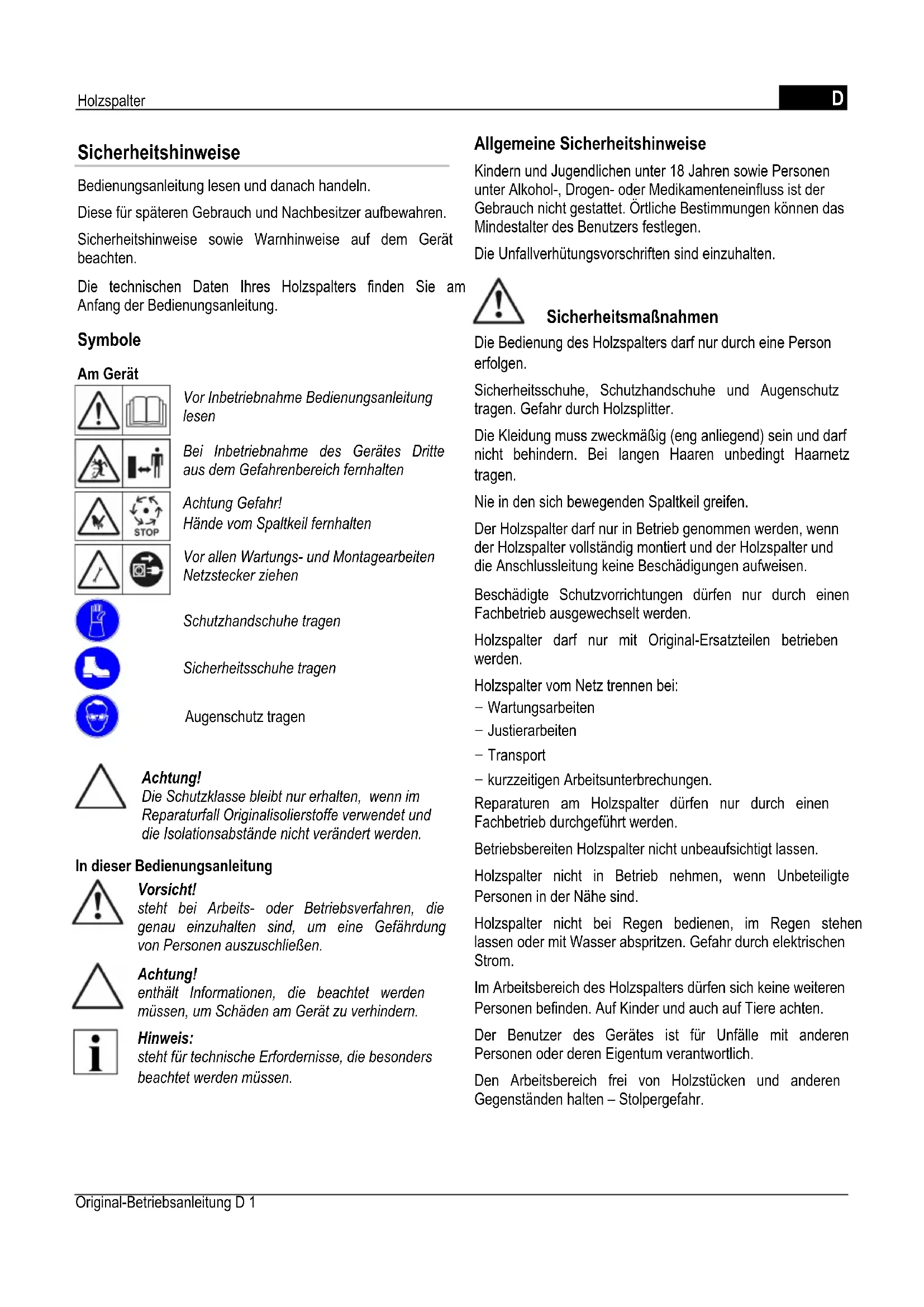

BEDIENUNGSANLEITUNG KHS 3700 AL-KO

Bedienungsanleitung lesen und danach handeln.

Diese für späteren Gebrauch und Nachbesitzer aufbewahren.

Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Die technischen Daten Ihres Holzspalters finden Sie am Anfang der Bedienungsanleitung.

Symbole

Am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen

Bei Inbetriebnahme des Gerätes Dritte aus dem Gefahrenbereich fernhalten

Achtung Gefahr! Hände vom Spaltkeil fernhalten

Vor allen Wartungs- und Montagearbeiten Netzstecker ziehen

Schutzhandschuhe tragen

Sicherheitsschuhe tragen

Augenschutz tragen

Achtung!

Die Schutzklasse bleibt nur erhalten, wenn im Reparaturfall Originalisolierstoffe verwendet und die Isolationsabstände nicht verändert werden.

In dieser Bedienungsanleitung

Vorsicht!

steht bei Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine Gefährdung von Personen auszuschließen.

Achtung!

enthält Informationen, die beachtet werden müssen, um Schäden am Gerät zu verhindern.

Hinweis:

steht für technische Erfordernisse, die besonders beachtet werden müssen.

Allgemeine Sicherheitshinweise

Kindern und Jugendlichen unter 18 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss ist der Gebrauch nicht gestattet. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Die Unfallverhütungsvorschriften sind einzuhalten.

Sicherheitsmaßnahmen

Die Bedienung des Holzspalters darf nur durch eine Person erfolgen.

Sicherheitsschuhe, Schutzhandschuhe und Augenschutz tragen. Gefahr durch Holzsplitter.

Die Kleidung muss zweckmäßig (eng anliegend) sein und darf nicht behindern. Bei langen Haaren unbedingt Haarnetz tragen.

Nie in den sich bewegenden Spaltkeil greifen.

Der Holzspalter darf nur in Betrieb genommen werden, wenn der Holzspalter vollständig montiert und der Holzspalter und die Anschlussleitung keine Beschädigungen aufweisen.

Beschädigte Schutzvorrichtungen dürfen nur durch einen Fachbetrieb ausgewechselt werden.

Holzspalter darf nur mit Original-Ersatzteilen betrieben werden.

Holzspalter vom Netz trennen bei:

- Wartungsarbeiten

- Justierarbeiten

- Transport

- kurzzeitigen Arbeitsunterbrechungen.

Reparaturen am Holzspalter dürfen nur durch einen Fachbetrieb durchgeführt werden.

Betriebsbereiten Holzspalter nicht unbeaufsichtigt lassen.

Holzspalter nicht in Betrieb nehmen, wenn Unbeteiligte Personen in der Nähe sind.

Holzspalter nicht bei Regen bedienen, im Regen stehen lassen oder mit Wasser abspritzen. Gefahr durch elektrischen Strom.

Im Arbeitsbereich des Holzspalters dürfen sich keine weiteren Personen befinden. Auf Kinder und auch auf Tiere achten.

Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

Den Arbeitsbereich frei von Holzstücken und anderen Gegenständen halten – Stolpergefahr.

Sicherheitseinrichtungen

Motorschutzschalter

Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus.

Die Funktion des Motorschutzschalters darf nicht außer Kraft gesetzt werden.

Hat der Motorschutzschalter den Holzspalter ausgeschaltet, wie folgt handeln:

1. Holzspalter vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkühlzeit von mehreren Minuten Stromanschluss wiederherstellen und Holzspalter einschalten.

Anschlussleitung

Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Aderquerschnitt von mindestens 2,5 mm ^2 verwenden.

Die maximal zulässige Kabellänge ist 10 m. Eine längere Leitung beeinträchtigt die Motorleistung und damit die Funktion der Holzspalters.

Anschlussleitung, Stecker und Kupplungsdose müssen unbeschädigt sein.

Reparaturen an der Anschlussleitung, am Stecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.

Steckverbindungen nicht der Nässe aussetzen.

Vorsicht!

Anschlussleitung nicht beschädigen oder durchtrennen.

Im Schadensfall wie folgt handeln:

1. Anschlussleitung sofort vom Stromnetz trennen.

Elektrische Voraussetzungen:

Modelle KHS 3700, KHS 5200

• AC 230 V / 50 Hz
• Mindestquerschnitt der Anschlussleitung = 2,5 mm ^2
• Mindestabsicherung Netzanschluss = 16 A

Bestimmungsgemäße Verwendung

Der Holzspalter ist für die private Nutzung in Haus und Garten bestimmt.

Der Holzspalter ist ausschließlich für folgende Anwendungen bestimmt:

- Spalten von Holz, das gerade abgeschnitten ist und die Abmessungen laut technischen Daten nicht überschreitet.

Bestimmungswidrige Verwendung

• Spalten von Holz, in dem sich Metallteile wie Nägel, Draht, Krampen, etc. befinden, ist verboten
• Der Betrieb in explosionsgefährdeter Atmosphäre ist nicht gestattet
• Jeder weitere über die bestimmungsgemäße Verwendung hinausgehende Gebrauch ist verboten.

Gerätebeschreibung Bild A/B

1 Schutzblech
2 Stammschieber
3 Stammführungsrohre
4 Spaltkeil
5 Kolbenstange
6 Transportbügel
7 Ein-/Aus-Schalter am Elektromotor
8 Bedienhebel
9 Füße hinten (nur KHS 5200)
10 Auflagefuß (nur KHS 5200)
11 Parkposition Transporträder (nur KHS 5200)
12 Füße vorne (nur KHS 5200)
13 Querstrebe vorne (nur KHS 5200)

Auspacken/Montieren

Vorsicht!

Der Holzspalter darf erst nach vollständiger Montage aller Teile benutzt werden.

1. Packungsinhalt prüfen (Bild A/B). Bei Mängeln den Händler informieren.

Hinweis:

Das zur Montage/Bedienung benötigte Werkzeug ist im Bild C abgebildet. Nicht Lieferumfang.

1. Die Achse (Bild 1-2) von außen durch das Rad und durch das Rohr (Bild 1-1) stecken und mit dem Federstecker (Bild 1-3) sichern.

Standfüße montieren (KHS 5200)

1. Die Transporträder auf die beiden vorderen Füße montieren, sie Abschnitt "Transporträder montieren".

Achtung!

Die Transporträder dienen nur zum Transport des Holzspalters. Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition(Bild B-11) montiert werden.

1. Den Holzspalter auf eine Seite kippen und den vorderen und hinteren Fuß montieren.
2. Den Fuß (Bild 2-2 und Bild 4-2) bis zum Anschlag in das Rohrgestell (Bild 2-1 und Bild 4-1) einstecken und mit Schrauben, Scheiben und Sicherungsmuttern festschrauben.
3. Holzspalter mit Hilfe einer zweiten Person auf die andere Seite kippen, die restlichen Füße montieren und danach Holzspalter aufstellen.
4. Den Holzspalter senkrecht stellen (Kolbenstange nach oben) und den Auflagefuß (Bild 3-1) an die hinteren Füße Schrauben.
5. Den Holzspalter aufstellen und die Querstrebe vorne (Bild 5-1) mit Hilfe der Gewindestange (Bild 5-1) montieren.

Netzanschluss

1. Anschlussleitung mit Stromnetz verbinden.

Betrieb

Vorsicht!

Holzspalter darf nur betrieben werden, wenn keine Teile (z. B. Schutzblech) fehlen oder defekt sind und wenn die Anschlussleitung keine Beschädigungen aufweist.

Vor jedem Einsatz

1. Sichtkontrolle des Holzspalters durchführen.
2. Der Holzspalter darf nicht in Betrieb genommen werden, wenn Teile des Gerätes fehlen, defekt oder lose sind.
3. Sichtkontrolle der Anschlussleitung durchführen. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
4. Sichtkontrolle auf Leckstellen der Hydraulik.

Holzspalter in Betrieb nehmen

Vorsicht!

Holzspalter darf nur von einer Person bedient werden.

1. Holzspalter waagrecht, besser mit leichtem Gefälle zum Bedienhebel hin (da hier die Ventile sitzen), auf ebenen, festen Untergrund stellen. Bei Schrägstellung in Richtung des Spaltkeiles kommt es zum Verlust der Spaltkraft. Holzspalter nicht auf die Anschlussleitung stellen!
2. Anschlussleitung so verlegen, dass diese nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann.

Achtung!

Die Transporträder beim Modell KHS 5200 dienen nur zum Transport des Holzspalters. Bei Spaltarbeiten müssen die Transporträder von den Standfüßen demontiert und in die Parkposition montiert werden.

1. Die Entlüftungsschraube (Bild 6) um 3-4 Umdrehungen lösen.

Hinweis:

Die Entlüftungsschraube (Bild 6) nach dem Spalten wieder anziehen.

1. Holzstamm der Länge nach so auf den Holzspalter legen, dass das Holzstück von den Stammführungsrohren gehalten wird.

Achtung!

Den Stamm niemals quer auf den Holzspalter legen.

Niemals durch Aufrechterhalten des Hydraulikdruckes über mehrere Sekunden das Spalten eines Stammes erzwingen.

Bedienung

1. Mit einer Hand den grünen Einschaltknopf des Elektromotors (Bild 7-2) drücken und gedrückt halten.
2. Nachdem der Motor seine Enddrehzahl erreicht hat mit der anderen Hand den Bedienhebel (Bild 7-1) ganz nach unten Drücken. Der Stammschieber drückt den Holzstamm gegen den Spaltkeil. Der Holzstamm wird gespalten.
3. Durch Loslassen des grünen Einschaltknopfes oder des Bedienhebels fährt der Stammschieber in seine Endposition zurück.

Transport

Vorsicht!

Vor jeder Ortsveränderung den Gerätestecker ziehen und die Entlüftungsschraube festziehen.

Achtung!

Den Holzspalter nicht an der Zylinderbefestigung transportieren.

1. Holzspalter am Transportbügel anheben und transportieren.

Wartung und Pflege

Vorsicht!

Vor allen Arbeiten am Holzspalter, Holzspalter ausschalten und vom Stromnetz trennen. Reparaturen am Holzspalter dürfen nur durch Fachbetriebe durchgeführt werden.

Pflegearbeiten

Reinigen der Führungsbahn

1. Die Führungsbahn des Stammschiebers regelmäßig reinigen, vor allem beim Spalten von harzreichem Holz.

Wartungsarbeiten

Schärfen des Spaltkeiles

1. Den Spaltkeil bei Bedarf mit einer geeigneten Feile schärfen.

Ölstand Hydrauliköl prüfen

Hinweis:

Den Hydraulikölstand immer bei eingefahrenem Stammschieber prüfen. Der Holzspalter muss senkrecht stehen.

Vorsicht!

Zum Aufrichten und Festhalten des Holzspalters ist eine zweite Person erforderlich.

1. Ölmessstab herausschrauben und mit einem sauberen, fusselfreien Lappen abwischen.
2. Ölmessstab bis zum Anschlag einstecken und wieder herausziehen. Der Ölpegel muss zwischen den Markierungen "min" und "max" liegen, siehe Bild 8. Bei Bedarf Hydrauliköl nachfüllen.
3. Dichtung (Bild 8-1) auf Beschädigung prüfen und bei Bedarf erneuern.
4. Ölmessstab einschrauben und nur leicht festziehen, um Beschädigungen am Gewinde des Zylinderdeckels zu vermeiden.

Achtung!

Zum Nachfüllen muss Hydrauliköl der Viskositätsklasse HLP 46 verwendet werden.

Ein Ölwechsel ist nicht erforderlich.

Störungen

Bei auftretenden Störungen Holzspalter ausschalten und Netzstecker ziehen. Störungen, die nicht anhand der nachfolgenden Tabelle behoben werden können, von einem autorisierten Fachbetrieb beheben lassen.

Störung Ursache Beseitigung
Stammschieber fährt nicht aus/ ein	Zu wenig Hydrauliköl Hydrauliköl nachfüllen
	Hydraulikpumpe defekt Hydraulikpumpe ersetzen
	Gerät steht schräg mit Gefälle zum Spaltkeil	Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen
Stammschieber hat keine Kraft zu	zu wenig Hydrauliköl Hydrauliköl nachfüllen
	Gerät steht schräg mit Gefälle zum Spaltkeil	Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen
Hydraulikpumpe pfeift, Stammschieber bewegt sich ruckartig	zu wenig Hydrauliköl Hydrauliköl nachfüllen
	Gerät steht schräg mit Gefälle zum Spaltkeil	Gerät waagerecht oder mit Gefälle zum Bedienhebel stellen
	Luft im Kreislauf Entlüftungsschraube öffnen
Motor wird sehr heiß Kabelquerschnitt zu klein Kabel mit größerem Querschnitt verwenden
Motor läuft nicht an Thermoschalter hat abgeschaltet Warten, bis der Motor abgekühlt ist.

Umweltschutz, Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Safety instructions

KHS 5200
Art.Nr. 112426

Po s.	Art.Nr.	Bezeichnung
88	463613	FEDERSCHEIBE 8
89	463614	SECHSKANTBOLZEN M8X55
90	463615	SECHSKANTBOLZEN M8X30
91	463616	SICHERUNGSRING
92	463617	BOLZEN ZAHNRAD
93	463618	PIN 2,5 X 4
94	463619	ZAHNRAD
95	463620	ZAHNRADGEHÄUSEBLECH
96	463621	STOPFEN LINKS
97	463622	STOPFEN RECHTS
98	463623	DICHTUNG
99	463624	KLEMMKASTEN MOTOR
100	463625	SCHALTER
101	463626	SCHRAUBE M4 X 12
102	463627	SCHEIBE 4
103	463628	ZAHNSCHEIBE 4
104	463629	SCHRAUBE M3 X 16
105	463630	KONDENSATOR
106	463631	BLECHSCHRAUBE 2,9 X 12
107	463632	KLEMMKASTENDECKEL
108	463633	DICHTUNG
111	463634	ÜBERLASTSCHALTER KPL.
112	463635	MOTORANSCHLUßLEISTE
113	463636	KABELZUGENTLASTUNG
114	463637	KABELVERSCHRAUBUNG KPL
115	411424	ÜBERWURFMUTTER SCHALTER
118	463638	ROHR
119	463639	STANDROHR
120	463640	ROHRSTOPFEN
121	463641	ROHRFUß RECHTS
122	463642	VERBINDUNG SST REBE
123	463643	ROHRSTOPFEN
124	463644	ROHRFUß LINKS
A	463645	HYDRAULIKVENTILSATZ
B	463646	KOLBENRINGSATZ

Po s.	Ar t.Nr.	Bezeich nung
48	463574	KUNSTSTOFFEINSATZ UNTEN
49	463575	KUNSTSTOFFEINSATZ OBEN
50	463576	BOLZEN
52	463578	BOLZEN
53	463579	STAHLKUGEL 6MM
54	463580	DRUCKEIN STELLFEDER
55	463581	MADENSCHRAUBE ISKT
56	463582	O-RING 5,5 X 2
57	463583	BOLZEN M8H ISKT
58	463584	ISKT.- SCHRAUBE M8 X 35
59	463585	MUTTER M 8 SBS
60	463586	SPALTTISCH
61	463587	ROHRAHMEN RECHTS
62	463588	ROHRABDECKUNG RECHTS
63	463589	ISKT.- SCHRAUBE M5 X 12
64	463590	STELLMUTTER M8
65	463591	KABEL MIT STECKER 230 V
67	463592	SCHRAUB M5 X 8
68	463593	LÜFTERDECKEL
69	463594	SCHNELL SICHERUNG 17
70	463595	LÜFTERFLÜGEL
71	463596	MUTTER M5
72	463597	FEDERSCHEIBE 5
73	463598	LAGERDECKEL HINTEN MOTOR
74	463599	KUGELLAGER
75	463600	SCHNELL SICHERUNG 42
76	463601	MOTOR 230V
77	463602	SIMMERRING 11 X 26 X 7
78	463603	LAGERDECKEL VORNE MOTOR
79	463604	FLACHSCHEIBE 5
80	463605	SECHSKANTBOLZEN M8X185
81	463606	PIN 7,8 X 24
82	463607	STAHLKUGEL 2,5MM
83	463608	O-RING 46,2 X 1,8
85	463610	O-RING 10,6 X 2,65
86	463611	GEHÄUSE ZAHNRADPUMPE
87	463612	FLACHSCHEIBE 8

Po s.	Ar t. Nr.	B ezeic hnung
1	463530	RADKAPPE
2	463531	RADSCHRAUBE
3	463532	RAD
4	463533	SCHEIBE
5	463534	SICHERUNGSSTECKER
6	463535	ROHRAHMEN LINKS
7	463536	ROHRABDECKUNG
8	463537	ISKT SCHRAUBE M8X50
9	463538	SCHEIBE GEWÖLBT
10	463539	FESTSTELLMUTTER
11	463540	BEDIENHEBEL
12	463541	KNOPF BEDIENHEBEL
13	463542	HUTMUTTER M10
14	463543	SCHEIBE 10
15	463544	GRUNDPLATTE
16	463545	MUTTER
17	463546	KUPFERDICHTUNG 10 MM
26	463553	ALUDECKEL HINTEN
27	463554	O-RING 55 X 3.1
30	463557	O-RING 32 X 3.5
31	463558	FÜHRUNGSSCHIENEN
32	463559	HYDRAULIKZYLINDER
33	463560	RÜCKHOLFEDER
34	463561	ALUDECKEL VORNE
35	463562	SIMMERRING
36	463563	O-RING, 7X1.9
37463564FLÜGELSC		HRAUBE 5 X 12
38	463565	FÜHRUNGSWELLE
39	463566	ÖLMESSSTAB
40	463567	SCHEIBE
41	463568	SICHERUNGSMUTTER
42	463569	FEDERRING 14
43	463570	MUTTER M 14
44	463571	FÜHRUNGSTEIL KPL.
45	463572	ISKT.-SCHRAUBE M10 X 25
46	700122	MUTTER
47	463573	STAMMSCHIEBER

EG-Konformitätserklärung

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt

Holzspalter

Seriennummer

G4064065

Typ

KHS 3700

KHS 5200

Schallleistungspegel

gemessen / garantiert

86 / 88 dB(A)

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Konformitätsbewertung

2000 /14/EG

Anhang VI

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-08

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes ■

Beachtung der Bedienungsanleitung ■

Verwendung von Original-Ersatzteilen ■

Reparaturversuchen am Gerät ■

Technischen Veränderungen am Gerät ■

nicht bestimmungsgemäßer Verwendung

(z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind ■

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen ▪ xxxxxgekennzeichnet sind

- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
