MANUAL DE USUARIO KHS 3700 AL-KO

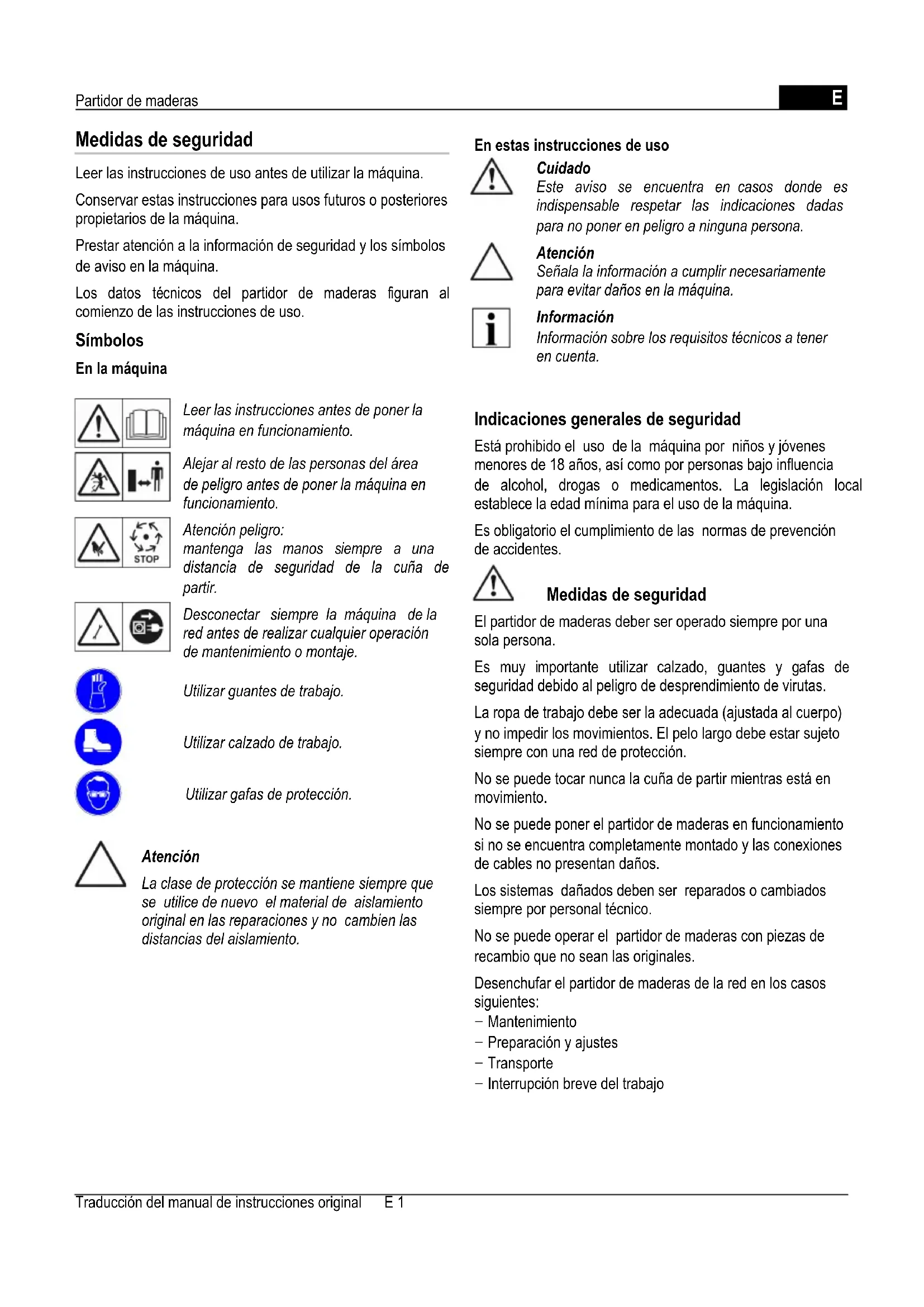

Medidas de seguridad
Leer las instrucciones de uso antes de utilizar la máquina.
Conservar estas instrucciones para usos futuros o posteriores propietarios de la máquina.
Prestar atención a la información de seguridad y los símbolos de aviso en la máquina.
Los datos técnicos del partidor de maderas figuran al comienzo de las instrucciones de uso.
Símbolos
En la máquina
Leer las instrucciones antes de poner la máquina en funcionamiento.
Alejar al resto de las personas del área de peligro antes de poner la máquina en funcionamiento.
Atención peligro: mantenga las manos siempre a una distancia de seguridad de la cuña de partir.
Desconectar siempre la máquina de la red antes de realizar cualquier operación de mantenimiento o montaje.
Utilizar guantes de trabajo.
Utilizar calzado de trabajo.
Utilizar gafas de protección.
Atención
La clase de protección se mantiene siempre que se utilice de nuevo el material de aislamiento original en las reparaciones y no cambien las distancias del aislamiento.
Este aviso se encuentra en casos donde es indispensable respetar las indicaciones dadas para no poner en peligro a ninguna persona.
Atención
Señala la información a cumplir necesariamente para evitar daños en la máquina.
Información
Información sobre los requisitos técnicos a tener en cuenta.
Indicaciones generales de seguridad
Está prohibido el uso de la máquina por niños y jóvenes menores de 18 años, así como por personas bajo influencia de alcohol, drogas o medicamentos. La legislación local establece la edad mínima para el uso de la máquina.
Es obligatorio el cumplimiento de las normas de prevención de accidentes.
Medidas de seguridad
El partidor de maderas deber ser operado siempre por una sola persona.
Es muy importante utilizar calzado, guantes y gafas de seguridad debido al peligro de desprendimiento de virutas.
La ropa de trabajo debe ser la adecuada (ajustada al cuerpo) y no impedir los movimientos. El pelo largo debe estar sujeto siempre con una red de protección.
No se puede tocar nunca la cuña de partir mientras está en movimiento.
No se puede poner el partidor de maderas en funcionamiento si no se encuentra completamente montado y las conexiones de cables no presentan daños.
Los sistemas dañados deben ser reparados o cambiados siempre por personal técnico.
No se puede operar el partidor de maderas con piezas de recambio que no sean las originales.
Desenchufar el partido de maderas de la red en los casos siguientes:
- Mantenimiento
- Preparación y ajustes
- Transporte
- Interrupción breve del trabajo
Únicamente personal especializado está autorizado para realizar las reparaciones en el partido de maderas.
No dejar el partidor de maderas nunca sin vigilancia cuando esté preparado para funcionar.
No poner en marcha el partido de maderas cuando haya otras personas cerca.
No poner en marcha el partidor de maderas cuando llueva, no exponerlo a la lluvia, ni rociarlo con agua: peligro por energía eléctrica.
En el área de trabajo con el partidor de maderas no pueden encontrarse otras personas. Preste atención a la presencia de niños y animales.
La persona que utiliza el partido de maderas se hace responsable de accidentes a terceras personas o materiales ajenos.
Mantener el área de trabajo sin maderas ni objetos para evitar el riesgo de tropiezo.
Sistemas de seguridad
Interruptor protector del motor
En caso de sobrecarga, el interruptor protector desconecta el motor.
No se puede nunca poner fuera de servicio el interruptor protector del motor.
Modo de proceder cuando el interruptor protector desconecta el motor:
- Desenchufar el partidor de maderas de la red.
- Reparar la causa de la sobrecarga.
- Después de algunos minutos de enfriamiento, enchufar la corriente eléctrica y poner la máquina en marcha.
Cable de conexión a la red
Utilizar sólo cables revestidos de goma del tipo H07RN-F, según la norma VDE 0282 parte 14, con una sección transversal mínima del conductor de 2,5 mm².
La longitud máxima permitida del cable es de 10 m. Los cables más largos reducen la capacidad del motor y en consecuencia la función del partidor de maderas.
El cable de conexión, el enchufe y la caja de acoplamiento no pueden presentar ningún daño.
Las reparaciones en el cable de conexión, el enchufe o la caja de acoplamiento deben ser efectuadas siempre por personal especializado.
No se puede utilizar cables defectuosos (con grietas, cortes, hendiduras o dobladuras en el aislamiento).
No exponer las conexiones a la humedad.
Cuidado
Procure no dañar ni cortar el cable de conexión a la red.
Modo de proceder en caso de daños:
- Desenchufar inmediatamente de la red.
Requisitos eléctricos:
Modelos KHS 3700, KHS 5200
- AC 230 V / 50 Hz
- Sección transversal mínima del cable de conexión = 2,5 mm²
- Protección por fusible mínima de la conexión a la red = 16 A
Uso correcto
El partidor de maderas está destinado a usos privados domésticos.
La máquina ha sido concebida únicamente para la siguiente tarea:
- Partir madera recién cortada que no sobrepase las medidas especificadas en los datos técnicos.
Usos incorrectos
- Está prohibido partir madera en la cual se encuentren restos metálicos como clavos, alambres, grapas, etc.
- No está permitida la utilización en atmósferas potencialmente explosivas.
- Todo uso fuera del especificado como correcto está prohibido.
Descripción (figuras A/B)
1 Plancha de protección
2 Cuña para empujar la madera
3 Tubos de guía para la madera
4 Cuña de corte
5 Biela
6 Asa de transporte
7 Interruptor en el motor eléctrico
8 Palanca de manejo
9 Patas traseras (sólo 5200)
10 Soporte de apoyo (sólo KHS 5200)
11 Posición de estacionamiento de las ruedas de transporte (sólo KHS 5200)
12 Patas delanteras (sólo KHS 5200)
13 Barra transversal
Desembalaje y montaje
Cuidado
El partido de maderas no puede utilizarse antes de haber completado el montaje de todas las piezas.
- Comprobar el contenido del envío (figuras A/B). Si faltan piezas, póngase en contacto con el vendedor.
Información
La figura C muestra las herramientas necesarias para el montaje/manejo (no incluidas en el envío).
Montaje de las ruedas de transporte
- Pasar el eje (figuras 1-2) desde fuera a través de la rueda y del tubo y fijar con las clavijas de retención con resorte (figuras 1-3).
Montaje de las patas de apoyo (KHS 5200)
- Montar las ruedas a las patas delanteras, ver sección "Montaje de las ruedas de transporte".
Atención
Las ruedas de transporte sirven solamente para el transporte del partido de madera. Mientras se parte la madera, las ruedas de transporte deben estar desmontadas de las patas de apoyo y montadas en la posición de estacionamiento (figura B-11).
- Volcar el partido de madera hacia un lado y montar las patas delanteras y traseras.
- Introducir las patas (figura 2-2 y figura 4-2) hasta el fondo en el rack (figura 2-1 y 4-1) y fijar con tornillos, discos y tuercas de seguridad.
- Volcar el partido de maderas hacia el otro lado con la ayuda de otra persona, montar las patas restantes y después levantar la máquina.
- Colocar el partidor de maderas en posición vertical (con la biela hacia arriba) y atornillar el soporte de apoyo (figura 3-1) a las patas traseras.
- Levantar el partidor de maderas y montar la barra transversal (figura 5-1) en la parte delantera con la ayuda de la barra de rosca (figura 5-1).
Conexión a la red
- Enchufar el cable a la red eléctrica.
Funcionamiento
Cuidado
El partidor de maderas sólo puede utilizarse cuando estén todas las piezas completamente montadas (p. ej. plancha de protección etc.) y cuando no presente defectos de funcionamiento ni del cable de conexión a la red.
Antes de cada uso
- Realizar un control visual del partidor de maderas.
- El partido de maderas no se debe poner en funcionamiento si faltan partes, estén sueltas o defectuosas.
- Realizar un control visual del cable de conexión a la red. No puede utilizarse nunca cables defectuosos (grietas, cortes, aplastamientos o pliegues dobladuras en el aislamiento, etc.).
- Realizar un control visual de posibles pérdidas en el sistema hidráulico.
Puesta en servicio
Cuidado
El partido de maderas no puede ser operado por más de una persona.
-
Colocar el partidor de maderas en posición horizontal, si es posible con una ligera inclinación hacia la palanca de manejo (ya que ahí se encuentran las válvulas) sobre una superficie plana y sólida. La posición inclinada en dirección a la cuña para partir tiene como consecuencia la pérdida de fuerza cortadora. No apoyar la máquina sobre el cable de conexión.
-
Instalar el cable de forma que no pueda doblarse, quedar aplastado o sufrir otros daños.
Atención
Las ruedas de transporte en el modelo KHS 5200 sirven solamente para el trans- porte del partidor de madera. Mientras se parte la madera, las ruedas de transporte deben estar desmontadas de las patas de apoyo y montadas en la posición de estacionamiento (figura B-11).
- Aflojar 3-4 vueltas el tornillo de ventilación (figura 6).
Información
Volver a fijar el tornillo de ventilación (figura 6) después de partir madera.
- Según la longitud, colocar el trozo de madera de tal manera que esté sujeto por los tubos de guía.
Atención
No colocar nunca la madera en el partido de maderas en posición transversal (figura 10).
No forzar nunca el corte de un trozo de madera manteniendo la presión hidráulica durante varios segundos.
Manejo
- Presionar con una mano el botón verde de encendido del motor eléctrico (figura 7-2) y mantener presionado.
- Después de que el motor haya alcanzado la cantidad de revoluciones finales, presionar con la otra mano hasta abajo la palanca de manejo (figura 7-1). La cuña para presionar la madera presiona el trozo de madera contra la cuña para cortar. La madera es cortada.
- Soltando el botón verde de encendido o la palanca de manejo la cuña para presionar la madera se coloca en su posición final.
Transporte
Cuidado
Antes de mover la máquina se debe desenchufar siempre el cable de la red y atornillar el tornillo de ventilación.
Atención
No transportar el partidor de maderas agarrándolo de las fijaciones de los cilindros.
- Levantar el partido de maderas por el asa de transporte y transportar.
Mantenimiento y cuidados
Cuidado
Es muy importante apagar el motor y desenchufar el cable de la red antes de realizar cualquier operación en el partidor de maderas. Las reparaciones en la máquina solo pueden ser realizadas por personal técnico.
Cuidados
Limpieza del carril de guía
- Limpiar regularmente el carril de guía de la cuña para presionar la madera, sobre todo después del corte de madera resinosa.
Mantenimiento
Afilar la cuña de corte
- Afilar la cuña con una lima adecuada cuando sea preciso.
Control del nivel del aceite hidráulico
Información
Controlar el nivel de aceite cuando la cuña para empujar la madera se encuentra en su posición de salida (superior). El partidor de maderas debe estar en posición vertical.
- Destornillar completamente la varilla de medición de aceite (figura 8) y limpiarla con un trapo sin pelusas.
- Introducir la varilla de medición (sin atornillarla) y sacarla de nuevo. El nivel de aceite debe estar entre la marca de mín. y máx. (figura 8). Rellene el depósito si es preciso (figura 9).
- Examinar los daños en la junta y reemplazarla si es necesario (figura 8-1).
- Atornillar la varilla de medición y fijar ligeramente para evitar daños en la rosca de la tapa del cilindro.
Atención
Aceite apropiado para rellenar el depósito: aceite con viscosidad tipo HLP 46.
No es necesario cambiar el aceite.
Fal
Si aparecen problemas desconecte el motor y desenchufe la máquina de la red. Los fallos que no figuren en la siguiente tabla, deben ser solucionados siempre por personal técnico especializado.
| Fallo Causa Solución | ||
| La cuña para presionar la madera no se mueve en ninguna dirección. | Nivel de aceite hidráulico muy bajo Rellenar el | aceite hidráulico. |
| Defecto en la bomba hidráulica Cambiar la bomba hidráulica | ||
| El aparato se inclina con declive hacia la cuña de corte | Situar el aparato horizontalmente o con inclinación hacia la palanca de manejo | |
| La cuña para presionar no tiene fuerza. | Nivel de aceite hidráulico muy bajo. Rellenar el | aceite hidráulico. |
| El aparato se inclina con declive hacia la cuña de corte | Situar el aparato horizontalmente o con inclinación hacia la palanca de manejo | |
| El motor no arranca. El interruptor | bimetálico lo ha desconectado. Esperar hasta | que el motor se enfríe. |
| La bomba hidráulica hace un silbido, la cuña para presionar se mueve bruscamente. | Nivel de aceite hidráulico muy bajo. Rellenar el | aceite hidráulico. |
| El aparato se inclina con declive hacia la cuña de corte | Situar el aparato horizontalmente o con inclinación hacia la palanca de manejo | |
| El motor se calienta mucho. | Sección transversal del cable demasiado pequeña. | Utilizar un cable de mayor sección transversal. |
| El motor no arranca. | El interruptor térmico lo ha desconectado. | Esperar hasta que el motor se enfríe. |
| Fusible o enchufe defectuosos | Avisar a un técnico electricista para su revisión (cable y red eléctrica). | |
| Cable defectuoso | Cambiar el cable a un técnico electricista para su revisión | |
| Defecto en el motor eléctrico | Avisar a un técnico electricista para su revisión. | |
Medio ambiente y eliminación
No se puede eliminar los aparatos o partes en desuso a través del sistema de recogida de residuos domésticos.
El embalaje, la máquina y sus partes complementarias están fabricados de material reciclable pudiendo ser eliminados según sus propiedades.
Declaración dé conformidad CE
Por la presente declaramos que este producto, en la versión que hemos comercializado, cumple los requisitos de las directivas europeas armonizadas, los estándares europeos de seguridad y los estándares especificos del producto.
Producto
Partidor de maderas
Número de serie
G4064065
Modelo
KHS 3700
KHS 5200
Nivel de potencia sonora
medido /garantizado
86 / 88 dB(A)
Fabricante
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Directivas CE
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Evaluación
de conformidad
2000 /14/EG
Anexo VI
Apoderado
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Normas armonizadas
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-08
Nosotros solucionamos los posibles fallos del material o de fabricación durante el plazo legal de prescripción de derechos por deficiencias según nuestro criterio mediante reparación o entrega supletoria. El plazo de prescripción se determinará con arreglo a la legislación del país en el que se haya adquirido el aparato.
Nuestra declaración de garantía es válida únicamente en caso de:
uso correcto del aparato ■
observancia de las instrucciones de uso ■
utilización de piezas de repuesto originales ■
La garantía se extingue cuando:
se realizan intentos de reparación en el aparato ■
se realizan modificaciones técnicas en el aparato ■
en caso de utilización no conforme a la finalidad pre- ■
vista (por ejemplo, utilización industrial o comunal)
Quedan excluidos de la garantía:
los daños de lacado derivados del desgaste normal ■
■ las piezas de desgaste que en la ficha de piezas de repuesto están identificadas con el marco XXX XXX (X)
■ motores de combustión: para éstos serán de aplicación las regulaciones de garantía propias del fabricante de motor en cuestión
En caso de proceder la garantía, rogamos se dirija con la presente declaración de garantía y el comprobante de compra a su vendedor o al servicio autorizado de postventa más cercano. Los derechos legales por deficiencias del comprador frente al vendedor no se ven afectados por esta declaración de garantía.
