РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ KHS 3700 AL-KO

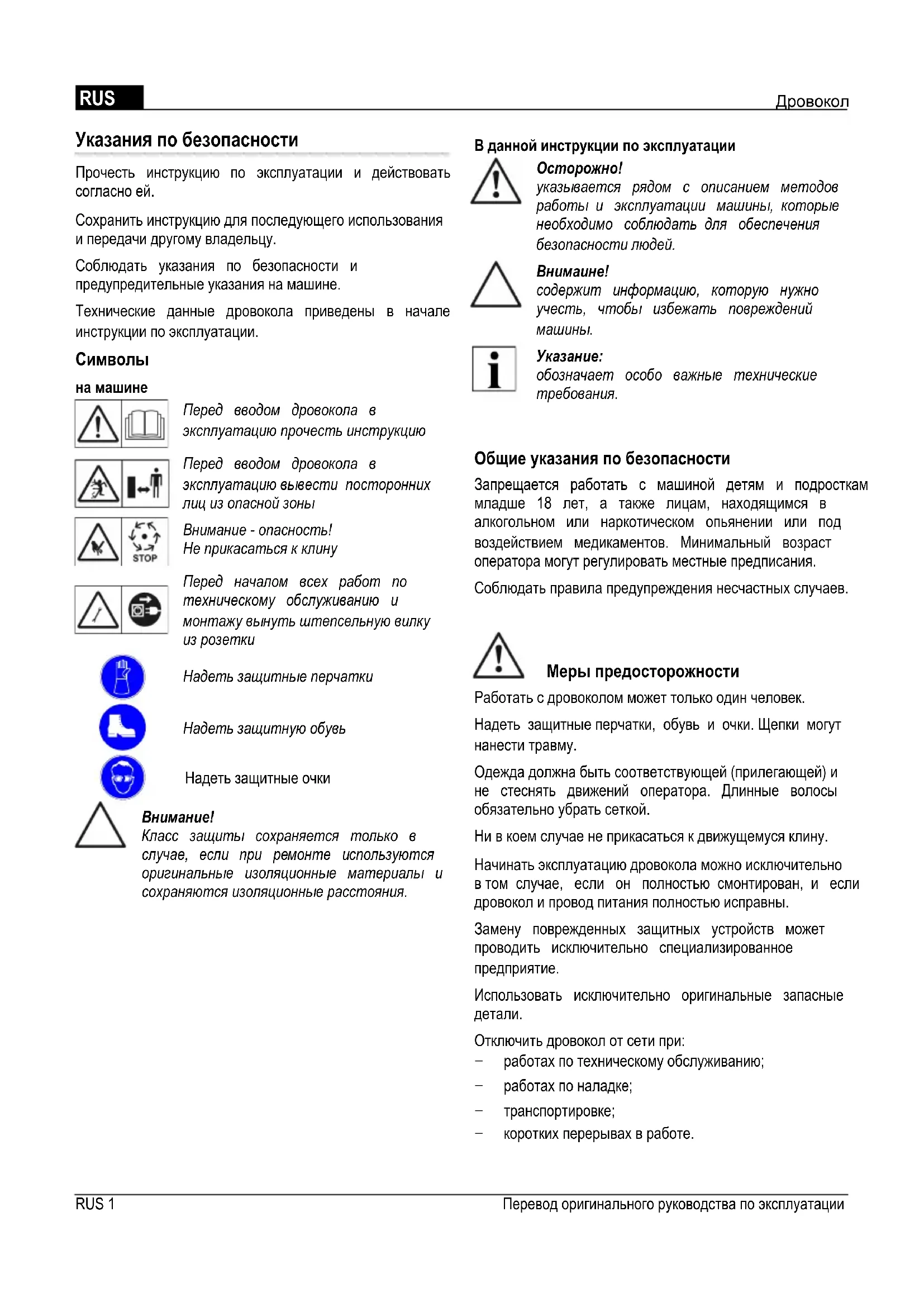

Указания по безопасности

Прочесть инструкцию по эксплуатации и действовать согласно ей.

Сохранить инструкцию для последующего использования и передачи другому владельцу.

Соблюдать указания по безопасности и предупредительные указания на машине.

Технические данные дровокола приведены в начале инструкции по эксплуатации.

Символы

на машине

Перед вводом дровокола в эксплуатацию прочесть инструкцию

Перед вводом дровокола в эксплуатацию вывести посторонних лиц из опасной зоны

Внимание - опасность! Не прикасаться к клину

Перед началом всех работ по техническому обслуживанию и монтажу вынуть штепсельную вилку из розетки

Надеть защитные перчатки

Надеть защитную обувь

Надеть защитные очки

Внимание!

Класс защиты сохраняется только в случае, если при ремонте используются оригинальные изоляционные материалы и сохраняются изоляционные расстояния.

В данной инструкции по эксплуатации

Осторожно!

указывается рядом с описанием методов работы и эксплуатации машины, которые необходимо соблюдать для обеспечения безопасности людей.

Внимаине!

содержит информацию, которую нужно учесть, чтобы избежать повреждений машины.

Указание:

обозначает особо важные технические требования.

Общие указания по безопасности

Запрещается работать с машиной детям и подросткам младше 18 лет, а также лицам, находящимся в алкогольном или наркотическом опьянении или под воздействием медикаментов. Минимальный возраст оператора могут регулировать местные предписания.

Соблюдать правила предупреждения несчастных случаев.

Меры предосторожности

Работать с дровоколом может только один человек.

Надеть защитные перчатки, обувь и очки. Щепки могут нанести травму.

Одежда должна быть соответствующей (прилегающей) и не стеснять движений оператора. Длинные волосы обязательно убрать сеткой.

Ни в коем случае не прикасаться к движущемуся клину.

Начинать эксплуатацию дровокола можно исключительно в том случае, если он полностью смонтирован, и если дровокол и провод питания полностью исправны.

Замену поврежденных защитных устройств может проводить исключительно специализированное предприятие.

Использовать исключительно оригинальные запасные детали.

Отключить дровокол от сети при:

— работах по техническому обслуживанию;
— работах по наладке;
— транспортировке;
— коротких перерывах в работе.

Ремонт дровокола может выполнять исключительно специализированное предприятие.

Не оставлять готовый к работе дровокол без присмотра.

Не начинать работу с дровоколом, если вблизи находятся посторонние лица.

Не эксплуатировать дровокол во время дождя, не оставлять под дождем и не обрызгивать водой. Опасность электрического удара.

В рабочей зоне дровокола запрещается находиться посторонним лицам. Следить, чтобы в опасной зоне не было детей и животных.

Оператор машины несет ответственность за безопасность других людей и сохранность их имущества.

Удалить из рабочей зоны бревна или другие предметы, чтобы не споткнуться.

Защитные устройства

Защитный автомат электродвигателя

При перегрузке дровокола защитный автомат выключает электродвигатель.

Защитный автомат двигателя запрещено отключать.

Если защитный автомат выключил электродвигатель, действовать следующим образом:

1. Отключить дровокол от электрической сети.

2. Устранить причины перегрузки.

3. Дать дровоколу остыть в течение нескольких минут, снова подсоединить его к электросети и включить.

Провод питания

Использовать исключительно резиновый кабель типа H07RN-F согласно VDE 0282 части 14 с сечением жилы не менее 2,5 мм².

Максимально допустимая длина кабеля - 10 м. При использовании более длинного провода снижается мощность электродвигателя и, таким образом, производительность дровокола.

Провод питания, штепсельная вилка и розетка должны быть исправны.

Ремонт провода питания, штепсельной вилки и розетки может выполнять исключительно специализированное предприятие. Запрещено использовать поврежденный провод питания (например, с трещинами, или если изоляция порезана, раздавлена или изломана).

Беречь штепсельное соединение от влаги.

Осторожно!

Избегать повреждения или разрезания

провода питания.

Если провод поврежден, действовать следующим образом:

1. Сразу же отключить провод питания от сети.

Электрические требования:

Модели KHS 3700, KHS 5200

- AC 230 B/ 50 Гц

– Минимальное сечение провода питания = 2,5 мм²

– Предохранитель гнезда подключения к сети = мин. 16 А

Надлежащее использование

Дровокол предназначен для личного пользования дома и в саду.

Дровокол предназначен исключительно для следующих целей:

– колка бревен с прямым спилом, размеры которых соответствует техническим данным.

Использование не по назначению

– Запрещено колоть бревна, в которых есть металлические предметы, такие как гвозди, проволока, скобы и т.д.

– Машина не предназначена для работы во взрывоопасном месте.

- Запрещены любые действия с машиной, которые выходят за рамки надлежащего использования.

Описание машины, рис. А/В

1 Предохранительный щиток
2 Толкатель бревна
3 Направляющие трубы для продвижения ствола
4 Клин
5 Поршневой шток
6 Переносная рукоятка
7 Выключатель на электродвигателе
8 Рычаг управления
9 Ножки задние (только для KHS 5200)
10 Опорная ножка (только для KHS 5200)
11 Транспортировочные колеса в положении для парковки (только для KHS 5200)
12 Ножки передние (только для KHS 5200)
13 Поперечина передняя (только для KHS 5200)

Распаковка/монтаж

Осторожно!

Дровокол можно использовать только после того, как смонтированы все его детали.

1. Проверить содержимое упаковки (рис. А/В). Обнаружив дефекты, проинформировать продавца.

Указание:

Инструмент, необходимый для монтажа/управления, изображен на рисунке С. Он не входит в комплект поставки.

Монтаж транспортировочных колес

1. Вставить ось (рис. 1-2) с внешней стороны в колесо и в трубу (рис. 1-1) и закрепить фиксирующим штекером с пружиной (рис. 1-3).

Монтаж ножек (KHS 5200)

1. Смонтировать транспортировочные колеса на обе передние ножки, см. раздел «Монтаж транспортировочных колес».

Внимание!

Транспортировочные колеса предназначены только для транспортировки дровокола. При колке дров транспортировочные колеса необходимо снять с ножек и установить их в положение для парковки (рис. В-11).

1. Наклонить дровокол в одну сторону и смонтировать переднюю и заднюю ножку.

2. Вставить ножку (рис. 2-2 и рис. 4-2) в трубную раму до упора (рис. 2-1 и рис. 4-1) и закрепить при помощи винта, шайбы и контграйки.

3. Дровокол наклонить в другую сторону при помощи еще одного человека, смонтировать остальные ножки, затем установить дровокол.

4. Установить дровокол вертикально (поршневой шток в положении наверх) и привинтить опорную ножку (рис. 3-1) на задние ножки.
5. Установить дровокол и смонтировать переднюю поперечину (рис. 5-1) с помощью резьбового штока (рис.5-1).

Гнездо подключения к сети

– Включить провод питания в сеть.

Эксплуатация

Осторожно!

Эксплуатация дровокола разрешается только в случае, если все детали (напр., предохранительный щиток) установлены на место и исправны, а провод питания не поврежден.

Перед каждым использованием

1. Провести визуальную проверку дровокола.
2. Дровокол нельзя использовать, если его детали отсутствуют, повреждены или закреплены непрочно.
3. Провести визуальную проверку провода питания. Запрещено использовать поврежденный провод питания (например, с трещинами, или если изоляция порезана, раздавлена или изломана).
4. Визуально проверить гидравлическую систему на наличие утечек масла.

Ввод дровокола в эксплуатацию

Осторожно!

Работать с дровоколом может только один человек.

1. Установить дровокол в горизонтальном положении, а лучше с легким наклоном в сторону рычага управления (поскольку здесь находятся клапаны) на ровной, плотной поверхности. При наклоне в сторону клина это может привести к потере мощности раскола. Не ставить дровокол на провод питания!

2. Проложить провод питания таким образом, чтобы его нельзя было смять, заломить или повредить иным образом.

Внимание!

Транспортировочные колеса в модели KHS 5200 предназначены только для

перевозки дровокола. При колке дров транспортировочные колеса необходимо снять с ножек и смонтировать в положение для парковки.

1. Ослабить резьбовую пробку вентиляционного отверстия на 3-4 оборота (рис. 6).

Указание:

Резьбовую пробку (рис. 6) необходимо после колки снова затянуть.

1. Положить бревно в длину на дровокол так, чтобы оно удерживалось направляющими трубами.

Внимание!

Ни в коем случае не помещать бревно на дровокол в поперечном положении (рис. 11).

Ни в коем случае не производить принудительно раскол бревна, поддерживая искусственно гидравлическое давление в течение нескольких секунд.

Управление дровоколом

1. Одной рукой нажать на зеленую пусковую кнопку электродвигателя (рис. 7-2) и держать ее в нажатом виде.
2. После достижения двигателем максимального числа оборотов нажать другой рукой на рычаг управления вниз до конца (рис. 7-1). Толкатель бревна прижимает бревно к клину. Затем происходит раскол бревна.
3. Если отпустить зеленую пусковую кнопку или рычаг управления, это приводит к возврату толкателя бревна в конечное положение.

Транспортировка

Осторожно!

Перед каждым перемещением машины вынуть штепсельную вилку из розетки и затянуть резьбовую пробку вентиляционного отверстия.

Внимание!

Нельзя транспортировать дровокол с помощью крепежного устройства цилиндров.

1. Дровокол приподнять за переносную рукоятку и использовать ее для переноса.

Техническое обслуживание и профилактика

Осторожно!

Перед началом любых работ с дровоколом выключить машину и отсоединить от сети. Ремонт дровокола может выполнять исключительно специализированное предприятие.

Профилактические работы

Чистка направляющей

1. Регулярно чистить направляющую толкателя, в особенности при колке высокосмолистой древесины.

Работы по техническому обслуживанию

Заточка клина

1. При необходимости заточить клин соответствующим напильником.

Проверка уровня гидравлического масла

Указание:

Проверку уровня гидравлического масла необходимо проводить только при задвинутом толкателе ствола. Дровокол должен находиться в вертикальном положении.

Осторожно!

Установить и удерживать дровокол в вертикальном положении можно только с помощью еще одного человека.

1. Вывинтить маслоизмерительный стержень и протереть его чистой тряпкой из неворсяной ткани (рис. 8).
2. Вставить до упора маслоизмерительный стержень и снова вынуть. Уровень масла должен находиться между маркировками "min" и "max", см. рис. 8. При необходимости долить гидравлическое масло (рис. 9).
3. Проверить уплотнение (рис. 8-1) на наличие повреждений и при необходимости заменить.
4. Маслоизмерительный стержень ввинтить и слегка затянуть, избегая повреждений резьбы на крышке цилиндра.

Внимание!

Использовать масло класса вязкости HLP 46.

Замена масла не требуется.

Повреждения

Если возникло повреждение, выключить дровокол и вынуть штепсельную вилку из розетки. Повреждения, не указанные в нижеприведенной таблице, должны устраняться специализированным предприятием.

Повреждение Причина Устранение
Толкатель не выдвигается/ не задвигается	Слишком мало масла Долить масло
	Гидравлический насос неисправен Заменить гидравлический насос
	Прибор установлен с наклоном в направлении к клину	Установить прибор горизонтально или с наклоном в сторону рычага управления
Толкатель бревна не работает	Слишком мало масла Долить масло
	Прибор установлен с наклоном в направлении к клину	Установить прибор горизонтально или с наклоном в сторону рычага управления
Гидравлический насос издает свистящие звуки, толкатель движется рывками	Слишком мало масла Долить масло
	Прибор установлен с наклоном в направлении к клину	Установить прибор горизонтально или с наклоном в сторону рычага управления
	Воздух в системе Открыть резьбовую пробку вентиляционного отверстия
Двигатель сильно нагревается	Слишком маленькое сечение кабеля Использовать кабель с большим сечением
Двигатель не запускается Сработал терморегулятор Подождать, пока двигатель остынет.

Защита окружающей среды, утилизация

Не утилизовать снятые с эксплуатации машины с бытовыми отходами!

Упаковка, машина и аксессуары произведены из материалов, предназначенных для вторичного использования, и их утилизация производится соответствующим образом.

Декларация о соответствии стандартам ЕС

Настоящим документом мы заявляем, что данный спроектированный нами продукт соответствует требованиям согласованных директив ЕС, стандартам безопасности ЕС, а также другим стандартам, применяемым к данному продукту.

Продукт

Дровокол

Серийный номер

G4064065

Тип

KHS 3700

KHS 5200

Уровень звука

измеренный / гарантируемый

86 / 88 dB(A)

Производитель

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Директивы ЕС

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Оценка соответствия

2000 /14/EG

Приложение VI

Уполномоченный представитель

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Согласованные нормы

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-08

Мы готовы устранить некоторые погрешности материала или изготовления в течение установленного законом срока давности предъявления претензии по качеству (путем ремонта или замены - по нашему усмотрению). Срок давности определяется законодательством страны, где был куплен инструмент.

Наши гарантийные обязательства действительны только в следующих случаях:

Гарантия теряет силу в следующих случаях:

При надлежащем обращении с инструментом ■

При соблюдении руководства по эксплуатации ■

При использовании оригинальных запасных ■ частей

При попытке починить инструмент ■

При внесении изменений в конструкцию инструмента ■

При ненадлежащем использовании инструмента ■

(например, в промышленных или коммунальных целях)

Гарантия не распространяется на:

■ Повреждения лакового покрытия, возникшие по причине нормального износа

Изнашиваемые детали, отмеченные рамкой [XXX XXX (X)] на карте запасных частей

Двигатели внутреннего сгорания – На них распространяются отдельные гарантийные обязательства соответствующего производителя двигателей

В случае, требующем предоставления гарантии, пожалуйста, обратитесь с данным гарантийным письмом и чеком, подтверждающим покупку, к Вашему дилеру или в ближайший авторизованный сервисный центр. Данные гарантийные обязательства не распространяются на определенный законом порядок предъявления покупателем претензий по качеству к продавцу.
