BRUKSANVISNING KHS 3700 AL-KO
I denna bruksanvisning
Varning!
Idrifttagning av vedklyven
Varning!
Rengöring av styrning
Hydraulolja som fylls på måste vara av viskositetsklass HLP 46.
indeholder informationer, som skal følges for at forhindre skader på maskinen.
Bemærk:
Miljøbeskyttelse og bortskaffelse
Oppbevar bruksanvisningen for senere bruk og eventuelle andre brukere.
Følg sikkerhetsinstruksene og advarslene på apparatet.
De tekniske data for vedkløyveren finnes foran i bruksanvisningen.
Symboler
På maskinen
Les bruksanvisningen før maskinen tas i bruk
Påse at andre personer ikke står i fareområdet när maskinen startes.
OBS fare!
Ikke hold hendene i nærheten av kløyvekilen
Trekk ut støpselet før alt vedlikeholds- og monteringsarbeid
Bruk vernehansker
Bruk vernesko
Bruk vernebriller
OBS!
Beskyttelsesklassen opprettholdes kun dersom det brukes originalt isolasjonsmateriale ved reparasjon og om isolasjonsavstandene ikke forandres.
I denne bruksanvisningen
Forsiktig!
står ved arbeids- eller driftsmetoder som skal overholdes nøyaktig for å utelukke at personer kommer i fare.
OBS!
inneholder informasjon som skal følges for å forhindre skader på apparatet.
Merk:
står for tekniske krav det skal tas spesielt hensyn til.
Generelle sikkerhetsinstrukser
Bruk av maskinen er forbudt for barn og ungdom under 18 år og personer som er påvirket av alkohol, narkotika eller medikamenter. Lokale bestemmelser kan eventuelt fastlegge en minstealder for bruk.
Vernebestemmelser skal overholdes.
Sikkerhetstiltak
Vedkløyveren skal kun betjenes av en person.
Bruk vernesko, vernehansker og vernebriller. Fare for trefliser.
Stikk aldri hånden inn i kløyvekilen när den er i bevegelse.
Vedkløyveren skal kun tas i drift når den er komplett montert og verken den eller ledningen oppviser skader.
∅delagte verneanordninger skal utelukkende skiftes ut av fagkyndige.
Vedkløyveren skal bare tas i bruk med originale reservedeler.
Strømtilførselen til vedkløyveren skal avbrytes ved:
- vedlikeholdsarbeid
- justeringsarbeid
- transport
- korte opphold i arbeidet
Reparasjonsarbeid på vedkløyveren skal kun foretas av fagkyndige.
La ikke den driftsklare vedkløyveren stå uten tilsyn.
Ikke ta vedkløyveren i drift når det er andre personer i nærheten.
Ikke ta vedkløyveren i bruk i regnvær eller la den stå ute når det regner. Ikke sprut vann på maskinen. Elektrisk strøm utgjør fare.
Brukeren av apparatet er ansvarlig for uhell som omfatter andre personer eller deres eiendom.
Hold arbeidsområdet fritt for vedstykker og andre gjenstander – fare for å snuble.
Dersom vedkløyveren overbelastes, slår motorvernet av motoren.
Motorvernfunksjonen må ikke settes ut av kraft.
Har motorvernet slått av vedkløyveren, gå frem på følgende måte:
- Stans strømtilførselen til vedkløyveren.
- Utbedre årsaken til overbelastningen.
- Etter flere minutters avkjølingstid koples vedkløyveren til strømnettet og startes igjen.
Tilkoplingsledning
Maksimalt tillatt kabellengde er 10 m. En lengre ledning reduserer motoreffekten og dermed vedkløyverens funksjon.
I tilfelle det skulle oppstå skader:
Elektriske forutsetninger:
Modeller KHS 3700, KHS 5200
- AC 230 V / 50 Hz
- Minstetverrsnitt koplingsledning = 2,5 mm ^2
- Minimum sikring nettilkopling = 16 A
Forskriftsmessig bruk
Vedkløyveren er til privat bruk i hus og hage.
Vedkløyveren skal utelukkende brukes til følgende oppgaver:
- Kløyving av ved som er saget rett over og som ikke overskrider målene iht. tekniske data.
Ikke forskriftsmessig bruk
- Kløyving av vedstykker der det er metalldeler, spiker, kabler, kramper etc.
- Drift i eksplosjonsfarlige omgivelser er ikke tillatt.
- Enhver bruk utover forskriftsmessig bruk er ikke tillatt.
Apparatbeskrivelse bilde A /B
1 Beskyttelsesplate
2 Stamskyver
3 Stamføringsrør
4 Kløyvekile
5 Kolbestang
6 Transportbøyle
7 Av-/på-bryter på elektromotor
8 Betjeningsspak
9 Føtter bak (kun KHS 5200)
10 Bærefot (kun KHS 5200)
11 Parkeringsposisjon transporthjul (kun KHS 5200)
12 Føtter foran (kun KHS 5200)
13 Tverravstiver foran (kun KHS 5200)
Pakke opp/montere
Forsiktig!
- Kontroller innholdet i pakken (bilde A/B). Informer forhandler dersom deler mangler.
Merk:
Verktøyet som trengs til montering/betjening er avbildet på bilde C. Dette er ikke en del av leveringsomfanget.
Montere transporthjul
- Stikk aksen (bilde 1-2) utenfra gjennom hjulet og gjennom røret (bilde 1-1) og sikre den med fjærbolten (bilde 1-3).
Montere föttene (KHS 5200)
- Monter transporthjulene på de to føttene foran, se avsnitt "Montere transporthjul".
OBS!
Transporthjulene er kun til transport av vedkløyveren. Før kløyving skal transporthjulene tas av føttene og monteres i parkeringsposisjonen (bilde B-11).
N

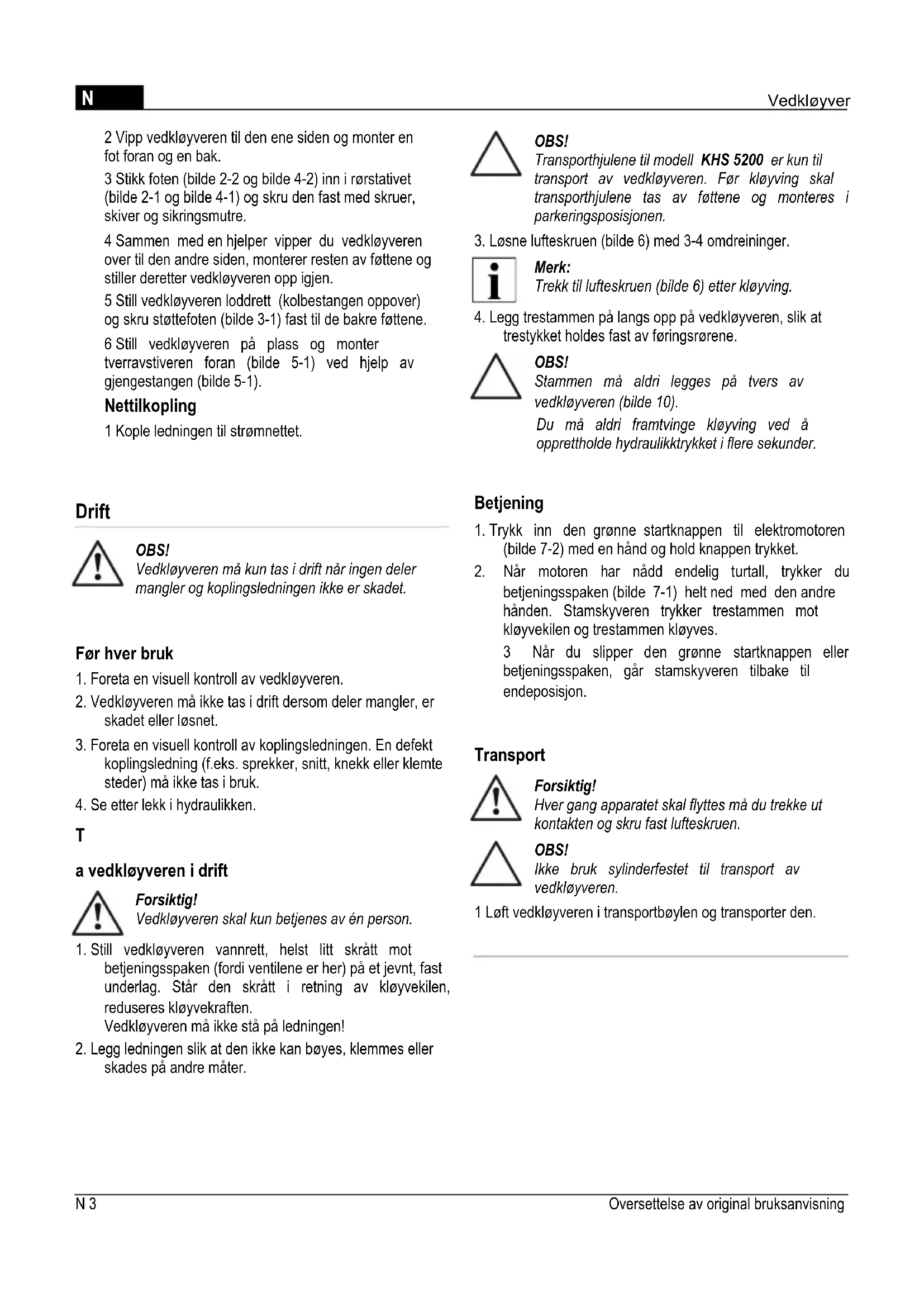

2 Vipp vedkløyveren til den ene siden og monter en fot foran og en bak.
3 Stikk foten (bilde 2-2 og bilde 4-2) inn i rørstativet (bilde 2-1 og bilde 4-1) og skru den fast med skruer, skiver og sikringsmutre.
4 Sammen med en hjelper vipper du vedkløyveren over til den andre siden, monterer resten av føttene og stiller deretter vedkløyveren opp igjen.
5 Still vedkløyveren loddrett (kolbestangen oppover) og skru støttefoten (bilde 3-1) fast til de bakre føttene.
6 Still vedkløyveren på plass og monter tverravstiveren foran (bilde 5-1) ved hjelp av gjengestangen (bilde 5-1).
Nettilkopling
Transporthjulene til modell KHS 5200 er kun til transport av vedkløyveren. Før kløyving skal transporthjulene tas av føttene og monteres i parkeringsposisjonen.
Trekk til lufteskruen (bilde 6) etter kløyving.
- Legg trestammen på langs opp på vedkløyveren, slik at trestykket holdes fast av føringsrørene.
OBS!
Stammen må aldri legges på tvers av vedkløyveren (bilde 10).
Du må aldri framtvinge kløyving ved å opprettholde hydraulikktrykket i flere sekunder.
Drift
OBS!
a vedkløyveren i drift
Forsiktig!
Vedkløyveren skal kun betjenes av én person.
-
Still vedkløyveren vannrett, helst litt skrått mot betjeningsspaken (fordi ventilene er her) på et jevnt, fast underlag. Står den skrått i retning av kløyvekilen, reduseres kløyvekraften. Vedkløyveren må ikke stå på ledningen!
-
Legg ledningen slik at den ikke kan bøyes, klemmes eller skades på andre måter.
Betjening
- Trykk inn den grønne startknappen til elektromotoren (bilde 7-2) med en hånd og hold knappen trykket.
- Når motoren har nädd endelig turtall, trykker du betjeningsspaken (bilde 7-1) helt ned med den andre hånden. Stamskyveren trykker trestammen mot kløyvekilen og trestammen kløyves.
3 Når du slipper den grønne startknappen eller betjeningsspaken, går stamskyveren tilbake til endeposition.
Transport
Forsiktig!
Ikke bruk sylinderfestet til transport av vedkløyveren.
1 Løft vedkløyveren i transportbøylen og transporter den.
Vedlikehold og stell
Forsiktig!
Før alt arbeid på vedkløyveren skal denne slås av og støpselet trekkes ut av stikkontakten. Reparasjoner skal kun foretas av fagfolk.
Stell
Rengjøre føringsbanen
1 Føringsbanen på stamskyveren skal rengjøres jevnlig, spesielt ved kløyving av tre med mye kvaе.
Vedlikeholdsarbeid
Slipe kløyvekilen
- Ved behov slipes kløyvekilen med en egnet fil.
Kontrollere hydraulikkoljenivået
Merk:
Hydraulikkoljenivået skal alltid kontrolleres när stamskyveren er kjørt inn. Vedkløyveren må stå loddrett.
- Skru ut oljemålepinnen og tørk av med en ren, lofri kut (bilde 8).
- Stikk inn oljemålepinnen (ikke skru den inn) og trekk den ut igjen. Oljenivået skal ligge mellom markeringene "min" og "maks", se bilde 8. Fyll på hydraulikkolje ved behov (bilde 9).
- Kontroller at tetningen (bilde 8-1) for skader og skift den ut om nødvendig.
- Skru inn oljemålepinnen og trekk den kun lett fast for å unngå skader på gjengene i sylinderdekslet.
OBS!
Til etterfylling skal det brukes hydraulikkolje i viskositetsklasse HLP 46.
Hvis det skulle opptre feil, skal vedkløyveren slås av og støpselet trekkes ut av kontakten. Feil som ikke kan utbedres ved å følge tabellen nedenfor, skal utbedres av fagkyndige.
| Feil Årsak Utbedring | ||
| Stamskyveren kjører ikke ut/inn For | For lite hydraulikkolje Etterfyll hydraulikkolje | |
| Defekt hydraulikkpumpe Skift ut hydraulikkpumpen | ||
| Apparatet står skrått i retning av kløyvekilen Still maskinen vannrett eller skrått i retning av betjeningsspaken | ||
| Stamskyveren har ikke kraft For I | ite hydraulikkolje Etterfyll hydraulikkolje | |
| Apparatet står skrått i retning av kløyvekilen Still maskinen vannrett eller skrått i retning av betjeningsspaken | ||
| Hydraulikkpumpen piper, stamskyveren gjør rykkete bevegelser | For lite hydraulikkolje Etterfyll hydraulikkolje | |
| Luft i sirkulasjonssystemet Åpne lufteskruen | ||
| Motor blir svært varm For lite kabeltverrsnitt Bruk kabel med større tverrsnitt | ||
| Motoren starter ikke | Termobryteren har slått av motoren | Vent til motoren er avkjølt. |
| Støpsel eller stikkontakt er defekt | La elektriker foreta kontroll | |
| Defekt kabel | La elektriker foreta kontroll, skift ut kabelen | |
| Defekt elektromotor | La elektriker foreta kontroll | |
Miljøvern, avfallsbehandling
Apparater som ikke lenger brukes skal ikke kastes i husholdningsavfallet!
Emballasje, apparatet og tilbehøret er produsert av resirkulerbart materiale og skal avfallsbehandles deretter.
Beaktande av bruksanvisning ■
Lackskador, som beror på normalt slitage ■
EF-overensstemmelseserklæring
EU-samsvarserklæring
Vi erklærer med dette at dette produktet, som vi har brakt inn på markedet i denne utførelse, overholder kravene i de harmoniserte EU-forskriftene, EU-sikkerhetsstandardene og de produktspesifikke standardene.
Produkt
Trekloyver
Serienummer
G4064065
Type
KHS 3700
KHS 5200
Lydtrykknivå
målt / garantert
86 / 88 dB(A)
Produsent
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-forskrifter
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Samsvarserklæring
2000 /14/EG
tillegg VI
Fullmektig
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Harmoniserte normer
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1: VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-08
Eventuelle material- eller produksjonsfeil på maskinen utbedrer vi i løpet av den lovpålagte foreldelselsfristen for mangler etter eget valg, enten ved reparasjon eller med et nytt produkt. Foreldelsesfristen fastsettes iht. loven i det landet maskinen ble kjøpt.
Vår garanti gjelder kun ved: Garantien gjelder ikke ved:
Overholdelse av bruksanvisningen ■
Bruk av originale reservedeler ■
Reparasjonsforsøk på maskinen ■
Tekniske endringer på maskinen ■
Ikke tiltenkt bruk (f.eks. industriell eller kommunal bruk) ■
Lakkskaden som kan føres tilbake til normal bruk ■
Slitedeler som i reservedelskortet med ramme er merket
XXX(X)
■ Forbrenningsmotorer – for disse gjelder separate garantibestemmelser fra den respektive motorprodusenten
Ved garantitilfeller kontakter du forhandleren eller nærmeste autoriserte kundeservice. Ta med dette garantikortet og kvitteringen. Med denne garantien forblir kjøperens juridiske mangelfordringer overfor selger uberørt.
