MANUAL DE UTILIZARE LHS 7000 AL-KO

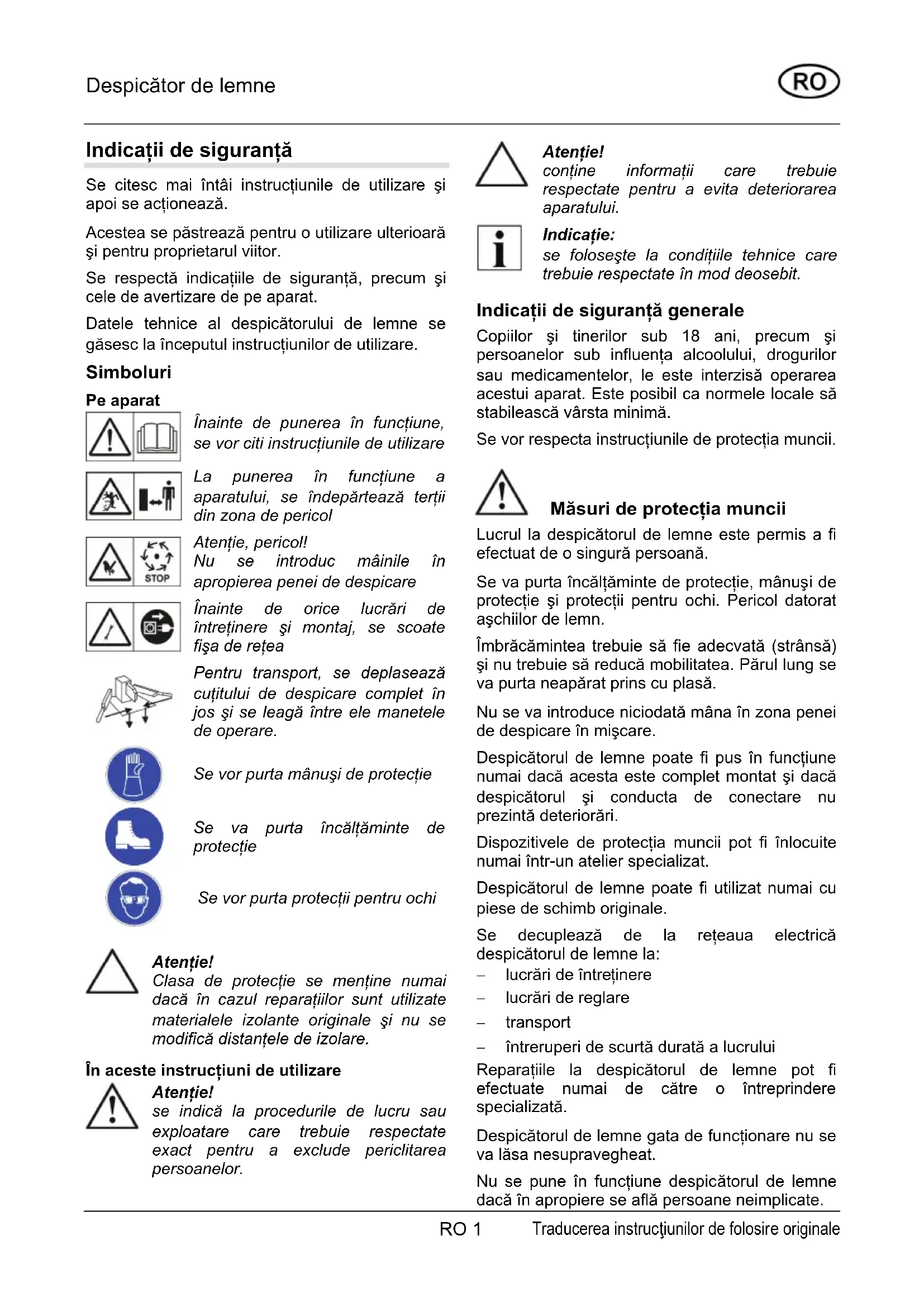

Atenţie! Clasa de protecţie se menţine numai dacă în cazul reparaţiilor sunt utilizate materialele izolante originale şi nu se modifică distanţele de izolare. În aceste instrucţiuni de utilizare Atenţie! se indică la procedurile de lucru sau exploatare care trebuie respectate exact pentru a exclude periclitarea persoanelor. Atenţie! conţine informaţii care trebuie respectate pentru a evita deteriorarea aparatului. Indicaţie: se foloseşte la condiţiile tehnice care trebuie respectate în mod deosebit. Indicaţii de siguranţă generale Copiilor şi tinerilor sub 18 ani, precum şi persoanelor sub influenţa alcoolului, drogurilor sau medicamentelor, le este interzisă operarea acestui aparat. Este posibil ca normele locale să stabilească vârsta minimă. Se vor respecta instrucţiunile de protecţia muncii. Măsuri de protecţia muncii Lucrul la despicătorul de lemne este permis a fi efectuat de o singură persoană. Se va purta încălţăminte de protecţie, mânuşi de protecţie şi protecţii pentru ochi. Pericol datorat aşchiilor de lemn. Îmbrăcămintea trebuie să fie adecvată (strânsă) şi nu trebuie să reducă mobilitatea. Părul lung se va purta neapărat prins cu plasă. Nu se va introduce niciodată mâna în zona penei de despicare în mişcare. Despicătorul de lemne poate fi pus în funcţiune numai dacă acesta este complet montat şi dacă despicătorul şi conducta de conectare nu prezintă deteriorări. Dispozitivele de protecţia muncii pot fi înlocuite numai într-un atelier specializat. Despicătorul de lemne poate fi utilizat numai cu piese de schimb originale. Se decuplează de la reţeaua electrică despicătorul de lemne la: − lucrări de între ţinere − lucrări de reglare − transport − întreruperi de scurtă durată a lucrului Reparaţiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată. Despicătorul de lemne gata de funcţionare nu se va lăsa nesupravegheat. Nu se pune în funcţiune despicătorul de lemne dacă în apropiere se află persoane neimplicate. Traducerea instrucţiunilor de folosire originaleDespicător de lemne RO 2 La despicătorul de lemne nu se lucrează pe ploaie, nu se lasă în ploaie şi nu se stropeşte cu apă. Pericol datorită curentului electric. În zona de lucru a despicătorului de lemne nu se vor afla alte persoane. Se va avea grijă de copii şi de asemenea şi de animale. Utilizatorul aparatului este responsabil pentru accidentarea altor persoane sau deteriorarea bunurilor. Zona de lucru se va menţine liberă de bucăţi de lemn şi alte obiecte - pericol de împiedicare. Dispozitive de siguranţă Protecţia motorului În cazul suprasarcinilor, protecţia motorului deconectează motorul. Funcţionalitatea protecţiei motorului nu poate fi anulată. Dacă protecţia motorului a deconectat despicătorul de lemne se va proceda după cum urmează:

1. Se deconectează de la reţeaua electrică

despicătorul de lemne.

2. Se înlătură cauza suprasarcinii.

3. După o durată de răcire de mai multe

minute, se reface conectarea electrică şi se cuplează despicătorul de lemne. Conductorul de conectare Se va utiliza exclusiv cablu cu izolaţie din cauciuc, cu calitatea H07RN-F, conform VDE 0282, partea 14, cu o secţiune transversală a firului de minim 2,5 mm². Lungimea maximă admisă a cablului este de 10 m. Un cablu mai lung influenţează negativ puterea motorului şi astfel funcţionarea despicătorului de lemne. Conductorii de conectare, fişa şi doza de conectare trebuie să nu fie deteriorate. Reparaţiile la cablul de conectare, la fişă şi la doza de conectare pot fi efectuate exclusiv de întreprinderi de specialitate din domeniul electrotehnic. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite) nu este permis să fie utilizat. Cuplajul de conectare nu se va expune umezelii. Atenţie! Nu se va deteriora sau tăia cablul de conectare. În cazul unei deteriorări se va proceda după cum urmează: Se deconectează imediat de la reţeaua electrică cablul de conectare. Condiţii electrice: Modelele LHS 5500, LHS 6000 − 230 V/ 50 Hz, curent alternativ − Secţiune transversală minimă a cablului de conectare = 2,5 mm² − Siguranţă minimă racord reţea = 16 A Modelul LHS

− 400 V 3~/50 Hz curent alternativ trifazat − Conectare reţea şi conductor de conectare cu 5 fire: 3P+N+SL − Secţiune minimă conductor conectare = 2,5 mm² − Siguranţă racord reţea = 16 A − Sens de rotire motor: în sensul săgeţii (săgeată pe capacul ventilatorului) Sensul de rotaţie se va verifica la fiecare nouă conectare electrică. Utilizare conform destinaţiei Despicătorul de lemne este destinat utilizării private în casă şi grădină. Despicătorul de lemne este destinat exclusiv pentru următoarele utilizări: − despicarea lemnelor care au fost tăiate proaspăt şi care nu depăşesc dimensiunile din documentaţia tehnică. Utilizarea neconformă cu destinaţia − Este interzisă despicarea lemnelor în care se găsesc corpuri metalice ca cuie, sârmă, scoabe etc. − Nu este permisă folosirea despicătorului într- un mediu cu pericol de explozie − Orice utilizare ca iese din cadrul utilizării conforme cu destinaţie este interzisă.Despicător de lemne RO 3 Descrierea aparatului (figura A) 1 Mâner de transport 2 Cuţit de despicare 3 Tije de lucru cu pârghie de operare şi protecţie mâini 4 Masă de despicare 5 Recipient ulei hidraulic 6 Picioare suport 7 Motor 8 Combinaţie întrerupător-fişă 9 Coloană de despicare 10 Masă rabatabilă 11 Pârghie blocare de la masa rabatabilă 12 Cruce de despicare 13 Elemente din cauciuc pentru fixare Despachetare/ montare Atenţie! Despicătorul de lemne poate fi utilizat de abia după montajul integral al tuturor componentelor.

1. Se verifică conţinutul pachetului (fig. A). În

cazul lipsurilor, se va informa furnizorul. Indicaţie: Sculele necesare pentru montaj sunt prezentate în figura C. Nu sunt cuprinse în furnitură. Montarea braţelor de lucru

2. Se unge cu vaselină, sus şi jos, poziţia

lagărului braţului de lucru

3. Se montează braţul de lucru şi se introduce

ţeava în degajare legăturii transversale (fig. 2).

4. Se introduce bolţul de fixare de sus, în

stânga ţevii, şi se asigură de jos cu şaiba şi cuiul crăpat (fig. 3). Reglarea ghearelor de prindere Ghearele de fixare pot fi reglate în funcţie de diametrul lemnului. Ghearele de fixare trebuie reglate la aceiaşi dimensiune pe ambele părţi.

1. Se slăbeşte mânerul stea de la gheara de

fixare şi se reglează longitudinal şi transversal (fig. 4), în funcţie de diametrul lemnului.

2. Se strânge din nou mânerul stea.

Montarea crucii de despicare

1. Se înşurubează puţin şurubul de fixare (fig.

5-1) în crucea de despicare.

2. Se introduce crucea de fixare şi se roteşte

şurubul de fixare în degajarea cuţitului de despicare, pentru a trage complet în sus crucea de despicare.

3. Se asigură poziţia finală cu contrapiuliţa (fig.

5-2). Conectare la reţea Alimentarea electrică are loc prin intermediul unei combinaţii întrerupător-fişă (fig. A-8). Întrerupătorul este echipat cu un sistem de declanşare la tensiune prea joasă, integrat în întrerupător. Acesta împiedică o repornire independentă a motorului la întreruperile de curent. După apăsarea butonului de conectare verde, motorul trebuie repornit.

1. Se introduce cablul de conectare în aparat.

2. Se conectează la reţeaua electrică cablul de

conectare. Indicaţie: La despicătorul de lemne cu motor trifazat (LHS 7000), se verifică sensul de rotaţie al motorului. Sensul de rotaţie trebuie să coincidă cu săgeata de pe capacul ventilatorului. Dacă nu corespunde, trebuie să se efectueze o repolarizare cu ajutorul schimbătorului de fază de pe fişă. Atenţie! Sensul invers de rotire deteriorează pompa hidraulică. Schimbarea fazei la fişă

1. Se apasă cu o şurubelniţă dreaptă

schimbătorul de faze de la fişă şi se roteşte cu 90°, a se vedea figura B.

2. Se realizează conectarea electrică şi se

verifică din nou sensul de rotaţie al motorului. Exploatarea Atenţie! Despicătorul de lemne poate fi utilizat numai dacă nu lipsesc sau sunt defecte componente (de exemplu elementul de protecţie) şi dacă cablul de conectare nu prezintă deteriorări. Înainte de fiecare utilizare

1. Se efectuează controlul vizual al

despicătorului de lemne. Traducerea instrucţiunilor de folosire originaleDespicător de lemne RO 4

2. Despicătorul de lemne nu poate fi pus în

funcţie dacă componentele sale sunt lipsă, defecte sau slăbite.

3. Se efectuează controlul vizual al cablului de

conectare. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite ale izolaţiei) nu este permis să fie utilizat.

4. Control vizual al etanşeităţii sistemului

hidraulic. Punerea în funcţiune a despicătorului de lemne Atenţie! La despicătorul de lemne nu poate lucra decât o singură persoană.

1. Se instalează despicătorul de lemne pe un

sol plan şi rezistent. Nu se amplasează despicătorul de lemne pe cablul de conectare.

2. Cablul de conectare se poziţionează astfel

încât acesta să nu fie îndoit, strivit sau deteriorat în alt mod.

3. Se slăbesc mânerele stea de pe carcasă, se

rabat spre exterior picioarele de sprijin şi se asigură prin intermediul mânerelor stea.

4. Se reglează la înălţimea lemnului de

despicat masa de despicare, a se vedea figura 7. Masa de despicare trebuie să se blocheze sigur şi să fie orizontală.

5. La modelele LHS 6000

ŞI LHS 7000 se rabate spre interior sau exterior masa rabatabilă. În poziţie rabatată spre interior, masa rabatabilă se asigură cu pârghia de blocare, a se vedea figura 8. Atenţie! Dacă coloana de despicare se află în poziţia cea mai de jos, aceasta se deplasează automat în poziţia finală superioară, în momentul de pornire a motorului.

6. Se desface cu două ture tija de măsurare

7. Se porneşte motorul prin apăsarea butonului

8. Dacă este necesar, se reglează cursa

coloanei de despicare, a se vedea paragraful Limitare cursă.

9. Se poziţionează lemnul pe masa de

despicare şi se fixează cu ghearele de fixare.

10. Se apasă ambele pârghii de operare în jos.

Începe procesul de despicare.

11. După terminarea procesului de despicare, se

ridică ambele pârghii de operare astfel încât coloana de despicare să se deplaseze în sus. Atenţie! De abia când coloana de despicare se află în poziţia limită superioară, se poate scoate lemnul despicat de pe masa de despicare. Indicaţie: La lemnele care se despică greu, cuţitul de despicare se unge uşor cu vaselină. Limitarea cursei

1. Se aşează un lemn pe masa de despicare.

2. Se apasă ambele pârghii de operare şi se

deplasează cuţitul de despicare până la 2 cm de lemn.

3. Se eliberează o pârghie de operare şi se

deconectează motorul. Cuţitul de despicare rămâne în această poziţie.

4. Se slăbeşte şurubul de fixare (fig. 9-2), se

trage complet în sus tija de deplasare (fig. 9-

1) şi se strânge şurubul de fixare.

1. Se deplasează complet în jos cuţitul de

despicare şi se opreşte motorul. Atenţie! Înainte de orice modificare a amplasamentului, se scoate fişa aparatului. Atenţie! Dacă despicătorul de lemne trebuie transportat, tija de măsurare nivelul de ulei trebuie complet înşurubată, în caz contrar poate să se scurgă uleiul hidraulic.

2. Se desfac mânerele stea, se rabat picioarele

de sprijin şi se asigură cu mânerele stea.

3. Se asigură în faţă ambele pârghii de operare

cu un element din cauciuc, a se vedea fig.

4. Se rabate uşor spre spate elementul de pe

coloana de despicare, până roţile se sprijină pe sol. În această poziţie despicătorul de lemne poate fi transportat uşor.Despicător de lemne RO 5 Întreţinerea şi Îngrijirea Atenţie! Înainte de orice lucrări la despicătorul de lemne, se deconectează despicătorul şi se separă de la reţea. Reparaţiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată. Lucrări de îngrijire Ungerea cu vaselină a coloanei de despicare

1. Înainte de fiecare utilizare, se unge coloana

de despicare cu vaselină fără răşină şi neutră. Aceasta prelungeşte durata de viaţă a bacurilor de glisare. Lucrări de întreţinere Ascuţirea penei de despicare

1. Dacă este necesar, pana de despicare se

ascute cu o pilă adecvată. Verificarea nivelului uleiului hidraulic Indicaţie: Nivelul de ulei hidraulic se verifică numai cu coloana de despicare retrasă (în poziţia cea mai de jos). Despicătorul de lemne trebuie să fie dispus orizontal.

1. Se deşurubează tija de măsurare ulei şi se

şterge cu o lavetă curată şi fără scame.

2. Se introduce tija de măsurare nivel ulei (nu

se înşurubează) şi se extrage din nou. Nivelul uleiului trebuie să fie între marcajele "min" şi "max", a se vedea figura 11. Dacă este necesar, se completează uleiul hidraulic.

3. Se verifică la deteriorări garnitura de

etanşare (fig. 11-1) şi dacă este necesar se înlocuieşte. Atenţie! Pentru completare, trebuie folosit ulei hidraulic din clasa de viscozitate HLP 46. Nu este necesară schimbarea uleiului.

└──────┘RO Declaraţie de conformitate CE Prin aceasta garantăm că acest produs, în varianta pusă de noi în circulaţie, corespunde condiţiilor directivelor UE armonizate, standardelor UE UE precum şi standardelor specice produsului. Produsul Despicător de lemne Număr serie G4064065 Producător AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Împuternicit Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Tip LHS 5500 LHS 6000 LHS 7000 Directive UE 2006/42/EG (2009-12-29 ...) 2006/95/EG 2004/108/EG 2000/14/EG (13) Norme armonizate

Kötz, 2010-02-03 Antonio De Filippo, Managing Director Garanţie Remediem eventualele greşeli de material sau producţie la aparat în timpul perioadei legale de limitare pentru pretenţiile de defecţiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se stabileşte în funcţie de legile statului în care a fost livrat aparatul. Garanţia noastră este valabilă doar pentru: Garanţia devine nulă în cazurile : Deservire corespunzătoare a aparatului Respectarea manualului de utilizare Folosirea pieselor originale de schimb Reparaţii la aparat Modicări tehnice la aparat Utilizare necorespunzătoare (de ex.: în scopuri comerciale sau comunale) De la garanţie sunt excluse: Avarii la stratu l de lac, cauzate de uzură naturală Componente de uzură, care sunt prevăzute pe lista pieselor de schimb cu cadrul XXX XXX (X) Motoare cu ardere – pentru acestea sunt va labile prevederile separate de garanţie a producătorilor respectivi de motoare În cazul acordării garanţiei adresaţi-vă cu această declaraţie de acordare a garanţiei şi chitanţa de cumpărare dealer-ului dvs. sau unui service autorizat. Prin această declaraţie de acordare a garanţiei pretenţiile legale pentru defecţiuni ale cumpărătorului rămân neatinse faţă de vânzător.
