Producttype	Elektrische houtklover
Merk	AL-KO
Model	LHS 7000
Elektrische voeding	400 V / 3~ / 50 Hz (driefasig)
Minimum doorsnede aansluitkabel	2,5 mm²
Minimale zekering	16 A
Geluidsvermogen (gemeten/gegarandeerd)	86 / 88 dB(A)
Motortype	Driefasige motor met faseomkeerder
Hydraulisch systeem	Hydraulische olie HLP 46
Capaciteit olietank	Niet gespecificeerd (controleren met peilstok)
Maximale snijhoogte	Verstelbaar (hoogtebegrenzing)
Draaiplateau	Ja, met vergrendelingshendel (modellen LHS 6000/7000)
Kluifsplijtkruis	Inbegrepen, verstelbare montage
Veiligheid	Motorveiligheidsschakelaar (thermisch), handbescherming, noodstop
Inbegrepen accessoires	Verstelbare klemklauwen, rubberen spanners, oliepeilstok
Transport	Handgreep en wielen (inklapbaar), splijtwig neergelaten
Routineonderhoud	Kolom smeren, splijtwig slijpen, oliepeil controleren
Beoogd gebruik	Huishoudelijk, splijten van houtblokken zonder metaal
Gewicht (schatting)	Ongeveer 120 kg
Afmetingen (schatting)	Ongeveer 80 × 60 × 100 cm
Garantie	Wettelijk volgens land (originele onderdelen verplicht)

Veelgestelde vragen - LHS 7000 AL-KO

Welke hydraulische olie gebruiken voor de AL-KO LHS 7000 houtklover?

Gebruik uitsluitend hydraulische olie van viscositeitsklasse HLP 46. Het is niet nodig om de olie te verversen, alleen het peil controleren.

Hoe controleer ik het hydraulische oliepeil?

Plaats de splijtkolom in de bovenste positie, het apparaat op een horizontaal oppervlak. Schroef de peilstok los, reinig hem, steek hem erin zonder te schroeven, haal hem eruit: het peil moet tussen de markeringen min en max liggen.

Wat te doen als de motor niet start?

Controleer: 1) de thermische schakelaar (wacht tot deze is afgekoeld), 2) het stopcontact en de stekker, 3) de voedingskabel. Controleer voor de LHS 7000 ook de aanwezigheid van de drie fasen en de draairichting.

Waarom daalt de splijtkolom niet?

Mogelijke oorzaken: te laag oliepeil, verkeerde draairichting (LHS 7000), of verbogen ontgrendelingsstang. Vul de tank, controleer de draairichting of laat het controleren in een werkplaats.

Welk type voedingskabel gebruiken?

Gebruik een rubberen kabel van kwaliteit H07RN-F (norm VDE 0282 deel 14) met een doorsnede van ten minste 2,5 mm² en een maximale lengte van 10 m. Voor de LHS 7000 is een kabel met 5 aders nodig (3P + N + T).

Hoe vervoer ik de houtklover veilig?

Laat de splijtwig maximaal zakken, zet de motor uit en trek de stekker uit het stopcontact. Schroef de oliepeilstok goed vast om lekkage te voorkomen. Klap de voeten in, bind de bedieningshendels vast met een spanner, kantel het apparaat vervolgens op zijn wielen met behulp van de handgreep.

Welke beschermingsmiddelen dragen?

Draag verplicht beschermende handschoenen, veiligheidsschoenen en oogbescherming. Kleed u strak aan en bind lang haar vast.

Hoe stel ik de snijhoogte in?

Plaats een houtblok op het plateau, laat de hendels zakken tot 2 cm van het hout, laat één hendel los en zet de motor uit. Schroef de borgschroef los, draai de positioneringsstang maximaal omhoog en draai de schroef weer vast.

Kan ik hout met spijkers splijten?

Nee, dat is uitdrukkelijk verboden. Het splijten van hout met metalen delen (spijkers, ijzerdraad, klimspijkers) kan de machine beschadigen en is gevaarlijk.

Hoe onderhoud ik de splijtwig?

Slijp de splijtwig indien nodig met een geschikte vijl. Smeer ook de splijtkolom met een hars- en zuurvrij vet voor elk gebruik.

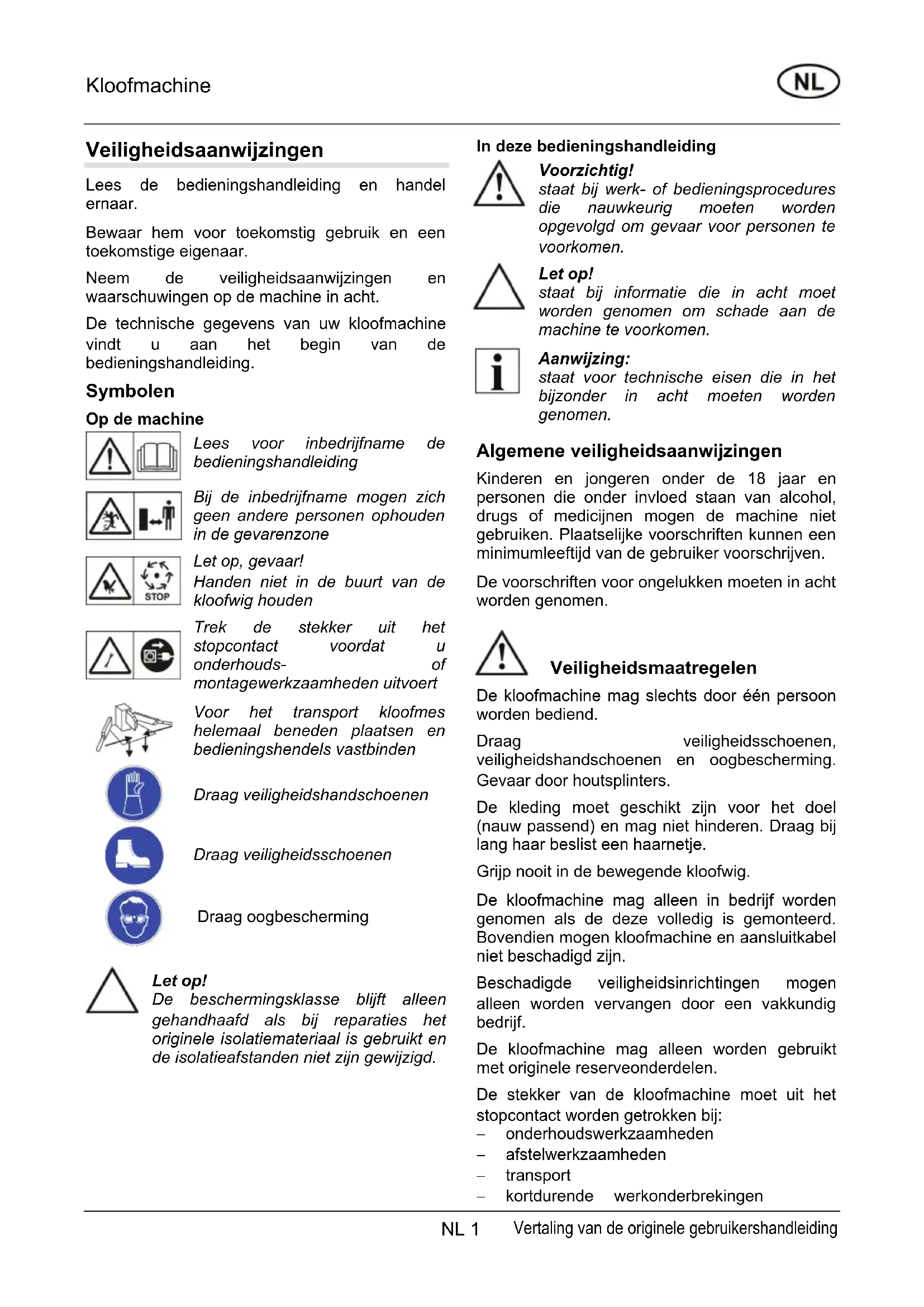

GEBRUIKSAANWIJZING LHS 7000 AL-KO

Veiligheidsaanwijzingen

Lees de bedieningshandleiding en handel ernaar.

Bewaar hem voor toekomstig gebruik en een toekomstige eigenaar.

Neem de veiligheidsaanwijzingen en waarschuwingen op de machine in acht.

De technische gegevens van uw kloofmachine vindt u aan het begin van de bedieningshandleiding.

Symbolen

Op de machine

Lees voor inbedrijfname de bedieningshandleiding

Bij de inbedrijfonte mogen zich geen andere personen ophouden in deGeVarenzone

Let op, gevaar!
Handen nicht in de buurt van de kloofwig houden

Trek de stekker uit het stopcontact voordat u onderhouds- of montagewerkzaamheden uitvoert

Voor het transport kloofmes helemaal benedenplaatsen en bedieningshendels vastbinden

Draag veiligkeitshandschoenen

Draag veiligheidsschoenen

Draag oogbescherming

Let op!

De beschemingsklasse blijdt alleen gehandhaafd als bij reparates het originele isolatiematerialiaal is gebruikt en de isolatieafstanden nicht zich gewijzigd.

In deze bedieningshandleiding

Voorlichtig!

staat bij werk- of bedieningsprocedures die nauwkeurig要去en worden opgevolgd om gevaar voor personen te voorkomen.

Let op!

staat bij informatie die in acht moet worden genomen om schade aan de machine te voorkomen.

Aanwijzing:

staat voor technische eisen die in het bijzonder in alot moeten worden genomen.

Algemene veiligheidsaanwijzingen

Kinderen enjongerenonder de18aar enpersonen die onderinvloedstaan van alcohol,drugs of medicijnen mogen de machine nietgebruiken.Plaatselijkevoorschriftenkunnen een minimumleeftijd van de gebruiker voorschrijven.

Devoorschriften voor ongelukken moeten in acht wordengenomen.

Veiligheidsmaatregelen

De kloofmachine mag slechts door een person worden bediend.

Draag veiligheidsschoenen,
veiligheidshandschoenen en oogbescherming.
Gevaar door houtsplinters.

De kleding moet geschikt zich voor het doel (nauw passend) en mag Niet hinderen. Draag bij langhaar beslist een haarnetje.

Grijp nooit in de bewegende kloofwig.

De kloofmachine mag alleen in bedrijf worden genomen als de deze volledig is gemonteerd. Bovendien mogen kloofmachine en aansluitkabel nicht beschadigd zich.

Beschadigde veiligheidsinrichtingen mogen allen worden verrangen door een vakkundig bedrijf.

De kloofmachine mag alleen worden gebrukt met originele reserveonderdelen.

De stekker van de kloofmachine要去 het stopcontact worden getrokken bij:

• onderhoudswerkzaamheden
• afstelwerkzaamheden
• transport
  kortdurende werkonderbrekingen

De kloofmachine mag alleen worden gerepareerd door een vakkundig bedrijf.

Laat een kloofmachine die bedrijfsklaar is nicht onbeheerd staan.

Kloofmachine nicht in bedrijf nemen als er mensen in de buurt zichn die nicht bij het werk zichn betrokken.

Gebruik de kloofmachine nicht bij regen, maar hem nicht in de regen staan of spuit hem nicht af met water. Gevaar door elektricitit.

In het werkbereik van de kloofmachine mogen zich geen andere Personen ophouden. Let op kinderen en dieren.

De gebruiker van de machine is verantwoordelijk voor ongelukken met andere Personen of hun eigendommen.

Zorg dat het werkbereik vrij is van stukken hout en andere voorwerpen - struikelgevaar.

Veiligheidsinrichtingen

Motorbeveiligingsschakelaar

De motorbeveiligingsschakelaar schakelt de motor bij overbelasting UIT.

De motorbeveiligingsschakelaar mag nicht buiten werkung worden gezet.

Handel als volgt als de motorbeveiligingschakelaar de kloofmachine theeft uitgeschakeld:

1. Haal de stekker van de kloofmachine uit het stopcontact.
2. Verwijder de oorzaak van de overbelasting.
3. Na een afkoeltijd van enkele minuten de stekker wee in het stopcontact stoppen en de kloofmachine inschakelen.

Aansluitkabel

Gebruik alleen rubberkabels van de kwaliteit H07RN-F volgens VDE 0282 deel 14 met een aderdiameter van tenminste 2,5mm^2

De maximaal toegestane kabellenge is 10m Een langere kabel beperkt het motorvermogen en daarmee de werking van de kloofmachine.

Aansluitkabel, stekker en contrastekker mogen nicht zich beschadigd. De aansluitkabel, stekker of contrastekker mogen uitsluitend door een erkend elektricien worden gerepareerd. Een defecte aansluitkabel (bijv. met scheuren, insnijdingen, geklemde of geknikte plekken in de isolatie) mag nicht worden gezruikt.

Aansluitkabel nicht beschadigen of doorsnijden.

Handel bij schade als volgt:

1. Trek de stekker van de aansluitkabel meteen uit het stopcontact.

Elektrische voorwaarden: Modellen LHS 5500, LHS 61

• 230 V/50 Hz wisselstroom
• minimale diameter van de aansluitleiding = 2,5mm^2
  -minimale zekering netaansluiting = 16 A

Model LHS 7000

• 400 V 3~/50 Hz draaistroom

• netaansluiting en 5-aderige aansluitkabel 3P + N + SL

-minimale diameter aansluitkabel = 2,5mm^2

• zekering netaansluiting = 16 A

Draairichting van de motor:

in de richting van de pijl (pijl op ventilatiedeksel)

De draairichting moet na iedere aansluiting op het stroomnet worden gecontroleerd.

Gebruik volgens de bestemming

De kloofmachine is bestemd voor privé-gebruik inuis en tuin.

De kloofmachine is uitsluitend bestemd voor de volgende toepassingen:

• kloven van hout dat net is gekapt en nicht groter is dan de afmetingen volgens de technische gegevens.

• het is verboden hout te kloven waarin zich metalen voorwerpen bevinden zoals spijkers, draad, haken etc.
• het gebruik is Niet toegestaan in een explosiegevaarlijke atmosefer
• ieder ander gebruik anders dan het gebruik volgens de bestemming is verboden.

Machinebeschrijving abeelding A

1 Transportgreep
2 Kloofmes
3 Bedieningsarmen met bedieningshendel en handbeveiliging
4 Klooftafel
5 Reservoir voor hydraulische olie
6 Standvoeten
7 Motor
8 Combinatie schakelaar/stekker
9 Kloofkolom
10 Zwenktafel
11 Bevestigingshendel aan de zwenktafel
12 Kloofkruis
13 Spanbinders

Uitpakken en monteren

Voorlichtig!

De kloofmachine mag pas worden gebrukt na de volledige montage van alle onderdelen.

1. Controller de inhoud van de verpakking (afbeelding A). Informeer de handelaar als er defecten zijn of als er onderdelen ontbreken.

Aanwijzijing:

Het voor de montage benodigde gereedschap is weergegeven in afbeelding C. Dit wordt Niet meegeleverd.

Bedieningsarmen monteren

1. Vet de lagerpunten van de bedieningsarm boven en onder in (afbeelding 2).
2. Plaats de bedieningsarm en voer de buis in het gat in de dwarsverbinding (zie afbeelding 2).
3. Steek de bout van boven links langs de buis en zet deze vast aan de onderkant met een ringetje en pennenetje (afbeelding 3).

Houderklemmen instellen

De houderklemmen können worden ingesteld afhankelijk van de diameter van het hout. De houderklemmen要去en aan beiden kanten opdezelfde maat worden ingesteld.

1. Maak de stergreep op de houderklem los en stel hem in lenghte en bredte in afhankelijk van de diameter van het hout (afbeelding 4).
2. Draai de stergreep weer vast.

Kloofkruis monteren

1. De vastzetschroef (afbeelding 5 - 1) iets in het kloofkruis draaien.
2. Plaats het kloofkruis en draai de vastzetschroef in de inkeping van het kloofmes, om het kloofkruis helemaal maar boven te trekken.
3. Zet de eindpositie vast met de contramoer (afbeelding 5-2).

Aansluiting op het stroomnet

De stroomtoevoer vindt plaats via een combinatie schakelaar/stekker (afbeeling A-8).

De schakelaar wordenautomatischuitgeschakeld bij onderspanning.Dat voorkomt dat de motor na een stroomonderbreking vanzelfweer inschakelt. De motor要去 door het indrukken van de groene inschakelknop opnieuw worden ingeschakeld.

1. Sluit de aansluitkabel aan op de machine.
2. Stop de aansluitkabel in het stopcontact.

Aanwijzijing:

Controleer bij kloofmachines met een draaiastroommotor (LHS 7000) de draairichting van de motor. De draairichting moet gegij zich aan derichting van de pij op het ventilatiedeksel. Als dit Niet het geval is要去 de stekker met een fasewisselaar worden omgepoold.

Let op!

De verkeerde draairichting leidt tot beschadiging van de hydraulische pomp.

Ompoling van de stekker

1. Druk met een platte schroevendraaier in de fasewisselaar van de stekker en draai hem 90^ , zie afbeeling 6.
2. Sluit de elektricitieit wee aan en controllerer de draairichting van de motor opnieuw.

Bediening

Voorlichtig!

Kloofmachines mogen alleen worden bediend als er geen ontbrekende of defecete onderdelen zich (bijv. veiligheidsbeugels) en als de aansluitkabels nicht zich beschadigd.

Voor ieder gebruik

1. Controller de kloofmachine visuel.
2. De kloofmachine mag Niet in bedrijf worden genomen als onderdelen van de machine ontbreken, defect zichn of loszitten.
3. Controller de aansluitkabel visuel. Een defecte aansluitkabel (bijv. met scheuren, insnijdingen, geklemde of geknakte plekken in de isolatie) mag Niet worden gebruikt.
4. Controller visuel of er lekkages zich in het hydraulische system.

Kloofmachine in bedrijf nemen

Voorlichtig!

De kloofmachine mag slechts door een person worden bediend.

1. Zet de kloofmachine horizontal op een effen, vaste ondergrond.

Zet de kloofmachine Niet op de aansluitkabel!

1. Leg de aansluitkabel zo, dat deze nicht knikt, klemt of op een andere wijze kan worden beschadigd.
2. Maak de stergrepen in de behuizing los, klap de standvoeten maar buiten en zet deze vast met de stergrepen.
3. Stel de klooftafel in op de hoogte van het hout dat moet worden gekloofd, zich afbeelding 7. De klooftafel moet veilig vastklikken en horizontaal staan.
4. Bij model LHS 6000, LHS 7000要去 de zwenktafel in- of uit gezwenkt worden. Als de zwenktafel is ingezwenkt要去 deze met de bevestigingshendel worden vast gezet, zich afbeelding 8.

Let op!

Als de kloofkolom in de onderste positie staat, beweegt deutsche automatisch maar de bovenste eindpositie, als de motor worden ingeschakeld.

1. Maak de oliepeilstok met 2 draaiingen los

2. Schakel de motor in door op de groene inschakelknop te drukken.

3. Indien nodig de heffing van de kloofkolom instellen, zie onder Hefbeperking.
4. Plaats een stuk hout op de klooftafel en houdt deze vast met de houderklemmen.
5. Druk de beiden bedieningshendels maar beneden. Het kloven begint.
6. Druk na afloop van het kloven beiden bedieningshendels omhoog, zodat de kloofkolom maar boven.gaat.

Voorlichtig!

Pas als de kloofkolom in de bovenste eindpositie staat, mag het gekloofde hout van de klooftafel worden genomen.

Aanwijzing:

Als het hout moeijijk gekloofd kan worden kurz u het kloofmes Licht invetten.

Hefbeperking

1. Plaats een stuk hout op de klooftafel.
2. Druk op beiden bedieningshendels enplaats het kloofmes tot 2 cm boven het hout.
3. Laat eén bedieningshendel los en schakel de motor uit. Het kloofmes blijft in deze positie staan.
4. Maak de vastzetschroef (afbeelding 9-2) los, trek de hefstang (afbeelding 9-1) helemaal maar boven en draai de vastzetschroef vast.

Transport

1. Plaats het kloofmes—helemaalaarbeneden en schakel de motoruit.

Voorlichtig!

Trek bij iedere plaatswijziging de stekker van de machine uit het stopcontact.

Let op!

Als de kloofmachine moet worden getransporteerd, dan moet de oliepeilstok worden vastgeschroefd,,ondat er anders hydraulische olie lekt.

1. Maak de stergrepen in de standvoeten los, klap de standvoeten in en zet ze vast met de stergrepen.

2. Zet de beiden bedieningshendels met een spanbinder vast, wie afbeeding 10.

3. Kantel met de beugel op de kloofkolom de kloofmachine een beetje waar achteren tot de wielen op de bodem staan. In deze positie kan de kloofmachine makkelijk worden getransporteerd.

Onderhoud en verzorging

Voorlichtig!

Voor alle werkzaamheden aan de kloofmachine de machine uitschakelen en de stekker uit het stopcontact trekken. De kloofmachine mag alleen door een vakkundig bedrijf worden gerepareerd.

Verzorging

Kloofkolom invetten

1. Voor ieder gebruik moet de kloofkolom worden ingevet met een hors- en zuuvrij vet. Dit verhoegt de levensduur van de glijblokken.

Onderhoudswerkzaamheden

Slijpen van de kloofwig

1. Slijp indien nodig de kloofwig met een geschikte vrij.

Oliepeil van de hydraulische olie controlleren

Aanwijzing:

Controleer het oliepeil van de hydraulische olie altijd bij ingetrokken kloofkolom. De kloofmachine moet horizontal staan.

1. Oliepeilstok uitschroeven en met een schone rafelvrijde doek afvegen.
2. Oliepeilstok insteken (niet schroeven) en weeer uittrekken. Het oliepeil moet tussen de markeringen "min" en "max" liggen, zie afbeelding 11. Indien nodig hydraulische olie bijvullen.
3. Controller de pakking (afbeelding 11-1) op beschadigingen en verrang delle indien nodig.

Let op!

Voor het bijvullen van de hydraulische olie moet viscositeitklasse HLP 46 worden gezruikt.

Het is nicht nodig de olie te verrangen.

Storingen

Bij storingen de kloofmachine uitschakelen en de stekker uit het stopcontact trekken. Storingen die Niet aan de hand van de tabel hieronder können worden verholpen要去en door een erkend vakkundig bedrijf worden verholpen.

Storing	Oorzaak	Oplossing
Kloofkolom.gaat Niet maarboven of beneden	Verkeerde draairichting van de motor(bij LHS7000)	Draairichting controleren
Te weinig hydraulische olie	Hydraulische olie bijvullen
Kloofmes heeft geenkracht	Te weinig hydraulische olie Hydraulischonie bijvullen
Stang verbogen	Laten controlleren door een	vakkundig bedrijf
Motor start nicht	Thermoschakelaar heeftuitgeschakeld	Wacht tot de motor is afgekoeld
	Stekker of contactdoos defect Laten	controleren door eenerkend elektricien
	Kabel defect Vervangen
Hydraulische pomp fluit,de kloofkom beweegt zichmet rukken	Te weinig hydraulische olie Hydraulischonie bijvullen
Groene inschakelknopblijt Niet zitten na hetindrukken	Geen nulleider aangesloten	Kabel en stroomnet latencontroleren door eenerkendelektricien
	Defecte zekering (alleen bijLHS 7000)
	Ontbrekende fase (alleen bijLHS 7000)	Kabel latent controleren door eenerkendelektricien
	Schakelaar defect Vervangen
Motor worden erg heet Kabeldiameter te Klein Gebruik een	kabel met eengrotere diameter
Een fase ontbreekt (alleen bijLHS 7000)	Kabel en stroomnet latencontroleren door eenerkendelektricien

Milieubescherming, afvoer

Niet meer gebruikte machines nicht via het huisvuil afvoeren!

Verpakking, machine en toebehoren zijn gemaakt van recyclebaar materiaal en要去en als zodanig worden afgevoerd.

Toebehoren

Zie voor de leverbare toebehoren afbeelding B.

Se vor purta manusi de protectie

Se va purta incaltaminte de protectie

EG-conformiteitsverklaring

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product

Houtsplitter

Serienummer

G4064065

Type

LHS 5500

LHS 6000

LHS 7000

Geluidsniveau

gemeten / gegarandeerd 86/88 dB(A)

Fabrikant

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-richtlijnen

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Conformiteitsbeoordeling

2000/14/EG

bijiage VI

Gevolmachtigde

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Geharmoniseerde normen

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1: VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kotz, 2010-02-03

Eventuele material- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijkke termijn voor garantieansprakenaar onske keuze door reparatie of een verrangende levering. Deze garantietermijn worden bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantieteozegging geldt enkel bij: De garantie vervalt bij:

correcte behandeling van het apparaat

pogingen tot reparatie van het apparaat

inachtneming van de bedieningshandleiding

technische wijzigingen aan het apparaat

gebruik van originele reserveonderdelen

gebruik dat Niet in overeenstemming is met de bestem- ming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

lakschade die is veroorzaakt door normale slijtage

■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXXXXX (X)
■ verbrandingsmotoren - hiervoor gelden deAPEe garantiebepalingen van de betreffende motorfabrikant

Bij garantieanspraken kut u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijkke aanspraken bij gebreken van de koper gegenover de verkoper onverkort van kracht.
