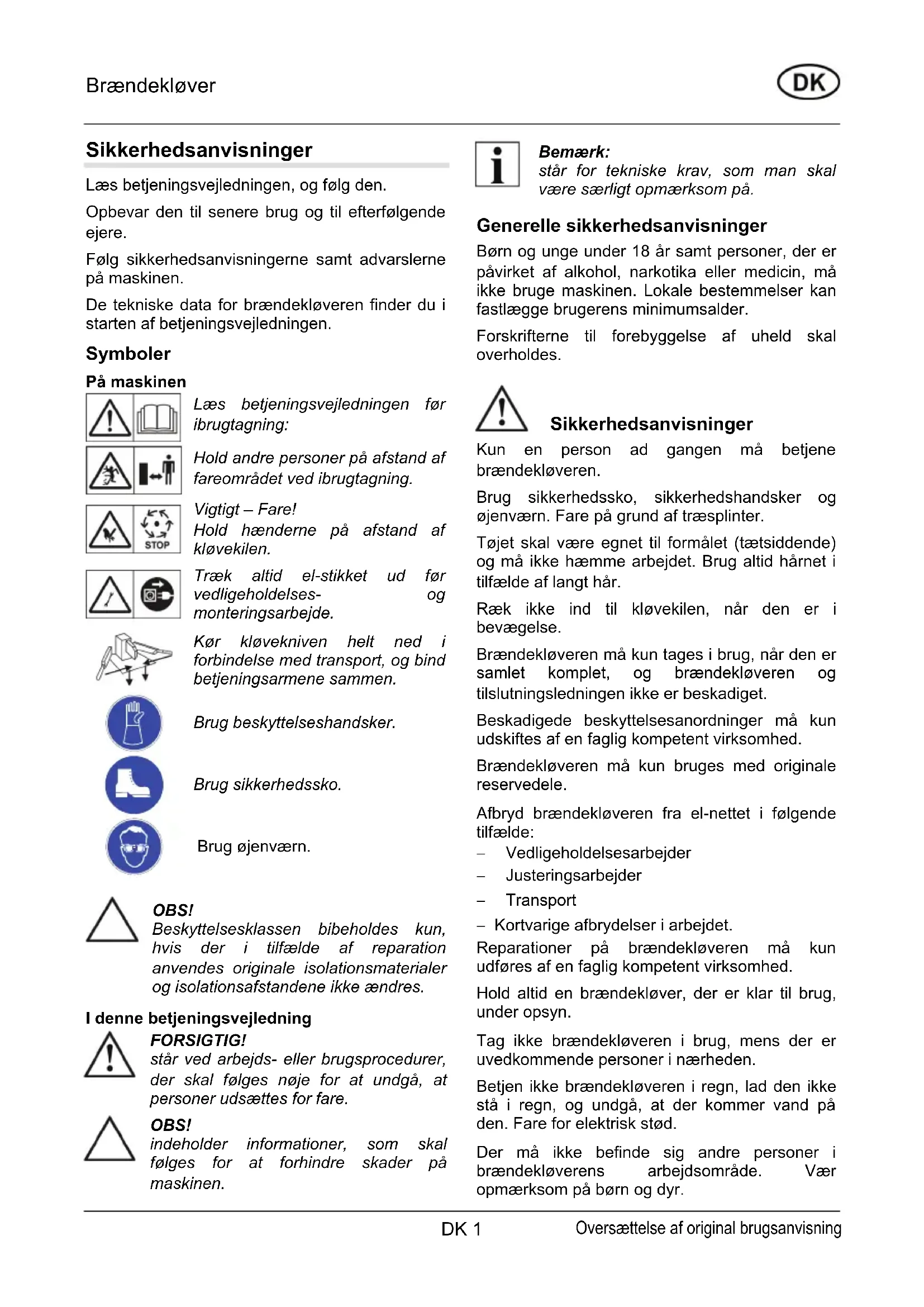

Sikkerhedsanvisninger

Laes betjeningsvejledningen, og falg den.

Opbevar den til senere brug og til afterfolgende ejere.

Følg sikkerhedsanvisningerne samt advarslerne pa maskinen.

De tekniske data for brændekloveren finder du i starten af betjeningsvejledningen.

Symboler

Pá maskinen

Laes betjeningsvejledningen for ibrugtagning:

Hold andre personer pa afstand af fareomraretvedibrugtagning.

Vigtigt-Fare!

Hold hænderne på afstand af kløvekilen.

Træk altid el-stikket ud for vedligeholdses- og monteringsarbejde.

Kor klovekniven helt ned i forbindelse med transport, og bind betjeningsarmene sammen.

Brug beskyttelseshandsker.

Brug sikkerhedssko.

Brug ojenværn.

OBS!

Beskyttesesklassen bibeholds kun, hvis der i tilfaelde af reparation anvendes originale isolationsmaterialer og isolationsafstandene ikkeændres.

Idenne betjeningsvejledning

FORSIGTIG!

stå ved arbejds- aller brugsprocedurer, der skal følges noje for at undgå, at personer udsættes for fare.

OBS!

indeholder informationer, som skal folges for at forhindre skader pa maskinen.

Bemerk:

star for tekniske krav, som man skal vare saerligt opmaerksom pa.

Generelle sikkerhedsanvisninger

Børn og unve under 18 År samt personer, der er pavirket af alcohol, narkotika eller medicin,违法犯罪 bruge maskinen. Lokale bestemmelsek an fastlaegge brugerens minimumsalder.

Forskriterne til forebyggelse af uheld skal overholds.

Sikkerhedsanvisninger

Kun en person ad gangen ma betjene brændekloveren.

Brug sikkerhedssko, sikkerhedshandsker og ojenvaern. Fare pa grund af traesplinter.

Tojet skal vare egnet til formalet (taetsiddende) og ma ikke hæmme arbejdet. Brug altid harnet i tilfælde af langt hare.

Ræk ikke ind til kløvekilen, när den er i bevægelse.

Brændekloveren ma kun tages i brug, nar den er samlet komplet, og brændekloveren og tilstunningsledningen ikke er beskadiget.

Beskadigede beskyttelsesanordninger ma kun udskiftes af en faglig kompetent virksomhed.

Brændekloveren ma kun bruges med originalereservede.

Afbryd brændekloveren fra el-nettet i ffolgendetilfælde:

Vedligeholdelsesarbejder

• Justeringsarbejder

Transport

Kortvarige afbrydelseri arbejdet.

Reparationer pà brændekloveren ma kun udfores af en faglig kompetent virksomhed.

Hold altid en brændeklover, der er klart til brug, under opsyn.

Tag/DDeendekloveren i brug, mens der er uvedkommenende personer i nærheden.

Betjen ikke brændekloveren i regn, lad den ikke stå i regn, og undgå, at derkommen vand på den. Fare for elektrisk stød.

Der ma ikke befinde sig andre personer i brændekloverens arbejdsområde. Vær opmaerk som på børn og dyr.

Brugeren af maskinen er ansvarlig for uheld med andre personer ull deres ejendom.

Hold arbejdsområdet frit for træstykker og andre genstande -fare for at snuble.

Sikkerhedsanordninger

Motorvarn

Ved overbelastning af brændekloveren slár motorværnet motoren fra.

Motorværnets Funktion ma ikke sættes ud af kraft.

Hvis motorværnet har slæt brændekloveren fra, skal du gore ffolgende:

1. Afbryd braendekloveren fra el-nettet.
2. Fjern arsagen til overbelastningen.
3. Slut strømmen til ingen, nar brændekloveren har kølet af et stykke tid, ogænd den ingen.

Tilslutningsledning

Brug kun gummikabel i kvalitet H07RN-F i henhold til VDE 0282, del 14, med et ledertværsnit på mindst 2,5mm^2

Den maksimalt tilladte kabellaengde er 10m .En laengere ledning forringer motorens ydelse og dermed brændekloverens Funktion.

Til Slutningsledning, stik og stikkontakt skal vare ubeskadiget.

Reparationer på til Slutningsledningen, stikket og stikkontakten mA kun udfores af en elektriker. Hvis til Slutningsledningen er defekt (f.eks. med revner, snit, sammenklemninger eller knæk i isolationen), mA den ikke anvendes.

Udsæt ikke stikforbindelser for fugt.

Forsigtig!

Undga at beskadige aller overskaere tilslutningsledningen.

Gor falgende i tilfaelde af beskadigelse:

1. Afbryd straks tilslutningsledningen fra el-nettet.

Elektriske forudsætninger:

Modellerne LHS 5500, LHS 6000

Mindste tværsnit pa tilslutningsledningen = 2,5mm^2

Mindste sikring af el-tilslutning = 16 A

Model LHS 7000

• 400 V 3~/50 Hz trefaset vekselström

• EI-tilslutning og tilslutningsledning 5 ledere: 3P + N + SL
  Mindste tvaesnit pa tilslutningsledningen = 2,5mm^2

• Sikring af el-tilslutning = 16 A
• Motorens rotationsretning: i pilens retning (pilen pa ventilatordakslet).

Rotationsretningen skal kontrolleres, hver gang strommen tilsluttes.

Bestemmelsesmaessig anvendelse

Brændekloveren er beregnet til privat brug i hus og have.

Brændekloveren er kun beregnet til følgende anvendelsessområder:

• Kløvning af træ, som lige er fældet, og som ikke overskrider de mal, der er angivet i detekniske data.

• Kløvning af traæ, hvori der er metaldele som f.eks. som, ståltråd, kramper etc., er forbudt.
• Anvendelse i eksplosionsfarlig atmosfare er nikke tilladt.
• Enhver anvendelse, der gär ud over den bestemmelsesmaessige anvendelse, er forbidt.

Beskrivelse af maskinen (figur A)

1 Transportgreb
2 Klovekniv
3 Betjeningsarme med betjeningsdel og handbeskyttelse
4 Klovebord
5 Hydraulikoliebeholder
6 Fddder
7 Motor
8 Kontakt-stik-kombination
9 Klovesajle
10 Drejebord
11 Lasearm pà drejebord
12 Klovekryds
13 Fastspændingsgummiband

Udpakning/samling

Forsigtig!

Brændekloveren ma kun anvendes, nar alle dele er monteret.

1. Kontroller emballagens indhold (figur A). Informer forhandleren i tilfaelde af mangler.

Bemerk:

Det nodvendige værktj til montering er vist pa figur C. Værktjet medfolger ikke.

Montering af betjeningsarme

1. Smør betjeningsarmens monteringssted foroven og forneden (figur 2).
2. Sæt betjeningsarmen i, og før røret ind i tværforbindelsens udsparing (figur 2).
3. Stik holdebolten i fra oven ved sider af roret og til venstre, stik den helt igennem, og las den forneden med skive og split (figur 3).

Indstilling af holdekloer

Holdekloerne kan indstilles ud fra traets diameter. Holdekloerne skal indstilles pa det samme mal pa begge sider.

1. Løsn stjernegrebet på holdekloen, og indstil kloen på lungs og på tværs i forhold til traëets diameter (figur 4).
2. Spænd stjernegrebet fast ingen.

Montering af klovekryds

1. Skru fastspændingsskruen (figur 5-1) lidt ind i klovekrydset.
2. Sæt kløvekrydset pa, og skru fastspændingsskruen ind i kløveknivens udsparing for at trække kløvekrydset helt op.
3. Fastlås slutpositionen med kontramøtrikken (figur 5-2).

El-tilslutning

Strömmen tilføres gennem en Kontakt-stikkombination (figur A-8).

Kontakten er udstyret med en underspændingsudløser. Dette forhindrer, at motoren selv starter igen ved strømafbrydelse. Motoren skal genstartes ved at trykke pa den gronne taend-knap.

1. Slut tilslutningsledningen til maskinen.
2. Slut tilslutningsledningen til el-nettet.

Bemerk:

På brændekloveren med trefaset vekselstrømsmotor (LHS 7000) skal motorens rotationsretning kontrolleres. Rotationsretningen skal stemme overens med pilen på ventilatordækslet. Er dette ikke tilfældet, skal der laves en ompoling på stikket ved hjælp af en fasevender.

OBS!

Forkert rotationsretning medforer beskadigelser pa hydraulikpumpen.

Ompoling af stikket

1. Tryk stikkets fasevender ind med en kærvskruetækker, og drej den 90^ , se figur 6.
2. Slut strømmen til igen, og kontroller igen motorens rotationsretnig.

Anvendelse

Forsigtig!

Brændekloveren ma kun anvendes, hvis der ikke mangler dele, og delene ikke er defekte (f.eks. beskyttesesbøjler), og hvis til Slutningsledningen ikke er beskadiget.

1. Udfør visuel kontrol af brændekloveren.
2. Brændekloveren ma ikke tages i brug, hvisdele på maskinen mangler, er defekte eller sidder løst.
3. Udfør visuel kontrl af tilslutningsledningen. Hvis tilslutningsledningen er defekt (f.eks. med revner, snit, sammenklemninger eller knæk i isolationen),违法犯罪
4. Udfør visuel kontrol for lækage fra hydraulikken.

Ibrugtagning af brændekloveren

Forsigtig!

Brændekloveren ma kun betjenes af en person.

1. Stil brændekloveren vandret på et jævnt, stabilt underlag.
   Stil ikke brændekloveren på tilstuningsledningen!
2. Laeg tilstuningsledningen, sä den ikke fär knæk, bliver klemt eller på,anden MADE beskadiget.

3. Løsn stjernegrebene på huset, klap fddderne udad, og las dem med stjernegrebene.

4. Stil klovebordet pa hjoje med det trae, der skal kloves, se figur 7. Klovebordet skal gasikkert i indgreb og sta vandret.

5. Drej drejebordet ind ell er ud ved model LHS 6000, LHS 7000. Fastlås drejebordet med lasearmen i inddrejet tilstand, se figur 8.

OBS!

Hvis klovesjlen er i nederste position, korer den automatisk til overste slutposition, nar motoren taendes.

1. Løsn oliemålepinden 2 omdrejninger.
2. Start motoren ved at trykke pa den gronne taend-knap.
3. Indstil om ndvendigt klvesojlens vandring, se afsnittet Begraensning af vandring.
4. Stil træstykket pa klovebordet, og fasthold det med holdekørne.
5. Tryk de to betjeningsarme nedad. Nu starter kløvningen.
6. När kløvningen er afsluttet, skal du lofte de to betjeningsarme, säledes at kløvesjlen kører opad.

Forsigtig!

Det kløvede træ ma først fjernes fra klvebordet, nar kløvesojlen er i overste slutposition.

Bemerk:

Smor klovekniven med en smule fedt ved trae, som er vanskeligt at klove.

Begrænsning af vandring

1. Stil et stykke træ på kløvebordet.
2. Tryk på de to betjeningsarme, og kør kløvekniven ind mod træet, indtil der er 2 cm tilbage.
3. Slip den ene betjeningsarm, og sluk motoren. Klovekniven bliver staende iijke position.
4. Løsn fastspændingsskruen (figur 9-2), træk løftestangen (figur 9-1) helt op, og spænd fastspændingsskruen fast.

Transport

1. Kør klovekniven helt ned, og sluk motoren.

Forsigtig!

Træk el-stikket ud, for du skifter placering.

OBS!

Hvis brændekloveren skal Transporteres, skal oliemalepinden skrues fast, fordi der ellers Iober hydraulikolie ud.

1. Løsn fddernes stjernegreb, klap fdderne ind, og lås dem med stjernegrebene.
2. Fastgor de to betjeningsarme foran med et gummiband, se figur 10.
3. Vip brændekloveren en smule bagud med bojlen pa kløvesojlen, indtil hjulene står pa jorden. Brændekloveren kan let transporteres i/DDne stilling.

Vedligeholdelse og pleje

Forsigtig!

För du arbejder med brændekloveren, skal du altid slukke brændekloveren og afbryde den fra el-nettet. Reparationer på brændekloveren ma kun udfores af fagligt kompetente virksomheder.

Plejearbejder

Smoring af klovesojlen med fedt

1. For brændekloveren anvendes, skal kløvesjlen altid smores med harpiks- og syrefrit fert. Dette øger glidekæbernes levetid.

Vedligeholdelsesarbejder

Slibning af klvekilen

1. Slib om nødvendigt kløvekilen med en egnet fil.

Kontrol af hydraulikoliestanden

Bemerk:

Kontroler altid hydraulikoliestanden med indkort klvesojle. Braendekloveren skal sta vandret.

1. Skru oliemalepinden ud, og tør den af med en ren, fnugfri klud.
2. Sæt oliemålepinden i (skru den ikke i), og træk den udigen. Oliestanden skal liggemellem mærkerne "min" og "max", se figur 11. Efterfyld om nødvendigt hydraulikolie.
3. Kontroller pakningerne (figur 11-1) for beskadigelse, og udskift dem om nødvendigt.

OBS!

Ved afterfyldning skal der anwendes hydraulikolie i viskositetsklasse HLP 46.

Olieskift er/DDvendigt.

Driftsforstyrelser

När brændekloveren ikke anvendes, skal den slukkes og el-stikket trækkes ud. Driftsforstyrelser, som ikke kan afhjælpes ved hjælp af nedenstående tabel, skal afhjælpes af autoriseret fagpersonale.

Driftsforstyrrelse	Årsag	Afhjælpning
Kløvesøjlen kær也越来越uid/indFor lidt hydraulikolie Efterfyld hydraulikolie	Motoren har forkert rotationsretning(ved LHS 7000)	Kontrollér rotationsretningen
	Udløserstænger bojet Lad et fagværksted kontrollere stængerne
Kløvekniven har ingen kraft	For lidt hydraulikolie	Efterfyld hydraulikolie
	Udløserstænger bojet Lad et fagværksted kontrollere stængerne
Motoren starter ikke	Termoafbryderen har slået fra Vent, tielstik eller stikkontakt defekt Lad en	motoren er afkølet.elektriker kontrollere stik og stikkontakt
	Kabel defekt Udskift kablet
Hydraulikpumpen piber,kløvesøjlen bevæger sig i ryk	For lidt hydraulikolie Efterfyld hydraulikolie
Den grønneænd-knapbliver ikke inde,+när den er trykket ind	Der er ikke tilsluttet nogen nul-lederDefekt sikring (kun ved LHS 7000)	Lad en elektriker kontrollere kabel og el-net
	Der mangler en fase (kun ved LHS 7000)	Lad en elektriker kontrollere kablet
	Kontakt defekt Udskift kontakten
warm	Kablets tværsnit er for lille Brug et kabel med større tværsnit Motoren bliver
	Der mangler en fase (kun ved LHS 7000)	Lad en elektriker kontrollere kabel og el-net

Smid ikke udtjente maskiner ud sammen med husholdningsaffaldet!

Tilbehør, som du kan købe til alle braendeklovere, se figur B.

Sikkerhetsinstrukser

Les og følg bruksanvisningen.

Til transport skal kloyvekniven kjores helt ned og betjeningsspaken bindes sammen.

Bruk vernehansker

Bruk vernesko

Bruk vernebriller

OBS!

Bruk egnede klær (ettersittende) som/DDke er til hinder ved arbeidet. Langt hark kal bindes opp med harnett.

Bruk kun gummikabel i kvalitet H07RN-F iht. VDE 0282 del 14 med et ledertverrsnitt pa 2,5 mm².

Koplingsledning, støpsel og kopingsboks ma ikke oppvise skader.

Reparasjon av kopingsledningen, stikkontakten og kopingsboksen skal kun foretas av elektriker. En defekt kopingsledning (f.eks. sprekker, snitt, knekk eller klemte steder) ma ikke tas iBruk.

1. Koplingsledningen skal straks atskilles fra strømnettei.

1. Kople ledningen til maskinen.
2. Kople ledningen til stromnettet.

Merk:

Vedkløyveren ma kun tas i drift nar ingen deler mangler og koplingsledningen ikke er skadet.

Før haver bruk

1. Foreta en visuell kontroll av vedkloyveren.
2. Vedkløyveren må ikke tas i drift dersom deler mangler, er skadet eller Iøsnet.
3. Foreta en visuell kontroll av koplingsledningen. En defekt kopingsledning (f.eks. sprekker, snitt, knekk aller klemte steder) ma ikke tas i bruk.
4. Se fetter lekk i hydraulikken.

Det er ikke ndvendig á skiffe olje.

Feil

Hermed erklær vi, at dette produit, i den af os markedsforte udforelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produitspecifikke standarder.

Produkt	Producent	Befuldmægtiget repræsentant
Brændekløver	AL-KO Geräte GmbH	Anton Eberle
Serienummer	Ichenhauser Str. 14	Ichenhauser Str. 14
G4064065	89359 KOETZ	89359 KOETZ
	DEUTSCHLAND	DEUTSCHLAND
Type	EU-direktiver	Harmoniserede standarder
LHS 5500	2006/42/EG (2009-12-29...)	EN 60335-1; VDE 0700-1:2007-02
LHS 6000	2006/95/EG	EN 60204-1; VDE 0113-1:2007-06
LHS 7000	2004/108/EG	EN 60204-1/A1; VDE 0113-1/A1:2008-01
	2000/14/EG (13)	EN 609-1:1999-05
		EN 609-1/A1:2004-05
		EN 609-1/A2:2008-04
Lydeffektniveau	Overensstemmelsen-ses-vurdering
mål't / garantet	2000 /14/EG
86 / 88 dB(A)	bilag VI

Kotz, 2010-02-03

Eventuelle materiale-ller Produktionsfejl ved maskinen afhjelpes inden for den lovbestemteforalldsesfrist for garantikrav ved reparation erler erstatningslevering after vores valg. Foreldsesfristen retter sig after lovgivningen i det land, hvormaskinen er kobe.

Vores garantitilsagn gelder kun ved: Garantien bortfalder ved:

Korrekt behandling af maskinenlagtagelse af betjeningsvejledningen Anvendelse af originale reservedele

Reparationsforsog pa maskinen Tekniske aendringer pa maskinen Ikke-bestemmelsesmaessig anvendelse (f.eks. erhervsmaesig eller komunal anvendelse)

Garantien omfatter ikke:

Lakskader, der skyldes normal slitage

Sliddele, der pa reservedelskortet er market med ramme XXX (X)

Forbrændingsmotorer - disse er omfattet af særlige garantibestemmelser fastsat af den pagældende motorproducent I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe dette garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælgfer.

EU-samsvarserklaering

Utelukket fra garantien:
