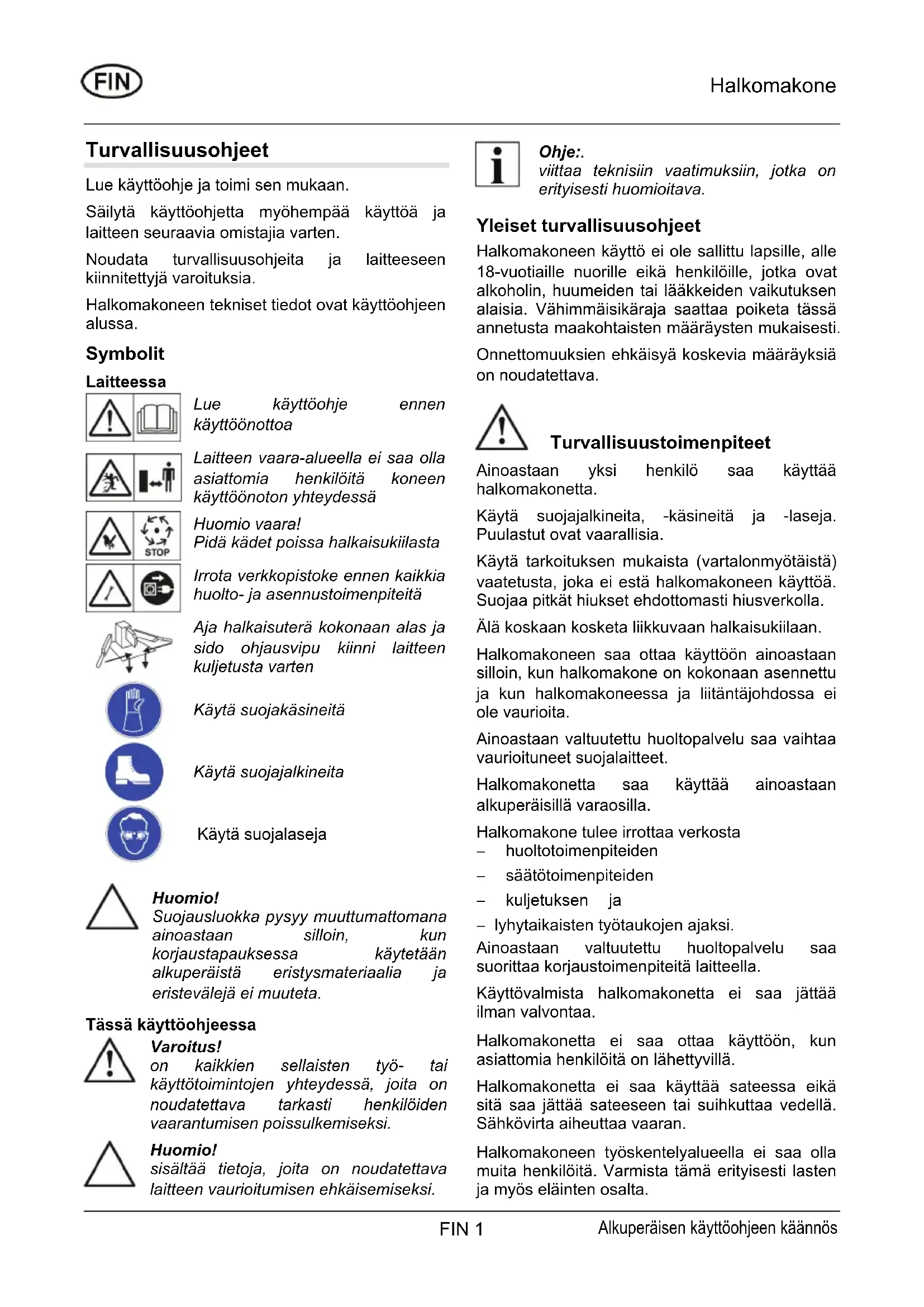

KÄYTTÖOHJE LHS 7000 AL-KO
Lue käytöohje ja toimi sen mukaan.
Säilytä käytöohjetta myöhempää käytöä ja laitteen seuraavia omistajia varten.
Noudata turvallisuusohjeita ja laitteseen kiinnitettyjä varoituksia.
Halkomakoneen tekniset tiedot ovat kayttöohjeen alussa.
Symbolit
Laitteessa
Lue käyttoohje ennen käyttoönottoa
Laitteen vaara-alueella ei saa olla asiattomia henkiloitä koneen kayttoonton yhteydessä
Huomio vaara! Pidä kädet poissa halkaisukiilasta
Irrota verkkopistoke ennen kaikkia huolto- ja asennustoimenpiteita
Aja halkaisuterä kokonaan alas ja sido ohjausvipu kiinni laitteen kuljetusta varten
Käytä suojakäsineita
Käytä suojajalkineita
Käytä suojalaseja
Huomio!
Sujoausluokka pysyy muuttumattoman ainoastaan silloin, kun korjaustapauksessa kaytetaan alkuperäistä eristysmaterialiaia ja eristevälejä ei muteta.
Tässä käytöohjeessa
Varoitus!
on kaikkien sellaisten tyo-tai kayttotoimintojen yhteydessa, joita on noudatettava tarkasti henkiloiden vaarantumisen poissulkemiseksi.
Huomio!
sisältaa tietoja, joita on noudatettava laitteen vauroitumisen ehkaisemiseksi.
Ohje: viittaa teknisiin vaatimuksiin, jotka on erityisesti huomioitava.
Yleiset turvallisuusohjeet
Halkomakoneen käytto ei ole salittu lapsille, alle 18-vuotiaille nuorille eikä henkilöille, jotka ovat alkoholin, huumeiden tai läkkeiden vaikutuksen alaisia. Vähimmäisikäraja saattaa poiketa tassa annetusta maakohtaisten märäysten mukaisesti.
Onnettomuuksien ehkäisyä koskevia märäyksiä on noudatettava.
Turvallisuustoinpiteet
Ainoastaan yksi henkilö saa käyttaa halkomakonetta.
Käytä suojajalkineita, -kasineitä ja -laseja. Puulastut ovat vaarallisia.
Käytä tarkoituksen mukaista (vartalonmyötaistä) vaatetusta, joka ei esta halkomakoneen käyttoa. Suojaa pitkät hiukset ehdtomasti hiusverkolla.
Alä koskaan kosketa liikkuvaan halkaisukilaan.
Halkomakoneen saa ottaa käyttoön ainoastaansilloin, kun halkomakone on kokonaan asennettu ja kun halkomakoneessa ja liitantäjohdossa eiole vaurioita.
Ainoastaan valtuutettu huoltopalvelu saa vaihtaa vauroituneet suojalaitteet.
Halkomakonetta saa kayttä ainoastaan alkuperäisillà varaosilla.
Halkomakone tulee irrottaa verkosta
huoltotoimenpiteiden
- saatotoimenpiteiden
kuljetuksen ja
- lyhytaikaisten työtaukojen ajaksi.
Ainoastaan valtuutettu huoltopalvelu saa suorittaa korjaustoimenpiteita laitteella.
Käytövalmista halkomakonetta ei saa jättäilman valvontaa.
Halkomakonetta ei saa ottaa kayttoon, kun asiattoma henkiloita on lahettyvillä.
Halkomakonetta ei saa käyttaa sateessa eikä sitä saa jättä sateeseen tai suihkuttaa vedellä. Sahkövirta aiheuttaa vaaran.
Halkomakoneen työskentelyalueella ei saa olla muita henkilöitä. Varmista täm erityisesti lasten ja myös elänten osalta.
Koneen käytäja on vastuussa muiden ihmisten loukkaantumisesta tai heidän omaisuudelleen tapahtuneista vahingoista.
Pidä työskentelyalue puhtaana puukappaleista ja muista esineistä, sillä ne voivat aiheuttaa kompastumisvaaran.
Turvalaitteet
Moottorin suojakytkin
Halkomakoneen ylikuormituttua moottorinsuojakytkin kytkee moottorin pois paalta.
Moottorin suojakytkimen toimintoa ei saa kytkeä pois pälta.
Jos moottorin suojakytkin kytkee halkomakoneen
pois pälta, toimi seuraavasti:
- Kytke halkomakone irti sahkoverkosta.
- Poista ylikuormittumisen aiheuttaja.
- Anna halkomakoneen jäahtyä useita minuutteja, liitä se sitten uudelleen sahkoverkoon ja kytke uudelleen paallee.
Liitantäjohto
Käytä ainoastaan kumieristeisiä H07RN-Ftyyppisiä johtoja, jotka vastaavat VDE-standardia 0282 osa 14 ja joiden säikeiden poikkileikkaus on vähintään 2,5mm^2
Johdon sallittu enimmäispituus on 10 metria.
Pidempi johto vähentää moottorin tehoa ja haittaa siten halkomakoneen toimintaa.
Liitäntäjohdossa, pistokkeessa ja kytkentärasiassa ei saa olla vauroiita.
Ainostaan sahkoalan huoltopalvelut savat suorittaa korjaustoimenpiteita liitantajohdossa, pistokkeessa ja kytkentarasiassa. Alä kayta vauroitunutta liitantajohtoa esimerkiki silloin, kun eristeessä on murtumia, leikkaus-, puristumis- tai taitumakohtia.
Suojaa pistoliitannat kosteudelta.
Varoitus!
Alä vaurioita tai katkaise liitantäjohtoja.
Vahinkotapauksessa on toimittava seuraavasti:
- Irrota liitantäjohto valittomästi verkkovirrasta.
Sahkoliitannan edellytykset:
Mallit LHS 5500, LHS 6000
- 230 V/50 Hz vaihtovirta
Liitantajohdon vahimmaispoikkileikkaus = 2,5mm^2 - Verkkoliitannan vahimmaisvaroke = 16 A
Malli LHS 7000
- 400 V 3~/50 Hz kiertovirta
- Verkkoliitäntä ja liitäntäjohto 5-säikeinen: 3P + N + SL
Liitantajohdon vahimmaispoikkileikkaus = 2,5mm^2 - Verkkoliitannan vahimmaisvaroke = 16 A
- Moottorin pyörimissuunta: nuolen osoittamassa suunnassa (nuoli tuulettimen kannessa)
Pyörimissuunta on tarkistettava aina uuden sahkoliitännän yhteydessa.
Maäräysten mukainen käytto
Halkomakone on tarkoitetu ainoastaanyksityseen kayttoon kotitalouksissa japuutarhassa.
Halkomakone on tarkoitettu ainoastaan seuraavaan kayttotarkoitukseen:
Suoraan leikatun ja teknisissä tiedoissa maäritetjä mittoja vastaavan puun halkominen.
Märäysten vastainen käytto
- Sellaisen puun halkominen, jossa on metallisia osia, kuten nauloja, metallilankaa tai sinkilänauloja, on kielletty.
- Kaytto rajahdysherkass ymparistoss ei ole sallittu.
- Kaikenlainen muu kuin märäysten mukainen käytö on kielletty.
Laitekuvaus kuva A
1 Kuljetuskahva
2 Halkaisuterä
3 Käytövarret, joissa on käytövipu ja käsisuojus
4 Halkaisupöytä
5 Hydrauljlysailio
6 Tukijalat
7 Moottori
8 Kytkin-pistoke -yhdistelmä
9 Halkaisupylvas
10 Kaantopoyta
11 Kaantopoydan sapin vipu
12 Halkaisuristi
13 Kiinnityskuminauhat
Pakkauksen purkaus / halkomakoneen asennus
Varoitus!
Halkomakonetta saa kayttä vasta, kun kaikki osat on asennettu kokonaan.
- Tarkista pakkauksen sisälto (kuva A). Jos toteat puutteita, ota yhteyttä jalleenmyyjaasi.
Ohje:.
Asennuksessa tarvittavat tyokalut kuvataan kuvassa C. Ne eivat sisally toimitukseen.
Käytövarsien asennus
- Rasvaa kayttovarren laakerikohdat ylhaalla ja alhaalla (kuva 2).
- Aseta käytövarsi paikoilleen ja työnnä putki poikkiliitoksen aukkoon (kuva 2).
- Työnnä pidikepultti putken lapi sen ylväsemmalta puoleelta ja varmista kiinnitys alapuolelta levyllä ja sakalla (kuva 3).
Kynsikiinnittimien saatö
Kynskiinnittimet voidaan saataa puun halkaisijan mukaan. Kynskiinnittimet on saadettava samaan mittaan molemmilla puolilla.
- Irrota kynsikiinnittimen tahdenmuotoinen kahva ja saadda pituus- ja poikkisuunnassa puun halkaisijan mukaan (kuva 4).
- Kiristä tahdenmuotainen kahva uudelleen.
Halkaisuristin asennus
- Kännä kiinnitysruuvia (kuva 5-1) hieman halkaisuristiin.
- Työnnä halkaisuristi paikoilleen ja kaannä kiinnitysruuvi halkaisuterän aukkoon, jotta voit tyontaa halkaisuristin aivan ylos.
- Varmista Ioppuasanto vastamutterilla (kuva 5-2).
Verkkoliitäntä
Virransyöttö tapahtuu kytkin-pistoke -yhdistelman kautta (kuva A-8).
Kytkimessä on nollajännitelaukaisin. Se estaa moottorin itsenäisen uudelleenkäynnistymisen sahkokatkon yhteydessä. Moottori on kytkettävää uudelleen paälle painamalla vihreaa katkaisinta.
- Työnnä liitäntäjohto laitteeseen.
- Yhdistä liitäntäjohto sahköverkloon.
Ohje:
Tarkista moottorin pyorimissunta kaytettaaessa kiertovirtamoottorilla varustettua halkomakonetta (LHS 7000). Pyorimissuunnan on vastattava tuulettimen kannessa olevan nuolen suuntaa. Jos nain ei ole, on suoritettava navanvaihto pistokkeessa vaiheenkäantajälla.
Huomio!
Väärä pyörimissuunta vauroittaa hydraulista pumppua.
Pistokteen navanvaihto
- Paina pistokteen vaiheenkäantäjä alas urakantaruuviavaimella ja kännä 90° (kuva 6).
- Kytke virta paallee ja tarkista moottorin pyorimissunta uudelleen.
Käytto
Varoitus!
Halkomakoneen saa ottaa kayttoon ainoastaan silloin, kun kaikki osat (esim. turvakaari) ovat paikoillaan ja kunnossa ja liitantajho to on vauroitumaton.
Ennen jokaista käyttoa
- Tarkista halkomakone silmämääräisesti.
- Halkomakonetta ei saa ottaa kayttoon, kun laitteen osia puuttuu tai on vaurioitunut tai irrallaan.
- Tarkista liitantajohto silmamäräisesi. Vauroitunutta liitantajohtoa ei saa kayttä (esim. kun eristeessä on murtumia, leikkaus-, puristumis- tai taitumakohtia).
- Tarkista hydraulinen koneisto silmämääräisesti vuotojen varalta.
Halkomakoneen käytöönotto
Varoitus!
Halkomakonetta saa kayttä ainoastaan yksi henkilo.
- Aseta halkomakone vaakasuoraan tasaiselle ja kiinteallee alustalle.
Älä aseta halkomakonetta sen liitäntäjohdorpääle. - Aseta liitantajohto niin, ettei se taitu, jaa puristuksiin eikä voi vauroitua muulla ravoin.
-
Irrota tahdenmuotoiset kahvat kotelosta, taita tukijalat ulospain ja varmista tahdenmuotoisilla kahvoilla.
-
Aseta halkaisupöytä halkaistavan puunkorkeudelle (kuva 7). Halkaisupöydän onlukkiuduttava paikoilleen ja oltavavaakasuorassa asennossa.
- Kallista LHS 6000, LHS 7000-mallissa kaantopoyta sisaan- tai ulospain. Varmista sisaaenkannnetyssa tilassa oleva kaantopoyta kiinnitysvivulla (kuva 8).
Huomio!
Kun halkaisupylvas on alimmasa asennossa, se siirtyy automaattisestiylempaan loppuasantoon moottorinpällekytkennan yhteydessa.
- Löysäöljynmittatikkua kaksi kierrosta.
- Kytke moottori paalpe painamalla vihreaa paallekytkentapainiketta.
- Säädä tarvittaessa halkaisupylvään nostoa (ks. kappale nostronrajoitus).
- Aseta puukappale halkaisupöydalle ja varmista se kynsikiinnittimillä.
- Paina molemmat käytövivut alas. Halkaisutoiminto alkaa.
- Nosta molemmat käytövivut halkaisutoiminnon paattymisen jälkeen, jotta halkaisupylväs voi siirtyä jalleen ylos. Ho!
Varoitus!
Halkaistun puun saa ottaa halkaisupoydaltavasta sitten, kun halkaisupylvas on ylemmasloppuasennossa.
Ohje:.
Vaikeasti halkaistavan puun yhteydessahalkaisuterä voidaan rasvata kevyesti.
Nostonrajoitus
- Aseta puukappale halkaisupöydalle.
- Paina molempia kaytovipuja ja siirahalkaisuterä 2 cm:n etaisyydellepuukappaleesta.
- Päästä toinen käyttovipu ja kytke moottori pois paälta. Halkaisuterä jaa tahan asentoon.
- Irrota kiinnitysruuvi (kuva 9-2), veda nostotankoa (kuva 9-1) aivan ylos ja kirista kiinnitysruuvi.
Kuljetus
- Siirra halkaisuterä kokonaan alas ja kytke moottori pois paälta.
Varoitus!
Irrota laitepistoke aina ennen laitteen paikan siirtamista.
Huomio!
Jos halkomakonetta on kuljettava asennossa, oljymittatikku on ruuvattava kiinni, jotta hydraulijyä ei paase valumaan ulos sailiosta.
- Irrota tukijalkojen tahdenmuotoiset kahvat, taita tukijalat sisäänpain ja varmista kiinnitys tahdenmuotoisilla kahvoilla.
- Varmista molemmat etummaiset kayttovivut kiinnitys kuminauhalla (kuva 10).
- Kallista halkaisupylvään karessa olevaa halkaisijaa hieman taaksepain, kunnes maassa olevat pyorat nousevat. Tassä asennossa halkomakonetta voidaan helposti siirtä.
Huolto ja hoito
Varoitus!
Kytke halkomakone pois pälta ja irrotase sahköverkosta ennen kaikkia sille suoritettavia toimenpiteita. Ainoastaan valtuutettu huoltopalvelu saa suorittaa korjaustoimenpiteita halkomakoneella.
Hoitotoimenpiteet
Halkaisupylvään rasvaus
- Halkaisupylväs tulee rasvata hartsittomalla ja hapottomalla rasvalla ennen jokaista käytökertaa. Tämä lisää liukukappaleiden käytöikää.
Huoltotoimenpiteet
Halkaisukiilan teroittaminen
- Teroita halkaisukiila tarvittaessa sopivalla viilalla.
Hydraulöljyn tason tarkastus
Ohje.:
Tarkista hydraulijyn taso aina halkaisupylvaan ollessa sisaanajettu. Halkaisukiilan on oltava vaakatasossa.
- Kierrä öljynmittatikku ulos ja pyyhi se puhtaaseen nukkaamattomaan liinaan.
- Työnnä oljynmittatikku jälleen sailioön (alä kierra sisaan) ja vedä jälleen ulos. Öljytason on oltava min.- ja max.-merkintöjen valissä (kuva 11). Täytä hydraulöljya tarvittaessa.
- Tarkista tiiviste (kuva 11-1) vaurioiden varalta ja vaihda tarvittaessa.
Huomio!
Taytettäessä hydraulöjya on käytettä V HLP 46 -viskositeettiluokan hydraulöjya.
Oljynvaihto ei ole tarpeen.
Häiriö
Jos halkomakoneessa esiintyy hairiöitä, kytke se pois pälä tja irrota verkkopistoke. Jos hairiötä ei pystytä poistamaan seuraavan tauulkon ohjeiden mukaan, känny valtuutetun huoltopalvelun puoleen.
| Häiriö | Aiheuttaja | Korjaustoimenpide |
| Halkaisupylvastä ei voida ajaa ulos/sisäänHydrauliöljä on liian vähän | Mooctorin väärä pyörimissunta (LHS 7000) | Tarkista pyörimissunta |
| n Täytä hydrauliöljä | ||
| voimaa | Hydrauliöljä on liian vähän Täytä | hydrauliöljä Halkaisuterässä ei ole |
| Laukaisutanko vääntynyt Tarkistu | ta huoltopalvelussa | |
| Mooitori ei käynisty | Lämpökatkaisin on lauennut Odota, kunnes moottori on jäähtynyt | |
| Verkkopistoke tai pistorasia viallinen | Tarkistuta sähköalan huoltopalvelussa | |
| Johto viallinen Vaihda johto | ||
| Hydralisesta pumpusta kuuluu äniä,halkaisupylväss liikkuukatkonaisesti | Hydrauliöljä on liian vähän Täytä | hydrauliöljä |
| Vihreäpäälekytkentäpainike ei jää alas painamisen jälkeen | Nollajohdinta ei ole liitety | Tarkistuta johto ja sähköverkko sähköalan huoltopalvelussa |
| Viallinen varoke (vain LHS 7000) | ||
| Yksi vaihe puuttuu (vain LHS 7000) | Tarkistuta johto sähköalan huoltopalvelussa | |
| Kytkin viallinen Vaihda kytkin | ||
| Mooitori kuumenee hyvin paljon | Johdon poikkileikkaus on liian pieni | Käytä johtoa,Jonka poikkileikkaus on suurempi |
| Yksi vaihe pu | uttuu (vain LHS 7000) | Tarkistuta johto ja sähköverkko sähköalan huoltopalvelussa |
Ympäristönsuojelu ja laitteen havittäminen
Koneita, joita ei ena kayteta, ei saa havittta talousjatteen mukana.
Pakkaus, laite ja varusteet on valmistetu kierratettavista materiaaleista ja ne tulee havittaa asianmukaisesti.
Varusteet
Kaikki halkomakoneelle saatatvat varusteet kayvat ilmi kuvasta B.
EY-vaatimustenmukaisuusvakuutus
Vakuutamme taten, etta kysessä oleva tuote vastaa siinä tilassa,
kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä,
EU-turvastandardeja sekä tuotekohtaisia standardeja.
Tuote
Klapikone
Sarjanumero
G4064065
Tyyppi
LHS 5500
LHS 6000
LHS 7000
Aänitehotaso
mitattu / taattu
86/88 dB(A)
Valmistaja
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-direktijivit
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Vaatimustemmukaisuuden arvointi
2000/14/EG
Iite VI
Valtuutetu henkilö
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Harmonisoidut standardit
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1:VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kotz, 2010-02-03
Laitteessa mahdollisesti esiintyvat materiaali- tai valmistusvirheet korjataan lakisaateisen takuun voimassaoloaikana valmi-stajan parhaaksi katsomalla ravall joko korjaamalla tai tomittamalla asiakkaalle varasa.
Takuun voimassaoloaika märäytylaitteen ostomaan lakien mukaisesti.
Valmistajan myontamatakuu patee vain seuraavien edellytysten tayttyessa:
Takuu raukeaa seuraavissa tapauksissa:
Laitetta käytetään asianmukaisesti
Käyttohjetta noudatetaan
Laitteessa käytetän alkuperäisia varaosia
Laitetta on yritetty korjata
Laitteeseen on tehty teknisä muutoksia
Laitetta on käytetty märäysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen)
Takuu eikoske:
Maalivaaurioita, jotka johtuvat normalaista kulumisesta
Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä
■ Polttomootoreita - Niitta koskevat kulloinkin kyseeessä olevan moottorinalmistajan erilliset takuumaärakykset
Ota takuutapauksessa yhteyttä jalleenmyyjään tai lahimpään valtuutettuun huoltolikkeeseen ja esitä tämä takuutodistus ja myntykuitti. Valmistajan myontämä takuu ei rajoita ostajan lakisaäteisiä takuuvaatimuksaia.
