KORISNIČKI PRIRUČNIK LHS 7000 AL-KO

Priključna napeljava

Uporabite samo gumijasti kabel kakovosti H07RN-F po VDE 0282 del 14 z Žilnim prerezom rajmanj 2,5 mm².

Maksimalna dovoljena dolzina kabla je 10 m. Daljsa napeljava vpliva na moč motorja in s tem na funkcijo cepilnika lesa.

Prikljucna napeljava, vtic in doza sklopke morata biti neposkodovana.

Nastavite oprijemala

Oprijemala lahko nastavite glede na premer lesa.
Oprijemala je potrebno nastaviti na obeh straneh na isto dimenzijo.

1. Sprostite zvezdasto drzalo na oprijemalu in ga prestavite po dolzini in sirini glede na premer lesa (slika 4).
2. Ponovno privijte zvezdasta drzalo.

Montaža cepilnegā križa

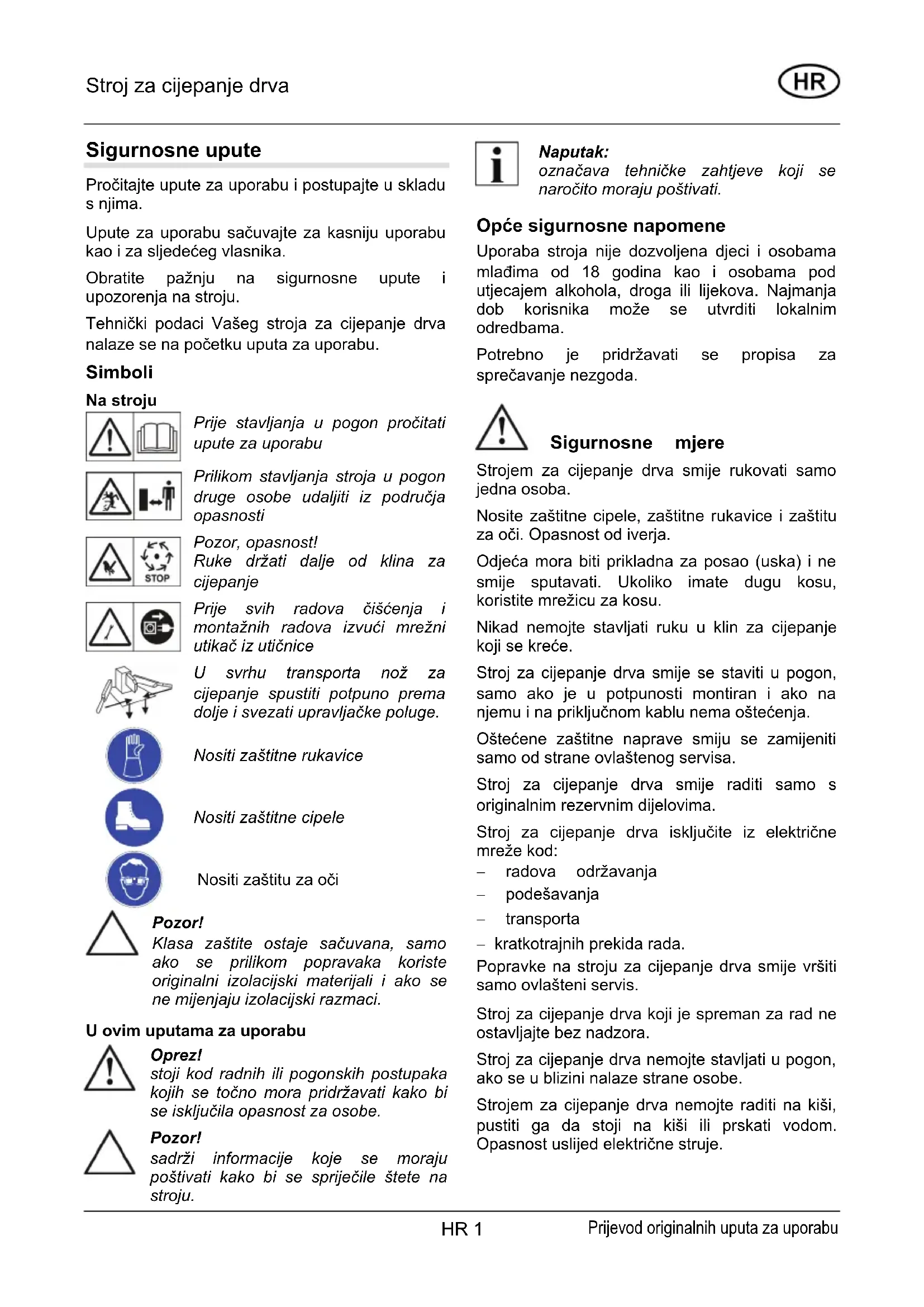

Upute za uporabu sačuvajte za kasniju uporabu kao i za sljedećeg vlasnika.

Obratite pažnju na sigurnosne upute i upozorenja na stroju.

Tehnicki podaci Vaseg stroja za cijepanje dva nalaze se na poctku uputa za uporabu.

Simboli

Na stroju

Prijestavljanuupogonprocitati uputeza uporabu

Prilikom stavljanja stroja u pogon druge osobe udaljiti iz područja opasnosti

Pozor, opasnost!

Ruke drzati dalje od klinza cijepanje

U svru transporta noz za cijepanje spustiti potpuno prema dolje i svezati upravljacke poluge.

Nositi zaštitne cipele

Nositi zaftitu za oci

Pozor!

Klasa zašite ostaje sačuvana, samo ako se prilikom popravaka koriste originalni izolacijski materijali i ako se ne mistrnjau izolacijski razmaci.

U ovim uputama za uporabu

Oprez!

stoji kod radnih ili pogonskih postupaka kojih se tocno mora pridržavati kako bi se isključila opasnost za osobe.

Pozor!

sadrži informacije koje se moraju postivati kako bi se sprijecile stete na stroju.

Naputak:

Uporaba stroja nije dozvoljena djeci i osobama mladima od 18 godina kao i osobama pod utjecajem alkohola, droga ili lijekova. Najmanja dob korisnika moze se utvrditi lokalmim odredbama.

Strojem za cijepanje drva smije rukovati samo jegna osoba.

Nosite zašitne cipele, zašitne rukavice i zašitu za oči. Opasnost od iverja.

Odjeca mora biti prikladna za posao (uska) i ne smije sputavati. Ukoliko imate dugu kosu, koristite mrežicu za kosu.

Nikad nemojte stavljati ruku u klin za cijepanje koji se krece.

Stroj za cijepanje drva smije se staviti u pigeon, Same ako je u potpunosti montiran i ako na njemu i na priključnom kablu nema ostecenja.

Ostecene zastitne naprave smiju se zamijeniti Same od strane ovlastenog servisa.

Stroj za cijepanje drva smije raditi samo s originalnim rezervnim dijelovima.

Stroj za cijepanje drva isključite iz elektrčne mreže kod:

radova održavanja

• podesavanja

• transporter

• kratkotrajnih prekida rada.

Popravke na stroju za cijepanje drva smije vršiti samo ovlasteni servis.

Stroj za cijepanje drva koji je spreman za rad ne ostavlajte bez nadzora.

Stroj za cijepanje drva nemojtste stavljati u pigeon, aka se u blizini nalaze strane osobe.

Strojem za cijepanje drva nemojte raditi na kisi, pustiti ga da stoji na kisi ili prskati vodom. Opasnost uslije elektricne struje.

U području rada stroja za cijepanje drva ne smiju se nalaziti druge osobe. Pazite na djecu iŽivotinje.

U slučaju preopterećenja stroja za cijepanje dva motorna zašitna sklopa isključuje motor.

Motorna zašitna sklopka ne smije se stavljati van snage.

Ako je motorna zašitna sklopka isključila stroj za cijepanje drva, postupajte na sljedeći način:

1. Stroj za cijepanje drva isključite iz elektricne mreže.
2. Uklonite uzrok preopterecenja.
3. Nakon vremena hladenja od nekoliko minuta stroj ponovno priključite na struju i uključite ga.

Priključni kabel

Koristite samo gumeni kabel kvalitete H07RN-F sukladno VDE 0282 dio 14 s poprechnim presjekomŽila od najmanje 2,5mm^2

Maksimalna dopustena duljina kabla je 10 m. Duži kabel negativno utječe na snagu motora i time na rad stroja za cijepanje drva.

Prikljuci kabel, utikač i spojna utičnica moraju biti neosteceni.

Popravke na prikljucnom kablu, utikaçu i naspojnoj utičnici smiju vršiti samo ovlašteni elektroservisi. Oštećeni prikljucni kabel (npr. s napuklim, presječenim, prignječenim ili savinutim mjectima u izolaciji) ne smije se koristiti.

• 400 V 3~/50 Hz trofazna struja
• 5-žilni mrežni priključak i priključni kabel: 3P + N + SL
• najmanji poprečni presjek priključnog kabla = 2,5 mm²
• osiguranje mreznog priključka = 16 A
• smjer vrtnje motora: u smjeru strelice (strelica naPoklopcu ventilatoria)

Smjer vrtnje je potrebno provjeriti kod svakog novog strujnog priključka.

Pravilna uporaba

Stroj za cijepanje drva namijenjen je za privatnu uporabu u kuci i vrtu.

Stroj za cijepanje drva namijenjen je isključivo za sljedeće primjene:

• cijepanje drva koje je upravo odrezano i ne prelazi dimenzije sukladno tehnickim podacima.

Nepravilna uporaba

Zabranjeno je cijepanje drva u kojem senalaze metalni dijelovi kao sto su cavli, zica, spone itd.
- Nije dopušten rad stroja u okolini u kojoj postoji opasnost od eksplozije.
- Zabranjena je svaka druga uporaba stroja koja prelazi okvire pravilne uporabe.

Opis stroja, slika A

1 transportna drska
2 noz za cijepanje
3 upravljačke konzole s upravljačkom polugom i zašitom za ruke
4 stol za cijepanje
5 posuda za hidraulicko ulje
6 noge
7 motor
8 kombinacija prekidač-utikač
9stup za cijepanje
10 okretni stol
11 poluga za uglavljivanje na okretnom stolu
12 križni element za cijepanje
13 stezne gume

Stroj za cijepanje drva smije se koristiti tek nakon potpune montaze svih rijelova.

1. Provjerite sadrzaj pakiranja (sika A). U slučaju nedostataka obavijestite trgovca.

Naputak:

Alat potreban za montazu prikazan je na slici C. Alat nije uključen u opseg isporuke.

Montaža križnog elementa za cijepanje

1. Vijke za učvršćivanje (slika 5-1) malo uvijte u križni element za cijepanje.
2. Postavite križni element za cijepanje i vijke za učvršćivanje uvijte u otvor noža za cijepanje kako biste križni element za cijepanje povukli potpuno prema gore.
3. Krajnji položaj osigurajte pomocu protumatie (slika 5-2).

Mrežni priključak

Dovod struje vrši se putem kombinacje prekidača i utikača (slika A-8).

Prekidač je opremljen podnaponskim okidačem. To sprečava samostalno ponovnoPokretanje motora kod prekida struje.Motor se ponovnomora uključiti pritiskom na zeleni gumb za uključivanje.

1. Priključni kabel spojite sa strojem.
2. Priključni kabel spojite na elektricnu mrežu.

Naputak:

Kod stroja za cijepanje drva s trofaznim motorom (LHS 7000) provjerite smjer vrtnje motora. Smjer vrtnje mora odgovarati strelici naPoklopcu ventiladora.Ako to nije slucej, mora se izvr'siti promjena polarnosti na utika'pu pomocu fazne preklopke.

Pozor!

Pogresan smjer vrtnje uzrokuje ostecenja hidrauliche pumpe.

Promjena polarnosti utikača

1. Pomocu odvijača za vijke s prorezanom glavom pritisnite faznu preklopku utikača i okrenite za 90^ , vidi sliku 6.
2. Uspostavite napajanje strujom i ponovno provjerite smjer vrtnje motora.

Pogon

Oprez!

Stroj za cijepanje drva smije se uključiti,ismo ako ne nedostaju nikakvi rijelovi (npr. zašitni okvir) ili nema neispravnih rijelova te ako na priključnom kablu nema ostećenja.

Prijesvake uporabe

1. Izvršite vizualnu kontrolu stroja za cijepanje drva.
2. Stroj za cijepanje drva ne smije se stavljati u pogon, ako nedostaju dijelovi stroja, ako su dijelovi neispravni ili nisu učvršćeni.
3. Izvrsite vizualnu kontrolu priključnog kabla. Ostečeni priključni kabel (npr. s napuklim, presječenim, prignječenim ili savinutim mjestima u izolaciji) ne smije se koristiti.
4. Vizualno prekontrolirajte postoje li mjesta propustanja hidraulike.

Stavljanje stroja za cijepanje drva u pogon

Oprez!

Strojem za cijepanje drva smije rukovati,.
samo jegna osoba.

1. Stroj za cijepanje drva postavite vodoravnova ravnu, cvrstu podlogu.

Stroj za cijepanje drva nemojte postavljati na priključni kabel.

1. Priključni kabel položite takao da se ne moze savinuti, prignječiti ili ostetiti na neki drugi način.
2. Zvjezdaste mehanizme oppustite iz kuciesta, rasklopite noge i osigurajte ih zvjezdastim mehanizmima.
3. Stol za cijepanje podesite na visinu drva koje je potrebno nacijepati, vidi sliku 7. Stol za cijepanje mora se sigurno uglaviti i stajati vodoravno.
4. Kod modela LHS 6000LHS 7000 okrenite okretni stol prema unutra ili prema van. U položaju kad je okrenut prema unutra, okretni stol osiguraje polugom za uglavljivanje, vidi sliku 8.

Pozor!

Ako se stip za cijepanje nalazi u krajnjem donjem položaju, kad se uključi motor automatski se diže u krajnji gornji položaj.

1. Mjerni štap za ulje opustite za 2 okretaja.
2. Ukljucite motor pritiskom na zeleni gumb za uključivanje.
3. Ako je potrebno, podesite hod stupa za cijepanje, vidi dio Ograničavanje hoda.
4. Komad drveta stavite na stol za cijepanje i učvrstite pomoću pandžastih elementata.
5. Obje upravljache poluge pritisnite prema dolje. Poacinje postupak cijepanja.
6. Po zavrsetku postupka cijepanja podignite obje upravljačke poluge kako bi se omogucio hod stupa za cijepanje prema gore.

Oprez!

Tek kad se stip za cijepanje nalazi u krajnjem gornjem položaju, nacijepano drvo se smije uzeti sa stola za cijepanje.

Naputak:

Kod drva koje se teško cijepa nož za cijepanje malo podmažite.

Ograničavanje hoda

1. Na stol za cijepanje stavite komad drva.
2. Pritisnite obje upravljačke poluge, a nož za cijepanje dovedite do udalenosti od 2 cm.
3. Pustite jegnu upravljačku polugu i isključite motor. Nož za cijepanje ostaje u ovom položaju.
4. Otpustite vijke za učvršćivanje (slika 9-2), podiznu polugu (slika 9-1) podignite potpuno prema gore i pritegnite vijke za učvršćivanje.

Transport

1. Pustite da nož za cijepanje dode u krajnji donji položaj i isključite motor.

Oprez!

Prijee svake promjene mjesta izvucite utikač stroja iz uticnice.

Pozor!

Ako se stoj za cijepanje drva mora transportirati, mjerni stap za ulje se mora učvrstiti, jer bi u suprotnom moglo iscuriti hidraulicko ulje.

1. Otpustite zvjezdaste mehanizme na nogama, preklopite noge prema unutra i osigurajte ih zvjezdastim mehanizmima.
2. Obje upravljačke poluge s prednje strane osigurajte steznom gumom, vidi sliku 10.
3. Pomocu okvira na stipu za cijepanje stoj lagano nagnite prema otraga dok kotači ne stanu na tlo. U ovom položaju stoj za cijepanje se moze lako transportirati.

Održavanje i njega

Oprez!

Priere svih radova na stroju za cijepanje drva iskljucite stroj i izvucite utikač iz uticnice. Popravke na stroju za cijepanje drva smije vršiti samo ovlasteni servis.

Radovi njega

Podmazivanje stupa za cijepanje

1. Prije svake uporabe stip za cijepanje je potrebno podmazati pomocu masti koja ne sadrzi smole i kiseline. To povecava vijek trajanja kliznih celjusti.

Radovi održavanja

Ostrenje klina za cijepanje

1. Klin za cijepanje, ako je potrebno, naostrite odgovarajućom turpijom.

Provjeraazine hidraulickog ulja

Naputak:

Razinu hidraulickog ulja provjeravajte uvijek, kad je stip za cijepanje uvučen. Stroj za cijepanje drva mora stajati vodoravno.

1. Odvijte mjerni Štap za ulje i obrišite ga Čistom krpom koja ne ostavlja dlacice.

2. Umetnite (ne pričvrstiti) mjerni šap za ulje i ponovno ga izvadite. Razina ulja mora biti izmerodu oznaka "min" i "max", vidi sliku 11. Ako je potrebno dopunite hidraulicko ulje.

3. Provjerite ima li ostecenja na brtv (sika 11-1) te je, ako je potrebno, zamijenite novom.

Pozor! Za dopunjavanje mora se upotrijebiti hidraulicko ulje klase viskoznosti HLP 46.

Promjena uljaijke potrebna.

Greške

U slučaju da se na stroju za cijepanje drva jave greške, iskljucite stroj i mrežni utikač izvucite iz utičnice. Grešku koja se ne moleze ukoniti pomocu sljedeće tablice treba ukoniti ovlasteni servis.

Greška	Uzrok	Uklanjanje
Stup za cijepanje se ne izvlači/uvlači.	Pogrešan smjer vrtnje motora (kod LHS 7000).	Provjerite smjer vrtnje.
	Premalo hidrauličkog ulja.	Dopunite hidrauličko ulje.
Nož za cijepanje nema snage.	Premalo hidrauličkog ulja.	Dopunite hidrauličko ulje.
Okidna poluga savijena.	Dajte da ispita ovlašteni servis.
Motor se nePokrece.	Termosklopka se isključila.	Pričekajte dok se motor ne ohladi.
	Mrežni utikač ili utićnica su neispravni.	Dajte da ispita kvalificirani elektricar.
	Neispravan kabel. Zamijenite kabel.
Hidraulička pumpa pišti, stap za cijepanje kreće se uz trzaje.	Premalo hidrauličkog ulja.	Dopunite hidrauličko ulje.
Zeleni gumb za uključivanje ne drži nakon pritiska.	Nije priključen nulti vodič.	Dajte da kabel i elektricnu mrežu ispita kvalificirani elektricar.
	Neispravan osigurač (samo kod LHS 7000).
	Nedostaje faza (samo kod LHS 7000).	Dajte da kabel ispita kvalificirani elektricar.
	Prekidač je neispravan.	Zamijenite prekidač.
Motor se jako zagrijava.	Premali poprečni presjek kabla.	Upotrijebite kabel s većim poprečnim presjekom.
Nedostaje faza	(samo kod LHS 7000).	Dajte da kabel i elektricnu mrežu ispita kvalificirani elektricar.

Zašita okolísha, zbrinjavanje

Istrosene strojeve ne zbrinjavaje kao kućno smeće! Ambalaža, stroj i pribor izračeni su od materijala koji se mogu reciklirati i potrebno ih je zbrinuti na odgovarajući način.

Pribor

Za pribor koji se moze dobiti za sve strojeve za cijepanje drva vidi sliku B.

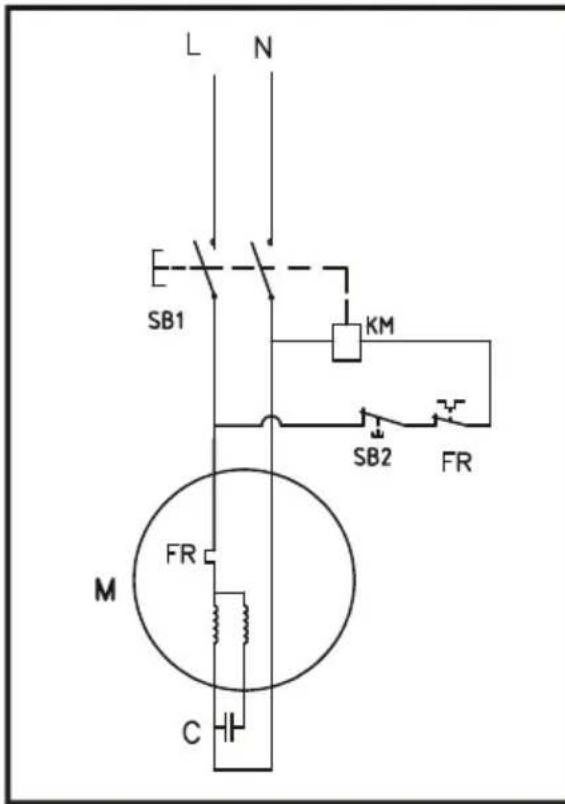

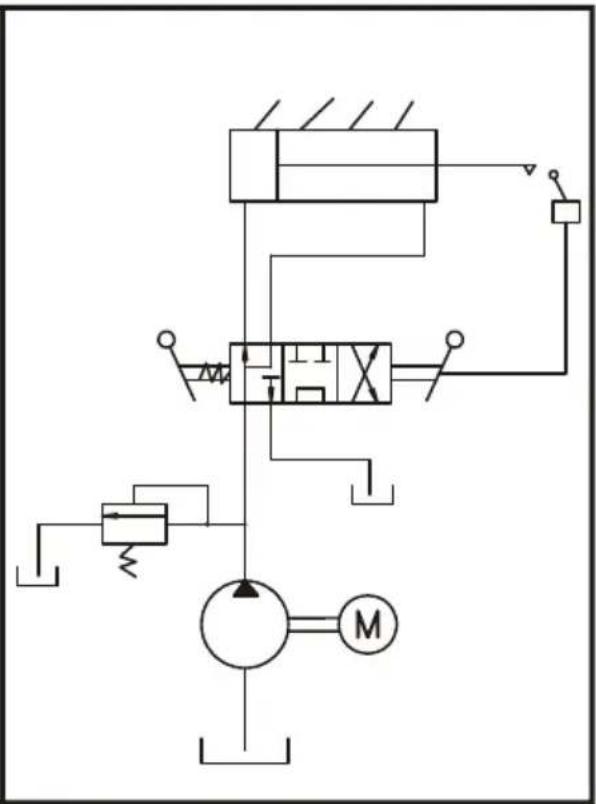

LHS 5500, LHS 6000

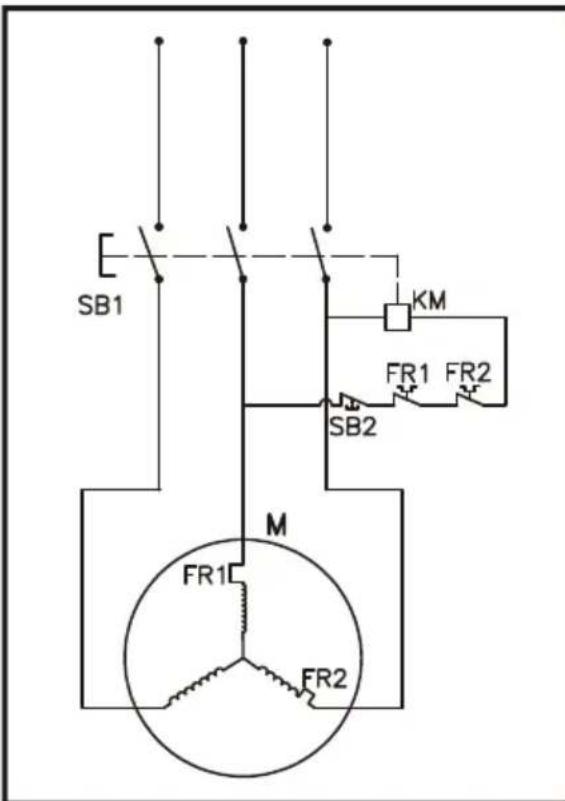

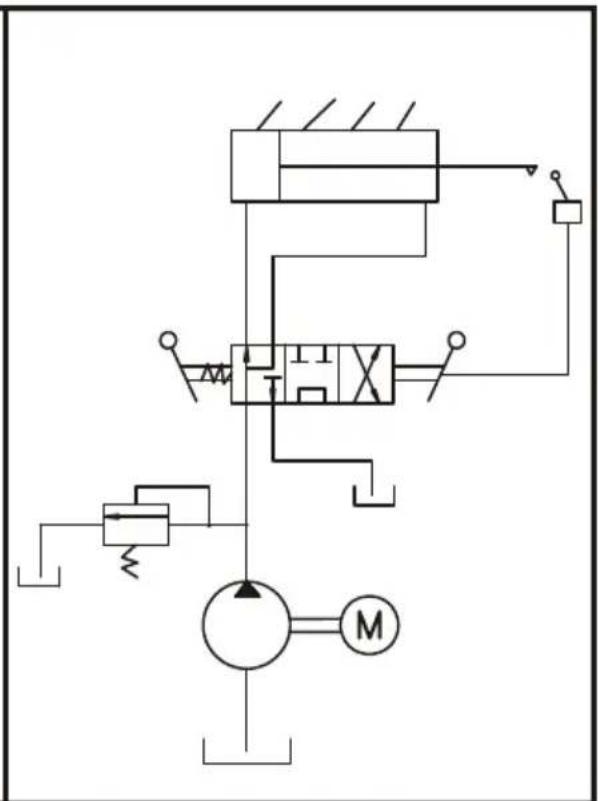

LHS 7000

Naša garancija velja samo: Garancijske pravice prenehajo veljati:

Ovim potvrdujemo da ovaj proizvod, u verziji koju smo mi pustili u promet, odgovara zahtjevima harmoniziranih EU smjernica, EU sigurnosnih standarda i standarda koji su specifici za proizvod.

Proizyod

Stroj za cijepanje drva

Serijski broj

G4064065

Proizvodac

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Opunomocenik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Tip

LHS 5500

LHS 6000

LHS 7000

EU smjernice

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Harmonizirane norme

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Razina zvučne snage

izmjerena/zajamcena

86/88 dB(A)

Procjena sukladnosti

2000/14/EG

Prilog VI

Kotz, 2010-02-03

uporabe originalnih zamjenskih dijelova

pokušaja popravaka na uredeju

tehnicih izmjena na uredaju

nenamjenske uporabe

(npr. profesionalna ili komunalna uporaba)

lz jamstva su isključeni:

ostećenja na laku koja nastaju usljed normalog habanja

potrošni dijelovi koji su označeni na kartici s rezervnim dijelovima s okvirom [XXX XXX (X)]
motori unutarnjim izgaranjem - za njih vrijede odvojene jamstvene odredbe odgovarajuceg proizvodača motora

U slučaju jamstvenog zahtjeva molimo obratite se s ovom izjavom o jamstvu i dokazom o kupnji Vašem prodavaču ili njblžoj ovlastenoj servisnoj sluzbi za kupce. Ovom izjavom o jamstvu nisu obuhvaceni zahtjevi u slučaju nedostataka koje kupac moze imati prema prodavaču.
