BEDIENUNGSANLEITUNG LHS 7000 AL-KO

Art.-Nr.: 112455 Art.-Nr.: 112454

C

1

2

2a

3

4

5

6

i
Typ Art. Nr.	LHS 5500 112 424	LHS 6000 112 427	LHS 7000 112 428
	230 V~/ 50 Hz 230	V~/ 50 Hz 400 V 3~/ 50 Hz
	3000 W S6 40% 300	W S6 40% 3500 W S6	40%
	max. 5,5 t max. 6	t max. 7 t
	max. 320 mm max.	320 mm max. 320 mm
	max. 570/810/1050 mm	max. 550/1050 mm max.	550/1050 mm
	23,2 MPa (232 bar) 22,4 MPa (224 bar) 26,2 MPa (262 bar)
	4 | 5,5 | 5,5 |
	max. 30 s max. 33 s max. 33 s
	II / IP 54 II / IP 54 II / IP 54
kg/lbs	114 kg 135 kg	133 kg

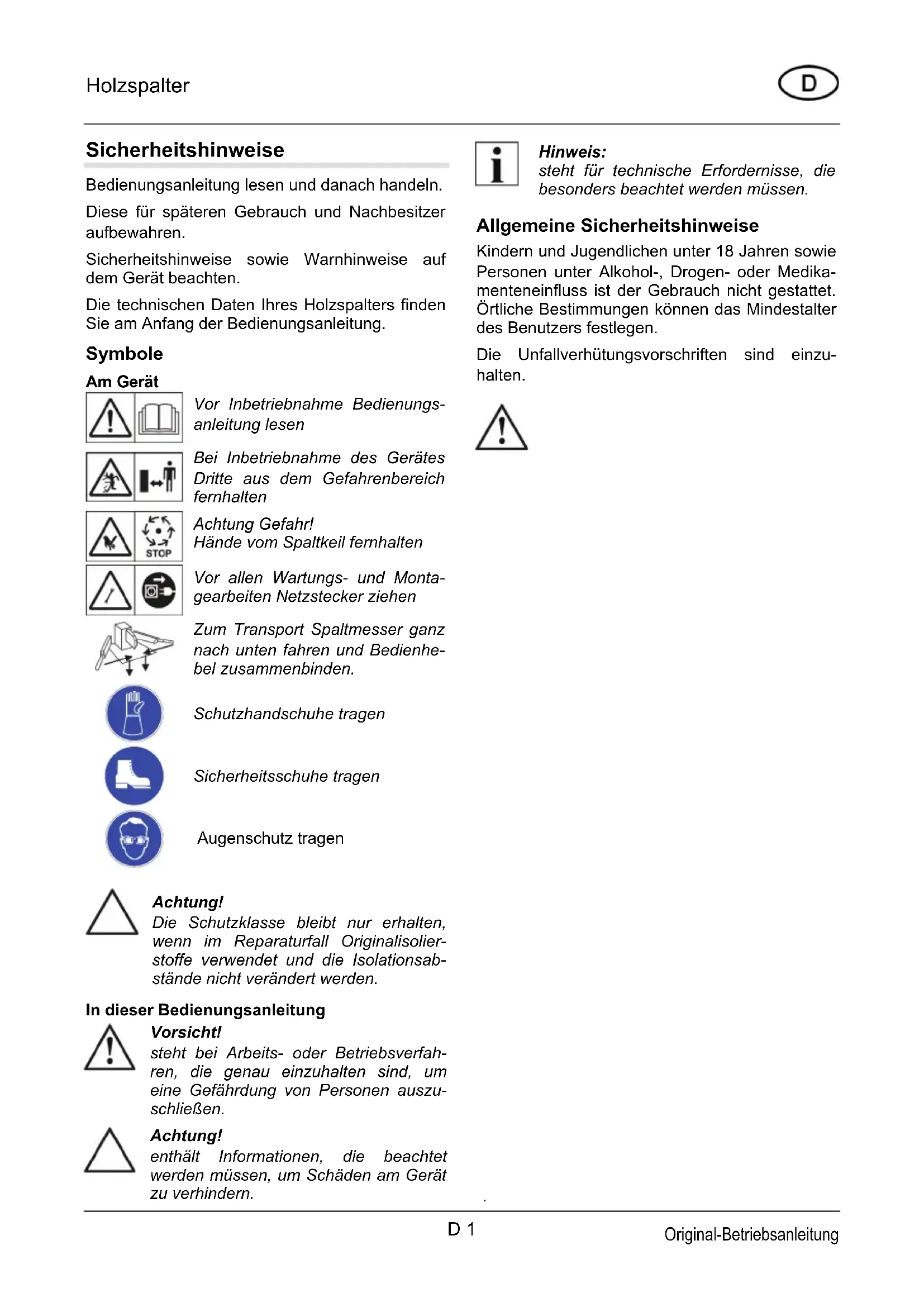

Sicherheitshinweise

Bedienungsanleitung lessen und danach handeln.

These for späteren Gebrauch und Nachbesitzer aufbewahren.

Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Die technischen Daten Ihres Holzspalters finden Sie am Anfang der Bedienungsanleitung.

Symbole

Am Gerät

Vor Inbetriebnahme Bedienungsanleitungesen

Bei Inbetriebnahme des Gerätes Dritte aus dem Gefahrenbereich fernhalten

Achtung Gefahr!
Hande vom Spaltkeil fernhalten

Vor allen Wartungs- und Montagearbeiten Netzsteckerziehen

Zum Transport Spaltmesser ganz nach unten fahren und Bedienhebel zusammenbinden.

Schutzhandschuhe tragien

Sicherheitschuhe tragien

Augenschutzragen

Achtung!

Die Schutzklasse bleibt nur erhalten, wenn im Reparaturfall Originalisolierstoffe verwendet und die Isolutionsabstandne nicht verändert werden.

In dieser Bedienungsanleitung

Vorsicht!

steht bei Arbeits- oder Betriebsverfahren, die bereits einzuhalten sind, um eine Gefährung von Personen auszuschlieben.

Achtung!

enthalt Informationen, die beachtet werden müssen, um Schaden am Gerät zu verhindern.

Hinweis: steht fur technische Erfordernisse, die besonderss beachtet werden müssen.

Allgemeine Sicherheitshinweise

Kindern und Jugendlichen unter 18 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss ist der Gebrauch nicht gestattet. Örtliche Bestimmungen konnen das Mindestalter des Benutzers festlegen.

Die Unfallverhütungsvorschriften sind einzahlen.

Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

Den Arbeitsbereich frei von Holzstücken und anderen Gegenständen halten - Stolpergebnir.

Sicherheitseinrichtungen

Motorschutzschalter

Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus.

Die Funktion des Motorschutzschaltersarf nicht außer Kraft gesetzt werden.

Hat der Motorschutzschalter den Holzspalter ausgeschelt, wie folgt handeln:

1. Holzspalter vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkuhlzeit von mehreren Minuten Stromanschluss wiederherstellen und Holzspalter einschalten.

Anschlussleitung

Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Adernquerschnitt von mindestens 2,5mm^2 verwenden.

Die maximal zulässige Kabellänge ist 10m . Eine langere Leitung beeinträchtigt die Motorleistung und damit die Funktion der Holzspalters.

Anschlussleitung, Stecker und Kupplungsdose müssen unbeschädigt sein.

Reparaturen an der Anschlussleitung, am Stecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation)arf nicht verwendet werden.

Steckverbindungen nicht der Nisse aussetzen.

Vorsicht!

Anschlussleitung nicht beschädigen oder durchtrennen.

Im Schadensfall wie folgt handeln:

1. Anschlussleitungsofar vom Stromnetz trennen.

Elektrische Voraussetzungen:

Modelle LHS 5500, LHS 6000

• 230 V/50 Hz Wechselstrom
  Mindestquerschnitt der Anschlussleitung = 2,5mm^2
• Mindestabsicherung Netzanschluss = 16 A

Modell LHS 7000

• 400 V 3~/50 Hz Drehstrom
• Netzanschluss und Anschlussleitung 5-adrig: 3P + N + SL
  Mindestquerschnitt Anschlussleitung = 2,5mm^2
• Absicherung Netzanschluss = 16 A
• Drehrichtigung des Motors: in Pfeilrichtung (Pfeit auf dem Lüfterdeckel).

Die Drehrichtung ist bei jedem neuen Stromanschluss zu überprüfen.

Bestimmungsgemäß Verwendung

Der Holzspalter ist für die private Nutzung in Haus und Garten bestimmt.

Der Holzspalter ist ausschließlich für folgende Anwendungen bestimmt:

• Spalten von Holz, das gerade abgeschritten ist und die Abmessungen laut technischen Daten nicht überschreitet.

Bestimmungswidrige Verwendung

• Spalten von Holz in dem sich Metallteile wie Nagel, Draht, Krampen, etc. befindet ist verboten
• Der Betrieb in explosionsgehrdeter Atmosphere ist nicht gestattet
  Jeder weitere über die bestimmungsgemäß Verwendung hinausgehende Gebrauch ist verboten.

Gerätebeschreibung Bild A

1 Transportgriff
2 Spaltmesser
3 Bedienarme mit Bedienhebel und Handschutz
4 Spalttisch
5 Hydraulikölbehalter
6 StandfuBe
7 Motor
8 Schalter-Stecker-Kombination
9 Spaltsäule
10 Schwenktisch
11 Rasthebel am Schwenktisch
12 Spaltkreuz
13 Spanngummis

Auspacken/Montieren

Vorsicht!

Der Holzpalter darf erst nach vollständiger Montage aller Teile benutzt werden.

1. Packungsinhalt prufen (Bild A). Bei Mängeln den Handler informieren.

Hinweis:

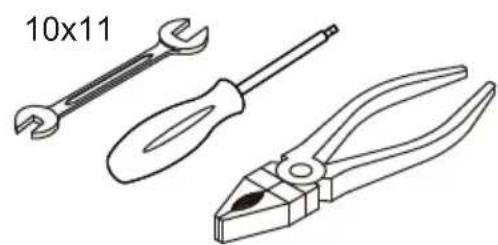

Das zur Montage benötigte Werkzeug ist im Bild C abgebildet. Nicht Lieferumfang.

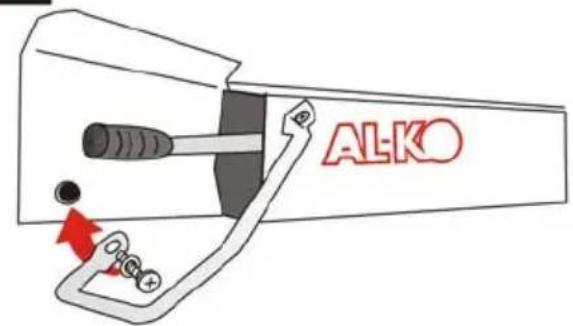

Bedienarme montieren

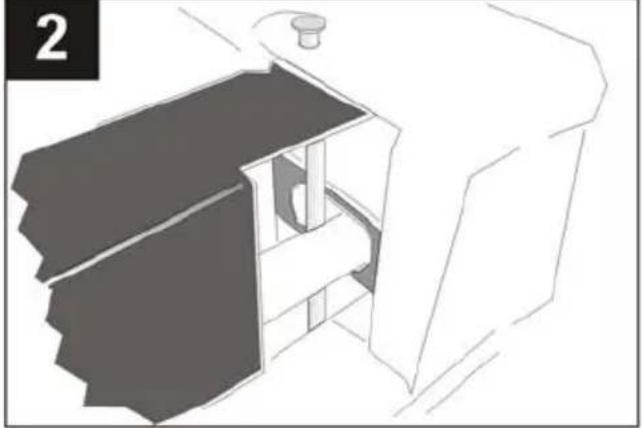

1. Die Lagerstelle des Bedienarmes oben und unter fetten (Bild 2).
2. Den Bedienarm einsetzen und das Rohr in die Aussparung der Querverbindung einfahren (Bild 2).
3. Den Haltebolzen von oben, links am Rohr vorbei, durchstecken und von unter mit Scheibe und Splint sichern (Bild 3).

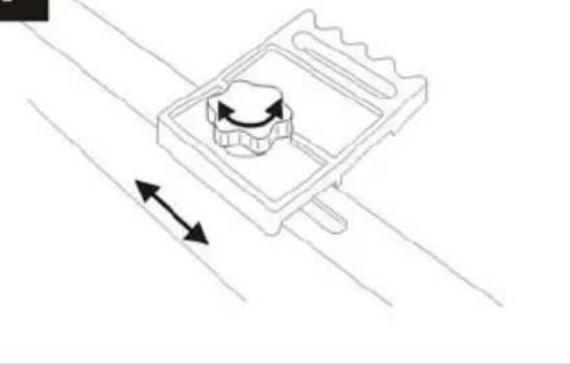

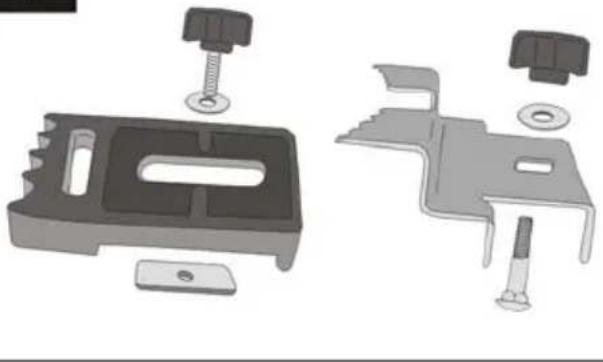

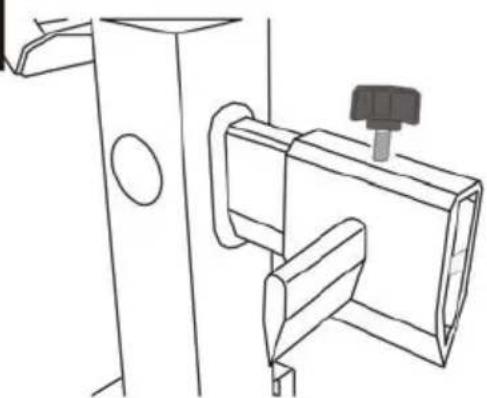

Haltekallen einstellen

Die Haltekrallen können je nach Durchmesser des Holzes eingestellt werden. Die Haltekrallen müssen auf beiden Seiten auf das gleiche Maß eingestellt werden.

1. Sterngriff an der Haltekralle losen und entsprechend dem Holzdurchmessers langs und quer verstehen (Bild 4).
2. Sterngriff wieder festziehen.

Montage Spaltkreuz

1. Die Fixierschraube (Bild 5-1) etwas in das Spaltkreuz eindreten.
2. Spaltkreuz aufstecken und die Fixierschraube in die Aussparung des Spaltmessers dieren, um das Spaltkreuz ganz nach oben zuziehen.
3. Endposition mit der Kontermutter (Bild 5-2) sichern.

Netzanschluss

Die Stromzuführung erfolgt über eine Schalter-Stecker-Kombination (Bild A-8).

Der Schalter ist mit einer Unterspannungsauslösung im Schalter ausgestattet. Dies verhindert ein selbstständiges Wiederanlaufen des Motors bei Stromunterbrechung. Der Motor muss durch Drucken des grünen Einsatzknopfes neu eingeschaltet werden.

1. Anschlussleitung am Gerät einstecken.
2. Anschlussleitung mit Stromnetz verbinden.

Hinweis:

Beim Holzspalter mit Drehstrommotor (LHS 7000) die Drehrichtigung des Motors prufen. Die Drehrichtigung muss mit dem Pfeil auf dem Lüfterdeckel übereinstimm. Ist dies nicht der Fall muss eine Umpolung am Stecker mittels Phasenwender durchgeführt werden.

Achtung!

Die Falsche Drehrichtigung fuhrt zu Beschädigungen der Hydraulikpumpe.

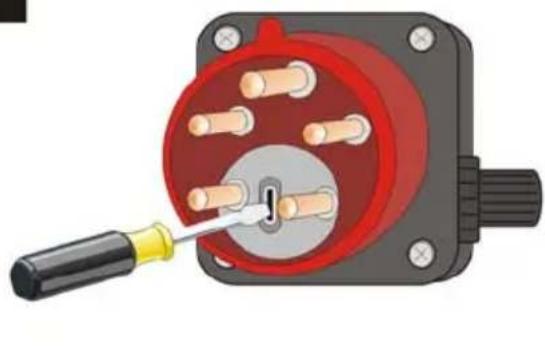

Umpolung des Steckers

1. Mit einem Schlitzschraubendreher den Phasenwender des Steckers eindrücken und um 90^ drehen, siehe Bild 6.
2. Stromversorgung herstellen und die Drehrichtung des Motors erneut prufen.

Betrieb

Vorsicht!

Holzspalterarf Nur betrieben werden, wennkeine Teile (z.B.Schutzbugel) fehlen oder defekt sind und wenn die Anschlussleitung keine Beschadigungen aufweist.

Vor jeder Einsatz

1. Sichtkontrolle des Holzspalters durchfuhren.
2. Der Holzspalterarfichtin Betrieb genommen werden, wenn Teile des Gerates fehlen,defekt oder lose sind.
3. Sichtkontrolle der Anschlussleitung durchfuhren. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
4. Sichtkontrolle auf Leckstellen der Hydraulik.

Holzspalter in Betriebnehmen

Vorsicht!

Holzspalter scarf nur von einer Person bedient werden.

1. Holzspalter waagrecht auf ebenen, festen Untergrund stellen. Holzspalter nicht auf die Anschlussleitung stellen!

2. Anschlussleitung so verlegen, dass diese nicht geknicht, gequetscht oder auf andere Weise beschädigt werden kann.

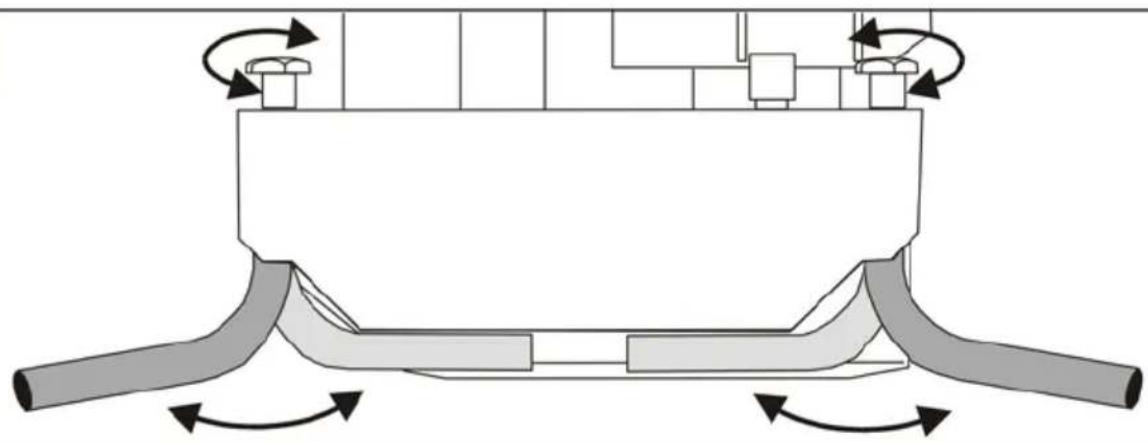

3. Sterngriffe aus dem Gehäuse lösen, Standfüge nach außen klappen und mit den Sterngriffen sichern.

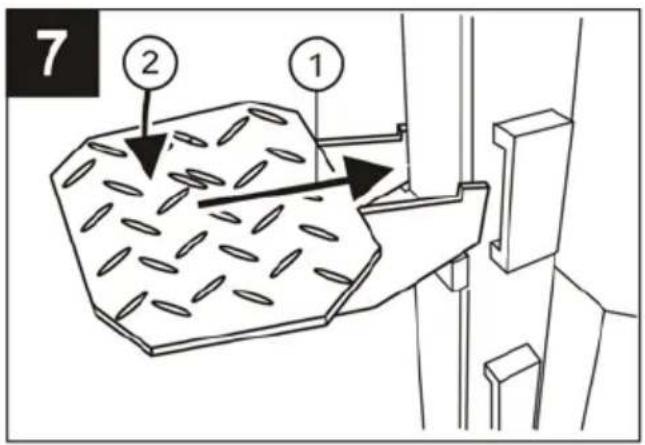

4. Spalttisch auf die Höhe des zu spaltenden Holzes einstellen, siehe Bild 7. Der Spalttisch muss sichere einrasten und waagerecht stehen.

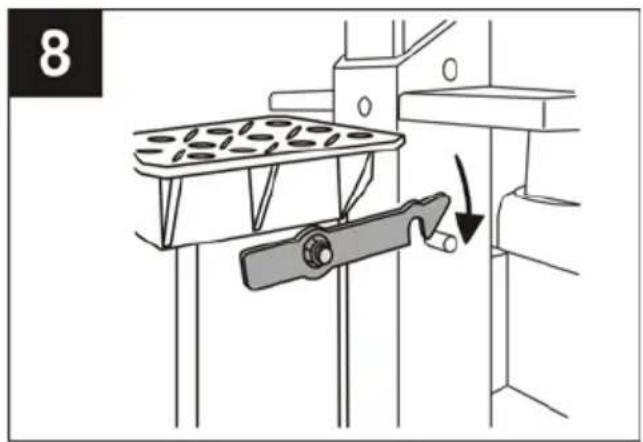

5. Beim Modell LHS 6000, LHS 7000 den Schwenktisch ein- oder ausschwenken. Im eingeschwenkten Zustand den Schwenktisch mit dem Rasthebel sichern, siehe Bild 8.

Achtung!

Wenn die Spaltsäule in unterster Position ist, fahrth diese automatisch in die obere Endposition, wenn der Motor eingeschaltet wird.

1. Ölmessstab um 2 Umdrehungen loseh.
2. Motor durch Drücken des grünen Einsatzknopfes einschalten.
3. Bei Bedarf den Hub der Spaltsäule einstellen, siehe Abschnitt Hubbegrenzung.
4. Holzstück auf den Spalttisch stellen und mit den Haltekrallen festhalten.
5. Die beiden Bedienhebel nach unten drucken. Der Spaltvorgang beginnt.
6. Nach Beenden des Spaltvorganges beiden Bedienhebel anheiten, damit die Spaltsäule nach oben fahr.

Vorsicht!

Erst wenn die Spaltsäule in der oberen Endposition steht,arf das gespaltene Holz vom Spalttisch genommen werden.

Hinweis:

Bei schwer zu spaltendem Holz das Spaltmesser,leitung einfetten.

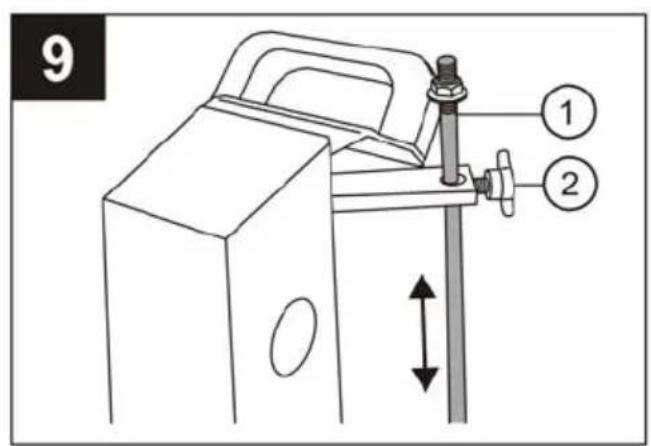

Hubbegrenzung

1. Ein Holzstück auf den Spalttisch stellen.
2. Beide Bedienhebel drucken und das Spaltmesser bis auf 2 cm heranfahren.
3. Einen Bedienhebel loslassen und den Motor ausschalten. Das Spaltmesser bleibt in dieser Position stehen.
4. Feststellschraube (Bild 9-2) lose, die Hubstange (Bild 9-1) ganz nach oben ziehen und die Feststellschraube festziehen.

Transport

1. Spaltmesser ganz nach unten fahren und Motor ausschalten.

Vorsicht!

Vor jeder Ortsveränderung den Gerästeckerziehen.

Achtung!

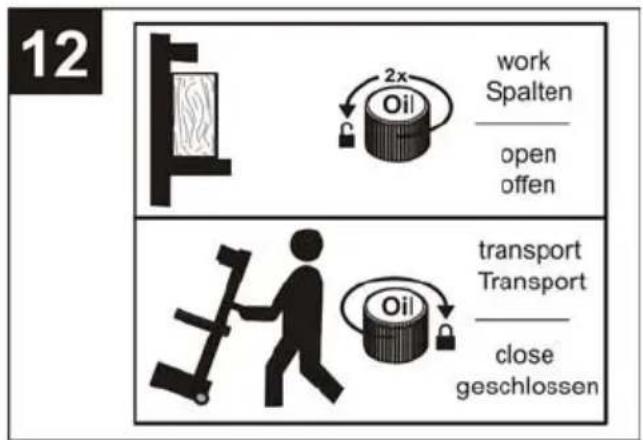

Muss der Holzspalter transportiert werden, muss der Olmessstab festgeschraubt werden, da sonst Hydraulikol auslauf.

1. Sterngriffe der Standfußelösen, Standfuße einklappen und mit den Sterngriffen sichern.

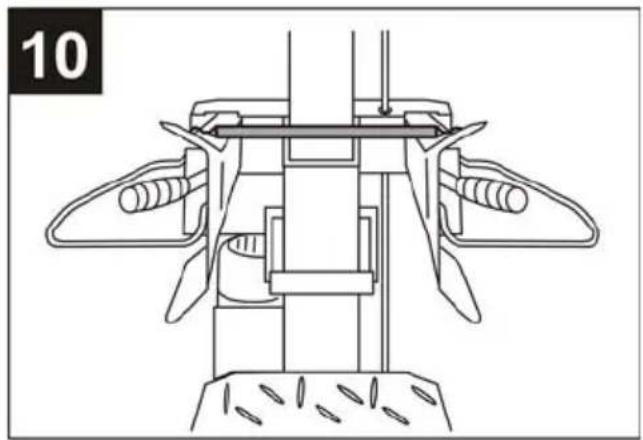

2. Die beiden Bedienhebel vorne mit einem Spanngummi sichern, siehe Bild 10.
3. Am Bügel an der Spaltsäule den Spalter leicht nach hinten kippen, bis die Räder auf dem Boden aufstehen. In dieser Stellung kann der Holzspalter leicht transportiert werden.

Wartung und Pflege

Vorsicht!

Vor allen Arbeiten am Holzspalter, Holzspalter ausschalten und vom Stromnetz trennen. Reparaturen am Holzspalter dürfen nur durch Fachbetriebe durchgeführt werden.

Pflegearbeiten

Spaltsäule fetten

1. Vor jedem Einsatz ist die Spaltsäule mit einem harz- und säurefrei Fett einzufetten. Dies erhöht die Lebensdauer der Gleitbcken.

Wartungsarbeiten

Scharfen des Spaltkeiles

1. Den Spaltkeil bei Bedarf mit einer geeigneten Feile schären.

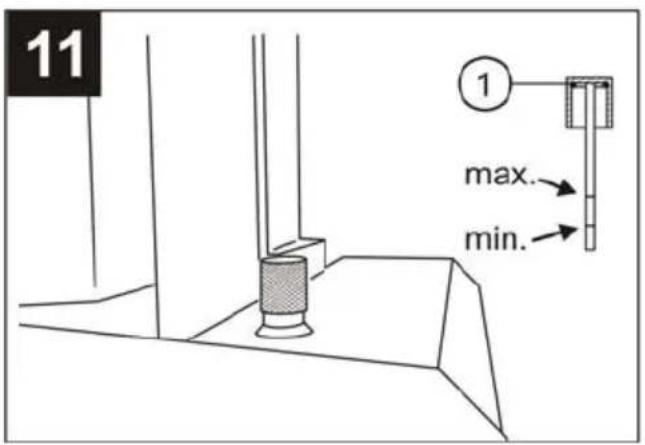

Ölstand Hydraulikol prufen

Hinweis:

Den Hydraulikolstand immer bei eingefahrener Spaltsäule prufen. Der Holzspalter muss waagerecht stehen.

1. Ölmessstab herausschrauben und mit einem sauberen, fuselfreiem Lappen abwischen.
2. Ölmessstab einstecken (nicht einschrauben) und wieder herausziehen. Der Ölpegel muss zwischen den Markierungen "min" und "max" liegen, siehe Bild 11. Bei Bedarf Hydraulikol nachfüllen.
3. Dichtung (Bild 11-1) auf Beschädigung prufen und bei Bedarf erneuern.

Achtung!

Zum Nachfüllen muss Hydrauliköl der

Viskositatsklasse HLP 46 verwendet

werden.

Ein Olwechsel ist nicht erforderlich.

Störungen

Bei auftretenden Störungen Holzspalter ausschalten und Netzsteckerziehen. Störung die nicht anhand der nachfolgenden Tabelle behoben werden können, vom autorisierten Fachbetrieb beheben lessen.

Störung	Ursache	Beseitigung
Spaltsäule führt nicht aus/ein zu weniger Hydrauliköl hydrauliköl nachfüllen	Falsche Drehrichtigung des Motors (bei LHS 7000)	Drehrichtung kontrollieren
	durchlököl nachfüllen
Spaltmesser hat keine Kraft Auslösegestänge verbogen	zu weniger Hydrauliköl hydrauliköl nachfüllen
	von Fachwerkstatt prüfen halten
Motor lauft nicht an	Thermoschalter hat abgeschalte Wartens	ten bis der Motor abgekühlt ist.
	Netzstecker oder Steckdose defekt Vom Elektrofachmann prüfen lassen
	Kabel defekt Ersetzen
Hydraulikpumpe pfeift, die Spaltsäule bewegt sich ruckartig	zu weniger Hydrauliköl hydrauliköl nachfüllen
Grüner Einschaltknopf hält nicht nach Eindrücken	kein Nullleiter angeschlossen	Kabel und Stromnetz vom Elekt- rofachmann prüfen lassen
	Defekte Sicherung (nur bei LHS 7000)
	Eine Phase fehl (nur bei LHS 7000)	Kabel vom Elektrofachmann prüfen lassen
	Schalter defekt Ersetzen
Motor wird sehr heiß Kabel	querschnitt zu kein Kabel mit größter rem Querschnitt verwenden
	Eine Phase fehl (nur bei LHS 7000)	Kabel und Stromnetz vom Elekt- rofachmann prüfen lassen

Umweltschutz, Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt

und entsprachend zu entsorgen.

Zubehör

Erhaltliches Zubehor für alle Holzspalter siehe Bild B.

Safety instructions

Zorg ervoor dat stekkerverbindingen nicht vochtig worden.

Voorlichtig!

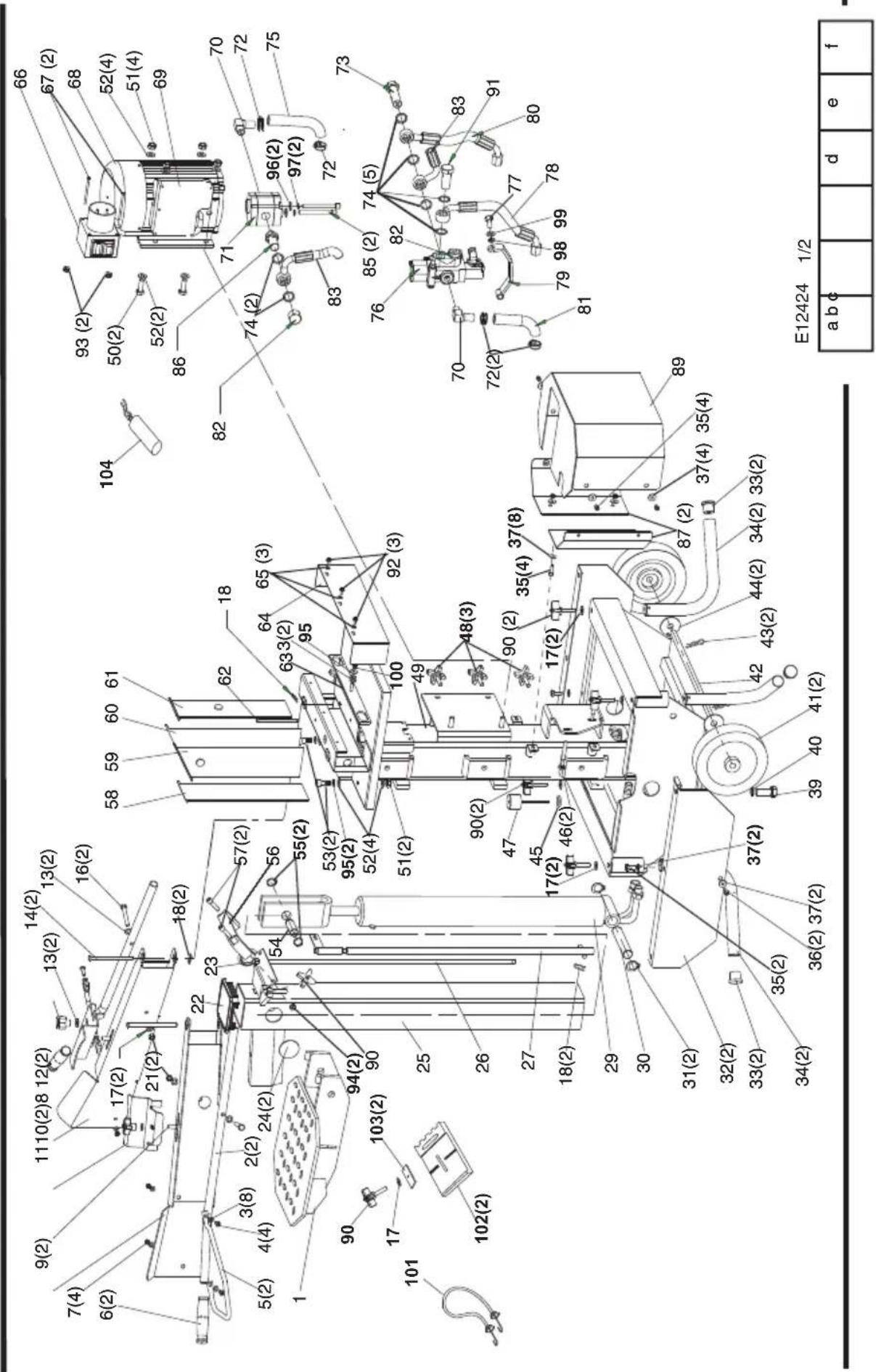

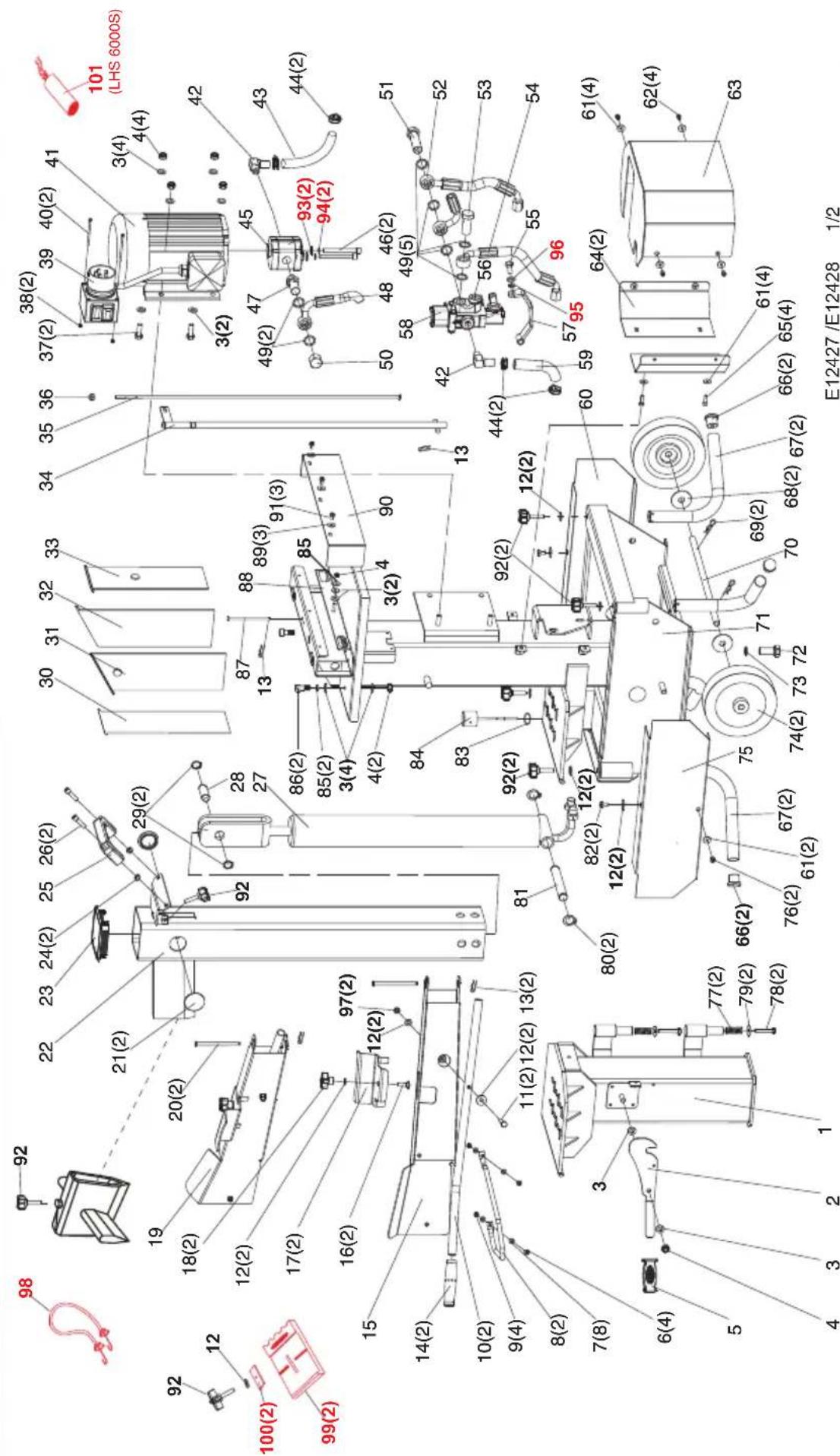

Holzspalter LHS 5500 Art.Nr. 112424 AL-KO

Holzspalter LHS 5500 S Art.Nr.112424 AL-KO

73 411055	Bolzen
		Ventilstopfen M20x1,5
		Hochdruckschlauch 3 U
		Bügel
		Hochdruckschlauch 1(W)
81	411063	Unterdruckschlauch 2 (R)
82	411064	Stopfen
83	411065	Hochdruckschlauch 2(D)
84 411066	Ventil
85	411067	Schraube ISKT
86	411068	Pumpendüse
069 Abdeckplatte hinter
90	411071	Flügelschraube
91	411072	Bolzen
92 411073	Schraube M5x10
93	411074	Sicherungsmutter M4
94	411075	Mutter Sich- M8
95	411076	Scheibe 10
96	411077	Scheibe
97	411078	Scheibe
98	411079	Scheibe
99	411080	Scheibe
100	411081	Scheibe 10
101	411082	Spanngummi
102	411083	Haltekrallen Kunststoff
103	411084	Halteplatte
104	510220	Kondensator 50 MF

E12424 2/2

a

b

c

d

e

f

Pos.	Art.Nr.	Bezeichnung Pos.	Art.Nr.	Bezeichnung Pos.	Art.Nr.	Bezeichnung
1 4	0988	Arbeitstisch	39 411021	ÖlablalsaSchraube 72	411054	Schlauchklemme
2 4	0989	Schalthebel	40 411022			Scheibe
3 4	0990	Scheibe	6 41 11023 Rad	74 411056	Scheibe
4 4	0991	Schraube	M6x16	42 411024	Radachse 75 4	Ölansausgschlauch
5 4	0992	Schutzbügel	43 411025	Federstecke	76 41
6 4	0993	Handgriff	44 411026	Scheibe 77 411	059 Bolz	Izen SKT
7 4	0994	Mutter		45 4110	27 O-Ring
8 4	0995	Schutzblech	links	46 4110	28 Bolz	ben M8x70
9 4	0996	Bolzen M8x25		47 4110	29 Öleckel
10	410997		Haltekrallen		48	Flügelschraube
11	410998		Schutzblech rechts		49	Grundrahemen
12	410999		Flügelmutter		50	Bolzen SKT M10x30
13	411000	Scheibe	8		51 411033	Mutter Sich- M10
14	411001		Bolzen Handschutz		52	Scheibe 10
16	411002		Schraube SKT M8x50		53	Schaube ISKT M10x20
17	411003		Scheibe 8		54 4	Jinder kurz
18	411004	Federstecker	55 411037	Seegering 89	411070	Abdeckung Pumpe
21	411005		Mutter Sich- M8		56	Handgriff Kst.
22	411006		Abdeckung		57	Schaube ISKT M 8x30
23	411007	Mutter			58 411040	Kunststoffeinlage Y2
24	411008		Abdeckkappe rund		59	Kunststoffeinlage Y4
25	411009		Rahmen mit Spaltkeil		60	Kunststoffeinlage Y3
26	411010		Führungsstange		61	Kunststoffeinlage Y1
27	411011		Führungsrohr		62	Bolzen
29	411012		Hubzylinder		63	Montageblech
30	411013		Achse Zylinder lang		64	Abdeckung
31	411014		Seegering		65	Scheibe
32	411015		Abdeckplatte seitlich		66	Schalter
33	411016		Rohrstopfen		67	Schaube M4x60
34	411017		Fussrohr		68	Motor LHS 5500 S
35	411018		ISTK-Schraube M6x10		69	Klemmkasten
36	411019		Schraube M6x12		70	Winkelventil
37	411020	Scheibe	6		71 411053	Pumpe

Holzspalter LHS 6000 S
Holzspalter LHS 7000 S

a

b

c

d

e

f

Holzspalter LHS 6000 S Art.Nr.112427 AL-KO Holzspalter LHS 7000 S Art.Nr.112428

	411025	Federstecker
	411123	Radachse
	411124	Grundrahmen LHS 6000 S
	411125	Grundrahmen LHS 7000 S
	411126	Bolzen SKT M16x25
73	411127	Scheibe 16
74	411023	Rad
75	411128	Abdeckung seitlich H2
76	411019	Schraube M6x12
	411129	Feder
78	411130	Bolzen SKT M8x65
79	411131	Scheibe 8
80	411132	Seegering 22
81	411133	Achse Zylinder lang
82	411134	Bolzen SKT M8x12
83	411135	O-ring 32x3.55
84	411136	Öldeckel
85	411076	Scheibe 10
86	411035	Schraube ISKT M10x20
87	411137	Bolzen 2
88	411138	Montageblech
89	411047	Scheibe
90	411139	Abdeckblech
91	411073	Schraube M5x10
92	411071	Flügelschraube
93	411077	Scheibe
94	411078	Scheibe
95	411079	Scheibe
96	411080	Scheibe
97	411005 Mutter Sich- M8
98	411082	Spanngummi
99	411083	Haltekrallen Kunststoff
	411084	Halteplatte
101	411140 Kondensator

E12427/E12428 2/2

a

b

c

d

e

f

os. A	t.Nr. Bezeichn	ung
36	411097	Mutter M8 69
	411032	Bolzen Skt M10x30 70
	411074	Mutter Sich- M6 71
	411098	Schalter 71
	411049	Schraube M4x60 72
	411099	Motor 6 Tonnen
41	411100	Motor 7 Tonnen
42	411101	Winkelventil
	411102	Ölansaugschlauch
44	411103	Schlauchklemme 77
45	411104	Pumpe
46	411105	Schraube ISKT
47	411106	Pumpendüse
	411107	Hochdruckschlauch 2 (D)
49	411108	Scheibe
	411109	Stopfen
51	411110	Bolzen
52	411111	Hochdruckschlauch 1 (W)
53	411112	Bolzen G1
	411113	Hochdruckschlauch 3 (U)
55	411114	Bolzen SKT.
56	411115	Ventilstopfen M20x1,5
	411116	Bügel
	411117	Ventil
59	411118	Unterdruckschlauch 2
60	411119	Abdeckung seitlich
61	411020	Scheibe 6
62	411018	Schraube ISKT M6x10
	411120	Abdeckung Pumpe
64	411121	Abdeckung halten
65	411122	Bolzen SKT M6x10
66	411016	Rohrstopfen
67	411017	Fussrohr 100
68	411026	Seegering

Pos.	Art.Nr.	Bezeichnung Pos.	Art.Nr.	Bezeichnung
1	411085	Tisch	schwenkbar
2	411086		Spannhebel 37
3	411034		Scheibe 10 38
4	411033		Mutter Sich- M10 39
5	411087		Handgriff 40
6	410991		Schraube M6x16 41
7	410990		Scheibe 6
8	410992		Schutzbügel
9	410994		Mutter Sich- M6 43
10	410989		Schalthebel
11	411002		Bolzen SKT M8x50
12	411000		Scheibe 8
13	411004		Federstecker
14	410993		Handgriff 48
15	410998		Schutzblech rechts
16	410996		Schraube M8x25 50
17	410997		Haltekralle
18	410999		Flügelmutter
19	410995		Schutzblech links
20	411001		Bolzen Handschutz 54
21	411008		Abdeckkappe rund
22	411088		Rahmen mit Spaltkeil
23	411006		Abdeckung 57
24	411075		Mutter Sich- M8 58
25	411038		Handgriff Kst.
26	411039		Schraube ISKT M8x30
27	411089		Hubzylinder
28	411090		Achse Zylinder kurz
29	411091	Seegering 63
30	411467		Kunststoffeinlage 1
31	411092		Kunststoffeinlage 4
32	411093		Kunststoffeinlage 3
33	411094		Kunststoffeinlage 2
34	411095		Fuhrungsrohr
35	411096		Fuhrungsstange

1

1

EG-Konformitätserklarung

Hiermit erklären wir, dass这点es Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den Produktspezifischen Standards entspricht.

Produkt

Holzspalter

Seriennummer

G4064065

Typ

LHS 5500

LHS 6000

LHS 7000

Schalleistungspegel

gemessen / garantiert 86/88 dB(A)

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Konformitätsbewertung

2000/14/EG

Anhang VI

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1: VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kotz, 2010-02-03

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjahrungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerat gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäß Behandlung des Gerätes

Beachtung der Bedienungsanleitung

Verwendung von Original-Ersatzteilen

Reparaturversuchen am Gerat

Technischen Veränderungen am Gerät

nicht bestimmungsgemäßer Verwendung

(z. B. gewerbllicher oder communaler Nutzung)

VonderGarantieausgeschlossensind:

Lackschäden, die auf normale Abnutzung zusückzuführen sind

Verschleibeile, die auf der Ersatzteilkarte mit Rahmen xxxxgekennzeichnet sind

■ Verbrennungsmotoren - Für diese gelten die separates Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sichitte mit dieser Garantieerklarung und dem Kaufbeleg an ihren Handler oder die nachste autorisierte Kundendienstelle. Durch diese Garantiezusage bleiben die gesetzlichen Mangelansprüche des Kaufers gegen über dem Verkafer unberuhrt.
