MANUAL DE UTILIZARE LHS 6000 AL-KO

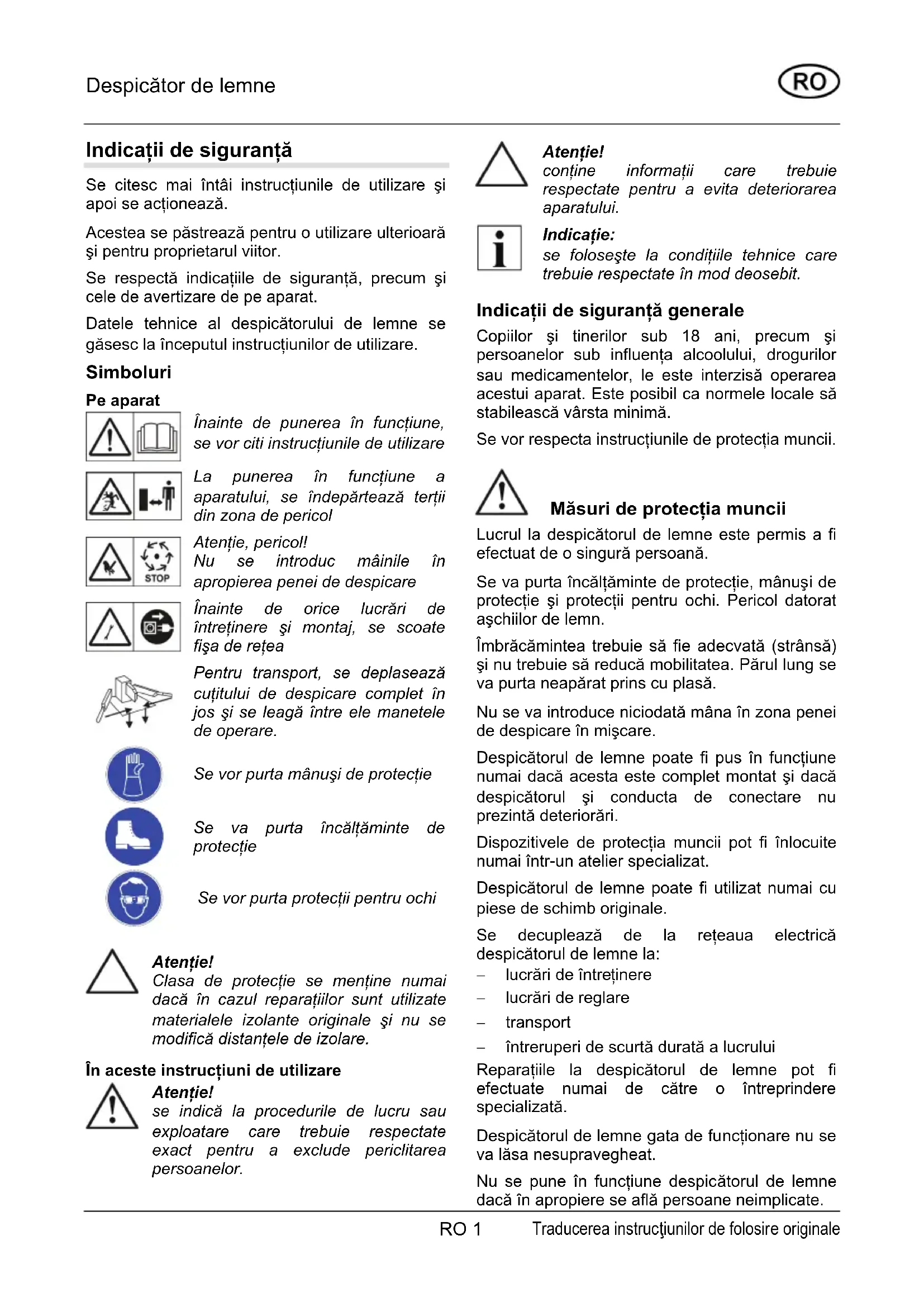

Indicații de siguranță
Se citesc mai întâi instrucțiunile de utilizare și apoi se acționează.
Acestea se păstrează pentru o utilizare ulterioară și pentru proprietarul viitor.
Se respectă indicațiile de siguranță, precum și cele de avertizare de pe aparat.
Datele tehnice al despicătorului de lemne se găsesc la începutul instructiunilor de utilizare.
Simboluri
Pe aparat
Înainte de punerea în funcțiune, se vor citi instrucțiunile de utilizare
La punerea în funcțiune a aparatului, se îndepărtează terții din zona de pericol
Atentie, pericol!
Nu se introduc mâinile în apropierea penei de despicare
Înainte de orice lucrări de întreținere și montaj, se scoate fișa de rețea
Pentru transport, se deplasează cuțitului de despicare complet în jos și se leagă între ele manetele de operare.
Se va purta încăltăminte de protectie
Se vor purta protectii pentru ochi
Atentie!
Clasa de protectie se menține numai dacă în cazul reparațiilor sunt utilizate materialele izolante originale și nu se modifică distanțele de izolare.
În aceste instrucțiuni de utilizare
Atentie!
se indică la procedurile de lucru sau exploatare care trebuie respectate exact pentru a exclude pericitarea persoanelor.
Atentie!
conține informații care trebuie respectate pentru a evita deteriorarea aparatului.
Indicatie:
se folosește la condițiile tehnice care trebuie respectate în mod deosebit.
Indicații de siguranță generale
Copiilor și tinerilor sub 18 ani, precum și persoanelor sub influența alcoolului, drogurilor sau medicamentelor, le este interzisă operarea acestui aparat. Este posibil ca normele locale să stabilească vârsta minimă.
Se vor respecta instructiunile de protectia muncii.
Măsuri de protecția muncii
Lucrul la despicătorul de lemne este permis a fi efectuat de o singură persoană.
Se va purta încălțăminte de protecție, mânuși de protecție și protecții pentru ochi. Pericol datorat așchiilor de lemn.
Îmbrăcămintea trebuie să fie adecvată (strânsă) și nu trebuie să reducă mobilitatea. Părul lung se va purta neapărat prins cu plasă.
Nu se va introduce niciodată mâna în zona penei de despicare în mișcare.
Despicătorul de lemne poate fi pus în funcțiune numai dacă acesta este complet montat și dacă despicătorul și conducta de conectare nu prezintă deteriorări.
Dispositivele de protecția muncii pot fi înlocuite numai într-un atelier specializat.
Despicătorul de lemne poate fi utilizat numai cu piese de schimb originale.
Se decuplează de la rețeaua electrică despicătorul de lemne la:
- lucrări de întreținere
– lucrări de reglare - transport
- întreruperi de scurtă durată a lucrului
Reparațiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată.
Despicătorul de lemne gata de funcționare nu se va lăsa nesupravegheat.
Nu se pune în funcțiune despicătorul de lemne dacă în apropiere se află persoane neimplicate.
La despicătorul de lemne nu se lucrează pe ploaie, nu se lasă în ploaie și nu se stropește cu apă. Pericol datorită curentului electric.
În zona de lucru a despicătorului de lemne nu se vor afla alte persoane. Se va avea grijă de copii și de asemenea și de animale.
Utilizatorul aparatului este responsabil pentru accidentarea altor persoane sau deteriorarea bunurilor.
Zona de lucru se va menține liberă de bucăți de lemn și alte obiecte - pericol de împiedicare.
Dispositive de siguranță
Protectia motorului
În cazul suprasarcinilor, protecția motorului deconectează motorul.
Functionalitatea protecției motorului nu poate fi anulată.
Dacă protecția motorului a deconectat despicătorul de lemne se va proceda după cum urmează:
- Se deconectează de la rețeaua electrică despicătorul de lemne.
- Se înlătură cauza suprasarcinii.
- După o durată de răcire de mai multe minute, se reface conectarea electrică și se cuplează despicătorul de lemne.
Conductorul de conectare
Se va utiliza exclusiv cablu cu izolatie din cauciuc, cu calitatea H07RN-F, conform VDE 0282, partea 14, cu o sectiune transversală a firului de minim 2,5 mm².
Lungimea maximă admisă a cablului este de 10 m. Un cablu mai lung influențează negativ puterea motorului și astfel funcționarea despicătorului de lemne.
Conductorii de conectare, fișa și doza de conectare trebuie să nu fie deteriorate.
Reparațiile la cablul de conectare, la fișă și la doza de conectare pot fi efectuate exclusiv de întreprinderi de specialitate din domeniul electrotehnic. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite) nu este permis să fie utilizat.
Cuplajul de conectare nu se va expune umezelii.
Atentie!
Nu se va deteriora sau tăia cablul de conectare.
În cazul unei deteriorări se va proceda după cum urmează:
Se deconectează imediat de la rețeaua electrică cablul de conectare.
Conditii electrice:
Modelele LHS 5500, LHS 6000
- 230 V/ 50 Hz, current alternativ
- Sectiune transversală minimă a cablului de conectare = 2,5 mm²
- Siguranță minimă racord rețea = 16 A
Modelul LHS 7000
- 400 V 3\~/50 Hz curent alternativ trifazat
- Conectare rețea și conductor de conectare cu 5 fire: 3P+N+SL
- Sectiune minimă conductor conectare = 2,5 mm²
- Siguranță racord rețea = 16 A
- Sens de rotire motor:
în sensul săgeții (săgeată pe capacul ventilatorului)
Sensul de rotație se va verifica la fiecare nouă conectare electrică.
Utilizare conform destinației
Despicătorul de lemne este destinat utilizării private în casă și grădină.
Despicătorul de lemne este destinat exclusiv pentru următoarele utilizări:
- despicarea lemnelor care au fost tăiate proaspăt și care nu depășesc dimensiunile din documentația tehnică.
Utilizarea neconformă cu destinația
- Este interzisă despicarea lemnelor în care se găsesc corpuri metalice ca cuie, sărmă, scoabe etc.
- Nu este permisă folosirea despicătorului întrun mediu cu pericol de explozie
- Orice utilizare ca iese din cadrul utilizării conforme cu destinatie este interzisă.
Descrierea aparatului (figura A)
1 Mâner de transport
2 Cuțit de despicare
3 Tije de lucru cu pârghie de operare și protectie mâini
4 Masă de despicare
5 Recipient ulei hidraulic
6 Picioare suport
7 Motor
8 Combinatie întrerupător-fișă
9 Coloană de despicare
10 Masă rabatabilă
11 Pârghie blocare de la masa rabatabilă
12 Cruce de despicare
13 Elemente din cauciuc pentru fixare
Despicătorul de lemne poate fi utilizat de abia după montajul integral al tuturor componentelor.
- Se verifică conținutul pachetului (fig. A). În cazul lipsurilor, se va informa furnizorul.
Indicatie:
Sculele necesare pentru montaj sunt prezentate în figura C. Nu sunt cuprinse în furnitură.
Montarea bratelor de lucru
- Se unge cu vaselină, sus și jos, poziția lagărului brațului de lucru
- Se montează brațul de lucru și se introduce țeava în degajare legăturii transversale (fig. 2).
- Se introduce bolțul de fixare de sus, în stânga țevii, și se asigură de jos cu șaiba și cuiul crăpat (fig. 3).
Reglarea ghearelor de prindere
Ghearele de fixare pot fi reglate în funcție de diametrul lemnului. Ghearele de fixare trebuie reglate la aceiași dimensiune pe ambele părți.
- Se slăbește mânerul stea de la gheara de fixare și se reglează longitudinal și transversal (fig. 4), în funcție de diametrul lemnului.
- Se strânge din nou mânerul stea.
Montarea crucii de despicare
-
Se înșurubează puțin șurubul de fixare (fig. 5-1) în crucea de despicare.
-
Se introduce crucea de fixare și se rotește şurubul de fixare în degajarea cuțitului de despicare, pentru a trage complet în sus crucea de despicare.
- Se asigură poziția finală cu contrapiulița (fig. 5-2).
Conectare la retea
Alimentarea electrică are loc prin intermediul unei combinații întrerupător-fișă (fig. A-8).
Întrerupătorul este echipat cu un sistem de declanșare la tensiune prea joasă, integrat în întrerupător. Acesta împiedică o repornire independentă a motorului la întreruperile de curent. După apăsarea butonului de conectare verde, motorul trebuie repornit.
- Se introduce cablul de conectare în aparat.
- Se conectează la rețeaua electrică cablul de conectare.
Indicatie:
La despicătorul de lemne cu motor trifazat (LHS 7000), se verifică sensul de rotație al motorului. Sensul de rotație trebuie să coincidă cu săgeata de pe capacul ventilatorului. Dacă nu corespunde, trebuie să se efectueze o repolarizare cu ajutorul schimbătorului de fază de pe fișă.
Atentie!
Sensul invers de rotire deteriorează pompa hidraulică.
Schimbarea fazei la fişă
- Se apasă cu o şurubelnită dreaptă schimbătorul de faze de la fişă și se rotește cu 90°, a se vedea figura B.
- Se realizează conectarea electrică și se verifică din nou sensul de rotație al motorului.
Exploatarea
Atentie!
Despicătorul de lemne poate fi utilizat numai dacă nu lipsesc sau sunt defecte componente (de exemplu elementul de protecție) și dacă cablul de conectare nu prezintă deteriorări.
Înainte de fiecare utilizare
-
Se efectuează controlul vizual al despicătorului de lemne.
-
Despicătorul de lemne nu poate fi pus în funcție dacă componentele sale sunt lipsă, defecte sau slăbite.
- Se efectuează controlul vizual al cablului de conectare. Un cablu defect (de exemplu cu fisuri, zone tăiate, strivite sau îndoite ale izolației) nu este permis să fie utilizat.
- Control vizual al etanseității sistemului hidraulic.
Punerea în funcțiune a despicătorului de lemne
Atentie!
La despicătorul de lemne nu poate lucra decât o singură persoană.
- Se instalează despicătorul de lemne pe un sol plan și rezistent.
Nu se amplasează despicătorul de lemne pe cablul de conectare. - Cablul de conectare se poziționează astfel încât acesta să nu fie îndoit, strivit sau deteriorat în alt mod.
- Se slăbesc mânerele stea de pe carcasă, se rabat spre exterior picioarele de sprijin și se asigură prin intermediul mânerelor stea.
- Se reglează la înălțimea lemnului de despicat masa de despicare, a se vedea figura 7. Masa de despicare trebuie să se blocheze sigur și să fie orizontală.
- La modelele LHS 6000 și LHS 7000 se rabate spre interior sau exterior masa rabatabilă. În poziție rabatată spre interior, masa rabatabilă se asigură cu pârghia de blocare, a se vedea figura 8.
Atentie!
Dacă coloana de despicare se află în poziția cea mai de jos, aceasta se deplasează automat în poziția finală superioară, în momentul de pornire a motorului.
- Se desface cu două ture tija de măsurare ulei.
- Se porneşte motorul prin apăsarea butonului de pornire verde.
- Dacă este necesar, se reglează cursa coloanei de despicare, a se vedea paragraful Limitare cursă.
- Se poziționează lemnul pe masa de despicare și se fixează cu ghearele de fixare.
-
Se apasă ambele pârghii de operare în jos. Începe procesul de despicare.
-
După terminarea procesului de despicare, se ridică ambele pârghii de operare astfel încât coloana de despicare să se deplaseze în sus.
Atentie!
De abia când coloana de despicare se află în poziția limită superioară, se poate scoate lemnul despicat de pe masa de despicare.
Indicatie:
La lemnele care se despică greu, cuțitul de despicare se unge ușor cu vaselină.
Limitarea cursei
- Se așează un lemn pe masa de despicare.
- Se apasă ambele pârghii de operare și se deplasează cuțitul de despicare până la 2 cm de lemn.
- Se eliberează o pârghie de operare și se deconectează motorul. Cuțitul de despicare rămâne în această poziție.
- Se slăbește şurubul de fixare (fig. 9-2), se trage complet în sus tija de deplasare (fig. 9-1) și se strânge şurubul de fixare.
Transport
- Se deplasează complet în jos cuțitul de despicare și se oprește motorul.
Atentie!
Înainte de orice modificare a amplasamentului, se scoate fișa aparatului.
Atentie!
Dacă despicătorul de lemne trebuie transportat, tija de măsurare nivelul de ulei trebuie complet înșurubată, în caz contrar poate să se scurgă uleiul hidraulic.
- Se desfac mânerele stea, se rabat picioarele de sprijin și se asigură cu mânerele stea.
- Se asigură în față ambele pârghii de operare cu un element din cauciuc, a se vedea fig. 10.
- Se rabate uşor spre spate elementul de pe coloana de despicare, până roțile se sprijină pe sol. În această poziție despicătorul de lemne poate fi transportat uşor.
Întreținerea și îngrijirea
Atentie!
Înainte de orice lucrări la despicătorul de lemne, se deconectează despicătorul și se separă de la rețea. Reparațiile la despicătorul de lemne pot fi efectuate numai de către o întreprindere specializată.
Lucrări de îngrijire
Ungerea cu vaselină a coloanei de despicare
- Înainte de fiecare utilizare, se unge coloana de despicare cu vaselină fără rășină și neutră. Aceasta prelungește durata de viață a bacurilor de glisare.
Lucrări de întreținere
Ascuțirea penei de despicare
- Dacă este necesar, pana de despicare se ascute cu o pilă adecvată.
Verificarea nivelului uleiului hidraulic
Indicatie:
Nivelul de ulei hidraulic se verifică numai cu coloana de despicare retrasă (în poziția cea mai de jos). Despicătorul de lemne trebuie să fie dispus orizontal.
- Se deşurubează tija de măsurare ulei și se șterge cu o lavetă curată și fără scame.
- Se introduce tija de măsurare nivel ulei (nu se înșurubează) și se extrage din nou. Nivelul uleiului trebuie să fie între marcajele "min" și "max", a se vedea figura 11. Dacă este necesar, se completează uleiul hidraulic.
- Se verifică la deteriorări garnitura de etanșare (fig. 11-1) și dacă este necesar se înlocuiește.
Atentie!
Pentru completare, trebuie folosit ulei hidraulic din clasa de viscozitate HLP 46.
Nu este necesară schimbarea uleiului.
Defectiuni
La apariția defectiunilor se deconectează despicătorul de lemne și se scoate fișa de la rețea. Defecțiunile care nu pot fi remediate pe baza tabelului de mai jos, vor fi remediate de către o întreprindere specializată.
| Defecțiune | Cauză | Înlăturare |
| Coloana de despicare nu avansează/ nu se retrage | Sens invers al motorului (la LHS 7000) | Se controlează sensul de rotație |
| Prea puțin ulei hidraulic | Se completează uleiul hidraulic. | |
| Cuțitul de despicare nu are forță | Prea puțin ulei hidraulic | Se completează uleiul hidraulic. |
| Tijele de comandă sunt îndoite | Se verifică într-un atelier de specialitate | |
| Motorul nu pornește | Termostatul a deconectat | Se așteaptă până motorul s-a răcit. |
| Fișa de rețea sau doza sunt defecte | Se verifică de către un electrician de specialitate | |
| Cablu defect Se înlocuiește | ||
| Pompa hidraulică emite un zgomot ascuțit, coloana de despicare se mișcă intermitent, cu șocuri | Prea puțin ulei hidraulic | Se completează uleiul hidraulic. |
| Butonul verde de pornire nu se menține după apăsare | Nu este conectat firul de nul | Se verifică cablul și rețeaua de către un electrician specialist |
| Siguranță defectă (numai la LHS 7000) | ||
| Lipsă o fază (numai la LHS 7000) | Cablul se verifică de către un electrician de specialitate | |
| Întrerupător defect | Se înlocuiește | |
| Motorul se încălzește prea tare | Secțiunea cablului este prea redusă | Se utilizează un cablu cu secțiune mai mare |
| Lipsă o fază (numai la LHS 7000) | Se verifică cablul și rețeaua de către un electrician specialist |
Protectia mediului, reciclare
Aparatele neutilizabile nu se aruncă la gunoi casnic.
Ambalajul, aparatul și accesoriiile sunt din materiale reciclabile și se vor recicla ca atare.
Accesorii
Pentru accesorii ce pot fi procurate, a se vedea figura B.
Nasveti za varnost
Preberite navodilo za uporabo in se ravnajte po njem.
Prin aceasta garantăm că acest produs, în varianta pusă de noi în circulație, corespunde condițiilor directivelor UE armonizate, standardelor UE UE precum și standardelor specifice produsului.
Produsul
Despicător de lemne
Număr serie
G4064065
Tip
LHS 5500
LHS 6000
LHS 7000
Nivel acustic
evaluat / garantat
86 / 88 dB(A)
Producător
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Directive UE
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Evaluate conformitate
2000 /14/EG
Anexa VI
Împuternicit
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Norme armonizate
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-03
Remediem eventualele greșeli de material sau producție la aparat în timpul perioadei legale de limitare pentru pretențiile de defectiuni conform alegerii noastre prin reparare sau livrarea pieselor de schimb. Perioada de limitare se stabilește în funcție de legile statului în care a fost livrat aparatul.
Garantia noastră este valabilă doar pentru: Garantia devine nulă în cazurile :
Deservire corespunzătoare a aparatului ■
Respectarea manualului de utilizare ■
Folosirea pieselor originale de schimb ■
Reparații la aparat ■
Modificări tehnice la aparat ■
Utilizare necorespunzătoare
(de ex.: în scopuri comerciale sau comunale)
De la garantie sunt excluse:
Avarii la stratu ■ I de lac, cauzate de uzură naturală
■ Componente de uzură, care sunt prevăzute pe lista pieselor de schimb cu cadrul XXX XXX (X)
■ Motoare cu ardere – pentru acestea sunt valabile prevederile separate de garanție a producătorilor respectivi de motoare
În cazul acordării garanției adresați-vă cu această declarație de acordare a garanției și chitanța de cumpărare dealer-ului dvs. sau unui service autorizat. Prin această declarație de acordare a garanției pretențiile legale pentru defectiuni ale cumpărătorului rămân neatinse față de vânzător.
