KÄYTTÖOHJE LHS 6000 AL-KO

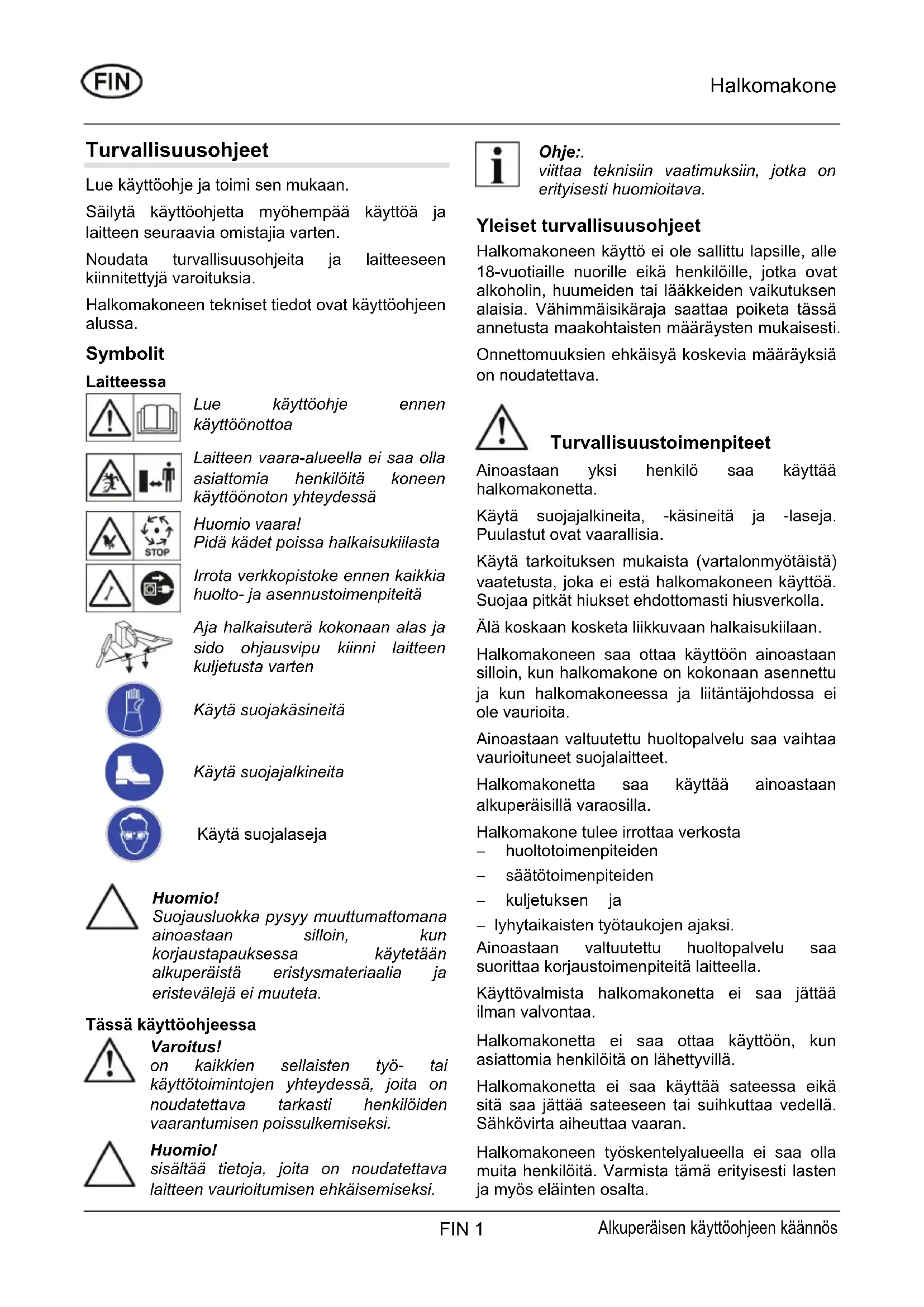

Huomio! Suojausluokka pysyy muuttumattomana ainoastaan silloin, kun korjaustapauksessa käytetään alkuperäistä eristysmateriaalia ja eristevälejä ei muuteta. Tässä käyttöohjeessa Varoitus! on kaikkien sellaisten työ- tai käyttötoimintojen yhteydessä, joita on noudatettava tarkasti henkilöiden vaarantumisen poissulkemiseksi. Huomio! sisältää tietoja, joita on noudatettava laitteen vaurioitumisen ehkäisemiseksi. Ohje:. viittaa teknisiin vaatimuksiin, jotka on erityisesti huomioitava. Yleiset turvallisuusohjeet Halkomakoneen käyttö ei ole sallittu lapsille, alle 18-vuotiaille nuorille eikä henkilöille, jotka ovat alkoholin, huumeiden tai lääkkeiden vaikutuksen alaisia. Vähimmäisikäraja saattaa poiketa tässä annetusta maakohtaisten määräysten mukaisesti. Onnettomuuksien ehkäisyä koskevia määräyksiä on noudatettava. Turvallisuustoimenpiteet Ainoastaan yksi henkilö saa käyttää halkomakonetta. Käytä suojajalkineita, -käsineitä ja -laseja. Puulastut ovat vaarallisia. Käytä tarkoituksen mukaista (vartalonmyötäistä) vaatetusta, joka ei estä halkomakoneen käyttöä. Suojaa pitkät hiukset ehdottomasti hiusverkolla. Älä koskaan kosketa liikkuvaan halkaisukiilaan. Halkomakoneen saa ottaa käyttöön ainoastaan silloin, kun halkomakone on kokonaan asennettu ja kun halkomakoneessa ja liitäntäjohdossa ei ole vaurioita. Ainoastaan valtuutettu huoltopalvelu saa vaihtaa vaurioituneet suojalaitteet. Halkomakonetta saa käyttää ainoastaan alkuperäisillä varaosilla. Halkomakone tulee irrottaa verkosta − huoltotoimenpiteiden − säätötoimenpiteiden − kuljetuksen ja − lyhytaikaisten työtaukojen ajaksi. Ainoastaan valtuutettu huoltopalvelu saa suorittaa korjaustoimenpiteitä laitteella. Käyttövalmista halkomakonetta ei saa jättää ilman valvontaa. Halkomakonetta ei saa ottaa käyttöön, kun asiattomia henkilöitä on lähettyvillä. Halkomakonetta ei saa käyttää sateessa eikä sitä saa jättää sateeseen tai suihkuttaa vedellä. Sähkövirta aiheuttaa vaaran. Halkomakoneen työskentelyalueella ei saa olla muita henkilöitä. Varmista tämä erityisesti lasten ja myös eläinten osalta. Alkuperäisen käyttöohjeen käännösHalkomakone FIN 2 Koneen käyttäjä on vastuussa muiden ihmisten loukkaantumisesta tai heidän omaisuudelleen tapahtuneista vahingoista. Pidä työskentelyalue puhtaana puukappaleista ja muista esineistä, sillä ne voivat aiheuttaa kompastumisvaaran. Turvalaitteet Moottorin suojakytkin Halkomakoneen ylikuormituttua moottorin suojakytkin kytkee moottorin pois päältä. Moottorin suojakytkimen toimintoa ei saa kytkeä pois päältä. Jos moottorin suojakytkin kytkee halkomakoneen pois päältä, toimi seuraavasti:

1. Kytke halkomakone irti sähköverkosta.

2. Poista ylikuormittumisen aiheuttaja.

3. Anna halkomakoneen jäähtyä useita

minuutteja, liitä se sitten uudelleen sähköverkkoon ja kytke uudelleen päälle. Liitäntäjohto Käytä ainoastaan kumieristeisiä H07RN-F- tyyppisiä johtoja, jotka vastaavat VDE-standardia 0282 osa 14 ja joiden säikeiden poikkileikkaus on vähintään 2,5 mm². Johdon sallittu enimmäispituus on 10 metriä. Pidempi johto vähentää moottorin tehoa ja haittaa siten halkomakoneen toimintaa. Liitäntäjohdossa, pistokkeessa ja kytkentärasiassa ei saa olla vaurioita. Ainostaan sähköalan huoltopalvelut saavat suorittaa korjaustoimenpiteitä liitäntäjohdossa, pistokkeessa ja kytkentärasiassa. Älä käytä vaurioitunutta liitäntäjohtoa esimerkiksi silloin, kun eristeessä on murtumia, leikkaus-, puristumis- tai taittumakohtia. Suojaa pistoliitännät kosteudelta. Varoitus! Älä vaurioita tai katkaise liitäntäjohtoja. Vahinkotapauksessa on toimittava seuraavasti:

1. Irrota liitäntäjohto välittömästi verkkovirrasta.

Sähköliitännän edellytykset: Mallit LHS 5500, LHS 6000 − 230 V/50 Hz vaihtovirta − Liitäntäjohdon vähimmäispoikkileikkaus = 2,5 mm² − Verkkoliitännän vähimmäisvaroke = 16 A Malli LHS 7000 − 400 V 3~/50 Hz kiertovirta − Verkkoliitäntä ja liitäntäjohto 5-säikeinen: 3P + N + SL − Liitäntäjohdon vähimmäispoikkileikkaus = 2,5 mm² − Verkkoliitännän vähimmäisvaroke = 16 A − Moottorin pyörimissuunta: nuolen osoittamassa suunnassa (nuoli tuulettimen kannessa) Pyörimissuunta on tarkistettava aina uuden sähköliitännän yhteydessä. Määräysten mukainen käyttö Halkomakone on tarkoitettu ainoastaan yksityiseen käyttöön kotitalouksissa ja puutarhassa. Halkomakone on tarkoitettu ainoastaan seuraavaan käyttötarkoitukseen: − Suoraan leikatun ja teknisissä tiedoissa määritettyjä mittoja vastaavan puun halkominen. Määräysten vastainen käyttö − Sellaisen puun halkominen, jossa on metallisia osia, kuten nauloja, metallilankaa tai sinkilänauloja, on kielletty. − Käyttö räjähdysherkässä ympäristössä ei ole sallittu. − Kaikenlainen muu kuin määräysten mukainen käyttö on kielletty. Laitekuvaus kuva A 1 Kuljetuskahva 2 Halkaisuterä 3 Käyttövarret, joissa on käyttövipu ja käsisuojus 4 Halkaisupöytä 5 Hydrauliöljysäiliö 6 Tukijalat 7 Moottori 8 Kytkin-pistoke -yhdistelmä 9 Halkaisupylväs 10 Kääntöpöytä 11 Kääntöpöydän säpin vipu 12 Halkaisuristi 13 KiinnityskuminauhatHalkomakone FIN 3 Pakkauksen purkaus / halkomakoneen asennus Varoitus! Halkomakonetta saa käyttää vasta, kun kaikki osat on asennettu kokonaan.

1. Tarkista pakkauksen sisältö (kuva A). Jos

toteat puutteita, ota yhteyttä jälleenmyyjääsi. Ohje:. Asennuksessa tarvittavat työkalut kuvataan kuvassa C. Ne eivät sisälly toimitukseen. Käyttövarsien asennus

1. Rasvaa käyttövarren laakerikohdat ylhäällä

ja alhaalla (kuva 2).

2. Aseta käyttövarsi paikoilleen ja työnnä putki

poikkiliitoksen aukkoon (kuva 2).

3. Työnnä pidikepultti putken läpi sen

ylävasemmalta puolelta ja varmista kiinnitys alapuolelta levyllä ja sokalla (kuva 3). Kynsikiinnittimien säätö Kynsikiinnittimet voidaan säätää puun halkaisijan mukaan. Kynsikiinnittimet on säädettävä samaan mittaan molemmilla puolilla.

1. Irrota kynsikiinnittimen tähdenmuotoinen

kahva ja säädä pituus- ja poikkisuunnassa puun halkaisijan mukaan (kuva 4).

2. Kiristä tähdenmuotoinen kahva uudelleen.

Halkaisuristin asennus

1. Käännä kiinnitysruuvia (kuva 5-1) hieman

2. Työnnä halkaisuristi paikoilleen ja käännä

kiinnitysruuvi halkaisuterän aukkoon, jotta voit työntää halkaisuristin aivan ylös.

3. Varmista loppuasento vastamutterilla

(kuva 5-2). Verkkoliitäntä Virransyöttö tapahtuu kytkin-pistoke -yhdistelmän kautta (kuva A-8). Kytkimessä on nollajännitelaukaisin. Se estää moottorin itsenäisen uudelleenkäynnistymisen sähkökatkon yhteydessä. Moottori on kytkettävä uudelleen päälle painamalla vihreää katkaisinta.

1. Työnnä liitäntäjohto laitteeseen.

2. Yhdistä liitäntäjohto sähköverkkoon.

Ohje:. Tarkista moottorin pyörimissuunta käytettäessä kiertovirtamoottorilla varustettua halkomakonetta (LHS 7000). Pyörimissuunnan on vastattava tuulettimen kannessa olevan nuolen suuntaa. Jos näin ei ole, on suoritettava navanvaihto pistokkeessa vaiheenkääntäjällä. Huomio! Väärä pyörimissuunta vaurioittaa hydraulista pumppua. Pistokkeen navanvaihto

1. Paina pistokkeen vaiheenkääntäjä alas

urakantaruuviavaimella ja käännä 90° (kuva 6).

2. Kytke virta päälle ja tarkista moottorin

pyörimissuunta uudelleen. Käyttö Varoitus! Halkomakoneen saa ottaa käyttöön ainoastaan silloin, kun kaikki osat (esim. turvakaari) ovat paikoillaan ja kunnossa ja liitäntäjohto on vaurioitumaton. Ennen jokaista käyttöä

1. Tarkista halkomakone silmämääräisesti.

2. Halkomakonetta ei saa ottaa käyttöön, kun

laitteen osia puuttuu tai on vaurioitunut tai irrallaan.

3. Tarkista liitäntäjohto silmämääräisesti.

Vaurioitunutta liitäntäjohtoa ei saa käyttää (esim. kun eristeessä on murtumia, leikkaus-, puristumis- tai taittumakohtia).

4. Tarkista hydraulinen koneisto

silmämääräisesti vuotojen varalta. Halkomakoneen käyttöönotto Varoitus! Halkomakonetta saa käyttää ainoastaan yksi henkilö.

1. Aseta halkomakone vaakasuoraan tasaiselle

ja kiinteälle alustalle. Älä aseta halkomakonetta sen liitäntäjohdon päälle.

2. Aseta liitäntäjohto niin, ettei se taitu, jää

puristuksiin eikä voi vaurioitua muulla tavoin.

3. Irrota tähdenmuotoiset kahvat kotelosta, taita

tukijalat ulospäin ja varmista tähdenmuotoisilla kahvoilla. Alkuperäisen käyttöohjeen käännösHalkomakone FIN 4

4. Aseta halkaisupöytä halkaistavan puun

korkeudelle (kuva 7). Halkaisupöydän on lukkiuduttava paikoilleen ja oltava vaakasuorassa asennossa.

5. Kallista LHS 6000,

LHS 7000-mallissa kääntöpöytää sisään- tai ulospäin. Varmista sisäänkäännetyssä tilassa oleva kääntöpöytä kiinnitysvivulla (kuva 8). Huomio! Kun halkaisupylväs on alimmassa asennossa, se siirtyy automaattisesti ylempään loppuasentoon moottorin päällekytkennän yhteydessä.

6. Löysää öljynmittatikkua kaksi kierrosta.

7. Kytke moottori päälle painamalla vihreää

päällekytkentäpainiketta.

8. Säädä tarvittaessa halkaisupylvään nostoa

(ks. kappale nostonrajoitus).

9. Aseta puukappale halkaisupöydälle ja

varmista se kynsikiinnittimillä.

10. Paina molemmat käyttövivut alas.

Halkaisutoiminto alkaa.

11. Nosta molemmat käyttövivut

halkaisutoiminnon päättymisen jälkeen, jotta halkaisupylväs voi siirtyä jälleen ylös. Varoitus! Halkaistun puun saa ottaa halkaisupöydältä vasta sitten, kun halkaisupylväs on ylemmässä loppuasennossa. Ohje:. Vaikeasti halkaistavan puun yhteydessä halkaisuterä voidaan rasvata kevyesti. Nostonrajoitus

1. Aseta puukappale halkaisupöydälle.

2. Paina molempia käyttövipuja ja siirrä

halkaisuterää 2 cm:n etäisyydelle puukappaleesta.

3. Päästä toinen käyttövipu ja kytke moottori

pois päältä. Halkaisuterä jää tähän asentoon.

4. Irrota kiinnitysruuvi (kuva 9-2), vedä

nostotankoa (kuva 9-1) aivan ylös ja kiristä kiinnitysruuvi. Kuljetus

1. Siirrä halkaisuterä kokonaan alas ja kytke

moottori pois päältä. Varoitus! Irrota laitepistoke aina ennen laitteen paikan siirtämistä. Huomio! Jos halkomakonetta on kuljetettava asennossa, öljymittatikku on ruuvattava kiinni, jotta hydrauliöljyä ei pääse valumaan ulos säiliöstä.

2. Irrota tukijalkojen tähdenmuotoiset kahvat,

taita tukijalat sisäänpäin ja varmista kiinnitys tähdenmuotoisilla kahvoilla.

3. Varmista molemmat etummaiset käyttövivut

kiinnitys kuminauhalla (kuva 10).

4. Kallista halkaisupylvään kaaressa olevaa

halkaisijaa hieman taaksepäin, kunnes maassa olevat pyörät nousevat. Tässä asennossa halkomakonetta voidaan helposti siirtää. Huolto ja hoito Varoitus! Kytke halkomakone pois päältä ja irrota se sähköverkosta ennen kaikkia sille suoritettavia toimenpiteitä. Ainoastaan valtuutettu huoltopalvelu saa suorittaa korjaustoimenpiteitä halkomakoneella. Hoitotoimenpiteet Halkaisupylvään rasvaus

1. Halkaisupylväs tulee rasvata hartsittomalla ja

hapottomalla rasvalla ennen jokaista käyttökertaa. Tämä lisää liukukappaleiden käyttöikää. Huoltotoimenpiteet Halkaisukiilan teroittaminen

1. Teroita halkaisukiila tarvittaessa sopivalla

viilalla. Hydrauliöljyn tason tarkastus Ohje:. Tarkista hydrauliöljyn taso aina halkaisupylvään ollessa sisäänajettu. Halkaisukiilan on oltava vaakatasossa.

1. Kierrä öljynmittatikku ulos ja pyyhi se

puhtaaseen nukkaamattomaan liinaan.

2. Työnnä öljynmittatikku jälleen säiliöön (älä

kierrä sisään) ja vedä jälleen ulos. Öljytason on oltava min.- ja max.-merkintöjen välissä (kuva 11). Täytä hydrauliöljyä tarvittaessa.

3. Tarkista tiiviste (kuva 11-1) vaurioiden

varalta ja vaihda tarvittaessa.Halkomakone FIN 5 Huomio! Täytettäessä hydrauliöljyä on käytettävä HLP 46 -viskositeettiluokan hydrauliöljyä. Öljynvaihto ei ole tarpeen. Häiriöt Jos halkomakoneessa esiintyy häiriöitä, kytke se pois päältä ja irrota verkkopistoke. Jos häiriötä ei pystytä poistamaan seuraavan taulukon ohjeiden mukaan, käänny valtuutetun huoltopalvelun puoleen. Häiriö Aiheuttaja Korjaustoimenpide Halkaisupylvästä ei voida ajaa ulos/sisään Moottorin väärä pyörimissuunta (LHS 7000) Tarkista pyörimissuunta Hydrauliöljyä on liian vähän Täytä hydrauliöljyä Hydrauliöljyä on liian vähän Täytä hydrauliöljyä Halkaisuterässä ei ole voimaa Laukaisutanko vääntynyt Tarkistuta huoltopalvelussa Lämpökatkaisin on lauennut Odota, kunnes moottori on jäähtynyt Verkkopistoke tai pistorasia viallinen Tarkistuta sähköalan huoltopalvelussa Moottori ei käynnisty Johto viallinen Vaihda johto Hydraulisesta pumpusta kuuluu ääniä, halkaisupylväs liikkuu katkonaisesti Hydrauliöljyä on liian vähän Täytä hydrauliöljyä Nollajohdinta ei ole liitetty Viallinen varoke (vain LHS 7000) Tarkistuta johto ja sähköverkko sähköalan huoltopalvelussa Yksi vaihe puuttuu (vain LHS 7000) Tarkistuta johto sähköalan huoltopalvelussa Vihreä päällekytkentäpainike ei jää alas painamisen jälkeen Kytkin viallinen Vaihda kytkin Moottori kuumenee hyvin paljon Johdon poikkileikkaus on liian pieni Käytä johtoa, jonka poikkileikkaus on suurempi Yksi vaihe puuttuu (vain LHS 7000) Tarkistuta johto ja sähköverkko sähköalan huoltopalvelussa Ympäristönsuojelu ja laitteen hävittäminen Koneita, joita ei enää käytetä, ei saa hävittää talousjätteen mukana. Pakkaus, laite ja varusteet on valmistettu kierrätettävistä materiaaleista ja ne tulee hävittää asianmukaisesti. Varusteet Kaikki halkomakoneelle saatavat varusteet käyvät ilmi kuvasta B. Alkuperäisen käyttöohjeen käännösBrændekløver DK 1 Sikkerhedsanvisninger Læs betjeningsvejledningen, og følg den. Opbevar den til senere brug og til efterfølgende ejere. Følg sikkerhedsanvisningerne samt advarslerne på maskinen. De tekniske data for brændekløveren finder du i starten af betjeningsvejledningen. Symboler På maskinen Læs betjeningsvejledningen før ibrugtagning: Hold andre personer på afstand af fareområdet ved ibrugtagning. Vigtigt – Fare! Hold hænderne på afstand af kløvekilen. Træk altid el-stikket ud før vedligeholdelses- og monteringsarbejde. Kør kløvekniven helt ned i forbindelse med transport, og bind betjeningsarmene sammen. Brug beskyttelseshandsker. Brug sikkerhedssko. Brug øjenværn.

└──────┘FIN EY-vaatimustenmukaisuusvakuutus Vakuutamme täten, että kysessä oleva tuote vastaa siinä tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä, EU-turvastandardeja sekä tuotekohtaisia standardeja. Tuote Klapikone Sarjanumero G4064065 Valmistaja AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Valtuutettu henkilö Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Tyyppi LHS 5500 LHS 6000 LHS 7000 EU-direktiivit 2006/42/EG (2009-12-29 ...) 2006/95/EG 2004/108/EG 2000/14/EG (13) Harmonisoidut standardit

EN 60204-1/A1; VDE 0113-1/A1:2008-01 EN 609-1:1999-05 EN 609-1/A1:2004-05 EN 609-1/A2:2008-04 Äänitehotaso mitattu / taattu 86 / 88 dB(A) Vaatimustenmukaisuuden arviointi 2000 /14/EG liite VI

Kötz, 2010-02-03 Antonio De Filippo, Managing Director Takuu Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmi- stajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa. Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti. Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä: Takuu raukeaa seuraavissa tapauksissa: Laitetta käytetään asianmukaisesti Käyttöohjetta noudatetaan Laitteessa käytetään alkuperäisiä varaosia Laitetta on yritetty korjata Laitteeseen on tehty teknisiä muutoksia Laitetta on käytetty määräysten tai ohjeiden vastaisella taval- la (esim. kaupalliseen tai kunnallistekniseen tarkoitukseen) Takuu ei koske: Maalivaurioita, jotka johtuvat normaalista kulumisesta Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX (X) Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
