GEBRUIKSAANWIJZING LHS 6000 AL-KO

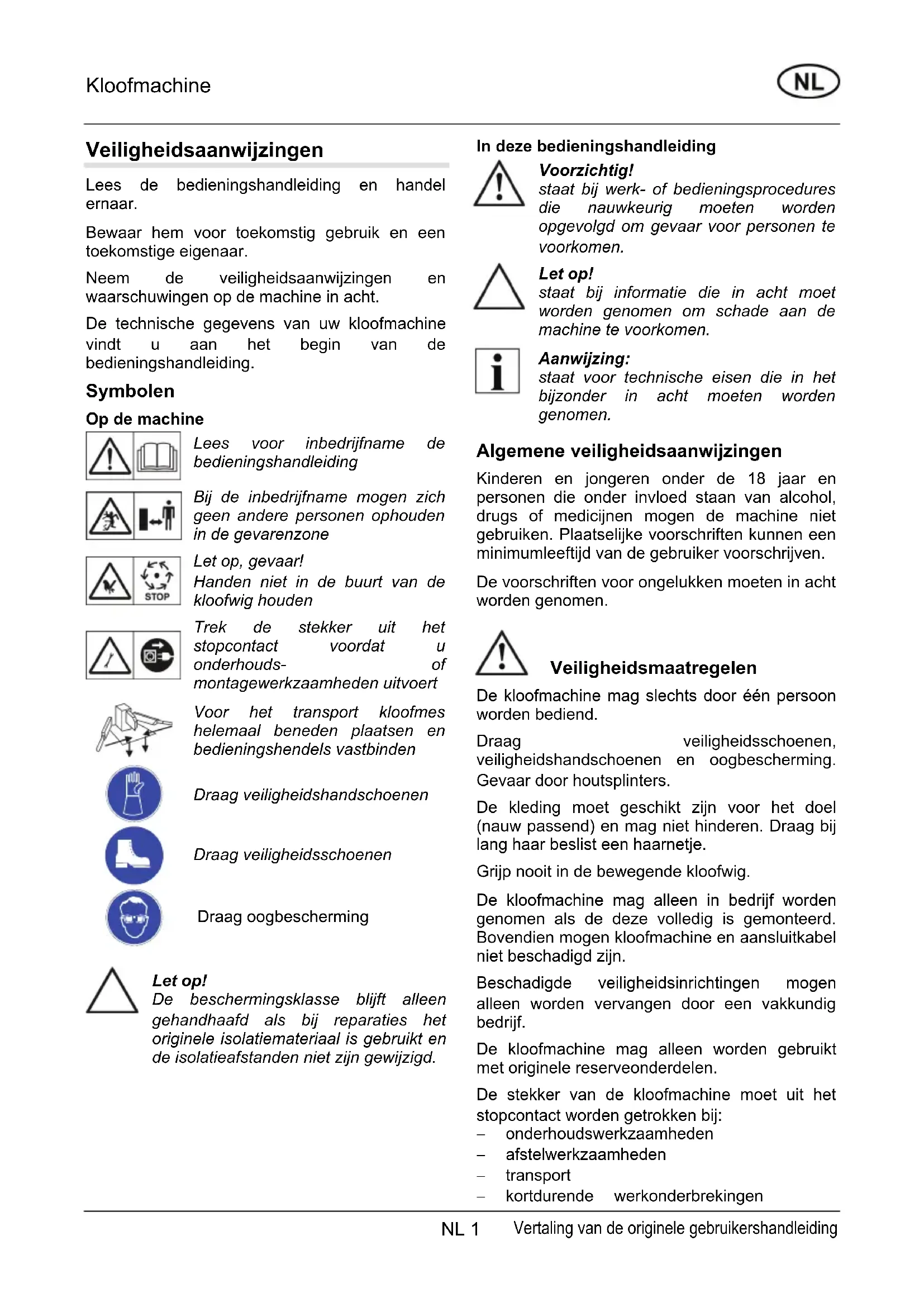

Veiligheidsaanwijzingen
Lees de bedieningshandleiding en handel ernaar.
Bewaar hem voor toekomstig gebruik en een toekomstige eigenaar.
Neem de veiligheidsaanwijzingen en waarschuwingen op de machine in acht.
De technische gegevens van uw kloofmachine vindt u aan het begin van de bedieningshandleiding.
Symbolen
Op de machine
Lees voor inbedrijfname de bedieningshandleiding
Bij de inbedrijfname mogen zich geen andere personen ophouden in de gevarenzone
Let op, gevaar! Handen niet in de buurt van de kloofwig houden
Trek de stekker uit het stopcontact voordat u onderhouds- of montagewerkzaamheden uitvoert
Voor het transport kloofmes helemaal beneden plaatsen en bedieningshendels vastbinden
Draag veiligheidshandschoenen
Draag veiligheidsschoenen
Draag oogbescherming
Let op!
De beschermingsklasse blijft alleen gehandhaafd als bij reparaties het originele isolatiemateriaal is gebruikt en de isolatieafstanden niet zijn gewijzigd.
In deze bedieningshandleiding
Voorzichtig!
staat bij werk- of bedieningsprocedures die nauwkeurig moeten worden opgevolgd om gevaar voor personen te voorkomen.
Let op!
staat bij informatie die in acht moet worden genomen om schade aan de machine te voorkomen.
Aanwijzing:
staat voor technische eisen die in het bijzonder in acht moeten worden genomen.
Algemene veiligheidsaanwijzingen
Kinderen en jongeren onder de 18 jaar en personen die onder invloed staan van alcohol, drugs of medicijnen mogen de machine niet gebruiken. Plaatselijke voorschriften kunnen een minimumleeftijd van de gebruiker voorschrijven.
De voorschriften voor ongelukken moeten in acht worden genomen.
Veiligheidsmaatregelen
De kloofmachine mag slechts door één persoon worden bediend.
Draag veiligheidsschoenen, veiligheidshandschoenen en oogbescherming. Gevaar door houtsplinters.
De kleding moet geschikt zijn voor het doel (nauw passend) en mag niet hinderen. Draag bij lang haar beslist een haarnetje.
Grijp nooit in de bewegende kloofwig.
De kloofmachine mag alleen in bedrijf worden genomen als de deze volledig is gemonteerd. Bovendien mogen kloofmachine en aansluitkabel niet beschadigd zijn.
Beschadigde veiligheidsinrichtingen mogen alleen worden vervangen door een vakkundig bedrijf.
De kloofmachine mag alleen worden gebruikt met originele reserveonderdelen.
De stekker van de kloofmachine moet uit het stopcontact worden getrokken bij:
- onderhoudswerkzaamheden
- afstelwerkzaamheden
- transport
- kortdurende werkonderbrekingen
De kloofmachine mag alleen worden gerepareerd door een vakkundig bedrijf.
Laat een kloofmachine die bedrijfsklaar is niet onbeheerd staan.
Kloofmachine niet in bedrijf nemen als er mensen in de buurt zijn die niet bij het werk zijn betrokken.
Gebruik de kloofmachine niet bij regen, laat hem niet in de regen staan of spuit hem niet af met water. Gevaar door elektriciteit.
In het werkbereik van de kloofmachine mogen zich geen andere personen ophouden. Let op kinderen en dieren.
De gebruiker van de machine is verantwoordelijk voor ongelukken met andere personen of hun eigendommen.
Zorg dat het werkbereik vrij is van stukken hout en andere voorwerpen - struikelgevaar.
Veiligheidsinrichtingen
Motorbeveiligingsschakelaar
De motorbeveiligingsschakelaar schakelt de motor bij overbelasting uit.
De motorbeveiligingsschakelaar mag niet buiten werking worden gezet.
Handel als volgt als de motorbeveiligingsschakelaar de kloofmachine heeft uitgeschakeld:
- Haal de stekker van de kloofmachine uit het stopcontact.
- Verwijder de oorzaak van de overbelasting.
- Na een afkoeltijd van enkele minuten de stekker weer in het stopcontact stoppen en de kloofmachine inschakelen.
Aansluitkabel
Gebruik alleen rubberkabels van de kwaliteit H07RN-F volgens VDE 0282 deel 14 met een aderdiameter van tenminste 2,5 mm ^2 .
De maximaal toegestane kabellengte is 10 m. Een langere kabel beperkt het motorvermogen en daarmee de werking van de kloofmachine.
Aansluitkabel, stekker en contrastekker mogen niet zijn beschadigd. De aansluitkabel, stekker of contrastekker mogen uitsluitend door een erkend elektricien worden gerepareerd. Een defecte aansluitkabel (bijv. met scheuren, insnijdingen, geklemde of geknikte plekken in de isolatie) mag niet worden gebruikt.
Zorg ervoor dat stekkerverbindingen niet vochtig worden.
Voorzichtig!
Aansluitkabel niet beschadigen of doorsnijden.
Handel bij schade als volgt:
- Trek de stekker van de aansluitkabel meteen uit het stopcontact.
Elektrische voorwaarden:
Modellen LHS 5500, LHS 6000
- 230 V/50 Hz wisselstroom
- minimale diameter van de aansluitleiding = 2,5 mm ^2
- minimale zekering netaansluiting = 16 A
Model LHS 7000
- 400 V 3\~/50 Hz draaistroom
- netaansluiting en 5-aderige aansluitkabel 3P+N+SL
- minimale diameter aansluitkabel = 2,5 mm ^2
- zekering netaansluiting = 16 A
- Draairichting van de motor:
in de richting van de pijl (pijl op ventilatiedeksel)
De draairichting moet na iedere aansluiting op het stroomnet worden gecontroleerd.
Gebruik volgens de bestemming
De kloofmachine is bestemd voor privé-gebruik in huis en tuin.
De kloofmachine is uitsluitend bestemd voor de volgende toepassingen:
- kloven van hout dat net is gekapt en niet groter is dan de afmetingen volgens de technische gegevens.
Gebruik dat niet volgens de bestemming is
- het is verboden hout te kloven waarin zich metalen voorwerpen bevinden zoals spijkers, draad, haken etc.
- het gebruik is niet toegestaan in een explosiegevaarlijke atmosfeer
- ieder ander gebruik anders dan het gebruik volgens de bestemming is verboden.
Machinebeschrijving abeelding A
1 Transportgreep
2 Kloofmes
3 Bedieningsarmen met bedieningshendel en handbeveiliging
4 Klooftafel
5 Reservoir voor hydraulische olie
6 Standvoeten
7 Motor
8 Combinatie schakelaar/stekker
9 Kloofkolom
10 Zwenktafel
11 Bevestigingshendel aan de zwenktafel
12 Kloofkruis
13 Spanbinders
Uitpakken en monteren
Voorzichtig!
De kloofmachine mag pas worden gebruikt na de volledige montage van alle onderdelen.
- Controleer de inhoud van de verpakking (afbeelding A). Informeer de handelaar als er defecten zijn of als er onderdelen ontbreken.
Aanwijzing:
Het voor de montage benodigde gereedschap is weergegeven in afbeelding C. Dit wordt niet meegeleverd.
Bedieningsarmen monteren
- Vet de lagerpunten van de bedieningsarm boven en onder in (afbeelding 2).
- Plaats de bedieningsarm en voer de buis in het gat in de dwarsverbinding (zie afbeelding 2).
- Steek de bout van boven links langs de buis en zet deze vast aan de onderkant met een ringetje en pennetje (afbeelding 3).
Houderklemmen instellen
De houderklemmen kunnen worden ingesteld afhankelijk van de diameter van het hout. De houderklemmen moeten aan beide kanten op dezelfde maat worden ingesteld.
-
Maak de stergreep op de houderklem los en stel hem in lengte en breedte in afhankelijk van de diameter van het hout (afbeelding 4).
-
Draai de stergreep weer vast.
Kloofkruis monteren
- De vastzetschroef (afbeelding 5 - 1) iets in het kloofkruis draaien.
- Plaats het kloofkruis en draai de vastzetschroef in de inkeping van het kloofmes, om het kloofkruis helemaal naar boven te trekken.
- Zet de eindpositie vast met de contramoer (afbeelding 5-2).
Aansluiting op het stroomnet
De stroomtoevoer vindt plaats via een combinatie schakelaar/stekker (afbeelding A-8).
De schakelaar wordt automatisch uitgeschakeld bij onderspanning. Dat voorkomt dat de motor na een stroomonderbreking vanzelf weer inschakelt. De motor moet door het indrukken van de groene inschakelknop opnieuw worden ingeschakeld.
- Sluit de aansluitkabel aan op de machine.
- Stop de aansluitkabel in het stopcontact.
Aanwijzing:
Controleer bij kloofmachines met een draaistroommotor (LHS 7000) de draairichting van de motor. De draairichting moet gelijk zijn aan de richting van de pijl op het ventilatiedeksel. Als dit niet het geval is moet de stekker met een fasewisselaar worden omgepoold.
Let op!
De verkeerde draairichting leidt tot beschadiging van de hydraulische pomp.
Ompoling van de stekker
- Druk met een platte schroevendraaier in de fasewisselaar van de stekker en draai hem 90°, zie afbeelding 6.
- Sluit de elektriciteit weer aan en controleer de draairichting van de motor opnieuw.
Bediening
Voorzichtig!
Kloofmachines mogen alleen worden bediend als er geen ontbrekende of defecte onderdelen zijn (bijv. veiligheidsbeugels) en als de aansluitkabels niet zijn beschadigd.
Voor ieder gebruik
- Controleer de kloofmachine visueel.
- De kloofmachine mag niet in bedrijf worden genomen als onderdelen van de machine ontbreken, defect zijn of loszitten.
- Controleer de aansluitkabel visueel. Een defecte aansluitkabel (bijv. met scheuren, insnijdingen, geklemde of geknikte plekken in de isolatie) mag niet worden gebruikt.
- Controleer visueel of er lekkages zijn in het hydraulische systeem.
Kloofmachine in bedrijf nemen
Voorzichtig!
De kloofmachine mag slechts door één persoon worden bediend.
- Zet de kloofmachine horizontaal op een effen, vaste ondergrond.
Zet de kloofmachine niet op de aansluitkabel! - Leg de aansluitkabel zo, dat deze niet knikt, klemt of op een andere wijze kan worden beschadigd.
- Maak de stergrepen in de behuizing los, klap de standvoeten naar buiten en zet deze vast met de stergrepen.
- Stel de klooftafel in op de hoogte van het hout dat moet worden gekloofd, zie afbeelding 7. De klooftafel moet veilig vastklikken en horizontaal staan.
- Bij model LHS 6000, LHS 7000 moet de zwenktafel in- of uitgezwenkt worden. Als de zwenktafel is ingezwenkt moet deze met de bevestigingshendel worden vastgezet, zie afbeelding 8.
Let op!
Als de kloofkolom in de onderste positie staat, beweegt deze automatisch naar de bovenste eindpositie, als de motor wordt ingeschakeld.
-
Maak de oliepeilstok met 2 draaiingen los
-
Schakel de motor in door op de groene inschakelknop te drukken.
- Indien nodig de heffing van de kloofkolom instellen, zie onder Hefbeperking.
- Plaats een stuk hout op de klooftafel en houdt deze vast met de houderklemmen.
- Druk de beide bedieningshendels naar beneden. Het kloven begint.
- Druk na afloop van het kloven beide bedieningshendels omhoog, zodat de kloofkolom naar boven gaat.
Voorzichtig!
Pas als de kloofkolom in de bovenste eindpositie staat, mag het gekloofde hout van de klooftafel worden genomen.
Aanwijzing:
Als het hout moeilijk gekloofd kan worden kunt u het kloofmes licht invetten.
Hefbeperking
- Plaats een stuk hout op de klooftafel.
- Druk op beide bedieningshendels en plaats het kloofmes tot 2 cm boven het hout.
- Laat één bedieningshendel los en schakel de motor uit. Het kloofmes blijft in deze positie staan.
- Maak de vastzetschroef (afbeelding 9-2) los, trek de hefstang (afbeelding 9-1) helemaal naar boven en draai de vastzetschroef vast.
Transport
- Plaats het kloofmes helemaal naar beneden en schakel de motor uit.
Voorzichtig!
Trek bij iedere plaatswijziging de stekker van de machine uit het stopcontact.
Let op!
Als de kloofmachine moet worden getransporteerd, dan moet de oliepeilstok worden vastgeschroefd, omdat er anders hydraulische olie lekt.
- Maak de stergrepen in de standvoeten los, klap de standvoeten in en zet ze vast met de stergrepen.
-
Zet de beide bedieningshendels met een spanbinder vast, zie afbeelding 10.
-
Kantel met de beugel op de kloofkolom de kloofmachine een beetje naar achteren tot de wielen op de bodem staan. In deze positie kan de kloofmachine makkelijk worden getransporteerd.
Onderhoud en verzorging
Voorzichtig!
Voor alle werkzaamheden aan de kloofmachine de machine uitschakelen en de stekker uit het stopcontact trekken. De kloofmachine mag alleen door een vakkundig bedrijf worden gerepareerd.
Verzorging
Kloofkolom invetten
- Voor ieder gebruik moet de kloofkolom worden ingevet met een hars- en zuurvrij vet. Dit verhoogt de levensduur van de glijblokken.
Onderhoudswerkzaamheden
Slijpen van de kloofwig
- Slijp indien nodig de kloofwig met een geschikte vijl.
Oliepeil van de hydraulische olie controleren
Aanwijzing:
Controleer het oliepeil van de hydraulische olie altijd bij ingetrokken kloofkolom. De kloofmachine moet horizontaal staan.
- Oliepeilstok uitschroeven en met een schone rafelvrije doek afvegen.
- Oliepeilstok insteken (niet schroeven) en weer uittrekken. Het oliepeil moet tussen de markeringen "min" en "max" liggen, zie afbeelding 11. Indien nodig hydraulische olie bijvullen.
- Controleer de pakking (afbeelding 11-1) op beschadigingen en vervang deze indien nodig.
Let op!
Voor het bijvullen van de hydraulische olie moet viscositeitklasse HLP 46 worden gebruikt.
Het is niet nodig de olie te vervangen.
Storingen
Bij storingen de kloofmachine uitschakelen en de stekker uit het stopcontact trekken. Storingen die niet aan de hand van de tabel hieronder kunnen worden verholpen moeten door een erkend vakkundig bedrijf worden verholpen.
| Storing | Oorzaak | Oplossing |
| Kloofkolom gaat niet naar boven of beneden | Verkeerde draairichting van de motor (bij LHS 7000) | Draairichting controleren |
| Te weinig hydraulische olie | Hydraulische olie bijvullen | |
| Kloofmes heeft geen kracht | Te weinig hydraulische olie Hydraulische olie bijvullen | |
| Stang verbogen | Laten controleren door een | vakkundig bedrijf |
| Motor start niet | Thermoschakelaar heeft uitgeschakeld | Wacht tot de motor is afgekoeld |
| Stekker of contactdoos defect Laten | controleren door een erkend elektricien | |
| Kabel defect Vervangen | ||
| Hydraulische pomp fluit, de kloofkom beweegt zich met rukken | Te weinig hydraulische olie Hydraulische olie bijvullen | |
| Groene inschakelknop blijft niet zitten na het indrukken | Geen nulleider aangesloten | Kabel en stroomnet laten controleren door een erkend elektricien |
| Defecte zekering (alleen bij LHS 7000) | ||
| Ontbrekende fase (alleen bij LHS 7000) | Kabel laten controleren door een erkend elektricien | |
| Schakelaar defect Vervangen | ||
| Motor wordt erg heet Kabel | diameter te klein Gebruik een | kabel met een grotere diameter |
| Een fase ontbreekt | (alleen bij LHS 7000) | Kabel en stroomnet laten controleren door een erkend elektricien |
Milieubescherming, afvoer
Niet meer gebruikte machines niet via het huisvuil afvoeren!
Verpakking, machine en toebehoren zijn gemaakt van recyclebaar materiaal en moeten als zodanig worden afgevoerd.
Toebehoren
Zie voor de leverbare toebehoren afbeelding B.
Se vor purta mânuși de protectie
EG-conformiteitsverklaring
Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.
Product
Houtsplitter
Serienummer
G4064065
Type
LHS 5500
LHS 6000
LHS 7000
Geluidsniveau
gemeten / gegarandeerd 86 / 88 dB(A)
Fabrikant
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
EU-richtlijnen
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Conformiteitsbeoordeling
2000 /14/EG
bijlage VI
Gevolmachtigde
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Geharmoniseerde normen
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-03
Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.
Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:
correcte behandeling van het apparaat ■
inachtneming van de bedieningshandleiding ■
gebruik van originele reserveonderdelen ■
pogingen tot reparatie van het apparaat ■
technische wijzigingen aan het apparaat ■
gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)
Uitgesloten van de garantie zijn:
lakschade die is veroorzaakt door normale slijtage ■
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX (X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant
Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
