LHS 6000 - Kløveklods AL-KO - Gratis brugsanvisning og manual

Produkttype	Vandret flækker
Mærke	AL-KO
Model	LHS 6000
Strømforsyning	230 V / 50 Hz (enfaset)
Anbefalet sikring	16 A (minimum)
Minimum kabeltværsnit	2,5 mm²
Motortype	Elektrisk enfaset
Hydrauliksystem	Hydraulikpumpe
Anbefalet hydraulikolie	HLP 46 (viskositet)
Lydniveau	86 dB(A) målt / 88 dB(A) garanteret
Vigtigste funktioner	Flækning af træstammer; drejebord; 4-punkts flækkekors; justerbare holdekroge; begrænsning af løft
Sikkerhed	Motor termisk afbryder; håndbeskyttelse; tohåndsbetjening; nødstop ved frigivelse
Vedligeholdelse	Smør søjlen før brug; kontroller olieniveau; slib flækkejernet
Reservedele	Brug kun originale AL-KO dele
Reparationer	Overlad til en autoriseret fagmand
Garanti	I henhold til lokal lovgivning; dækker materiale- og fabrikationsfejl; udelukker slid og forkert brug
Overensstemmelse	CE; direktiver 2006/42/EF, 2006/95/EF, 2004/108/EF, 2000/14/EF

Ofte stillede spørgsmål - LHS 6000 AL-KO

Hvordan starter jeg flækkeren AL-KO LHS 6000?

Sørg for, at apparatet er korrekt tilsluttet, og at kablet er i god stand. Kontroller motorens rotationsretning (kun for trefasede modeller). Tryk på den grønne knap på kombinationsafbryderen/afbryderen for at starte motoren. Sænk derefter de to betjeningshåndtag for at udføre flækningen.

Hvad gør jeg, hvis motoren ikke starter?

Kontroller, om den termiske afbryder er slået fra (vent på, at motoren køler ned). Kontroller stikkontakten, stikket og tilslutningskablet. Sørg for, at netsikringen er mindst 16 A. Kontakt en elektriker, hvis problemet fortsætter.

Hvordan justeres højden på flækkebordet?

Løsn de sekskantede håndtag på huset, placer bordet i den ønskede højde (det skal være vandret), og stram derefter håndtagene godt. Sørg for, at bordet er ordentligt låst.

Hvordan bruges flækkekorset (flæk i fire)?

Skru fastgørelsesskruen let ind i flækkekorset. Placer korset på flækkejernet, og skru skruen ind i hullet for at holde det oppe. Sikre med kontramøtrikken. Korset gør det muligt at flække træstammen i fire stykker.

Hvordan transporteres flækkeren LHS 6000?

Sænk flækkejernet helt ned, og sluk motoren. Tag stikket ud. Skru oliepinden helt i for at undgå lækage. Klap benene ind, bind betjeningshåndtagene fast med gummistrammere, vælt derefter apparatet på hjulene ved at trække i håndtaget.

Hvilken type hydraulikolie skal bruges, og hvordan kontrolleres niveauet?

Brug udelukkende hydraulikolie med viskositet HLP 46. For at kontrollere niveauet, sæt flækkesøjlen i høj position, stil flækkeren på en vandret overflade, skru oliepinden ud, rengør den, tryk den ind uden at skrue, og tag den ud igen: niveauet skal være mellem mærkerne min og max.

Flækkesøjlen går ikke ned eller op, hvad gør jeg?

Kontroller hydraulikoliestanden (for lav). Kontroller motorens rotationsretning (kun på trefasede modeller). Hvis problemet fortsætter, kan udløserstangen være bøjet: få det kontrolleret på et specialværksted.

Hvordan vedligeholdes flækkeren AL-KO LHS 6000?

Før hver brug smøres flækkesøjlen med en fedt uden harpiks eller syre. Kontroller regelmæssigt hydraulikoliestanden. Om nødvendigt slib flækkejernet med en fil. Tag altid stikket ud før vedligeholdelse.

Hvad er de vigtigste sikkerhedsinstruktioner?

Læs brugsanvisningen grundigt før brug. Bær handsker, sikkerhedssko og øjenværn. Hold aldrig hænderne nær det bevægelige flækkejern. Brug apparatet alene og på en stabil overflade. Lad aldrig apparatet være uden opsyn. Tag stikket ud før transport eller vedligeholdelse.

Hvor kan jeg finde reservedele, og hvem kan reparere apparatet?

Brug kun originale AL-KO reservedele. Reparationer skal overlades til en autoriseret fagmand eller et servicecenter. Forsøg ikke selv at reparere elektriske komponenter.

BRUGSANVISNING LHS 6000 AL-KO

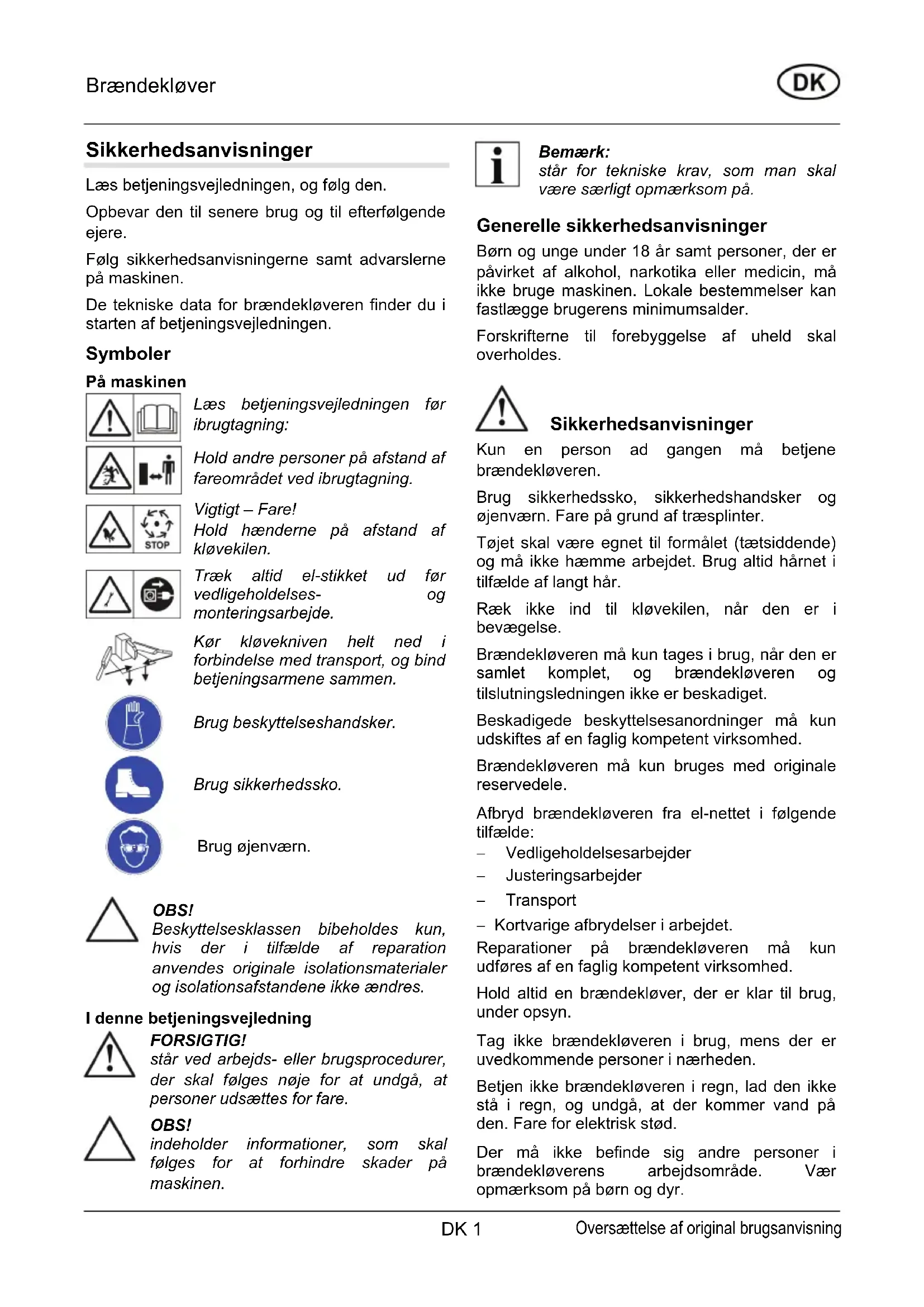

Säkerhetsanvisningar

1. Anslut anslutningskabeln till maskinen.
2. Koppla anslutningskabeln till elnätet.

Anvisning:

Sikkerhedsanvisninger

Læs betjeningsvejledningen, og følg den.

Opbevar den til senere brug og til efterfølgende ejere.

Følg sikkerhedsanvisningerne samt advarslerne på maskinen.

De tekniske data for brændekløveren finder du i starten af betjeningsvejledningen.

Symboler

På maskinen

Læs betjeningsvejledningen før ibrugtagning:

Hold andre personer på afstand af fareområdet ved ibrugtagning.

Vigtigt – Fare!

Hold hænderne på afstand af kløvekilen.

Træk altid el-stikket ud før vedligeholdelses- og monteringsarbejde.

Kør kløvekniven helt ned i forbindelse med transport, og bind betjeningsarmene sammen.

Brug beskyttelseshandsker.

Brug sikkerhedssko.

Brug øjenværn.

OBS!

Beskyttelsesklassen bibeholdes kun, hvis der i tilfælde af reparation anvendes originale isolationsmaterialer og isolationsafstandene ikke ændres.

I denne betjeningsvejledning

FORSIGTIG!

står ved arbejds- eller brugsprocedurer, der skal følges nøje for at undgå, at personer udsættes for fare.

OBS!

står for tekniske krav, som man skal være særligt opmærksom på.

Generelle sikkerhedsanvisninger

Børn og unge under 18 år samt personer, der er påvirket af alkohol, narkotika eller medicin, må ikke bruge maskinen. Lokale bestemmelser kan fastlægge brugerens minimumsalder.

Forskrifterne til forebyggelse af uheld skal overholdes.

Sikkerhedsanvisninger

Kun en person ad gangen må betjene brændekløveren.

Brug sikkerhedssko, sikkerhedshandsker og øjenværn. Fare på grund af træsplinter.

Tøjet skal være egnet til formålet (tætsiddende) og må ikke hæmme arbejdet. Brug altid hårnet i tilfælde af langt hår.

Ræk ikke ind til kløvekilen, når den er i bevægelse.

Brændekløveren må kun tages i brug, når den er samlet komplet, og brændekløveren og tilslutningsledningen ikke er beskadiget.

Beskadigede beskyttelsesanordninger må kun udskiftes af en faglig kompetent virksomhed.

Brændekløveren må kun bruges med originale reservedele.

Afbryd brændekløveren fra el-nettet i følgende tilfælde:

- Vedligeholdelsesarbejder

- Justeringsarbejder

- Transport

- Kortvarige afbrydelser i arbejdet.

Reparationer på brændekløveren må kun udføres af en faglig kompetent virksomhed.

Hold altid en brændekløver, der er klar til brug, under opsyn.

Tag ikke brændekløveren i brug, mens der er uvedkommende personer i nærheden.

Betjen ikke brændekløveren i regn, lad den ikke stå i regn, og undgå, at der kommer vand på den. Fare for elektrisk stød.

Der må ikke befinde sig andre personer i brændekløverens arbejdsområde. Vær opmærksom på børn og dyr.

Brugeren af maskinen er ansvarlig for uheld med andre personer eller deres ejendom.

Hold arbejdsområdet frit for træstykker og andre genstande – fare for at snuble.

Sikkerhedsanordninger

Motorværn

Ved overbelastning af brændekløveren slår motorværnet motoren fra.

Motorværnets funktion må ikke sættes ud af kraft.

Hvis motorværnet har slået brændekløveren fra, skal du gøre følgende:

1. Afbryd brændekløveren fra el-nettet.
2. Fjern årsagen til overbelastningen.
3. Slut strømmen til igen, når brændekløveren har kølet af et stykke tid, og tænd den igen.

Tilslutningsledning

Brug kun gummikabel i kvalitet H07RN-F i henhold til VDE 0282, del 14, med et ledertværsnit på mindst 2,5 mm².

Den maksimalt tilladte kabellængde er 10 m. En længere ledning forringer motorens ydelse og dermed brændekløverens funktion.

Tilslutningsledning, stik og stikkontakt skal være ubeskadiget.

Reparationer på tilslutningsledningen, stikket og stikkontakten må kun udføres af en elektriker. Hvis tilslutningsledningen er defekt (f.eks. med revner, snit, sammenklemninger eller knæk i isolationen), må den ikke anvendes.

Udsæt ikke stikforbindelser for fugt.

Forsigtig!

Undgå at beskadige eller overskære tilslutningsledningen.

Gør følgende i tilfælde af beskadigelse:

1. Afbryd straks tilslutningsledningen fra el-nettet.

Elektriske forudsætninger:

Modellerne LHS 5500, LHS 6000

• 230 V/50 Hz vekselstrøm
• Mindste tværsnit på tilslutningsledningen = 2,5 mm²

- Mindste sikring af el-tilslutning = 16 A

Model LHS 7000

- 400 V 3\~/50 Hz trefaset vekselstrøm

• El-tilslutning og tilslutningsledning 5 ledere: 3P+N+SL
• Mindste tværsnit på til- slutningsledningen = 2,5 mm²
• Sikring af el-tilslutning = 16 A
• Motorens rotationsretning: i pilens retning (pilen på ventilatordækslet).

Bestemmelsesmæssig anvendelse

Brændekløveren er beregnet til privat brug i hus og have.

Brændekløveren er kun beregnet til følgende anvendelsesområder:

- Kløvning af træ, som lige er fældet, og som ikke overskrider de mål, der er angivet i de tekniske data.

Ikke-bestemmelsesmæssig anvendelse

• Kløvning af træ, hvori der er metaldele som f.eks. søm, ståltråd, kramper etc., er forbudt.
• Anvendelse i eksplosionsfarlig atmosfære er ikke tilladt.
• Enhver anvendelse, der går ud over den bestemmelsesmæssige anvendelse, er forbudt.

Beskrivelse af maskinen (figur A)

1 Transportgreb
2 Kløvekniv
3 Betjeningsarme med betjeningsdel og håndbeskyttelse
4 Kløvebord
5 Hydraulikoliebeholder
6 Fødder
7 Motor
8 Kontakt-stik-kombination
9 Kløvesøjle
10 Drejebord
11 Låsearm på drejebord
12 Kløvekryds
13 Fastspændingsgummibånd

Udpakning/samling

Forsigtig!

Brændekløveren må kun anvendes, när alle dele er monteret.

1. Kontrollér emballagens indhold (figur A). Informér forhandleren i tilfælde af mangler.

Bemærk:

Det nødvendige værktøj til montering er vist på figur C. Værktøjet medfølger ikke.

Montering af betjeningsarme

1. Smør betjeningsarmens monteringssted foroven og forneden (figur 2).
2. Sæt betjeningsarmen i, og før røret ind i tværforbindelsens udsparing (figur 2).
3. Stik holdebolten i fra oven ved siden af røret og til venstre, stik den helt igennem, og lås den forneden med skive og split (figur 3).

Indstilling af holdekløer

Holdekløerne kan indstilles ud fra træets diameter. Holdekløerne skal indstilles på det samme mål på begge sider.

1. Løsn stjernegrebet på holdekloen, og indstil kloen på langs og på tværs i forhold til træets diameter (figur 4).
2. Spænd stjernegrebet fast igen.

Montering af kløvekryds

1. Skru fastspændingsskruen (figur 5-1) lidt ind i kløvekrydset.
2. Sæt kløvekrydset på, og skru fastspændingsskruen ind i kløveknivens udsparing for at trække kløvekrydset helt op.
3. Fastlås slutpositionen med kontramøtrikken (figur 5-2).

El-tilslutning

Strømmen tilføres gennem en kontakt-stik-kombination (figur A-8).

Kontakten er udstyret med en underspændingsudløser. Dette forhindrer, at motoren selv starter igen ved strømafbrydelse. Motoren skal genstartes ved at trykke på den grønne tænd-knap.

1. Slut tilslutningsledningen til maskinen.
2. Slut tilslutningsledningen til el-nettet.

Bemærk:

På brændekløveren med trefaset vekselstrømsmotor (LHS 7000) skal motorens rotationsretning kontrolleres. Rotationsretningen skal stemme overens med pilen på ventilatordækslet. Er dette ikke tilfældet, skal der laves en ompoling på stikket ved hjælp af en fasevender.

OBS!

1. Tryk stikkets fasevender ind med en kærvskruetrækker, og drej den 90°, se figur 6.
2. Tryk stikkets fasevender ind med en kærvskruetrækker, og drej den 90°, se figur 6.
3. Slut strømmen til igen, og kontrollér igen motorens rotationsretning.

Anvendelse

Forsigtig!

Brændekløveren må kun anvendes, hvis der ikke mangler dele, og delene ikke er defekte (f.eks. beskyttelsesbøjler), og hvis tilslutningsledningen ikke er beskadiget.

Før hver anvendelse

1. Udfør visuel kontrol af brændekløveren.
2. Brændekløveren må ikke tages i brug, hvis dele på maskinen mangler, er defekte eller sidder løst.
3. Udfør visuel kontrol af tilslutningsledningen. Hvis tilslutningsledningen er defekt (f.eks. med revner, snit, sammenklemninger eller knæk i isolationen), må den ikke anvendes.
4. Udfør visuel kontrol for lækage fra hydraulikken.

Ibrugtagning af brændekløveren

Forsigtig!

Brændekløveren må kun betjenes af en person.

1. Stil brændekløveren vandret på et jævnt, stabilt underlag.
   Stil ikke brændekløveren på tilslutningsledningen!
2. Læg tilslutningsledningen, så den ikke får knæk, bliver klemt eller på anden måde beskadiget.

3. Løsn stjernegrebene på huset, klap fødderne udad, og lås dem med stjernegrebene.

4. Stil kløvebordet på højde med det træ, der skal kløves, se figur 7. Kløvebordet skal gå sikkert i indgreb og stå vandret.

5. Drej drejebordet ind eller ud ved model LHS 6000, LHS 7000. Fastlås drejebordet med låsearmen i inddrejet tilstand, se figur 8.

OBS!

Hvis kløvesøjlen er i nederste position, kører den automatisk til øverste slutposition, när motoren tændes.

1. Løsn oliemålepinden 2 omdrejninger.
2. Start motoren ved at trykke på den grønne tænd-knap.
3. Indstil om nødvendigt kløvesøjlens vandring, se afsnittet Begrænsning af vandring.
4. Stil træstykket på kløvebordet, og fasthold det med holdekløerne.
5. Tryk de to betjeningsarme nedad. Nu starter kløvningen.
6. Når kløvningen er afsluttet, skal du løfte de to betjeningsarme, således at kløvesøjlen kører opad.

Forsigtig!

Det kløvede træ må først fjernes fra kløvebordet, när kløvesøjlen er i øverste slutposition.

Bemærk:

Smør kløvekniven med en smule fedt ved træ, som er vanskeligt at kløve.

Begrænsning af vandring

1. Stil et stykke træ på kløvebordet.
2. Tryk på de to betjeningsarme, og kør kløvekniven ind mod træet, indtil der er 2 cm tilbage.
3. Slip den ene betjeningsarm, og sluk motoren. Kløvekniven bliver stående i denne position.
4. Løsn fastspændingsskruen (figur 9-2), træk løftestangen (figur 9-1) helt op, og spænd fastspændingsskruen fast.

Transport

Træk el-stikket ud, før du skifter placering.

OBS!

Hvis brændekløveren skal transporteres, skal oliemålepinden skrues fast, fordi der ellers løber hydraulikolie ud.

1. Løsn føddernes stjernegreb, klap fødderne ind, og lås dem med stjernegrebene.
2. Fastgør de to betjeningsarme foran med et gummibånd, se figur 10.
3. Vip brændekløveren en smule bagud med bøjlen på kløvesøjlen, indtil hjulene står på jorden. Brændekløveren kan let transporteres i denne stilling.

Vedligeholdelse og pleje

Forsigtig!

Før du arbejder med brændekløveren, skal du altid slukke brændekløveren og afbryde den fra el-nettet. Reparationer på brændekløveren må kun udføres af fagligt kompetente virksomheder.

Plejearbejder

Smøring af kløvesøjlen med fedt

1. Før brændekløveren anvendes, skal kløvesøjlen altid smøres med harpiks- og syrefrit fedt. Dette øger glidekæbernes levetid.

Vedligeholdelsesarbejder

Slibning af kløvekilen

1. Slib om nødvendigt kløvekilen med en egnet fil.

Kontrol af hydraulikoliestanden

Bemærk:

Kontrollér altid hydraulikoliestanden med indkørt kløvesøjle. Brændekløveren skal stå vandret.

1. Skru oliemålepinden ud, og tør den af med en ren, fnugfri klud.
2. Sæt oliemålepinden i (skru den ikke i), og træk den ud igen. Oliestanden skal ligge mellem mærkerne "min" og "max", se figur 11. Efterfyld om nødvendigt hydraulikolie.
3. Kontrollér pakningerne (figur 11-1) for beskadigelse, og udskift dem om nødvendigt.

OBS!

Ved efterfyldning skal der anvendes hydraulikolie i viskositetsklasse HLP 46.

Olieskift er ikke nødvendigt.

Driftsforstyrrelser

Når brændekløveren ikke anvendes, skal den slukkes og el-stikket trækkes ud. Driftsforstyrrelser, som ikke kan afhjælpes ved hjælp af nedenstående tabel, skal afhjælpes af autoriseret fagpersonale.

Driftsforstyrrelse	Årsag	Afhjælpning
Kløvesøjlen kører ikke ud/indFor lidt hydraulikolie Efterfyld hydraulikolie	Motoren har forkert rotationsretning (ved LHS 7000)	Kontrollér rotationsretningen
Kløvekniven har ingen kraft	For lidt hydraulikolie	Efterfyld hydraulikolie
	Udløserstænger bøjet Lad et fagværksted kontrollere stængerne
Motoren starter ikke	Termoafbryderen har slået fra Vent, til	motoren er afkølet.
	El-stik eller stikkontakt defekt Lad en	elektriker kontrollere stik og stikkontakt
	Kabel defekt Udskift kablet
Hydraulikpumpen piber, kløvesøjlen bevæger sig i ryk	For lidt hydraulikolie Efterfyld hydraulikolie
Den grønne tænd-knap bliver ikke inde, når den er trykket ind	Der er ikke tilsluttet nogen nul-leder	Lad en elektriker kontrollere kabel og el-net
	Defekt sikring (kun ved LHS 7000)
	Der mangler en fase (kun ved LHS 7000)	Lad en elektriker kontrollere kablet
	Kontakt defekt Udskift kontakten
varm	Kablets tværsnit er for lille Brug et kabel med større tværsnit Motoren bliver
	Der mangler en fase (kun ved LHS 7000)	Lad en elektriker kontrollere kabel og el-net

Smid ikke udtjente maskiner ud sammen med husholdningsaffaldet!

Emballage, maskine og tilbehør er fremstillet af materialer, der er egnet til genvinding, og skal bortskaffes som sådan.

Tilbehør

Tilbehør, som du kan købe til alle brændekløvere, se figur B.

Sikkerhetsinstrukser

Les og følg bruksanvisningen.

Bruk egnede klær (ettersittende) som ikke er til hinder ved arbeidet. Langt hår skal bindes opp med hårnett.

Det må ikke være andre personer i arbeidsområdet. Legg spesielt merke til barn og dyr

Bruk kun gummikabel i kvalitet H07RN-F iht. VDE 0282 del 14 med et ledertverrsnitt på 2,5 mm².

Koplingsledning, støpsel og koplingsboks må ikke oppvise skader.

Reparasjon av koplingsledningen, stikkontakten og koplingsboksen skal kun foretas av elektriker. En defekt koplingsledning (f.eks. sprekker, snitt, knekk eller klemte steder) må ikke tas i bruk.

Koplingsforbindelsene må ikke bli väte.

Forsiktig!

Koplingsledningen må ikke skades eller kuttes over.

1. Koplingsledningen skal straks atskilles fra strømnettet.

Vedkløyveren må ikke tas i bruk før alle deler er fullstendig montert.

1. Kople ledningen til maskinen.
2. Kople ledningen til strømnettet.

Merk:

Vedkløyveren må kun tas i drift når ingen deler mangler og koplingsledningen ikke er skadet.

Før hver bruk

1. Foreta en visuell kontroll av vedkløyveren.
2. Vedkløyveren må ikke tas i drift dersom deler mangler, er skadet eller løsnet.
3. Foreta en visuell kontroll av koplingsledningen. En defekt koplingsledning (f.eks. sprekker, snitt, knekk eller klemte steder) må ikke tas i bruk.
4. Se etter lekk i hydraulikken.

Det er ikke nødvendig å skifte olje.

Feil

Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder.

Produkt

Brændekløver

Serienummer

G4064065

Type

LHS 5500

LHS 6000

LHS 7000

Lydeffektniveau

målt / garanteret

86 / 88 dB(A)

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiver

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Overensstemmelses-vurdering

2000 /14/EG

bilag VI

Befuldmægtiget repræsentant

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmoniserede standarder

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-03

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

Korrekt behandling af maskinen ■

lagttagelse af betjeningsvejledningen ■

Anvendelse af originale reservedele ■

Reparationsforsøg på maskinen ■

Tekniske ændringer på maskinen ■

Ikke-bestemmelsesmæssig anvendelse

(f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

Lakskader, der skyldes normal slitage ■

Sliddele, der på reservedelskortet er mærket med ramme ■ XXX (X)

Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.

Utelukket fra garantien:
