BEDIENUNGSANLEITUNG LHS 6000 AL-KO

Art.-Nr.: 112455 Art.-Nr.: 112454

C

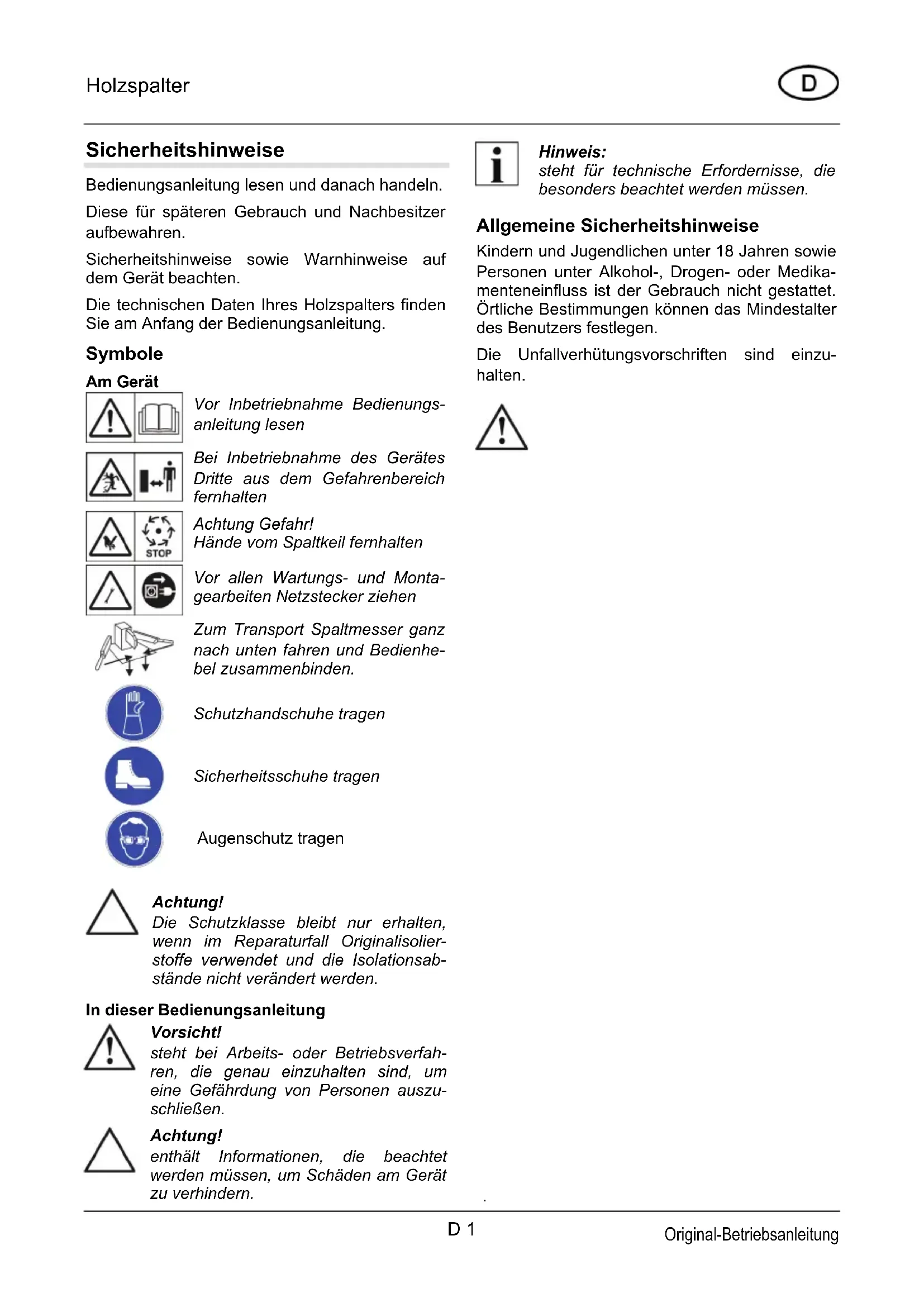

Bedienungsanleitung lesen und danach handeln.

Diese für späteren Gebrauch und Nachbesitzer aufbewahren.

Sicherheitshinweise sowie Warnhinweise auf dem Gerät beachten.

Die technischen Daten Ihres Holzspalters finden Sie am Anfang der Bedienungsanleitung.

Symbole

Am Gerät

Vor Inbetriebnahme Bedienungsanleitung lesen

Bei Inbetriebnahme des Gerätes Dritte aus dem Gefahrenbereich fernhalten

Achtung Gefahr! Hände vom Spaltkeil fernhalten

Vor allen Wartungs- und Montagearbeiten Netzstecker ziehen

Zum Transport Spaltmesser ganz nach unten fahren und Bedienhebel zusammenbinden.

Schutzhandschuhe tragen

Sicherheitsschuhe tragen

Augenschutz tragen

Achtung!

Die Schutzklasse bleibt nur erhalten, wenn im Reparaturfall Originalisolierstoffe verwendet und die Isolationsabstände nicht verändert werden.

In dieser Bedienungsanleitung

Vorsicht!

steht bei Arbeits- oder Betriebsverfahren, die genau einzuhalten sind, um eine Gefährdung von Personen auszuschließen.

Achtung!

enthält Informationen, die beachtet werden müssen, um Schäden am Gerät zu verhindern.

Hinweis:

steht für technische Erfordernisse, die besonders beachtet werden müssen.

Allgemeine Sicherheitshinweise

Kindern und Jugendlichen unter 18 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss ist der Gebrauch nicht gestattet. Örtliche Bestimmungen können das Mindestalter des Benutzers festlegen.

Die Unfallverhütungsvorschriften sind einzuhalten.

Der Benutzer des Gerätes ist für Unfälle mit anderen Personen oder deren Eigentum verantwortlich.

Den Arbeitsbereich frei von Holzstücken und anderen Gegenständen halten – Stolpergefahr.

Sicherheitseinrichtungen

Motorschutzschalter

Bei Überlastung des Holzspalters schaltet der Motorschutzschalter den Motor aus.

Die Funktion des Motorschutzschalters darf nicht außer Kraft gesetzt werden.

Hat der Motorschutzschalter den Holzspalter ausgeschaltet, wie folgt handeln:

1. Holzspalter vom Stromnetz trennen.
2. Ursache für Überlastung beseitigen.
3. Nach einer Abkühlzeit von mehreren Minuten Stromanschluss wiederherstellen und Holzspalter einschalten.

Anschlussleitung

Nur Gummikabel der Qualität H07RN-F nach VDE 0282 Teil 14 mit einem Adernquerschnitt von mindestens 2,5 mm² verwenden.

Die maximal zulässige Kabellänge ist 10 m. Eine längere Leitung beeinträchtigt die Motorleistung und damit die Funktion der Holzspalters.

Anschlussleitung, Stecker und Kupplungsdose müssen unbeschädigt sein.

Reparaturen an der Anschlussleitung, am Stecker und an der Kupplungsdose dürfen nur durch Elektrofachbetriebe durchgeführt werden. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.

Steckverbindungen nicht der Nässe aussetzen.

Vorsicht!

Anschlussleitung nicht beschädigen oder durchtrennen.

Im Schadensfall wie folgt handeln:

1. Anschlussleitung sofort vom Stromnetz trennen.

Elektrische Voraussetzungen: Modelle LHS 5500, LHS 6000

• 230 V/50 Hz Wechselstrom
• Mindestquerschnitt der Anschlussleitung = 2,5 mm ^2
• Mindestabsicherung Netzanschluss = 16 A

Modell LHS 7000

• 400 V 3\~/50 Hz Drehstrom
• Netzanschluss und Anschlussleitung 5-adrig: 3P+N+SL
• Mindestquerschnitt Anschlussleitung = 2,5 mm ^2
• Absicherung Netzanschluss = 16 A
• Drehrichtung des Motors: in Pfeilrichtung (Pfeil auf dem Lüfterdeckel).

Die Drehrichtung ist bei jedem neuen Stromanschluss zu überprüfen.

Bestimmungsgemäße Verwendung

Der Holzspalter ist für die private Nutzung in Haus und Garten bestimmt.

Der Holzspalter ist ausschließlich für folgende Anwendungen bestimmt:

- Spalten von Holz, das gerade abgeschnitten ist und die Abmessungen laut technischen Daten nicht überschreitet.

Bestimmungswidrige Verwendung

• Spalten von Holz in dem sich Metallteile wie Nägel, Draht, Krampen, etc. befindet ist verboten
• Der Betrieb in explosionsgefährdeter Atmosphäre ist nicht gestattet
• Jeder weitere über die bestimmungsgemäße Verwendung hinausgehende Gebrauch ist verboten.

Gerätebeschreibung Bild A

1 Transportgriff
2 Spaltmesser
3 Bedienarme mit Bedienhebel und Handschutz
4 Spaltisch
5 Hydraulikölbehälter
6 Standfüße
7 Motor
8 Schalter-Stecker-Kombination
9 Spaltsäule
10 Schwenktisch
11 Rasthebel am Schwenktisch
12 Spaltkreuz
13 Spanngummis

Auspacken/Montieren

Vorsicht!

Der Holzspalter darf erst nach vollständiger Montage aller Teile benutzt werden.

1. Packungsinhalt prüfen (Bild A). Bei Mängeln den Händler informieren.

Hinweis:

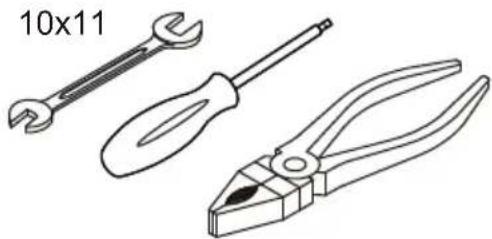

Das zur Montage benötigte Werkzeug ist im Bild C abgebildet. Nicht Lieferumfang.

Bedienarme montieren

1. Die Lagerstelle des Bedienarmes oben und unten fetten (Bild 2).
2. Den Bedienarm einsetzen und das Rohr in die Aussparung der Querverbindung einführen (Bild 2).
3. Den Haltebolzen von oben, links am Rohr vorbei, durchstecken und von unten mit Scheibe und Splint sichern (Bild 3).

Haltekrallen einstellen

Die Haltekrallen können je nach Durchmesser des Holzes eingestellt werden. Die Haltekrallen müssen auf beiden Seiten auf das gleiche Maß eingestellt werden.

1. Sterngriff an der Haltekralle lösen und entsprechend dem Holzdurchmessers längs und quer verstellen (Bild 4).
2. Sterngriff wieder festziehen.

Montage Spaltkreuz

1. Die Fixierschraube (Bild 5-1) etwas in das Spaltkreuz eindrehen.
2. Spaltkreuz aufstecken und die Fixierschraube in die Aussparung des Spaltmessers drehen, um das Spaltkreuz ganz nach oben zu ziehen.
3. Endposition mit der Kontermutter (Bild 5-2) sichern.

Netzanschluss

Die Stromzuführung erfolgt über eine Schalter-Stecker-Kombination (Bild A-8).

Der Schalter ist mit einer Unterspannungsauslösung im Schalter ausgestattet. Dies verhindert ein selbstständiges Wiederanlaufen des Motors bei Stromunterbrechung. Der Motor muss durch Drücken des grünen Einschaltknopfes neu eingeschaltet werden.

1. Anschlussleitung am Gerät einstecken.
2. Anschlussleitung mit Stromnetz verbinden.

Hinweis:

Beim Holzspalter mit Drehstrommotor (LHS 7000) die Drehrichtung des Motors prüfen. Die Drehrichtung muss mit dem Pfeil auf dem Lüfterdeckel übereinstimmen. Ist dies nicht der Fall muss eine Umpolung am Stecker mittels Phasenwender durchgeführt werden.

Achtung!

Die Falsche Drehrichtung führt zu Beschädigungen der Hydraulikpumpe.

Umpolung des Steckers

1. Mit einem Schlitzschraubendreher den Phasenwender des Steckers eindrücken und um 90° drehen, siehe Bild 6.
2. Stromversorgung herstellen und die Drehrichtung des Motors erneut prüfen.

Betrieb

Vorsicht!

Holzspalter darf nur betrieben werden, wenn keine Teile (z. B. Schutzbügel) fehlen oder defekt sind und wenn die Anschlussleitung keine Beschädigungen aufweist.

Vor jedem Einsatz

1. Sichtkontrolle des Holzspalters durchführen.
2. Der Holzspalter darf nicht in Betrieb genommen werden, wenn Teile des Gerätes fehlen, defekt oder lose sind.
3. Sichtkontrolle der Anschlussleitung durchführen. Eine defekte Anschlussleitung (z. B. mit Rissen, Schnitt-, Quetsch- oder Knickstellen in der Isolation) darf nicht verwendet werden.
4. Sichtkontrolle auf Leckstellen der Hydraulik.

Holzspalter in Betrieb nehmen

Vorsicht!

Holzspalter darf nur von einer Person bedient werden.

1. Holzspalter waagrecht auf ebenen, festen Untergrund stellen.
   Holzspalter nicht auf die Anschlussleitung stellen!

2. Anschlussleitung so verlegen, dass diese nicht geknickt, gequetscht oder auf andere Weise beschädigt werden kann.

3. Sterngriffe aus dem Gehäuse lösen, Standfüße nach außen klappen und mit den Sterngriffen sichern.

4. Spaltisch auf die Höhe des zu spaltenden Holzes einstellen, siehe Bild 7. Der Spaltisch muss sicher einrasten und waagerecht stehen.
5. Beim Modell LHS 6000, LHS 7000 den Schwenktisch ein- oder ausschwenken. Im eingeschwenkten Zustand den Schwenktisch mit dem Rasthebel sichern, siehe Bild 8.

Achtung!

Wenn die Spaltsäule in unterster Position ist, fährt diese automatisch in die obere Endposition, wenn der Motor eingeschaltet wird.

1. Ölmessstab um 2 Umdrehungen lösen.
2. Motor durch Drücken des grünen Einschaltknopfes einschalten.
3. Bei Bedarf den Hub der Spaltsäule einstellen, siehe Abschnitt Hubbegrenzung.
4. Holzstück auf den Spaltisch stellen und mit den Haltekrallen festhalten.
5. Die beiden Bedienhebel nach unten drücken. Der Spaltvorgang beginnt.
6. Nach Beenden des Spaltvorganges beide Bedienhebel anheben, damit die Spaltsäule nach oben fährt.

Vorsicht!

Erst wenn die Spaltsäule in der oberen Endposition steht, darf das gespaltene Holz vom Spaltisch genommen werden.

Hinweis:

Bei schwer zu spaltendem Holz das Spaltmesser, leicht einfetten.

Hubbegrenzung

1. Ein Holzstück auf den Spaltisch stellen.
2. Beide Bedienhebel drücken und das Spaltmesser bis auf 2 cm heranfahren.
3. Einen Bedienhebel loslassen und den Motor ausschalten. Das Spaltmesser bleibt in dieser Position stehen.
4. Feststellschraube (Bild 9-2) lösen, die Hubstange (Bild 9-1) ganz nach oben ziehen und die Feststellschraube festziehen.

Transport

1. Spaltmesser ganz nach unten fahren und Motor ausschalten.

Vorsicht!

Vor jeder Ortsveränderung den Gerätestecker ziehen.

Achtung!

Muss der Holzspalter transportiert werden, muss der Ölmessstab festgeschraubt werden, da sonst Hydrauliköl ausläuft.

1. Sterngriffe der Standfüße lösen, Standfüße einklappen und mit den Sterngriffen sichern.
2. Die beiden Bedienhebel vorne mit einem Spanngummi sichern, siehe Bild 10.
3. Am Bügel an der Spaltsäule den Spalter leicht nach hinten kippen, bis die Räder auf dem Boden aufstehen. In dieser Stellung kann der Holzspalter leicht transportiert werden.

Wartung und Pflege

Vorsicht!

Vor allen Arbeiten am Holzspalter, Holzspalter ausschalten und vom Stromnetz trennen. Reparaturen am Holzspalter dürfen nur durch Fachbetriebe durchgeführt werden.

Pflegearbeiten

Spaltsäule fetten

1. Vor jedem Einsatz ist die Spaltsäule mit einem harz- und säurefreien Fett einzufetten. Dies erhöht die Lebensdauer der Gleitbacken.

Wartungsarbeiten

Schärfen des Spaltkeiles

1. Den Spaltkeil bei Bedarf mit einer geeigneten Feile schärfen.

Ölstand Hydrauliköl prüfen

Hinweis:

Den Hydraulikölstand immer bei eingefahrener Spaltsäule prüfen. Der Holzspalter muss waagerecht stehen.

1. Ölmessstab herausschrauben und mit einem sauberen, fuselfreiem Lappen abwischen.
2. Ölmessstab einstecken (nicht einschrauben) und wieder herausziehen. Der Ölpegel muss zwischen den Markierungen "min" und "max" liegen, siehe Bild 11. Bei Bedarf Hydrauliköl nachfüllen.
3. Dichtung (Bild 11-1) auf Beschädigung prüfen und bei Bedarf erneuern.

Achtung!

Zum Nachfüllen muss Hydrauliköl der

Viskositätsklasse HLP 46 verwendet

werden.

Ein Ölwechsel ist nicht erforderlich.

Störungen

Bei auftretenden Störungen Holzspalter ausschalten und Netzstecker ziehen. Störung die nicht anhand der nachfolgenden Tabelle behoben werden können, vom autorisierten Fachbetrieb beheben lassen.

Störung	Ursache	Beseitigung
Spaltsäule fährt nicht aus/ein zu wenig Hydrauliköl Hydrokursprüng	Falsche Drehrichtung des Motors (bei LHS 7000)	Drehrichtung kontrollieren
	rauliköl nachfüllen
Spaltmesser hat keine Kraft Auslösegestänge verbogen	zu wenig Hydrauliköl Hydrauliköl nachfüllen
	Von Fachwerkstatt prüfen lassen
Motor läuft nicht an	Thermoschalter hat abgeschaltet Warten bis der Motor abgekühlt ist.
	Netzstecker oder Steckdose defekt Vom Elektrofachmann prüfen lassen
	Kabel defekt Ersetzen
Hydraulikpumpe pfeift, die Spaltsäule bewegt sich ruckartig	zu wenig Hydrauliköl Hydrauliköl nachfüllen
Grüner Einschaltknopf hält nicht nach Eindrücken	kein Nullleiter angeschlossen	Kabel und Stromnetz vom Elektrofachmann prüfen lassen
	Defekte Sicherung (nur bei LHS 7000)
	Eine Phase fehlt (nur bei LHS 7000)	Kabel vom Elektrofachmann prüfen lassen
	Schalter defekt Ersetzen
Motor wird sehr heiß Kabel	querschnitt zu klein Kabel mit größeren	Kabel und Stromnetz vom Elektrofachmann prüfen lassen
	Eine Phase fehlt (nur bei LHS 7000)

Umweltschutz, Entsorgung

Ausgediente Geräte nicht über den Hausmüll entsorgen!

Verpackung, Gerät und Zubehör sind aus recyclingfähigen Materialien hergestellt und entsprechend zu entsorgen.

Zubehör

Erhältliches Zubehör für alle Holzspalter siehe Bild B.

Safety instructions

Art.Nr. 112424 AL-KO

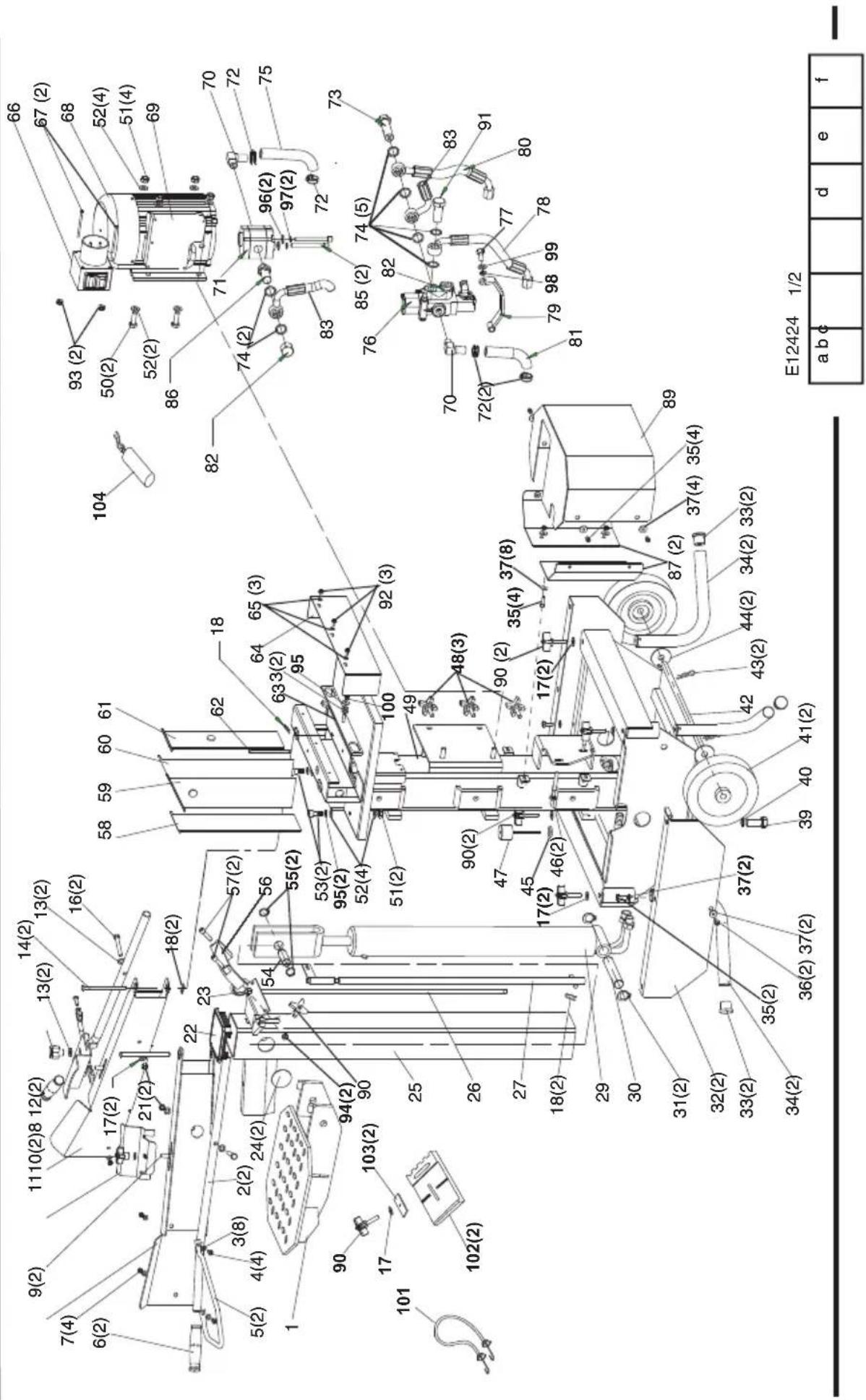

Holzspalter LHS 5500

Art.Nr. 112424 AL-KO

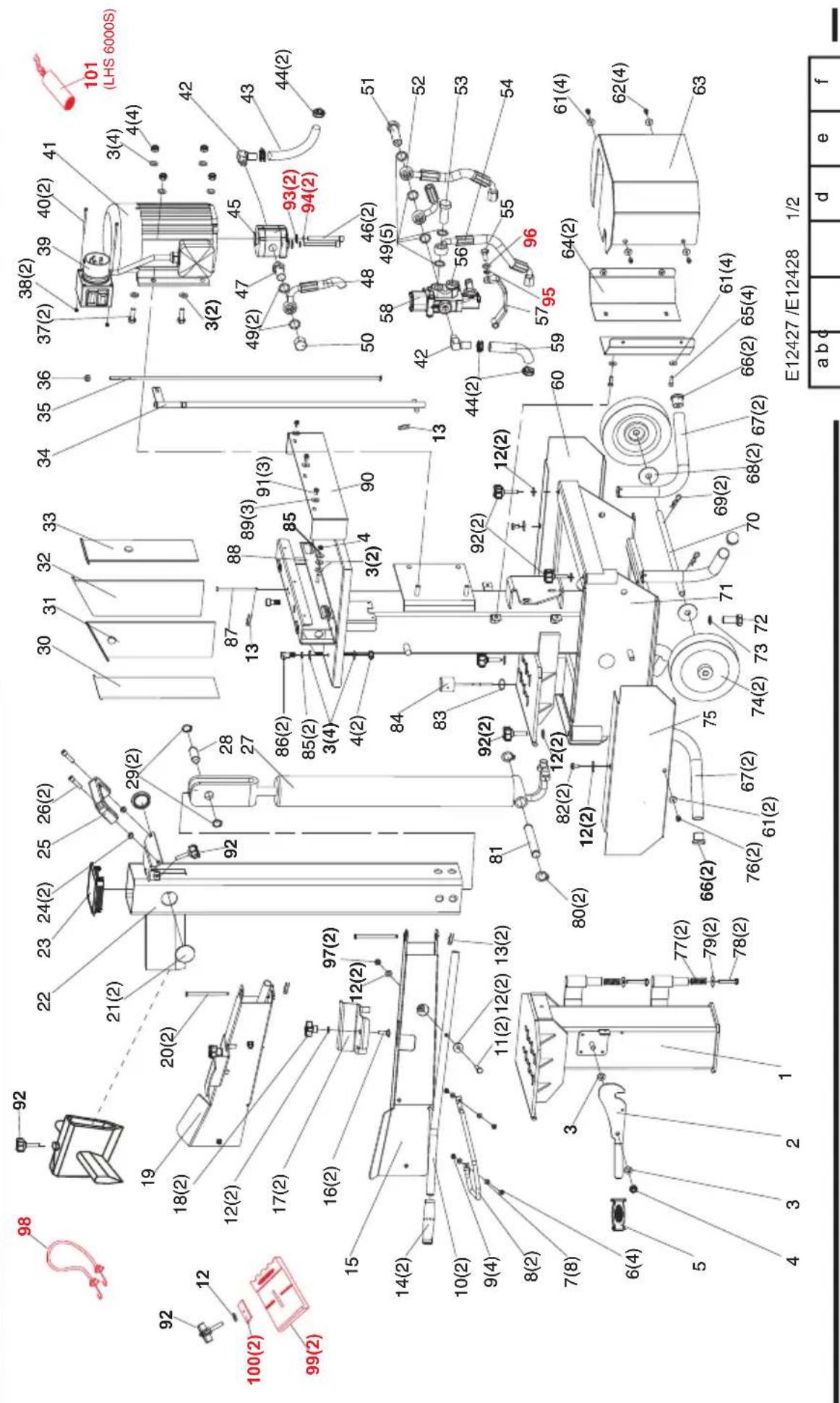

Holzspalter LHS 5500 S

73 4	11055	Bolzen
		Ventilstopfen M20x1,5
		Hochdruckschlauch 3 U
		Bügel
		Hochdruckschlauch 1(W)
81	411063	Unterdruckschlauch 2 ( R)
82	411064	Stopfen
83	411065	Hochdruckschlauch 2(D)
84 4	11066	Ventil
85	411067	Schraube ISKT
86	411068	Pumpendüse
069 Abdeckplatte hinten
90	411071	Flügelschraube
91	411072	Bolzen
92 4	11073	Schraube M5x10
93	411074	Sicherungsmutter M4
94	411075	Mutter Sich- M8
95	411076	Scheibe 10
96	411077	Scheibe
97	411078	Scheibe
98	411079	Scheibe
99	411080	Scheibe
100	411081	Scheibe 10
101	411082	Spanngummi
102	411083	Haltekrallen Kunststoff
103	411084	Halteplatte
104	510220	Kondensator 50 MF

E12424 2/2

a

b

c

d

e

f

Pos.	Art.Nr.	Bezeichnung	Pos.	Art.Nr.	Bezeichnung
1 4	0988	Arbeitstisch 39 411021 Ölablaßschraube 72	41105	4 Schlauchklemme
2 4	0989	Schalthebel 40 411022			Scheibe
3 4	0990	Scheibe 6 41 411023 Rad 74 411056	Scheibe
4 4	0991	Schraube M6x16 42 411024 Radachse 75 411057	Ölansaugschlauch
5 4	0992	Schutzbügel 43 411025 Federstecker 76 411058
6 4	0993	Handgriff 44 411026 Scheibe 77 411059 Bolzen SKT
7 4	0994	Mutter 45 411027 O-Ring			78 411060
8 4	0995	Schutzblech links 46 411028 Bolzen M8x70			79 411061
9 4	0996	Bolzen M8x25 47 411029 Öldeckel			80 411062
10	410997	Haltekrallen	48	411030	Flügelschraube
11	410998	Schutzblech rechts	49	411031	Grundrahmen
12	410999	Flügelmutter	50	411032	Bolzen SKT M10x30
13	411000 Scheibe 8	51 411033			Mutter Sich- M10
14	411001	Bolzen Handschutz	52	411034	Scheibe 10
16	411002	Schraube SKT M8x50	53	411035	Schraube ISKT M10x20
17	411003	Scheibe 8	54 411036 Achse Zylinder kurz		8
18	411004	Federstecker 55 411037 Seegering 89	411070 Abdeckung Pumpe
21	411005	Mutter Sich- M8	56	411038	Handgriff Kst.
22	411006	Abdeckung	57	411039	Schraube ISKT M 8x30
23	411007 Mutter	58 411040			Kunststoffeinlage Y2
24	411008	Abdeckkappe rund	59	411041	Kunststoffeinlage Y4
25	411009	Rahmen mit Spaltkeil	60	411042	Kunststoffeinlage Y3
26	411010	Führungsstange	61	411043	Kunststoffeinlage Y1
27	411011	Führungsrohr	62	411044	Bolzen
29	411012	Hubzylinder	63	411045	Montageblech
30	411013	Achse Zylinder lang	64	411046	Abdeckung
31	411014	Seegering	65	411047	Scheibe
32	411015	Abdeckplatte seitlich	66	411048	Schalter
33	411016	Rohrstopfen	67	411049	Schraube M4x60
34	411017	Fussrohr	68	411050	Motor LHS 5500 S
35	411018	ISTK-Schraube M6x10	69	411051	Klemmkasten
36	411019	Schraube M6x12	70	411052	Winkelventil
37	411020 Scheibe 6		71 411053 Pumpe

Holzspalter LHS 6000 S Holzspalter LHS 7000 S
Art.Nr. 112427 Art.Nr. 112428 AL-KO

Holzspalter LHS 6000 S Holzspalter LHS 7000 S

Art.Nr. 112427 Art.Nr. 112428 AL-KO

	411025	Federstecker
	411123	Radachse
	411124	Grundrahmen LHS 6000 S
	411125	Grundrahmen LHS 7000 S
	411126	Bolzen SKT M16x25
73	411127	Scheibe 16
74	411023	Rad
75	411128	Abdeckung seitlich H2
76	411019	Schraube M6x12
	411129	Feder
78	411130	Bolzen SKT M8x65
79	411131	Scheibe 8
80	411132	Seegering 22
81	411133	Achse Zylinder lang
82	411134	Bolzen SKT M8x12
83	411135	O-ring 32x3.55
84	411136	Öldeckel
85	411076	Scheibe 10
86	411035	Schraube ISKT M10x20
87	411137	Bolzen 2
88	411138	Montageblech
89	411047	Scheibe
90	411139	Abdeckblech
91	411073	Schraube M5x10
92	411071	Flügelschraube
93	411077	Scheibe
94	411078	Scheibe
95	411079	Scheibe
96	411080	Scheibe
97	411005	Mutter Sich- M8
98	411082	Spanngummi
99	411083	Haltekrallen Kunststoff
	411084	Halteplatte
101	411140	Kondensator

E12427 /E12428 2/2

a

b

c

d

e

f

os. A	rt.Nr. Bezeichnung
36	411097	Mutter M8 69
	411032	Bolzen Skt M10x30 70
	411074	Mutter Sich- M6 71
	411098	Schalter 71
	411049	Schraube M4x60 72
	411099	Motor 6 Tonnen
41	411100	Motor 7 Tonnen
42	411101	Winkelventil
	411102	Ölansaugschlauch
44	411103	Schlauchklemme 77
45	411104	Pumpe
46	411105	Schraube ISKT
47	411106	Pumpendüse
	411107	Hochdruckschlauch 2 (D)
49	411108	Scheibe
	411109	Stopfen
51	411110	Bolzen
52	411111	Hochdruckschlauch 1 (W)
53	411112	Bolzen G1
	411113	Hochdruckschlauch 3 (U)
55	411114	Bolzen SKT.
56	411115	Ventilstopfen M20x1,5
	411116	Bügel
	411117	Ventil
59	411118	Unterdruckschlauch 2
60	411119	Abdeckung seitlich
61	411020	Scheibe 6
62	411018	Schraube ISKT M6x10
	411120	Abdeckung Pumpe
64	411121	Abdeckung hinten
65	411122	Bolzen SKT M6x10
66	411016	Rohrstopfen
67	411017	Fussrohr 100
68	411026	Seegering

Pos.	Art.Nr.	Bezeichnung	Pos.	Art.Nr.	Bezeichnung
1	411085	Tisch	schwenkbar
2	411086		Spannhebel	37
3	411034		Scheibe	10	38
4	411033		Mutter	Sich-	M10 39
5	411087		Handgriff	40
6	410991		Schraube	M6x16	41
7	410990		Scheibe	6
8	410992		Schutzbügel
9	410994		Mutter	Sich-	M6 43
10	410989		Schalthebel
11	411002		Bolzen	SKT	M8x50
12	411000		Scheibe	8
13	411004		Federstecker
14	410993		Handgriff	48
15	410998		Schutzblech	rechts
16	410996		Schraube	M8x25	50
17	410997		Haltekralle
18	410999		Flügelmutter
19	410995		Schutzblech	links
20	411001		Bolzen	Handschutz	54
21	411008		Abdeckkappe	rund
22	411088		Rahmen mit Spaltkeil
23	411006		Abdeckung	57
24	411075		Mutter	Sich-	M8 58
25	411038		Handgriff	Kst.
26	411039		Schraube	ISKT	M8x30
27	411089		Hubzylinder
28	411090		Achse	Zylinder	kurz
29	411091	Seegering	63
30	411467		Kunststoffeinlage	1
31	411092		Kunststoffeinlage	4
32	411093		Kunststoffeinlage	3
33	411094		Kunststoffeinlage	2
34	411095		Führungsrohr
35	411096		Führungsstange

2015年1月1日

2016年1月1日

34.89.17 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 10:00:00 11.12.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11.34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11:34.28 11.34.28 11:34.28 11:34.28 11:34.28 11:55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.55.

EG-Konformitätserklärung

Hiermit erklären wir, dass dieses Produkt, in der von uns in Verkehr gebrachten Ausführung, den Anforderungen der harmonisierten EG-Richtlinien, EG-Sicherheitsstandards und den produktspezifischen Standards entspricht.

Produkt

Holzspalter

Seriennummer

G4064065

Typ

LHS 5500

LHS 6000

LHS 7000

Schallleistungspegel

gemessen / garantiert 86 / 88 dB(A)

Hersteller

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EG-Richtlinien

2006/42/EG (2009-12-29 ...)

2006/95/EG

2004/108/EG

2000/14/EG (13)

Konformitätsbewertung

2000 /14/EG

Anhang VI

Bevollmächtigter

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisierte Normen

EN 60335-1; VDE 0700-1:2007-02

EN 60204-1; VDE 0113-1:2007-06

EN 60204-1/A1; VDE 0113-1/A1:2008-01

EN 609-1:1999-05

EN 609-1/A1:2004-05

EN 609-1/A2:2008-04

Kötz, 2010-02-03

Etwaige Material- oder Herstellungsfehler am Gerät beseitigen wir während der gesetzlichen Verjährungsfrist für Mängelansprüche entsprechend unserer Wahl durch Reparatur oder Ersatzlieferung.

Die Verjährungsfrist bestimmt sich jeweils nach dem Recht des Landes, in dem das Gerät gekauft wurde.

Unsere Garantiezusage gilt nur bei: Die Garantie erlischt bei:

Sachgemäßer Behandlung des Gerätes ■

Beachtung der Bedienungsanleitung ■

Verwendung von Original-Ersatzteilen ■

Reparaturversuchen am Gerät ■

Technischen Veränderungen am Gerät ■

nicht bestimmungsgemäßer Verwendung

(z. B. gewerblicher oder kommunaler Nutzung)

Von der Garantie ausgeschlossen sind:

Lackschäden, die auf normale Abnutzung zurückzuführen sind ■

Verschleißteile, die auf der Ersatzteilkarte mit Rahmen ■ xxxxgekennzeichnet sind

- Verbrennungsmotoren – Für diese gelten die separaten Garantiebestimmungen der jeweiligen Motorenhersteller

Im Garantiefall wenden Sie sich bitte mit dieser Garantieerklärung und dem Kaufbeleg an Ihren Händler oder die nächste autorisierte Kundendienststelle. Durch diese Garantiezusage bleiben die gesetzlichen Mängelansprüche des Käufers gegenüber dem Verkäufer unberührt.
