INSTRUKCJA OBSŁUGI LHS 6000 AL-KO

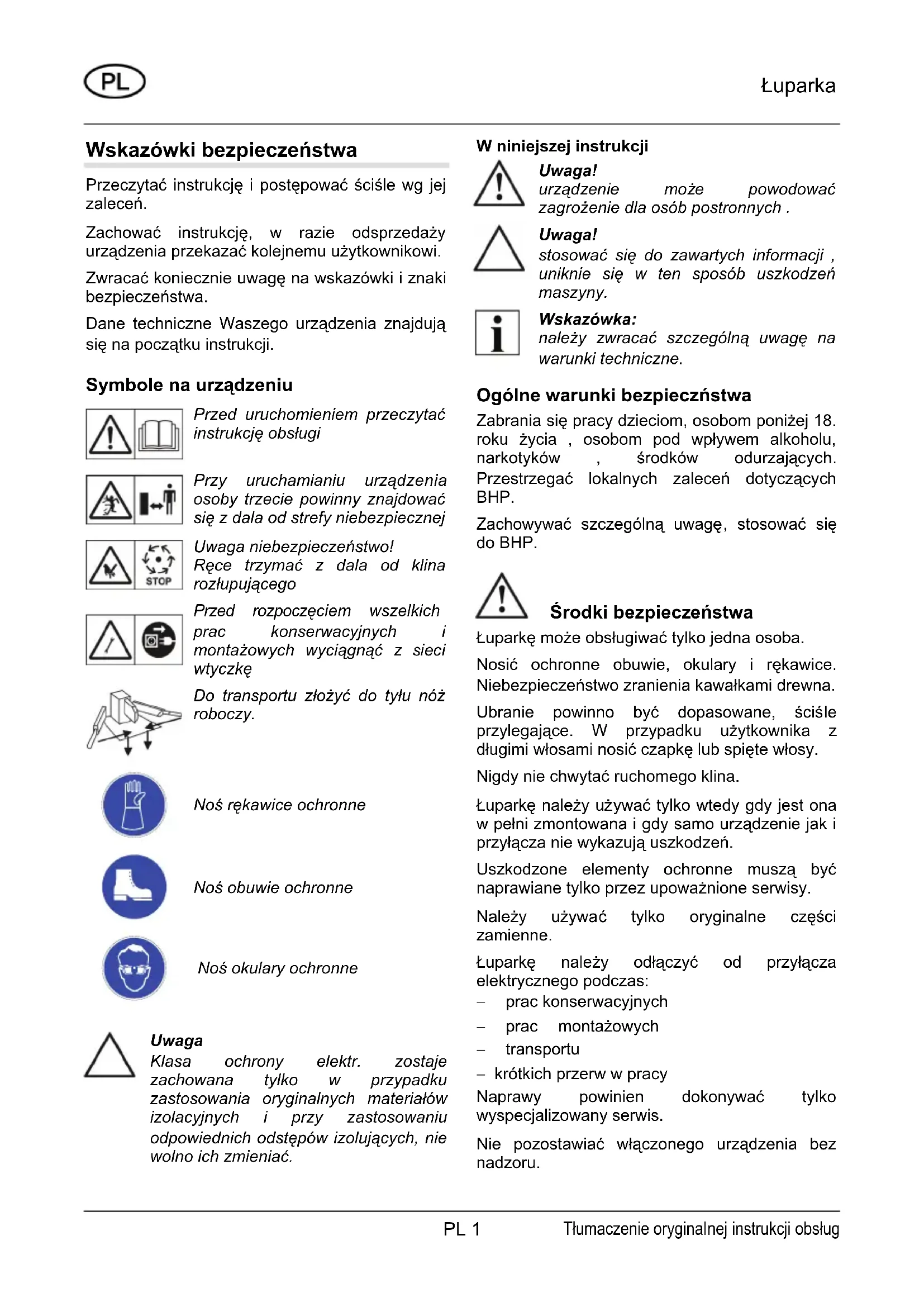

Wskazówki bezpieczeństwa
Przeczytać instrukcję i postępować ściśle wg jej zaleceń.
Zachować instrukcję, w razie odsprzedaży urządzenia przekazać kolejnemu użytkownikowi.
Zwracać koniecznie uwagę na wskazówki i znaki bezpieczeństwa.
Dane techniczne Waszego urządzenia znajdują się na początku instrukcji.
Symbole na urządzeniu
Przed uruchomieniem przeczytać instrukcję obsługi
Przy uruchamianiu urządzenia osoby trzecie powinny znajdować się z dala od strefy niebezpiecznej
Uwaga niebezpieczeństwo! Rece trzymać z dala od klina rozłupującego
Przed rozpoczęciem wszelkich prac konserwacyjnych i montażowych wyciągnąć z sieci wtyczkę
Do transportu złożyć do tyłu nóż roboczy.
Noś rękawice ochronne
Noś obuwie ochronne
Noś okulary ochronne
Uwaga
Klasa ochrony elektr. zostaje zachowana tylko w przypadku zastosowania oryginalnych materiałów izolacyjnych i przy zastosowaniu odpowiednich odstępów izolujących, nie wolno ich zmieniać.
W niniejszej instrukcji
Uwaga!
urządzenie może powodować zagrożenie dla osób postronnych.
Uwaga!
stosować się do zawartych informacji, uniknie się w ten sposób uszkodzeń maszyny.
Wskazówka:
należy zwracać szczególną uwagę na warunki techniczne.
Ogólne warunki bezpieczństwa
Zabrania się pracy dzieciom, osobom poniżej 18. roku życia, osobom pod wpływem alkoholu, narkotyków, środków odurzających.
Przestrzegać lokalnych zaleceń dotyczących BHP.
Zachowywać szczególnie uwagę, stosować się do BHP.
Środki bezpieczeństwa
Łuparkę może obsługiwać tylko jedna osoba.
Nosić ochronne obuwie, okulary i rękawice. Niebezpieczeństwo zranienia kawałkami drewna.
Ubranie powinno być dopasowane, ściśle przylegające. W przypadku użytkownika z długimi włosami nosić czapkę lub spięte włosy.
Nigdy nie chwytać ruchomego klina.
Łuparkę należy używać tylko wtedy gdy jest ona w pełni zmontowana i gdy samo urządzenie jak i przyłącza nie wykazują uszkodzeń.
Uszkodzone elementy ochronne muszą być naprawiane tylko przez upoważnione serwisy.
Należy używać tylko oryginalne części zamienne.
Łuparkę należy odłączyć od przyłącza elektrycznego podczas:
– prac konserwacyjnych
- prac montażowych
- transportu
- krótkich przerw w pracy
Naprawy powinien dokonywać tylko wyspecjalizowany serwis.
Nie pozostawiać włączonego urządzenia bez nadzoru.
Nie uruchamiać urządzenia w obecności osób postronnych.
Nie używać łuparki w trakcie deszczu, nie pozostawiać jej na deszczu, nie polewać wodą – niebezpieczeństwo porażenia prądem.
Nie wolno przebywać w pobliżu urządzenia osobom postronnym, zwracać szczególną uwagę na dzieci i zwierzęta.
Obsługujący ponosi pełną własną odpowiedzialność za ewentualny wypadek z osobą postronna.
Obszar roboczy utrzymywać w czystości i ładzie – niebezpieczeństwo potknięcia się.
Zasady bezpiecznego użytkowania
Wyłącznik przeciążeniowy
W przypadku przeciążenia łuparki, wyłącznik przeciążeniowy wyłącza urządzenie.
Nie wykorzystywać wyłącznika przeciążeniowego jako normalnego wyłącznika.
Jeśli wyłącznik przeciążeniowy wyłączyć urządzenie należy wtedy:
- Odłączyć łuparkę z prądu.
- Usunąć przyczynę przeciążenia.
- Po kilkuminutowym przestygnięciu urządzenia ponownie podłączyć do prądu i uruchomić.
Podłączenie elektryczne
Stosować przedłużacz w osłonie gumowanej wg H07RN-F przekrój żyły co najmniej 2,5 mm².
Dopuszcza się przedłużacz o maks. długości 10 m. Dłuższy przedłużacz może powodować spadek efektywności pracy lub uszkodzenie łuparki.
Przewód elektryczny, gniazdo i wtyczka nie mogą być uszkodzone.
Naprawy przewodu, wtyczki, gniazda muszą być przeprowadzane tylko w wyspecjalizowanym zakładzie elektrycznym. Nie wolno używać uszkodzonych przewodów (posiadających rysy, zagniecenia, uszkodzenia izolacji).
Wtyczki nie pozostawiać w środowisku wilgotnym.
Uwaga!
Nie uszkadzać przedłużacza lub rozłączać go.
W przypadku uszkodzenia postępować następująco:
- Odłączyć natychmiast urządzenie z prądu.
Warunki podłączenia elektrycznego: Modele LHS 5500, LHS 6000
– 230 V/50 Hz prąd przemienny
- Minimalny przekrój przewodu elektrycznego = 2,5 mm ^2
- Minimalne zabezpieczenie elektryczne 16 A Model LHS 7000
- 400 V 3\~/50 Hz prąd trójfazowy
- Podłączenie sieciowe 5 - cio żyłowe: 3P+N+SL L
- Minimalny przekrój przewodu elektrycznego = 2,5 mm²
- Minimalne zabezpieczenie elektryczne 16 A
- Kierunek obrotu silnika: w kierunku strzałek (na obudowie wirnika).
Kierunek obrotu sprawdzać każdorazowo po podłączeniu do prądu.
Warunki użytkowania
Łuparka jest przeznaczona do użytku przydomowego oraz w ogrodzie.
Zastosowanie łuparki do:
- Rozłupywania drewna, pod warunkiem nie przekraczania dopuszczalnych gabarytów klód.
Niedopuszczalne zastosowanie
- Zabrania się rozłupywania drewna, w których znajdują się metalowe elementy jak gwoździe, drut, skoble itp.
- Zabrania się używania urządzenia w atmosferze grożącej wybuchem.
- Zabronione jest każde inne zastosowanie łuparki niż dopuszczalne.
Opis urządzenia rys. A
1 Uchwyt transportowy
2 Nóż rozłupujący
3 Ramiona robocze z uchwytem i osłoną rąk
4 Stół roboczy
5 Zasobnik z olejem hydraulicznym
6 Nóżki podporowe
7 Silnik
8 Wyłącznik z gniazdem
9 Kolumna robocza
10 Podstawa uchylna
11 Dźwignia zabezpieczająca
12 Krzyżak rozłupujący
13 Gumy dociągowe
Wypakowanie/montaż
Uwaga!
Łuparkę używać tylko po całkowitym jej zmontowaniu.
- Sprawdzić zawartość opakowania wg rys. A. W przypadku braku poinformować sprzedawcę.
Wskazówka:
Potrzebne do montażu urządzenia pokazane na rys. C. Nie ma ich w zestawie.
Montaż ramion roboczych
- Natłuścić łżyska ramion roboczych z góry i z dołu (rys 2).
- Ramię osadzić w taki sposób, aby rura umieszczona była w wolnym miejscu poprzecznego łączenia (rys 2).
- Sworznie zabezpieczające przesunąć od góry z lewej strony przez rurę, zabezpieczyć śrubą i zawleczką (rys 3).
Ustawianie pazura oporowego
Pazur oporowy można ustawiać w zależności od średnicy rozłupywanej kłody. Muszą one być ustawiane po obu stronach jednakowo.
- Poluzować śrubę gwiazdkową i odpowiednio ustawić wzdłuż lub na szerokość (rys 4).
- Ponownie dokręcić śrubę.
Montaż krzyżaka rozłupującego
- Śrubę dociągową (rys 5-1) trochę wkręcić w krzyżak.
- Krzyżak nasadzić i dokręcić śrubą w wolnej przestrzeni, obrócić noż rozłupujący i wysunąć go ku górze.
- Dokręcić nakrętka kontrującą (rys 5-2).
Podłączenie sieciowe
Dopływ prądu (zasilanie) następuje przez połączenie kombi gniazdo/wyłącznik (rys A-8).
Wyłącznik jest wyposażony zabezpieczenie przeciążeniowe. Zapobiega to samoczynnemu, ponownemu uruchomieniu silnika w przypadku zaniku napięcia. Silnik uruchamia się po ponownym wciśnięciu zielonego przycisku.
- Podłączyć przewód do urządzenia.
- Podłączyć przewód zasilający do prądu.
Wskazówka:
W przypadku łuparki (LHS 7000) sprawdzić kierunek obrotu osi silnika. Musi on być zgodny ze strzałąka na obudowie wentylatora. Gdyby było odwrotnie należy zmienić podłączenie fazowe we wtyczce (zmiana biegunów fazy).
Uwaga!
Nieprawidłowe obroty silnika mogą doprowadzić do uszkodzenia pompy hydraulicznej.
Zmiana fazy wtyczki
- Wcisnąć płaski śrubokręt w gniazdo fazowe i obrócić je o 90°, jak na rys 6.
- Podłączyć prąd i na nowo sprawdzić kierunek obrotów silnika.
Załączanie
Uwaga!
Łuparkę można włączać tylko pod warunkiem całkowitego jej zmontowania. Nie wolno używać urządzenia, gdy brakują jakiekolwiek elementy lub noszą oznaki uszkodzenia.
Wykonaj przed każdym uruchomieniem
- Przeprowadzić kontrolę wzrokową.
- Nie włączać urządzenia, jeśli brakują jakiekolwiek części, są uszkodzone lub są poluzowane.
- Przeprowadzić kontrolę podłączenia elektrycznego pod kątem uszkodzeń (załamania przewodów, zgnieceń, zarysowań, nacięć izolacji itp.) - nie wolno uruchamiać łuparki.
- Kontrola wzrokowa szczelności hydrauliki.
Uruchomienie łuparki
Uwaga!
Łuparkę może obsługiwać tylko jedna osoba.
-
Łuparkę ustawić na twardej, wypoziomowanej powierzchni. Łuparki nie ustawiać na przyłączach elektrycznych.
-
Przyłącze elektryczne nie powinno być przygniecie, załamane lub w jakikołwiek inny sposób uszkodzone.
- Zluzować śruby gwiazdkowe, odciągnąć na zewnątrz nożki podporowe, ponownie skręcić śrubami.
- Ustawić stół roboczy na wysokości rozłupywanej klody, (rys 7). Stół roboczy musi być pewnie zamocowany i wypoziomowany.
- W modelu LHS 6000, LHS 7000 uchylną platformę w stanie przyciągniętym lub rozłożonym zamocować dźwignią mocującą (rys 8).
Uwaga!
Jeśli ramię rozłupujące jest w najniższym położeniu, wraca automatycznie w górę po włączeniu silnika.
- Miarkę poziomu oleju poluzować o 2 obroty.
- W trakcie użytkowania ustawić skok ramienia roboczego, sprawdzić granicę zakresu.
- Ustawić kłodę i umocować ją uchwytem z pazurami oporowymi.
- Wcisnąć do dołu dźwignie robocze, rozpoczyna się rozłupywania.
- Po rozłupaniu oba ramiona unieść ku górze, ramię robocze uniesie się.
Uwaga!
Rozłupaną kłodę można wyjąć dopiero wtedy, gdy ramię robocze znajdzie się w pozycji końcowej na górze.
Wskazówka;
Przy twardym drewnie nóż rozłupujący można lekko natłuścić.
Ograniczenie skoku
- Ustawić kłodę na stole roboczym.
- Docisnąć ramiona w taki sposób, by nóż zagłębił się na ok. 2 cm.
- Poluzować jedno z ramion, wyłączyć silnik. Nóż rozłupujący pozostanie w tej pozycji.
- Śruby nastawne (rys 9-2) poluzować, prowadnicę skokową (rys 9-1) podciągnąć do góry, dociągnąć śruby nastawne.
Transport
- Opuścić do dołu mechanizm rozłupujący, wyłączyć silnik.
Uwaga!
Przed każdym przemieszczeniem łuparki odłączyć urządzenie z prądu.
Uwaga!
Jeśli łuparka będzie transportowana, należy mocno przykręcić miarkę poziomu oleju, w celu uniknięcia wycieku oleju.
- Śruby gwiazdkowe poluzować, nóżki złożyć i zabezpieczyć śrubami gwiazdkowymi.
- Oba ramiona robocze z przodu zabezpieczyć gumą, (rys 10).
- Pochylić lekko do tyłu trzymając za uchwyt ramienia roboczego tak by kółka złapały kontakt z podłożem. W takiej pozycji można transportować urządzenie.
Konserwacja i czyszczenie
Uwaga!
Przed każdą z czynności konserwacyjnych koniecznie należy odłączyć urządzenie z prądu. Naprawy mogą odbywać się tylko w specjalistycznych serwisach.
Czyszczenie
Smarowanie ramienia roboczego
- Przed każdym użyciem wskazane jest nasmarowanie ramienia roboczego smarem żywicznym obojętnym. Przedłuży to żywotność zacisków ślizgowych.
Pielęgnacja
Ostrzenie klina rozłupującego
- W razie potrzeby można naostrzyć klin pilnikiem.
Sprawdzanie stanu oleju hydraulicznego
Wskazówka:
Stan oleju hydraulicznego sprawdzać przy opuszczonym ramieniu roboczym. Łuparka musi być wypoziomowana..
- Wykręcić miarkę oleju, wytrzeć czystą, bez włókien ściereczką.
- Wsunąć wskaźnik (nie wkręcać) i ponownie go wysunąć. Poziom oleju powinien znajdować się między wskazaniem "min" i "max" I (rys 11). W zależności potrzeby uzupełnić olejem hydraulicznym.
- Sprawdzić uszczelnienie (rys 11-1) pod kątem uszkodzenia, w razie potrzeby wymienić.
Uwaga!
W celu uzupełnienia oleju stosować olej o klasie lepkości HLP 46.
Wymiana oleju nie jest wymagana.
Usterki
W przypadku pojawienia się usterki wyłączyć urządzenie i odłączyć z prądu. Usterki, której nie można wg załączonej tabeli usunąć, należy zgłosić się do autoryzowanego serwisu.
| Usterka | Przyczyna | Sposób |
| Ramię robocze nie działa | Błędny kierunek obrotów silnika (w LHS 7000) | Sprawdzić kierunek obrotów |
| Za mały stan oleju hydraulicznego | Dolać oleju hydraulicznego | |
| Nóż nie ma mocy | Hydraulicznego | Dolać oleju hydraulicznego |
| Zgięty pałąk roboczy | Do sprawdzenia przez serwis | |
| Silnik nie działa | Zadziałał wyłącznik przeciążeniowy | Odczekać do przestygnięcia silnika. |
| Uszkodzona wtyczka lub gniazdo | Sprawdzić przez elektryka | |
| Uszkodzony przewód Wymienić | ||
| Pompa hydrauliczna gwizdże, ramię robocze porusza się skokowo | Za mały stan oleju hydraulicznego | Dolać oleju hydraulicznego |
| Nie zaskakuje zielony przycisk włącznika | Brak przewodu zerowego | Sprawdzenie przez specjalistę elektryka |
| Uszkodzone uziemienie (przy LHS 7000) | ||
| Brak jednej fazy (przy LHS 7000) | Sprawdzenie przez specjalistę elektryka | |
| Uszkodzony włącznik | Wymienić | |
| Silnik grzeje się | Za mały przekrój przewodu | Zastosować przewód o większym przekroju |
| Brak jednej fazy (przy LHS 7000) | Sprawdzenie przez specjalistę elektryka. |
Ochrona środowiska, utylizacja
Nie wyrzucać do śmieci domowych uszkodzonego sprzętu!
Opakowanie, urządzenie i oprzyrządowanie wykonane są z materiałów przetwarzalnych, nadających się po przetworzeniu do ponownego wykorzystania.
Akcesoria
Dostępne akcesoria do wszystkich łuparek – rys B.
Bezpečnostní pokyny
Deklaracja zgodności EWG
Niniejszym oznajmiamy, że ten produkt w wykonaniu dopuszczonym do obrotu odpowiada zharmonizowanym przepisom wytycznych UE, normom bezpieczeństwa UE i normom odnoszącym się do produktu.
Produkt
Łuparka
Numer seryjny
G4064065
Typ
LHS 5500
LHS 6000
LHS 7000
Poziom mocy dźwięku
zmierzony / gwarantowany 86 / 88 dB(A)
Producent
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Wytyczne UE
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Ocena zgodności
2000 /14/EG
załącznik VI
Pełnomocnik
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Normy zharmonizowane
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-03
Ewentualne wady materiałowe lub produkcji urządzenia usuwamy w przepisowym okresie gwarancji braku wad, po-przez naprawę lub wymianę według naszego wyboru. Okres gwarancji określany jest według przepisów kraju zakupu.
Gwarancja przysługuje tylko wtedy gdy: Gwarancja wygasa gdy:
Obchodzono się odpowiednio z urządzeniem ■
Przestrzegano instrukcji obsługi ■
Stosowano oryginalne części zamienne ■
Próbowano urządzenie naprawiać ■
Dokonywano zmian technicznych w urządzeniu ■
Stosowano urządzenie nizgodnie z przeznaczeniem (np. zawodowe lub komunalne zastosowanie)
Gwarancja nie obejmuje:
Uszkodzeń lakieru wynikłych z normalnego zużycia ■
Części podlegających zużyciu oznaczonych w wykazie XXX XXX (X) w ramkach
■ Spalonych silników – Dla nich obowiązują odrębne postanowienia gwarancyjne producenta silnika
W przypadku konieczności korzystania z gwarancji proszę się zwrócić do Waszego sprzedawcy lub autoryzowanej placówki serwisowej z niniejszą deklaracją gwarancji i dowodem zakupu. Udzielenie gwarancji nie ma wpływu na prawne możliwości roszczeń nabywcy względem sprzedawcy.
