MANUALE UTENTE LHS 6000 AL-KO

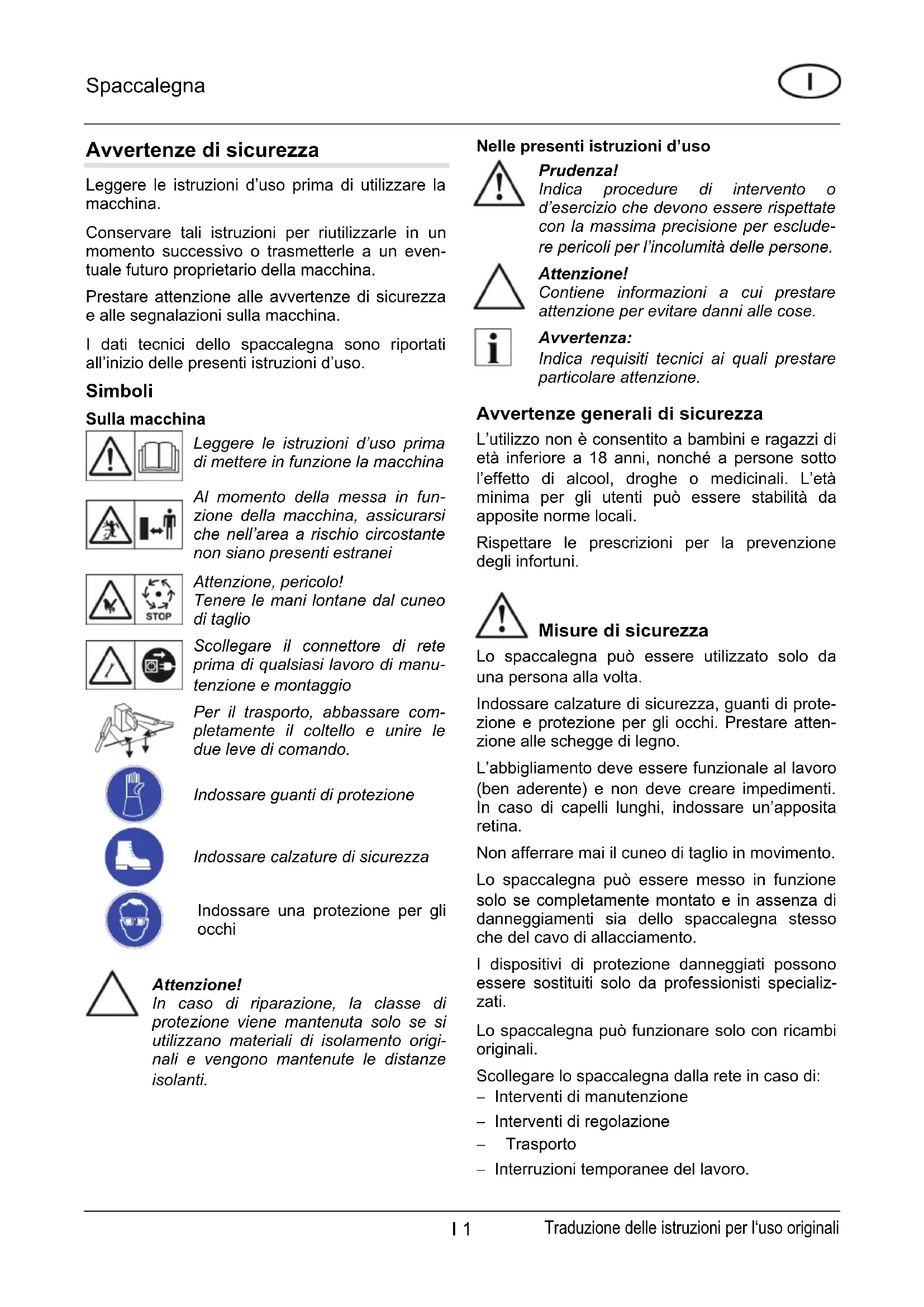

Avvertenze di sicurezza
Leggere le istruzioni d'uso prima di utilizzare la macchina.
Conservare tali istruzioni per riutilizzarle in un momento successivo o trasmetterle a un eventuale futuro proprietario della macchina.
Prestare attenzione alle avvertenze di sicurezza e alle segnalazioni sulla macchina.
I dati tecnici dello spaccalegna sono riportati all'inizio delle presenti istruzioni d'uso.
Simboli
Sulla macchina
Leggere le istruzioni d'uso prima di mettere in funzione la macchina
Al momento della messa in fun- zione della macchina, assicurarsi che nell'area a rischio circostante non siano presenti estranei
Attenzione, pericolo! Tenere le mani lontane dal cuneo di taglio
Scollegare il connettore di rete prima di qualsiasi lavoro di manutenzione e montaggio
Per il trasporto, abbassare completamente il coltello e unire le due leve di comando.
Indossare guanti di protezione
Indossare calzature di sicurezza
Indossare una protezione per gli occhi
Attenzione!
In caso di riparazione, la classe di protezione viene mantenuta solo se si utilizzano materiali di isolamento originali e vengono mantenute le distanze isolanti.
Nelle presenti istruzioni d'uso
Prudenza!
Indica procedure di intervento o d'esercizio che devono essere rispettate con la massima precisione per escludere pericoli per l'incolumità delle persone.
Attenzione!
Contiene informazioni a cui prestare attenzione per evitare danni alle cose.
Avvertenza:
Indica requisiti tecnici ai quali prestare particolare attenzione.
Avvertenze generali di sicurezza
L'utilizzo non è consentito a bambini e ragazzi di età inferiore a 18 anni, nonché a persone sotto l'effetto di alcool, droghe o medicinali. L'età minima per gli utenti può essere stabilità da apposite norme locali.
Rispettare le prescrizioni per la prevenzione degli infortuni.
Misure di sicurezza
Lo spaccalegna può essere utilizzato solo da una persona alla volta.
Indossare calzature di sicurezza, guanti di protezione e protezione per gli occhi. Prestare attenzione alle schegge di legno.
L'abbigliamento deve essere funzionale al lavoro (ben aderente) e non deve creare impedimenti. In caso di capelli lunghi, indossare un'apposita retina.
Non afferrare mai il cuneo di taglio in movimento.
Lo spaccalegna può essere messo in funzione solo se completamente montato e in assenza di danneggiamenti sia dello spaccalegna stesso che del cavo di allacciamento.
I dispositivi di protezione danneggiati possono essere sostituiti solo da professionisti specializzati.
Lo spaccalegna può funzionare solo con ricambi originali.
Scollegare lo spaccalegna dalla rete in caso di:
- Interventi di manutenzione
- Interventi di regolazione
- Trasporto
- Interruzioni temporanee del lavoro.
Le riparazioni sullo spaccalegna possono essere effettuate solo da tecnici specializzati.
Non lasciare lo spaccalegna incustodito.
Non azionare lo spaccalegna se nelle vicinanze si trovano persone non autorizzate.
Non utilizzare lo spaccalegna in caso di pioggia, non lasciarlo sotto la pioggia e non pulirlo con acqua: pericolo di scosse elettriche.
Nella zona di taglio non devono essere presenti estranei. Prestare attenzione anche a bambini e animali.
Chi utilizza lo spaccalegna è responsabile per eventuali infortuni di altre persone o danni alle loro cose.
Mantenere la zona di taglio sgombra da pezzetti di legno e altri oggetti – pericolo di inciampare.
Dispositivi di sicurezza
Salvamotore
In caso di sovraccarico del motore, il salvamoto-re lo spegne.
La funzionalità del salvamotore non deve essere disattivata.
Se il salvamotore ha disattivato lo spaccalegna, procedere come segue:
- Scollegare lo spaccalegna dalla rete di alimentazione.
- Eliminare la causa del sovraccarico.
- Dopo un intervallo di raffreddamento di alcuni minuti, riallacciare la corrente e avviare lo spaccalegna.
Cavo di allacciamento
Utilizzare solo cavi di gomma di qualità H07RN-F conforme a VDE 0282 parte 14 con diametro di almeno 2,5 mm².
La lunghezza massima consentita per i cavi è 10 m. Una lunghezza maggiore compromette la prestazione del motore e quindi la funzionalità dello spaccalegna.
Cavo di allacciamento, connettore e presa di accoppiamento non devono presentare alcun danno.
Le riparazioni di cavo di allacciamento, connetto-re e presa di collegamento possono essere effettuate solo da elettricisti specializzati. Non utilizzare un cavo di allacciamento difettoso (ad es. con lacerazioni oppure con tagli, schiacci-menti o piegature dell'isolamento).
Non bagnare i collegamenti a spina.
Prudenza!
Non danneggiare o separare il cavo di allacciamento.
In caso di danneggiamento, procedere come segue:
- Scollegare immediatamente il cavo dalla rete di alimentazione.
Requisiti elettrici:
Modelli LHS 5500, LHS 6000
- Corrente alternata 230 V/50 Hz
- Sezione trasversale minima del cavo di allacciamento = 2,5 mm ^2
- Protezione minima collegamento di rete = 16 A
Modello LHS 7000
- Corrente trifase 400 V 3\~/50 Hz
- Collegamento di rete e cavo di allacciamento a 5 fili: 3P+N+SL
- Sezione trasversale minima cavo di collegamento = 2,5 mm ^2
- Protezione minima collegamento di rete = 16 A
- Direzione di rotazione del motore:
In direzione della freccia (freccia sul coper- chio del ventilatore).
La direzione di rotazione deve essere verificata ogni volta che viene effettuato il collegamento alla rete.
Utilizzo proprio
Lo spaccalegna è concepito per l'utilizzo privato nella propria abitazione e in giardino.
Lo spaccalegna può essere impiegato esclusivamente per:
- Spaccare pezzi di legno già precedentemente tagliati, le cui misure non superano quelle previste dalle specifiche tecniche.
Utilizzo improprio
- È vietato spaccare pezzi di legno con componenti metallici quali chiodi, filo di ferro, graffette.
- Non è consentito l'impiego in aree esposte al rischio di esplosione.
- È vietato qualsiasi utilizzo diverso da quello considerato proprio.
Descrizione della macchina, figura A
1 Impugnatura per trasporto
2 Coltello
3 Bracci di comando con leva e protezione delle mani
4 Tavolo di taglio
5 Serbatoio olio idraulico
6 Piedi di appoggio
7 Motore
8 Combinazione connettore-interruttore
9 Colonna di taglio
10 Tavolo girevole
11 Leva di arresto sul tavolo girevole
12 Coltello a croce
13 Tenditori di gomma
Disimballaggio/Montaggio
Prudenza!
Lo spaccalegna può essere utilizzato solo dopo il montaggio completo di tutti i pezzi.
- Verificare il contenuto della confezione (figura A). In caso di pezzi mancanti, informare il rivenditore.
Avvertenza:
Lo strumento necessario per il montaggio è raffigurato nella figura C e non è compreso nella dotazione.
Montaggio dei bracci di comando
- Ingrassare la sede del cuscinetto del braccio di comando in alto e in basso (figura 2).
- Applicare il braccio di comando e inserire il tubo nella scanalatura del raccordo trasversale (figura 2).
- Inserire i bulloni di arresto dall'alto a sinistra del tubo e fissarli dal basso con rondella e coppiglia (figura 3).
Regolazione delle graffe di arresto
Le graffe di arresto possono essere regolate in base al diametro del legno. Le graffe di arresto devono essere regolate allo stesso modo su entrambi i lati.
-
Allentare la manopola a stella sulla graffa di arresto e regolare di conseguenza il diametro del legno in direzione longitudinale e trasversale (figura 4).
-
Serrare nuovamente la manopola a stella.
Montaggio del coltello a croce
- Avvitare leggermente la vite di fissaggio (figura 5-1) del coltello a croce.
- Inserire il coltello a croce e ruotare la vite di fissaggio nella scanalatura del coltello, per tirare il coltello a croce completamente in alto.
- Fissare la posizione finale con il controdado (figura 5-2).
Collegamento di rete
L'alimentazione viene fornita tramite l'azione combinata di un interruttore e di un connettore (figura A-8).
L'interruttore è dotato di relais di sotto tensione integrato, che impedisce il riavvio automatico del motore in seguito a un'interruzione di corrente. Per riaccendere il motore occorre infatti premere l'apposito pulsante verde
- Inserire il cavo di allacciamento nella macchina.
- Collegare il cavo di allacciamento alla rete di alimentazione.
Avvertenza:
In caso di spaccalegna con motore trifase (LHS 7000) verificare la direzione di rotazione del motore. Tale direzione deve corrispondere a quella indicata dalla freccia sul coperchio del ventilatore. In caso contrario occorre effettuare un'inversione di polarità sul connettore tramite l'invertitore di fase.
Attenzione!
Una direzione di rotazione errata provoca il danneggiamento della pompa idraulica.
Inversione di polarità del connettore
- Inserire un cacciavite per viti a intaglio nell'invertitore di fase del connettore e ruotarlo di 90°; vedere figura 6.
- Allacciare l'alimentazione e verificare nuovamente la direzione di rotazione del motore.
Utilizzo
Prudenza!
Lo spaccalegna può essere utilizzato solo se tutti i pezzi (ad es. staffa di protezione) sono presenti e integri e se il cavo di allacciamento non è danneggia-to.
Prima di ogni utilizzo
- Eseguire un controllo visivo dello spaccalegna.
- Non mettere in funzione lo spaccalegna in caso di pezzi mancanti, difettosi o non fissati.
- Eseguire un controllo visivo del cavo di allacciamento. Non utilizzare cavi di allacciamento difettosi (ad es. con lacerazioni, tagli o schiacciature del rivestimento isolante).
- Eseguire un controllo visivo dei componenti idraulici per rilevare eventuali perdite.
Messa in funzione dello spaccalegna
Prudenza!
Lo spaccalegna può essere utilizzato da una sola persona alla volta.
- Collocare lo spaccalegna su una superficie orizzontale, uniforme e solida.
Non posizionare lo spaccalegna sul cavo di allacciamento! - Posare il cavo di allacciamento in modo che non venga piegato, schiacciato o danneggiato in altro modo.
- Allentare la manopola a stella dell'alloggiamento, ribaltare i piedi di appoggio verso l'esterno e fissarli con le manopole a stella.
- Regolare il tavolo di taglio all'altezza del legno da tagliare; vedere fig. 7. Il tavolo di taglio deve scattare in posizione e trovarsi perfettamente in orizzontale.
- Per il modello LHS 6000, LHS 7000, spostare il tavolo girevole verso l'interno o verso l'esterno. Se posizionato verso l'interno, fissare il tavolo girevole con la leva di arresto; vedere figura 8.
Attenzione!
Se la colonna di taglio si trova nella posizione più bassa, all'avvio del motore si porta automaticamente nella posizione finale più in alto.
- Allentare l'asta di livello dell'olio facendole compiere 2 rotazioni.
- Avviare il motore premendo l'apposito pulsante verde.
- Se necessario, regolare la corsa della colonna di taglio; vedere sezione limitazione corsa.
- Collocare il ceppo di legno sul tavolo di taglio e fissarlo con le graffe di arresto.
- Premere le due leve di comando verso il basso. La procedura di taglio ha inizio.
- Al termine della procedura di taglio, sollevare entrambe le leve di comando in modo che la colonna di taglio si sposti in alto.
Prudenza!
Solo se la colonna di taglio si trova nella posizione finale più in alto è possibile rimuovere il legno spaccato dal tavolo di taglio.
Avvertenza:
In caso di legna particolarmente resistente al taglio, ingrassare leggermente il coltello..
Limitazione della corsa
- Collocare il ceppo di legno sul tavolo di taglio e fissarlo con le graffe di arresto.
- Premere le due leve di comando verso il basso e far avanzare il coltello fino a 2 cm.
- Rilasciare una leva di comando e disattivare il motore. Il coltello rimane in questa posizione.
- Allentare la vite di fermo (figura 9-2), tirare l'asta (figura 9-1) completamente in alto e serrare la vite di fermo.
Trasporto
- Abbassare completamente il coltello e disattivare il motore.
Prudenza!
Prima di trasportare la macchina in un'altra posizione, scollegarne il connet- tore.
Attenzione!
Se occorre trasportare lo spaccalegna, l'asta di livello dell'olio deve essere bloccata, onde evitare la fuoriuscita dell'olio idraulico.
-
Allentare la manopola a stella dei piedi di appoggio, ribaltare i piedi di appoggio e assicurarli con le manopole a stella.
-
Fissare entrambe le leve di comando anteriori con un tenditore di gomma
- Fissare entrambe le leve di comando con un tenditore di gomma; vedere fig. 10.
- Sulla staffa nella colonna di taglio, spostare il dispositivo di taglio leggermente indietro, finché la ruota non poggia al suolo. In questo modo lo spaccalegna può essere trasportato facilmente.
Manutenzione e pulizia
Prudenza!
Prima di effettuare qualsiasi intervento sullo spaccalegna, disattivarlo e scollegarlo dall'alimentazione. Le riparazioni possono essere effettuate solo dal personale di ditte specializzate..
Interventi di verifica
Ingrassaggio della colonna di taglio
- Prima di ogni utilizzo, ingrassare la colonna di taglio con un prodotto privo di resine e acidi. Ciò incrementa la durata del dispositivo di scorrimento.
Interventi di manutenzione
Affilatura del cuneo di taglio
- Se necessario, affilare il cuneo di taglio con una lima idonea.
Controllo del livello dell'olio idraulico
Avvertenza:
Controllare il livello dell'olio idraulico solo se la colonna di taglio è completamente sollevata. Lo spaccalegna deve trovarsi in posizione orizzontale.
- Svitare ed estrarre l'asta di livello dell'olio e strofinarla con un panno pulito e privo di residui.
- Inserire l'asta di livello dell'olio (senza avvitarla), quindi estrarla nuovamente. Il livello dell'olio deve essere compreso tra i contrassegni "min" e "max"; vedere fig. 11. Se necessario, rabboccare l'olio idraulico.
- Verificare l'eventuale presenza di danneggiamenti della guarnizione (figura 11-1) e, se necessario, sostituirle.
Attenzione!
Per il rabbocco occorre impiegare olio idraulico con classe di viscosità HLP 46.
Non è necessario sostituire l'olio.
Anomalie
Qualora si manifestassero anomalie, disattivare lo spaccalegna e scollegare il connettore di rete. Eventuali anomalie che non è possibile eliminare sulla base della tabella seguente devono essere sottoposte all'attenzione di un tecnico qualificato.
| Problema | Causa | Rimedio |
| La colonna di taglio non si abbassa/non si sollevaLivello olio idraulico troppo | Direzione di rotazione del motore errata (con mod. LHS 7000) | Controllare la direzione di rota-zione |
| scarso Rabboccare l'olio idraulico | ||
| Il coltello non esercita alcuna forzaTiranteria di azionamento | Livello olio idraulico troppo scarso Rabboccare l'olio idraulico | |
| to distorta Far controllare la macchina da tecnici qualificati | ||
| Il motore non si avvia | Disinserimento interruttore termico Attendere fino al raffreddamento del motore | |
| Connettore di rete o presa di corren-te difettoso/a | Far controllare la macchina da un elettricista specializzato | |
| Cavo difettoso Sostituire | ||
| La pompa idraulica fi-schia, la colonna di taglio si muove “a strappi” | Livello olio idraulico troppo scarso Rabboccare l'olio idraulico | |
| Se premuto, il pulsante verde non rimane nella posizione di accensione | Nessun conduttore neutro collegato | Far controllare il cavo e la rete di alimentazione da un elettricista specializzato |
| Interruttore difettoso (solo mod. LHS 7000) | ||
| Fase mancante (solo mod. LHS 7000) | Far controllare il cavo da un elettricista specializzato | |
| Interruttore difettoso Sostituire | ||
| Il motore si surriscalda Se Fase mancante (solo per mod. LHS 7000) | Sezione trasversale del cavo troppo ridotta | Utilizzare un cavo di diametro maggiore |
| so per mod. LHS 7000) | Far controllare il cavo e la rete di alimentazione da un elettricista specializzato | |
Protezione ambientale, smaltimento
Non smaltire le macchine obsolete con i normali rifiuti domestici!
Confezione, macchina e accessori sono realizzati con materiali riciclabili e devono essere smaltiti di conseguenza.
Accessori
Per gli accessori in dotazione con tutti gli spaccalegna, vedere figura B.
Despachetare/ montare
Atentie!
Dichiarazione di conformità CE
Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specifici del prodotto.
Prodotto
Spaccalegna
Numero di serie
G4064065
Tipo
LHS 5500
LHS 6000
LHS 7000
Livello di potenza acustica
misurato / garantito
86 / 88 dB(A)
Costruttore
AL-KO Geräte GmbH
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Direttive UE
2006/42/EG (2009-12-29 ...)
2006/95/EG
2004/108/EG
2000/14/EG (13)
Valutazione di conformità
2000 /14/EG
Appendice VI
Delegato
Anton Eberle
Ichenhauser Str. 14
89359 KOETZ
DEUTSCHLAND
Norme armonizzate
EN 60335-1; VDE 0700-1:2007-02
EN 60204-1; VDE 0113-1:2007-06
EN 60204-1/A1; VDE 0113-1/A1:2008-01
EN 609-1:1999-05
EN 609-1/A1:2004-05
EN 609-1/A2:2008-04
Kötz, 2010-02-03
Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina.
La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi:
utilizzo corretto della macchina ■
rispetto delle istruzioni per l'uso ■
impiego di ricambi originali ■
tentativi di riparazione sulla macchina ■
modifiche tecniche alla macchina ■
impiego non conforme alle prescrizioni
(per es. impiego professionale o in ambito pubblico)
Sono esclusi dalla garanzia:
danni alla vernice riconducibili alla normale usura ■
■ particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X)
motori a combustione – Per questi valgono le norme di garanzia del produttore del motore ■
Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
