Tip de produs	Ecran de gaming
Marcă	ACER
Model	XB271HU
Dimensiune ecran	27 inch (69 cm)
Tehnologie panou	IPS (In-Plane Switching)
Rezoluție nativă	2560 x 1440 pixeli
Frecvență de reîmprospătare	144 Hz
Luminozitate	350 cd/m² (tipic)
Contrast	1000:1
Timp de răspuns	4 ms (gri la gri)
Unghiuri de vizualizare	178° orizontal / 178° vertical (CR=10)
Conectivitate	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, mufă audio
Difuzoare integrate	2 x 2 W (opționale)
Consum electric (funcționare)	32,02 W (tipic)
Consum electric (standby)	0,47 W (tipic)
Alimentare	100-240 V, 50/60 Hz
Reglaje suport	Înclinare -5° la +35°, rotație -30° la +30°, înălțime 0-150 mm, pivot -90° la 90°
Greutate netă	8,0 kg
Dimensiuni (L x H x A)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Întreținerea ecranului	Folosiți o cârpă moale neabrazivă; nu pulverizați niciodată lichid direct pe ecran
Instrucțiuni de siguranță	Nu expuneți la ploaie, umiditate sau lumina directă a soarelui; nu deschideți carcasa
Piese de schimb disponibile	Suport detașabil, cablu de alimentare, cabluri HDMI și DP (incluse)
Clasă energetică	B
Standarde	CE, FCC (clasa B), ICES-003, NMB-003

Întrebări frecvente - XB271HU ACER

Cum curăț ecranul monitorului Acer XB271HU?

Opriți monitorul și deconectați cablul de alimentare. Pulverizați un produs de curățare fără solvenți pe o cârpă moale, apoi ștergeți ecranul cu grijă. Nu pulverizați niciodată lichid direct pe ecran sau carcasă și evitați produsele pe bază de amoniac sau alcool.

Cum reglez înălțimea ecranului?

Suportul permite reglarea înălțimii de la 0 la 150 mm. Prindeți ferm ecranul de margini și aplicați o presiune verticală în sus sau în jos. Cursa este lină și fără unelte.

Cum schimb sursa de intrare video?

Apăsați butonul Input situat pe partea din spate a monitorului. Apare un meniu pe ecran, permițând comutarea între sursele HDMI și DisplayPort. Confirmați alegerea apăsând din nou.

Cum activez funcția G-Sync?

Conectați PC-ul compatibil printr-un cablu DisplayPort. Deschideți panoul de control NVIDIA, activați G-Sync în fila 'G-Sync'. Asigurați-vă că frecvența de reîmprospătare a monitorului este setată la 144 Hz.

Care este rezoluția maximă și rata de reîmprospătare?

Rezoluția maximă este de 2560 x 1440 pixeli (WQHD) iar rata de reîmprospătare poate atinge 144 Hz, ideal pentru jocuri competitive.

Monitorul are difuzoare integrate?

Unele modele includ difuzoare stereo de 2 x 2 W (opționale). Verificați prezența unei grile audio în spate. Mufa pentru căști este de asemenea disponibilă.

Cum montez ecranul pe un braț VESA?

Scoateți suportul deșurubând șurubul de fixare. Partea din spate este compatibilă cu standardul VESA 100 x 100 mm. Folosiți șuruburile potrivite furnizate cu suportul de perete sau brațul articulat.

Ce fac dacă ecranul rămâne negru și ledul de alimentare clipește?

Verificați dacă cablul de alimentare este bine conectat și dacă priza funcționează. Testați un alt cablu video (HDMI sau DP) și asigurați-vă că computerul este pornit. Dacă problema persistă, contactați serviciul tehnic Acer.

Cum resetez setările din fabrică?

Apăsați butonul Menu pentru a deschide OSD, navigați până la opțiunea Restaurare sau Ieșire (în funcție de firmware). Confirmați pentru a reseta toate setările la valorile implicite.

Care este consumul electric în standby?

În modul standby, consumul tipic este de 0,47 W. Pentru a economisi și mai mult, utilizați funcția 'Încărcare USB oprit' sau deconectați dispozitivul când nu este folosit.

MANUAL DE UTILIZARE XB271HU ACER

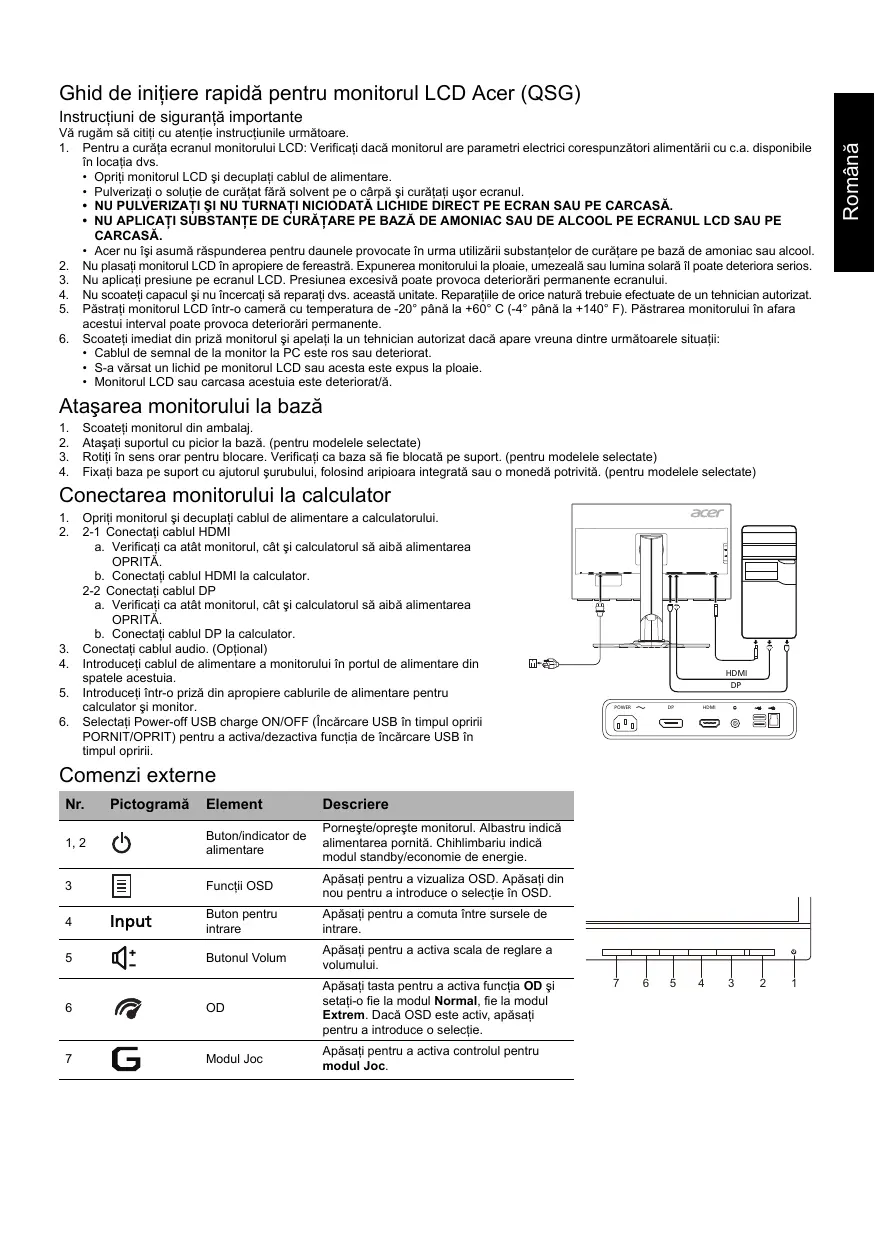

Ghid de inițiere rapidă pentru monitorul LCD Acer (QSG)

Instrucțiuni de siguranță importante

Vă rugăm să citiți cu atenție instrucțiunile următoare.

1. Pentru a curăța ecranul monitorului LCD: Verificați dacă monitorul are parametri electrici corespunzători alimentării cu c.a. disponibile în locația dvs.
2. Opriți monitorul LCD și decuplați cablul de alimentare.
3. Pulverizați o soluție de curățat fără solvent pe o cârpă și curățați ușor ecranul.
4. NU PULVERIZAȚI ȘI NU TURNAȚI NICIODATĂ LICHIDE DIRECT PE ECRAN SAU PE CARCASĂ.
5. NU APLICAȚI SUBSTANȚE DE CURĂȚARE PE BAZĂ DE AMONIAC SAU DE ALCOOL PE ECRANUL LCD SAU PE CARCASĂ. Acer nu își asumă responsabilitatea pentru daunele provocate în urma utilizării substanțelor de curățare pe bază de amoniac sau alcool.
6. Nu plasați monitorul LCD în apropierea ferestrei. Expunerea monitorului la ploaie, umezeală sau lumină solară îl poate deteriora serios.
7. Nu aplicați presiune pe ecranul LCD. Presiunea excesivă poate provoca deteriorări permanente ale ecranului.
8. Nu scoateți capacul și nu încercați să reparați dvs. această unitate. Reparațiile de orice natură trebuie efectuate de un tehnician autorizat.
9. Păstrați monitorul LCD într-o cameră cu temperatura de -20°C până la +60°C (-4°F până la +140°F). Păstrarea monitorului în afara acestui interval poate provoca deteriorări permanente.
10. Scoateți imediat din priză monitorul și apelați la un tehnician autorizat dacă apare vreuna dintre următoarele situații:

Cablul de semnal de la monitor la PC este ros sau deteriorat. - S-a vărsat un lichid pe monitorul LCD sau acesta este expus la ploaie. - Monitorul LCD sau carcasa acestuia este deteriorată.

Atașați monitorul la bază

1. Scoateți monitorul din ambalaj.
2. Atașați suportul cu picior la bază. (pentru modelele selectate)
3. Rotiti în sens orar pentru blocare. Verificați că baza să fie blocată pe suport. (pentru modelele selectate)
4. Fixați baza pe suport cu ajutorul șurubului, folosind aripioara integrată sau o monedă potrivită. (pentru modelele selectate)

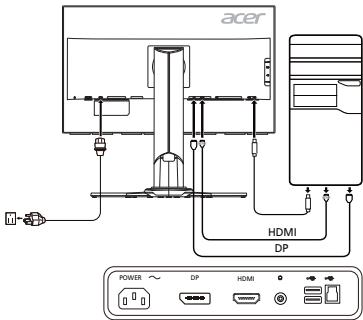

Conectarea monitorului la calculator

1. Opriti monitorul și decuplați cablul de alimentare a calculatorului.
2. 2-1 Conectați cablul HDMI

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul HDMI la calculator.

2-2 Conectați cablul DP

a. Verificați că atât monitorul, cât și calculatorul să aibă alimentarea OPRITĂ. b. Conectați cablul DP la calculator.

1. Conectați cablul audio. (Opțional)
2. Introduceți cablul de alimentare al monitorului în portul de alimentare din spatele acestuia.
3. Introduceți într-o priză din apropiere cablurile de alimentare pentru calculator și monitor.
4. Selectați Power-off USB charge ON/OFF (Încărcare USB în timpul opririi PORNIT/OPRIT) pentru a activa/dezactiva funcția de încărcare USB în timpul opririi.

Comenzi externe

Nr.	Pictogramă	Element	Descriere
1, 2	#	Buton/indicator de alimentare	Pornește/oprește monitorul. Albastru indică alimentarea porvită. Chihlimbariu indică modul standby/economie de energia.
3	#	Functii OSD	Apăsăti pentru a vizualiza OSD. Apăsăti din nou pentru a introduce o seleție în OSD.
4	Input	Buton pentru intrare	Apăsăti pentru a comuta ître sursele de intrare.
5	+	Butonul Volum	Apăsăti pentru a activa scala de reglare a volumului.
6	#	OD	Apăsăti tasta pentru a activa functția OD și setati-o fie la modul Normal, fie la modul Extrem. Dacă OSD este activ, apăsăti pentru a introduce o seleție.
7	G	Modul Joc	Apăsăti pentru a activa controlul pentru modul Joc.

Acest dispozitiv a fost testat și s-a constatat că se încadrează în limitele corespunzătoare dispozitivelor digitale din Clasa B, conform reglementărilor FCC Partea a 15-a. Aceste limite sunt concepute să asigure o protecție rezonabilă împotriva interferențelor dăunătoare, la instalarea într-un mediu rezidențial. Acest dispozitiv generează, utilizează și poate radia energie pe frecvențe radio, dacă nu este instalat și utilizat conform instrucțiunilor, poate cauza interferențe dăunătoare pentru comunicațiile radio.

Totuși, nu există nicio garanție că interferențele nu vor avea loc în cazul unei anumite instalări. Dacă acest dispozitiv produce interferențe dăunătoare la recepția radio sau TV, ceea ce se poate determina pornind și oprind dispozitivul, utilizatorul este încurajat să încerce să corecteze interferența aplicând una sau mai multe dintre măsurile următoare:

Reorientați sau repoziționați antena receptoare. - Măriți distanța dintre dispozitiv și receptor - Conectați dispozitivul la o priză sau la un circuit diferit de cel la care este conectat receptorul. - Consultați dealerul sau un tehnician radio/TV experimentat.

Declarație de conformitate CE

Prin prezenta, Acer Inc., declară că acest monitor LCD respectă cerințele esențiale și celelalte prevederi relevante din Directiva EMC 2004/108/CE, Directiva 2006/95/CE privind tensiunile joase și Directiva RoHS 2011/65/UE și 2009/125/CE în ceea ce privește stabilirea unui cadru pentru aplicarea cerințelor de design ecologic pentru produsele legate de energie.

Notă:

Pentru a preveni deteriorarea monitorului, nu îl ridicați apucându-l de bază.

Toate conexiunile la alte dispozitive de calcul trebuie efectuate folosind cabluri ecranate, pentru a menține conformitatea cu reglementările EMC.

Notă: Dispozitive periferice

Numai perifericele (dispozitive de intrare/ieșire, terminalele, imprimantele etc.) certificate ca respectând limitele din Clasa B pot fi atașate acestui echipament. Este probabil ca funcționarea cu periferice necertificate să producă interferențe la recepția radio și TV.

Atenție

Modificările neaprobate în mod expres de către producător pot anula autorizația utilizatorului, garantată de Comisia Federală de Comunicații, de a folosi acest produs.

Acest dispozitiv respectă cerințele din FCC Partea a 15-a. Funcționarea este supusă următoarelor două condiții: (1) acest dispozitiv nu poate produce interferențe dăunătoare și (2) acest dispozitiv trebuie să accepte orice interferențe recepționate, inclusiv cele care pot cauza o funcționare nedorită.

Notă: Utilizatorii din Canada

Acest aparat digital din Clasa B respectă standardul canadian ICES-003.

Eliminarea deșeurilor de echipamente de către utilizatorii din locuințele private din Uniunea Europeană

Acest simbol de pe produs sau de pe ambalajul acestuia arată că produsul respectiv nu poate fi eliminat împreună cu celelalte resturi menajere. În schimb, este responsabilitatea dvs. să eliminați produsul dezafectat ducându-l la un punct de colectare desemnat pentru reciclarea deșeurilor de echipamente electrice și electronice. Colectarea și reciclarea separată a echipamentului dezafectat în momentul eliminării acestuia va contribui la conservarea resurselor naturale și va garanta că produsul respectiv este reciclat într-un mod care protejează sănătatea oamenilor și mediul. Pentru mai multe informații cu privire la locul în care puteți lăsa echipamentul dezafectat, vă rugăm să contactați biroul local din orașul dvs., serviciul de eliminare a deșeurilor menajere sau magazinul de la care ați achiziționat produsul.

SPECIFICAȚII

Panou LCD	Sistem de actionare	LCD color TFT
	Dimensiune	27"W (69 cm)
	Pas pixeli	0,2331 mm (H) x 0,2331 mm (V)
	Luminozitate	350 cd/m2 (tipic)
	Contrast	1000:1
	Unghi de vizualizarare	178° (H) 178° (V) (CR=10)
	Timp de rãspuns	4 ms (G - G)
	Tip panou	In-Plane Switching (IPS)
	Video	Interfăţă analogica R, G, B
	Frecventa ortonatală	30 kHz - 209 kHz
	Frecventa verticală	24 - 144 Hz
Culori affișate		16,7 miloane
Frecventa de ceas		570 MHz
Rezoluțe maximă		2560 x 1440 la 144 Hz
Tip plug & play		VESA DDCCI/DDC2B
Clasa de eficientă energetică		B
*Consum anual de energia		60 (kWh) (pentru modelul cu intrare HDMI)
Consum de energia (la 200 nits)	Modul Pornit	32,02 W (tipic)
	Modul Repaus	0,47 W (tipic)
	Modul Oprit	0,43 W (tipic)
Conector de intrare		19 pini HDMI 20 pini DP
Semnal video de intrare		HDMI DP
Difuzzoare		2 W x 2 (numai la modelul cu intrare audio) (optional)
USB		USB 3.0 x 4
Dimensiune maximă ecran		Orontală: 596,74 mm Verticală: 335,66 mm
Sursă de alimentare		100-240 V, 50/60 Hz
Considerații privind mediuul		Temp. de fonctionare: 5° - 35°C Temp. de deposizare: -20° - 60°C Umiditate in timpul functionalii: 10% - 85%
Dimensiuni		611,6 (l) x 400,8 ~ 550,8 (h) x 268,4 (a) mm
Masa (netă)		8,0 kg (net)
Specificații privind mecanismul		Inclinare: -5° - +35° (Numai în punctul cel mai în unghiul de ridicare poate fi de 35 grade înclinare) Rotire: -30° - +30° Reglárea inăltimii: 0 mm - 150 mm Pivotare: -90° - 90° Support cu picor detașabil: Da (sopport cu picor detașabil cu prindere cușurub)
Comenzi externe	Comutator/butoane	Buton de alimentare MEMI/ENTER Intrare Functii Adaptive Contrast Dark Boost Modul sRGB Saturare Refresh rate number Transparentță Transparțță leșire
Toate specificațiile pot fi schimbate fãră notificare prealabilă.

Găsiți manuale și alte documente pentru produsul dvs. Acer pe website-ul de asistență oficial al Acer. *Consumul anual de energie este calculat pe baza unui consum de energie tipic de 4 ore pe zi, 365 zile pe an.
