XB271HU - Igralni zaslon ACER - Brezplačna navodila za uporabo

Vrsta izdelka	Igralni zaslon
Znamka	ACER
Model	XB271HU
Velikost zaslona	27 palcev (69 cm)
Tehnologija plošče	IPS (In-Plane Switching)
Native ločljivost	2560 x 1440 slikovnih pik
Frekvenca osveževanja	144 Hz
Svetilnost	350 cd/m² (tipično)
Kontrast	1000:1
Odzivni čas	4 ms (siva do siva)
Zorni koti	178° vodoravno / 178° navpično (CR=10)
Povezljivost	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, avdio priključek
Vgrajeni zvočniki	2 x 2 W (izbirno)
Poraba električne energije (vklop)	32,02 W (tipično)
Poraba električne energije (pripravljenost)	0,47 W (tipično)
Napajanje	100-240 V, 50/60 Hz
Nastavitve stojala	Nagib -5° do +35°, vrtenje -30° do +30°, višina 0-150 mm, pivot -90° do 90°
Neto teža	8,0 kg
Mere (Š x V x G)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Vzdrževanje zaslona	Uporabite mehko, neabrazivno krpo; nikoli ne pršite tekočine neposredno na zaslon
Varnostna navodila	Ne izpostavljajte dežju, vlagi ali neposredni sončni svetlobi; ne odpirajte ohišja
Razpoložljivi nadomestni deli	Snemljivo stojalo, napajalni kabel, kabli HDMI in DP (priloženi)
Energetski razred	B
Standardi	CE, FCC (razred B), ICES-003, NMB-003

Pogosto zastavljena vprašanja - XB271HU ACER

Kako očistiti zaslon monitorja Acer XB271HU?

Izklopite monitor in izključite napajalni kabel. Poščíte čistilno sredstvo brez topil na mehko krpo, nato nežno obrišite zaslon. Nikoli ne pršite tekočine neposredno na zaslon ali ohišje in se izogibajte izdelkom, ki vsebujejo amoniak ali alkohol.

Kako nastaviti višino zaslona?

Stojalo omogoča nastavitev višine od 0 do 150 mm. Trdno primite zaslon za robove in pritisnite navpično navzgor ali navzdol. Premikanje je gladko in brez orodja.

Kako spremeniti vir video vhoda?

Pritisnite gumb Input na zadnji strani monitorja. Prikaže se meni na zaslonu, ki omogoča preklapljanje med viri HDMI in DisplayPort. Potrdite izbiro s ponovnim pritiskom.

Kako aktivirati funkcijo G-Sync?

Povežite združljiv računalnik prek kabla DisplayPort. Odprite nadzorno ploščo NVIDIA, aktivirajte G-Sync v zavihku 'G-Sync'. Prepričajte se, da je frekvenca osveževanja monitorja nastavljena na 144 Hz.

Kakšna je največja ločljivost in frekvenca osveževanja?

Največja ločljivost je 2560 x 1440 slikovnih pik (WQHD), frekvenca osveževanja pa lahko doseže 144 Hz, kar je idealno za tekmovalne igre.

Ali ima monitor vgrajene zvočnike?

Nekateri modeli vključujejo stereo zvočnike 2 x 2 W (izbirno). Preverite prisotnost zvočne rešetke na zadnji strani. Na voljo je tudi priključek za slušalke.

Kako namestiti zaslon na VESA roko?

Odstranite stojalo tako, da odvijete pritrdilni vijak. Zadnja stran je združljiva s standardom VESA 100 x 100 mm. Uporabite ustrezne vijake, priložene stenskemu nosilcu ali zgibni roki.

Kaj storiti, če zaslon ostane črn in utripa indikator napajanja?

Preverite, ali je napajalni kabel pravilno priključen in ali vtičnica deluje. Preizkusite drug video kabel (HDMI ali DP) in se prepričajte, da je računalnik vklopljen. Če težave ne odpravite, se obrnite na Acerjevo tehnično podporo.

Kako ponastaviti na tovarniške nastavitve?

Pritisnite gumb Menu za odprtje OSD, pomaknite se do možnosti Obnovi ali Izhod (odvisno od vdelane programske opreme). Potrdite za ponastavitev vseh nastavitev na privzete vrednosti.

Kakšna je poraba električne energije v pripravljenosti?

V načinu pripravljenosti je tipična poraba 0,47 W. Za dodatno varčevanje uporabite funkcijo 'Polnjenje USB v izklopljenem stanju' ali izključite napravo, ko je ne uporabljate.

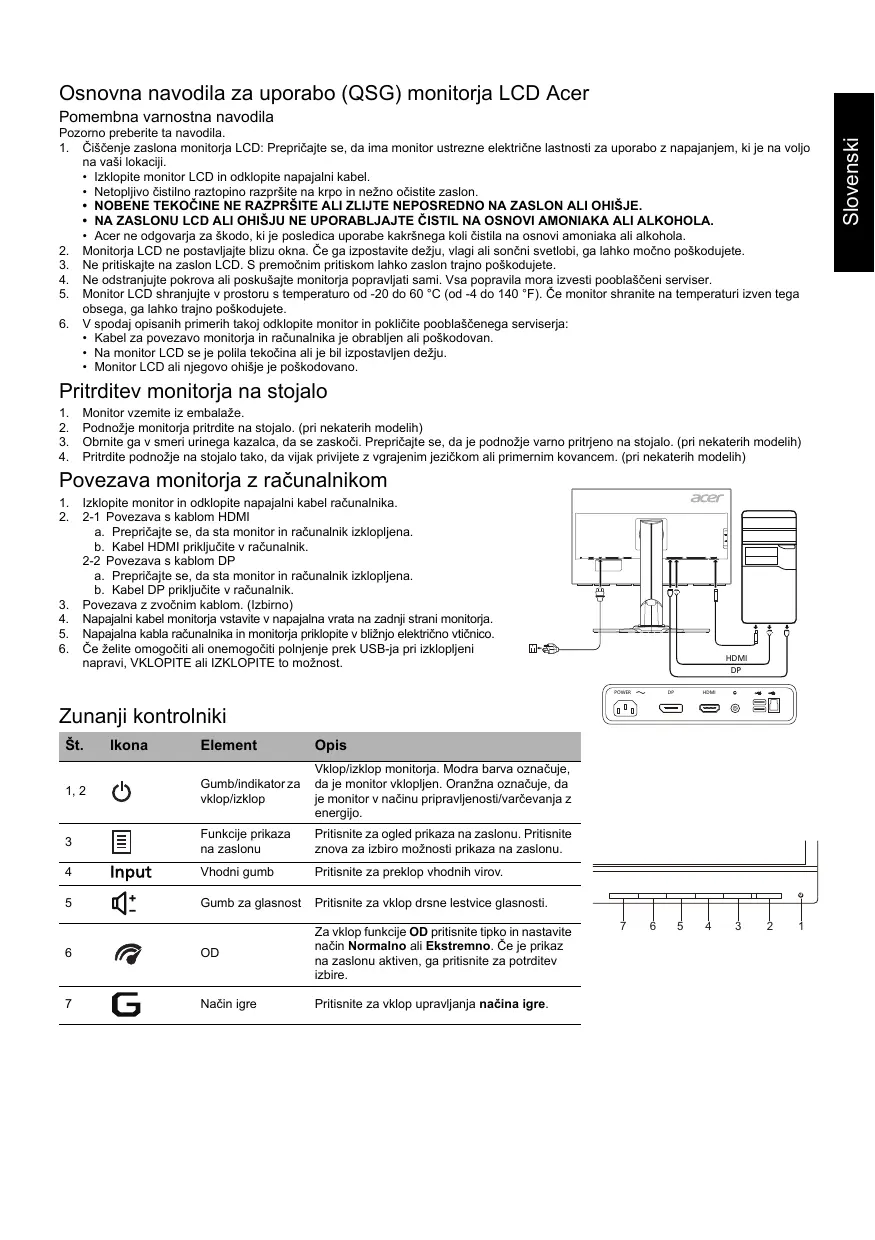

NAVODILA ZA UPORABO XB271HU ACER

Priklop monitorja na računalnik

Pomembna varnostna navodila

Pozorno preberite ta navodila.

1 na vaši lokaciji.

• Izklopite monitor LCD in odklopite napajalni kabel.
• Netopljivo čistilno raztopino razpršite na krpo in nežno očistite zaslon.
• NOBENE TEKOČINE NE RAZPRŠITE ALI ZLIJTE NEPOSREDNO NA ZASLON ALI OHIŠJE.
• NA ZASLONU LCD ALI OHIŠJU NE UPORABLJAJTE ČISTIL NA OSNOVI AMONIAKA ALI ALKOHOLA.
• Acer ne odgovarja za škodo, ki je posledica uporabe kakršnega koli čistila na osnovi amoniaka ali alkohola.
• Monitorja LCD ne postavljajte blizu okna. Če ga izpostavite dežju, vlagi ali sončni svetlobi, ga lahko močno poškodujete.
• Ne pritiskajte na zaslon LCD. S premočnim pritiskom lahko zaslon trajno poškodujete.
• Ne odstranjujte pokrova ali poskušajte monitorja popravljati sami. Vsa popravila mora izvesti pooblaščeni serviser.
• Monitor LCD shranjujte v prostoru s temperaturo od -20 do 60 °C (od -4 do 140 °F). Če monitor shranite na temperaturi izven tega obsega, ga lahko trajno poškodujete.
• V spodaj opisanih primerih takoj odklopite monitor in pokličite pooblaščenega serviserja:
• Kabel za povezavo monitorja in računalnika je obrabljen ali poškodovan.
• Na monitor LCD se je polila tekočina ali je bil izpostavljen dežju.
• Monitor LCD ali njegovo ohišje je poškodovano.

Pritrditev monitorja na stojalo

1. Monitor vzemite iz embalaže.
2. Podnožje monitorja pritrdite na stojalo. (pri nekaterih modelih)
3. Obrnite ga v smeri urinega kazalca, da se zaskoči. Prepričajte se, da je podnožje varno pritrjeno na stojalo. (pri nekaterih modelih)
4. Pritrdite podnožje na stojalo tako, da vijak privijete z vgrajenim jezičkom ali primernim kovancem. (pri nekaterih modelih)

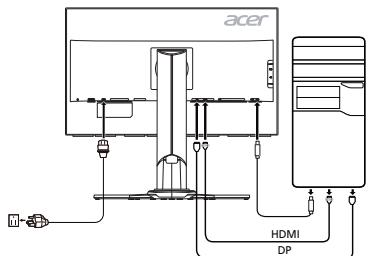

Povezava monitorja z računalnikom

1. Izklopite monitor in odklopite napajalni kabel računalnika.
2. 2-1 Povezava s kablom HDMI

a. Prepričajte se, da sta monitor in računalnik izklopljena. b. Kabel HDMI priključite v računalnik.

2-2 Povezava s kablom DP

1. Povezava z zvočnim kablom. (Izbirno)
2. Napajalni kabel monitorja vstavite v napajalna vrata na zadnji strani monitorja.
3. Napajalna kabla računalnika in monitorja priklopite v bližnjo električno vtičnico.
4. Če želite omogočiti ali onemogočiti polnjenje prek USB-ja pri izklopljeni napravi, vklopite ali izklopite to možnost.

Zunanji kontrolniki

Št.	Ikona	Element	Opis
1, 2		Gumb/indicator za vklop/izklop	Vklop/izklop monitorja. Modra barva označuje, da je monitor vklopljen. Oranžna označuje, da je monitor v načinu prijavlenosti/varčevanja z energijo.
3		Funkcije prikaza na zaslonu	Pritisnite za ogled prikaza na zaslonu. Pritisnite znova za izbiro možnosti prikaza na zaslonu.
4	Input	Vhodni gumb	Pritisnite za preklop vhodnih virov.
5	+	Gumb za glasnost	Pritisnite za vklopdrsne lestvice glasnosti.
6		OD	Za vklop funkcjije OD pritsnite tipko in nastavite nacin Normalno ali Ekstremno. Če je prikaz na zaslonu aktiven, ga pritsnite za potrditev izbire.
7	G	Način igre	Pritisnite za vklop upravljanja načina igre.

Predpisi in varnostna obvestila

Naprava je bila preizkušena in izpolnjuje pogoje, določene za digitalne naprave razreda B v skladu s 15. členom pravil FCC. Mejne vrednosti so postavljene, da bi uporabnike zaščitile pred škodljivimi motnjami v stanovanjskih napeljavah. Naprava ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo. Če jo namestite in uporabljate v nasprotju s temi navodili, lahko povzroča škodljive motnje v radijski komunikaciji.

Kljub temu ne zagotavljamo, da pod določenimi pogoji do teh frekvenc ne bi prišlo. Če naprava povzroča škodljive motnje v radijskem ali televizijskem sprejemu, kar lahko ugotovite tako, da jo vklopite in izklopite, uporabnikom svetujemo, naj motnje poskusajo odpraviti na naslednje načine:

Preusmerite ali prestavite sprejemno anteno. - Povečajte razdaljo med napravo in sprejemnikom. - Priklopite napravo na vtičnico v drugem krogotoku kot sprejemnik. - Za pomoč se obrnite na zastopnika ali izkušenega radijskega/televizijskega serviserja.

Izjava o skladnosti CE

S tem družba Acer 104/18 izjavlja, da je ta monitor LCD v skladu z bistvenimi zahtevami in drugimi ustreznimi določili direktive o elektromagnetni združljivosti 2004/109/ES, direktive o nizki napetosti 2006/95/ES, direktive RoHS 2011/65/EU in direktive 2009/125/ES glede vzpostavljanja okvira za določanje zahtev okolju prijazne zasnove energetskih izdelkov.

Obvestilo:

Da ne bi poškodovali monitorja, ga ne dvigujte tako, da ga držite za podnožje.

Obvestilo: Oklopljeni kabli

Za zagotavljanje skladnosti s predpisi o elektromagnetni združljivosti, morajo biti vse povezave z drugimi računalniškimi napravami vzpostavljene z oklopljenimi kabli.

Obvestilo: Zunanje naprave

Na opremo lahko priklopite le zunanje naprave (vhodne/izhodne naprave, terminale, tiskalnike in tovrstne naprave), ki ustrezajo omejitvam razreda B. Uporaba zunanje opreme, ki tem pogojem ne ustreza, lahko povzroči motnje radijskega in televizijskega sprejema.

Pozor

Spremembe, ki jih ni izrecno odobril proizvajalec, lahko uporabniku odvzamejo pooblastilo za uporabo izdelka, ki jo dodeljuje Federal Communications Commission.

Pogoji delovanja

Ta naprava je skladna z določili 15. člena pravilnika FCC. Uporaba je dovoljena pod naslednjima pogojema: (1) naprava ne sme povzročati škodljivih motenj in (2) naprava mora sprejeti vse motnje, vključno z motnjami, ki bi lahko povzročile neželeno delovanje.

Obvestilo: Kanadski uporabniki

Ta digitalna naprava razreda B je v skladu s kanadskim predpisom ICES-003.

Odlaganje odpadne opreme uporabnikov v zasebnih gospodinjstvih v Evropski uniji

Ta simbol na izdelku ali njegovi embalaži označuje, da izdelka ne smete zavreči z drugimi gospodinjskimi odpadki. Namesto tega je vaša odgovornost, da odpadno opremo zavržete tako, da jo predate na določenih zbirnih mestih za recikliranje odpadne električne in elektronske opreme. Z ločenim zbiranjem in recikliranjem odpadne opreme ob odlaganju boste pomagali pri ohranjanju naravnih virov in zagotavljanju, da bo reciklirana tako, da bosta zaščitena zdravje ljudi in okolje. Za več informacij o tem, kje lahko odložite odpadno opremo za recikliranje, pokličite občinski urad, podjetje za odvažanje gospodinjskih odpadkov ali trgovino, kjer ste kupili izdelek.

SPECIFIKACIJE

Zaslon LCD	Upravlajni system		Barvni TFT LCD
	Velikost		27"W (69 cm)
	Razdalja med pikami		0,2331 mm (V) x 0,2331 mm (N)
	Svetlost		350 cd/m2 (običajno)
	Krontrast		1000:1
	Vidni kot		178° (V) 178° (N) (CR=10)
	Odzivni Čas		4 ms (od G do G)
	Vrsta zaslona		Preklapljanje v ravnini (IPS)
	Video		Analogni vmesnik R, G, B
	Vodoravna frekventa		30–209 kHz
	Navpična frekventa		24–144 Hz
Prikazane barve			16,7 milija
Frekventa silkovnih pk			570 MHz
Največja ločljivost			2560 x 1440 pri 144 Hz
Plug & Play			VESA DDCCI/DDC2B
Razred energjske učinkovitosti			B
*Letna poraba energije			60 (kWh) (za model z vhodom HDMI)
Poraba energia (pri 200 nith)	Vklopljen		32,02 W (običajno)
	Način mirovanja		0,47 W (običajno)
	Izklopljen		0,43 W (običajno)
Vchodni priljučki			HDMI z 19 nožicami DP z 20 nožicami
Vchodni videosignal			HDMI DP
Vchodni videosignal			HDMI DP
Zvočnika			2 W x 2 (samo za model z zvočnim vhodom) (izbirno)
USB			USB 3.0 x 4
Največja velikost zaslona			Vodoravna: 596,74 mm Navpična: 335,66 mm
Vir napajanja			100–240 V, 50/60 Hz
Okolski pogoji			Delovna temperatura: 5–35 °C Temperatura za shranjevanje: -20–60 °C Delovna vlžnost: 10–85 %
Mere			611,6 (§) x 400,8 ~ 550,8 (V) x 268,4 (G) mm
Teža (neto)			8,0 kg (neto)
Specifikacja mehanizma			Nagib: -5+35° (35-stopinski kot nagiba je mogość le na najviȩjtoi矫ki) Sukanje: -30–30° Nastavitev vishe: 0–150 mm Vrtenje: -90–90° Snemljivo podnożje: Da (podnożje snamete tako, da odvjete vjak)
Zunanji kontrlniki	Stikalo/tipke		Gumb za vklopl/izklop CISnost MENI/VSTOP OD Vchod Način igre
	Funkcjë		Kontrast CISnust točka Svetlost OD Nasićenje po 6 oseh DTS (izbrani modeli) Barva temperatura ULMB Modra lučka Hitri zagon eColor Način igre Gama Polnjeni prek USB-ja pri izklopljeni napravi Adaptive Contrast Zezik Dark Boost Casovna omejiţev príkaza na zaslouni Način za sRGB Izbira vzhodnega signala (samo za model z dvojinim vhodom) Nasićenje Informacije o zaslouni Refresh rate number Ponastavitev Prozornost Izhod
Vse specifikacja se lahko spremenijo brez predhodnega obvestila.

Priročnike in druge dokumente o vašem Acerjevem izdelku si lahko ogledate na uradni Acerjevi strani za podporo.

*Letna poraba energije se izračuna s pomočjo običajne porabe energije pri uporabi 4 ure na dan in 365 dni na leto.

CE izjava o usklaDENosti

Kompanija Acer ovime izjavljuje da je ovaj LCD monitor usklađen sa osnovnim zahtevima i drugim relevantnim primenljivim odredbama Direktive o elektromagnetnoj kompatibilnosti 2004/108/EC, Direktive o niskom naponu 2006/95/EC, Direktive RoHS 2011/65/EU i Direktive 2009/125/EC u pogledu uspostavljanja okvira za definisanje zahteva o eko-dizajnu za proizvode koji koriste električnu energiju.

Napomena:

Ovaj digitalni uređaj klase B usklađen je sa kanadskim standardom ICES-003.
