XB271HU - Gaming-Monitor ACER - Kostenlose Bedienungsanleitung

Produkttyp	Gaming-Bildschirm
Marke	ACER
Modell	XB271HU
Bildschirmgröße	27 Zoll (69 cm)
Panel-Technologie	IPS (In-Plane Switching)
Native Auflösung	2560 x 1440 Pixel
Bildwiederholfrequenz	144 Hz
Helligkeit	350 cd/m² (typisch)
Kontrast	1000:1
Reaktionszeit	4 ms (Grau zu Grau)
Blickwinkel	178° horizontal / 178° vertikal (CR=10)
Anschlüsse	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, Audioanschluss
Integrierte Lautsprecher	2 x 2 W (optional)
Stromverbrauch (Betrieb)	32,02 W (typisch)
Stromverbrauch (Standby)	0,47 W (typisch)
Stromversorgung	100-240 V, 50/60 Hz
Standfußeinstellungen	Neigung -5° bis +35°, Drehung -30° bis +30°, Höhe 0-150 mm, Pivot -90° bis 90°
Nettogewicht	8,0 kg
Abmessungen (B x H x T)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Bildschirmpflege	Verwenden Sie ein weiches, nicht scheuerndes Tuch; sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm
Sicherheitshinweise	Nicht Regen, Feuchtigkeit oder direktem Sonnenlicht aussetzen; das Gehäuse nicht öffnen
Ersatzteile verfügbar	Abnehmbarer Standfuß, Netzkabel, HDMI- und DP-Kabel (mitgeliefert)
Energieeffizienzklasse	B
Normen	CE, FCC (Klasse B), ICES-003, NMB-003

Häufig gestellte Fragen - XB271HU ACER

Wie reinige ich den Bildschirm des Acer XB271HU Monitors?

Schalten Sie den Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein weiches Tuch und wischen Sie den Bildschirm vorsichtig ab. Sprühen Sie niemals Flüssigkeit direkt auf den Bildschirm oder das Gehäuse und vermeiden Sie ammoniakhaltige oder alkoholhaltige Produkte.

Wie stelle ich die Höhe des Bildschirms ein?

Der Standfuß ermöglicht eine Höhenverstellung von 0 bis 150 mm. Fassen Sie den Bildschirm fest an den Kanten und üben Sie vertikalen Druck nach oben oder unten aus. Der Hub ist flüssig und werkzeuglos.

Wie wechsle ich die Videoeingangsquelle?

Drücken Sie die Taste Input auf der Rückseite des Monitors. Ein Bildschirmmenü erscheint, mit dem Sie zwischen den Quellen HDMI und DisplayPort umschalten können. Bestätigen Sie Ihre Wahl durch erneutes Drücken.

Wie aktiviere ich die G-Sync-Funktion?

Verbinden Sie Ihren kompatiblen PC über ein DisplayPort-Kabel. Öffnen Sie die NVIDIA-Systemsteuerung, aktivieren Sie G-Sync im Reiter 'G-Sync'. Stellen Sie sicher, dass die Bildwiederholfrequenz des Monitors auf 144 Hz eingestellt ist.

Was ist die maximale Auflösung und Bildwiederholfrequenz?

Die maximale Auflösung beträgt 2560 x 1440 Pixel (WQHD) und die Bildwiederholfrequenz erreicht 144 Hz, ideal für kompetitives Gaming.

Hat der Monitor integrierte Lautsprecher?

Einige Modelle enthalten integrierte Stereolautsprecher mit 2 x 2 W (optional). Überprüfen Sie die Rückseite auf ein Audio-Gitter. Der Kopfhöreranschluss ist ebenfalls verfügbar.

Wie montiere ich den Bildschirm auf einen VESA-Arm?

Entfernen Sie den Standfuß durch Lösen der Befestigungsschraube. Die Rückseite ist kompatibel mit dem VESA-Standard 100 x 100 mm. Verwenden Sie die passenden Schrauben, die mit der Wandhalterung oder dem Schwenkarm geliefert werden.

Was tun, wenn der Bildschirm schwarz bleibt und die Betriebsanzeige blinkt?

Überprüfen Sie, ob das Netzkabel richtig eingesteckt ist und die Steckdose funktioniert. Testen Sie ein anderes Videokabel (HDMI oder DP) und stellen Sie sicher, dass der Computer eingeschaltet ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Support von Acer.

Wie setze ich die Werkseinstellungen zurück?

Drücken Sie die Taste Menu, um das OSD zu öffnen, navigieren Sie zur Option Wiederherstellen oder Beenden (je nach Firmware). Bestätigen Sie, um alle Einstellungen auf die Standardwerte zurückzusetzen.

Wie hoch ist der Stromverbrauch im Standby?

Im Standby-Modus beträgt der typische Verbrauch 0,47 W. Um noch mehr zu sparen, nutzen Sie die Funktion 'USB-Aufladen im Ruhezustand' oder trennen Sie das Gerät vom Netz, wenn es nicht benutzt wird.

BEDIENUNGSANLEITUNG XB271HU ACER

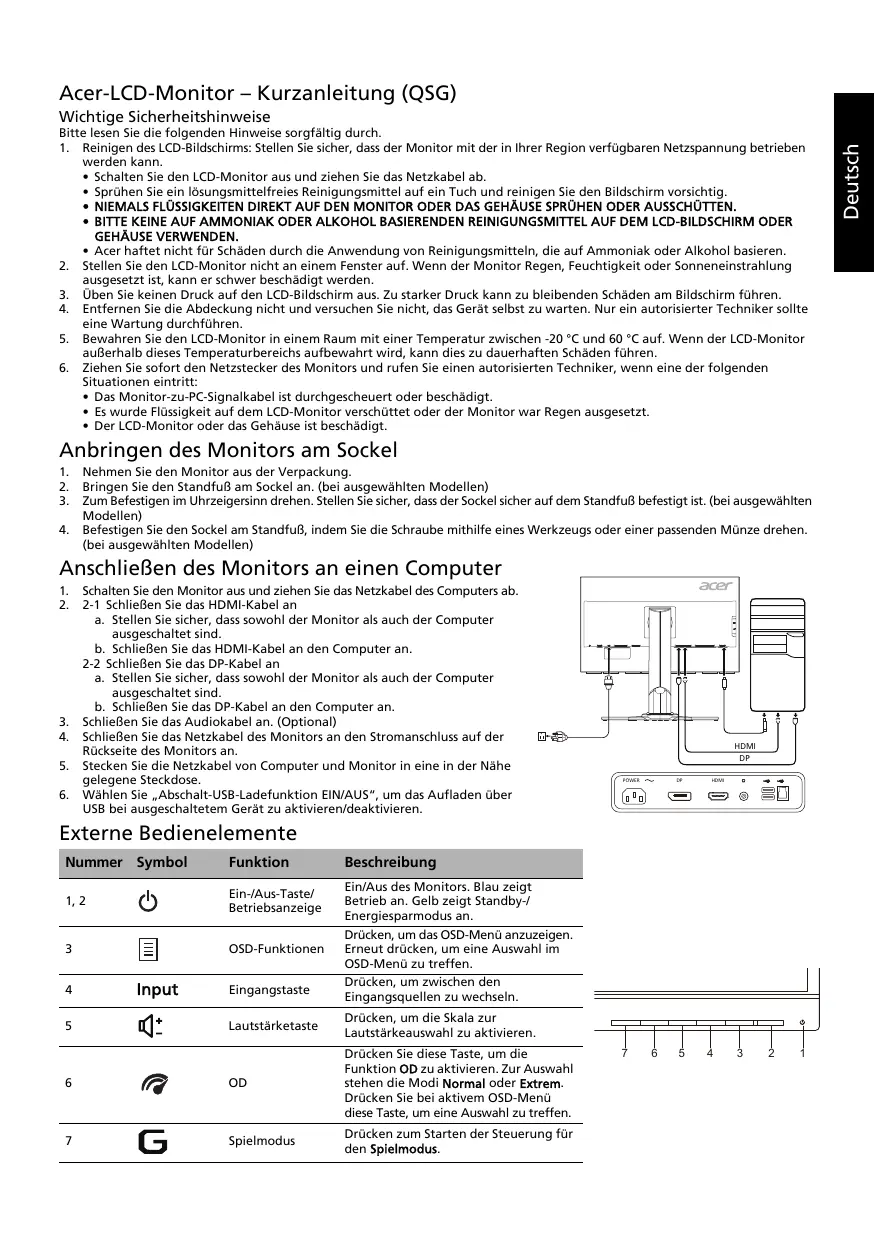

Acer-LCD-Monitor - Kurzanleitung (QSG)

Wichtige Sicherheitshinweise

Bitte lesen Sie die folgenden Hinweise sorgfältig durch.

1. Reinigen des LCD-Bildschirms: Stellen Sie sicher, dass der Monitor mit der in Ihrer Region verfügbaren Netzspannung betrieben werden kann.
2. Schalten Sie den LCD-Monitor aus und ziehen Sie das Netzkabel ab. Sprühen Sie ein lösungsmittelfreies Reinigungsmittel auf ein Tuch und reinigen Sie den Bildschirm vorsichtig.
3. NIEMALS FLÜSSIGKEITEN DIREKT AUF DEN MONITOR ODER DAS GEHÄUSE SPRÜHEN ODER AUSSCHÜTTEN.
4. BITTE KEINE AUF AMMONIAK ODER ALKOHOL BASIERENDEN REINIGUNGSMITTEL AUF DEM LCD-BILDSCHIRM ODER GEHÄUSE VERWENDEN.
5. Acer haftet nicht für Schäden durch die Anwendung von Reinigungsmitteln, die auf Ammoniak oder Alkohol basieren.
6. Stellen Sie den LCD-Monitor nicht an einem Fenster auf. Wenn der Monitor Regen, Feuchtigkeit oder Sonneneinstrahlung ausgesetzt ist, kann er schwer beschädigt werden.
7. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Zu starker Druck kann zu bleibenden Schäden am Bildschirm führen.
8. Entfernen Sie die Abdeckung nicht und versuchen Sie nicht, das Gerät selbst zu warten. Nur ein autorisierter Techniker sollte eine Wartung durchführen.
9. Bewahren Sie den LCD-Monitor in einem Raum mit einer Temperatur zwischen -20 °C und 60 °C auf. Wenn der LCD-Monitor außerhalb dieses Temperaturbereichs aufbewahrt wird, kann dies zu dauerhaften Schäden führen.
10. Ziehen Sie den Netzstecker des Monitors und rufen Sie einen autorisierten Techniker, wenn eine der folgenden Situationen eintritt:
11. Das Monitor-zu-PC-Signalkabel ist durchgescheuert oder beschädigt.
12. Es wurde Flüssigkeit auf dem LCD-Monitor verschüttet oder der Monitor war Regen ausgesetzt.
13. Der LCD-Monitor oder das Gehäuse ist beschädigt.

Anbringen des Monitors am Sockel

1. Nehmen Sie den Monitor aus der Verpackung.
2. Bringen Sie den Standfuß am Sockel an. (bei ausgewählten Modellen)
3. Zum Befestigen im Uhrzeigersinn drehen. Stellen Sie sicher, dass der Sockel sicher auf dem Standfuß befestigt ist. (bei ausgewählten Modellen)
4. Befestigen Sie den Sockel am Standfuß, indem Sie die Schraube mithilfe eines Werkzeugs oder einer passenden Münze drehen. (bei ausgewählten Modellen)

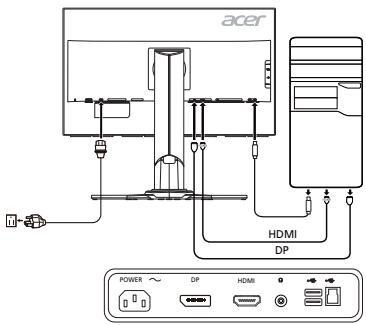

Anschließen des Monitors an einen Computer

1. Schalten Sie den Monitor aus und ziehen Sie das Netzkabel des Computers ab.
2. 2-1 Schließen Sie das HDMI-Kabel an

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das HDMI-Kabel an den Computer an.

2-2 Schließen Sie das DP-Kabel an

a. Stellen Sie sicher, dass sowohl der Monitor als auch der Computer ausgeschaltet sind. b. Schließen Sie das DP-Kabel an den Computer an.

1. Schließen Sie das Audiokabel an. (Optional)
2. Schließen Sie das Netzkabel des Monitors an den Stromanschluss auf der Rückseite des Monitors an.
3. Stecken Sie die Netzkabel von Computer und Monitor in eine geerdete Steckdose.
4. Wählen Sie „Abschlüsse-USB-Ladefunktion EIN/AUS“, um das Aufladen über USB bei ausgeschaltetem Gerät zu aktivieren/deaktivieren.

Externe Bedienelemente

Nummer	Symbol	Funktion	Beschreibung
1, 2		Ein-/Aus-Taste/Betriebsanzeige	Ein/Aus des Monitors. Blau zeigtBetrieb an. Gelb zeigt Standby/-Energiesparmodus an.
3		OSD-Funktionen	Crücken, um das OSD-Menu anzuzeigen.Erneut drücken, um eine Auswahl imOSD-Menu zu treffen.
4	Input	Eingangsstaste	Crücken, um zwischen denEingangsquellen zu wechseln.
5	+	Lautstärketaste	Crücken, um die Skala zurLautstärkeauswahl zu aktivieren.
6		OD	Crücken Sie diese Taste, um die Funktion OD zu aktivieren. Zur Auswahlstehen die Modi Normal oder Extrem.Drücken Sie bei aktiven OSD-Menüthese Tastes, um eine Auswahl zu treffen.
7	G	Spielmodus	Crücken zum Starten der Steuerung fürden Spielmodus.

Vorschriften und Sicherheitshinweise

FCC-Hinweis

Dieses Gerät wurde getestet und erfüllt die Grenzwerte für ein digitales Gerät der Klasse B gemäß Teil 15 der FCC-Vorschriften. Diese Grenzwerte sollen einen angemessenen Schutz gegen Störungen bei der Installation in einem Wohngebiet bieten. Dieses Gerät erzeugt, verwendet und kann Hochfrequenzenergie abstrahlen und kann, wenn es nicht gemäß den Anweisungen installiert und verwendet wird, Störungen des Funkverkehrs verursachen.

Es gibt jedoch keine Garantie, dass bei einer bestimmten Installation keine Störungen auftreten. Wenn dieses Gerät Störungen des Radio- oder Fernsehempfangs verursacht, was durch Aus- und Einschalten des Geräts festgestellt werden kann, kann der Benutzer versuchen, die Störungen durch eine oder mehrere der folgenden Maßnahmen zu beheben:

• Neuausrichtung oder Versetzen der Empfangsantenne
• Vergrößern des Abstands zwischen dem Gerät und dem Receiver. Anschließen des Geräts an eine Steckdose eines anderen Stromkreises als den, an dem der Receiver angeschlossen ist.
• Zuziehung des Händlers oder eines erfahrenen Radio-/Fernsehtechnikers

CE-Konformitätserklärung

Acer Inc. erklärt hiermit, dass dieser LCD-Monitor den grundlegenden Anforderungen und anderen relevanten Bestimmungen der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG und der RoHS-Richtlinie 2011/65/EU sowie der Richtlinie 2009/125/EG zur Schaffung eines Rahmens für die Festlegung von Anforderungen an die umweltgerechte Gestaltung energieverbrauchsrelevanter Produkte entspricht.

Hinweis:

Heben Sie den Monitor nicht an der Unterseite an, um Schäden am Monitor zu vermeiden.

Hinweis: Abgeschirmte Kabel

Alle Verbindungen zu anderen Computergeräten müssen über abgeschirmte Kabel erfolgen, um die Einhaltung der EMV-Richtlinien sicherzustellen.

Hinweis: Peripheriegeräte

Nur Peripheriegeräte (Eingabe-/Ausgabegeräte, Terminals, Drucker usw.), die die Grenzwerte der Klasse B erfüllen, dürfen an das Gerät angeschlossen werden. Der Anschluss von Peripheriegeräten, die diese Grenzwerte nicht erfüllen, kann Störungen des Radio- und Fernsehempfangs hervorrufen.

Vorsicht

Änderungen oder Modifikationen, die nicht ausdrücklich durch den Hersteller genehmigt wurden, können dazu führen, dass die Betriebserlaubnis, die dem Benutzer von der Federal Communications Commission für dieses Produkt erteilt wurde, erlischt.

Betriebsbedingungen

Dieses Gerät entspricht Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss alle empfangenen Interferenzen annehmen, einschließlich Interferenzen, die zu einem unerwünschten Betrieb führen können.

Hinweis: Benutzer in Kanada

Dieses digitale Gerät der Klasse B entspricht der kanadischen Norm ICES-003.

Entsorgung von Elektrogeräten durch Benutzer in Privathaushalten in der EU

Dieses Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht über den normalen Hausmüll entsorgt werden darf. Es liegt in Ihrer Verantwortung, Ihre Altgeräte zur Entsorgung an einer Rücknahmestelle für das Recycling und die Entsorgung von elektrischen und elektronischen Geräten abzugeben. Die getrennte Sammlung und das Recycling von Altgeräten nach Ablauf der Lebensdauer tragen zur Erhaltung der natürlichen Ressourcen bei und garantieren eine Wiederverwertung, die die Gesundheit der Menschen und die Umwelt schont. Weitere Informationen dazu, wo sich Rücknahmestellen für Ihre Altgeräte befinden, erhalten Sie bei Ihrer Stadtverwaltung, den örtlichen Müllentsorgungsbetrieben oder im Geschäft, in dem Sie das Produkt erworben haben.

TECHNISCHE DATEN

LCD-Bildschirm	System		TFT-LCD-Farbbildschirm
	Große		27"W (69 cm)
	Pixelabstand		0,2331 mm (H) x 0,2331 mm (V)
	Helligkeit		350 cd/m2(typisch)
	Kontrast		1000:1
	Einsehbarer Winkel		178° (H) 178° (V) (CR = 10)
	Reaktionszeit		4 ms (G zu G)
	Bildschirmtyp		In-Plane Switching (IPS)
	Video		R, G, B analoge Schnittstelle
	H-Frequency		30 - 209 kHz
	V-Frequency		24 - 144 Hz
Displayfarben			16,7 Millionen
Pixelfrequenz			570 MHz
Maximale Auflösung			2560 x 1440 bei 144 Hz
Plug & Play			VESA DDCCI/DDC2B
Energieeffizienzklasse			B
*Jährlicher Energieverbrauch			60 (kWh) (für Modelle mit HDMI-Eingang)
Stromverbrauch (bei 200 cd/m2)	Eingeschaltet		32,02 W (typisch)
	Ruhemodus		0,47 W (typisch)
	Ausgeschaltet		0,43 W (typisch)
Eingangsbuchse			HDMI 19-poligDP 20-polig
Eingangsvideosignal			HDMI DP
Lautsprecher			2 W x 2 (nur Modelle mit Audioeingang) (optional)
USB			USB 3.0 x 4
Maximale Bildschirmgroße			Horizontal: 596,74 mmVertical: 335,66 mm
Stromquelle			100 - 240 V, 50/60 Hz
Umgebungsbedingungen			Betriebstemporatur: 5 bis 35 °CLagertematur: -20 bis 60 °CLuftfeuchtigkeit bei Betrieb: 10 % bis 85 %
Abmessungen			611,6 (B) x 400,8 bis 550,8 (H) x 268,4 (T) mm
Gewicht (netto)			8,0 kg (netto)
Datum zur Mechanik			Neigung: -5° bis +35° (nur am höchsten Punkt können 35 Grad Rückwärtseignigung des Höhenwinkels erzielt werden)Schwenken: -30° bis +30°Höheneinstellung: 0 mm bis 150 mmDrehgelenk: -90° bis 90°Abnehmbarer Standfuß: Ja (abnehmbar Standfuß mit Feststellschraube)
Externe Bedienelemente	Schalter/Tasten		Ein-/Aus-TasteMENÜR/EINGABEEingang Schemmodus
	Funktionen		Krontrahligkeit6-Achs.-Sätzig,Farbtemp.Blaues LichteColorGammaAdaptive ContrastDark BoostsRGB ModeSättingUnsprachSpezialmodenOSD-DauerAuswahl des Eingangssignals (nur Modelle mit Dualeingang)DisplayinformationenRefresh rate numberBeendern
Alle technischen Daten können sich ohne Vorankündigung entwickeln.

Handbücher und andere Dokumente für Ihr Acer-Produkt finden Sie auf der offiziellen Acer-Support-Website.

*Der jährliche Energieverbrauch berechnet sich anhand des typischen Stromverbrauchs von 4 Stunden pro Tag, 365 Tage im Jahr.

• Sprühen Sie auf das Tuch eine Reinigungslösung, die kein Lösungsmittel enthält, und wischen Sie den Bildschirm vorsichtig ab. Es ist verboten, Flüssigkeiten direkt auf den Bildschirm oder das Gehäuse zu sprühen oder zu gießen. Verwenden Sie keine Reinigungsmittel auf Basis von Ammoniak oder Alkohol. Das Unternehmen haftet nicht für Schäden, die durch die Verwendung solcher Reinigungsmittel entstehen.
• Stellen Sie den LCD-Monitor nicht in der Nähe von Wärmequellen auf. Regen, Feuchtigkeit oder direkte Sonneneinstrahlung können den Monitor ernsthaft beschädigen. Üben Sie keinen Druck auf den LCD-Bildschirm aus. Übermäßiger Druck kann zu dauerhaften Schäden am Display führen.
• Entfernen Sie nicht die Abdeckung und versuchen Sie nicht, das Gerät selbst zu warten. Die Wartung sollte nur von qualifiziertem Fachpersonal durchgeführt werden.
• Lagern Sie den LCD-Monitor in einer Umgebung mit einer Temperatur von -20 °C bis 60 °C. Die Lagerung des Monitors außerhalb dieses Bereichs kann zu dauerhaften Schäden führen.
• In jedem der folgenden Fälle trennen Sie den Monitor vom Netz und rufen Sie einen autorisierten Techniker:

Das Signalkabel des Monitors ist beschädigt oder abgenutzt. - Auf den LCD-Monitor wurde Flüssigkeit verschüttet oder er wurde Regen ausgesetzt. - Der LCD-Monitor oder das Gehäuse ist beschädigt.

Installation des Monitors auf einem Ständer

1. N3BJIeKInTe MOHITop n3 yNAKObKN. 2.ПодсоeДинHTe CToIky K OCHOBAHnIO (He ДЯ BCEx MОdJIeN).
2. IobepHnTe no yacobO CTpeKe, UTObI 3aФнKcnpOBaTb. Y6eINTeCb, YTO OCHOBaHne 3aФнKcnpOBaHO Ha CToKe (He nIg BCex MoDeJIeN).
3. 3akpenite OCHOBAHne HcSTKe, NOBEPHyB BnH T cNOMOe bCNEUaJIbHO INHCTpyMeHTa IIN IOXODaIe MoHEtby (He IyA BCEMoeJe).

Lesen Sie die folgenden Anweisungen sorgfältig durch.

Konformitätserklärung

Wir,

Acer Incorporated

erklären in eigener Verantwortung, dass das Produkt:

SKU-Nummer: XB271HU xxxxxx

("x" = 0 bis 9, a bis z, A bis Z oder Leerzeichen)

Auf das sich diese Erklärung bezieht, den einschlägigen Normen oder anderen normativen Dokumenten entspricht:

EN55022:2010 Klasse B; EN55024:2010; EN61000-3-2:2006+A1:2009+A2:2009, Klasse D; EN61000-3-3:2008; EN60950-1:2006/A11:2009/A1:2010+A12:2011; Verordnung (EG) Nr. 1275/2008; EN 50564:2011; IEC 62301:2011; EN50581:2012

Wir erklären hiermit, dass das oben genannte Produkt mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der EMV-Richtlinie 2004/108/EG, der Niederspannungsrichtlinie 2006/95/EG, der RoHS-Richtlinie 2011/65/EU und der Richtlinie 2009/125/EG im Hinblick auf die Schaffung eines Rahmens für die Festlegung von Ökodesign-Anforderungen für energieverbrauchsrelevante Produkte übereinstimmt.

Jahr, in dem mit dem Anbringen des CE-Zeichens begonnen wurde: 2015.

RU Jan / Sr. Manager Vorschrift, Acer Inc.

Sep. 24, 2015 Datum
