INSTRUKCJA OBSŁUGI XB271HU ACER
Skrócona instrukcja uruchamiania monitora LCD firmy Acer (QSG)
Ważne instrukcje dotyczące bezpieczeństwa
Należy uważnie przeczytać poniższe instrukcje.
- W celu wyczyszczenia ekranu monitora LCD: Należy upewnić się, czy monitor przystosowany jest do zasilania przemiennego dostępnego w miejscu użytkowania.
- Wyłączyć monitor LCD i odłączyć przewód zasilający.
- Spryskać ściereczkę środkiem czyszczącym i delikatnie wytrzeć ekran.
- NIE NALEŻY BEZPOŚREDNIO SPRYSKIWAĆ LUB ZWILŻAĆ JAKIMKOLWIEK PŁYNEM EKRANU LUB OBUDOWY. NIE STOSOWAĆ ŚRODKÓW CZYSZCZĄCYCH NA BAZIE AMONIAKU LUB ALKOHOLU DO CZYSZCZENIA EKRANU LCD LUB OBUDOWY. Firma Acer nie ponosi żadnej odpowiedzialności za szkody wynikłe z używania środków czyszczących na bazie amoniaku lub alkoholu.
- Nie umieszczać monitora LCD w pobliżu okna. Wystawienie monitora na działanie deszczu, wilgoci lub światła słonecznego może go poważnie uszkodzić.
- Nie wywierać nacisku na ekran LCD. Nadmierny nacisk może spowodować uszkodzenie wyświetlacza.
- Nie zdejmować pokrywy i nie dokonywać samodzielnej naprawy urządzenia. Wszelkie czynności serwisowe powinny być wykonywane wyłącznie przez upoważnionego serwisanta.
- Monitor LCD należy przechowywać w pomieszczeniu o temperaturze od -20 do 60°C (od -4 do 140°F). Przechowywanie monitora LCD w temperaturze poza tym zakresem może spowodować trwałe uszkodzenia.
- Natychmiast odłączyć monitor i wezwać serwisanta, jeśli wystąpią jakiekolwiek z następujących okoliczności:
Kabel sygnałowy z monitora do komputera jest postrzępiony lub uszkodzony. - Na monitor LCD rozlał się płyn lub monitor jest wystawiony na działanie deszczu. - Monitor LCD lub obudowa są uszkodzone.
Montaż monitora na podstawie
- Wyjąć monitor z opakowania.
- Zamocować podpórkę do podstawy. (dotyczy wybranych modeli)
- Obrócić w prawo, aby zablokować. Upewnić się, że podstawa jest zablokowana na podpórce. (dotyczy wybranych modeli)
- Przymocować podstawę do podpórki, dokręcając śrubę za pomocą zintegrowanego wypustu lub odpowiedniej monety. (dotyczy wybranych modeli)

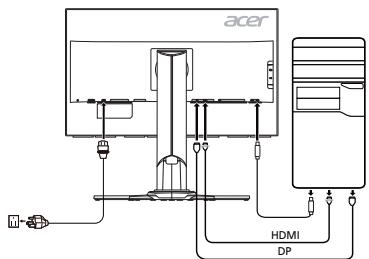

Podłączanie monitora do komputera
- Wyłączyć monitor i odłączyć przewód zasilający komputera.
- 2-1 Podłączanie kabla HDMI
a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel HDMI do komputera. 2-2 Podłączanie kabla DP
a. Upewnić się, że zarówno monitor, jak i komputer są wyłączone. b. Podłączyć kabel DP do komputera.
- Podłączyć kabel audio. (opcjonalnie)
- Włożyć przewód zasilający monitora do gniazda zasilania z tyłu monitora.
- Podłączyć przewody zasilające komputera i monitora do znajdującego się w pobliżu gniazdka elektrycznego.
- Wybrać opcję Wł./Wył. ładowania przez port USB po wyłączeniu, aby włączyć/wyłączyć tę funkcję.
Zewnętrzne elementy sterujące
| Nr | Ikona | Nazwa | Opis |
| 1,2 | | Przycisk/wskaźnik zasilania | Wącza/wyplażca monitor. Niebieski color wskazuje stan zasilania. Bursztynowy color wskazuje tryb czuwania/oszcźedzania energii. |
| 3 | | Funkcję menu ekranowej (OSD) | Nacisnac, aby wyświetność menu ekranowe (OSD). Nacisnac sąszcie raz, aby zatzierȩć wybor w menu ekranowym (OSD). |
| 4 | Input | Przycisk wejscia | Nacisnac, byzmieniec zródrá synglua wejsciwoego. |
| 5 | + | Przycisk Głowosć | Nacisnac, aby wyświetność skale ustawiania głowosnosci. |
| 6 | | OD | Nacisnac klawisz, zbye aktywowość fungcjie OD i ustawić ja w trybie Normal lub Ekstremalny. Jęsli aktywnye jest menu ekranowe (OSD), nacisnac, aby dokonać wyboru. |
| 7 | G | Tryb Gry | Nacisnac, aby wyłączy Tryb Gry. |
Niniejsze urządzenie zostało przetestowane i stwierdzono jego zgodność z normami dotyczącymi urządzeń cyfrowych Klasy B, zgodnie z Częścią 15 przepisów FCC. Organizacja ta ma zapewnić wystarczającą ochronę przed szkodliwymi zakłóceniami w pomieszczeniach mieszkalnych. Niniejsze urządzenie wytwarza, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest ono zainstalowane oraz nie jest użytkowane zgodnie z instrukcją, może powodować szkodliwe zakłócenia komunikacji radiowej.
Jednak nie ma żadnej gwarancji, że zakłócenia te nie wystąpią w konkretnej instalacji. Jeżeli urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, które można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń, korzystając z co najmniej jednego z poniższych sposobów:
Zmiana położenia anteny odbiorczej. Zwiększenie odległości między urządzeniem a odbiornikiem. Podłączenie urządzenia do gniazdka elektrycznego znajdującego się w innym obwodzie elektrycznym niż gniazdko, do którego podłączony jest odbiornik. - Skonsultowanie się ze sprzedawcą lub doświadczonym technikiem radiowo-telewizyjnym.
Deklaracja zgodności CE
Firma Acer Inc. niniejszym oświadcza, że monitor LCD spełnia zasadnicze wymogi i inne stosowne postanowienia dyrektywy kompatybilności elektromagnetycznej 2004/108/WE, dyrektywy niskonapięciowej 2006/95/WE oraz dyrektywy RoHS 2011/65/UE i dyrektywy 2009/125/WE w odniesieniu do ustanowienia ram ustalania wymogów dotyczących ekologicznego projektowania produktów związanych z energią.
Uwaga:
W celu uniknięcia uszkodzenia monitora nie należy go podnosić za podstawę.
Uwaga: Przewody ekranowane
W celu zachowania zgodności z przepisami o kompatybilności elektromagnetycznej urządzenie należy podłączać do innych urządzeń komputerowych jedynie za pomocą przewodów ekranowanych.
Uwaga: Urządzenia peryferyjne
Do tego urządzenia można podłączać jedynie urządzenia peryferyjne (urządzenia wejścia/wyjścia, terminale, drukarki, itp.) mające certyfikat zgodności z normą dla urządzeń Klasy B. Praca z urządzeniami peryferyjnymi nieposiadającymi odpowiedniego certyfikatu prawdopodobnie spowoduje zakłócenia w odbiorze radiowym i telewizyjnym.
Prestroga
Zmiany lub modyfikacje niezatwierdzone w sposób wyraźny przez stronę odpowiedzialną za zgodność mogą spowodować unieważnienie prawa użytkownika, nadanego przez Federalną Komisję Łączności, do korzystania z niniejszego produktu.
Warunki pracy
Niniejsze urządzenie jest zgodne z wymogami zawartymi w Części 15 przepisów FCC. Jego działanie musi spełniać dwa następujące warunki: (1) urządzenie nie może powodować szkodliwych zakłóceń; (2) urządzenie musi być zdolne do przyjmowania wszelkich zakłóceń, w tym zakłóceń mogących niepożądaną wpływać na jego działanie.
Uwaga: Użytkownicy z Kanady
Niniejsze urządzenie cyfrowe klasy B spełnia kanadyjską normę ICES-003.
Unieszkodliwianie zużytego sprzętu przez użytkowników w prywatnym gospodarstwie domowym w Unii Europejskiej
Ten symbol na produkcie lub na jego opakowaniu oznacza, że niniejszego produktu nie należy wyrzucać z innymi odpadami gospodarstwa domowego. Obowiązkiem użytkownika jest zutylizowanie zużytego sprzętu poprzez przekazanie go do wyznaczonego punktu odbioru w celu recyklingu zużytego sprzętu elektrycznego i elektronicznego. Osobny odbiór i recykling zużytego sprzętu podczas utylizacji pomoże zachować zasoby naturalne i zagwarantować ponowne przetworzenie sprzętu w sposób, który chroni zdrowie ludzkie i środowisko naturalne. Aby uzyskać więcej informacji na temat miejsc, w których można pozostawić zużyty sprzęt do recyklingu, należy skontaktować się z lokalnym urzędem miasta, przedsiębiorstwem utylizacji odpadów z gospodarstwa domowego lub sklepem, w którym produkt został zakupiony.
DANE TECHNICZNE
| Panel LCD | Uklad napędowy | Kolorowy wyświetȩcz LCD TFT |
| Rozmiar | 27"W (69 cm) |
| Rozstaw pikseli | 0,2331 mm (w poziomie) × 0,2331 mm (w pionie) |
| Jasność | 350 cd/m2(typowa) |
| Kontrast | 1000:1 |
| Kat widzenia | 178° (w poziomie) 178° (w pionie) (CR=10) |
| Czas reakci | 4 ms (od G do G) |
| Typ panelu | In-Plane Switching (IPS) |
| Video | Interfejs analogowy R, G, B |
| Czȩstotiwość pozioma | 30–209 kHz |
| Cźȩstotiwość pionowa | 24–144 Hz |
| Wyświetlane kolory | 16,7 milliona |
| Zegar punktowy | 570 MHz |
| Maksymalna rożdzielcieść | 2560 × 1440 przy czȩstotiwość 144 Hz |
| Plug & Play | VESA DDCCI/DDC2B |
| Klasa efektywność energetycznej | B |
| * Roczny podór energii | 60 (kWh) (dotczy modelu z wejsciem HDMI) |
| Pobór mocy (przy 200 nitach) | Tryb wączenia | 32,02 W (typowy) |
| Tryb uspienia | 0,47 W (typowy) |
| Tryb wy)—ćzzenia | 0,43 W (typowy) |
| Z)—cze wejsciowe | HDMI 19-stywkowe
DP 20-stywkowe |
| Wejsciowy syngnal video | HDMI
DP |
| Głowniki | 2 W x 2 (tylko model z wejsciem audio) (opcjonalnie) |
| USB | USB 3.0 x 4 |
| Maksymalny Rozmier ekranu | W poziome: 596,74 mm
W pionie: 335,66 mm |
| Z)—ródló zasilania | 100–240 V, 50/60 Hz |
| Kwestie sądowiskowe | Temperatura pracy: Od 5° do 35°C
Temperatura przechowyyania: Od -20° do 60°C
Wilgotność otoczenia podczas pracy: Od 10% do 85% |
| Wymiary | 611,6 (szer.) × 400,8 – 550,8 (wys.) × 268,4 (gl.) mm |
| Waga: | 8,0 kg (netto) |
| Specyfikacja Mechanizmów | Pochylenie: Od -5° do +35° (tylko w najwy)—szym punkcie dostepne jest 35 stopni odchylienia dla kąta wzniesienia)
Obrot: Od -30° do +30°
Regulacja wysokość: Od 0 mm do 150 mm
Obrot w pionie: Od -90° do 90°
Zdejmialna pod)—rkka: Tak (zdejmialna pod)—rkka ze)—srubówym mechanizmem zwalinja)—zym) |
| Zewnętrze elementy sterujuce | Przel)—cz)—nik/przy;cski | Przyczisk zasiliania
MENU/WPROWADź
We)—cietry b Gry |
| Funkcie | Kontrast
Jasność
Nasycki 6-osiow
Temp. koloru
Nieb. swiatlo
eColor
Gamma
Adaptive Contrast
Dark Boost
sRGB Mode
Nasycenie
Refresh rate number
Przejcz)—rz)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—s)—t— |
| Wszystkie dane techniczne moga uleckzmianie bez powiadomyenia. |
Instrukcje i inne dokumenty dotyczące produktu firmy Acer można znaleźć w oficjalnej witrynie pomocy technicznej firmy Acer.
- Roczny pobór energii jest obliczany na podstawie typowego poboru energii przez 4 godziny dziennie, 365 dni w roku.
Przeczytaj uważnie te instrukcje.
- Czyszczenie ekranu monitora LCD: Upewnij się, że napięcie znamionowe monitora jest odpowiednie do zasilania prądem przemiennym dostępnym w Twoim kraju. Wyłącz monitor LCD i wyciągnij przewód zasilający z gniazdka.
- Spryskaj ściereczkę środkiem czyszczącym niezawierającym rozpuszczalników i delikatnie wyczyść ekran.
- NIGDY NIE STRIEKAJTE ŽIADNU TEKUTINU PRIAMO NA OBRAZOVKU ALEBO KRYT. NEPOUŽÍVAJTE NA LCD OBRAZOVKU ANI NA KRYT ŽIADNE ČISTIACE PROSTRIEDKY S OBSAHOM AMONIAKU ALEBO ALKOHOLU.
- Spoločnosť Acer nenesie zodpovednosť za poškodenie v dôsledku použitia čistiacich prostriedkov s obsahom amoniaku alebo alkoholu.
- Neumiestňujte LCD monitor blízko okna. Vystavenie monitora dažďu, vlhkosti alebo svetlu ho môže vážne poškodiť.
- LCD obrazovku nevystavujte tlaku. Nadmerný tlak môže spôsobiť trvalé poškodenie displeja.
- Neodstraňujte kryt, ani sa nepokúšajte opravovať tento prístroj vlastnoručne. Servis akéhokoľvek druhu má vykonať autorizovaný technik.
- LCD monitor skladujte v miestnosti s teplotou -20°C a 60°C (-4°F a 140°F) . Skladovanie LCD monitora v prostredí mimo tohto rozsahu môže viesť k trvalému poškodeniu.
- Monitor okamžite vypojte zo siete a volajte autorizovaného technika, ak dôjde k niektorej z nasledujúcich situácií:
- Signálny kábel medzi monitorom a PC je rozstrapkaný alebo poškodený.
- Na LCD monitor sa vyleje tekutina alebo je monitor vystavený dažďu.
- Dôjde k poškodeniu LCD monitora alebo puzdra.
Pripevnenie monitora na podstavec
- Vyberte monitor z balenia.
- Pripevnite stojan na podstavec. (pre vybrané modely)
- Na uzamknutie otočte v smere hodinových ručičiek. Ubezpečte sa, že podstavec je uzamknutý do stojana. (pre vybrané modely)
- Upevnite podstavec na stojan otáčaním skrutky, pričom použijete integrovanú kartu alebo vhodnú mincu. (pre vybrané modely)
Podłączanie monitora do komputera
Uwaga: Kable ekranowane
Wszystkie połączenia z innymi urządzeniami komputerowymi muszą być wykonane przy użyciu kabli ekranowanych, aby zachować zgodność z przepisami dotyczącymi kompatybilności elektromagnetycznej.
Uwaga: Urządzenia peryferyjne
Do tego urządzenia można podłączać tylko urządzenia peryferyjne (urządzenia wejściowe/wyjściowe, terminale, drukarki itp.) certyfikowane zgodnie z limitami klasy B. Praca z niecertyfikowanymi urządzeniami peryferyjnymi prawdopodobnie spowoduje zakłócenia odbioru radiowego i telewizyjnego.
Uwaga
Zmiany lub modyfikacje, które nie zostały wyraźnie zatwierdzone przez producenta, mogą spowodować utratę prawa użytkownika do korzystania z produktu, które przyznaje Federalna Komisja Łączności (FCC) w USA.
Informacja FCC
