XB271HU - Herní monitor ACER - Bezplatný návod k obsluze

Typ produktu	Herní monitor
Značka	ACER
Model	XB271HU
Velikost obrazovky	27 palců (69 cm)
Technologie panelu	IPS (In-Plane Switching)
Nativní rozlišení	2560 x 1440 pixelů
Obnovovací frekvence	144 Hz
Jas	350 cd/m² (typický)
Kontrast	1000:1
Doba odezvy	4 ms (šedá-šedá)
Pozorovací úhly	178° horizontálně / 178° vertikálně (CR=10)
Konektivita	1x HDMI, 1x DisplayPort, 4x USB 3.0, audio konektor
Integrované reproduktory	2x 2 W (volitelné)
Spotřeba elektřiny (zapnuto)	32,02 W (typická)
Spotřeba elektřiny (pohotovostní režim)	0,47 W (typická)
Napájení	100-240 V, 50/60 Hz
Nastavení stojanu	Náklon -5° až +35°, otočení -30° až +30°, výška 0-150 mm, pivot -90° až 90°
Čistá hmotnost	8,0 kg
Rozměry (š x v x h)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Údržba obrazovky	Používejte měkký neabrazivní hadřík; nikdy nestříkejte kapalinu přímo na obrazovku
Bezpečnostní pokyny	Nevystavujte dešti, vlhkosti nebo přímému slunečnímu záření; neotevírejte kryt
Dostupné náhradní díly	Odnímatelný stojan, napájecí kabel, kabely HDMI a DP (součástí balení)
Energetická třída	B
Normy	CE, FCC (třída B), ICES-003, NMB-003

Často kladené otázky - XB271HU ACER

Jak čistit obrazovku monitoru Acer XB271HU?

Vypněte monitor a odpojte napájecí kabel. Nastříkejte čisticí prostředek bez rozpouštědel na měkký hadřík a poté jemně otřete obrazovku. Nikdy nestříkejte kapalinu přímo na obrazovku nebo kryt a vyhněte se přípravkům s obsahem čpavku nebo alkoholu.

Jak nastavit výšku obrazovky?

Stojan umožňuje nastavení výšky od 0 do 150 mm. Pevně uchopte obrazovku za okraje a vyvíjejte vertikální tlak nahoru nebo dolů. Pohyb je plynulý a nevyžaduje nářadí.

Jak změnit zdroj videovstupu?

Stiskněte tlačítko Input umístěné na zadní straně monitoru. Zobrazí se nabídka na obrazovce, která umožňuje přepínat mezi zdroji HDMI a DisplayPort. Potvrďte svou volbu opětovným stisknutím.

Jak aktivovat funkci G-Sync?

Připojte kompatibilní PC pomocí kabelu DisplayPort. Otevřete ovládací panel NVIDIA, aktivujte G-Sync v záložce 'G-Sync'. Ujistěte se, že obnovovací frekvence monitoru je nastavena na 144 Hz.

Jaké je maximální rozlišení a obnovovací frekvence?

Maximální rozlišení je 2560 x 1440 pixelů (WQHD) a obnovovací frekvence může dosáhnout 144 Hz, ideální pro soutěžní hraní.

Má monitor integrované reproduktory?

Některé modely zahrnují stereo reproduktory 2x 2 W (volitelné). Zkontrolujte přítomnost audio mřížky na zadní straně. K dispozici je také konektor pro sluchátka.

Jak namontovat obrazovku na rameno VESA?

Sejměte stojan odšroubováním upevňovacího šroubu. Zadní strana je kompatibilní se standardem VESA 100 x 100 mm. Použijte vhodné šrouby dodané s nástěnným držákem nebo kloubovým ramenem.

Co dělat, když obrazovka zůstane černá a kontrolka napájení bliká?

Zkontrolujte, zda je napájecí kabel správně zapojen a zda zásuvka funguje. Vyzkoušejte jiný videokabel (HDMI nebo DP) a ujistěte se, že je počítač zapnutý. Pokud problém přetrvává, kontaktujte technickou podporu Acer.

Jak obnovit tovární nastavení?

Stiskněte tlačítko Menu pro otevření OSD, přejděte k možnosti Obnovit nebo Ukončit (podle firmwaru). Potvrďte pro obnovení všech nastavení na výchozí hodnoty.

Jaká je spotřeba elektřiny v pohotovostním režimu?

V pohotovostním režimu je typická spotřeba 0,47 W. Pro další úsporu použijte funkci 'Nabíjení USB při vypnutí' nebo odpojte zařízení, když se nepoužívá.

NÁVOD K OBSLUZE XB271HU ACER

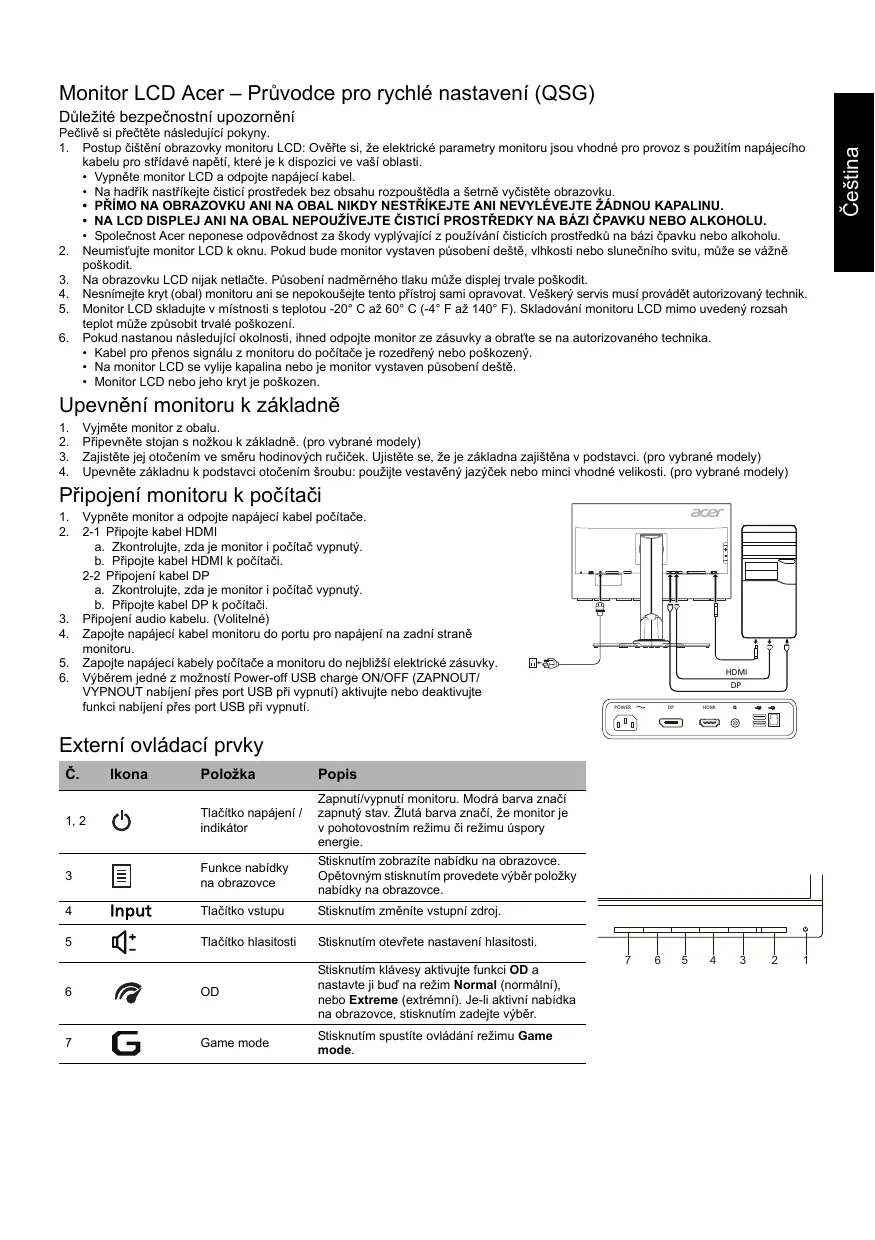

Monitor LCD Acer – Průvodce pro rychlé nastavení (QSG)

Důležité bezpečnostní upozornění

Pečlivě si přečtěte následující pokyny.

1. Postup čištění obrazovky monitoru LCD: Ověřte si, že elektrické parametry monitoru jsou vhodné pro provoz s použitím napájecího kabelu pro střídavé napětí, které je k dispozici ve vaší oblasti.

Vypněte monitor LCD a odpojte napájecí kabel. - Na hadřík nastříkejte čisticí prostředek bez obsahu rozpouštědel a šetrně vyčistěte obrazovku. - PŘÍMO NA OBRAZOVKU ANI NA OBAL NIKDY NESTŘÍKEJTE ANI NEVYLEVEJTE ŽÁDNOU KAPALINU. NA LCD DISPLEJ ANI NA OBAL NEPOUŽÍVEJTE ČISTICÍ PROSTŘEDKY NA BÁZI ČPAVKU NEBO ALKOHOLU. - Společnost Acer nenese odpovědnost za škody vyplývající z používání čisticích prostředků na bázi čpavku nebo alkoholu.

1. Neumisťujte monitor LCD k oknu. Pokud bude monitor vystaven působení deště, vlhkosti nebo slunečního svitu, může se vážně poškodit.
2. Na obrazovku LCD nijak netlačte. Působení nadměrného tlaku může displej trvale poškodit.
3. Nesnímejte kryt (obal) monitoru ani se nepokoušejte tento přístroj sami opravovat. Veškerý servis musí provádět autorizovaný technik.
4. Monitor LCD skladujte v místnosti s teplotou mezi -20 °C a 60 °C (-4 °F a 140 °F). Skladování monitoru LCD mimo uvedený rozsah teplot může způsobit trvalé poškození.
5. Pokud nastanou následující okolnosti, ihned odpojte monitor ze zásuvky a obraťte se na autorizovaného technika.
6. Kabel pro přenos signálu z monitoru do počítače je rozedřený nebo poškozený.
7. Na monitor LCD se vylije kapalina nebo je monitor vystaven působení deště.
8. Monitor LCD nebo jeho kryt je poškozen.

Upevnění monitoru k základně

1. Vyjměte monitor z obalu.
2. Připevněte stojan s nožkou k základně. (pro vybrané modely)
3. Zajistěte jej otočením ve směru hodinových ručiček. Ujistěte se, že je základna zajištěna v podstavci. (pro vybrané modely)
4. Upevněte základnu k podstavci otočením šroubu: použijte vestavěný jazýček nebo minci vhodné velikosti. (pro vybrané modely)

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojení kabelu HDMI

a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel HDMI k počítači.

2-2 Připojení kabelu DP a. Zkontrolujte, zda je monitor i počítač vypnutý. b. Připojte kabel DP k počítači.

1. Připojení audio kabelu. (Volitelné)
2. Zapojte napájecí kabel monitoru do portu pro napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do nejbližší elektrické zásuvky.
4. Vyberte Power-off USB charge ON/OFF (ZAPNOUT/VYPNOUT nabíjení přes port USB při vypnutí) aktivujte nebo deaktivujte funkci nabíjení přes port USB při vypnutí.

Externí ovládací prvky

Č.	Ikona	Položka	Popis
1, 2	◎	Tlačitko napájení / indikátor	Zapnuti/vypnuti monitoru. Modrá barva značínapnuty stav. Zlutá barva značí, ze monitor je v pohotovostním režimu Či režimu ćsporyenergie.
3	◎	Funkce nabidky na obrazovce	Stisknutim zobrazité nabídku na obrazovce. Opětovným stisknutim provedete výběr položky nabídky na obrazovce.
4	Input	Tlačitko vstupu	Stisknutim změníté vystupné zdroj.
5	+	Tlačitko hlasitosti	Stisknutim otevřete nastavení hlasitosti.
6	◎	OD	Stisknutim klávesy aktivujte funkci OD a nastavte ji bud na režim Normal (normálni),nebo Extreme (extrénni). Je-li aktivić nabídka na obrazovce, stisknutim zadeje výběr.
7	G	Game mode	Stisknutim spustite ovládání režimu Game mode.

Předpisy a bezpečnostní upozornění

Upozornění FCC (Federálního výboru pro telekomunikace)

Toto zařízení bylo testováno a vyhovuje limitům pro třídu B digitálního zařízení, podle oddílu 15 Pravidel FCC. Tyto limity zajišťují odpovídající ochranu proti škodlivému rušení při instalaci v domácnosti. Toto zařízení generuje, používá a může vyzařovat vysokofrekvenční energii, a pokud není instalováno a používáno v souladu s instrukcemi, může způsobit škodlivé rušení rádiové komunikace.

Nelze však zaručit, že se rušení v určité instalaci neobjeví. Jestliže toto zařízení způsobí rušení rádiového nebo televizního příjmu, které lze zjistit vypnutím a zapnutím zařízení, je uživatel doporučen, aby se pokusil rušení odstranit jedním z následujících opatření!

• Přesměrujte nebo přemístěte přijímací anténu. Zvětšete odstup mezi zařízením a přijímačem.
• Připojte zařízení k jinému výstupu okruhu, než ke kterému je nyní připojen.
• Poradte se s distributorem nebo zkušeným technikem specializovaným na obor rádio a televizory.

Prohlášení o shodě CE

Společnost Acr Inc. tímto prohlašuje, že tento monitor LCD je v souladu se základními požadavky a dalšími platnými ustanoveními směrnice EMC 2004/108/EC, 2006/95/EC (směrnice týkající se nízkého napětí), směrnice RoHS 2011/65/EU a směrnice 2009/125/EC, týkající se rámce pro stanovení požadavků na ekologickou konstrukci pro produkty využívající energii.

Upozornění:

Nezvedejte monitor za základnu, aby nedošlo k poškození monitoru.

Upozornění: Stíněné kabely

Všechna připojení k jiným zařízením výpočetní techniky je nutno provádět s využitím stíněných kabelů, aby byla zajištěna shoda s předpisy pro elektromagnetickou kompatibilitu (EMC).

Upozornění: Periferní zařízení

K tomuto zařízení smějí být připojena pouze periferní zařízení (zařízení pro vstup/výstup analogový, terminály, tiskárny apod.) certifikovaná v souladu s limity třídy B. Provoz necertifikovaných periferních zařízení pravděpodobně způsobí rušení rádií a televizí.

Varování

Změny nebo úpravy, které nejsou výslovně schváleny výrobcem, by mohly anulovat oprávnění uživatele používat tento produkt (oprávnění garantované Federálním úřadem pro telekomunikace).

Provozní podmínky

Toto zařízení vyhovuje požadavkům FCC, oddíl 15. Provoz podléhá těmto dvěma podmínkám: (1) toto zařízení nesmí způsobovat škodlivé rušení a (2) toto zařízení musí akceptovat jakékoli přijímané rušení, včetně rušení, které může být příčinou nežádoucího provozu.

Upozornění: Uživatelé v Kanadě

Tento digitální přístroj třídy B vyhovuje kanadskému standardu ICES-003.

Likvidace zařízení vyřazených uživateli v soukromých domácnostech v Evropské unii

Tento symbol na produktu nebo jeho obalu znamená, že produkt nesmí být likvidován s běžným domácím odpadem. Namísto toho přejímáte odpovědnost za likvidaci zařízení tak, že je odevzdáte v určeném sběrném místě pro recyklaci vyřazených elektrických a elektronických zařízení. Tříděná a recyklovaná vyřazená zařízení přispívají k ochraně přírodních zdrojů a zajišťují recyklaci zařízení způsobem, jenž ochrání zdraví osob i životního prostředí. Další informace o tom, kde můžete své vyřazené zařízení předat k recyklaci, vám poskytne místní obecní úřad, komunální služby nebo obchod, kde jste produkt zakoupili.

TECHNICKÉ ÚDAJE

Panel LCD	Provozní systém		Barevný LCD TFT
	Velikost		27"W (69 cm)
	Rozteč pixelù		0,2331 mm (horizontal) × 0,2331 mm (vertical)
	Jas		350 cd/m2(typický)
	Krontrast		1000:1
	Uhel sledováni		178° (horizontal) 178° (vertical) (CR=10)
	Doba odezvy		4 ms (GTG)
	Typ panelu		Přepinámí v ploše (IPS)
	Video		R, G, B analogové rozhrani
	Horizontálni frevence		30-209 kHz
	Vertikálni frevence		24-144 Hz
Zobrazení			16,7 millionù
Frekvence bodù			570 MHz
Maximálíné Rozlěsení			2560 × 1440 př 144 Hz
Funkce Plug & Play			VESA DDCCI/DDC2B
Trfda energetické efektivity			B
*Roční spotfeba energia			60 (kWh) (pro model se vystupem HDMI)
Spotfeba energia (při jsu 200 nitú)	Režim Zapnuto		32,02 W (typicky)
	Režim spánku		0,47 W (typicky)
	Režim Vypnuto		0,43 W (typicky)
Konektor vstupu			HDMI 19 kolíkù DP 20 kolíkù
Vystupní videosignál			HDMI DP
Reproduktory			2 W x 2 (pouze model se zvukovým vystupem) (volitelné)
USB			USB 3.0 x 4
Maximálíné velikost obrazovky			Horizontal: 596,74 mm Vertical: 335,66 mm
Zdroj napajéní			100-240 V, 50/60 Hz
Podminky okolínho prostřédí			Provozní teplata: 5 °C až 35 °CSkladovací teplata -20 °C až 60 °CProvozní vlhkest: 10 % až 85 %
Rozměry			611,6 (S) × 400,8 ~ 550,8 (V) × 268,4 (H) mm
Hmotnost (Cistá)			8,0 kg (Cistá)
Technické udaje mechanismu			Nakloněni: -5° až +35° (pro uhel zdvihu lze dosaúnout záklonu 35 stupné pouze v nejvyssím bodé)Otačeni: -30° až +30°Nastaveni výšky: 0 mm až 150 mmOtočeni: -90° až 90°Odnilmatěny stojan: Ano (odnilmatěny stojan s nozkou a uvolněím pomoci šroubu)
Externi ovládací prvyk	Spinače a tlačíka		Tlačíko napajéní Hlasitost NABÍDKA/ENTER OD Vstup Game mode
	Funkce		Kontrast Zaměřováč Jas OD 6osá systost DTS (vybrané modely) Teplota barev ULMB Modré světlo Rychlý startHemi režim Jas Nabjení přes port USB př i vypnutí Adaptive Contrast Jazyk Dark Boost Časyov limit nabidky na obrazovce Režim sRGB Vybré vystupnoho signálu (pouze u modelu s duálím vystupem) Sytost Informace o displeji Refresh rate number Resetovat Transparentnost Ukoncít
Jakékoli technické udaje zafrizení mohou být zmirénye bez předchozhoì upozerněni.

Návody a další dokumenty pro svůj produkt Acer naleznete na oficiálních webových stránkách podpory společnosti Acer. *Roční spotřeba energie se počítá s využitím typické spotřeby energie 4 hodiny denně, 365 dní v roce.

Důležité bezpečnostní pokyny

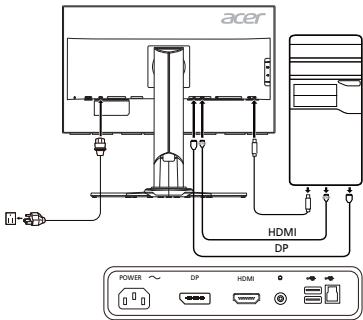

1. Vypněte monitor a odpojte napájecí kabel počítače.
2. 2-1 Připojte kabel HDMI

a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte kabel HDMI k počítači.

2-2 Připojte kabel DP a. Zajistěte, aby byl monitor i počítač VYPNUTÝ. b. Připojte kabel DP k počítači.

1. Připojte kabel Audio. (Volitelné)
2. Připojte napájecí kabel monitoru do portu napájení na zadní straně monitoru.
3. Zapojte napájecí kabely počítače a monitoru do elektrické zásuvky v dosahu.
4. Pro zapnutí/vypnutí funkce nabíjání přes USB vyberte Power-off USB charge ON/OFF.

Vnější ovladače

Č.	Ikona	Položka	Popis
1, 2		Tlačidlo/kontrolka napájania	Služi na zapnutie/vypnutie monitora. Modrá farba indikuje zapnutie. Oranzová indikuje pohotovostný režim/režim šetrenia energiou.
3		Funkcie OSD	Stlačením zobrazité ponuku OSD. Opátovnám stlačením zadáte vyber v ponuke OSD.
4	Input	Tlačidlo Vstup	Stlačením tlacidla prepnite vstupné zdroje.
5	+	Tlačidlo Hlasitost'	Stlačením tlacidla aktivujte systém na ovládanie hlasitosti.
6		OD	Stlačením tlacidla aktivujte funkciu OD a nastavte je do režimu Normálne alebo Extremne. Ak je ponuka OSD aktiviina, stlačením tohto tlacidla vstúpite do možnosti vyberu.
7	G	Režimhra	Stlačením tlacidla aktivujte ovládanie položky Režimhra.

Předpisy a bezpečnostní upozornění

V rámci prevence před poškozením nezdvihujte monitor za jeho podstavec.
