XB271HU - Játékmonitor ACER - Ingyenes használati útmutató

Terméktípus	Játék monitor
Márka	ACER
Modell	XB271HU
Képernyő mérete	27 hüvelyk (69 cm)
Panel technológia	IPS (In-Plane Switching)
Natív felbontás	2560 x 1440 pixel
Frissítési frekvencia	144 Hz
Fényerő	350 cd/m² (tipikus)
Kontraszt	1000:1
Válaszidő	4 ms (szürkétől szürkéig)
Látószögek	178° vízszintes / 178° függőleges (CR=10)
Csatlakoztathatóság	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, audio csatlakozó
Beépített hangszórók	2 x 2 W (opcionális)
Energiafogyasztás (üzem)	32,02 W (tipikus)
Energiafogyasztás (készenlét)	0,47 W (tipikus)
Tápellátás	100-240 V, 50/60 Hz
Állvány beállítások	Dőlés -5° és +35° között, elforgatás -30° és +30° között, magasság 0-150 mm, elfordítás -90° és 90° között
Nettó tömeg	8,0 kg
Méretek (Sz x M x Mé)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Képernyő karbantartása	Használjon puha, nem karcoló törlőkendőt; soha ne permet folyadékot közvetlenül a képernyőre
Biztonsági útmutatások	Ne tegye ki esőnek, nedvességnek vagy közvetlen napfénynek; ne nyissa fel a házat
Elérhető alkatrészek	Kivehető állvány, tápkábel, HDMI és DP kábelek (tartozék)
Energiaosztály	B
Szabványok	CE, FCC (B osztály), ICES-003, NMB-003

Gyakran ismételt kérdések - XB271HU ACER

Hogyan tisztítsam meg az Acer XB271HU monitor képernyőjét?

Kapcsolja ki a monitort és húzza ki a tápkábelt. Permetezzen oldószermentes tisztítószert egy puha törlőkendőre, majd óvatosan törölje le a képernyőt. Soha ne permetezzen folyadékot közvetlenül a képernyőre vagy a házra, és kerülje az ammónia- vagy alkoholtartalmú termékeket.

Hogyan állítsam be a képernyő magasságát?

Az állvány lehetővé teszi a magasság beállítását 0 és 150 mm között. Fogja meg erősen a képernyőt a széleinél, és függőlegesen nyomja felfelé vagy lefelé. A mozgás sima és szerszám nélküli.

Hogyan váltsak videobemeneti forrást?

Nyomja meg a monitor hátulján található Input gombot. Megjelenik egy képernyőmenü, amely lehetővé teszi a HDMI és DisplayPort források közötti váltást. Erősítse meg választását újabb megnyomással.

Hogyan aktiváljam a G-Sync funkciót?

Csatlakoztassa kompatibilis számítógépét DisplayPort kábellel. Nyissa meg az NVIDIA vezérlőpultot, kapcsolja be a G-Sync funkciót a 'G-Sync' fülön. Győződjön meg arról, hogy a monitor frissítési frekvenciája 144 Hz-re van állítva.

Mi a maximális felbontás és frissítési frekvencia?

A maximális felbontás 2560 x 1440 pixel (WQHD), a frissítési frekvencia pedig elérheti a 144 Hz-t, ami ideális a versenyjátékokhoz.

A monitornak vannak beépített hangszórói?

Egyes modellek 2 x 2 W-os sztereó hangszórókat tartalmaznak (opcionális). Ellenőrizze, hogy van-e hangszórórács a hátlapon. Fejhallgató-csatlakozó is rendelkezésre áll.

Hogyan szereljem fel a képernyőt VESA karra?

Távolítsa el az állványt a rögzítőcsavar kicsavarásával. A hátlap kompatibilis a VESA 100 x 100 mm szabvánnyal. Használja a fali tartóhoz vagy a mozgatható karhoz mellékelt megfelelő csavarokat.

Mit tegyek, ha a képernyő fekete marad és a tápfeszültség jelzőfény villog?

Ellenőrizze, hogy a tápkábel megfelelően van-e csatlakoztatva, és a hálózati aljzat működik-e. Próbáljon ki egy másik videokábelt (HDMI vagy DP), és győződjön meg arról, hogy a számítógép be van kapcsolva. Ha a probléma továbbra is fennáll, lépjen kapcsolatba az Acer technikai támogatásával.

Hogyan állítsam vissza a gyári beállításokat?

Nyomja meg a Menu gombot az OSD megnyitásához, navigáljon a Visszaállítás vagy Kilépés opcióhoz (firmware-től függően). Erősítse meg az összes beállítás alapértelmezettre való visszaállításához.

Mi a készenléti energiafogyasztás?

Készenléti üzemmódban a tipikus fogyasztás 0,47 W. A további megtakarítás érdekében használja az 'USB-töltés kikapcsolva' funkciót, vagy húzza ki a készüléket, ha nem használja.

HASZNÁLATI ÚTMUTATÓ XB271HU ACER

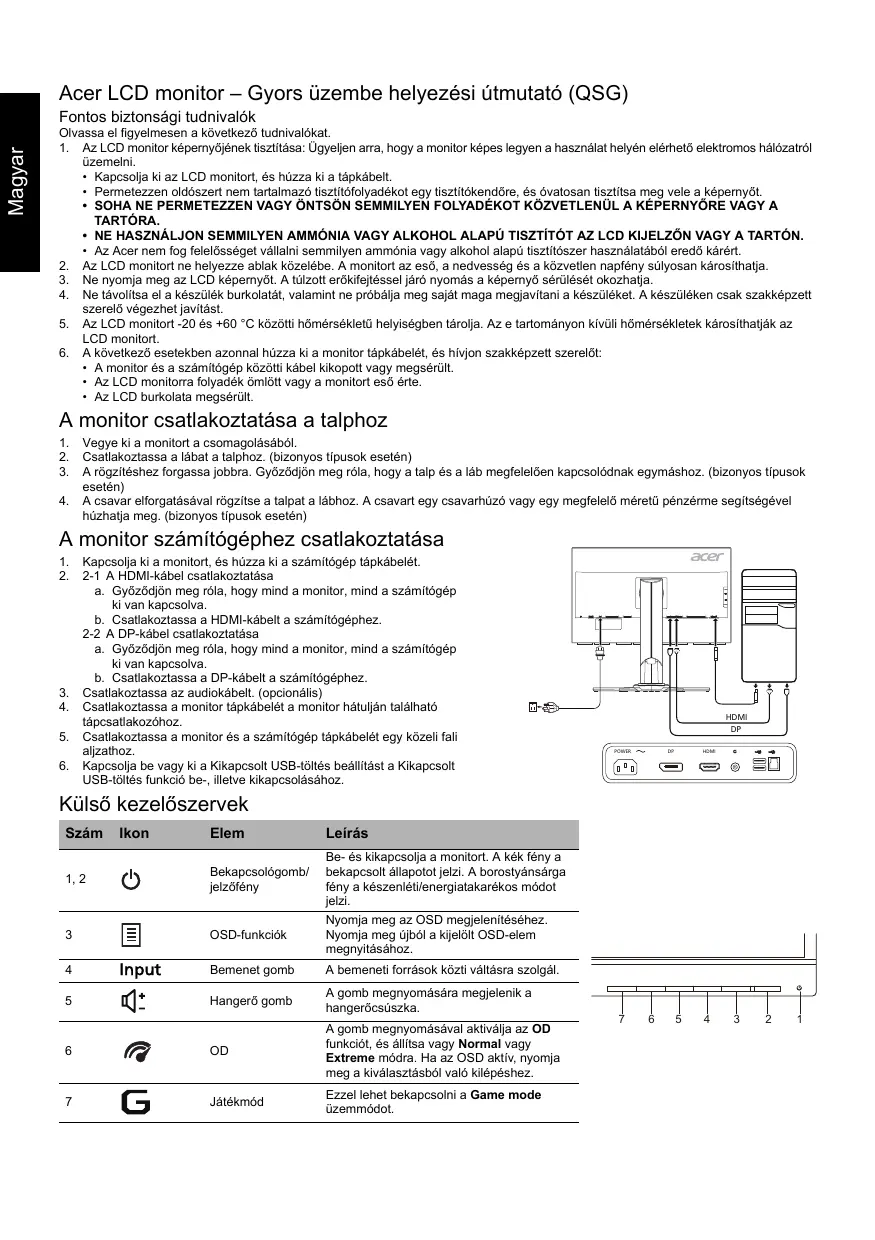

Acer LCD monitor - Gyors üzembe helyezési útmutató (QSG)

Fontos biztonsági tudnivalók

Olvassa el figyelmesen a következő tudnivalókat.

1. Az LCD monitor képernyőjének tisztítása: Ügyeljen arra, hogy a monitor képes legyen a használat helyén elérhető elektromos hálózatról üzemelni.
2. Kapcsolja ki az LCD monitort, és húzza ki a tápkábelt.
3. Permetezzen oldószert nem tartalmazó tisztítófolyadékot egy tisztítókendőre, és óvatosan tisztítsa meg vele a képernyőt. SOHA NE PERMETEZZEN VAGY ÖNTSÖN SEMMILYEN FOLYADÉKOT KÖZVETLENÜL A KÉPERNYŐRE VAGY A TARTÓRA.
4. NE HASZNÁLJON SEMMILYEN AMMÓNIA- VAGY ALKOHOLALAPÚ TISZTÍTÓSZERT AZ LCD KIJELZŐN VAGY A TARTÓN.
5. Az Acer nem vállal felelősséget semmilyen ammónia- vagy alkoholalapú tisztítószer használatából eredő kárért.
6. Az LCD monitort ne helyezze ablak közelébe. A monitort az eső, a nedvesség és a közvetlen napfény súlyosan károsíthatja.
7. Ne nyomja meg az LCD képernyőt. A túlzott erőkifejtéssel járó nyomás a képernyő sérülését okozhatja.
8. Ne távolítsa el a készülék burkolatát, valamint ne próbálja meg maga megjavítani a készüléket. A készüléken csak szakképzett szerelő végezhet javítást.
9. Az LCD monitor -20 és +60 °C közötti hőmérsékletű helyiségben tartható. Az e tartományon kívüli hőmérsékletek károsíthatják az LCD monitort.
10. A következő esetekben azonnal húzza ki a monitor tápkábelét, és hívjon szakképzett szerelőt:
11. A monitor és a számítógép közötti kábel elkopott vagy megsérült.
12. Az LCD monitorra folyadék ömlött, vagy a monitort eső érte.
13. Az LCD burkolata megsérült.

A monitor csatlakoztatása a talphoz

1. Vegye ki a monitort a csomagolásából.
2. Csatlakoztassa a lábat a talphoz. (bizonyos típusok esetén)
3. A rögzítéshez forgassa jobbra. Győződjön meg róla, hogy a talp és a láb megfelelően kapcsolódnak egymáshoz. (bizonyos típusok esetén)
4. A csavar elforgatásával rögzítse a talpat a lábhoz. A csavart egy csavarhúzó vagy egy megfelelő méretű pénzérme segítségével húzhatja meg. (bizonyos típusok esetén)

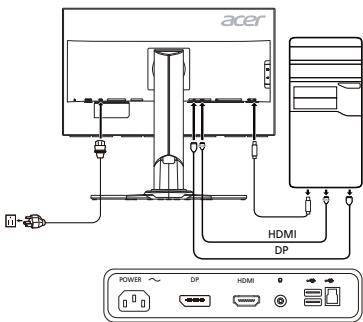

A monitor számítógéphez csatlakoztatása

1. Kapcsolja ki a monitort, és húzza ki a számítógép tápkábelét.
2. 2-1 A HDMI-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a HDMI-kábelt a számítógéphez.

2-2 A DP-kábel csatlakoztatása

a. Győződjön meg róla, hogy mind a monitor, mind a számítógép ki van kapcsolva. b. Csatlakoztassa a DP-kábelt a számítógéphez.

1. Csatlakoztassa az audiokábelt. (opcionális)
2. Csatlakoztassa a monitor tápkábelét a monitor hátulján található tápcsatlakozóhoz.
3. Csatlakoztassa a monitor és a számítógép tápkábelét egy közeli fali aljzatba.
4. Kapcsolja be vagy ki a Kikapcsolt USB-töltés beállítást a Kikapcsolt USB-töltés funkció be-, illetve kikapcsolásához.

Külső kezelőszervek

Szám	Ikon	Elem	Leírás
1, 2		Bekapcsológomb/ jelzőfény	Be- és kikapcsoljá a monitor. A kék fény a bekapcsolt allapotot jelzi. A borostyánsárga fény a készenléti/energiatakarékos módot jelzi.
3		OSD-funkciók	Nyomja meg az OSD megjelenitéséhez. Nyomja meg übjöl a kijelöl't OSD-elem megnyitásához.
4	Input	Bemenet gomb	A bemeneti forrósk öktzi valtársa szolgál.
5	+	Hangerő gomb	A gomb megnyomására megjelenik a hangerőcsűszka.
6		OD	A gomb megnyomásával aktivalja az OD funkciót, és allütsa vagy Normal vagy Extreme módra. Ha az OSD aktív, nyomja meg a kiválasztásból való kilépéshez.
7	G	Játékmód	Ezzel lehet bekapcsolnì a Game mode üzemmodot.

Előírások és biztonsági megjegyzések

FCC-megjegyzés

A készüléket tesztelték, és az FCC-szabályzat 15. része értelmében megfelel a B osztályú digitális eszközökre vonatkozó előírásoknak. A korlátozások lakossági környezetben történő telepítéskor megbízható védelmet nyújtanak a káros interferenciával szemben. A készülék rádiófrekvenciás energiát hoz létre, használ és sugároz. Ha a készüléket nem a gyártó útmutatásai alapján telepítik és használják, akkor káros interferenciát okozhat a rádiókommunikációban.

Arra azonban nincs garancia, hogy egy adott telepítési helyzetben nem lép fel interferencia. Ha a készülék káros interferenciát okoz a rádió- vagy televíziókészülékek vételében, amiről a készülék ki- és bekapcsolásával győződhet meg, javasoljuk, hogy az interferencia megszüntetése érdekében a következő lépéseket hajtsa végre:

Fordítsa el vagy helyezze át a vevőantennát. Növelje a távolságot a készülék és a vevő között. - Csatlakoztassa egy másik aljzathoz a készüléket, mint amelyikhez a vevőegység csatlakozik. Kérje a kereskedő vagy szakképzett szerelő segítségét.

CE megfelelőségi nyilatkozat

Az Acer Inc. ezennel kijelenti, hogy ez az LCD monitor megfelel az elektromágneses zavart okozó berendezésekre vonatkozó 2004/108/EK irányelv, a kisfeszültségű villamos termékekre vonatkozó 2006/95/EK irányelv, valamint az egyes veszélyes anyagok elektromos és elektronikus berendezésekben való alkalmazásának korlátozásáról szóló 2011/65/EU irányelv és az energiaügyi termékek környezetbarát tervezésére vonatkozó követelmények megállapítási kereteinek létrehozásáról szóló 2009/125/EK irányelv alapvető és egyéb vonatkozó követelményeinek.

Megjegyzés:

A monitort soha ne a talpánál fogva emelje fel, nehogy megsérüljön.

Megjegyzés: Árnyékolt kábelek

Az elektromágneses zavarokra vonatkozó előírások betartása érdekében a készüléket csak árnyékolt kábelekkel szabad más számítástechnikai eszközhöz csatlakoztatni.

Megjegyzés: Perifériák

A készülékhez kizárólag olyan perifériát (bemeneti/kimeneti eszközt, terminált, nyomtatót stb.) szabad csatlakoztatni, amely megfelel a B osztályú eszközökre előírt határértékeknek. A határértékeknek nem megfelelő perifériák használata esetén zavar léphet fel a rádiós és televíziós vételben.

Figyelem

A gyártó által nem engedélyezett változtatások vagy módosítások miatt a felhasználó elveszítheti a Federal Communications Commission (Szövetségi Távközlési Bizottság) által a készülék működtetésére biztosított jogát.

Üzemi feltételek

A készülék megfelel az FCC szabályzatának 15. fejezetében foglalt előírásoknak. A készülék működtetése a következő két feltételhez kötött: (1) a készülék nem okozhat zavart, és (2) a készüléknek el kell viselnie a zavarokat, beleértve a nemkívánatos működést okozó zavarokat is.

Megjegyzés: Kanadai felhasználók

Ez a B osztályú digitális berendezés megfelel a kanadai ICES-003 szabvány előírásainak.

Készülékek magánháztartásban történő selejtezése az Európai Unió területén

A készüléken, illetve a készülék csomagolásán látható azonos szimbólum annak jelzésére szolgál, hogy a készülék a selejtezés során az egyéb háztartási hulladéktól eltérő módon kezelendő. A vásárló a hulladékká vált készüléket köteles a kijelölt gyűjtőhelyre szállítani az elektromos és elektronikai készülékek újrahasznosítása céljából. A hulladékká vált készülékek selejtezéskori begyűjtése és újrahasznosítása hozzájárul a természeti erőforrások megőrzéséhez, valamint biztosítja a selejtezett termékek környezetre és emberi egészségre nézve biztonságos feldolgozását. A begyűjtés pontos helyéről bővebb tájékoztatást a lakhelye szerint illetékes önkormányzattól, az illetékes hulladékkezelő vállalattól, illetve a termékértékesítő helyen kaphat.

MŰSZAKI ADATOK

LCD-panel	Meghajtórendszer		Színes TFT LCD
	Méret		27"W (69 cm)
	Képpontmérét		0,2331 mm (vizszintes) x 0,2331 mm (fuggöleges)
	Fényerő		350 cd/m2 (jellemző)
	Kontraszt		1000:1
	Beteikintési szög		178° (vizszintes) 178° (fuggöleges) (CR=10)
	Válaszidő		4 ms (G-G)
	Panellipus		IPS
	Videó		R, G, B analóg felület
	Vízsziñtes frekvencia		30 kHz-209 kHz
	Fuggöleges frekvencia		24-144 Hz
Megjeleniñthető színek			16,7 milló
Videoórájel			570 MHz
Maximális felbontás			2560 x 1440 144 Hz-en
Plug&Play			VESA DDCCI/DDC2B
Energiagazdaságosságí besorolás			B
*Éves energiafogyasztás			60 (KWh) (a HDMI bemenettel rendelkező tipus esétén)
Fogyasztás(200 nit fényerő mellett)	Bekapcsolt állapot		32,02 W (jellemző)
	Alvó állapot		0,47 W (jellemző)
	Kikapcsolt állapot		0,43 W (jellemző)
Bemeneti csatlakozó			HDMI, 19 túsDP, 20 tús
Bemeneti videojel			HDMIDP
Hangszörök			2 W x 2 (Csak az audiobemenettil rendelkező típusok esétén) (Opciónális)
USB-csatlakozó			USB 3.0 x 4
Maximális képernyömérét			Vísszintesen: 596,74 mmFuggölegesen: 335,66 mm
Áramforrás			100-240 V, 50/60 Hz
Környezetre vonatkozó követelmények:			Mūkódisi hörmséklet: 5-35 °CTárolás hörmséklet: -20-60 °CMūkódisi páratartalom: 10-85%
Mérétek			611,6 (szé) x 400,8 - 550,8 (ma) x 268,4 (mé) mm
Tomeg (nettó)			8,0 kg (nettó)
Mechanikai jellemzők			Dóles: -5' es +35' között (Csak a készülek legmagasabb pontján mérhető 35 fokos dōléssző)Elfordulás: -30' es +30' közöttMagasságbéállías: 0-150 mmElforditható: -90' es 90' közöttLevehető talp: Igen (Csavaros rögtütésü levehető talp)
Külső kezelöszervek	Kapcsoló/gombok	Bekapsológomb	Hangerő
		MENU/ENTER	OD
		Bemenet	Játékmód
	Funkciok	KontrasztFényerő6 tengelyes tellettsegSzinhömsékletKék fényeColorGammaAdaptive ContrastDark BoostsRGB mdsZintlelttsegRefresh rate numberAtlatszóság	CéláþontODDTS (csakBizonyos típusok esétén)ULMBGyorsinditaseJátékmódUSB-tóltes kíkapcsolt állapotbanNyelvedSD idökorlátgajBemeneti jel kivalasztása (csak a két bemenettel rendelkező típusok esétén)KijelzöinformácikKüelzöinformácikKüelzöinformácikNullázásA tlátszóság	OLED
A műszaki adatok értesités nélkül ványtozhatnak.

Acer termékéhez az Acer hivatalos támogatási webhelyén található kézikönyvek és egyéb dokumentumok.

^* Az éves energiafogyasztás kiszámítása az év 365 napján napi 4 óra használatot feltételezve történik.
