Toote tüüp	Mänguekraan
Kaubamärk	ACER
Mudel	XB271HU
Ekraani suurus	27 tolli (69 cm)
Paneeli tehnoloogia	IPS (In-Plane Switching)
Algne eraldusvõime	2560 x 1440 pikslit
Värskendussagedus	144 Hz
Heledus	350 cd/m² (tüüpiline)
Kontrastsus	1000:1
Reageerimisaeg	4 ms (hallist halli)
Vaatenurgad	178° horisontaalne / 178° vertikaalne (CR=10)
Ühenduvus	1 x HDMI, 1 x DisplayPort, 4 x USB 3.0, helipistik
Sisseehitatud kõlarid	2 x 2 W (valikulised)
Energiatarve (töörežiim)	32,02 W (tüüpiline)
Energiatarve (ooterežiim)	0,47 W (tüüpiline)
Toide	100-240 V, 50/60 Hz
Aluse reguleerimine	Kallutamine -5° kuni +35°, pööramine -30° kuni +30°, kõrgus 0-150 mm, pööre -90° kuni 90°
Netokaal	8,0 kg
Mõõtmed (L x K x S)	611,6 x 400,8 ~ 550,8 x 268,4 mm
Ekraani hooldus	Kasutage pehmet, mitteabrasiivset lappi; ärge kunagi pihustage vedelikku otse ekraanile
Ohutusjuhised	Ärge jätke vihma, niiskuse ega otsese päikesevalguse kätte; ärge avage korpust
Saadaolevad varuosad	Eemaldatav alus, toitejuhe, HDMI ja DP kaablid (kaasas)
Energiaklass	B
Standardid	CE, FCC (klass B), ICES-003, NMB-003

Korduma kippuvad küsimused - XB271HU ACER

Kuidas puhastada Acer XB271HU monitori ekraani?

Lülitage monitor välja ja eemaldage toitejuhe. Pihustage lahustivaba puhastusvahendit pehmele lapile, seejärel pühkige ekraani ettevaatlikult. Ärge kunagi pihustage vedelikku otse ekraanile ega korpusele ning vältige ammoniaaki või alkoholi sisaldavaid tooteid.

Kuidas reguleerida ekraani kõrgust?

Alus võimaldab kõrguse reguleerimist 0 kuni 150 mm. Haarake ekraanist kindlalt servadest ja avaldage vertikaalset survet üles või alla. Liikumine on sujuv ja ilma tööriistadeta.

Kuidas vahetada videosisendi allikat?

Vajutage nuppu Input, mis asub monitori tagaküljel. Ilmub ekraanimenüü, mis võimaldab lülituda HDMI ja DisplayPort allikate vahel. Kinnitage oma valik uuesti vajutades.

Kuidas aktiveerida G-Sync funktsiooni?

Ühendage oma ühilduv arvuti DisplayPort kaabli kaudu. Avage NVIDIA juhtpaneel, aktiveerige G-Sync vahekaardil 'G-Sync'. Veenduge, et monitori värskendussagedus on seatud 144 Hz peale.

Mis on maksimaalne eraldusvõime ja värskendussagedus?

Maksimaalne eraldusvõime on 2560 x 1440 pikslit (WQHD) ja värskendussagedus võib ulatuda 144 Hz, ideaalne võistlusmängude jaoks.

Kas monitoril on sisseehitatud kõlarid?

Mõned mudelid sisaldavad stereo kõlareid 2 x 2 W (valikulised). Kontrollige tagaküljel olevat helivõre olemasolu. Kõrvaklappide pesa on samuti saadaval.

Kuidas paigaldada ekraan VESA käe külge?

Eemaldage alus, keerates lahti kinnituskruvi. Tagakülg on ühilduv VESA 100 x 100 mm standardiga. Kasutage sobivaid kruvisid, mis on kaasas seinakinnitusega või liigendkäega.

Mida teha, kui ekraan jääb mustaks ja toiteindikaator vilgub?

Kontrollige, kas toitekaabel on korralikult ühendatud ja seinakontakt töötab. Testige teist videokaablit (HDMI või DP) ja veenduge, et arvuti on sisse lülitatud. Kui probleem püsib, võtke ühendust Aceri tehnilise toega.

Kuidas lähtestada tehaseseaded?

Vajutage nuppu Menu, et avada OSD, navigeerige valikuni Restore või Exit (vastavalt püsivarale). Kinnitage, et lähtestada kõik seadistused vaikeväärtustele.

Mis on energiatarve ooterežiimis?

Ooterežiimis on tüüpiline energiatarve 0,47 W. Et rohkem säästa, kasutage funktsiooni 'USB laadimine väljalülitamisel' või ühendage seade lahti, kui seda ei kasutata.

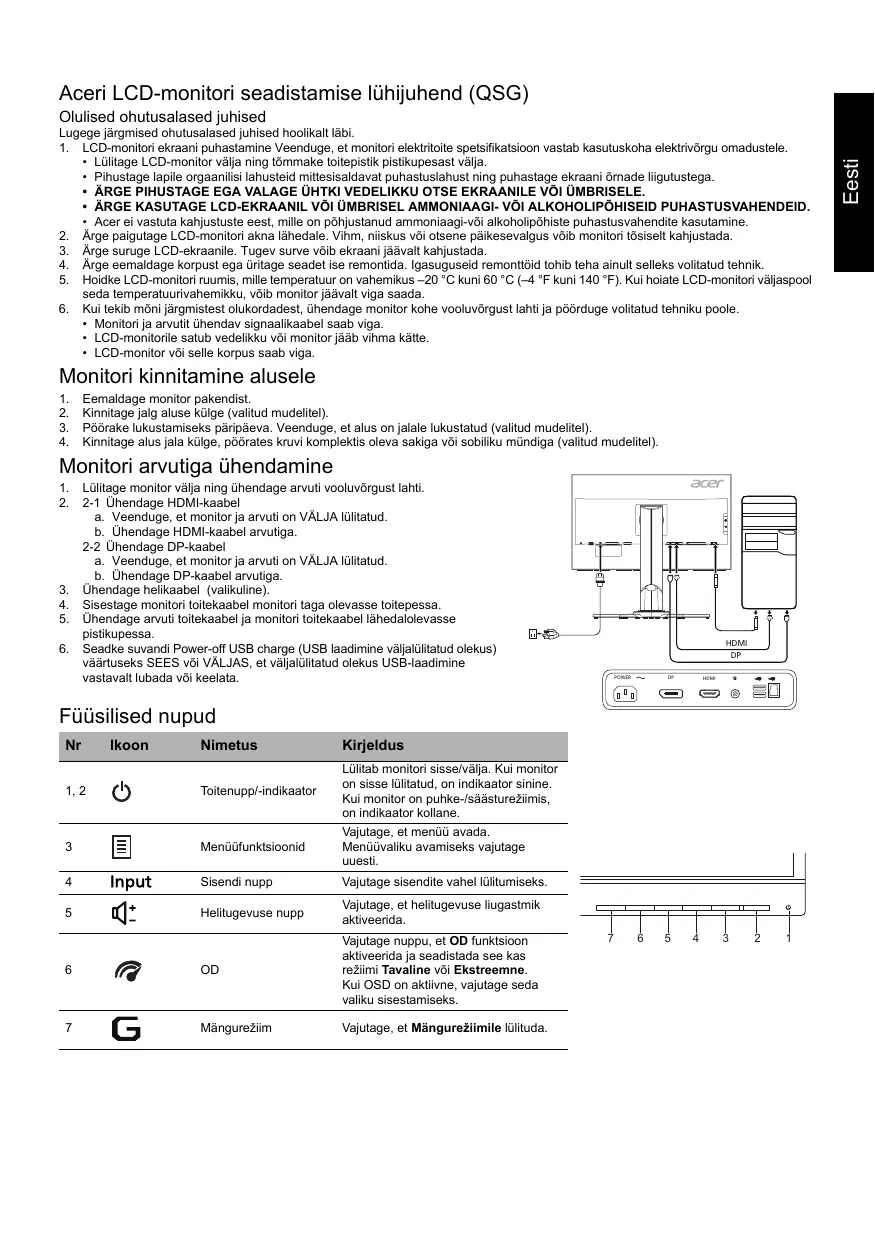

KASUTUSJUHEND XB271HU ACER

Lugege järgmised ohutusalased juhised hoolikalt läbi.

1. LCD-monitori ekraani puhastamine: veenduge, et monitori elektritoite spetsifikatsioon vastab kasutuskoha elektrivõrgu omadustele.

Lülitage LCD-monitor välja ning tõmmake toitepistik pistikupesast välja. - Pihustage lapile orgaanilisi lahusteid mittesisaldavat puhastuslahust ning puhastage ekraani õrnade liigutustega. - ÄRGE PIHUSTAGE EGA VALAGE ÜHTKI VEDELIKKU OTSE EKRAANILE VÕI ÜMBRISELE. - ÄRGE KASUTAGE LCD-EKRAANIL VÕI ÜMBRISEL AMMONIAAGI- VÕI ALKOHOLIPÕHISEID PUHASTUSVAHENDEID. - Acer ei vastuta kahjustuste eest, mille on põhjustanud ammoniaagi- või alkoholipõhiste puhastusvahendite kasutamine.

1. Ärge paigutage LCD-monitori akna lähedale. Vihm, niiskus või otsene päikesevalgus võib monitori tõsiselt kahjustada.
2. Ärge suruge LCD-ekraanile. Tugev surve võib ekraani jäävalt kahjustada.
3. Ärge eemaldage korpust ega üritage seadet ise remontida. Igasuguseid remonditöid tohib teha ainult selleks volitatud tehnik.
4. Hoidke LCD-monitori ruumis, mille temperatuur on vahemikus -20°C kuni 60°C (-4°F kuni 140°F). Kui hoiate LCD-monitori väljaspool seda temperatuurivahemikku, võib monitor jäädavalt kahjustuda.
5. Kui tekib mõni järgmistest olukordadest, ühendage monitor kohe vooluvõrgust lahti ja pöörduge volitatud tehniku poole.
6. Monitori ja arvutit ühendav signaalikaabel saab viga.
7. LCD-monitorisse satub vedelikku või monitor jääb vihma kätte. LCD-monitor või selle korpus saab viga.

Monitori kinnitamine alusele

1. Eemaldage monitor pakendist.
2. Kinnitage jalg aluse külge (valitud mudelitel).
3. Pöörake lukustamiseks päripäeva. Veenduge, et alus on jalale lukustatud (valitud mudelitel).
4. Kinnitage alus jala külge, keerates kruvi komplektis oleva saki või sobiva mutrivõtmega (valitud mudelitel).

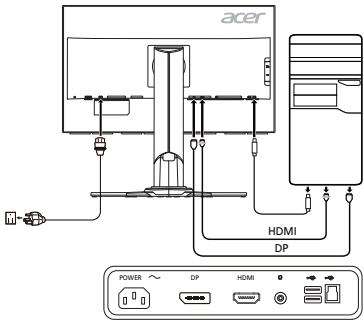

Monitori arvutiga ühendamine

1. Lülitage monitor välja ning ühendage arvuti vooluvõrgust lahti.
2. 2-1 Ühendage HDMI-kaabel

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage HDMI-kaabel arvutiga.

2-2 Ühendage DP-kaabel

a. Veenduge, et monitor ja arvuti on VÄLJA lülitatud. b. Ühendage DP-kaabel arvutiga.

1. Ühendage helikaabel (valikuline).
2. Sisestage monitori toitekaabel monitori taga olevasse toitepessa.
3. Ühendage arvuti toitekaabel ja monitori toitekaabel lähedalolevasse pistikupessa.
4. Seadke suvandi Power-off USB charge (USB laadimine väljalülitatud olekus) väärtuseks SEES või VÄLJAS, et väljalülitatud olekus USB-laadimine vastavalt lubada või keelata.

Füüsilised nupud

Nr	Ikon	Nimetus	Kirjeldus
1, 2		Toitenupp/-indikaator	Lültab monitori sisse/välja. Kui monitor on sisse lülitutad, on indikaator sinine. Kui monitor on puke-/sästurezimi, on indikaator kollane.
3		Menüfunktsionid	Vajutage, et menüü avada. Menüüvaliku avamiseks vajutage uesti.
4	Input	Sisendi nupp	Vajutage sisendite vahel lülitumiseks.
5	+	Helitugevuse nupp	Vajutage, et helitugevuse liugastmik aktiveerida.
6		OD	Vajutage nppu, et OD fuktsoon aktiveerida ja seadistada see kas režimi Tavaline või Ekstreemne. Kui OSD on aktivne, vajutage seda valiku sisestamiseks.
7	G	Mängurezümim	Vajutage, et Mängurezümile lülituda.

Eeskirjad ja ohutusteatised

FCC teatis

Seadet on katsetatud ning katsete tulemused näitavad, et seade vastab FCC eeskirjade osas 15 sätestatud B-klassi digitaalseadmele kehtivatele piirnormidele. Need piirnormid peaksid tagama mõistlikus ulatuses kaitse ohtlike raadiohäirete eest elamukeskkonnas. Seade genereerib ja kasutab raadiosageduslikku energiat ning võib kiirata raadiosageduslikku kiirgust, mis võib põhjustada raadioside kahjulikke häireid, kui seadet ei paigaldata ja kasutata kooskõlas juhistega.

Siiski ei saa ka kõigi juhiste täitmisel tagada, et konkreetses paigaldises häireid ei teki. Kui seade põhjustab raadio- või televisioonivastuvõtu kahjulikke häireid, mille kindlakstegemiseks võib seadme välja ja uuesti sisse lülitada, soovitame võtta häire kõrvaldamiseks ühte või mitut järgmistest meetmetest.

• Suunake või paigutage vastuvõttev antenn ümber.
• Suurendage seadme ja vastuvõtja vahelist kaugust.
• Ühendage seade vastuvõtja toitevõrgust eraldatud toitevõrku. Küsige abi edasimüüjalt või kogenud raadio-/televisiooniinsenerilt.

CE nõuetele vastavuse deklaratsioon

Käesolevaga kinnitab Acer Inc., et kõnealune LCD-monitor vastab EMC direktiivi 2004/108/EÜ, madalpingedirektiivi 2006/95/EÜ, ohtlike ainete direktiivi 2011/65/EL ja direktiivi 2009/125/EÜ, mis käsitleb raamistiku kehtestamist energiamõjuga toodete ökodisaini nõuete sätestamiseks, põhinõuetele ja muudele asjaomastele sätetele.

Tähelepanu!

Monitori kahjustamise vältimiseks ärge tõstke monitori alusest kinni hoides.

Tähelepanu! Varjestatud kaablid

EMC eeskirjade täitmiseks tuleb igasugused digitaalseadmete vahelised ühendused teostada varjestatud kaablitega.

Tähelepanu! Välisseadmed

Seadmega võib ühendada ainult B-klassi piirnormidele vastavuse sertifikaadiga välisseadmeid (sisend-/väljundseadmed, terminalid, printerid jne). Sertifikaadita välisseadmete kasutamisega kaasnevad tõenäoliselt raadio- ja televisioonivastuvõtu häired.

Ettevaatust!

Igasugused tootja heakskiiduta tehtud muudatused või modifikatsioonid võivad tühistada USA sideameti FCC antud loa seda toodet kasutada.

Kasutamistingimused

Seade vastab FCC eeskirjade osale 15. Kasutamisel peavad olema täidetud järgmised tingimused: (1) Seade ei tohi tekitada kahjulikke raadiohäireid ja (2) seade ei tohi vastu võtta kahjulikke raadiohäireid, muu hulgas seadme tööd negatiivselt mõjutada võivaid raadiohäireid.

Tähelepanu! Kasutajad Kanadas

Kõnealune B-klassi digitaalseade vastab Kanada standardile ICES-003.

Elektri- ja elektroonikaseadmete jäätmete kõrvaldamine Euroopa Liidu olmekasutajate poolt

See toitel või toote pakendil olev tähis näitab, et toodet ei tohi kõrvaldada koos muude olmejäätmetega. Selle asemel olete kohustatud kasutamiskõlbmatuks muutunud seadme kõrvaldama, andes selle üle kohalikku elektri- ja elektroonikaseadmete jäätmete kogumiskohta. Kasutamiskõlbmatuks muutunud seadmete eraldi kogumine ja ringlussevõtt nende jäätmekäitlussüsteemi sattumise kohas aitab loodusvarasid säästa ning tagada jäätmete ringlussevõtu inimeste tervist ja keskkonda võimalikult vähe kahjustaval viisil. Lisateavet selle kohta, kuhu kasutuskõlbmatuks muutunud seadmed ringlussevõtuks viia, saate kohalikust omavalitsusest, oma jäätmeveoteenuse osutajalt või poest, kust toote ostsite.

TEHNILISED ANDMED

LCD-panel	Tööpðhimöte	Värviline TFT LCD
	Suurus	27"W (69 cm)
	Pikslí mõötmied	0,2331 mm (H) × 0,2331 mm (V)
	Heledus	350 cd/m2(tüρiline)
	Kontrastus	1000:1
	Vaatenurk	178° (H) 178° (V) (CR=10)
	Reageerimisaeg	4 ms (G-st G-ni)
	Paneell tüpp	Lennukis lullitamine (IPS)
	Video	R, G, B analogogliides
	H-sagedus	30 kHz – 209 kHz
	V-sagedus	24 – 144 Hz
Värvitäpsus		16,7 Miljon
Piksilisagedus		570 MHz
Maksimaaline lahutusvöime		2560 × 1440 @ 144 Hz
Isehäälestumine		VESA DDCCI/DDC2B
Energiatöhususe klass		B
*Aastane energiatarve		60 (kWh) (HDMI-sisendiga mudelil)
Elektrarbimine (200 niti juures)	Sisselūlītatuna	32,02 W (tüρiline)
	Puhkerežimiis	0,47 W (tüρiline)
	Väljalūlītatuna	0,43 W (tüρiline)
Sisendpistik		HDMI 19-kontaktiline DP 20-kontaktiline
Video sisendsignaal		HDMI DP
Köllarid		2 W x 2 (ainult helisendiga mudelitel) (valikuline)
USB		USB 3.0 x 4
Ekraani maksimaïsald mõötmied		Horisontaïne: 596,74 mm Vertikaïne: 335,66 mm
Toiteaillikas		100 – 240 V, 50/60 Hz
Keskkonnatingimused		Töötemperatuur: 5 °C kuni 35 °C Sälittamistemperatuur: -20 °C kuni 60 °C Öhunisius tõkeskonnas: 10% kuni 85%
Mõötmied		611,6 (L) × 400,8 kuni 550,8 (K) × 268,4 (S) mm
Mass (netomass)		8,0 kg (neto)
Mehaanilised andmed		Kaldenurk: -5" kuni +35" (kaldenurk 35 kraadi on saavutatav ainult monitori körgeimas asendis) Pöördenurk: -30" kuni +30" Körguse regulerimisvahemik: 0 mm kuni 150 mm Pöördepunkt: -90" kuni 90" Lahtivöetav jalg: jah (kruviga kinnitatav lahtivöetav jalg)
Füülilised nupud	Lülid/nupud	Toitenupp MENÜU/SISENE Sisend Mängurežiim
	Funktsionid	Kontrastus Heledus 6-teljeline kūllastus Värvitermetapuur Sinine tuli eColor Gamma Adaptive Contrast Dark Boost sRGB-rezim Kūllastus Refresh rate number Läbpaistvus Valju
Köski tehnilisi andmeid vöidakse ette teatamata muuta.

Oma Aceri toote juhendid ja muud dokumendid leiate Aceri ametlikult klienditoe veebisaidilt. *Aastase energiatarbe arvutamise aluseks on tüüpiline toitevõimsus ning kasutamine 4 tundi päevas 365 päeva aastas.
