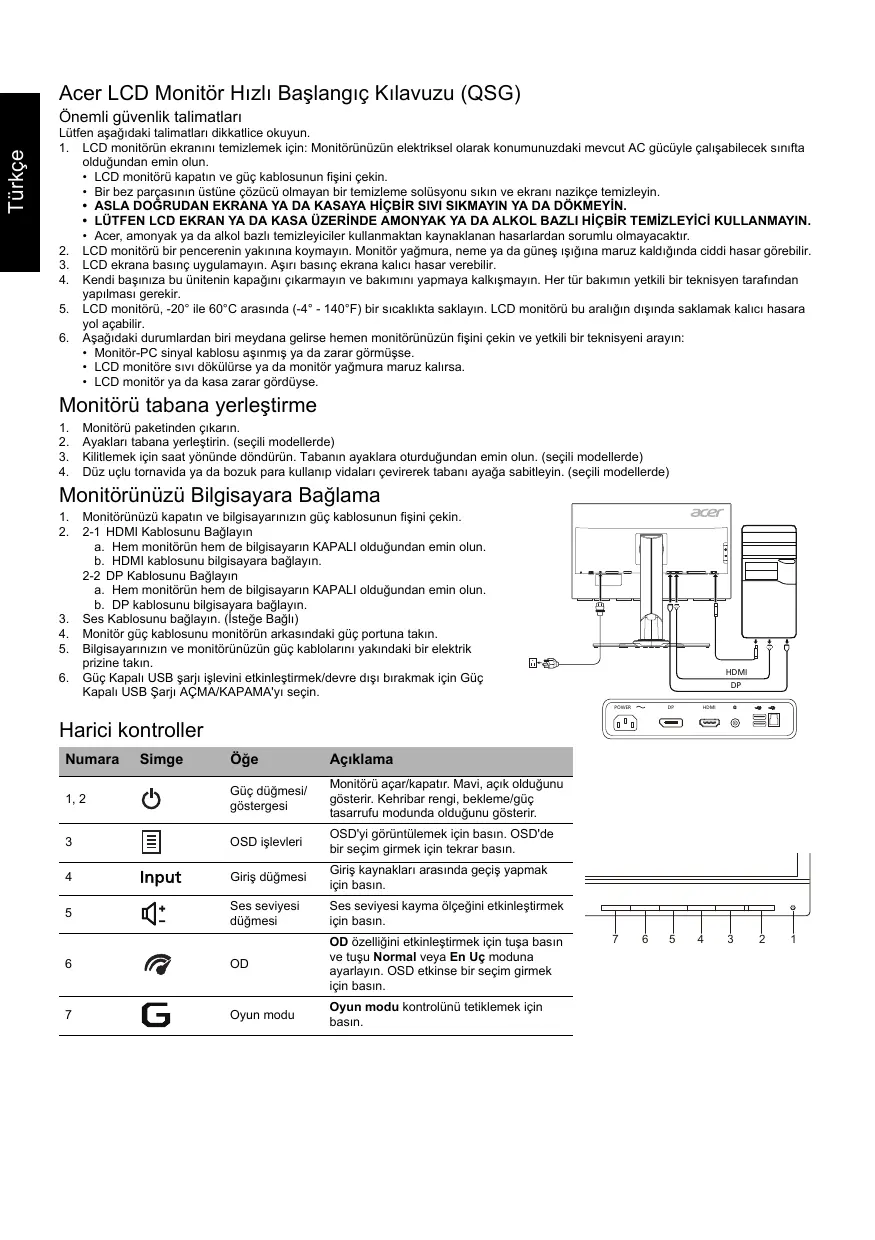

KULLANIM KILAVUZU XB271HU ACER
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
- LCD monitör ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
- LCD monitörü kapatın ve güç kablosunun fişini çekin.
- Bir bez parçasının üzerine çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin. ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN. LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE AMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN.
- Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
- LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
- LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
- Kendi başınıza bu ünitenin kapağını sökmeyin ve bakımını yapmaya kalkışmayın. Her tür bakım yetkili bir teknisyen tarafından yapılmalıdır.
- LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
- Aşağıdaki durumlardan biri meydana gelirse hemen monitörünüzün fişini çekin ve yetkili bir teknisyeni arayın:
- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
- LCD monitör ya da kasa zarar gördüyse.
Monitörü tabana yerleştirme
- Monitörü paketinden çıkarın.
- Ayakları tabana yerleştirin. (seçili modellerde)
- Kilitlemek için saat yönünde döndürün. Tabanın ayaklara oturduğundan emin olun. (seçili modellerde)
- Düz uçlu tornavida ya da bozuk para kullanarak vidaları çevirerek tabanı ayağa sabitleyin. (seçili modellerde)

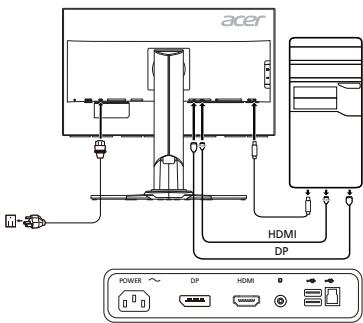

Monitörünüzü Bilgisayara Bağlama
- Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fişini çekin.
- 2-1 HDMI Kablosunu Bağlayın
a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. HDMI kablosunu bilgisayara bağlayın.
2-2 DP Kablosunu Bağlayın a. Hem monitör hem de bilgisayarın KAPALI olduğundan emin olun. b. DP kablosunu bilgisayara bağlayın.
- Ses Kablosunu bağlayın. (İsteğe Bağlı)
- Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
- Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
Harici kontroller
| Numara | Simge | Öğe | Açıklama |
| 1, 2 | ◎ | Güç duğmesi/ gõstergesi | Monitör üçar/kapatir. Mavi,;açık Oldugu nü
gösterir. Kehribar rengi, bekleme/güç
tasarrufu modunda Oldugu nü
gösterir. |
| 3 | ◎ | OSD ilevleri | OSD'yi:gürünTÜlemek icin basin. OSD'de
bir seçim girmek icin tekrar basin. |
| 4 | Input | Girişduğmesi | Giriş kaynaklarıarasindaGPCŞ yapmak
icin basin. |
| 5 | ◎+ | Ses seviyesi
duğmesi | Ses seviyesi kayma olçebin itkinleşirmek
icin basin. |
| 6 | ◎ | OD | OD özelliğini etkinleşirmek icin tuşa basin
ve tuşu Normal veya En Uç moduna
ayarlayin. OSD etkinse bir seçim girmek
icin basin. |
| 7 | ◎ | Oyun modu | Oyun modu kontrolsunü tetiklemek icin
basin. |
Düzenlemeler ve güvenlik bildirimleri
FCC bildirimi
Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar, evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve yayabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahaleye neden olabilir. Bununla birlikte, bu müdahalenin belirli bir kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımında, aygıtın açılıp kapatılmasıyla tespit edilebilen zararlı bir müdahaleye neden olursa, kullanıcı aşağıdaki önlemlerden birini ya da birkaçını alarak bu müdahaleyi düzeltmeyi deneyebilir:
- Alıcı antenin yerini ya da yönünü değiştirin.
- Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
- Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
- Yardım için satıcınıza ya da deneyimli bir radyo/televizyon teknisyenine danışın.
CE Uygunluk Beyanı
Bu belge ile Acer Inc., bu LCD monitörün EMC Yönetmeliği 2004/108/AT, Alçak Gerilim Yönetmeliği 2006/95/AT ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği'nin enerji ürünleri için çevreci bir tasarım yapmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.
Uyarı:
Monitörün zarar görmesini önlemek için monitörü tabanından tutarak kaldırmayın.
Uyarı: Blendajlı kablolar
Diğer bilgi işlem aygıtlarıyla yapılacak tüm bağlantılar, EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.
Uyarı: Çevresel aygıtlar
Bu ekipmana sadece B Sınıfı sınırına uygun olduğu sertifikayla belirlenmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.
Dikkat
Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.
Çalışma koşulları
Bu aygıt FCC Kurallarının 15. maddesine uygundur. Çalışma şu iki koşula bağlıdır: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istenmeyen çalıştırma da dahil olmak üzere bu aygıtın aldığı her müdahaleyi kabul etmek durumundadır.
Uyarı: Kanadalı kullanıcılar
Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.
Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması
Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzü bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.
TEKNİK ÖZELLİKLER
| LCD Panel | Sürüçü Sistemi | TFT Renkli LCD |
| Boyut | 27"W (69 cm) |
| Piksel Araişi | 0,2331 mm (Y) x 0,2331 mm (D) |
| Parlaklik | 350 cd/m2 (Tipik) |
| Kontrast | 1000:1 |
| Görüllebilir Aci | 178° (Y) 178° (D) (CR=10) |
| Tepki Suresi | 4 ms (G - G) |
| Panel Türü | In-Plane Switching (IPS) |
| Video | R, G, B Analog Arabirim |
| Yatay Frekans | 30 kHz - 209 kHz |
| Dikey Frekans | 24 - 144 Hz |
| Ekran Renkleri | 16,7 milyon |
| Dot Clock | 570 MHz |
| Maksimum Çozünurlük | 2560 x 1440 @ 144 Hz |
| Tek ve Kullan | VESA DDCCI/DDC2B |
| Enerji Verimiligi Sinifi | B |
| *Yilik Enerji Tuketimi | 60 (kWh) (HDMI girisi Modeli lgin) |
| Ekran Renkleri | 16,7 milyon |
| Dot Clock | 570 MHz |
| Maksimum Çozünurlük | 2560 x 1440 @ 144 Hz |
| Tek ve Kullan | VESA DDCCI/DDC2B |
| Enerji Verimiligi Sinifi | B |
| *Yilik Elekteni Tuketimi | 60 (kWh) (HDMI girisi Modeli lgin) |
| Güç Tuketimi (200 nit'ite) | Açık Mod | 32,02 W (Tipik) |
| Uyku Modu | 0,47 W (Tipik) |
| Kapali Mod | 0,43 W (Tipik) |
| Girgis Bağlayüzis | HDMI 19 pim
DP 20 pim |
| Girgis Video Sinyali | HDMI
DP |
| Hoparlorler | 2 W x 2 (Sadece Ses Girisi Model) (Isteşe®,)
USB 3.0 x 4 |
| USB | Yatay: 596,74 mm
Dikey: 335,66 mm |
| Maksimum Ekran Buyüklugu | Yatay: 596,74 mm
Dikey: 335,66 mm |
| Güç Kaynaya | 100-240 V, 50/60 Hz |
| Çevresel Durumlar | Çalıma Sıcaligi: 5° - 35°C
Saklama Sıcaligi: -20° - 60°C
Çalıma Nem Araki: %10 - %85 |
| Boyutlar | 611,6 (G) x 400,8 - 550,8 (Y) x 268,4 (D) mm |
| Ağrlik (Net) | 8,0 kg (net) |
| Mekanizma Teknik Özelikleri | Eğirm: -5° - +35° (Yükselme açır ile sadece en yükssek noktada 35 derecelik yaslanma sunulabilir)
Donuz: -30° - +30°
Boy ayarlaması: 0 mm - 150 mm
Pivot: -90° - 90°
Ayril bilir ayak noktası: Evet (Vidanin Çiçariilmasiyla ayak ayrilabilir) |
| Mekanizma Teknik Özelikleri | Eşirm: -5° - +35° (Yükselme açır ile sadece en yükssek noktada 35 derecelik yaslanma sunulabilir)
Donuz: -30° - +30°
Boy ayarlaması: 0 mm - 150 mm
Pivot: -90° - 90°
Ayril bilir ayak noktasi: Evet (Vidanin Çiçariilmasiyla ayak ayrilabilir) |
| Harici controller | Anahter/Düşmeler | Güç Düşmesi | SES Seviyesi |
| MENÜ/GIRIS | OD |
| Girisi | Oyun modu |
| Isglevler | Kontrast | Hedef nokta |
| Parlaklik | OD |
| 6 eks. Doygun | DTS (seçili modeller) |
| Renk Sıcaligi | ULMB |
| Mavi İsk | Hizlı Balaşkıç |
| eColor | Oyun modu |
| Gamma | Güç Kapali USB Şarı |
| Adaptive Contrast | Dili |
| Dark Boost | OSD Zaman Aşimi |
| sRGB Mode | Girisi Sinyali Şekımi (sadece Çift girisi model) |
| Doygunluk | Ekran Bilgisi |
| Refresh rate number | Sifrla |
| Şeffaik | Çişkış |
| Tüm teknik özeliklerde bilirim yapilmadandehyileklige gidilebilir. |
Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz. *Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
