KULLANIM KILAVUZU PD1520s ACER

Tüm Hakları Saklıdır.

Acer Projektörü Kullanım Kılavuzu

Orijinal Çıkış: 12/2024

UYARI

Elektrik çarpmasını önlemek için lütfen aygıtin kasasını açmayın. Aygıtin dahili bileşenlerine kullanıcı tarafından bakım yapılamaz. Onarımlar için lütfen profesyonel bakım personeli ile iletişime geçin.

Bildiri

Projektörde KAPALI PROJEKSİYON ÇIPLAK MOTORU olmasına rağmen, kullanım sırasında hava girişini herhangi bir nesneyle tıkamaktan kaçının.

Havalandırma delikleri için toz filtresi kullanmayın ve hava girişini tıkamaktan kaçının, aksi takdirde yetersiz havalandırma nedeniyle projektörün LCD paneli ve COB koruma mekanizması tetiklenir.

Önemli Güvenlik Duyuruları

Ekipmanı havalandırmanın yetersiz olduğu bir alana kurmayın

Ekipmanı sıcak ve nemli alanlara kurmayın

Havalandırmayı (giriş veya çıkış) kapatmayın

Ekipmanı tozlu veya dumanlı alanlara kurmayın

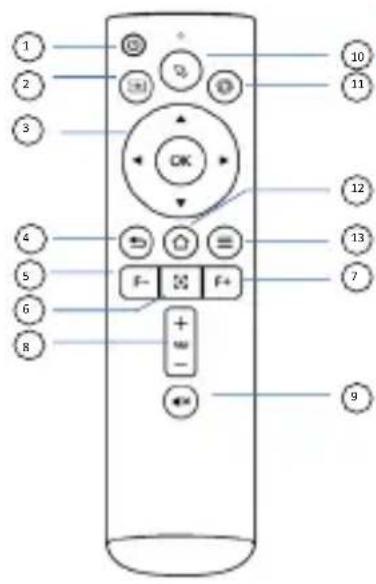

Parçalar ve Fonksiyonlar

Ses çıkışı, mikrofon işlevi olan kulaklıklar veya hoparlörlerle düzgün çalışmayabilir.

1 2 3 4 5 6 8 9 10 11 12 13 7 F- F+ + - ←

#	Simge	İşlev	Açıklama
1		Açık/Kapalı	Projektörü açın/kapatın.
2		Giriş kaynağı	Giriş kaynaklarını seçin
3		Seç/Gir OK	Seçilen öğeyi onaylamak için basın.
		Dört yönlü seçim tuşları	Öğeleri seçmek veya ayarlamalar yapmak için yukarı/aşağı/sol/sağ düğmesini kullanın.
4		Geri Önceki sayfaya dön.
5	F-	Odak +	Odak yukarıyı ayarlayın
6		Oto odak	Oto odak ayarını başlatmak için basın
7	F+	Odak -	Odak aşağıyı ayarlayın
8		Ses artır Ses seviyesini artırın.
		Ses azalt	Ses seviyesini düşür
9		Sessiz Sesi kapat.
10		Fare modu	Fare işlevini etkinleştirmek için basın, devre dışı bırakmak için tekrar basın.
11		Ayar menüsü	Ayar menüsüne girmek için kısa basın OSD Görüntü ayar menüsüne girmek için uzun basın
12		Ana sayfa	Ana Sayfaya geri döner
13		Yardımcı işlev	Uygulamadaki işlevsel tuş, HDMI ortamında çalışmaz

Not: Uzaktan kumanda iki adet AAA pil ile çalışır. (dahil değildir)

Ekipman ve Aparatları Bağlayın

Sinyal akış yönü

Projektör kurulumu

Yatay yerleştirme

30° yan projeksiyon görüntü ayarı

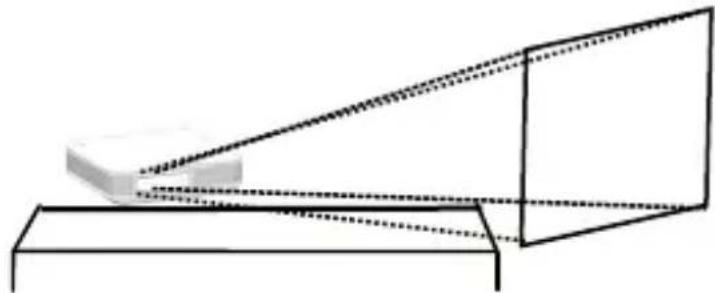

Projeksiyon mesafesi referansı

ABCD

Projeksiyon mesafesi ekran boyutuna karşılık gelir

Projeksiyon boyutu (inç)	Ekran Uzunluğu (cm)	Ekran Genişliği (cm)	Merceğin ekrandan uzaklığı (cm)
37,5	83	47 100
60	133	75 160
75	166	93 200
80	177	100 214
90	199	112	240
100	221	125	267
110	244	137 294
120	266	149 320

Kurulum ve Ayarlama

Akıllı projektör, uzaktan kumanda odaklamasını destekleyen ve optimum görüntü netliği sağlayan bir otomatik odaklama sistemiyle (lazer destekli odaklama isteğe bağlı) donatılmıştır.

Otomatik odaklama, açıldığında başlar ve net bir projeksiyon ekranı sağlar.

Farklı kişisel görsel deneyimler nedeniyle, yansıtılan resmin netliğini değerlendirme kriterlerinde farklılıklar olabilir. Kullanıcılar, en iyi görüntüleme efekti için resmi ayarlamak üzere uzaktan kumandadaki odaklama düğmesini kullanabilir.

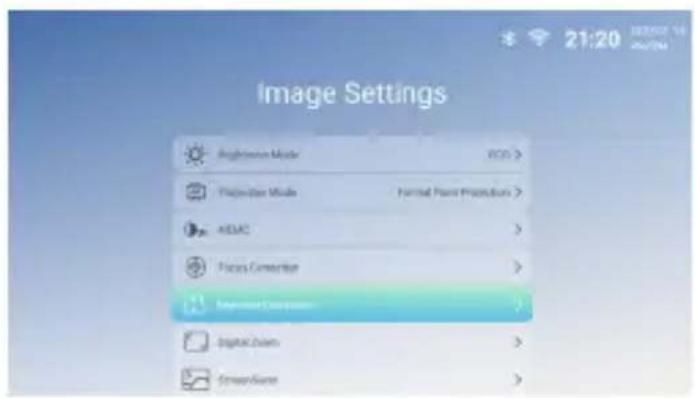

Kilit Taşı Düzeltme

Akıllı projektör, başlatıldığında otomatik yatay düzeltmeyi destekler ve kullanıcılar gerektiğinde manuel düzeltme de yapabilir.

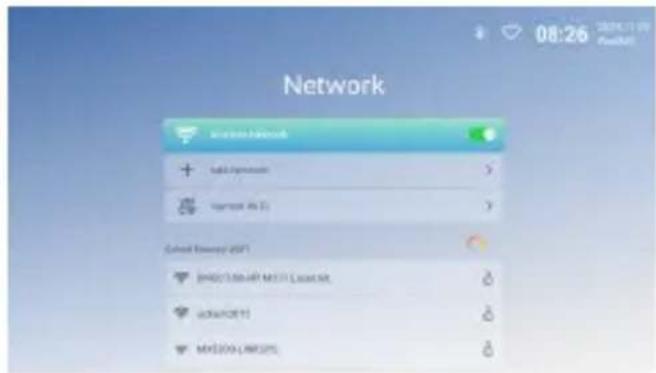

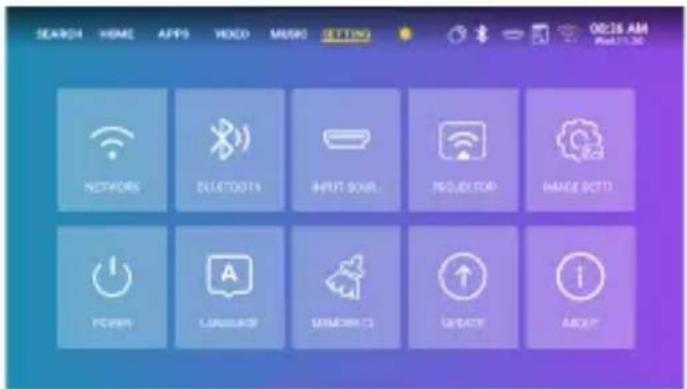

- Kablosuz Ağa Bağlanma

SEARCH HOME APPS VIDEO MUSIC SETTING NETWORKS BLUETOOTA INPUT SOUR REQUESTOP IMAGE BOTTI POWER LANGUAGE MEMORY CT UPDATE ACCESS

1. "Wi-Fi Settings"e tıklayarak Wi-Fi'yi açın ve "OK"e basın.
2. İstediğiniz ağı seçin ve onaylamak için "OK" tuşuna basın.

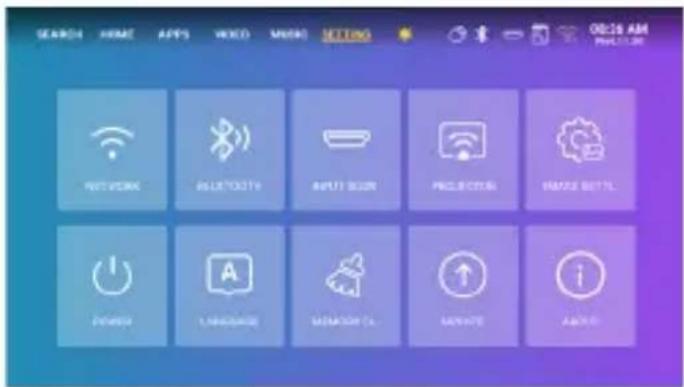

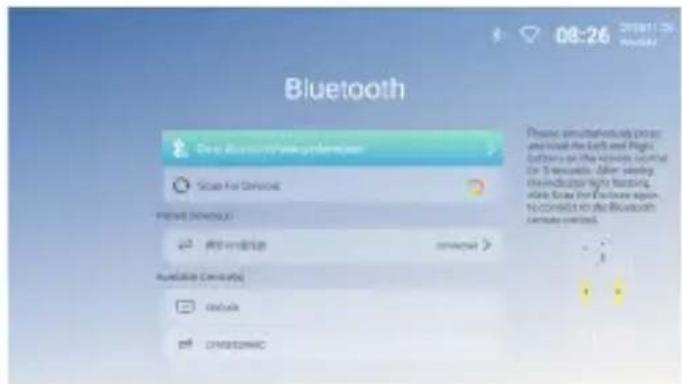

Bluetooth Ayarları

SEARCH HOME APPS WORD MUSIC SETTING NETWORK BLATGOTY INPUT SIZE PROECTIONS IMAGE BETTL POWER LANGUAGE MEMORY CA UPDATE INFO

1. "Bluetooth Settings" üzerine tıklayın ve "OK" üzerine basın. Ardından "Add accessory"ye tıklayın.
2. Bluetooth anahtarını açın, istenen aygıtı arayın (örn. Bluetooth hoparlörler) ve bağlanın.

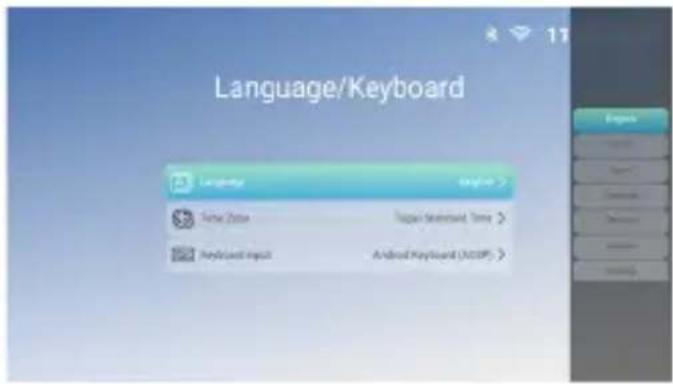

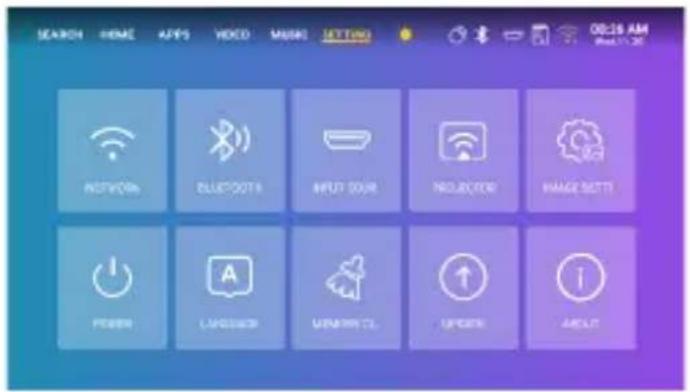

Dil Ayarları:

SEARCH HOME APPS VIDEO MUSIC SETTINGS 00:18 AM Rout 1-30 NETWORK BLUECUTS INPUT SOUR INFOCUTS IMAGE SETT POWER LANGUAGE MAMPHIL C L UPDRS ABLAT

Kişisel tercihinize en uygun dili seçin.

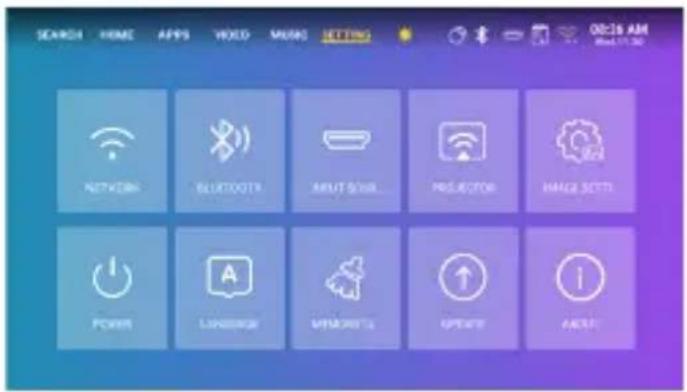

Tarih ve Saat Ayarları:

SEARCH HOME APPS WORD MUSIC SETTING NETWORK BLUTOUTS AMUT SUIR PEELECTOR IMAGE SETT POWER LANGUAGE MUSIC OPEN AUDIO

Kişisel tercihinize göre tercih edilen tarih ve saat biçimini seçin.

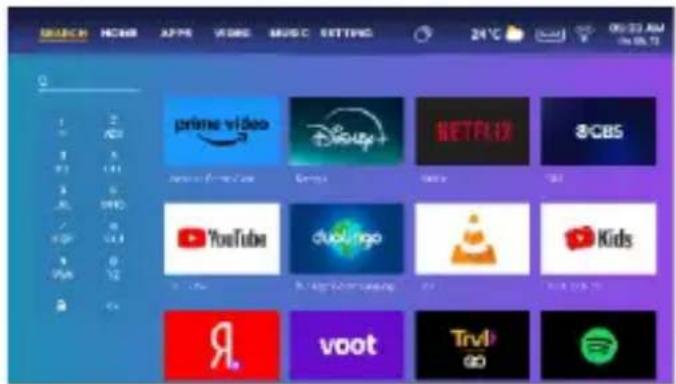

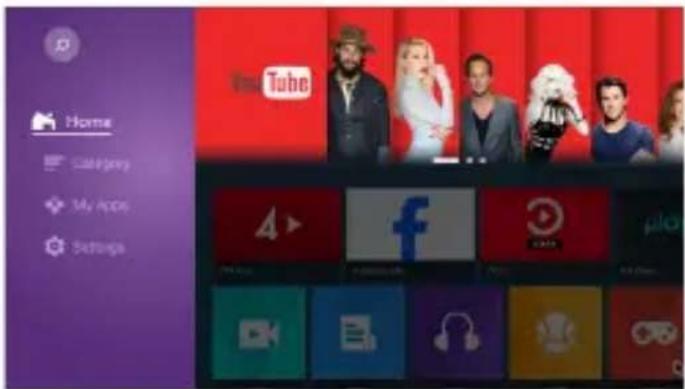

Uygulama Ayarları:

SELECT HCMN APPS VIDEO MUSIC SETTINGS 24℃ prime video YouTube Netflix 8CBS YouTube duolingo Kids voot Trvl 00

Home Category My App Settings YouTube 4 f play 10.0000 10.0000 10.0000 10.0000 10.0000

Menü Arama'dan uygulamayı indirin, uygulama adını yazın ve arayın. İndirilen tüm uygulamaları görüntülemek ve kullanmak istediğiniz uygulamayı seçmek için “Application Settings” na tıklayın.

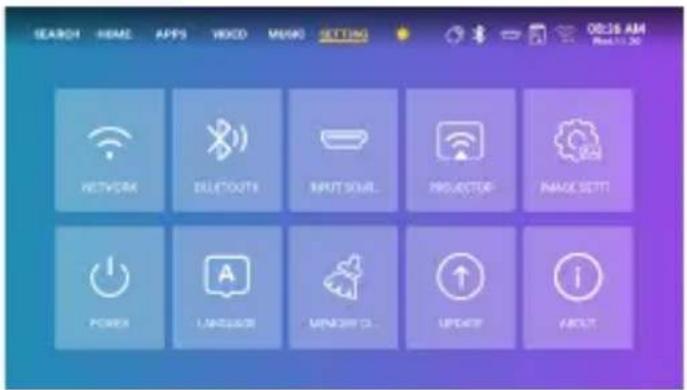

Giriş Kaynağı Seçimi

SEARCH HOME APPS VIDEO WORK MUSIC SETTING 08:16 AM Post 11:20 NETWORK DELETEOUT INPUT SIGNAL... PROLACTOR IMAGE SETT POWER LANGUAGE MUSIC NFL... UPDATE AVOCUT

08:26 Input Source 进度

"Setting" menüsünde, kaynak menüsüne erişmek için "Input Source" düğmesine basın. İhtiyaçlarınıza göre uygun giriş kaynağıını seçin.

Ekran Aynalama Talimatları

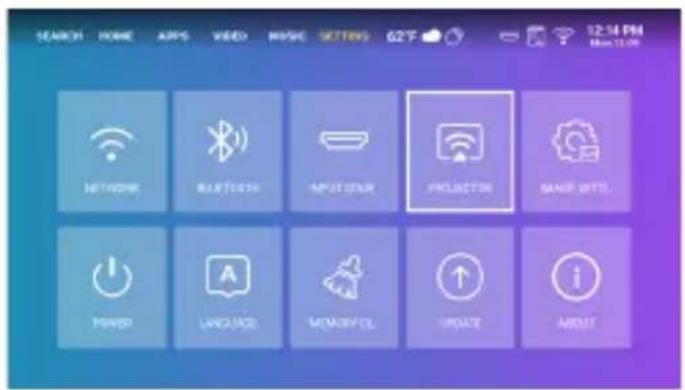

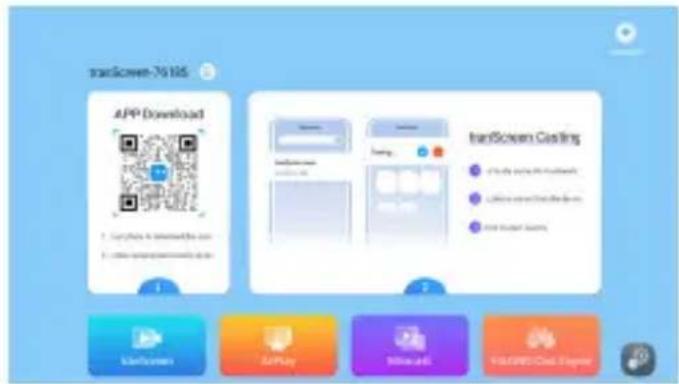

- iOS/Android sistemleri:

SEARCH HOME APPS VIDEO MUSIC SETTINGS 62°F 12:14 PM NETWORK BLUFTPATH MOUNTOUR PROJECTION SANSI WITHS POWER LANGUAGE MEMORYC UPDATE ABOUT

1. "SETTING"e gidin ve "PROJECTOR" simgesini seçin.
2. "tranScreen"e basın, ardından projeksiyonu başlatmak için talimatları izleyin.

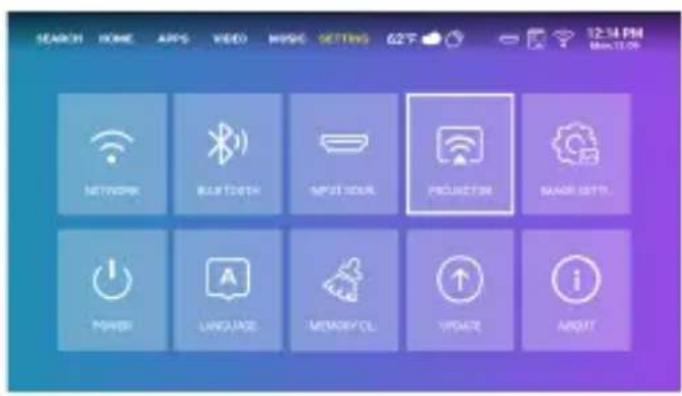

• AirPlay yansıtma:

SEARCH HOME APPS VIDEO MUSIC SETTINGS 62° 12:34 PM MINI 12:09 NETWORK BLUT DOCK SPOT YOUR PROJECTION SMART GETT POWER LANGUAGE MEMORYCL UPDATE ABOUT

1. "SETTING"e gidin ve "PROJECTOR" simgesini seçin.
2. "AirPlay"e basın, ardından projeksiyonu başlatmak için talimatları izleyin.

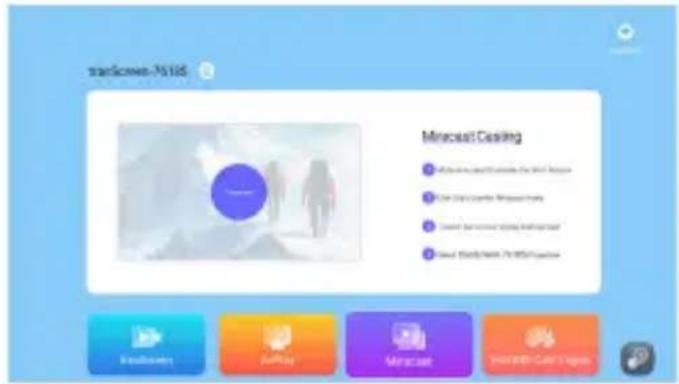

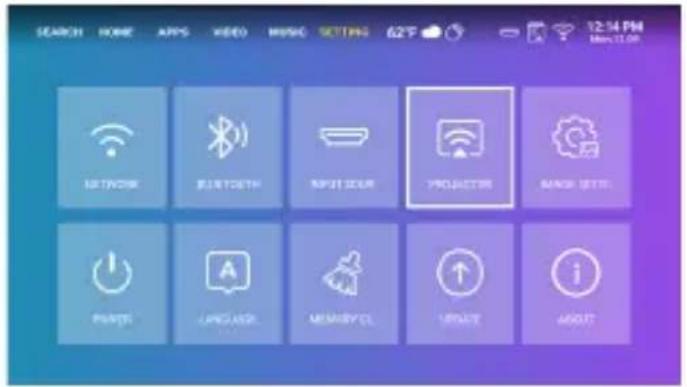

- Miracast:

SEARCH HOME ARPS VIDEO MUSIC SETTING 627 12:14 PM Max:33.00 NETWORK BLNTETH FIRST TOUR PROJECTOR BAND SETTS PARTS LANGUAGE MEMORY CL UPDATE ABOUT

1. "SETTING"e gidin ve "PROJECTOR" simgesini seçin.
2. "Miracast"e basın, ardından projeksiyonu başlatmak için talimatları izleyin.

Menü Ayar Talimatları

- Görüntüyü Ayarla: Dört mod vardır: Bright, Presentation, Standard ve ECO.

• ScreenSaver zamanlayıcı ayarı:

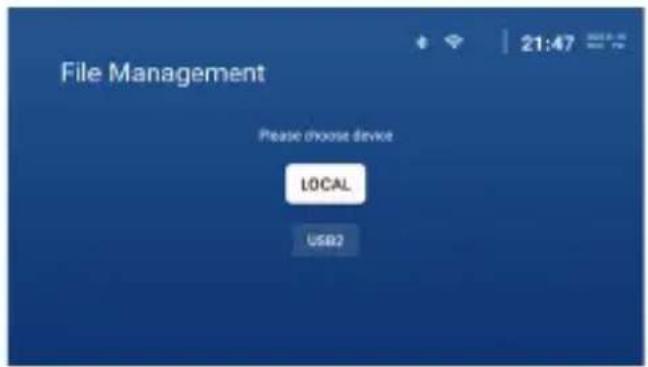

Dosyalar şu adımları izleyerek Local/USB1/USB2 arasında aktarılabilir:

1. Aktarılacak dosyaları seçin ve uzaktan kumandadaki ■tuşuna basın
2. Copy/Cut/Delete tuşuna basın, ardından hedef klasöre gidin
3. Uzaktan kumandadaki ⚪ tuşuna tekrar basın, ardından dosyayı kopyalamak için Paste tuşuna basın.

SEARCH HOME APPS VIDEO MUSIC SETTING 11°C DEAR PM BLOGIC 2017 My apps APP Store App Store Cycling FidgKangor MMP New York Top API YouTube prime video DAZN hulu YouTube News CNN FOX NEWS RT News Tendency BBC NEWS

Yaygın Sorunlar ve Çözümler

Sorunlar Çözümler
Güç yok, LED kapalı ve projektör açılmıyor.	Gevşek bağlantı için güç kablosunu kontrol edin.
LED yanıyor ancak projektör açılmıyor	Gevşek bağlantı için güç kablosunu kontrol edin.Projektörü açmak için Güç düğmesine basın.
Ekran yansıtması yapılamıyor	1. Doğru ekran yansıtma işlevi için kullanım kılavuzuna bakın.2. Daha iyi ekran yansıtma kalitesi için akıllı cihaz ile projektör arasındaki mesafeyi kısaltın.3. Akıllı aygıtın doğru Wi-Fi ağı SSID'sine bağlı olduğundan emin olun.
Medya akışı yapılamıyor	Akıllı aygıtınız için internet bağlantısını kontrol edin.
Uzaktan yanıt vermiyor	1. Uzak pilleri değiştirin.2. Uzaktan kumandanın IR sensörüyle hizalandığından emin olun.
Projektör kapatılamıyor	Projektör kapanana kadar Güç düğmesini 5 saniye basılı tutun.

Hatırlatma

1. Projektör esas olarak yerel video veya çevrimiçi video izlemek için kullanılır ve cep telefonu veya bilgisayar olarak kullanılamaz.
2. Uzaktan kumanda üçüncü taraf bir uygulamayı çalıştıramıyorsa, yardımcı olması için bir USB fare kullanın.
3. Üçüncü taraf bir video uygulamasını indirmek için lütfen mobil veya diğer sürümleri değil, TV sürümünü indirmeniz gerektiğini unutmayın.
4. Bu makine Dolby kodlu ses veya video dosyalarını desteklemez.
5. Uzun süre kullanılmayacaksa, tozu önlemek için lensi örtün.
6. Lamba açıklken projektörün merceğine bakmayın. Parlak ışık gözlerinize zarar verebilir.
7. Güçle ilgili fonksiyonların ayarlanması enerji tüketimini artırabilir.
8. En iyi performansı elde etmek için lütfen birlikte verilen sertifikalı güç adaptörünü kullanın.

İmha Etme Talimatları

Ürün veya ambalajındaki bu sembol, ürünün diğer evsel atıklarla birlikte atılmaması gerektiğini gösterir. Kullanılmış aygıtları imha ederken, kullanılmış elektrikli ve elektronik ekipmanı geri dönüştüren bir toplama noktasına getirmek sizin sorumluluğunuzdadır. Kullanılmış aygıtların ayrı toplanması ve geri dönüştürülmesi, doğal kaynakların korunmasına yardımcı olur ve insan sağlığını ve çevreyi koruyan bir şekilde geri dönüştürülmelerini sağlar. Kullanılmış aygıtlar için geri dönüşüm noktaları hakkında daha fazla bilgi

için lütfen yerel şehir ofisi, evsel atık imha servisi veya ürünü satın aldığınız mağaza ile iletişime geçin.

Temizleme Yöntemleri

Temizlemeden önce, elektrik prizinin fişinin çekilmiş olduğundan emin olun. Projektör veya lens üzerinde böcek ilacı veya diğer uçucu kimyasallar kullanmayın ve kalan katmanlara zarar verebileceği veya soyulabileceği için kauçuk veya vinil ürünleri projektörle uzun süre temas halinde bırakmaktan kaçının.

Projektörü temizleme:

1. Projektörün yüzeyini silmek için yumuşak ve kuru bir pamuklu bez kullanın.
2. Yumuşak pamuklu bir bezi seyreltilmiş nötr bir temizleyiciyle nemlendirin ve projektör yüzeyini nazikçe silin. Kuru pamuklu bir bezle kurulayın.
3. Projektör üzerinde su, benzen veya diğer solventleri kullanmayın.
4. Projektörün ana gövdesini tırnak veya diğer sert nesnelerle çizmeyin.

Lensin temizlenmesi:

1. Mercek yüzeyindeki tozu üfleyin ve varsa lekeleri yumuşak bir bezle silin.
2. Özellikle kamera ve gözlükler için profesyonel bir kurutucu veya lens temizleme kağıdı kullanın.

NOTLAR: Merceği temizlemek için sıradan doku kullanmayın. Sıradan doku, merceği çizebilecek büyük safsızlık parçacıkları içerir

Çıkış toz filtresinin temizlenmesi:

Havalandırmaların çıkış toz filtresini her üç ayda bir temizlemeden önce gücü kapatın ve güç kablosunu prizden çekin. Bu, yetersiz havalandırmanın projektör LCD panelini ve COB koruma mekanizmasını tetiklemesini önleyecektir.

Projektör Özellikleri

Model	PD1520s
CPU MT9660
DDR/eMMC	2G/16G
Android Sistemi Android 13.0
Wi-Fi	2,4G ve 5G çift bantlı Wi-Fi 6
Yerel Çözünürlük 1920*1080
Desteklenen Maksimum Çözünürlük	4K
Kontrast Oranı	5000:1
En-boy Oranı	16:9
Projeksiyon Boyutu	37,5"-120"
DMD Ekranı	0,33 inç
Işık Kaynağı	RGB LED
Yakınlaştırma İşlevi	%50-%100
Odaklanma	Oto odak
Bağlantı Noktası	1 * HDMI Bağlantı Noktası /2 * USB Bağlantı Noktaları /1 * Audio Bağlantı Noktası
Paket İçindekiler	1 * Projektör
	1 * Güç Kablosu
	1 * HDMI Kablosu
