Predator Z35 - Ekran ACER - Ücretsiz kullanım kılavuzu
Cihazın kılavuzunu ücretsiz bulun Predator Z35 ACER PDF formatında.
| Ürün Türü | LCD Monitör |
| Marka | Acer |
| Model | Predator Z35 |
| Panel Boyutu | 35 inç (88,9 cm) |
| Panel Tipi | VA |
| Çözünürlük | 3440 x 1440 (Geniş QHD) |
| Yenileme Hızı | 100 Hz'e kadar (DP), 60 Hz (HDMI) |
| Parlaklık | 300 cd/m² (Tipik) |
| Kontrast Oranı | 2500:1 |
| Tepki Süresi | 4 ms (G'den G'ye) |
| Görüş Açısı | 178° yatay / 178° dikey (CR=10) |
| Renk Desteği | 16,7 milyon renk |
| Giriş Konnektörleri | HDMI 19 pin, DisplayPort |
| Hoparlörler | 9 W x 2 |
| USB Bağlantı Noktaları | USB 3.0 x 4 |
| Güç Tüketimi (Açık) | 65 W (Tipik) |
| Güç Tüketimi (Uyku) | 0,47 W (Tipik) |
| Boyutlar (G x Y x D) | 844,4 x 449,0~579,0 x 309,0 mm |
| Ağırlık (Net) | 12,5 kg |
| Eğim Açısı | -4° ila +35° |
| Döndürme Açısı | -20° ila +20° |
| Yükseklik Ayarı | 0 ila 130 mm |
| Temizlik | Yumuşak bir bez üzerinde solvent içermeyen solüsyon kullanın; amonyak veya alkol bazlı temizleyicilerden kaçının. |
Sık sorulan sorular - Predator Z35 ACER
Kullanıcıların soruları hakkında Predator Z35 ACER
0 soru bu cihaz hakkında. Bildiklerinizi cevaplayın veya kendinizinki sorun.
Bu cihaz hakkında yeni bir soru sor
Cihazınız için talimatları indirin Ekran PDF formatında ücretsiz! Kılavuzunuzu bulun Predator Z35 - ACER ve elektronik cihazınızı yeniden ele alın. Bu sayfada cihazınızın kullanımı için gerekli tüm belgeler yayınlanmaktadır. Predator Z35 markasının ACER.
KULLANIM KILAVUZU Predator Z35 ACER
Acer LCD Monitor Hızlı Başlangıç Kılavuzu (QSG)
Önemli güvenlik talimatları
Lütfen aşağıdaki talimatları dikkatlice okuyun.
-
LCD monitörün ekranını temizlemek için: Monitörünüzün elektriksel olarak konumunuzdaki mevcut AC gücüyle çalışabilecek sınıfta olduğundan emin olun.
-
LCD monitorü kapatın ve güç kablosunun fişini çekin.
- Bir bez parçasının üstüne çözücü olmayan bir temizleme solüsyonu sıkın ve ekranı nazikçe temizleyin.
- ASLA DOĞRUDAN EKRANA YA DA KASAYA HİÇBİR SIVI SIKMAYIN YA DA DÖKMEYİN.
• LÜTFEN LCD EKRAN YA DA KASA ÜZERİNDE ÂMONYAK YA DA ALKOL BAZLI HİÇBİR TEMİZLEYİCİ KULLANMAYIN. -
Acer, amonyak ya da alkol bazlı temizleyiciler kullanmaktan kaynaklanan hasarlardan sorumlu olmayacaktır.
-
LCD monitörü bir pencerenin yakınına koymayın. Monitör yağmura, neme ya da güneş ışığına maruz kaldığında ciddi hasar görebilir.
- LCD ekrana basınç uygulamayın. Aşırı basınç ekrana kalıcı hasar verebilir.
- Kendi başınıza bu ünitenin kapağını çıkarmayın ve bakımını yapmaya kalkışmayın. Her tür bakımın yetkili bir teknisyen tarafından yapılması gerekir.
- LCD monitörü, -20° ile 60°C arasında (-4° - 140°F) bir sıcaklıkta saklayın. LCD monitörü bu aralığın dışında saklamak kalıcı hasara yol açabilir.
- Aşağıdaki durumlardan biri meydana gelirse hemen monitorünüzün fisini çekin ve yetkili bir teknisyeni arayın:
- Monitör-PC sinyal kablosu aşınmış ya da zarar görmüşse.
- LCD monitöre sıvı dökülürse ya da monitör yağmura maruz kalırsa.
- LCD monitor ya da kasa zarar gordüyse.

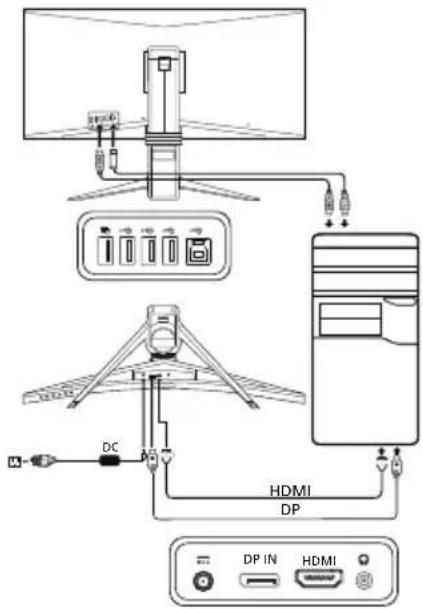

Monitörünüzü Bilgisayara Bağlama
- Monitörünüzü kapatın ve bilgisayarınızın güç kablosunun fisini çekin.
- 2-1 HDMI Kablosunu Bağlayın (Sadece HDMI girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. HDMI kablosunu bilgisayara bağlayın.
2-2 DP Kablosunu Bağlama (Varsayılan giriş) (Sadece DP girişli model)
a. Hem monitörün hem de bilgisayarın KAPALI olduğundan emin olun.
b. DP kablosunu bilgisayara bağlayın.
- Ses Kablosunu bağlayın. (İsteğe Bağlı)
- Monitör güç kablosunu monitörün arkasındaki güç portuna takın.
- Bilgisayarınızın ve monitörünüzün güç kablolarını yakındaki bir elektrik prizine takın.
- Güç Kapalı USB şarji işlevini etkinleştirmek/devre dışı bırakmak için Güç Kapalı USB Şarji AÇMA/KAPAMA'yi seçin.
| Numara | Simge | Öğe | Açıklama |
| 1 | Güç düğmesi/göstergesi | Monitörü açar/kapatır. Mavi, açık olduğunu gösterir. Kehribar rengi, bekleme/güç tasarrufu modunda olduğunu gösterir. | |
| 2 | O | OSD'yi görüntülemek için basın. OSD'de bir seçim çırmek için tekrar basın. | |
| 3 | G | Giriş kaynakları arasında geçiş yapmak için basın. | |
| 4 | Ses seviyesi düğmesi | Ses seviyesi kayna ölçeğini etkinleştirmek için basın. | |
| 5 | P | Parlaklık kontrolünü açmak için tuşa basın ve istediğiniz seviyeye ayarlayın. | |
| 6 | Mod | Mod menüsünü etkinleştirmek için basın. |
Düzenlemeler ve güvenlik bildirimleri
FCC bildirimi
Bu aygıt test edilmiş ve FCC kurallarının 15. maddesi uyarınca B Sınıfı dijital aygıt olarak kabul edilmiştir. Bu sınırlar evde kurulumda meydana gelebilecek zararlı bir müdahaleye karşı koruma sağlamak için geliştirilmiştir. Bu aygıt radyo frekansı enerjisi yaratır, kullanır ve hatta saçabilir; ayrıca, talimatlara uygun olarak kurulmaz ve kullanılmazsa radyo iletişiminde zararlı bir müdahalede bulunabilir. Bununla birlikte, bu müdahalelenin talimatlara uygun kurulumda meydana gelmeyeceğinin garantisi yoktur. Aygıt, radyo ya da televizyonun sinyal alımına aygıtı kapatıp açarak tespit edilebilen zararlı bir müdahalede bulunursa kullanıcı aşağıdaki önlemlerin birini ya da birden fazlasını alarak bu müdahaleyi düzeltmeyi deneyebilir:
- Alicı antenin yerini ya da yönünü değiştirin.
- Aygıt ile alıcıyı birbirinden biraz daha uzaklaştırın.
- Aygıtı, alıcının bağlı olduğundan farklı bir devrede bulunan çıkışa bağlayın.
- Yardım için satıcınıza ya da tecrübeli bir radyo/televizyon teknisyenine danışın.
CE Uygunluk beyanı
Bu belge ile Acer Inc. bu LCD monitorün EMC Yönetmeliği 2014/30/AB, Alçak Gerilim Yönetmeliği 2014/35/AB ve RoHS Yönetmeliği 2011/65/AB ile 2009/125/AT Yönetmeliği yasalarının enerji ürünleri için çevreci bir tasarım yapacak bir sistem kurmayı gerektiren temel gerekliliklerine ve diğer maddelerine uyduğunu beyan eder.
Uyarı:
Monitörün zarar görmesini önlemek için monitorü tabanından tutarak kaldırmayın.
Uyarı: Blendajlı kablolar
Diğer bilişim aygılarıyla yapılacak tüm bağlantılar EMC düzenlemelerine uyum sağlamak için blendajlı kablolar kullanılarak yapılmalıdır.
Uyarı: Çevresel aygıtlar
Bu ekipmana sadece B Sınıfı sınırlarına uygun olduğu sertifikayla belirtilmiş çevresel aygıtlar (giriş/çıkış aygıtları, terminaller, yazıcılar vb.) eklenebilir. Sertifikasız çevresel aygıtlarla çalıştırılırsa radyo ve TV alıcılarına müdahale meydana gelebilir.
Dikkat
Üretici tarafından açıkça onaylanmamış değişiklikler ve düzenlemeler, kullanıcıının Federal İletişim Komisyonu tarafından verilen bu ürünü çalıştırma hakkının feshedilmesine neden olabilir.
Çalışma koşulları
Bu aygıt FCC Hükümlerinin 15. maddesine uygundur. Çalışma şu iki şarta uygunluk gerektirir: (1) bu aygıt zararlı bir müdahaleye neden olmamalıdır ve (2) istem dışı çalıştırma da dahil olmak üzere bu aygıt alınan her müdahaleyi üstlenmek durumundadır.
Uyarı: Kanadalı kullanıcılar
Bu B Sınıfı tertibat, Kanada ICES-003 yasasına uygundur.
Atılacak Ekipmanın Avrupa Birliği Üyesi Ülkelerde Özel Mekanda Kullanıcılarca Atılması
Üründe ve ürünün paketinde bulunan bu simge, bu ürünün diğer ev atıklarınızla atılmaması gerektiğini gösterir. Bunun yerine, atılacak ekipmanınızı atık elektrikli cihaz toplama noktasına teslim etmek sizin sorumluluğunuzdur. Ürününüzün bu şekilde ayrı atılması ve geri dönüştürülmesi doğal kaynakları koruyacak ve ürünün insan sağlığını ve çevreyi koruyacak şekilde geri dönüştürülmesini sağlayacaktır. Atık ürününüzü nereye teslim edebileceğiniz hakkında daha fazla bilgi alabilmek için lütfen yerel belediyeyle, çöp hizmetlerinizi sunan birimle ya da ürünü aldığınız mağazayla iletişime geçin.
TEKNİK ÖZELLİKLER
| LCD Panel | Sürücü Sistemi TFT Renkli LCD | |
| Boyut 35"W (88,9 cm) | ||
| Piksel Aralığı | 0,24 mm (Y) x 0,24 mm (D) | |
| Parlaklık | 300 cd/m^2 (Tipik) | |
| Kontrast 2500:1 | ||
| Görülebilir Açı178° (Y) | 178° (D) (CR=10) | |
| Tepki Süresi 4 ms (G - G) | ||
| Panel Türü VA | ||
| Video R, G, B Analog | Arabirim | |
| Yatay Frekans | HDMI: 30 - 140 kHzDP: 73 - 151 kHz | |
| Dikey Frekans | HDMI: 24 - 60 HzDP: 30 - 100 Hz | |
| Ekran Renkleri 16,7 milyon | ||
| Dot Clock | HDMI 1.4: 265,25 MHzDP 1.2: 531,52 MHz | |
| Maksimum Çözünürlük | 50 Hz'de 3440 x 1440 (HDMI)100 Hz'de 3440 x 1440 (DP) | |
| Tak ve Kullan VESA DDCCI/DDC2B | ||
| Enerji Verimliliği Sınıfı | B | |
| *Yıllık Enerji Tüketimi | 74 (kWh) (HDMI girişli Modeli İçin) | |
| Güç Tüketimi (200 nit'te) | Açık Mod 65 W (Tipik) | |
| Uyku Modu 0,47 W (Tipik) | ||
| Kapalı Mod 0,42 W (Tipik) | ||
| Giriş Baglayıcısı | HDMI 19 pim (Sadece HDMI Girişli Model)DP (Sadece DP Girişli Model) | |
| Giriş Video Sinyali | HDMI sinyali (Sadece HDMI Girişli Model) (İsteğe bağlı)DP (Sadece DP Girişli Model) (İsteğe bağlı) | |
| Hoparlörler 9 W x 2 | ||
| USB USB 3.0 x 4 | ||
| Maksimum Ekran Büyüklüğü | Yatay: 819,408 mmDikey: 345,888 mm | |
| Güç Kaynağı | 19V --- 6,32A | |
| Çevresel Durumlar | Çalışma Sıcaklığı: 5° - 35°CSaklama Sıcaklığı: -20° - 60°CÇalışma Nem Aralığı: %10 - %85 | |
| Boyutlar | 844,4 (G) x 449,01 ~ 579,01 (Y) x 308,97 (D) mm | |
| Ağırlık (Net) | 12,5 kg (net) | |
| Mekanizma Teknik Özellikleri | Eğim: -4° - +35° (Yükselme açısı için sadece en yüksek noktada 35 derecelik yaslanma sunulabilir)Dönüş: -20° - +20°Boy ayarlaması: 0 mm - 130 mmPivot: HayırAyrılabilir ayak noktası: Hayır | |
| Harici kontroller | Anahtar/Düğmeler | Güç Düğmesi SES SeviyesiMENÜ/GİRİŞ Parlaklık/ÇıkışGiriş Mod |
| İşlevler | Parlaklık 6 eksenli renkKontrast Hedef noktaOdak (sadece Analog girişli model)Renk SıcaklığıSaat (sadece Analog girişli model)DilYatay Konum (sadece Analog girişli model)OSD Zaman AşımıDikey Konum (sadece Analog girişli model)Derin UykuMavi İşik Oto. Yapılandırma (sadece Analog girişli model)Gama Geniş Mod (Tam/Aspect/1:1)Adaptive contrast ŞeffaflıkDark boost Hızlı Başlı Modu sRGB Ses SeviyesiDoygunluk Güç LED'iYenileme hızı Giriş Sinyali SeçimiGüç Kapalı USB Şarji Ekran BilgisiAşırı Hız SıfırlaKisayol Atama Çıkış | |
| Tüm teknik özelliklerde bildirim yapılmadan değişikliğe gidilebilir. | ||
Acer ürününüz için kullanım kılavuzlarını ve diğer belgeleri resmi Acer destek web sitesinden bulabilirsiniz.
*Yıllık enerji tüketimi günde 4 saat, yılda 365 gün olan tipik güç tüketimi baz alınarak hesaplanır.
