| Tipo de Produto | Monitor LCD |
| Marca | Acer |
| Modelo | Predator Z35 |
| Tamanho do Painel | 35 polegadas (88,9 cm) |
| Tipo de Painel | VA |
| Resolução | 3440 x 1440 (Wide QHD) |
| Taxa de Atualização | Até 100 Hz (DP), 60 Hz (HDMI) |
| Brilho | 300 cd/m² (Típico) |
| Taxa de Contraste | 2500:1 |
| Tempo de Resposta | 4 ms (G a G) |
| Ângulo de Visão | 178° horizontal / 178° vertical (CR=10) |
| Suporte a Cores | 16,7 milhões de cores |
| Conectores de Entrada | HDMI 19 pinos, DisplayPort |
| Alto-falantes | 9 W x 2 |
| Portas USB | USB 3.0 x 4 |
| Consumo de Energia (Ligado) | 65 W (Típico) |
| Consumo de Energia (Suspenso) | 0,47 W (Típico) |
| Dimensões (L x A x P) | 844,4 x 449,0~579,0 x 309,0 mm |
| Peso (Líquido) | 12,5 kg |
| Ângulo de Inclinação | -4° a +35° |
| Ângulo de Giro | -20° a +20° |
| Ajuste de Altura | 0 a 130 mm |
| Limpeza | Use uma solução não solvente em um pano macio; evite limpadores à base de amônia ou álcool. |
Perguntas frequentes - Predator Z35 ACER
Perguntas dos utilizadores sobre Predator Z35 ACER
0 pergunta sobre este aparelho. Responda às que conhece ou faça a sua.
Faça uma nova pergunta sobre este aparelho
Baixe as instruções para o seu Tela em formato PDF gratuitamente! Encontre o seu manual Predator Z35 - ACER e retome o controlo do seu dispositivo eletrónico. Nesta página estão publicados todos os documentos necessários para a utilização do seu dispositivo. Predator Z35 da marca ACER.
MANUAL DE UTILIZADOR Predator Z35 ACER
Manual de início rápido (QSG) do monitor LCD da Acer
Instruções de segurança importantes
Leia atentamente as instruções que se seguem.
-
Para limpar o ecrã do monitor LCD: certifique-se de que o monitor tem a potência elétrica necessária para funcionar com a alimentação de CA disponível na sua localização.
-
Desligue o monitor LCD e retire o cabo de alimentação da corrente.
- Pulverize uma solução de limpeza não-solvente num pano e limpe cuidadosamente o ecrã.
• NUNCA PULVERIZAR OU DEITAR LÍQUIDO DIRETAMENTE NO ECRÃ OU TAMPA. - NÃO USAR PRODUTOS DE LIMPEZA COM AMONÍACO OU À BASE DE ÁLCOOL NO ECRÃ LCD OU NA TAMPA.
- A Acer não se responsabiliza por danos resultantes do uso de produtos de limpeza com amoníaco ou à base de álcool.
- Não coloque o monitor LCD perto de uma janela. Expor o monitor a chuva, humidade ou luz solar pode provocar danos graves no mesmo.
- Não exerça pressão sobre o ecrã LCD. A pressão excessiva pode provocar danos permanentes no ecrã.
- Não remova a tampa nem tente efetuar reparações nesta unidade por sua conta. Apenas um técnico autorizado deve efetuar reparações de qualquer tipo.
- Guarde o monitor LCD numa divisão com uma temperatura entre os -20 e os 60 °C (-4 a 140 °F). Guardar o monitor LCD numa divisão fora deste intervalo de temperatura pode provocar danos permanentes.
- Perante qualquer uma das situações abaixo, desligue de imediato o monitor da alimentação e contacte um técnico autorizado:
- O cabo de sinal Monitor para PC está desgastado ou danificado.
- Derrame de líquidos no monitor LCD ou o monitor está exposto a chuva.

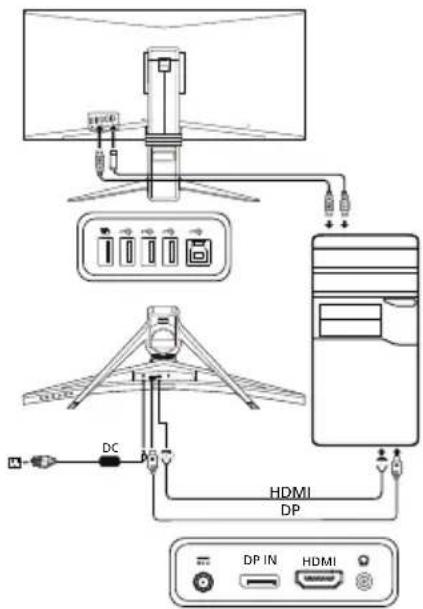

Ligar o monitor a um computador
-
Desligue o monitor e desligue o cabo de alimentação do seu computador.
-
2-1 Ligue o cabo HDMI (apenas nos modelos com entrada HDMI)
a. Certifique-se de que o monitor e o computador estão desligados.
b. Ligue o cabo HDMI ao computador.
2-2 Ligue o cabo DP (entrada predefinida) (apenas nos modelos com entrada DP)
a. Certifique-se de que o monitor e o computador estão desligados.
b. Ligue o cabo DP ao computador.
- Ligue o cabo de áudio. (Opcional)
- Introduza o cabo de alimentação do monitor na porta de alimentação situada na parte posterior do mesmo.
- Ligue os cabos de alimentação do computador e do monitor a uma tomada elétrica nas proximidades.
- Opte por LIGAR/DESLIGAR o Carregamento USB no modo desligado para ativar/desativar esta função.

Número Ícone Item Descrição
| 1 | Botão/indicador de alimentação | Liga/desliga o monitor. Azul indica alimentação ligada. Âmbar indica modo de espera/poupança energética. |
| 2 Funções da OSD | Prima para ver a OSD. Prima novamente para introduzir uma seleção na OSD. | |
| 3 Botão Input:Prima para alternar entre entradas. | ||
| 4 | Botão de volume | Prima para ativar a escala móvel do volume. |
| 5 Luminosidade | Prima a tecla para abrir o controlo Luminosidade e defina-a para o seu nível preferencial. | |
| 6 Modo Prim--ara ativar o menu Modo. | ||

Regulamentações e avisos de segurança
Aviso da FCC
Este dispositivo foi testado e considera-se estar em conformidade com os limites estabelecidos para um dispositivo digital de Classe B, estando de acordo com a secção 15 das normas da FCC. Estes limites foram concebidos para oferecer uma proteção razoável contra interferências indesejáveis numa instalação residencial. Este equipamento gera, utiliza e pode emitir radiofrequências e, se não for instalado e utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações por rádio.
No entanto, não existe qualquer garantia de que a interferência não ocorra numa instalação particular. Se este dispositivo provocar interferências nocivas na receção de rádio ou televisão, facto que pode determinar ligando e desligando o dispositivo, recomenda-se que o utilizador corrija as mesmas, recorrendo a uma ou mais das seguintes medidas:
- Reorientar ou reposicionar a antena recetora.
- Aumentar a distância entre o dispositivo e o recetor.
- Ligar o dispositivo a uma tomada de parede num circuito diferente daquele ao qual o recetor está ligado.
- Consultar o fornecedor ou um técnico de rádio/televisão experiente para obter ajuda.
Declaração de conformidade da CE
Pelo presente documento, a Acer Inc. declara que este monitor LCD se encontra em conformidade com os requisitos essenciais e outras disposições relevantes da Diretiva relativa à EMC (Compatibilidade Eletromagnética) 2014/30/UE, da Diretiva para Equipamentos de Baixa Tensão 2014/35/UE, da Diretiva relativa à RoHS (Restrição de Certas Substâncias Perigosas) 2011/65/UE e da Diretiva 2009/125/CE com vista a estabelecer um quadro de referência para a definição dos requisitos de ecodesign para produtos relacionados com o consumo energético.
Aviso:
Para evitar danificar o monitor, não o levante pela base.
Aviso: cabos blindados
É obrigatório de estabelecer todas as ligações a outros dispositivos informáticos através de cabos blindados, de forma a manter a conformidade com as regulamentações da EMC.
Aviso: dispositivos periféricos
Só pode ligar periféricos (dispositivos de entrada/saída, terminais, impressoras, etc.) certificados em conformidade com os limites da Classe B a este equipamento. É provável que a utilização com periféricos não-certificados provoque interferências na receção de rádio e televisão.
Atenção
Quaisquer alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem anular a autoridade do utilizador, concedida pela FCC (Federal Communications Commission – Comissão Federal de Comunicações), no que respeita à utilização deste produto.
Condições de funcionamento
Este dispositivo está em conformidade com a Parte 15 das normas de FCC. O funcionamento está sujeito às duas condições que se seguem: (1) este dispositivo não pode provocar interferências nocivas e (2) este dispositivo tem de aceitar quaisquer interferências recebidas, incluindo interferências que possam provocar um funcionamento indesejado.
Eliminação de resíduos de equipamentos por parte de utilizadores particulares na União Europeia

Este símbolo no produto ou na respetiva embalagem indica que não pode eliminar este produto com o seu restante lixo doméstico. Em vez disso, é da sua responsabilidade eliminar resíduos de equipamentos entregando-os num ponto de recolha designado com vista à reciclagem de resíduos de equipamentos elétricos e eletrónicos. A recolha e a reciclagem em separado dos seus resíduos de equipamentos aquando da eliminação ajuda a conservar os recursos naturais. Além disso, serve como garantia de que a reciclagem é feita de forma a proteger a saúde humana e o ambiente. Para mais informações sobre onde pode entregar os seus resíduos de equipamentos para reciclagem, contacte o seu município, os serviços municipalizados de recolha de resíduos de equipamentos ou a loja onde comprou o produto.
ESPECIFICAÇÕES
| Painel LCD | Sistema de condução LCD TFT a cores | |
| Tamanho 35"W (88,9 cm) | ||
| Distância entre píxeis 0,24 mm (H) x 0,24 mm (V) | ||
| Luminosidade | 300 cd/m2(habitual) | |
| Contraste 2500:1 | ||
| Ángulo visível 178° (H) 178° (V) (CR=10) | ||
| Tempo de resposta 4 ms (G a G) | ||
| Tipo de painel VA | ||
| Vídeo Interface analógica R, G, B | ||
| Frequência horizontal | HDMI: 30-140 kHzDP: 73-151 kHz | |
| Frequência vertical | HDMI: 24-60 HzDP: 30-100 Hz | |
| Cores do ecrã 16,7 milhões | ||
| Frequência de pontos | HDMI 1.4: 265,25 MHzDP 1.2: 531,52 MHz | |
| Resolução máxima | 3440 x 1440 a 50 Hz (HDMI)3440 x 1440 a 100 Hz (DP) | |
| Plug & Play VESA DDCCI/DDC2B | ||
| Classe de eficiência energética B | ||
| *Consumo energético anual 74 (kWh) (nos modelos com entrada HDMI) | ||
| Consumo de energia(a 200 cd/m2) | Ligado 65 W (habitual) | |
| Modo de espera 0,47 W (habitual) | ||
| Desligado 0,42 W (habitual) | ||
| Conetor de entrada | HDMI de 19 pinos (apenas nos modelos com entrada HDMI)DP (apenas nos modelos com entrada DP) | |
| Sinal de entrada de vídeo | Sinal HDMI (apenas nos modelos com entrada HDMI) (Opcional)DP (apenas nos modelos com entrada DP) (Opcional) | |
| Colunas | 9 W x 2 | |
| USB | USB 3.0 x 4 | |
| Tamanho máximo do ecrã | Horizontal: 819,408 mmVertical: 345,888 mm | |
| Alimentação | 19V —— 6,32A | |
| Considerações ambientais | Temperatura de funcionamento: 5° a 35°CTemperatura de armazenamento: -20° a 60°CHumidade de funcionamento: 10% a 85% | |
| Dimensões | 844,4 (L) x 449,01 ~ 579,01 (A) x 308,97 (P) mm | |
| Peso (líquido) 12,5 kg (líquido) | ||
| Especificações de mecanismos | Inclinação: entre -4° e +35° (só é possível disponibilizar 35° de reclinação para o ângulo de elevação no ponto mais elevado)Rotação: entre -20° e +20°Ajuste da altura: entre 0 e 130 mmArticulação: NãoApoio amovível: Não | |
| Controlos externos | Comutador/botões | Botão de alimentação VolumeMENU/ENTER Luminosidade/SairInput Modo |
| Funções | Luminosidade Contraste Cor de 6 eixosFocagem (apenas em modelos com entrada analógica) Ponto de miraRelógio (apenas em modelos com entrada analógica) Temp. CorIdiomaPosição H. (apenas em modelos com entrada analógica) Tempo limite OSDPosição V. (apenas em modelos com entrada analógica) Suspensão Luz azul Config. Auto. (apenas em modelos com entrada analógica)Gamma Adaptive contrast Modo Panorâmico (Completo/Aspect/1:1) Dark boost TransparênciaSRGB Modo de início rápidoSaturar VolumeNúm freq atualiz LED energiaCarregamento USB no modo desligado Seleção do sinal de entradaOver Drive Informações do ecrãAtribuição tecla atalho ReporSair | |
| Todas as especificações estão sujeitas a alterações sem aviso prévio. | ||
Pode encontrar manuais e outra documentação sobre o seu produto Acer no website de suporte oficial da Acer.
*O consumo energético anual é calculado utilizando o consumo energético habitual quatro horas por dia, 365 dias por ano.
Guia de início rápido do monitor LCD Acer (QSG)
Instruções de segurança importantes
Leia as instruções a seguir atentamente.
-
Para limpar a tela do monitor LCD: Verifique se a classificação do monitor permite que ele seja conectado à fonte de alimentação CA disponível na sua localidade.
-
Desligue o monitor LCD e desconecte o cabo de alimentação da tomada.
- Borrife uma solução de limpeza sem solventes em um pano e limpe a tela com cuidado.
- NUNCA BORRIFE NEM DESPEJE QUALQUER TIPO DE LÍQUIDO DIRETAMENTE NA TELA OU NAS DEMAIS PARTES DO MONITOR.
- NÃO USE PRODUTOS À BASE DE AMONÍACO OU ÁLCOOL NO VISOR OU NAS DEMAIS PARTES DO MONITOR LCD.
-
A Acer não será responsável por danos resultantes do uso de soluções de limpeza à base de amoníaco ou álcool.
-
Não coloque o monitor LCD próximo a janelas. A exposição do monitor à chuva, umidade ou luz solar pode causar danos graves ao aparelho.
- Não aplique pressão à tela LCD. A pressão em excesso pode causar danos permanentes ao visor.
- Não remova a tampa nem tente fazer a manutenção da unidade. Todos os tipos de manutenção devem ser realizados por um técnico autorizado.
- O monitor LCD deve permanecer em ambientes com temperatura entre -20 a 60°C (-4° a 140°F). Não seguir essa recomendação pode causar danos permanentes ao aparelho.
- Desconecte o monitor da tomada imediatamente e entre em contato com um técnico autorizado em qualquer um destes casos:
- O cabo de sinal que conecta o monitor ao PC está desgastado ou foi danificado.
- Houve derramamento de líquido no monitor LCD ou o monitor foi exposto à chuva.
- O monitor LCD — ou outras partes do aparelho — está danificado.
Como conectar o monitor a um computador
- Desligue o monitor e desconecte o cabo de alimentação do computador da tomada.
- 2-1 Conectar o cabo de HDMI (somente nos modelos com entrada HDMI)
a. Verifique se o monitor e o computador estão desligados.
b. Conecte o cabo HDMI ao computador.
2-2 Conectar o cabo DP (entrada padrão) (somente nos modelos com entrada DP)
a. Verifique se o monitor e o computador estão desligados.
b. Conecte o cabo DP ao computador.
- Conecte o cabo de áudio. (Opcional)
- Insira o cabo de alimentação do monitor na porta de alimentação na parte posterior do aparelho.
- Conecte os cabos de alimentação do computador e do monitor a uma tomada elétrica.
- Seleccione ON/OFF em Desligar carga USB para ativar/desativar essa função.

| No Ícone Item Descrição | ||
| 1 | Botão/indicador ON/OFF | Liga/desliga o monitor. A cor azul indica que o aparelho está ligado. A cor âmbar indica que o aparelho está no modo de espera/economia de energia. |
| 2 Funções ao OSD | Pressione para visualizar o OSD. Pressione novamente para escolher uma opção no OSD. | |
| 3 | Botão de entrada | Aperte para trocar os input sources. |
| 4 | Botão de volume | Aperte para ativar a escala deslizante de volume. |
| 5 | B | r Aperte a tecla para abrir o controle de Brilho e defina-o no nível de sua preferência. h |
| 6 Modo pressione para ativar o menu Modo. | ||

Regulamentos e avisos de segurança
Aviso da FCC
Esse dispositivo foi testado e está em conformidade com os limites de dispositivos digitais da Classe B, de acordo com a Parte 15 das normas da FCC. Esses limites foram estabelecidos para proporcionar a proteção adequada contra interferência em instalações residenciais. Esse dispositivo gera, usa e pode irradiar energia de radiofrequência. Se não for instalado e usado de acordo com as instruções, o aparelho pode provocar interferência em comunicações de rádio.
No entanto, não há garantias de que não haverá interferência em determinadas instalações. Se o dispositivo causar interferência na recepção de rádio ou televisão — o que é possível verificar desligando e religando o dispositivo —, o usuário deve tomar uma ou mais das medidas a seguir para tentar solucionar o problema:
- Mude a posição da antena receptora.
- Distancie o dispositivo do receptor.
- Conecte o dispositivo a outra tomada, de modo que o aparelho e o receptor sejam conectados a circuitos diferentes.
- Consulte o revendedor ou um técnico em rádio/televisão experiente para obter ajuda.
Declaração de conformidade CE
Por meio deste instrumento, a Acer Inc. declara que o monitor LCD em questão está em conformidade com os requisitos básicos e outras disposições pertinentes da Diretiva CEM 2014/30/UE, da Diretiva de baixa tensão 2014/35/UE, da Diretiva RoHS 2011/65/UE e da Diretiva 2009/125/EC para a criação de uma estrutura que estabeleça os requisitos de concepção ecológica para produtos que utilizam energia elétrica.
Aviso:
Para evitar danos ao monitor, não levante o monitor pela sua base.
Aviso: Cabos blindados
Todas as conexões com outros dispositivos de computação devem usar cabos blindados para manter a conformidade com as regulamentações de compatibilidade eletromagnética.
Aviso: Dispositivos periféricos
Somente periféricos (dispositivos de entrada/saída, terminais, impressoras etc.) certificados e em conformidade com os limites da Classe B podem ser conectados a esse equipamento. O uso de dispositivos periféricos não certificados pode causar interferência na recepção de sinais de rádio e televisão.
Cuidado
As alterações ou modificações que não sejam expressamente aprovadas pelo fabricante podem revogar o direito de utilização do produto, que é assegurado pela Federal Communications Commission.
Condições de funcionamento
Esse dispositivo está em conformidade com a Parte 15 das normas da FCC. A operação está sujeita a estas duas condições: (1) o dispositivo não pode causar interferência e (2) o dispositivo deve aceitar qualquer interferência recebida, inclusive interferência que possa causar operação indesejada.
Aviso: Usuários no Canadá
Esse aparelho digital de Classe B está em conformidade com a norma canadense ICES-003.
Descarte de equipamentos nas residências dos usuários na União Europeia

O símbolo ao lado, presente no produto ou na sua embalagem, indica que esse produto não deve ser descartado no lixo doméstico comum. Em vez disso, é sua responsabilidade descartar o equipamento adequadamente, levando-o a um ponto de coleta para reciclagem do equipamento elétrico e eletrônico. A coleta seletiva e reciclagem do equipamento no momento do descarte ajudará a conservar recursos naturais e garantir que ele seja reciclado para proteger a saúde humana e o meio ambiente. Para obter mais informações sobre pontos de coleta de equipamentos para reciclagem, entre em contato com a prefeitura da sua cidade, com o serviço de coleta doméstica ou com o estabelecimento em que o produto foi adquirido.
ESPECIFICAÇÃO
| Painel LCD | Sistema tecnológico LCD | FT a cores |
| Tamanho 35"W (88,9 cm) | ||
| Densidade dos pixels 0,24 mm (H) × 0,24 mm (V) | ||
| Brilho | 300 cd/m2(típico) | |
| Contraste 2500:1 | ||
| Ângulo de visualização 178° (H) 178° (V) (CR=10) | ||
| Tempo de resposta 4 ms (G a G) | ||
| Tipo de painel VA | ||
| Vídeo Interface analógica R, G, B | ||
| Frequência H | HDMI: 30 - 140 kHzDP: 73 -151 kHz | |
| Frequência V | HDMI: 24 - 60 HzDP: 30 - 100 Hz | |
| Cores do visor 16,7 milhões | ||
| Sincronismo de pontos | HDMI 1.4: 265,25 MHzDP 1.2: 531,52 MHz | |
| Resolução máxima | 3440 x 1440 @ 50 Hz (HDMI)3440 x 1440 @ 100 Hz (DP) | |
| Plug&Play VESA DDCCI/DDC2B | ||
| Classe de eficiência energética B | ||
| *Consumo de energia anual 74 kWh (modelo com entrada HDMI) | ||
| Consumo de energia (até 200 nits) | Ligado 65 W (típico) | |
| Hibernação 0,47 W (típico) | ||
| Desligado | 0,42 W (típico) | |
| Conector de entrada | HDMI com 19 pinos (somente nos modelos com entrada HDMI)DP (somente nos modelos com entrada DP) | |
| Sinal de entrada de vídeo | Sinal HDMI (somente nos modelos com entrada HDMI — opcional)DP (somente nos modelos com entrada DP — opcional) | |
| Alto-falantes | 9 W x 2 | |
| USB | USB 3.0 x 4 | |
| Tamanho máximo da tela | Horizontal: 819,408 mmVertical: 345,888 mm | |
| Fonte de alimentação | 19V —— 6,32A | |
| Condições do ambiente | Temperatura de funcionamento: 5 a 35 °CTemperatura de armazenamento: de -20 a 60 °CUmidade operacional: 10% a 85% | |
| Dimensões | 844,4 (L) x 449,01 ~ 579,01 (A) x 308,97 (P) mm | |
| Peso (líquido) | 12,5 kg (líq.) | |
| Especificações do mecanismo | Inclinação: de -4 a +35° (só é possível obter 35 graus de inclinação para o ângulo de elevação no ponto mais alto)Rotação: -20° a +20°Ajuste de altura: de 0 a 130 mmGiro: NãoSuporte separável: Não | |
| Controles externos | Botões | Botão ON/OFF VolumeMENU/ENTRAR Brilho/SairEntrada Modo |
| Funções | Brilho Cor de 6 eixosContraste Ponto alvoFoco (somente nos modelos com entrada analógica) Temp. de corSincronismo (somente nos modelos com entrada analógica) IdiomaPosição-H (somente nos modelos com entrada analógica) Tempo limite OSDPosição-V (somente nos modelos com entrada analógica) Sono profundoNivel de azul Ajuste Automático (somente nos modelos com entrada analógica)Gama Wide Mode (Full/Aparência/1:1)Adaptive contrast Dark boost TransparênciaSRGB Modo Início Ráp.Saturar VolumeNum taxa atualiz LED energiaDesligar carga USB Input Signal Selection (Seleção do sinal de entrada) Cancelar Display Information (Informações sobre o visor)Designação de Atalho ReinicializarSair | |
| Todas as especificações estão sujeitas a alterações sem aviso prévio. | ||
Encontre manuais e outros documentos para seu produto Acer no site de suporte da Acer.
*O consumo de energia anual é calculado com base no consumo de energia normal por 4 horas por dia, 365 dias por ano.
Declaração de Conformidade
Nós,
Acer Incorporated
Designação comercial:
Acer
Número do modelo:
Z35P
Número SKU:
Z35P xxxxxx;
("x" = 0\~9, a \~ z, A \~ Z, ou espaço em branco)
Nós, Acer Incorporated, sob nossa inteira responsabilidade, que o produto acima descrito está conforme a legislação de harmonização relevante da União, e que a Diretiva infra, e seguintes normas harmonizadas e/ou outras normas relevantes foram aplicadas:
Diretiva CEM: 2014/30/UE
☒ EN 55022:2010+AC:2011 Classe B
EN 55024:2010
☒ EN 61000-3-2:2006+A2:2009 Classe D
EN 61000-3-3:2013
Diretiva LVD: 2014/35/UE
EN 60950-1:2006/A11:2009/A1:2010/A12:2011/A2:2013
Diretiva RSP: 2011/65/UE
EN 50581:2012
Regulamentação (CE) N°. 1275/2008; EN 50564:2011
Ano a começar a fixação da marca CE: 2016.
