产品类型	游戏显示器
品牌	ACER
型号	XB271HU
屏幕尺寸	27英寸（69厘米）
面板技术	IPS（平面转换）
原生分辨率	2560 x 1440 像素
刷新率	144 Hz
亮度	350 cd/m²（典型值）
对比度	1000:1
响应时间	4 毫秒（灰阶）
可视角度	178° 水平 / 178° 垂直（CR=10）
接口	1 x HDMI，1 x DisplayPort，4 x USB 3.0，音频插孔
内置扬声器	2 x 2 W（可选）
功耗（运行）	32.02 瓦（典型值）
功耗（待机）	0.47 瓦（典型值）
电源	100-240V，50/60Hz
底座调节	倾斜 -5° 至 +35°，旋转 -30° 至 +30°，高度 0-150 mm，旋转 -90° 至 90°
净重	8.0 千克
尺寸（长 x 高 x 深）	611.6 x 400.8 ~ 550.8 x 268.4 毫米
屏幕保养	使用柔软非磨蚀性布；切勿将液体直接喷在屏幕上
安全须知	避免雨淋、受潮或阳光直射；请勿打开机壳
可更换部件	可拆卸底座，电源线，HDMI 和 DP 线缆（随附）
能效等级	B
认证标准	CE，FCC（B 类），ICES-003，NMB-003

常见问题 - XB271HU ACER

如何清洁 Acer XB271HU 显示器的屏幕？

关闭显示器并拔下电源线。将无溶剂的清洁剂喷在软布上，然后轻轻擦拭屏幕。切勿将液体直接喷在屏幕或外壳上，避免使用含氨或酒精的产品。

如何调节屏幕高度？

底座支持 0 至 150 mm 的高度调节。双手握住屏幕两侧边缘，垂直向上或向下施力。调节流畅，无需工具。

如何切换视频输入源？

按下显示器背面的 Input 按钮。屏幕上将出现菜单，可在 HDMI 和 DisplayPort 源之间切换。再次按下确认选择。

如何启用 G-Sync 功能？

通过 DisplayPort 线缆连接兼容的 PC。打开 NVIDIA 控制面板，在 'G-Sync' 选项卡中启用 G-Sync。确保显示器刷新率设置为 144 Hz。

最大分辨率和刷新率是多少？

最大分辨率为 2560 x 1440 像素（WQHD），刷新率最高可达 144 Hz，非常适合竞技游戏。

显示器有内置扬声器吗？

某些型号配备 2 x 2 W 立体声扬声器（可选）。请检查背部是否有音频格栅。还提供耳机插孔。

如何将屏幕安装到 VESA 支架上？

拧下固定螺丝拆下底座。背面兼容 VESA 100 x 100 mm 标准。使用壁挂支架或活动臂附带的合适螺丝。

如果屏幕保持黑屏且电源指示灯闪烁怎么办？

检查电源线是否正确连接且电源插座正常工作。尝试其他视频线（HDMI 或 DP），并确保电脑已开机。如果问题仍然存在，请联系 Acer 技术支持。

如何恢复出厂设置？

按 Menu 按钮打开 OSD 菜单，导航至 恢复 或 退出 选项（取决于固件）。确认后，所有设置将重置为默认值。

待机功耗是多少？

待机模式下典型功耗为 0.47 瓦。如需进一步节能，请使用 '关机 USB 充电' 功能或在不用时拔下设备。

用户手册 XB271HU ACER

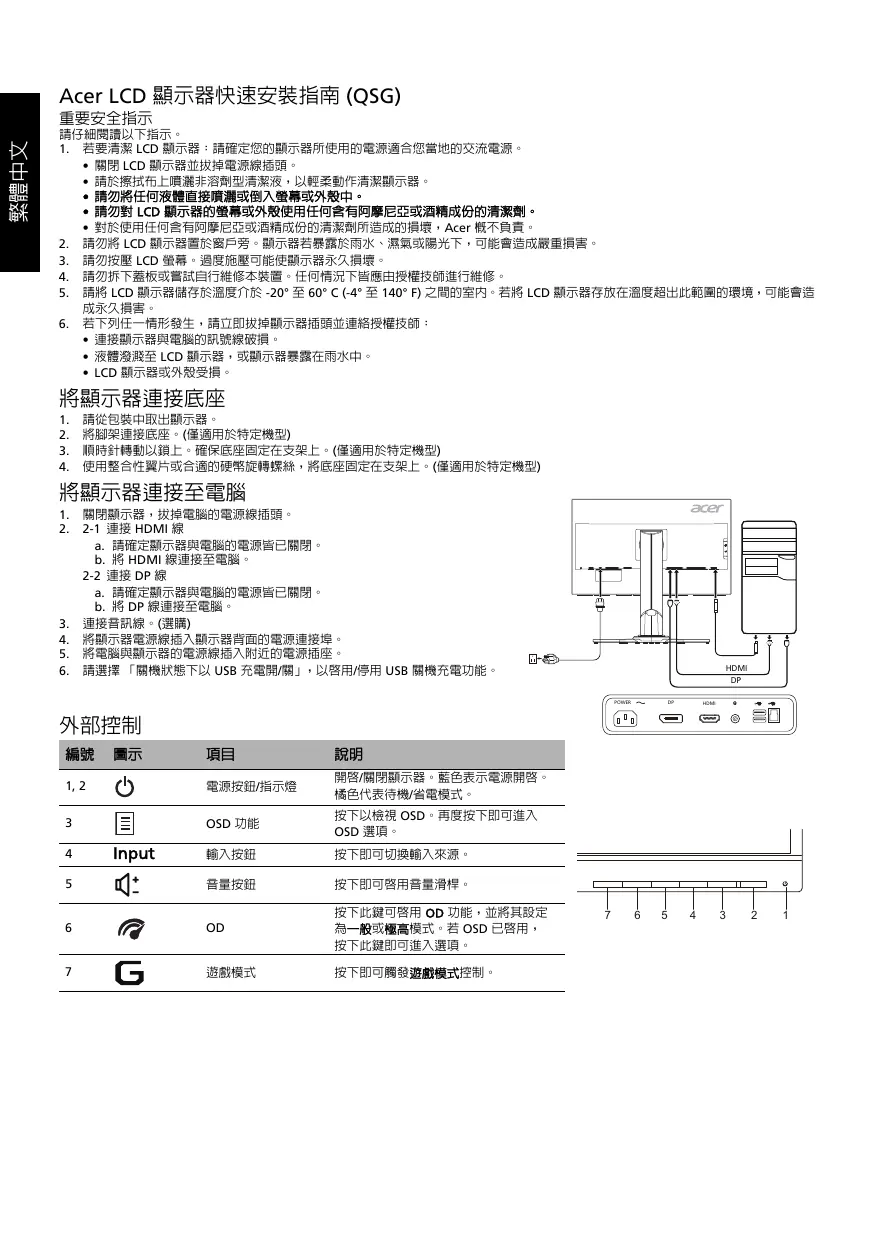

Acer LCD 顯示器快速安裝指南 (QSG)

重要安全指示

請仔細閱讀以下指示。

1. 若要清潔 LCD 顯示器：請確定您的顯示器所使用的電源適合您當地的交流電源。

2. 關閉 LCD 顯示器並拔掉電源線插頭。
   ·請於擦拭布上噴灑非溶劑型清潔液，以輕柔動作清潔顯示器。

3. 請勿將任何液體直接噴灑或倒入螢幕或外殼中。
4. 請勿對 LCD 顯示器的螢幕或外殼使用任何含有阿摩尼亞或酒精成份的清潔劑。

5. 對於使用任何含有阿摩尼亞或酒精成份的清潔劑所造成的損壞，Acer 概不負責。

6. 請勿將 LCD 顯示器置於窗戶旁。顯示器若暴露於雨水、濕氣或陽光下，可能會造成嚴重損害。

7. 請勿按壓 LCD 萬幕。過度施壓可能使顯示器永久損壞。

8. 請勿拆下蓋板或嘗試自行維修本裝置。任何情況下皆應由授權技師進行維修。
9. 請將 LCD 顯示器儲存於溫度介於 -20^ 至 60^ （ -4^ 至 140^ ）之間的室內。若將 LCD 顯示器存放在溫度超出此範圍的環境，可能會造成永久損害。
10. 若下列任一情形發生，請立即拔掉顯示器插頭並連絡授權技師：

·連接顯示器與電腦的訊號線破損。
- 液體潑潰至 LCD 顯示器，或顯示器暴露在兩水中。
- LCD顯示器或外殼受損。

將顯示器連接底座

1. 請從包裝中取出顯示器
2. 將腳架連接底座。(僅適用於特定機型)
3. 順時針轉動以鎖上。確保底座固定在支架上。(僅適用於特定機型)
4. 使用整合性翼片或合適的硬幣旋轉螺絲，將底座固定在支架上。(僅適用於特定機型)

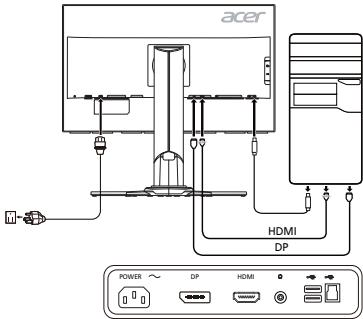

將顯示器連接至電腦

1. 關閉顯示器，拔掉電腦的電源線插頭。
2. 2-1連接HDMI線

a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 HDMI 線連接至電腦。

2-2連接DP線

a. 請確定顯示器與電腦的電源皆已關閉。
b. 將 DP 線連接至電腦。

1. 連接音訊線。(選購)

2. 將顯示器電源線插入顯示器背面的電源連接埠。

3. 將電腦與顯示器的電源線插入附近的電源插座。
4. 請選擇「關機狀態下以USB充電開/關」，以啓用/停用USB關機充電功能。

外部控制

編號	圖示	項目	說明
1,2	小	電源按鈕/指示燈	開啓/關閉顯示器。藍色表示電源開啓。 橘色代表待機/省電模式。
3	三	OSD功能	按下以檢視 OSD。再度按下即可進入 OSD 選項。
4	Input	輸入按鈕	按下即可切換輸入來源。
5	+	音量按鈕	按下即可啓用音量滑桿。
6		OD	按下此鍵可啓用 OD 功能，並將其設定為一般或極高模式。若 OSD 已啓用，按下此鍵即可進入選項。
7	G	遊戲模式	按下即可觸發遊戲模式控制。

規定與安全須知

FCC聲明

本裝置通過測試，且符合FCC規定第15條Class B數位裝置的限制，針對居家裝設環境中的有害干擾提供合理的保護。本裝置會產生、使用並可發射無線射頻能量，未依指示安裝與使用可能會對無線電通訊造成有害干擾。

儘管如此，我們不保證特定安裝不會發生任何干擾。如果透過關閉或開啓置裝電源的方式，判定本裝置確實會對無線電或電視訊號的接收造成有害干擾，我們勵使使用者採取下列其中一項措施，試嘯修正干擾問題：

調整接收天線的方向或重新放置接收天線。
- 拉大本裝置與接收器之間的距離
- 將本裝置連接至與接收器所連接的不同電路插座上。
- 諮詢經銷商或經驗豐富的無線電/電視技師以尋求協助。

CE合規宣告

Acer Inc.。在此表示本LCD顯示器符合以下重要規則與其他相關條款：EMC指令2004/108/EC、低電壓指令2006/95/EC與RoHS指令2011/65/EU和指令2009/125/EC有關針對能源相關產品設立環保設計之要求建立架構。

注意：

為了避免損壞顯示器，請勿從底座舉起顯示器。

注意：包覆纖線

請務必採用具包覆纖線連接其他運算裝置，以符合EMC規範。

注意：周邊裝置

僅限符合 Class B 限制的周邊裝置 (輸入/輸出裝置、終端機、印表機等等) 連接本設備。若使用非合格周邊裝置可能會干擾無線電與電視訊號接收。

警告

未經製造商明確核准逕變更或修改本產品，可能會讓使用者喪失由美國聯邦通信委員會授予的操作權力。

運作條件

本裝置符合FCC規定第15條。操作本裝置時必須符合以下兩項條件：(1)本裝置不得造成有害干擾，且(2)本裝置必須接受任何接收到的干擾，包括可能造成不理想運作的干擾。

注意：加拿大地區使用者

本 Class B 數位裝置符合加拿大 ICES-003 規定。

產品或包裝上的此標誌示本產品不得與其他家庭廢棄物一同丟棄。您應負責將廢棄設備交到回收廢棄電氣與電子設備的指定收集處。丟棄廢棄設備時分別進行收集與回收有助於保護自然資源，並可確保本設備的回收方式可保護人類健康與環境。若要深入瞭解您的廢棄設備回收地點，請連絡您當地政府機關、家庭廢棄物處理服務或您購買本產品之商家。

規格

LCD面板	驅動系統	TFT彩色LCD
	尺寸	27"W(69公分)
	像素間距	0.2331公釐(水平)x0.2331公釐(垂直)
	亮度	350cd/m2(典型)
	對比	1000:1
	可視角	178°(水平)178°(垂直)(CR=10)
	反應時間	4毫秒(G到G)
	面板類型	横向電場效应(IP5)
	視訊	R、G、B類比介面
	水平頻率	30 kHz-209 kHz
	垂直頻率	24-144 Hz
顯示色彩		1670萬
畫業時鐘		570 MHz
最大解析度		2560 x 1440 @ 144 Hz
隨插即用		VESA DDCCI/DDC2B
能源效率分級		B
*年能源消耗量		60 (kWh) (HDMI輸入機型)
功耗(200尼特時)	開啓模式	32.02 W(典型)
	休眠模式	0.47 W(典型)
	關閉模式	0.43 W(典型)
輸入接頭		HDMI 19針 DP 20針
輸入視訊號		HDMI DP
喇叭		2 W x 2(僅限音訊輸入機型)(選購)
USB		USB 3.0 x 4
最大螢幕尺寸		水平:596.74公釐 垂直:335.66公釐
電源		100-240 V, 50/60 Hz
環境條件		運作溫度:5°至35°C 存放溫度:-20°至60°C 運作濕度:10%至85%
尺寸		611.6(寬)x400.8~550.8(高)x268.4(深)公釐
重量(淨重)		8.0公斤(淨重)
機械規格		傾斜:-5°至+35°(僅在最高點時可降低35度的傾斜角度) 轉動:-30°至+30° 高度調整:0公釐至150公釐 權鞘:-90°至90° 可卸式腳架:有(可鬆開螺絲取下腳架)
外部控制	開關/按鈕	電源按鈕 功能表/進入 輸入 音量 AD 遊戲模式
	功能	對比 亮度 6軸飽和 色溫 藍光 eColor Gamma Adaptive Contrast Dark Boost sRGB Mode 顏和 Refresh rate number 透明度 音量 OSD顯示時間設定 輸入訊號選擇(僅限雙輸入機型) 顯示器資訊 恢復出廠模式 結束調整
所有規格得未經通知即逕行變更。

歡迎造訪 Acer 官方支援網站，取得您的 Acer 產品的手冊與其他文件。
*年能源消耗量係採用每天4小時、每年365天的典型耗電量計算而得。

Acer 液晶显示器快速入门指南 (QSG)

重要安全说明

请详细阅读下列说明。

1. 清洁液晶显示器屏幕：确保显视器以您所在地区AC电源的额定电气值工作。

2. 关闭液晶显示器并拔下电源线。

3. 将非溶剂清洁液喷洒到抹布上，轻轻清洁屏幕。
4. 切勿将任何液体直接溅到或流入屏幕或机箱上。
5. 请勿在 LCD 显示器屏幕或机箱上使用任何氨或酒精类清洁剂。

6. Acer 对于因使用任何氨或酒精类清洁剂所造成的损坏不承担责任。

7. 请勿将液晶显示器放置在窗户附近。显示器受到雨淋、受潮或曝晒会严重受损。

8. 请勿对液晶屏幕施加压力。压力过大可能会导致显示器永久性损坏。
9. 请勿取下机盖或尝试自行维修此显示器。应由授权的技术人员执行所有维修操作。
10. 将液晶显示器存放在温度为 -20^ 至 60^ C （ -4^ 至 140^ F ）的房间内。在此温度范围外存放液晶显示器时，可能会导致永久性损坏。

11. 发生下列情形时，应立即拔下显示器的电源线并致电授权的技术人员：

12. 显示器连接个人电脑的信号线已磨损或损坏。

13. 液体溅到液晶显示器上或显示器受到雨淋。
    液晶显示器或机壳已经损坏

将显示器安装到底座上

1. 从包装中取出显示器。
2. 将脚座安装到底座上。（适用于选定的型号）
3. 顺时针转动以锁定。确保将底座锁定在支架上。（适用于选定的型号）
4. 使用集成的凸舌或适合的硬币转动螺丝，将底座固定在支架上。（适用于选定的型号）

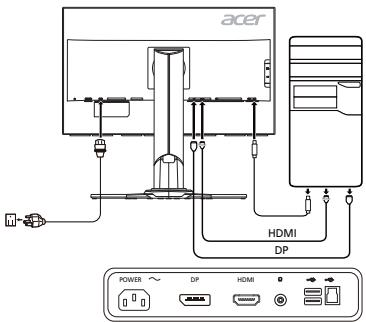

将显示器连接至电脑

1. 关闭显示器，拔下电脑的电源线。
2. 2-1 连接HDMI线缆

a. 确保显示器和电脑均已关机。
b. 将HDMI电缆连接至电脑。

2-2 连接DP线缆

a. 确保显示器和电脑均已关机。
b. 将DP电缆连接至电脑。

1. 连接音频线。（可选）
2. 将显示器电源线插入显示器背面的电源端口。
3. 将电脑和显示器的电源线插入附近的电源插座。
4. 选择USB关机充电开/关可启用/禁用USB关机充电功能。

外部控件

编号	图标	项目	说明
1、2		电源按钮/指示灯	打开/关闭显示器。蓝色表示显示器已开机。琥珀色表示显示器处于待机/节能模式。
3		OSD功能	按下此按钮可查看 OSD。再次按下此按钮可进入 OSD中的选项。
4	Input	输入按钮	按下此按钮可切换输入源。
5	+	音量按钮	按下此按钮可激活音量滑动标尺。
6		OD	按键可激活 OD 功能，并将其设置为正常或极度模式。激活 OSD 后，按下此键可输入选项。
7	G	游戏模式	按下此按钮可激活游戏模式控件。

法规和安全通告

FCC通告

依据FCC规章第15部分条款，此设备经测试符合B类数字设备限制规定。这些限制设计用于在住宅安装环境下提供合理的保护，防止有害干扰。此设备会产生、运用和放射无线电频率能量，若未按照说明安装和使用，可能会对无线通信造成有害干扰。

但是，并不保证在特定安装中不会发生干扰。若此设备对无线电或电视接收产生有害干扰（可通过关闭和打开设备来判断），建议用户尝试一项或多项下列措施排除干扰：

重新定向或重新定位接收天线
- 增加设备和接收机之间的距离。
- 将设备连接至不同于接收机连接电路的插座。
- 咨询经销商或有经验的无线电/电视技术人员以寻求帮助。

CE一致性声明

Acer Inc.特此声明，此液晶器在建立能源相关产品生态设计要求设置框架方面符合EMC2004/108/EC指令、2006/95/EC低电压指令、RoHS2011/65/EU指令和2009/125/EC指令的基本要求及其他相关规定。

注意事项：

为防止对显示器造成损坏，请勿通过此底座抬起显示器。

注意事项：屏蔽电缆

与其他计算设备的所有连接必须使用屏蔽电缆，以确保符合EMC法规。

注意事项：周边设备

只有经认证符合B类限制规定的周边设备（输入/输出设备、终端、打印机等）才可以连接此设备。使用未经认证的周边设备很可能会对无线电和电视接收造成干扰。

警告

未经制造商明确批准的更改或修改可能会导致用户无权（此权限由美国联邦通讯委员会授予）操作此产品。

操作条件

此设备符合FCC规章第15部分条款。操作应符合以下两个条件：(1)此设备不会造成有害干扰，并且(2)此设备必须接受任何干扰，包括可能导致意外操作的干扰。

注意事项：加拿大用户

此B类数字设备符合加拿大ICES-003标准。

《废弃电器电子产品回收处理管理条例》提示性说明

为了更好地关爱及保护地球，当用户不再需要此产品或产品寿命终止时，请遵守国家废弃电器电子产品回收处理相关法律法规，将其交给当地具有国家认可的回收处理资质的厂商进行回收处理。

欧盟私人家庭用户废旧设备弃置

产品或其包装上的此标志表示不得将此产品与其他生活垃圾一起弃置。反之，您有责任将废旧设备送往指定的废旧电器和电子设备回收收集点。弃置废旧设备时进行分类收集和回收有助于节约自然资源并确保将其以保护人类健康和环境的方式回收再利用。有关弃置废旧设备回收站的详细信息，请联系当地市政府办公室、生活垃圾处理服务或产品购买处。

管制认证

在官方的 Acer 支持网站上查找 Acer 产品的手册及其它文档。

依据中国《电子信息产品污染控制管理办法》,简称《管理办法》或《China RoHS》之规定,列出宏碁电子信息产品中可能含有的有毒或有害物质的名称及含量于以下表格中。
显示器(液晶及CRT)
零部件名称	有毒有害物质或元素
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr-)	多溴联苯(PBB)	多溴二苯醚(PBDE)
金属结构件	X	O	O	O	O	O
塑料结构件	O	O	O	O	O	O
电路板组件*	X	O	O	O	O	O
液晶显示屏/灯管	X	X	O	O	O	O
CRT显示屏/灯管	X	O	O	O	O	O
电源模块	X	O	O	O	O	O
电源线	O	O	O	O	O	O
外部信号连接线	X	O	O	O	O	O
喇叭	X	O	O	O	O	O
*:电路板组件包括印刷电路板及其构成的零部件,如电阻、电容、集成电路、连接器等。○:表示该有毒有害物质在该部件所有均质材料中的含量均在《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求以下。×:表示该有毒有害物质至少存在於该部件的某一均质材料中,是因为目前业界还没有的可替代技术,以致含量虽然超出《电子信息产品中有毒有害物质的限量要求标准》规定的限量要求;但仍然符合欧盟RoHS指令所容许的豁外条款及电池指令的要求。

Acer LCD 玫二専一イクスタトガイド (QSG)

安全にお使いたくたに

以下の注意事項をよくお読みくさい。

對於擁有 EPEAT 註冊登錄產品 ^1 的客戶,為了延長產品使用年限,宏碁提供以下服務 ^2 :

1. 除了基本保固外，另提供3年延長保固
   2.對於延長產品使用年限，經由使用相容的零件、市場取得或更高規格的翻新零件，我們提供產品停產後5年零件替換服務

對於擁有 EPEAT 註冊登錄產品 ^1 的政府機關、學校客戶,宏碁提供以下的服務 ^3 :

1. 筆記型電腦、桌上型電腦及螢幕的產品回收
2. 筆記型電腦的電池回收
3. 筆記型電腦、桌上型電腦及螢幕產品的包材回收

對於上述服務之詳細資訊，請洽宏碁官方網站

http://www.acer.com.tw/ac/zh/TW/content/service-content#repeat

1合格註冊登錄之EPEAT產品，請至http://www.epeat.net查詢
2 相關費用請洽上述網站
3各機型提供之回收服務可能會有差異
